Данилов

Номер патента: 969369

Опубликовано: 30.10.1982

Авторы: Данилов, Короткевич

МПК: B21D 22/02

Метки: вытяжки

...кольцевой обоймы выполнена конической,10 сужающейся книзу, а узел блокировкивыполнен в виде стакана из эластичного материала, установленного навыталкивателе.На чертеже изображено устройство,разрез.15 . устройство для вытяжки листовыхзаготовок содержит закрепленный наверхней подвижной плите пуансон 1,прижим 2, матрицу в виде перетяжного ребра 3, закрепленного на кольце"вой обойме 4, имеющей коническуюВнутреннюю поверхность, и установденные в кольцевой обойме с воэмож";ностью вертикального перемещения вы"талкиватель 5 и узел блокировки25 опасного сечения заготовки, выполненный в виде установленного на выталкивателе 5 стакана б из эластичного материала.Устройство работает следующмобразом,969369 формула изобретения ВНИИПИ Заказ 8253/10...

Номер патента: 968702

Опубликовано: 23.10.1982

Авторы: Василенко, Головков, Данилов, Колпиков, Матвеев, Матийко, Рогозин, Смирнов, Шабунин

МПК: G01N 9/36

Метки: аэрированной, концентрации, суспензии, твердой, фазы

...уравнению (1 ) рассчитывают концентра з цию твердой фазы. Концентрацию газообразной Фазы С т и жидкой Фазы Срассчитывают по уравнениямСг = С- С,; (2).с,= 1 - С(3)Характерной особенностью калийных и других производств является то, что перерабвтываемые суспензии не имеют равномерного распределения твердой. фазы по объему, Особенно это заметно И в открытых аппаратах и незаполненнцх трубопроводах. Поэтому измерение плот" ности суопензии и концентрации дис 02 4персной фазы в разнесенных в провт" ранстве точках приводит к увелийению ошибки контроля суспензии. Согласно предложенному способу этот недостаток устранен благодаря тому, что измерение,плотности суспензии и объемной концентрации. производят в совмещенной зоне по наибольшей...

Номер патента: 968260

Опубликовано: 23.10.1982

Авторы: Абрамов, Агеев, Бадеян, Данилов, Звягин, Конышев, Лосото, Наумов, Петрова, Штоль

МПК: E04G 9/10

Метки: опалубки, термоактивный, щит

...термоактивный щит опалубки, . Экспериментальным путем установвключающий деревянное основание и 5 лено, что оборачиваемость греющегонагревательный элемент из полимерно- щита опалубки составляет 45+55 цикго токопроводящего материала с при- лов.способлением для ограничения пере- Таким образом, оборачиваемостьмещения нагревательного полотна, снаб-. щита увеличивается в 1,8-2,2 раза.жен слоем в рсовой ткани, размещенной 10 Эконсиическим расчетом получено,между нагревательными элементом и осно- что стоимость материалов нать мате иалов на 1 мванием кОторая прикреплена к послед- опалубки составляет 6,65 руб., анему посредством водостойкого клея. полная стоимость 1 м щита опалубРНа Фиг, 1 представлен термоактив- составляет 8,90 руб.,...

Номер патента: 967417

Опубликовано: 23.10.1982

Авторы: Альбицкая, Данилов, Залесина, Складнев, Ушанов, Якимец

МПК: A01G 33/00

Метки: культивирования, микроводорослей

...6 трубопроводом для отработанной культуральной среды и с сушилкой 9. Устройство работает следующим образом.Жидкие и твердые отходы животных из сборника 2 навоза поступают в метантенк 3, в котором происходит их анаэробное сбраживание. Продукты разложения органических отходов служат удобрением, а газ из9674 формула изобретения Питательные голи тель М. Вил. Верес СоставТехред И Тираж 69 ИПИ Государст, по делам изоб5, Москва, Ж - ППП Патент,ямсКоррект Подписи тета ССС ткрытийнаб., д. ул, Проект едактор Н. Бобковааказ 7195/7ВН1130Филиал рА. Фере енного ком етений и о 5, РаушскаУжгород,4/5ная,. 4 3метантенка 3, содержащий 50 - 70% метана, поступает в генератор 4 углекислого газа, Из генератора 4 углекислый газ поступает в преобразователь 6,...

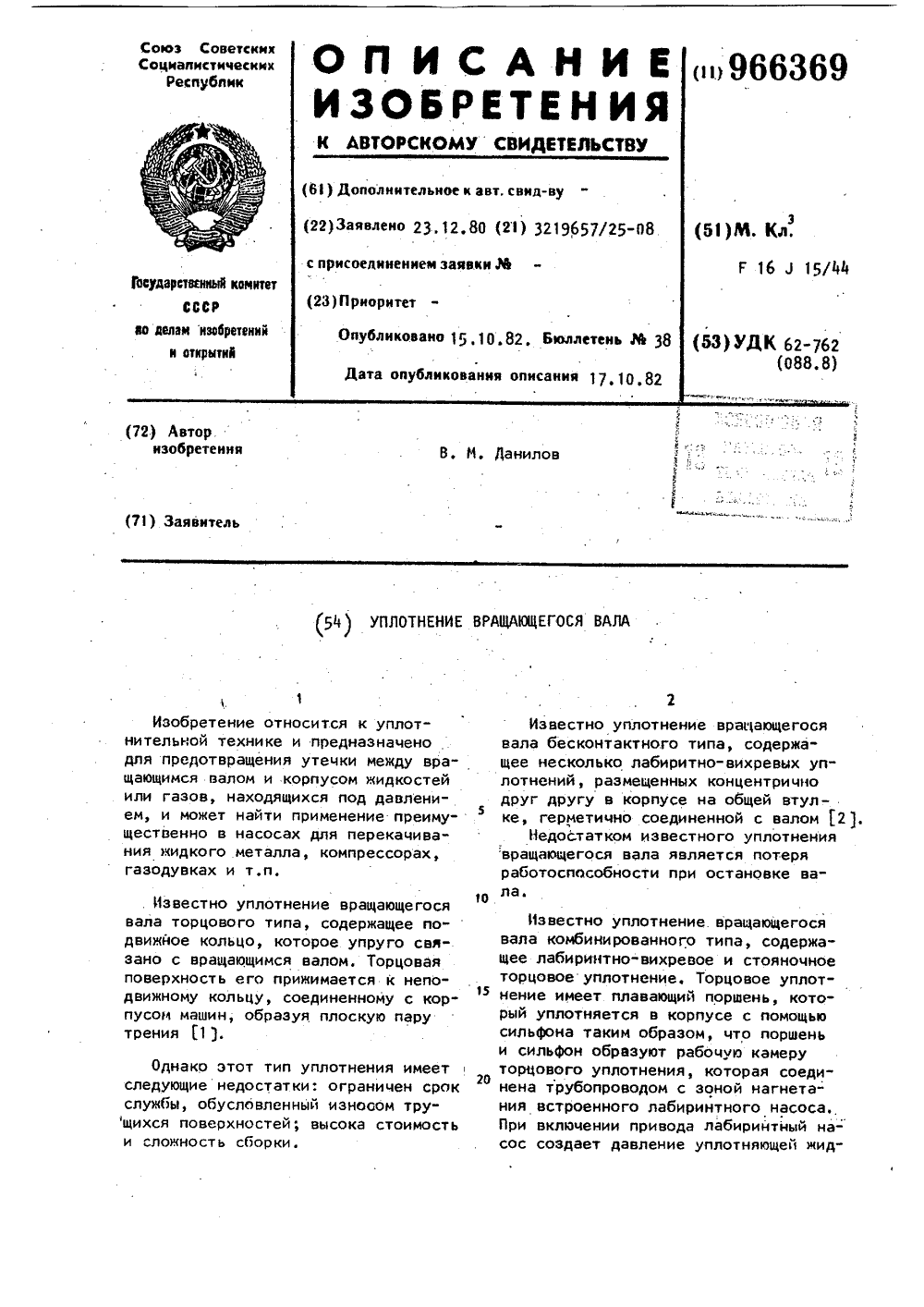

Номер патента: 966369

Опубликовано: 15.10.1982

Автор: Данилов

МПК: F16J 15/44

Метки: вала, врашающегося, уплотнение

...находится газ под избыточным давлением.Зазоры лабиринтно-вихревого уплотнения 1 и вспомогательного насоса 2заполнены уплотняющей жидкостью доопределенного уровня,При остановленном насосе уплотнение вала 5 достигается за счет поджатия неподвижного кольца 11 к кольцу 8 усилием пружин 12 и давлением вкольцевом пазе 10, равным давлениюв рабочей полости насоса 14.Таким об-:разом, неподвижное кольцо 11 и уступ 15 кольца 8 образуют плоскую пару трения, при этом не наблюдается .утечка газа через торцовой микрозазор стояночного уплотнения, так какстояночное уплотнение смочено уплотняющей жидкостью, находящейся в зазоре лабиринтно-вихревого уплотнения.При аварийном повышении давлениягаза в рабочей полости насоса 14 обеспечивается надежная...

Номер патента: 966007

Опубликовано: 15.10.1982

Авторы: Данилов, Романов, Самельзон, Смирнов

МПК: C01D 3/14

Метки: вымороженной, поваренной, соли

...рассоле 1,2 8,0 0,50 0,2 10,0 2,6 0,35 3,3 17,9 1,07 0,31 7,7 7,5 0,3 20,0 50,0 1,6 0,25 5,3 Формула изобретения тем, что, с целью снижения содержа 1. Способ очистки вымороженной по- ния сульфата натрия в, продукте иваренной соли, включающий промывкусокращения энергозатрат, йовареннуюее рассолом, о т л и ч а ю щ и й с я 65 .соль берут в виде дигидрата. При этом идет плавление дигидрата,формирование кристаллов МаС и переход йаа 504 впромывной: . Рассол. После полного разрушения дигидрата промывной рассол сливают, а полученнуюсоль обеэвоживают до требуемой влажности.Количество промывок и качествоисходного промывного рассола определяют требованиями к чистоте промытойсоли. 10В таблице отражено содержаниесульфата натрия в зависимости...

Номер патента: 965680

Опубликовано: 15.10.1982

Авторы: Болдырев, Грищенко, Данилов, Петров, Черных

МПК: B23K 35/36

Метки: порошковой, проволоки, шихта

...уменьшается. Для повышения пластичности металла шва в состав шихты дополнительно введен рений, который в соединении с цирконием приводит к повышению пластичности965680 металла шва. При этом необходимо выполнять соотношение 2:1 циркония к рению. В табл. 1 приведены сравнительные экспериментальные данные, иллюстрирующие Таблица 1 Проволока на основе шихты Свойства прототипной известнои 20 300 500 20 300 500 Предел прочности, кгс/мм 103 71 57 110 79 64 112 87 78 Ударная вязкость,кгс/см 4,3 5,3 - - 5,2 Относительноеудлинение, Ф 7 7 7 9 9 9 10 11 11 В табл. 2 и 3 приведены примеры составапредлагаемой шихты, а также технические Таблица 2 Состав шихты предлагаемой проволокиКомпоненты П П фтористый кальций 25 27,5 30 фторид редкоземельного...

Номер патента: 964362

Опубликовано: 07.10.1982

Авторы: Данилов, Розанов, Скворцов

МПК: F23Q 2/34

Метки: варианты, его, зажигалки, механизма, пьезоэлектрической, ударного, фиксатор

...с блоком 6пьезоэлементов, В полости упругого тора 1,взаимодействующего с приводным элементом 7, размещен упругий элемент 8.Упругий тор может быть выполнен подлине составным из нескольких элементов 9.Элементы 9 могут представлять собой шарики10, либо ролики 11, илн кольца 12, Нижняякромка паза 2 ударника 3 может быть выполнена с косым срезом 13,Фиксатор работает следующим образом,При перемещении приводного элемента 7 1 рсжимаются ударная 4 и возвратная 5 пружиндо тех пор, пока он не утопит упругий тор 1вглубь паза 2 ударника 3, разблокировав последний. Ударник 3 под действием ударнойпружины 4 наносит удар по блоку 6 пьезоэлементов.При снятии нагрузки с приводного элемента7 ударник 3 возвращается в исходное положение, а упругий тор 1...

Номер патента: 964361

Опубликовано: 07.10.1982

Авторы: Власов, Данилов, Розанов

МПК: F23Q 2/173

Метки: газовой, зажигалки, заправочный, узел

...полости 9 и 10, сообщенные через зазоры 11 и 12, с баллоном 1 и газовым объемом зажигалки. На наружных торцах клапанов 2 и 8 выполнены проточки 13 и 14 для уплотнения с ответными плоскостями 15 и 16 переходника 4, снабженного также отверстиями 17 и 18 для подачи газа. Зазоры 11 и 12 герметизируются в нерабочем состо янин уплотнениями 19 и 20.При работе заправочного узла переходник 4 вставляют дополнительным наконечником 5 в отверстие 6 штока 3. Другой торец переходника 4 упирают в торец штока 7 входного клапана 8 зажигалки. Далее. приклад964361 15 20 ВНИИПИ Заказ 7599/15 Тираж 598 Подписи Филиал ППП "Патент", г. Ужгород, ул. Проектная,3пывают усилие к Баллону 1 и перемегцаот его в направлении входного клапана 8 зажигалки. При этом...

Номер патента: 964196

Опубликовано: 07.10.1982

Авторы: Будников, Данилов, Корыпаев

МПК: F01C 19/00

Метки: внутреннего, двигатель, роторно-поршневой, сгорания

...замкнутыйконтур, причем основные и дополнительные пластины установлены в канавкахс. температурными зазорами, смещеннымидруг относительно друга. ИстОчники информации,принятые во внимание при экспертизе1. Патент СНА Р 3773443кл. 418-142, 19733 964196Роторно-поршневой двигатель содержит корпус 1 с трохоидальной поверхностью 2, боковые крышки 3, эксцентриковый вал 4 с эксцентриком 5, эксцентриковый вал 4 вращается в подшипниках 6, установленных в боковых .крышках 3, Боковые крышки 3 имеют рабочие поверхности 7, На эксцентрике 5 закреплен многоугопьный ро. тор 8. Между корпусом 1, боковыми 1 о крышками 3 и ротором 8 образованы разобщенные рабочие камеры 9 переменного обьема. Для герметизации указанных камер 9 предусмотрена система...

Номер патента: 962957

Опубликовано: 30.09.1982

Авторы: Данилов, Костанди, Мозгалевский, Соловей, Тяжев

МПК: G06F 11/16

Метки: дефектов, поиска, узлов, цифровых

...элемент 13 задержки вьщаетсигнал КОНТ.2 через четвертый выходблока 6 управления. Последний сигналво-первых, разрешает сравнение ожидаемых реакций, записанных в блоке2 памяти. и ответных реакций.с проверяемого блока 7 и, во-вторых, через элемент 14 задержки подготавливает путь прохождения сигнала несрав нения НЕСРАВ через элемент И 16.Элемент 14 задержки, рассчитанныйна время сравнения реакций, предназначен для устранения ложных срабатываний элемента И 16,Результат сравнения может бытьдвояким, поэтому рассмотрим обаслучая.При совпадении ответных реакцийс ожидаемыми сигнал,НЕСРАВ. с блока 4 сравнения отсутствует., В этомслучае на выходе элемента НЕ присутствует единица, которая в моментвремени, определяемый элементом...

Номер патента: 961816

Опубликовано: 30.09.1982

Авторы: Волковицкий, Горбатенко, Губин, Гусев, Данилов, Плоденко, Фролкина

МПК: B21D 11/07

Метки: змеевиков, линия

...лоток 35. На выходе в камеру установлен переходной насадок 36. Для герметизации стыка переходного насадка 36 и 5 о 15 25 зо 35 1 О 45 50 55 4трубы 18 предусмотрена герметизируюшая прокладка 37, расположенная на захвате 26.Линия работает следующим образом.Трубная заготовка со стеллаж 3 подается на рольганг 4 и перемецае орону транспортера 7 до упора о торев ;. пеходного насадка 36. Тележка 9 при этом находится в начале транспортера 7, а ее захват 26 зажимает заготовку и проклалка 37 герметизирует стык между заготовкой и переходным насадком 36. При этом перемещении заготовка проходит через зажимы стыкосварочной машины 5 и устройство 6 для удаления наружного грата. При включении в работ транспортера 7 ведущая тележка 9 и связанные с...

Номер патента: 961163

Опубликовано: 23.09.1982

Автор: Данилов

МПК: H05B 6/36

Метки: заготовок, индукционного, кольцевых, нагрева

...с опо рой 2, После вывврки она зажимается элементами 7 в четырех точках. Колодки 6 в пазах 4 направляющих 5 могут свободно перемещаться, т. е, выполнены плавающим (фиг. 3), в них закрепляется заготовка 3 как в прищепках. После закрепления и фиксации заготовки 3 магнитопровод 10 поворо.том штанги 13 на кронштейне 14 спуска.ется вниз и одновременно перемещается радиально так, цто его П-образной полостью охватывается стенка заготовки 3 на дуговом участке, т, е.он выставляется на определенйый типоразмер детали. Между магнитопроводом10 и кольцом 8 устанавливается зазорУ, т. е. между его П-образным основаЧнием и торцовой поверхностью кольца8. Величина зазора о колеблется впределах 0,5-2 мм из условия обеспечения минимальных потерь...

Номер патента: 960711

Опубликовано: 23.09.1982

Авторы: Александров, Беляков, Гришнов, Данилов

МПК: G03B 1/52

Метки: выравнивания, фотопленки

...ул 3 96071 щаяся на ряд роликов Ч, расположенных в замкнутой полости 5 выравнивающего стола 6, в которой во время работы устройства с помощью вакуум-помпы (на чертеже не показана) создается раэря жение. Верхняя (нерабочая) часть 7 выравнивающего стола 6 выполнена в виде эластичной диафрагмы 8, которая шарнирно соединена с рычагами 9, име. ющими возможность поворачиваться на 10 осях 10, установленных на выравнива" ющем столе 6, На рычагах 9 в подшипниках 11 установлены натяжные валики 12 контактирующие с нерабочей ветвью 13 бесконечной ленты 3, 15Устройство работает следующим образом.При создании разряжения в замкнутой полости 5 выравнивающего стола 6 эластичная диафрагма 8 избыточным давлени щ ем прогибается внутрь полости,...

Номер патента: 959952

Опубликовано: 23.09.1982

Авторы: Данилов, Королев, Стародубцев

МПК: B23K 11/28

Метки: клещи, контактной, сварки

...электроды производят сжатие стержней 10 и сваривают их пересечение. На этих клещах эл шиваются за счет обес одной стороной электр няется их конструкция нирного параллелогр электрододержатель и Цель изобретения рукции и повышение д дов.я тем, что , содержаржатель и привод сжаподвижный аправляюпривода и пружиненна приводе Поставленная цель достигаетс в клещах для контактной сварки щих неподвижный электрододе шарнирно закрепленный на нем тия с подвижным электродом, не электрододержатель снабжен н щими для ориентации поворота закрепленным одним концом под ным Е -образным фиксатором, и заны клещи, общий вид; е, в момент сварки пере - то же, в момент резки кромками электродов; на в момент резки стержнякромками электродов.Фиг 3Для резки...

Номер патента: 959858

Опубликовано: 23.09.1982

Авторы: Бабенов, Данилов, Иванов, Каракин, Кольцов, Москвитин, Плахтин, Симочкин, Смыслов, Тихомиров

МПК: B21B 31/04

Метки: клеть, прокатного, рабочая, стана

...их вертикальные 15плоскости, сопряжены с плоскостями подушек рабочих валков, а между горизонтальными плоскостями установлены дополнительные распорные гидроцилиндры 8.Такие же гидроцилиндры установлены меж ду торцами подушек опорных валков состороны входа полосы в клеть.Устройство работает следующим образом,Перед задачей полосы в клеть включаются гидроцилиндры 6 и 8 противоизгиба рабочих и распора подушек опорныхвалков и осуществляется предварительноенапряжение клети. Усилие противоизгиба,благодаря зазорам между подушками рабочих и опорных валков, передается черезподшипники и рабочие валки на опорныевалки и далее на нажимной винт, создавая предварительное напряжение клети ввертикальной плоскости. Однако это напряжение недостаточно для...

Номер патента: 959843

Опубликовано: 23.09.1982

Авторы: Взоров, Данилов, Ковальчук, Коротких, Настоящий, Равишин, Тарасенко, Шолудько

МПК: B07B 1/22

Метки: бутара

...поверхностью 5, например, в виде резинострунных сит, внутри корпуса установлен шнек 6, отверстия 2 укрыты крупноячеистой сеткой 7.959843 Формула изобретения ф ими диогоае пбюзан рРигВНИИПИ Заказ 7091/10 Тираж 636 ПодписноФФилиал ППП "Патент", г, Ужгород, Ул.Проектная,4 Бутара работает следующим образом,При вращении корпуса бутары 1, подлежащий классификации материал посредством направляющих, расдоложенных под углом к образующей корпуса, равномерно поступает по всей длине 5 в зону отверстий 2, Наличие крупноячеистой сетки 7 на внутренней стороне корпуса препятствует попаданию крупного скрапа и шаров из мельницы в съемные камеры 4 и тем самым исключается выход из строя просеивающей поверхности 5. Скрап и шары возвращаются шнеком 6...

Номер патента: 958718

Опубликовано: 15.09.1982

Авторы: Гейер, Данилов, Ермоленко, Степанов

МПК: F04F 1/18

Метки: эрлифтная

...г. Уж зжена решетка 6. При этом участок подъемного трубопровода 2 над коническим насадком 5 выполнен в виде ступенчато сопряженных цилиндров 7 - 9 имеющих диаметры Р, Р 8 и Р. Причем каждый из цилиндров имеет диаметр, превышающий диаметр соседне го нижнего цилиндра в 1,2 - 1,4 раза, включая и верхний участок трубопровода 2, имеющий диаметр, Р.Лд =- = 1,2 - 1,4,ЪЭрлифтная установка работает следующим образом.Сжатый воздух, поступающий по воздухопроводу 4, равномерно распределяется в кольцевом коллекторе 3 и через отверстия в решетке 6, суммарная площадь которых со ь ставляет 2 - 3 площади поперечного сечения воздухопровода 4, попадает в конический насадок 5. Решетка 6 способствует более равномерному поступлению сжатого воздуха в...

Номер патента: 957324

Опубликовано: 07.09.1982

Авторы: Данилов, Луговой, Яковенко

МПК: H01R 13/62

Метки: автоматической, расстыковки, соединителя, стыковки, электрического

...состоит из корпуса 1, в полости которого размещена гильза 2, перемешающаяся в осевом направлении, пружина 3, удерживающая гильзу 2 в выдвинутом состоянии, фиксатор 4, блокирующийэлектрический соединитель, одна ответнаячасть 5 которого соединена с корпусом 1а другая часть 6 - с гильзой 2 подпружиненными элементами захвата 7.Разъединение электрического соединителя происходит следующим образом.При подаче давления в полость 8 фиксатор 4 смещается, сжимая пружину 9,разблокирует соединитель и перепускаетрабочую среду в полость 10, вследствие9573243чего гильза 2 перемещается и сдвигает одну ответную часть 6 соединителя, Захваты 7, выходя из полости корпуса 1, раскрываются под действием пружин и освобождают ответную часть 6. Гильза 2...

Номер патента: 956333

Опубликовано: 07.09.1982

Авторы: Данилов, Колесниченко, Меркурьев, Шириня, Штепа

МПК: B61H 11/14

Метки: железнодорожного, средства, тормозная, транспортного

...воздух по гибкому шлангу 10 поступает в пневмокамеру 9, которая, расширяясь, преодолевает сопротивление пружин 12, прижимает фрикционные диски 5 и 6 с накладками 7 к ротору 3. За счет возникающих при этом сил трения тормозной диск увлекает за собой во вращение фрикционную муфту,40 45 которая натягивает при этом соответствующую гибкую связь - верхнюю или нижнюю, смотря по тому, в какую сторону вращается тормозной диск. Тянущая ветвь связи через нажимное устройство колодочного тормоза 50 прижимает колодку 14 к колесу. После упора колодки в колесо перемещение частей комбинированного тормоза прекращается (это положение тормоза представлено на фиг, 1 штрих-пунктирными линиями), дальнейшее вращение колесной пары 1 затормаживается трением...

Номер патента: 954963

Опубликовано: 30.08.1982

Авторы: Данилов, Журавлев, Кантор-Левандовский, Козловский, Троцевский, Шашко, Шелгунов

МПК: G05D 15/00

Метки: конструкциях, механических, нагрузок, силовых

...фв Формирующего кольца, сопряженная с большим диаметром цилиндравыполнена под тупым, острым или прямым углом к оси цилиндра.На фиг, 1 показана рудно-терми- м ческая печь с предлагаемым устройством для регулирования механических нагрузок; на фиг, 2, 3 - узлы 63 41 и 11 на фиг, 1 соответственно; на фиг. 4, 5 - то же, а аксонометрии.Устройство для регулирования механических нагрузок содержит каркаспромышленной печи 2, включающий вертикальные балки 3 (колонны), которые соединены горизонтальными стяжками 4, На концах стяжек 4 размещены регулирующие элементы, которые выполнены в виде ступенчатых цилиндров 5, на меньшем сечении которых установлено с упором в ступеньку 6 опорно-деформирующее кольцо 7. Опорно-деформирующее кольцо 7 с...

Номер патента: 954648

Опубликовано: 30.08.1982

Авторы: Агафонов, Данилов, Лаврентьев, Никонов, Петров, Сысоев

МПК: F15B 15/00

Метки: механизм, насосом, объемного

...(симметрично расположен второй гидроцилиндр, который не показан на чертеже).Гидроцилиндр механизма управления содержит цилиндр 1 нульустановителя, в котором с образованием пружинной полости 2 установлен плунжер 3. В полости 2 размещена пружина 4 нульустановителя, В цилиндре 1 соосно с ним, размещен исполнительный гидроцилиндр 5 с плунжером 6. Полость 7 исполнительного гидроцилиндра 5954648 Формула изобретения Г, Коновайкас оваКорректор М. КосПодписноеСССР Составител ко Техред А. Б Тираж 735 ИИПИ Государственного по делам изобретений 35, Москва, Ж - 35, Рауш ППП Патент, г. Ужгоромитетаоткрытикая на 6д ул Пр д. 4/5ектная, 4 1130илиал 3сообщена с источником давления Ру управления. Пружинная полость 2 сообщена с одной из силовых...

Номер патента: 954632

Опубликовано: 30.08.1982

Авторы: Данилов, Шилов

МПК: F04D 29/44

Метки: диффузор, компрессора, центробежного

...сепарации влаги из воздуха. 2Указанная цель достигается тем, что перегородка имеет торообразную форму, а между ней и стенками установлены кольца, имеющие С-образный профиль и обращенные вогнутой стороной к перегородке, причем в кольцах и стенках выполнены дренажные полости.На чертежеизображен диффузор центробежного компрессора, продольное сечение.Диффурзор содержит кольцевой радиальный канал 1, ограниченный торцовыми стенками 2, и расположенную в нем по оси перегородку 3 . Перегородка 3 имеет торообразную форму; а между ней и стенками 2 установлены кольца 4, имеющие С-образный профиль и обращенные вогнутой стороной к перегородке 3, причем в кольцах 4 и стенках 2 выполнены дренажные полости 5,Диффуаор работает следующим обра зом.Из...

Номер патента: 954352

Опубликовано: 30.08.1982

Авторы: Адамов, Данилов

МПК: B66C 1/54

Метки: захватная, пустотелых, траверса

...надевается на балку 1. Благодарятакому выполнению контргруз 18 может перемещаться относительно балки 3111 и фиксироваться в любой его точке,Заполненная рабочей жидкостью емкость контргруза 18, насос 16 и гидроцилиндры 7 и 14 связаны между собойтрубопроводами 21, Маслобукса 22.тидравлически связывает гидроцилинд"ры 7 и 14 посредством трубопроводов21 с трубопроводами 23, обеспечиваявозможность проворота цилиндра 2 относительно балки 1, Пустотелый груз,например самолетная форсажная камера 24, надевается на башмаки 13штанг 12 и гидроцилиндров 14.Траверса работает следующим образом,4Серьга 10 навешивается на крюк 11грузоподъемного крана, после чегобалка 1 устанавливается в горизон"тальиое положение путем перемещенияпо ней контргруза...

Номер патента: 954338

Опубликовано: 30.08.1982

Авторы: Васенко, Данилов, Ефимов, Чернышов, Шабатин

МПК: B65G 53/32

Метки: гидросмесей, транспортировки

...который, в свою очередь, соединен с водной магистралью 7, снабженной краном 8 и воздушной магистралью 9 с краном 10. Запорный орган 3 выполнен в виде цилиндрической камеры 11 и силового цилиндра 12 с клапаном 13 на штоке 14.Гидрозатвор 6 выполнен с шаровым клапаном 15.Устройство работает следующим образом.Перед транспортировкой инъекционных растворов гидрозатвор 6 заполняют водой. Затем включают насос 4, при этом открывается клапан 13 и раствор из емкости 1 через патрубок 2 поступает в насос 4, а из него - в магистраль (не указана). При этом кран 8 магистрали 7 и кран 10 магистрали 9 могут пропускать воду и воздух, которые через клапан 15 гидрозатвора 6 выходят в атмосферу. После того, как весь инъекционный раствор перекачают из...

Номер патента: 954133

Опубликовано: 30.08.1982

Авторы: Гарбер, Данилов, Зюзин, Казаков, Липухин, Ломтев, Лысов, Магер, Маковецкий, Сахаров, Славкин, Суняев, Тишков, Третьяков, Хорьков, Черепенькин

МПК: B21B 45/02

Метки: охлаждения, проката

...подвесок его входная сторона имеет коническую форму, а стенка ванны 1 со стороны ме" ханизма загрузки-выгрузки имеет уклон,55 способствующий правильной ориентации каждой подвески-рамки 6 в период эа" грузки-выгрузки слябов. Удаление окалины иэ ванны 1 происходит непрерывно в процессе работыустановки в сменные короба 23 при помощи скребков 24, приваренных к нижнейчасти всех подвесок-рамок 6.Устройство работает следующим образом.Горячий сляб по рольгангу 18 поступает в зону загрузки"выгрузки, гдев это время находится съемный держатепь-люлька 5, Механизм 19 загрузкивыгрузки с помощью гидропривода 20и кантующих рычагов 2 опускает держатель-люльку 5 со слябом в ванну 1на крюки 9 каретки 4, Сляб начинаетинтенсивно охлаждаться в ванне,...

Номер патента: 953312

Опубликовано: 23.08.1982

Авторы: Данилов, Зиновьев, Маланичев, Толкачев, Филатов, Черский

МПК: F16J 15/00

Метки: испытания, манжетных, стенд, уплотнений

...работает следующим образом, С помощью толкателя 7 задается перемещение вала 10, равное величине исследуемого радиального биения вала. Индикатором 14 перемещения, подвижная .ножка 15 которого через скобу 16 взаимодействует с губкой манже 953312ты, фиксируется величина перемещения губки манжеты, а тем самым величина перемещения вала, при этом на участке контактной кольцевой кромки манжеты со стороны толкателя 7 происходит уменьшение натяга манжеты и воз" 5 можно образование зазора между кром" кой манжеты и валом. Одновременно- подвижная ножка 16 индикатора посредством индуктивной связи взаимодействует с чувствительным элементом дат чика 14 перемещения, электрический сигнал с которого передается на регистрирующие устройства...

Номер патента: 953011

Опубликовано: 23.08.1982

Авторы: Бондаренко, Бурмистров, Данилов, Довгий, Лошкарев, Петухов

МПК: C25D 3/10

Метки: хромирования, электролит

...синергическому эффекту, проявляющемуся при соотношении компонентов 100:1, 45 позволяет повысить устойчивость органических добавок в электролите. Взаимное влияние вводимых компонентов связано с образованием смешанных мицелл между ацетилалкиламинометалСульфонатом натрия и фракцией предельных углеводородов. Последняя, находясь на внешней сферемицеллы, препятствует разложению(окислению или гидролизу) основногоактивного компонента электролита-М-ацетилалкиламинометансульфонатанатрия.Введение в электролит органических добавок в указанных концентрациях приводит к образованию пенного слоя с оптимальными свойствамипо толщине и вязкости в течение 48 ч.Показатели работы известного ипредлагаемого электролитов представлены в таблице.Как видно из...

Номер патента: 952979

Опубликовано: 23.08.1982

Авторы: Васильев, Воротников, Данилов, Журавлев, Козюра, Притула, Рохкинд, Соколов

МПК: C22B 15/14

Метки: поддержания, рабочем, состоянии, фурм

...расплава производится перекрытие фурменных каналов в фурменных соплах водоохлаждаемыми пробками.Периодическая продувка через Фурмы топливно-окислительной газовой смеси обеспечивает оплавление настылей и предотвращает зарастание Фурм. Перекрытие в нерабочем положении фурм Фурменных каналов охлаждаеьыми устрОйствами защитит их от забрасывания каплями расплава и образования настылей в объеме сопловых ка952979 Формула изобретения Составитель О. Попов Редактор Г. Волкова Техред А.Ач Корректор В. БутягаЗаказ 6219/44 Тираж 660 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Предотвращение значительногонастылеобраэования в...

Номер патента: 952392

Опубликовано: 23.08.1982

Авторы: Данилов, Иванов, Москвитин, Новацкий, Плахтин, Симочкин, Сорокин

МПК: B21B 35/14

Метки: универсальный, шарнир

...ряда. большего диаметра, шаров 4 боковыхрядов меньшего диаметра., разъемнойкассеты 5, состоящей из двух половин, соединенных болтами б и распорного сухаря 7, Диаметры шаров. и 15расстояния между ними в поперечном. направлении вкладыша выполнены такими, что нижние точки шаров расположены на плоскости лопасти, а верхние - на внутренней цилиндрическойповерхности головки шпинделя.Разъем кассеты выполнен ступенчатым по диаметрам шаров с целью заполнения вкладыша смазкой и обеспечения,удобства сборки вкладыша. Для фиксации шаров в обеих половинах кассетывыполнены посадочные гнезда.Необходимым условием обеспеченияработоспособности шарнира является,такое расположение шаров в кассете,при котором точки их контакта с сопрязженной...
