F04F 1/18 — со средой, смешиваемой с перекачиваемой жидкостью или генерируемой из нее

Номер патента: 37132

Опубликовано: 30.06.1934

Автор: Рожновский

МПК: F04F 1/18

Метки: водоснабжения, пневматического

...трубу 5 в дне аккумулятора,(з 74 Изобретение относится к устройству водоснабжения с применением для подьема воды из скважин пневматических устройств (эрлифтов) и с использованием фтработанного в эрлифте воздуха для питания компрессора. В обычно применяемых эрлифтах для подъема воды из скважин смесь воды и сжатого воздуха поступает из скважины в особый подзем. ный резервуар, из которого вода поднимается насосом в водоемное здание. Предлагаемое изобретение имеет целью устранить как применение особого резервуара, так и насоса и тем упростить конструк. цию, не уменьшая, однако, ее полезного действия,На чертеже изображена схема действия предлагаемого устройства пневматического водоснабжения.Согласно изобретению, вместо применяемого до сих пор...

Номер патента: 51117

Опубликовано: 01.01.1937

Автор: Мухтар

МПК: F04F 1/18

Метки: эрлифт

...благодаря чему и уменьшается начальное пусковое давление воздуха,На чертеже представлен осевой разрез эрлифта.Муфта 1, вставленная в воздухоподводящую колонну 8, в конце ее, имеет в центральной части сквозное коническое отверстие 10, соответствующее конической части трубы 11, и седло для подпружиненного тарельчатого шарнирно откидывающегося клапана 7. По обе стороны оверстия 10 расположены каналы 2, в которые ввинчены трубки 3, несущие на своих концах корпус 4 распылителя б, с помещенным внутри него шариковым клапаном 5, закры. вающим сообщение . распылителя с трубками 3. При погружении колонны 8 в жидкость закрытые клапаны 7 и 5 препятствуют наполнению полости колонны; колонна как бы плавает в жидкости. Когда погружение колонны в...

Номер патента: 54594

Опубликовано: 01.01.1939

Автор: Скулин

МПК: F04F 1/18

Метки: форсунка, эрлифта

...на состоянии самой скважины.Согласно изобретению, регулировка подачи воздуха производится самой форсункой, что достигается тем, что воздушная труба в месте выхода воздуха окружена неподвижным стаканом, образующим с расположенной над ним конической насадкой, прикрепленной к воздушной трубе, круговую щель, которая регулируется поднятием и опусканием воздушной трубы.На чертеже изображены вертикальный разрез форсунки (фиг. 1) и горизонтальный разрез (фиг. 2),Устройство и действие форсунки заключается в следующем.К водоподъемной трубе 1 на план. ках 2 прикреплен стакан 8. Внутри стакана на резьбе установлен подпятник 4 для воздушной трубы 8. На конце трубы 8 у места соединения ее с подпятником просверлен ряд отверстий 5 для прохода сжатого...

Номер патента: 60787

Опубликовано: 01.01.1942

Автор: Севастьянов

МПК: F04F 1/18

Метки: эрлифт

...и в звеньях цепей.Сжатый воздух подается в водоподъемную трубу 2 через коробку 7. Трубки для подачи сжатого воздуха в эту коробку установлены в об. садной трубе 1 (на чертеже не показаны). пла- при- янииЛо 60787Эрлифт работает следующим образом.При подаче сжатого воздуха в водоподьемную трубу между пластинками 4, проходящими через коробку 7, образуется воздушно-водяная смесь. Пузырьки воздуха, как более легкие, стремятся всплыть па поьерхпость и при этом толкают вверх воду и разграничительные пластинки. Воздух собирается под пластинками над поверхностью воды.Таким оо 1 эазом, и каждом звене между пластинками по мере их движения оудет находиться не воздушно-водяная смесь, а слой сжатого воздуха и слой воды. Слой воздуха, стремясь...

Номер патента: 70150

Опубликовано: 01.01.1948

Автор: Павлов

МПК: F04F 1/18

Метки: газэрлифт

...несколько рядов отверстий 5. Между промежуточной форсункой и диффузором имеется зазор б.При боковом подводе сжатого газа (фиг, 2), подъемная труба 1 вставляется в трубу 2, в которой монтируются промежуточная форсунка 3 и диффузор 4. Форсунка и 38 Свод. Выпуск 10, 1949 г. диффузор соединяются между собой цилиндрической втулкой 9.Труба 1 имеет несколько рядов отверстий 5. Часть сжатого газа проходит из трубы 2 через зазор б в подъемную трубу.После понижения уровня жидкости в скважине скоростной напор газа в подъемной трубе возрастает, а давление уменьшается, Другая часть газа поступает в диффузор, где давление газа увеличивается, и жидкость в трубе 2 несколько отжимается вниз,В результате этого часть нижележащих отверстий 5...

Номер патента: 80770

Опубликовано: 01.01.1949

Автор: Караев

МПК: F04F 1/18

Метки: воды, гидрокомпрессором, подъема, соединении, эрлифтом

...усилению подсоса воздуха через тр бч 8.Воздух, поступающий по трубе 8, увлекается движущейся водой, (образуя с последней эмульсию, вниз по трубе 5 гидрокомпрессора ко дну скважины-колоу . - одца. При выходе из этой трубы воздушно-водяна эмульсия, ударясь о специальный составной конический отражатель 11, разбивается на отдельные струи, а взвешенный в ней воздух отделяется, полни;астся вверх и сосредоточивается под колоколом 12 сепаратора. воздух находится здесь под давлением, соответствующим высоте столбаЛо 80770ЖИЛКОСТИКОЛ.1 Ц( ВОЛЯ 1 НП 1(НН 251 (3, Н(НЫХ НУЗЫЬКОВ ХОДИТ ИЗПОД 1(ОЛОКОЛЯ И,;сЛ 33 ЛГ) ВРХЫ СКБЯЖНХ -КО;ОЛРП 6, ПОСТУПЯРТ 8 ОТводной канал 1).С)катый воздух по труб 0 ронос 14 стодится ввех из колдцаособый...

Номер патента: 84925

Опубликовано: 01.01.1950

Авторы: Исаков, Крылов

МПК: F04F 1/18

Метки: газлифта, клапан, подпружиненный, пусковой

...как )ЯбочиЙ и 1,"ОнцеВОЙ.Пусковой клапан долкен зак)ываться при очень больших перепа;ах давления и открываться црц оень малых.У рабочих же клапанов зкр.ВЯ.ОНий перепад невелик ц более близок к открывающему.В связи с этим у пусковых клапанов 1 должнаоыть малой по сравнецио с лощадью н чих - более близкой к ней.В предлагаемой коцс)(кшц клапана ооа этц требоваш1;оряются применением ципцеля 2, имек)щего отверстие поравным седлу пускового клапана.При ввернутом циппеле 2 клапан раоотаетпель 2 отвернуть, то тарелка клапана 4 садитсседло ниппеля ) и клапан выполняет функции р,ЕСЛИ ОТВЕРНУТЬ ВС 10 ВЕ)ХГ 0 О ЯСТЬ КЛЯПЯНЯ ИЗ НЦПЦЕЛЯ 5, ТО Гаачерез клапан будет проходить прц гом перепаде, который необходим дл)Отк)1 тия клапана 1, и к Я пгц хожет...

Номер патента: 88644

Опубликовано: 01.01.1950

Автор: Пилатовский

МПК: F04F 1/18

Метки: воздуха, жидкости, отделения, подаваемой, сепаратор, частиц, эрлифтом

...1 и из во;дума.В о 3 исьв 1 е)Оз сец 1 рато)3 е зтот недостаток устранен тем. что огр 13 катель. распопяе 331 й и веркпец части камеры, вы- ЦОЛНЕН В В)ЦЕ РЯДа КОПУОВ, г 3 Сан;ЯЗО)и;,а б и рг нт.На че 1)тт 1 кексматичсски ио 3 ражен поперечный разрез сепаратор,Он имеет вид камеры (1), в веркней асти которой распО;О)ец,1 аб 1 фНтны :энтцчньй отражаге;г, , выполненный из ряда конусов. Сзось жидкости с воздугом, цогупая в камеру .) сепаратора черс на 3 Орнуо трусу , уда)3 яется в ВОЗДУХА ЧАСТИЦ ЖИДИОСТРЛИФТОМ О 13)кте;1 ь ( ), 111 стц 1 пи с)пнрустся, влага. опускается 1 а д)ю камер. ,1) и че).,Оз ьптппсп (4) слив:етя;о 31;1 з 3 а епцО.1)дноврезезп 3 частицы к 3 дк,3, г 3 г во:цу;О 31, поди 1 ясь в вцде пыли 1:1 у:Ьс)3) к верку камеры (1),...

Номер патента: 107557

Опубликовано: 01.01.1957

Авторы: Берсенев, Юткин

МПК: F04F 1/18, F04F 5/44

Метки: гидравлический, насос

...изображена схема .насоса. Насос состоит из ресивера 1 и двух цилиндрических оснований 2, на которых установлены подпружиненные кольца д, ограничивающие совместно с основаниями нагнетательную камеру 4 и образующими нагнетательныи клапан.Камера 4 снабжена двумя электродами 5 и б для получения повторяющихся электроискровых разрядов и импульсов давления в жидкости, заполняющей камеру, При возникновении давления в камере 4 кольца 3, перемещаясь в противоположных направлен передают давление жидкости ходящейся в ресивере, и выте ют ее через нагнетательный нал 7, Одновременно с этим исходит выбрасывание жидк из камеры в ресивер дейст электроискрового разряда ч зазор между кольцами 3 кла Обратное перемещение коле закрытое положение происх под...

Номер патента: 110887

Опубликовано: 01.01.1957

Авторы: Гольцева, Юткин

МПК: F04F 1/18, F04F 5/44

Метки: гидравлический, насос, объемный

...предотвращения выброса жидкости из нагнетательной камеры 4 под действием импульсов давления. Подвод жидкости к каналам 12, 13, 14 и 15 производят по трубопроводу 16 под атмосферным давлением, а отвод ее происхолит по трубопроводу 17 под высоким давлением, возникакщим в нагнеМ 110887 Фиг. 1 тательной камере 4 в результате искровых разрядов, получаемых на электродах 9 и 10, Вьделяюшиеся из жидкости, во время искровых разрядов, пузырьки воздуха отводятся из камеры 4 через выпускное окно в ресивер. В случае работы насоса в перевернутом положении, когда камера 4 расположена своим выпускным окном вбок или вниз, отвод пузырьков воздуха производят через подводящий канал 16.Электроды 9 и 10 подключены к высоковольтному трансформатору 18 через...

Номер патента: 116125

Опубликовано: 01.01.1958

Автор: Максутов

МПК: F04F 1/18, F04F 5/44

Метки: насос, электрогидравлический

...насадками 2. В радиальных сечениях камеры имеют форму, приближающуюся кпараболе.В расширенной части камер расположены кольца 3, несущиетроды 4. Попарно с электродами 4 на стенке камер расположенытроды б,Для получения повторяющихся искровых разрядов и импульсовдавления жидкости к электродам 4 и б подают ток через коммутатор б.В результате искровых разрядов происходит выбрасывание жидкои из расширенных частей камер. Вследствие отражательного дейстя параболических стенок камер переток жидкости из камеры в камеру происходит в направлении, показанном стрелкой. При этом возможно эжектирование жидкости из камеры в камеру.Насос может работать при смещении по времени электронразрядов в нагнетательных камерах. элек элек ст ви...

Номер патента: 124805

Опубликовано: 01.01.1959

Авторы: Гольцова, Юткин

МПК: F04F 1/18, F04F 5/44, G03C 1/74 ...

Метки: гидравлический, насос, объемный

...и электроды 9 связаны со схемой зажигания 10, При возникновении электрогидравлического удара в камере 1 клапан б будет поднят, и в ресивер начнет поступать жидкость. Чтобы полностью избежать всяких потерь жидкости из ресивера, через установленное время происходит срабатывание разрядника 11, в результате чего в цилиндре 8 с некоторым запаздыванием возникает электрогпдравлический удар, силой которого клапан б прикрывает трубку 5.124805 Цилиндр 8 (по первому варианту) соединен коленчать.м (тормозным) каналом (на чертеже не показан) с камерой ресивера для того, чтобы обеспечить свободное открывание клапана при выбросе жидкости из насоса.По второму варианту дополнительный цилиндр 8 не имеет электродов 9, система поджига вместе с блоком...

Номер патента: 125479

Опубликовано: 01.01.1960

Автор: Успенский

МПК: F04F 1/18

Метки: жидкости, напорного, пульпы, транспорта

...от жидкости и по воздухопроводу 14 поступает к нижнему сосуду 9 колена 1 КНаходящаяся в сосуде 5 жидкость под действием собственноговеса и давления Рч поступает в колено Л, являющееся гидравлическим затвором, и далее в отводящий трубопровод 1 б, в котором она находится под давлением Рчь обусловленном величиной давления Рч и разностью уровней сосудов 5 и трубопровода 1 б. Воздух, поступивший под давлением Рч в сосуд 9, увлекает находящуюся в колене П трубопровода жидкость к расширительному сосуду 4, в котором создается давление Р ч, меньшее давления Рч . Воздух из сосуда 4 отводится в нижний сосуд 8 колена П 1, а транспортируемая жидкость, из которой выделился воздух, опускается к сосуду 10, откуда она поступает к сосуду 5. В свою...

Номер патента: 133758

Опубликовано: 01.01.1960

Автор: Чупов

МПК: F04F 1/18

Метки: воздуха, материалом, пылевидным, сжатого, смешивания

...планкидля крепления устрой стввг, воронки 2 для подачи пылеВидного 1 терна,1, Вне 1 ннеЙ нггсг 1,кп сопла, вьшолненной расширяющейся к выходу и образующей со стенкой корпуса кольцевую щель, торообразной смесительной камеры 4, расН 1- ,1 Оженной Вокру эжектора, воздуховода 5 и клапана 6 рсАгулировки ВО 1- духа.Транспортируемый пылевидный материал через воронку 2 сагпотеком поступает В тороооразную смесигсльно кмер 4. (;Жатыгй Воздух при своем движении из воздуховода 6 ударяется в днище внешней на- СадКИ с 3 СОПЛЭ И С бОЛЬШОЙ СкоростьО ВЬ 1 ХОЛП ссрЕЗ КО;ЬгЕВО ПЬЕЛЬ В устье воронки 2 и торообразнуго смесительную камеру 4. Проходя через устье воронки 2, сжатый воздух уносит с собой в торообразную см" сительную камеру 4 транспортируемый...

Номер патента: 348769

Опубликовано: 01.01.1972

Авторы: Барышев, Герман, Мартынов, Розен, Старкова

МПК: F04F 1/18

Метки: 348769

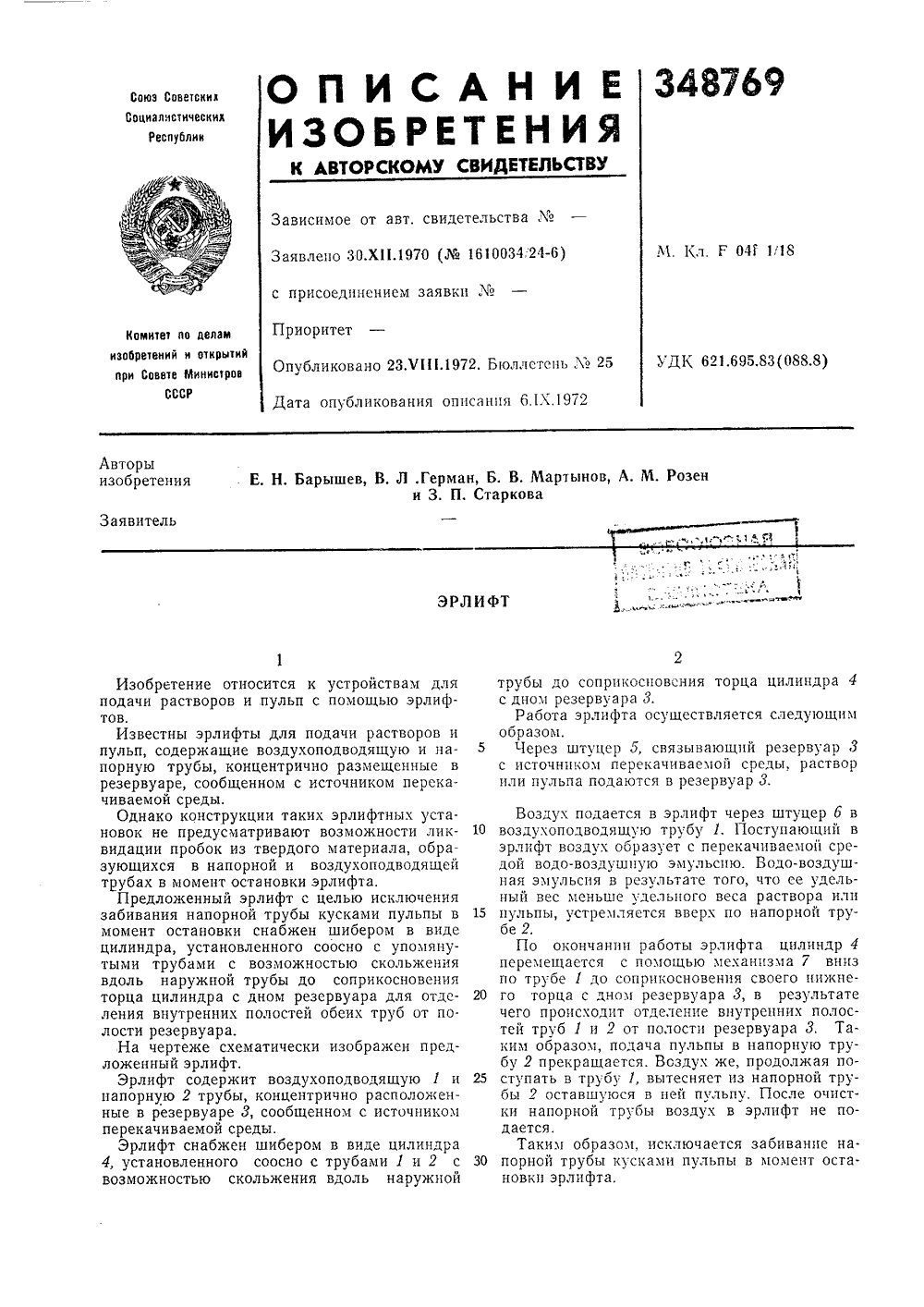

...трубы до соприкоснторца цилиндра с дном резервуара длления внутренних полостей обеих трублости резервуара.На чертеже схематически изображен предложенный эрлифт.Эрлифт содержит воздухоподводящунапорную 2 трубы, концентрично располные в резервуаре 3, сообщенном с источперекачиваемой среды.Эрлифт снабжен шибером в4, установленного соосно с тр ивозможностью скольжения вд Воздух подается в эрлифт через штуцер б в воздухоподводящую трубу 1. Поступающий в эрлифт воздух образует с перекачцваемой средой водо-воздушную эмульсию. Водо-воздушная эмульсия в результате того, что ее удельный вес меньше удельного веса раствора илц пульпы, устремляется вверх по напорной трубе 2.По окончании работы эрлифта цилиндр 4 перемещается с помощью механизма 7...

Номер патента: 383899

Опубликовано: 01.01.1973

Авторы: Вител, Исмагилов, Фролов

МПК: F04F 1/18

Метки: эрлифт

...- воздухоотделитель 7,и телескопичвакий пульпослив 8.Форсунка 5,состоит из корпуса 9, являющегося продолжением воздушной трубы 2, и подвиокового отакана 10. Если воздух;в усюройство не поступает, стакан приж 1 им,автся к карпуау пружгиной 11, предварителыно зажатой с помощью ьтулоси 12 и гайки 13.Эрлифт работает следующим образом.Его опускают по агсваиине до руднаго пласта н включают воду, которая, истекая из насадюи 4, размывает выработку до подошвы пласта. Одновременно подают сжатый воздух в форсунгсу б. Пртт этом силой сжатого возду ха стажаи 10 отводптся от корпуса 9, черезобразующуюся кольцевую щель сжатый воздух поступает в выдачную трубу 3 и осуществляется эрлифпнып подъем размываеыой породы. На верхнем конце эрлифпируемая...

Номер патента: 409007

Опубликовано: 01.01.1973

Автор: Вител

МПК: F04F 1/18

Метки: эрлифт

...Эрлифт для включениями,в стенках кото щения ее с во кольцевой кол лпчаюи 1 сйс 5 т ния засорения 1 ОЩИМИ ВО ВРЕИзобретение относится к устройствам дляподъема пульпы с крупными включениями сбольших глубин с помощью сжатого воздуха.Известны эрлифты для подъема жидкости ствердыми включениями, содержащие камеру дсоешен 5 я, в стенках которой выполнены окнадля сообщения ее с воздухоподводящей линией через кольцевой коллектор и обратныйклапан,Во время остановки таких лифтов твердыевкл 1 очсппя оссдя 1 от и засоря 0 т кольцевойколлектор и Воздухоподподящую лпшю, чтомс 11 яст поптироиру пуск, эрлифта,С цсл 1,ю прсдотвращешгя засорения кольцевого коллскторя в прсдлагаемом эрлифте в дкамере смешения закреплена свооодно прилегающая к внутренней...

Номер патента: 377558

Опубликовано: 01.01.1973

Автор: Простов

МПК: F04F 1/18

Метки: подъемник, пульп, транспортирования

...показана на чертеже.Газогенератор 1, сообщенный с топливной системой трубопроводом 2 и с атмосферой - воздухозаборником д, присоединен трубопроводом 4 к эрлифтам, состоящим из газовых камер 5, подъемных труб 6 и всасывающих наконечников 7, Между газогенератором и эрлифтами расположен управляемый перекидной клапан 8 для создания во всасывающем наконечнике пульсирующего режима с заданной глубиной пульсации.При работе устройства клапан 8 создает пульсирующий поток в камерах 5 и, следовательно, во всасывающем наконечнике 7. 2Пульсация потока между наконечником и дном водоема повышает размывающие свойства потока и, следовательно, обеспечивает более высокую насыщенность пульпы, 5 Наличие двух эрлифтов практически исключает остановку потока...

Номер патента: 416459

Опубликовано: 25.02.1974

МПК: F04F 1/18

Метки: 416459

...для разжижения навозной жижи. к сельскому хо тя откачки из жижи.я откачки навозной колодцев, выполненго насоса (эрлифта), жижи по трубе сжательной глубине козяиснеглу о предлагаемое устрезами основных раподъем- сжатый оотводя 1. Устройство д включающее пако мер, приямок, вса0 ный подъемник,чя удаления жидкого пительную емкость, сываюц 1 ую трубу и э отличающееся те авоза напри рлифт м, что Изобретение относится ву и предназначается дл боких приямков навознойИзвестно устройство дл жижи из жижеприемных ное в виде пневматическо обеспечивающего подъем тым воздухом (при значи лодца). Целью изобретения является обеспечение надежного всасывания и подъема жидкого навоза из приямков, независимо от их глубины.Это достигается тем, что эрлифтный...

Номер патента: 416460

Опубликовано: 25.02.1974

МПК: F04F 1/18, F25B 41/00

Метки: 416460

...воду и растворимые в ней аммиак, длифатцческие амины, углекислый газ. Давление в контуре поддерживают близким к атмосферному.5 На чертеже показан циркуляциоцный контур для осуществления описываемого способа перемещения жидкости.Раствор газа в жидкости нагревают источником тепла 1, например, в виде электрона- О гревателя. Выделившийся газ через барботер2 попадает в счижшою часть подъемного кана.ла 3. Образующаяся здесь газо-жидкостная смесь поднимается, выталкиваемая жидкостью, поступающей из опускного канала 4.5 Газ в подъемном канале 3, контактирующий сокружающей холодной жидкостью, постепенно растворяется в цей по мере движения вверх.Нерастворившцеся пузырьки газа собираются в колпаке 5, откуда газ по линии 6 отсасы- О вается...

Номер патента: 553363

Опубликовано: 05.04.1977

Автор: Рафалович

МПК: F04F 1/18

Метки: газлифт

...трубы, через которые пропускается электрический ток, нагреваются неравномерно из-за различного электрического сопротивления отдельных участков 2 и 3, переменной толщины стенок заборной трубы. Это обусловливает очаговый характер кипения перекачиваемой жидкости, способствует равномерному насыщению жидкости пузырьками пара.Образующаяся парожидкостна я смесь 9 поднимается вверх по подъемной трубе 7.Заборная труба 1 может иметь участки 2, 3 из материалов различной теплопроводности с ограничительным кожухом 4 и теплопроводом 5, противоположный конец которого омывается источником подогрева 6, например горячей водой (фиг. 3).Заборная труба и теплопровод имеют ограничительный кожух 4, выполненный из тепло- изоляционного материала....

Номер патента: 566973

Опубликовано: 30.07.1977

Авторы: Голов, Журов, Зезянов

МПК: F04F 1/18

Метки: эрфлит

...включает подъемну 1 о трубу, состоящуюиз верхней съемной части 1 и нижней части 2, стационарно установленной в электролизер. Части 1 и 2 подъемной трубы свободно 25 стыкуются во втулке 3. Нпкнт 111 часть подьемной трубы оборудована заборной трубой 4, а верхняя часть - воздухоотделнтелем 5 и сливным патрубком 6. Воздуховодная трубавведена соосно внутрь обеих частей подьем566973 Затух 25 30 Составитель Ю. Кузнецовдактор Н. Богатова Техред А, Камышникова Корректор Л. Орло ПодписноССР Тираж 881Совета Министрооткрытийкая наб., д, 4/5 Изд, Мв 610 ИИПИ Государственного комитет по делам изобретений 113035, Москва, Ж, РаушЗаказ 1829 1 пографпя, пр, Сапунов ной трубы и может свободно подниматься и опускаться относительно подъемной трубы и...

Номер патента: 629368

Опубликовано: 25.10.1978

Авторы: Казарян, Мазуров, Пышков, Федоров, Филоненко

МПК: F04F 1/18

Метки: зазлифт

...углеводородным газом, и629368 Источники информапии, принятые во вни.зз мание при экспертизе:1. Авторское свидетельство СССР Яф 553363,кл. Е 04 Г 1/18, 1975.имеющую приямок для увеличения глубины заглубления под гидродинамический уровень и уменьшения мертвого пространства в емкости, спускают с поверхности земли колонну рабочих труб, служащих для подъема газо. жидкостной меси.В начальный период жидкость через входные отверстия 4 в нижней части основания 2, расположенные ниже уровня установки сопла 6, заполняет межтрубное пространство и через 1 О сопло 6 свободно проникает во внутреннюю полость внутреннего патрубка 5, заполняя ее доверху. Внутренний патрубок 5 с размещенным в нем электронагревателем 9 служит в качестве парогенератора. Для...

Номер патента: 640046

Опубликовано: 30.12.1978

Авторы: Кирсанова, Копытов, Петров, Поротиков, Чернобук

МПК: F04F 1/18

Метки: насос, парлифтный

...подъем и подмешивание газа 1.Недостатком известного устрется сложность конструкциифективность.Наиболее близким к изобретению техническим решением является парлифтный насос, содержащий подъемную трубу с разрядной камерой, в которой установлены изолированные электроды, подключенные к источнику электроэнергии 2.Недостатком такого насоса является малая производительность, связанная с малой эффективностью парообразования.Цель изобретения - повышениедительности путем интенсификациразования.Это достигается тем, что между элек дами установлены изолированные про ники,На чертеже схематично изображен насос,продольный разрез.Он содержит подъемную трубу 1, разрядную камеру 2 с изолированными электродами 3, подключенными к источнику...

Номер патента: 652354

Опубликовано: 15.03.1979

Автор: Исмагилов

МПК: F04F 1/18

Метки: эрлифт

...ста- .кана под действием сжатого воздуха.На чертеже схематически показанэрлифт, продольный разрез.Эрлифт содержит пульпопровод 1,концентрично расположенную в нем воздушную трубу 2, подключенную к источнику сжатого воздуха (на черт. непоказан) с кольцевым упором 3 и отверстиями 4, запорный элемент, выполненный в виде стакана 5, разие-ценного в воздушной трубе 2 и имеющего на боковой поверхности окна би пружину 7.Описываемый эрлифт работает следующим образом."3При подаче воздуха в воздушную трубу 2 стакан 5, прижатый в исходном положении пружиной 7 к кольцевому упору 3, перемещается в осевом направлении, преодолевая усилие пружины 7. При совмещении отверстий 4 с окнами б воздух из воздушной трубы 2 5 выходит в пульпопровод 1 и,подхватывая...

Номер патента: 681226

Опубликовано: 25.08.1979

Авторы: Гейер, Данилов, Мизерный

МПК: F04F 1/18

Метки: эрлифтная

...в кольцевом коллекторе 3 и через отверстия диаметром 4 - 6 мм в решетке 6, суммарная площадь которых составляет 2 - 3 площади поперечного сечения воздухопровода 4, попадает в конический насадок 5. Решет681226 Формула изобретения 3ка 6 способствует более равномерному поступлению сжатого воздуха в конический насадок 5 и позволяет избежать раскручивания в нем потока сжатого воздуха, что приводит к снижению удельного расхода сжатого воздуха и гидравлических потерь от его вихревого движения. Двигаясь в ко 5 ническом насадке 5 восходящим упорядоченным потоком, увеличивающим свою скорость по мере уменьшения площади его поперечного сечения, сжатый воздух проходит кольцевой зазор 7, в котором его ско рость достигает максимальной величины, и...

Номер патента: 681227

Опубликовано: 25.08.1979

Авторы: Бадеев, Заворотынский, Зуев, Пузырев

МПК: F04F 1/18

Метки: подъема, пульпы, эрлифт

...подъемной трубы регулируется винтами 7. Изобретение относится к средствам транспортирования тяжелых суспензий, пульп, в частности рудных, и может быть использовано в горнодобывающей и горнообога 1 ительной промышленности.Известен эрлифт, содержаший подъемную трубу и возлухсвод с форсунками 1.Недостатком такого эрлифта является малая надежность и сложность регулирования производительности.Наиболее близким к изобретению по технической сути и достигаемым результатам является эрлифт для подъема пульпы, содериагций воздуховод, связанный с подъемной трубой посредством диафрагмы 21.Недостатком такого эрлифта является малая надежность, связанная с расположением диафрагмы в нижней части в контакте с пульпой.Цель изобретения - повышение...

Номер патента: 684161

Опубликовано: 05.09.1979

Автор: Исмагилов

МПК: F04F 1/18

Метки: пульпоподъемное

...ж дкосгь подается по напорной ,рубе 1 . попадает в коллектор 2. Изколлектора 2 часть ее распределяется во всасывающий наконечник 5 и часть, проходя через отверстия 3 на боковой поверхности 4 коллектора 2, попадает в полость корпуса 8 рыхлителя 9 и выбрасывается наружу через размывающие насадки 2 в виде струи. Вода, проходя через полость корпуса 8, производит динамическое давление на лопатки 13, в результате чего корпус 8 с жестко скрепленными с ним фрезой 10, размывающими насадками 12 и наружными ребрами 11 приводится во вращение. При этом струи размывающих насадков 12 разрушают и раз" рыхляют грунт в зоне всасывания, Эти же струи и наружные ребра 11 корпуса 8 турбулизуют поток и отгоняют древесные остатки из зоны всасывания....

Номер патента: 687267

Опубликовано: 25.09.1979

Авторы: Логвинов, Стегниенко

МПК: F04F 1/18

Метки: воздуха, многоступенчатой, расхода, сжатого, установки, эрлифтной

...клапаны и регуляторы соотношения не показаны),Способ осуществляется следующимобразом.Сжатый воздух от компрессорнойстанции нагнетается в сборный коллектор 2, откуда он поступает потрубопроводам 3, 9, 10 и 11 к камерам смешения соответствующих ступеней эрлифтной установки (количествотрубопроводов определяется числомступеней) . Измеряют перепад давленияна дросселе 1. В соответствии с известным для каждой конкретной установки диапазоном дополнительно измеряют давление сжатого воздуха всборном коллекторе 2 и с учетом перепада давления - на дросселе 1. Регистраторы 6 перепада давления надросселях 1 и регистраторы 7 давления в сборном коллекторе 2 преобразуют текущие значения этих парамет -ров в пропорциональные унифицированные пневматические...

Номер патента: 709839

Опубликовано: 15.01.1980

Авторы: Аввакумов, Мачикин

МПК: F04F 1/18

Метки: работы, эрлифта

...определяют предварительно при неко.тором постоянном расходе транспортирующегогаза. Отношение частоты ввода порций транс- Опортирующего газа к частоте собственных колебаний эрлифта необходимо поддерживать0,5 - 5,0, При снижении частоты ниже укаэанныхпределов в режимах, близких к оптимальным,может снизиться пропускная способность эр.15лифта, Максимальный эффект достигается призначениях этого отношения 0,8-2,5, Дальнейшее повышение этой величины не улучшаетиспользование транспортирующего газа, однако вработа эрлифта при этом более стабильна, значительно уменыпаются пульсации расхода. Увеличение отношения частот вьцце 5,0 практически никакого влияния нэ работу эрлифта не3 709839Применение такого способа работы эрлнф- подъемной...
