Стенд для испытания манжетных уплотнений

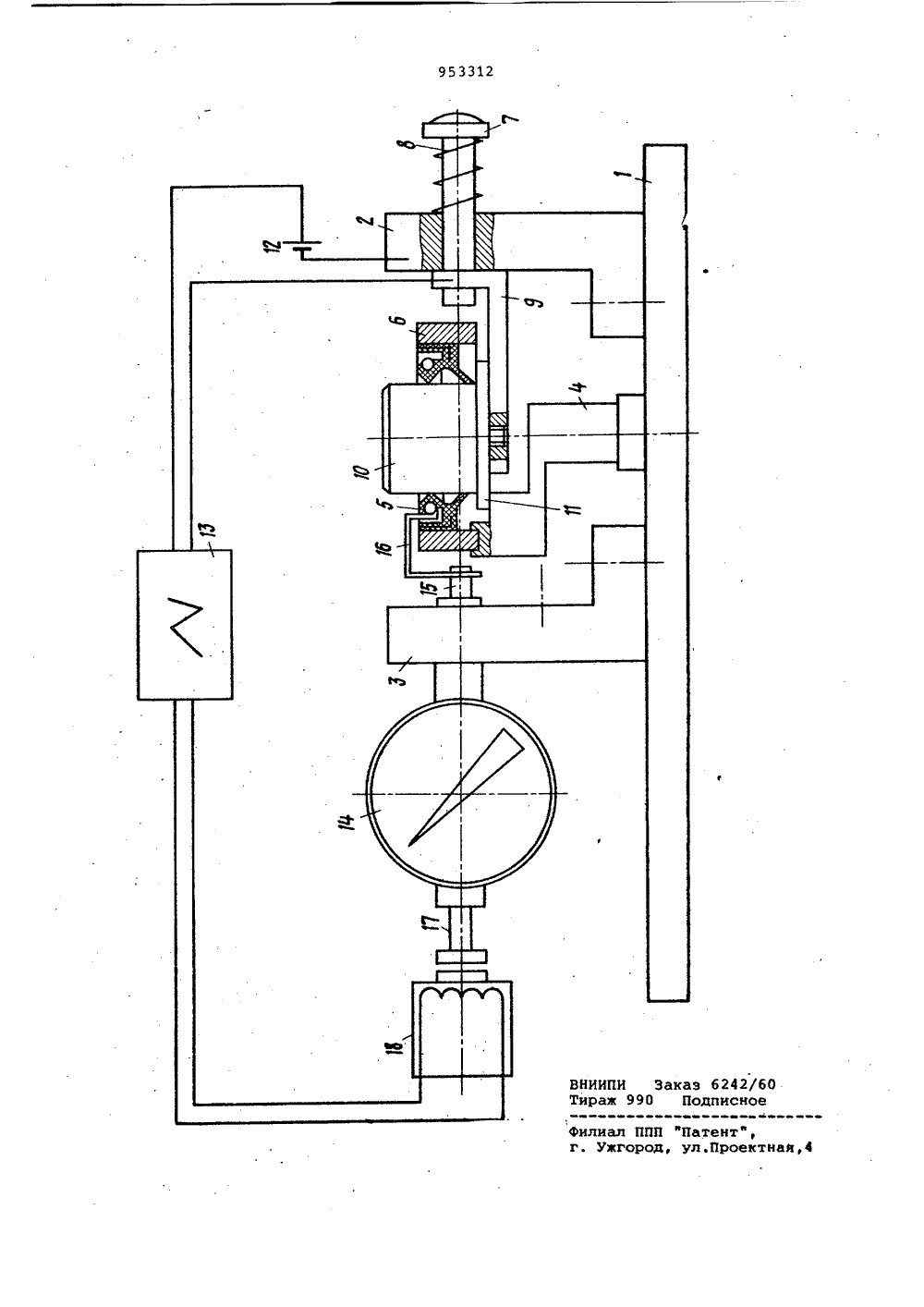

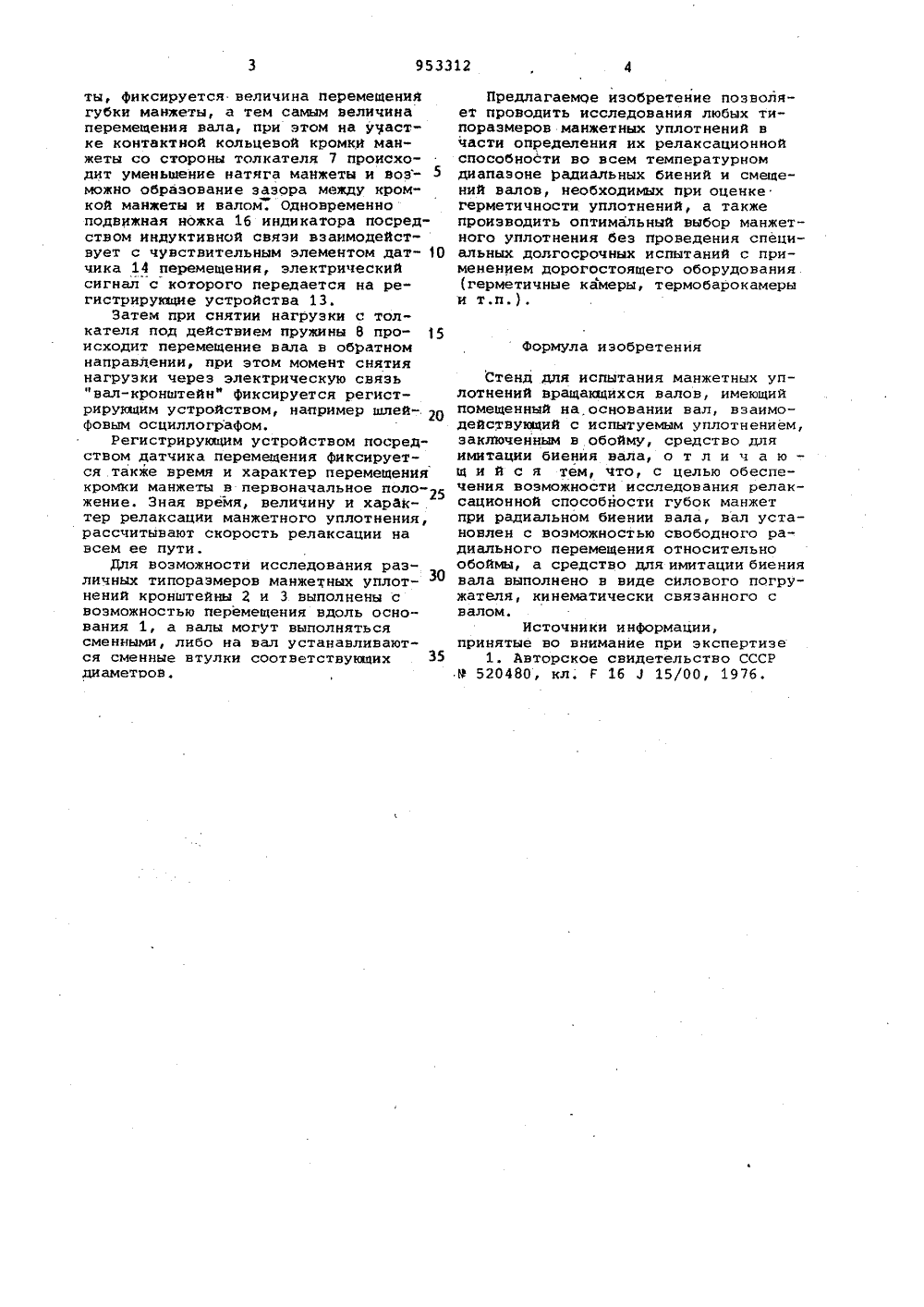

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ СОюз СОВВтскихСоциалистическихРеспублик р 11953312с присоединением заявки НоГосударственный комнтет СССР но делам нзобретеннй н откратнй(54) СТЕНД ДЛЯ ИСПЫТАНИЯ МАНЖЕТНЫХ УПЛОТНЕНИЙИзобретение относится к уплотнительной технике.Известны стенды для испытания манжетных уплотнений, включающие установленный на основании вал, взаимодействующий с испытуемым уплотнением, заключенным в обойму., и средство для имитации биения вала, выполненное в виде оправки, эксцентричной оси вала 1). Недостатком известных стендов является то, что они не предусмотреныдля исследования релаксационной способности губки манжеты при радиальномбиении вала.Целью изобретения является обеспечение.воэможности исследования релаксационной способности губок манжетпри радиальном биЕнии вала, 20С этой целью вал установлен с возможностью свободного радиального перемещения относительно обоймы с манжетой, а средство для имитации биениявала выполнено в виде силового нагружателя, кинематически связанного свалом,На чертеже показан стенд для испы-,тания манжетных уплотнений.Стенд состоит иэ основания 1, накотором установлены кронштейны 2 и с возможностью продольного перемещениявдоль основания. К кронштейну 4 жестко крепится испытуемая манжета 5,заключенная в обойму 6. В корпусекронштейна 2 установлен толкатель 7с пружиной 8. К гладкому концу толкателя 7 прикреплен кронштейн 9, накотором жестко установлен вал 10 снаправляющей 11. Вал 10 имеет возможность свободного перемещения вдольоснования. Вал 10 и кронштейн 2электрически связаны между собой посредством источника 12 питания с регистрирующим устройством 13. В кронштейне 3 соосно с толкателем установлен индикатор 14 перемещения, одна подвижная ножка 15 которого черезскобу 16 контактирует с губкой манжеты 5, а другая подвижная ножка 17индуктивно связана с чувствительнымэлементом датчика 18 перемещения, который связан с регистрирующим устройством,Стенд работает следующим образом, С помощью толкателя 7 задается перемещение вала 10, равное величине исследуемого радиального биения вала. Индикатором 14 перемещения, подвижная .ножка 15 которого через скобу 16 взаимодействует с губкой манже 953312ты, фиксируется величина перемещения губки манжеты, а тем самым величина перемещения вала, при этом на участке контактной кольцевой кромки манжеты со стороны толкателя 7 происходит уменьшение натяга манжеты и воз" 5 можно образование зазора между кром" кой манжеты и валом. Одновременно- подвижная ножка 16 индикатора посредством индуктивной связи взаимодействует с чувствительным элементом дат чика 14 перемещения, электрический сигнал с которого передается на регистрирующие устройства 13.Затем при снятии нагрузки с толкателя под действием пружины 8 про исходит перемещение вала в обратном направлении, при этом момент снятия нагрузки через электрическую связь "вал-кронштейн" фиксируется регистрирукцим устройством, например шлей фовым осциллографом.Регистрирующим устройством посредством датчика перемещения фиксируется .также время и характер перемещения кромки манжеты в первоначальное положение. Зная время, величину и характер релаксации манжетного уплотнения, рассчитывают скорость релаксации на всем ее пути.Для возможности исследования различных типоразмеров манжетных уплот-нений кронштейны 2 и 3 выполнены с воэможностью перемещения вдоль основания 1, а валы могут выполняться сменными, либо на вал устанавливаются сменные втулки соответствующих 35 диаметоов. ПредлагаемОе изобретение позволяет проводить исследования любых типоразмеров манжетных уплотнения в части определения их релаксационной способности во всем температурном диапазоне радиальных биений и смещений валов, необходимых при оценке герметичности уплотнений, а также производить оптимальный выбор манжет- ного уплотнения без проведения специальных долгосрочных испытаний с применением дорогостоящего оборудования (герметичные камеры, термобарокамеры и т.п.). Формула изобретенияСтенд для испытания манжетных уплотнений вращающихся валов, имеющийпомещенный на,основании вал, взаимодействующий с испытуемым уплотнением,закхйоченным в обойму, средство дляимитации биения вала, о т л и ч а ю -щ и й с я тем, что, с целью обеспечения возможности исследования релаксационной способности губок манжетпри радиальном биении вала, вал установлен с возможностью свободного радиального перемещения относительнообоймы, а средство для имитации биениявала выполнено в виде силового погружателя, кинематически связанного свалом.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 520480, кл. Г 16 3 15/00, 1976.
