Данилов

Номер патента: 1280281

Опубликовано: 30.12.1986

Авторы: Антоненко, Горбачев, Данилов, Кивензор, Цой

МПК: F25B 13/00, F25B 29/00

Метки: насоса, нулевой, работы, режиме, теплового, холодопроизводительности

...ул.Проектная, 4 Изобретение относится к холодильной технике, в частности к тепловымнасосам для комплексного полученияхолода и тепла, и может быть, в частности, использовано в сельском хозяйстве в линиях первичной обработкимолока на фермах и пастбищах,Цель изобретения - снижение металлоемкости.На чертеже представлена схема теплового насоса для осуществления предлагаемого способа.Тепловой насос содержит компрессор 1, конденсатор-утилизатор 2 тепла конденсации (водонагреватель),конденсатор 3 с воздушным обдувом,дроссельный орган 4, испаритель 5,дополнительный дроссельный орган 6и переключатели 7 и 8, Между компрессором 1 и конденсатором-утилизатором 2 может быть установлен форконденсатор 9. Тепловой насос работает следующим25 образом.В...

Номер патента: 1279910

Опубликовано: 30.12.1986

Авторы: Данилов, Чернов

МПК: B63H 11/10

Метки: водометный, движитель

...расположенными в горизонтальной плоскости по обе стороны от обтекателя (не показано), На ступице 5 спрямляющего аппарата фланцем 15 носовой части жестко закреплен Г-образный патрубок 16. Кормовая часть этого патрубка выполнена с наружной цилиндрической поверхностью 17. В обтекателе наружной цилиндрической поверхностью 18 кормовой части установлен второй Г-образный патрубок 19 с возможностью продольного перемещения. В носовой части патрубка 19 выполнена внутренняя цилиндрическая расточка 20, в которой смонтирован подшипник 21. Подшипником 21 патрубок 19 установлен с возможностью поворота вокруг общей оси штырей 12 и пальцев 13 на цилиндрическую поверхность 17 патрубка 16. Полость 9 внутри ступицы рабочего колеса отверстием 22 в...

Номер патента: 1279826

Опубликовано: 30.12.1986

Авторы: Ветвицкий, Герасимович, Данилов, Данилова, Карнаух, Никитин

МПК: B28B 21/78

Метки: бетонных, смесей, тепловой, трубчатых

...пластины 11 вдоль центральной оси корпуса перфорированного конического сердечника 9 выполнены таким образом, чтобы обес печить вращение среды внутри изделия в одном направлении.Для увлажнения воздуха в подводящем трубопроводе 3 может быть установлена форсунка 15. 50Устройство для тепловой обработки трубчатых изделий из бетонной смесиработает следующим образом.В смонтированный на основании цилиндрический корпус 1 посредством 55специальной траверсы устанавливаютизделие на кольцевом поддоне 7, Затем закрывают крышкой 2. Воздух, по 2 б 2догретый в воздухонагревателе б сп 1 эмощью вентилятора 4, подается тангенциально внутренней поверхности корпуса 1, в результате чего образуетсявИхревое устойчивое движение вокругиэделия,Отдав часть...

Номер патента: 1279571

Опубликовано: 30.12.1986

Авторы: Галынский, Данилов, Спесивцев

МПК: A01D 17/00, B65G 47/40

Метки: загрузочный, корнеклубнеплодоуборочных, машин, транспортер

...Государственного комитета ССС по делам изобретений и открытий 3035, Москва, Ж;.35, Раушская наб., дПодписи нно-полиграфическое предприятие, г. Ужгород, ул. Проектна Производс 1 12795Изобретение относится к сельскохозяйственному машиностроению, в частности для уборки корнеклубнеплодов,Цель изобретения - уменьшение повреждений корнеклубнеплодов при их выгрузке в транспортное средство.На чертеже схематично изображен загрузочный транспортер, вид сбоку.Загрузочный транспортер состоит из шарнирной рамы 1, охватываемой 10 эластичным полотном 2, на котором размещены Г-образные лопасти 3 с внутренней вогнутой криволинейной поверхностью, закрепленные тыльной стороной по ходу движения полотна, кото рое охватывает ведущий 4 и ведомый 5 вал,...

Номер патента: 1278488

Опубликовано: 23.12.1986

Авторы: Голоскоков, Данилов, Коллеров, Тимошин, Чепыжова

МПК: F04D 19/04

Метки: вакуумный, насос, турбомолекулярный

...меньше глубины Н, расцое кольцо 12. Полость корпуса 6 ЭД 5 заполнена инертным газом под давлением, равным половине атмосферного. Легкоплавкий металл в зазоре, образованном гильзой 13 в расточке 10, а также магнитная жидкость в зазоре, образованном элементом 15 в канавке 9, обеспечивают герметичность полости насоса от полости корпуса 6 ЭД 5 и исключают проникновение в полость насоса паров органических жидкостей, используемых для смазки опор вала 4. 1 з.п. ф-лы, 1 ил. 2точки 10, но превышает высоту Н треугольного буртика 14.Насос работает следующим образом.Газ, поступающий на вход насоса, взаимодействует со статорными дисками 2 и ротором 3 и переносится к выходу из насоса. Легкоплавкий металл в зазоре, образованном гильзой 13 в...

Номер патента: 1278332

Опубликовано: 23.12.1986

Авторы: Агафонов, Блен, Данилов, Ицко, Калаус, Корнеев

МПК: C04B 28/24

Метки: вяжущее

...с силикатом тетрабутиламмонияи добавляют к полученному вяжущемуразмолотые наполнители, Содержаниекомпонентов, мас.7.:Калиевое жидкоестекло 35Окись железа 50Каолин 5Силикат тетрабутиламмония 1050П р и м е р 2. Приготовление вяжущей композиции ведут аналогично примеру 1.Содержание компонентов,мас.7.: Калиевое жидкоестекло 30Окись железа 47Мел 860 45246 Прочность при ударе определяютдля металлической подложки на приборе. Испытания проводят через 2 суттвердения на воздухе,Результаты испытаний приведены втаблице.Как видно из таблицы, величинаадгезии и прочности при ударе предлагаемого состава значительно выше,чем у известного. Силикат тетрабутиламмония 15П р и м е р 3. Приготовление вяжущей композиции ведут аналогично примеру 1....

Номер патента: 1278232

Опубликовано: 23.12.1986

Авторы: Ветвицкий, Герасимович, Данилов, Данилова, Никитин, Ройзин, Эпштейн

МПК: B28B 21/78

Метки: тепловлажностной, трубчатых

...воздухоотводя- З 5 щие лопатки: внешняя 16 и внутренняя 17, а каналы 15 выполнены тангенциальными. В основании 2 камеры выполнено отверстие 18 для выхода конденсата.Внутри экрана 8, соосно ему, смонтиро О. ван завихритель-вставка 19, выполненный в виде криволинейных лопаток 20, расположенных по кольцу и тангенциально ориентированных к периферийной поверхности экрана 8.К нижним кромкам криволинейных лона ток 20 прикреплены соосно экрану 8 приемный патрубок 21 и кольцевой обтекатель 22.Устройство работает следующим образом. В камеру посредством специальной траверсы устанавливают изделие 9 на рамке- поддоне 10. Пар подант во внутреннюю полость изделия 9 с помощью паропровода 13 и сопла Лаваля 14. Вертикальная, направленная вверх, струя...

Номер патента: 1278199

Опубликовано: 23.12.1986

Авторы: Андреева, Вишнякова, Данилов, Эминов

МПК: B25J 7/00

Метки: манипулятор

...упругодеформиется захватный орган, выполненный изупругодеформируемых криволинейныхтрубок 14, Полости упругодеформируемых элементов манипулятора соединень 1трубопроводами с источником подводимой энергии. 4 ил. руемой руки 3 закреплен тройник 11,герметично связанный с симметричнорасположенными относительно негоупругодеформируемыми криволинейными 5трубками 12 с одной стороны и с компенсационной трубкой 9 - с другой.Свободные концы упругодеформируемых криволинейных трубок 12 жесткосоединены с коллектором 13, которыйс одной стороны герметично соединенс компенсационной трубкой 10, а сдругой стороны - с захватным органом,вь 1 полненным в виде упругодеформируемых криволинейных трубок 14.Манипулятор работает следующим образом.По трубопроводу...

Номер патента: 1277292

Опубликовано: 15.12.1986

Авторы: Бондарчук, Воробьев, Данилов, Оськин, Тубис

МПК: H02H 7/09

Метки: защиты, несимметрии, обрыве, питающей, работы, сети, трехфазного, фаз, электродвигателя

...появляется ЭДС, управляющая дополнительным транзистором 14, Начинает работать усилитель 12 переменноготока и сигнал управления поступаетна управляющий электрод тиристора 27.Последний открывается, катушка 9 исполнительного реле 1 О обесточивается,его геркон 11 размыкает контакты вцепи катушки магнитного пускателя,электродвигатель отключается от сети (на схеме магнитный пускатель иэлектродвигатель не показаны).При обрыве нулевого провода И исчезает напряжение на стабилизированном источнике 1 питания, катушка 9исполнительного реле 10 обесточивается, что приводит к отключению электродвигателя. 20 Для предотвращения ложного отключения электродвигателя помехами различного происхождения в устройствепредусмотрено их...

Номер патента: 1277287

Опубликовано: 15.12.1986

Авторы: Бондарчук, Воробьев, Данилов, Оськин, Тубис

МПК: H02H 5/04, H02H 7/08

Метки: защиты, температурной, электродвигателя

...позволяет снизить напряжение питания блока управления и уменьшить величины входящих в него резисторов. Это приводитк повышению нувЖгвительности устройства, так как при температуре срабатывания становятся соизмеримыми веэлектродвигателя 11 выше предельнодопустимого значения, сопротивлениецепи позисторов возрастает, сигнал,поступающий от них на блок 12,уменьшается, транзистор 14 открывается, транзистор 15 закрывается, при 10этом открывается тиристор 27, катушка 23 обесточивается, что приводитк размыканию геркона 30. Катушка 32магнитного пускателя в этом случаетакже обесточивается и контакты 34 15размыкаются, отключая от сети электродвигатель 11.При обрыве цепи позисторов схемасрабатывает аналогично.При.снижении сопротивления...

Номер патента: 1277110

Опубликовано: 15.12.1986

Авторы: Данилов, Крылов, Соколов

МПК: G06F 9/50

Метки: заданий, между, распределения, эвм

...будет направлен на первую ЭВМ,поступивший на группу входов 12 второй запрос - на вторую ЭВМ и т.д.Таким образом, в режиме повышенной производительности поступающийна вход 12 устройства запрос направляется на ЭВМ с минимальной загрузкой и решается там. Режим повышенной надежности.В исходном состоянии в регистр 8 записан код 11111, счетчики 2 и триггеры 14 и 15 блока 1 приоритета установлены в состояние "0". Записанный в регистр 8 код 11111 будет всегда больше кода числа решаемых задач счетчика 2, следовательно, на выходе первой схемы 3 сравнения будет10 4 50 3 12771 разрешающий потенциал, который через элемент ИЛИ 7 поступит на первые входы всех трех элементов И 4.При поступлении на группу входов 12 запроса на вход 11 поступает...

Номер патента: 1276497

Опубликовано: 15.12.1986

Авторы: Бирман, Гудцев, Данилов, Ерошкин

МПК: B27M 3/06

Метки: лицевого, набора, паркета, покрытия

...5, причем поверхности траков 16 и площадок 5 расположены в одной плоскости, а рама 1 имеет .размещенные между цепями транспортера 11, взаимодействующие со съемными штьгрями 14 направляющие выступы 17.Кроме того, в устройстве имеется толкатель 18 с направляющими 19 и пневмоприводом 20 для сталкивания паркетных рядов на приемный стол 2.Устройство работает следующим образом.Узлом 3 подачи паркетную планку 4 перемещают до упора б, площадкой 5, укрепленной на оси 12 цепного транспортера 11, которая перемещается вверх, захватывают паркетные планки 4 в количестве, предусмотренном для одного квадра 10, при этом ось 12 цепного транспортера 1 проходит в проеме узла подачи 3. Площадки 5 всегда расположены вертикально, так ,как снабжены...

Номер патента: 1276496

Опубликовано: 15.12.1986

Авторы: Бирман, Гудцев, Данилов, Ерошкин, Пичугина

МПК: B27M 3/04

Метки: квадров, линия, паркета

...8 поперечными пазами 10, при этом продольный суппорт 4 смонтирован на верхней, плоскости опорной плиты 8, а поперечйый суппорт 5 в нижней части рабочего стола 3, который выполнен вертикально подвижным с поперечными прорезями 11 и размещенными на верхней плоскости стола 3 продольными пазами 12.Кроме того, в устройстве имеются упоры 13, для ограничения движения продольного 4 и поперечного 5 суппортов. На поперечном суппорте 5 установлен блок пил 14, а на продольном суппорте - блок пил 15, Привод включает электродвигатели 16-19. Вггоки пил 14 и 15 установлены соответственно на валах 20 и 21. Линия включает в себя лущильный станок 22, укладчик 23 и транспортер 24.Линия работает следующим образом.Чураки подают на лущильный станок 22,...

Номер патента: 1276338

Опубликовано: 15.12.1986

Автор: Данилов

МПК: A61B 17/56

Метки: артропластики, межфаланговых, пальцев, суставов

...полученного лоскута выкраивают четырехугольник длиной, равной расстоянию между сформированными каналами. На верхнем и нижних краях четырехугольника выкраивают четыре ленты. Расстояние между лентами, расположенными на одноименных краях четырехугольника в месте их основания, равно диаметру кости. Свободные концы лент выходят на наружные края трансплантата. Ширина лент равна двум диаметрам костных каналов для прочности и возможности их проведения посредством свертывания в трубочку. Ленты имеют расширение у основания до трех диаметров каналов для создания прочности их фиксации. Две накрест расположенные полоски проводят через костные каналы. Ленты проводят по вентральной поверхности. Свободные края четырехугольника проводят вокруг суставных...

Номер патента: 1275768

Опубликовано: 07.12.1986

Авторы: Данилов, Макитрин, Мерзляков, Федоров

МПК: H03M 1/24

Метки: код, перемещения

...напряжения Б и Н , На выходе сумматора 16 формируется напряжение (фиг. 24, поз. 3): 5(2)где Кг и К - коэффициенты весовогосуммирования.На первый вход двухпорогового компаратора 17 подается напряжение П,на второй вход которого подводитсянапряжение БВ момент времени С напряжение 1511,1 равно напряжению смещения ЕВмомент временинапряжение Г = О.В момент времени Сг Б = Б и, учитывая выражения (1) и (2), можнополучить20о(Кгц + КэЦэ) (3)где С = 1: . - , - интервал времениизмерения, Кг = 0,61, Кз = 1.Введение в схему интегратора 14отрицательного смещения - Е ,позволяет значительно уменьшить адитивнуюпогрешность преобразования.С выхода компаратора 17 сигналы(фиг. 3, поз. 25) поступает на элемент И 18, на второй вход которогопоступают...

Номер патента: 1275326

Опубликовано: 07.12.1986

Авторы: Данилов, Куликовский, Мартяшин, Чернецов

МПК: G01R 27/02

Метки: двухполюсных, колебательных, параметров, трехэлементных, цепей

...выражением (фиг 2 Ц,) По С , 2 Ц о С х г. Выходное напряжение фильтра 9 нижних частот 1(г:) равно (фиг.3 П ) 1 Зо Сх Зо С х,С, При этом выходное напряжение первого вычитателя 6 напряжений Пт, е. определяется значением емкости С , а выходное напряжение второго вычитателя 7 напряжений Б (С) пропорционально значению емкости Сггга хгС,третьего вычитателя 8 напряжений через последовательно соединенные усилитель-ограничитель 10, умножитель11 частоты и преобразователь 12 час-.тота-напряжение соединен с вторымвходом умножителя 13 напряжений, Выходами преобразователя являются выходы первого 6 и второго 7 вычитателей напряжений, преобразователя 12частота-напряжение и умножителя 13напряжений.Преобразователь работает следующимобразом.По сигналу...

Номер патента: 1275120

Опубликовано: 07.12.1986

Авторы: Быковский, Данилов, Демчинский

МПК: F04D 29/04

Метки: насос, центробежный

...3 высокого давления, и установленный в камере 7 вкладыш 8, зафиксированный от углового поворота. На втулке 6 закреплен шариковый подшипник 9, вкладыш 8 установлен на последнем и размещен в камере 7 с образованием с корпусом 1 осевого и радиального зазоров Ь и о , при этом радиальная ось 10 камеры 7 расположена по направлению вектора максимальной радиальной силы Ур, Ротор 5 включает рабочее колесо 11 с ведомым диском 12, на котором и закреплена втулка 6. Диск 12 установлен с осевым зазором бз относительно вкладыша 8,При работе насоса возникает радиальная сила, вызванная неравномерностью поля скоростей и давлений на окружности выхода из колеса 11. Неравномерность параметров потока является следствием несимметричности спирального...

Номер патента: 1274154

Опубликовано: 30.11.1986

Автор: Данилов

МПК: H03K 23/66

Метки: деления, делитель, дробным, коэффициентом, управляемый, частоты

...сумматора 3 переписывается в регистр 8, асумма с выхода сумматора 11 - в регистр 9, Импульсами с шины 2 содержимое регистра 8 переписывается врегистр 1. После этого на выходахсумматоров 3 и 11 образуются новые ссуммы, которые инверсными импульсамис шины 2 переписываются в регистры 8и 9 соответственно,Цикл, описанный выше, повторяется до тех пор, пока сумма содержимого регистра 1 и кода И не станетбольше емкости Ис сумматора 1. Приэтом на его выходе переноса появляется уровень "1". В результате на выходе элемента 12 НЕ устанавливается "0" и выход регистра 8 переходитв третье состояние, а выходы регистра 9 включаются. При этом импульсыс шины 2 через элемент НЕ 10 и 7начинают поступать на шину 6, Содержимое регистра 9 переписывается...

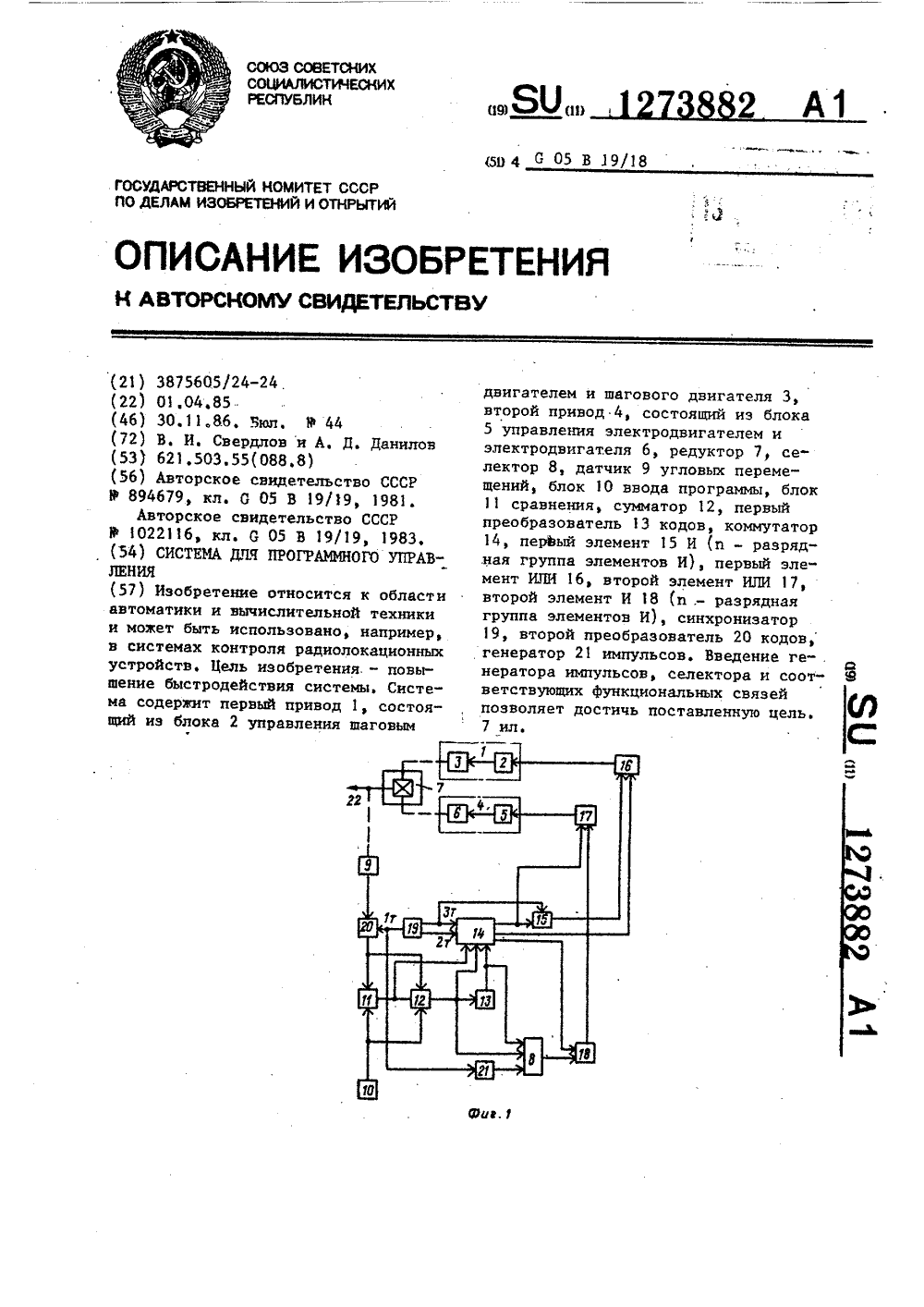

Номер патента: 1273882

Опубликовано: 30.11.1986

Авторы: Данилов, Свердлов

МПК: G05B 19/18, G05B 19/406

Метки: программного

...пер- генератора 21 импульсов. Импульс 2 вым импульсным сигналом синхрониза- го такта синхронизатора 19 с частотой= 5,28 кГц, задержанный относиЕсли обозначить, например, 14-раз- тельно импульса 1-го такта на 2 мкс,рядный двоичный код блока 10 ввода синхронизирует работу коммутатора 14,программы, поступающий .на первые а импульс 3-го такта с частотой Ггвходы блока 11 сравнения.и сумматора = 330 Гц сдвинутый относительно им 12 через А, а 14-разрядный код теку пульса 2-го гакта на 2 мкс, поступащего положения нагрузки через Б, то 40 ет на втоРой вход коммутатора 14 исигналы, Формируемые блоком 11 срав на вход первого элемента И 25,нения, поступающие на вход сумматора 12 и начетвертый вход -. Частота Г = 5;28 кГц обусловленай вход...

Номер патента: 1273736

Опубликовано: 30.11.1986

Авторы: Данилов, Жуков, Мельканович, Шейко

МПК: G01C 11/02

Метки: панорамный, фотоаппарат

...доски. Прижимная доска 20 под воздействием пружин 21 упирается в упоры,закрепленные на рамке 17. Высота 2.упоров выбрана так, что между прижимной доской 21 и выравнивающимстеклом 19 образуется малый зазор, который, с одной стороны, гарантирует требуемую точность выравнивания фотопленки, с другой - ее свободное перемещение через устройство выравнивания, Такая конструкция устройства выравнивания гарантирован" но обеспечивает необходимую высокую точность выравнивания фотопленки. Выравнивающие валы 16 предназначены для обеспечения входа и выхода фотопленки из выравнивающего устройства без перекосов. Опорная лента 1 О предназначена для удержания фотоплен-. ки по всему кадру в плоскости, близкой к плоскости наилучшей резкости. Она...

Номер патента: 1270054

Опубликовано: 15.11.1986

Авторы: Благирев, Данилов, Мамедов, Чернов

МПК: B63H 11/10

Метки: водометного, движителя, реверсивно-рулевое

...рычагами 14 с приводом,поворотное сопло соединено ушами 15корпуса 2 и тягами 1 б с приводом(приводы не показаны). Торцы 17 обтекателя 3 и 18 кольцевой рубашки 7лежат в одной плоскости, торец 191корпуса 2 смещен от этой плоскостив сторону оси поворотного сопла. Углы.Ы и 5 равны между собой.При работе водометного движителяна режиме переднего хода створки 4находятся в открытом положении. Потокводы выбрасывается. прямо вдоль осидвижителя, создавая тягу переднегохода. Для управления на переднем ходупроизводится поворот за уши 15 корпуса 2 поворотного сопла, на обтекатель3 вращение передается поводками 13при этом поток воды выбрасывается подуглом к оси движителя, чем создается 5 10 15 20 25 30 абоковая сила для маневрированиясудна.Для...

Номер патента: 1270053

Опубликовано: 15.11.1986

Авторы: Васильев, Данилов, Чернов

МПК: B63H 11/08

Метки: водометный, движитель, судовой

...изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 412700Изобретение относится к судостроению, а именно к конструкции судовых водометных движителей,Целью изобретения является повышение надежности судового водометного движителя путем увеличения поперечной жесткости приводного вала, улучшения равномерности потока перед рабочим колесом, а также улучшения ремонтопригодности. 0На чертеже изображен судовой водометный движитель, общий вид.Судовой водометный движитель содержит водовод 1 с размещенным в нем рабочим колесом 2, установленным на 5 составном приводном валу 3, который опирается на носовой опорный подшипник 4, установленный в дейдвуде водо- вода, и...

Номер патента: 1269155

Опубликовано: 07.11.1986

Авторы: Данилов, Зыков

МПК: G06G 7/12

Метки: аналогового, значений, полусуммы, сигнала, соседних, экстремальных

...изапоминающий конденсатор 3 заряжается до уровня входного напряжения,При этом на выходе устройства практически мгновенно устанавливаетсянапряжение, равное половине (при равенстве величин резисторов 6 и 7)амплитуды входного сигнала, Аналогично происходит усреднение сигналаЗОотрицательной полярности: конденсатор 4 заряжается через диод 9 усилителем 2. Так как повторитель 5напряжения отслеживает величину выходного напряжения, запоминающие 35конденсаторы 3 и 4 могут разряжатьсятолько через резисторы 6 и 7 соответственно, следовательно напряжениена выходе устройства в каждый моментвремени равно полусумме напряжений на 4 Оконденсаторах 3 и 4, перезаряд которых происходит при отклонении величины входного напряжения от установившегося на...

Номер патента: 1268968

Опубликовано: 07.11.1986

Авторы: Горбачев, Данилов, Малов, Никифоров, Стадник, Фандеев

МПК: G01K 7/01

Метки: температуры

...с кривой 17, а разность температур ЛТг - в соответствии с кривой 18.Управляемые генераторы 4 и 5 тока подают импульсами, в противофазе один к другому, соответственно на транзисторы 2 и 3 токи 1 и 1 г. Значения этих токов выбраны таким образом, чтобы зависимость прямого напряжения на переходах база О эмиттер от температуры у обоих транзисторов была одинаковои. Амплитуда импульсов падения напряжения на переходах базаэмиттер транзисторов пропорциональна их температурам и будет изменяться в соответствии с кривыми 15 и 16 на фиг.2. Сиг нал на входе усилителей постоянного токаи переменного напряжения равен сумме сигналов от транзисторов и имеет постоянную составляющук, пропорциональную средней температуре транзисторов (фиг.2, кривая 17) и...

Номер патента: 1268898

Опубликовано: 07.11.1986

Авторы: Ветвицкий, Данилов, Кухарь, Чесанов

МПК: F24F 13/04, F24F 13/06

Метки: воздухораспределитель, эжекционный

...ного устройства, содержащего фильтр 13, трубопроводы 14 и 15 и насос 16.Полукольцевые заслонки 7 соединены с поперечной подвижной опорой 17.На днище поддона 9 смонтирован шлакосборник 18.40Устройство работает следующим образом.Холодный наружный воздух поступает в корпус 1 с помошьв входного патрубка 2. Образовавшаяся 1 урбулентная струя, расширяясь, эжектирует внутренний теплый воздух помещения через окна 4 корпуса 1, где 45 он проходит по узким каналам 11 между радиальными каплесборными пластинами 10.При этом обеспечивается обеспыливание внутреннего воздуха помещениями каплями, свободно летящими и стекающими по радиальным каплесборным пластинам 10. Распыливание воды осуществляется в камере 12 с помощью оросителя 8, связанного с...

Номер патента: 1268804

Опубликовано: 07.11.1986

Авторы: Данилов, Лисовский, Махтин, Чикин

МПК: F04B 43/00

Метки: безмасляный, насос, роторный, форвакуумный

...их эластичную оболочку 6, образующую с корпусом 1 рабочую камеру 7 переменного объема, и разделительную перегородку 8, контактирующую с оболочкой 6, причем перегородка 8 выполнена с внутренней полостью 9, заполненной под давлением рабочим телом, и имеет два эластичных участка 10 и 11, первый эластичный участок 10 расположен со стороны оболочки 6, а второй эластичный участок 11 - вне рабочей камеры 7. Второй эластичный участок 11 может быть выполнен в виде сильфона 12 фиг.2) или в виде мембраны. Второй эластичный участок 11 может быть подпружинен пружиной 13 относительно корпуса . Насос имеет кольца 14.Насос работает следующим образом.Эластичная оболочка 8, имеющая наружный диаметр меньше внутреннего диаметра расточки корпуса 1, по краям...

Номер патента: 1268675

Опубликовано: 07.11.1986

Авторы: Данилов, Смоляницкий, Сырямин, Трубицын, Червов

МПК: E02F 5/18, G01M 15/00

Метки: действия, исследования, стенд, ударного, устройств

...к поршню 10 гайкой 13. Между корпусом 9 и передним упругим элементом 11 расположена регулируемая пневмокамера 14, в которую помещена шайба 15.Устройство ударного действия 16 связано с поршнем 1 О посредством присоелинительного штока 17, имеющего наружную и внутреннюю конусные поверхности.Камера органа 4 управления и камера 14 имитатора жесткости стержня через регулятор 18 давления присоединена к источнику сжатой среды, Манометры 19 и 20 служат для регистрации давлений в полостях 4 и 14. Присоединительный шток 17 посредством датчика 21 перемещений связан с регистратором 22 перемещений.Стенд работает следующим образом.Через регулятор 18 давления сжатый воздух подается в камеру органа 4 управления и в пневмокамеру 14 имитатора...

Номер патента: 1268233

Опубликовано: 07.11.1986

Авторы: Данилов, Лукьянов, Панов, Селиванов

МПК: B21B 37/46

Метки: прокатным, реверсивным, станом

...система автоматического управления слябингом при захвате второго слиткаработает в той же последовательности,что и при захвате первого слитка,Если неравенство (3 ) не выполняется,т,е, напряжение на выход сумматора29 меняет свой знак, то на выходерелейного" элемента 30 появляется 0,который, воздействуя через элементИ 11 на переключатель 2, замыкаетего выходвторым информационнымвходом, в результате чего скоростьвращения вертикальных валков поддерживается на уровне допустимого значе1268233 циенты.При движении слитка и вертикаль-.ным валкам выходное напряжение сумматора 34 непрерывно соответствуетрасчетной длине 1 напряжение жена выходе интегратора 3 остаетсяравным нулю, те. выполняется неравенство 1Поэтому напряжение навыходе сумматора 33...

Номер патента: 1268219

Опубликовано: 07.11.1986

Авторы: Данилов, Липухин, Музалевский, Поляков, Сизов, Суворов, Трайно, Филатов

МПК: B21B 13/02

Метки: клеть, прокатная

...Нижние концы 13 тросов 12 неподвижно закреплены на раме 1, а верхниеконцы 14 соединены с винтами 15 механизма регулировки раствора валков (установки верхнего валка 2). При этом тросы 12 растянуты эа счет разжимающего действия пружин 11. Прокатиая клеть работает следующим образом.установку раствора валков осуществляют перемещением винтов 15, При.45 перемещении винтов 15 вверх они вытягивают тросы 12 за их рерхние концы 14, что сопровождается вращением втулок 4, в кольцевые канавки 5 которьгх уложены витки троса 12. Так как нижний валок 3 связан с рамой 1 посредством втулок 7 и винтов 8, вытягивание вверх тросов 12 сопровождается опусканием верхнего валка 2 и уменьшением межналкового рас,твора. При перемещении верхнего валка 2 вниз...

Номер патента: 1267289

Опубликовано: 30.10.1986

Авторы: Данилов, Данилова, Куликовский, Мартяшин

МПК: G01R 27/02

Метки: двухполюсных, параметров, трехэлементных, цепей

...напряжений подключенных к соответствующим выходам преобразователя.Преобразователь работает следующим образом.По сигналу "Пуск" скачок постоянного напряжения амплитудой О, с выхода формирователя 1 опорного напряжения через резистивный опорный эле" мент 2 поступает на вход усилителя 3 постоянного тока, в цепь отрицательной обратной связи которого включен исследуемый двухполюсник 4. Выходное напряжение (фиг.2 а) усилителя 3 постоянного токау ( ) 1 д 1 О хКс)оНапряжение (фиг.2 б) на выходепервого дифференциатора 5сйо КСгде- постоянная дифференциронания первого дифференциато" ра 5,Отфильтрован постоянную составляющую напряжения О Й) разделительным элементом 6, получают на выходе (фиг.2 в) инвертирующего блока 7 напряжениер ) Яу ф е...
