Данилов

Номер патента: 1295236

Опубликовано: 07.03.1987

Авторы: Данилов, Ермолин, Шкуратник

МПК: G01N 29/04

Метки: качества, ультразвуковое

...Таким образом, благодаря возбуждению преобразователя 2 двухступенча тым электрическим импульсом в контролируемый материал излучается короткий акустический импульс 31, что и обеспечивает минимальную мертвую зону контроля, 45В то же время база контроля коротким излучаемым импульсом (иэ-за малой его мощности) незначительна, Если на этой базе имеется дефект, то сигнал, отразившись от него, поступит на приемный преобразователь 3, усилится усилителем 4, после чего поступит на вход времяизмерительного блока 5. В результате времяизмерительный блок 5 прекратит отсчет времени, начатый по 55 команде импульса 20 синхронизации, прошедшего предварительно через блок 8 задержки (блок 8 задержки компенсирует задержку сигнала, вносимую...

Номер патента: 1294661

Опубликовано: 07.03.1987

Авторы: Айзенберг, Данилов, Парамонова, Садов

МПК: B60M 1/14

Метки: контактных, линий, пересечения, трамвая, троллейбуса

...соединены между собой при помощи осей 11. К поворотным основаниям 8прикреплены ограничители 2 улов поворотаи ушки 13 для подвешивания пересечении.Непрерывность электрической цепи Осуществляется через изолированную электри довые элементы разной высоты. При острых углах встречи 30 - 60 или 120 - 150 применяют ходовые элементы равной высоты, так как токоприемник трамвая, одновременно опираясь на сегменты, не касается контактного провода троллейбусной линии. При углах встречи 60 в 120 в ходовой линии токоприемника трамвая в центре встречи образуется разрыв, и токоприемник трамВая проходит этот участок методом трамплина, а в ходовой линии создается уклон.5 ил. 2чсскуо перемычку 14., концы которой смонтированы ца концевых скобах 15 при...

Номер патента: 1294619

Опубликовано: 07.03.1987

Авторы: Ветвицкий, Гринберг, Данилов, Кагнер, Карнаух

МПК: B28B 11/00

Метки: железобетонных, камера, плоских, тепловой, туннельная

...9. 50Устройство работает следующим образом.Нагретые изделия 1, поступившиев зону 7 охлаждения, излучают тепло своей открытой поверхностью в сторону тепловоспринимающих регистров 11, установленных над ними. Циркулирующая с помощью центробежного насоса 19 212 вода в тепловоспринимающих регистрах 11 нагревается и по трубопроводам водяного контура 8 поступает в теплоотдающие регистры 10, от которых лучистый тепловой поток передается верхней поверхности нагреваемых изделий 17 в зоне 4 предварительной выдержки. В теплоотдающих регистрах 10 вода охлаждается и по трубопроводам водяного контура 8 снова поступает в тепловоспринимаюцие регистры 11, и цикл снова повторяется (фиг,2), Охлаждение нагретых 18 изделий в зоне 7 охлаждения...

Номер патента: 1294518

Опубликовано: 07.03.1987

Авторы: Данилов, Калюжный, Леонов, Хапилина

МПК: B23K 3/06

Метки: выводов, лужения, погружением, радиоэлементов

...является обеспечение безопасности труда за счет предотвращения аварийного выплеска припоя,На чертеже изображено предлагаемое устройство,Устройство содержит обогреваемый резервуар 1, помещенный в термоизоляционный кожух 2 и снабженный нагревательными элементами 3. В резервуаре 1 расположены напорная камера 4, на наружной стороне которой размещен клапан 5 пневмосети, служащий для подачи в нее определенного объема сжатого воздуха, рабочая камера с соплом 6. Напорная камера 4 разделена горизонтальной перегородки 7 на уровне выхода припоя из напорной камеры с отверстием 8 и поплавком 9. В резервуаре 1 размещен возвратный клапан 10, с помощью которого осуществляется возврат жидкого припоя, вытекающего из сопла 6, в напорную кам еру 4....

Номер патента: 1293371

Опубликовано: 28.02.1987

Авторы: Данилов, Ивачев, Куницын

МПК: F16B 1/02

Метки: фиксации

...4, ведущей 5 и фиксирующей 6 собачек. Ведущая собачка 5 установлена на рабочей шестерне 7 механизма привода с;ола 4, которая вращается независимо от храповика 2, и входит в зацепление с рейкой 8, последняя перемещается пневмоцилиндром 9. Двуплечий рычаг выполнен в ви де иаразитной шестерни 10, несущей два упора 11, которые обеспечивают возвратно- поступательное движение плоского фиксатора 1". Угол между упорами 11 находится воделенной зависимости от рабочего уг. и норота храпового механизма, обеспе:,: гкнцей фиксацию стола в момент выхо, ,бачки из зацепления при реверсе.гройство для фиксации работает следующим образом.От пневмоцилиндра 9 через рейку 8, рабочую шестерню 7 и ведущую собачку 5 храповик 2, жестко связанный с фиксирующим...

Номер патента: 1293329

Опубликовано: 28.02.1987

Авторы: Данилов, Костылев, Смоляницкий, Сырямин, Чернецкий, Щербаков

МПК: B25D 9/00, E21C 37/22

Метки: пневмоударная

...4 находится внизу, т.е. лежит на наковальне 17. Сжатый воздух из питающей магистрали через впускные отверстия 2 корпуса 1 поступает в камеру рабочего хода 14, воздух в которой находится под постоянным (магистральным) давлением, Из камеры рабочего хода 14 воздух через радиальные отверстия 5 ударника 4 поступает в камеру холостого хода 15. Разность сил давления воздуха в камерах холостого хода 15 и расширения 16 заставляет ударник двигаться вверх - начинается холостой ход машины. По мере движения ударника 4 радиальные отверстия 5 перекрываются распределительной втулкой 6, и впуск всздуха в камеру холостого хода 15 прекра щается. При дальнейшем перемещении ударника 4 радиальные отверстия 5 вскрываются из-за втулки 6 в камеру...

Номер патента: 1292841

Опубликовано: 28.02.1987

Авторы: Александрович, Данилов, Коршук, Митина, Поткина

МПК: B03D 1/00

Метки: калийных, руд, флотации

...реагент-депрессор, Пульпу с реагентом-депрессором перемешивают в течение 3 мин, затем вводят октилсульфат натрия в виде водно-солевого раствора плотностью 1,025 кг/м" или 10% от насыщения солевого раствора, что соответствует 50 соотношению октилсульАата натрия к солям в растворе 1:3,2. После этого руду подвергают агитации в течении 1 мин и затем Алотируют,Получают концентрат, содержащий в цикле основной флотации 84,9% КС 1 с извлечением последнего в пенный продукт из руды до 95,37, тогда как по про,тотипу, а именно при флотации октилсульфатом натрия иэ исходных водныхрастворов, при таких же расходныхкоэАфициентах извлечение КС 1 в концентрат составляет 93,67 при содержании 84,67, по базовому объекту89,2 и 83,47, соответственно.П р и...

Номер патента: 1292799

Опубликовано: 28.02.1987

Авторы: Варенцов, Газиев, Данилов, Карандасов, Новиков, Франченко, Шикин

МПК: B01D 11/04

Метки: центробежный, экстрактор

...О для отбора тяжелой и легкой фаз, штуцера 11 и 12 для ввода легкой и тяжелой фаз, штуцера 13 и 14 для вывода тяжелой и легкой фаз и штуцер 15 для опорожнения аппарата.В качестве механического перемешиваю- щего устройства может быть использована мешалка типа беличье колесо или пальчиковая мешалка, представляющая собой диск со ступицей, по периферийной окружности 25 которого с некоторым шагом установлены стержни.Устройством для опорожнения камеры смешения служит стержень 16, на конце которого закреплен клапан. Стержень установлен на крышке аппарата с возможностью перемещения в вертикальной плоскости. На днище ротора под отражательным диском выполнено отверстие для опорожнения аппарата во время его остановки. Для повышения...

Номер патента: 1288924

Опубликовано: 07.02.1987

Авторы: Боград, Данилов, Израильсон, Молчанова

МПК: H04L 7/00

Метки: многопозиционных, приемника, сигналов, синхронизации

...которого используются для формирования сигналов, управляющих работой блока 2. Необходимость использования декоррелятора 5 в цепи управления подстройкой фазы несущего колебания обосновывается следующим образом.Недостаточная (неполная) компенсация погрешности фазы в откорректированном сигнале в существенной мере определяет помехоустойчивость приема сигналов. Осо 5 1 О 5 20 25 30 2бенно ярко это проявляется при приеме многопозиционных сигналов с большим числом градаций амплитуды. Коррекция фазы в блоке 2 осуществляется на основании анализа проекций отсчетного значения принимаемого сигнала на когерентные колебания К и Я. При этом для правильного формирования сигналов управления, поступающих с выхода блока 2, необходимо, чтобы...

Номер патента: 1288736

Опубликовано: 07.02.1987

Авторы: Данилов, Малюк

МПК: H03M 1/22

Метки: код, скорости, угловой

...и 15, формирователь 16 импульсов, регистр 17,выходы 18 и 19 формирователя 16 импульсов, вход 20 счетчика 1 О, вход21 счетчика 13, вход 22 регистра 17,входы 22 и 24 счетчика 7, выходы 25и 26 фазового дискриминатора 6, выход 27 счетчика 10, входы 28 и 29фазового дискриминатора 6, выход 30делителя 3 частоты, накапливающийрегистр 31, выходы 32 и 33 генератора 1, формирователь 34 импульсов,Преобразователь работает следующим образом.При неподвижном фазовращателе и Ч = О частоты сигналов по выходам 30, 28 и 8 одинаковы, фазовые сдвиги между ними отсутствуют. При изменении угла поворота 9, например, в 5 направлении "Вперед" (фиг,2 а) сигнал на выходе 8 счетчика 7 появляется раньше сигнала на входе 28 от датчика 5. По заднему фронту сигнала на...

Номер патента: 1288581

Опубликовано: 07.02.1987

Авторы: Бобренко, Гойхман, Данилов, Игнатьевский, Мизрохи, Рябов

МПК: G01N 29/00

Метки: бетона, прочности, ультразвуковое

...зада- странения УЗК по каждому каналу,ются с помощью блока 22 ввода инфор- усредненное время распространениямации. УЗК, прочность бетона, время проведеУльтразвуковые колебания, принятые ния измерения, тип изделия и так дасоответствующим приемным преобразовалее) поступает на дисплей 21. Режимытелем 10,11,12, или, М, поступают на работы блока 16 формирования командпервый вход второго коммутатора 17, управления задаются блоком 15 вычисвыход которого подключен к первомулений путем засылки с его третьегоч 3входу усилителя 18. Первыи 13 и вто выхода кода на вход запоминающего рерой 17 коммутаторы подключают соот гистра 23. Код соответствующий номен нВ Уветствующие излучающии и приемныи ру канала который должен работать9 1преобразователи...

Номер патента: 1288446

Опубликовано: 07.02.1987

Авторы: Гаврилов, Гапонов, Гиршович, Данилов, Дукач, Киселев, Кузнецов, Литвинов, Неяглов, Симонов

МПК: F23D 14/02

Метки: горелка

...завихрителя 14,установленного в канале 3 вторичного воздуха,Газовые сопла 1 О расположены повсей площади горелочной плиты 12равномерно, а каналы 2 первичноговоздуха выполнены в стенке коллектора 8 в зоне вертикальной перегородки 9,По оси коллектора 8 установлена мазутная форсунка 15 с патрубками 16 и 17 подачи соответственно топлива и распылителя (пара или сжатого шаются аэродинамические характеристики и уравновешивается статическийнапор по всему сечению факела, чтоулучшает смесеобраэование топливныхкомпонентов, 2 ил,воздуха). Коллектор 8 снабжен газоподводящим патрубком 18,Горелка работает следующимобразом,Поступающий в горелку воздух распредепяется по каналам 2 и 3 первичного и вторичного воздуха, Количество поступающего воздуха...

Номер патента: 1288382

Опубликовано: 07.02.1987

Авторы: Александрова, Губарева, Данилов, Махтин

МПК: F15B 11/12, F15B 15/10

Метки: привод, шаговый

...импульса давления в канал 13 цикл пове 35 торяется. Формула изобретения50 1Изобретение относится к машиностроению и может быть использовано в тех отраслях народного хозяйства, где требуется передача дискретного вращательного движения в герметизированный объем, преимущественно в области высокого вакуума.Цель изобретения - повьппение надежности и упрощение конструкции.На фиг.1 представлена принципиальная схема привода; на фиг.2 разрез А-А на фиг.1; на фиг.З - раз рез Б-Б на фиг.1; на фиг,4 - разрез В-В на фиг.1.Шаговый привод содержит корпус с установленным в нем вращающимся в домым звеном 2, Ведомое звено 2 сое динено с корпусом 1 посредством нап равляющих втулок 3 и 4 и имеет воз можность поворота и осевого перемещ ния еВедущие и...

Номер патента: 1287014

Опубликовано: 30.01.1987

Автор: Данилов

МПК: G01R 19/155

Метки: индикатор, многопороговый

...вывод - к шинепитания.Многопороговый индикатор напряжения работает следующим образом.Если входное напряжение равно нулю, то базы дополнительных транзисторов 2.1-2,и имеют отрицательный потенциал относительно их эмиттеров и дополнительные транзисторы 2.1-2.и открыты. Через резистор 8,2, 8.4- 8,2 и течет ток, полярность падения напряжения на упомянутых резисторах такова, что оно является запирающим в цепи эмиттер - база основных транзисторов .1-1.и, Основные транзисторы заперты, и светодиоды 3.1-3.и не светятся. При увеличении входного напряжения оно алгебраически складь 1- вается с выходными напряжениями делителя 5, приложенными к базам дополнительных транзисторов 2.1-2.и. Ток, протекающий через резисторы 8,2-8.2 и, уменьшается, а...

Номер патента: 1286795

Опубликовано: 30.01.1987

Авторы: Андреев, Данилов, Дивинский, Меньшенин

МПК: B60K 11/04, F01P 5/02

Метки: внутреннего, воздушного, двигателем, охлаждения, сгорания, силовой, трансмиссией, установки

...деталейдвигателя. К 3 просасывает воздухчерез пакет радиаторов. 1 з,п,ф-лы,2 ил,двигателя установлена перед этими каналами по ходу движения воздуха.Различие требований, предъявляемых к конструкции крыльчаток обдува двигателя и обдува радиаторов обус - лавливает различные значения оптимальных частот вращения этих крыльчаток. Необходимые частоты вращения крыльчаток обеспечиваются выбором соответствующих передаточных отношений привода 5 или профилями внутреннего яруса лопаток крыльчатки обдува пакета радиаторов.Система охлажцения силовой установки работает следующим образом.При работе двигателя крыльчатка 4, приводимая во вращение от двигателя, нагнетает воздух на оребренные детали двигателя, а крыльчатка 3 обдува пакета 1 радиаторов,...

Номер патента: 1286449

Опубликовано: 30.01.1987

Авторы: Айзенберг, Данилов, Садов, Шустелов

МПК: B60M 1/14

Метки: анкерных, контактной, сети, сопряжения, троллейбуса, участков

...надежности токосъема при повышенных скоростях движения.На фиг. 1 схематически изображено устройство для сопряжения анкерных участков контактной сети, общий вид;ина фиг. 2 - схема сопряжения анкерных участков; вид сбоку; на фиг. 3 - переходная шина, общий вид; на фиг. 4 - сечение переходной шины; на фиг. 5 - прижимной ролик; на 15 фиг. 6 - вид,А на фиг. 2; на фиг. 7 - вид Б на фиг. 2; на фиг. 8 - шарнирное устройство, общий вид.Устройство включает в себя переходные шины 1, размещенные под поддерживаю- шими элементами 2. Каждая шина 1 подвешена к несущему тросу 3 с помощью сколь. зящих изолированных подвесок 4 и закреплена с одной стороны к ветви 5 контактного провода с помощью зажима 6, а с другой - к анкерному тросу 7 с помогцью 25...

Номер патента: 1285619

Опубликовано: 23.01.1987

Автор: Данилов

МПК: H04N 1/36

Метки: импульсов, периода, синхронизации, следования, стабилизации, строчной

...при котором на установочный вход делителя 9 частоты импульсов поступает входной импульс строчной синхронизации с выхода Формирователя 3 синхроимпульсов, чем достигается начальное Фазирование. Далее производится анализ положения выходного импульса в интервале строба Е , Если импульс О попадает в строб "-" формирователя 4 временных стробов, то онпроходитЮ через третий элемент И 12 на суммирующий вход счетчика 14, если попа" дает в строб "1", то проходит через четвертый элемент И 13 на вычитающий вход счетчика 14При достижении счетчиком 14 положительного илиотрицательного предела счета на соответствующих его выходах появляются сигналы, которые по окончании строба Е . формирователя 4 временных стробов переписываются в регистр 15, который...

Номер патента: 1285239

Опубликовано: 23.01.1987

Авторы: Данилов, Коллеров, Тимошин

МПК: F16J 15/32

Метки: многоманжетное, уплотнение

...иможет найти применение в различныхвакуумных установках.Цель изобретения - повышение герметичности путем улучшения вакуумньхарактеристик эа счет исключения загряэнения уплотняемого вакуумногообъема парами углеводородов.На фиг.1 приведено предлагаемоеустройство, общий вид; на фиг,2 -кольцевая полость с инертным .газомзаполненная сорбентом, и с установленной на валу конусной втулкой.Уплотнение содержит корпус 1, гдерасположены не менее четырех уплотнительных элементов 2, охватывающихвал 3 и образующих между собой копьцевые полости, крайняя 4 иэ которых,расположенная со стороны атмосферы,заполнена жидкой неметаллическойсмазкой, причем примыкающая к ней1 полость 5 заполнена инертным газом,а последующая 6, обращенная в вакуум, -...

Номер патента: 1285220

Опубликовано: 23.01.1987

Авторы: Данилов, Шелипов

МПК: F15B 3/00, H04R 23/00

Метки: электрогидравлический

...Москва, Ж - 35, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1Изобретение относится к автоматическому управлению и может быть применено в системах гидроавтоматики.Целью изобретения является упрощение конструкции электрогидравлического преобразователя.На чертеже показана схема электрогидравлического преобразователя.Электрогидропреобразователь содержит электромеханический преобразователь, состоящий из двух намагниченных вдоль оси 1 О винтовых цилиндрических пружин 1 и 2, заслонку 3, расположенную между соплами 4 и 5, дроссели 6 - 8, золотник 9 и клеммы входного электрического канала 10.Электрогидравлический преобразователь работает следующим образом.При появлении электрического...

Номер патента: 1284774

Опубликовано: 23.01.1987

Авторы: Бусаров, Данилов, Сушицкий

МПК: B23Q 7/00

Метки: загрузочное

...загрузочное устройстйо;на фиг.2 - 5 - этапы ориентированиязаготовки,Загрузочное устройство содержитбункер 1 с симметрично расположенными стенками 2, ножевой захват 3 сориентирующей призмой 4, установленный во втулке 3, у которой наружнаяповерхность эксцентрична относительно внутренней, что обеспечивает смещение оси симметрии О, - О, бункераотносительно вертикали О - О, проходящей через вершину ориентирующейпризмы 4, которая выполнена асимметричной, причем ребро В грани ВС рас 25положено выше ребра А грани АВ,Устройство работает следующим образом.При наиболее неблагоприятном положении заготовки 6 в бункере однаиэ осей ее симметрии совпадает с осьюсимметрии бункера. При движении ножевого захвата 3 вверх ребро В первым...

Номер патента: 1283994

Опубликовано: 15.01.1987

Авторы: Боград, Данилов, Израильсон, Реймерс

МПК: H04L 27/12

Метки: данных, передачи, сигналов

...третий 14, четвертый 15 и пятый 16 коммутаторы,Устройство работает следующимобразом.Сигнал на передаче модулируетсяна двух квадратурных несущихЧц (пй + 1), Ч (пй + 1).Модулированный сигнал Ч на выходепередатчика формируется по правилукЧ 1(пй+1) Т.1 = 2. Ьн,ьеСк.п )С,= аЧ, (пй+1)+Ь.Ч (шс+2), (2)где а, Ь. сигналы на выходах1-а фкодировщика 2;1; - значение импульснойхарактеристики формирователя спектра;ш - коэФфициент интерполяции;- число тактовых интервалов аппроксимирующей40 Формула изобретенияхарактеристики формирователя спектра.Как следует из (1) и (2) количество операций умножения,требуемоев предлагаемом устройстве, равно+ 2 , гдев - - наименьшееш шБцелое число, равное или большее - .шРассмотрим сигнал Ч на выходе передатчика...

Номер патента: 1283974

Опубликовано: 15.01.1987

Авторы: Данилов, Куликовский, Мартяшин, Чернецов

МПК: G01R 27/26, H03M 1/56

Метки: датчика, дифференциального, индуктивного, разбаланса, сигнал, частотный

...(6) ен= : - С(ь + ь ) + (к + к )1 0 45 Тк 1 2 а в общей точке (ц) соединения обмоток датчика падение напряжения Ч11и И)= -- (ь +к)4 а ХК где Ь, и Ь - значения индуктивнос 2тей первой и второй катушек датчика;К и К - сопротивления потерь .провода и сердечника катушек индуктивности (с учетом влияния температуры);К - сопротивление резистора 3,Напряжение 0( ) дифференцируется, на выходе которого имеем Й йЧУ ( ) --- 0 (1.)т д аЬ йг. Я(Ь + Ь ) + (К + К ) 1 Т(К + к,) к где 1, - постоянная времени дифференциатора 7,Б последнем выражении первое слагаемое есть Б- функция, т,е. напряжение, описываемое ею, проявляется в виде короткого по длительности О импульса, поэтому при м влиянием ее можно пренебречь, т,е. З (К,+ Каа ) (Т, +ат )сСк...

Номер патента: 1282363

Опубликовано: 07.01.1987

Авторы: Владишаускас, Данилов

МПК: H04R 17/00

Метки: зонд, пьезоэлектрический

...Кроме того, увеличивается точность пог строения эпюры распределения амплитуды по всей рабочей поверхности исследуемого электроакустического преобразователя. Формула45 Пьезоэлектрический зонд, содержащий пьезопреобразователь с плоской поверхностью, на которой установлена тыльная нагрузка, и второй поверхностью, соединенной с волноводом уменьшающегося от пьезоэлемента сечения, причем оси симметрии пьезоэлемента и волновода совпадают, отличающийся тем, что, с целью повышения разрешающей способности и точности, волновод выполнен в виде сопряженных между собой прямого кругового конуса и шарового 50 55 12Изобретение относится к акустичес ким измерениям и может быть использовано для исследования амплитуды волны акустического давления,...

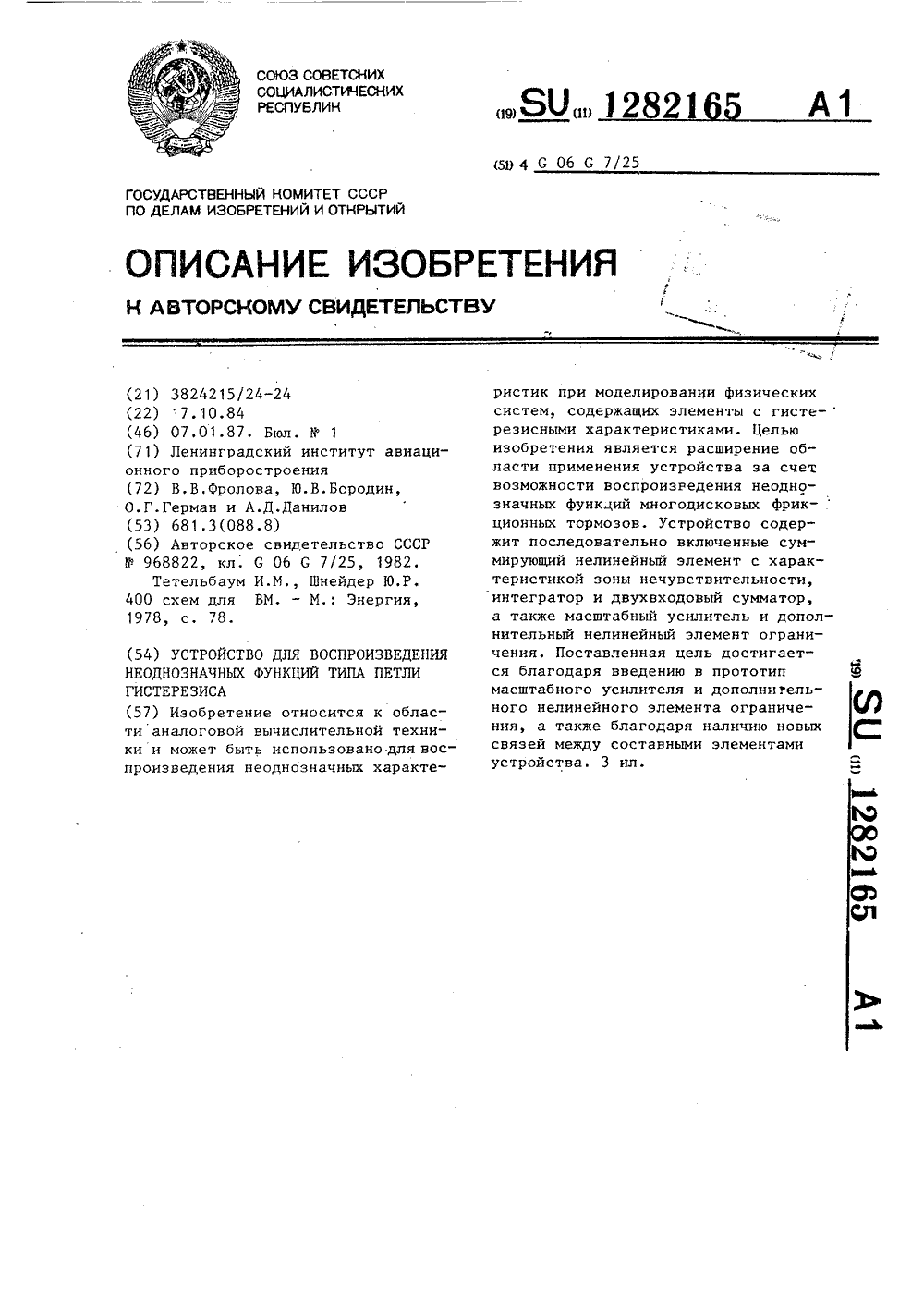

Номер патента: 1282165

Опубликовано: 07.01.1987

Авторы: Бородин, Герман, Данилов, Фролова

МПК: G06G 7/25

Метки: воспроизведения, гистерезиса, неоднозначных, петли, типа, функций

...зону нечувствительности нелинейного элемента 1, выходной сигнал в установившемся режиме определяется суммой напряжений с выходов интегратора 2 и масштабного усилителя 4; М = П + П , причем напряжение на выходе интегратора 2 определяется его коэффициентом передачи К, сигналом рассогласования дП = Рт - П и коэффициентом усиле 2165 10 35 входного сигнала (фиг. 1 и 3).При быстром изменении входного д сигнала ширина гистерезиса увеличивается (фиг, 3, динамическая характеристика), что достигается соответствующей настройкой коэффициентовК, (при,нарастании входного сигналаи45 с определенной скоростью)и К, (присбросе входного сигнала). Скоростьзаряда и разряда интегратора 2 зависит от величины коэффициентов К11К и величины сигнала рассогласова...

Номер патента: 1281901

Опубликовано: 07.01.1987

Авторы: Данилов, Шилин

МПК: G01F 1/10

Метки: жидкости, расхода

...1 13;о.3(11, 1 зпр:мер, цл к)с - пивного еклц, я о.ряжзтсльный э,сс гг 12 из фгороцле 1 ЯУстройство д,53 измсре;и 3 рьс 01 а ( - КОСТ 3 РсООТДС СЛЕДХ 01 ЦИ 1 06 Рс Ч)М.сР 3 цд.ии 3 ж;ек:)Й СРсды В кзеслс 13 лмсРСЦ 151 И;3 МЧСЦИЯ Св(.ТОДР 0.3 З ОССЦРЕ 15 ТСТВСЦ- но отражается от мсок турбц ки1 по:ддясГ ця прим 3 И к 1 пзлу е)ц 5,:пор 3 пр(,Оорязу(ст црзц,сц)я т роицси33 ко) 1 сс 2 в электрсСк 3 Нгцел, - Г. Просхо:Рп чст оборотов Гх рбпки.ПИс 11 ИС 0 ТОЭ.С 1 ТОК ,3(с 3 ) СЬС.Мс 1 (ИЯЛ Я ОС Сц(Н В;151(ГС 51 3 Н;СХ) 5,;1 Ы М .3 33 Р 51 КЕ.ци(.м в ВР 1( РРЯМОУГО 3 цых имц)л(013, ПО(ТсПаоп(ИХ С 1 тоцц 1 с Т :,ГсИ 51. С),ССТ 13 СК 1 И СИЦс 1 Х,Сд 3 (ЬС 13 ЦОС Мпс.Ст НЗ )ХО Е ДГхЫ.,ерцдНН Ы цс Хр )нного детектора 5. ц; 33 орви вь(од...

Номер патента: 1281799

Опубликовано: 07.01.1987

Авторы: Волчкевич, Данилов, Ивашкин, Курбатов, Панфилов, Тимошин, Фролов

МПК: F16J 15/40

Метки: магнитожидкостное, уплотнение

...вдоль рабочего заг 5 зора с увеличением диаметров от крайних ступеней 6 к последующим Я,Йс 1,), причем на ступенях 6, кроме крайних, выполнены по окружности выступы 7, Цепь питания катушки 3 индуктивности содержит регулятор 8 тока, связанный с преобразователем 9 перепада давления.Устройство работает следующим образом.Включается цепь питания катушки 3 З 5 индуктивности, в которой ток создает магнитный поток, При этом минимальный поток, а следовательно, и минимальный выдерживаемый перепад давления выбираются из условия насыщения магнитной жидкости под крайними (наружными) ступенями 6 полюсных наконечников 4, диаметр Й, которых выполняется минимальным (зазор между крайними выступами и валом 0,075-0, 15 мм), Магнитная жидкость 5 под...

Номер патента: 1281634

Опубликовано: 07.01.1987

Авторы: Бессараб, Данилов, Ильин, Колбас, Якоб

МПК: C09K 17/00, E02D 3/12

Метки: автомобильных, аэродромов, дорог, композиция, оснований, покрытий, устройства

...и других находятся в свободном виде и обладают высокой реакционной спо 40 собностью. ДРС представляет собой жидкость с плотностью 1,08-1,20 г/см вязкостью С при 20 С - 5, рН - 31 Оо30Ви содержит в своем составе в мас,7: 45золы 0,2; свободного углерода 0,5-1,влаги 30-50; оксикислот 10-35, жирных и смоляных кислот 12-22. 4 2Готовят несколько вариантов предлагаемой композиции. Для этого используют лесную пылеватую смесь, содержащую 397 песчаных частиц, 537 пылеватых и 8 Е глинистых, с числом пластичности 7, ДРС пирогенную с обьемной массой 1,17 г/см ,содерэжащую 733 древесного пека, 147 водо- растворимых кислот, 137 масел, 302 влаги, известь негашеную с содержанием СаО + М 80 103.Примеры количественного соотношения предлагаемой композиции...

Номер патента: 1281590

Опубликовано: 07.01.1987

Авторы: Алексеев, Боль, Бондарев, Гнатюк, Данилов, Кузьмичева, Куприн, Малий, Нечаев, Фастовец

МПК: C11D 1/72

Метки: меди, никеля, паст, поверхности, полировальных, сплавов, средство, цинка

...поверхности сплавов никеля, меди и цинка в растворах 2-5 и 7-10 обеспечивает высокую степень их очистки от пасты ГОИ.Выбор интервалов концентраций компонентов обусловлен тем, что снижениеПредлагаемое средство пожаро- и взрывобезопасно, нетоксично и может быть использовано в аппаратах погружного типа с применением и без применения ультразвука или механического перемешивания,Формула изобретения Средство для очистки поверхности из сплавов никеля, меди и цинка от полировальных паст, содержащее воду, полиоксиэтилированный монозтаноламид синтетической жирной кислоты фракции С. -С или аммонийбутилоктадеканоато-сульфат, фосфат щелочного металла, производное аминокапроновой кислоты и кислоту, о т л и ч а ю - щ е е с я тем, что, с целью...

Номер патента: 1280708

Опубликовано: 30.12.1986

Авторы: Глебов, Голиков, Данилов, Зайцев, Рябоконь

МПК: H05B 41/23

Метки: газоразрядной, зажигания, лампы, питания, постоянного

...и питания гаэоразряцной лампы постоянного тока работает следующим образом.После подключения устройства к питающей сети, напряжение на выходе 9 трансформатора силового источника 1 питания не менее чем в 1,5 раза превышает напряжение при номинальной нагрузке, так как лампа 8 еще не зажглась. Повышенное напряжение с вторичной обмотки трансформатора поступает на входы порогового элемента 10, который срабатывает и сигнал с его выхода подается на входы управления ключом 6. Ключ 6 замыкается и подключает выход блока 2 подпитки через токоограничительный рефзистор 7 к конденсатору э подпитки,ко 08 2торый начинает заряжаться.При достижении напряжения на конденсаторе 5 подпитки уровня, достаточного для надежного зажигания лампы 8, блок 4...

Номер патента: 1280334

Опубликовано: 30.12.1986

Авторы: Данилов, Сирота, Шкуратник, Ямщиков

МПК: G01H 5/00

Метки: колебаний, распространения, скорости, упругих

...7, Предусмотрена установка излучателя 2 и приемника 3 на объекте 17.Устройство для измерения скорости распространения упругих колебаний работает следующим образом.Синхронизатор 12 вырабатывает синхроимпульс, запускающий формирователь 16, выходной импульс которого прикладывается через генератор 1 к излучателю 2 ультразвука. Прошедший через объект 17 акустический импчльс поеобразуется с помощью приемника 3 в электрические колебанияи дифференцируется с помощью дифференцирующего усилителя 4Полученный сигнал усиливают усилителем 5,с выхода которого электрические колебания совместно с помехами подаютна пороговые элементы 6 и 10,Первый пороговый элемент 6 срабатывает на уровне, превышающем уровень помех, и вырабатывает импульс,который...
