Система горячего водоснабжения здания

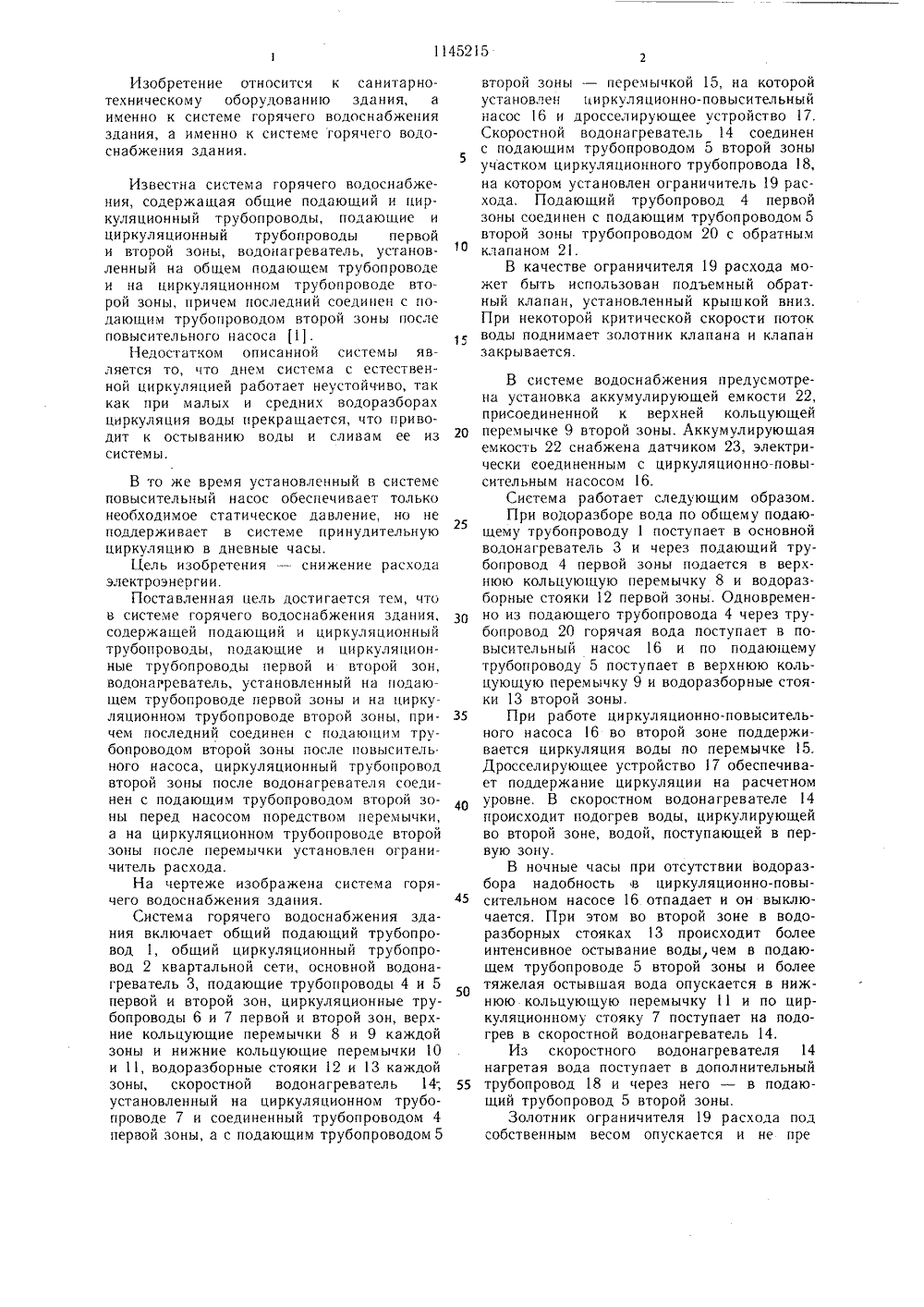

СОЮЗ СОВЕТСКИСОЦИАЛИСТИЧЕСКРЕСПУБЛИК ди Г 24 Р 1700 Е ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ ПИСАНИЕ ИЗОБ ТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Московский научно-исследовательскийи проектный институт типового и экспериментального проектирования.(54) (57) СИСТЕМА ГОРЯЧЕГО ВОДОСНАбЖЕНИЯ ЗДАНИЯ, содержащаяподающий и циркуляционный трубопрово.ды, подающие и циркуляционные трубопро,8(.1114 воды первой и второй зон, водонагреватель, установленный на подающем трубопроводе первой зоны и на циркуляционном трубопроводе второй зоны, причем последний соединен с подающим трубопроводом второй зоны после повысительного насоса, отличающаяся тем, что, с целью снижения расхода электроэнергии, циркуляционный трубопровод второй зоны после водонагревателя соединен с подающим трубопроводом второй зоны перед насосом посредством перемычки, а на циркуляционном трубопроводе второй зоны после перемычки установлен ограничитель расхода.5 10 15 Изобретение относится к санитарнотехническому оборудованию здания, а именно к системе горячего водоснабжения здания, а именно к системе горячего водоснабжения здания. Известна система горячего водоснабжения, содержащая общие подающий и циркуляционный трубопроводы, подающие и циркуляционный трубопроводы первой и второй зоны, водонагреватель, установленный на общем подающем трубопроводе и на циркуляционном трубопроводе второй зоны, причем последний соединен с подающим трубопроводом второй зоны после повысительного насоса 11.Недостатком описанной системы является то, что днем система с естественной циркуляцией работает неустойчиво, так как при малых и средних водоразборах циркуляция воды прекращается, что приводит к остыванию воды и сливам ее из системы. В то же время установленный в системе повысительный насос обеспечивает только необходимое статическое давление, но не поддерживает в системе принудительную циркуляцию в дневные часы.Цель изобретения - снижение расхода электроэнергии.Поставленная цель достигается тем, что в системе горячего водоснабжения здания, содержащей подающий и циркуляционный трубопроводы, подающие и циркуляционные трубопроводы первой и второй зон, водонагреватель, установленный на подающем трубопроводе первой зоны и на циркуляционном трубопроводе второй зоны, причем последний соединен с подающим трубопроводом второй зоны после повыситель. ного насоса, циркуляционный трубопровод второй зоны после водонагревателя соединен с подающим трубопроводом второй зоны перед насосом поредством перемычки, а на циркуляционном трубопроводе второй зоны после перемычки установлен ограничитель расхода.На чертеже изображена система горячего водоснабжения здания.Система горячего водоснабжения здания включает общий подающий трубопровод 1, общий циркуляционный трубопровод 2 квартальной сети, основной водонагреватель 3, подающие трубопроводы 4 и 5 первой и второй зон, циркуляционные трубопроводы 6 и 7 первой и второй зон, верхние кольцующие перемычки 8 и 9 каждой зоны и нижние кольцующие перемычки 1 О и 11, водоразборные стояки 12 и 13 каждой зоны, скоростной водонагреватель 14-, установленный на циркуляционном трубопроводе 7 и соединенный трубопроводом 4 первой зоны, а с подающим трубопроводом 5 20 25 30 35 40 45 50 55 второй зоны - перемычкой 15, на которой установлен циркуляционно-повысительный насос 16 и дросселирующее устройство 17. Скоростной водонагреватель 14 соединен с подающим трубопроводом 5 второй зоны участком циркуляционного трубопровода 18, на котором установлен ограничитель 19 расхода. Подающий трубопровод 4 первой зоны соединен с подающим трубопроводом 5 второй зоны трубопроводом 20 с обратным клапаном 21.В качестве ограничителя 19 расхода может быть использован подъемный обратный клапан, установленный крышкой вниз. При некоторой критической скорости поток воды поднимает золотник клапана и клапан закрывается. В системе водоснабжения предусмотрена установка аккумулирующей емкости 22, присоединенной к верхней кольцующей перемычке 9 второй зоны. Аккумулирующая емкость 22 снабжена датчиком 23, электрически еоединенным с циркуляционно-повысительным насосом 16.Система работает следующим образом.При водоразборе вода по общему подающему трубопроводу 1 поступает в основной водонагреватель 3 и через подающий трубопровод 4 первой зоны подается в верхнюю кольцующую перемычку 8 и водоразборные стояки 12 первой зоны. Одновременно из подающего трубопровода 4 через трубопровод 20 горячая вода поступает в повысительный насос 16 и по подающему трубопроводу 5 поступает в верхнюю кольцующую перемычку 9 и водоразборные стояки 13 второй зоны.При работе циркуляционно-повысительного насоса 16 во второй зоне поддерживается циркуляция воды по перемычке 15. Дросселирующее устройство 17 обеспечивает поддержание циркуляции на расчетном уровне. В скоростном водонагревателе 14 происходит подогрев воды, циркулирующей во второй зоне, водой, поступающей в первую зону,В ночные часы при отсутствии водоразбора надобность в циркуляционно-повысительном насосе 16 отпадает и он выключается. При этом во второй зоне в водоразборных стояках 13 происходит более интенсивное остывание воды, чем в подающем трубопроводе 5 второй зоны и более тяжелая остывшая вода опускается в нижнюю кольцующую перемычку 11 и по циркуляционному стояку 7 поступает на подогрев в скоростной водонагреватель 14.Из скоростного водонагревателя 14 нагретая вода поступает в дополнительный трубопровод 18 и через него - в подающий трубопровод 5 второй зоны.Золотник ограничителя 19 расхода под собственным весом опускается и не пре1145215 Составитель В. ФортунатовТехред И. Верес Корректор В. БутягаТираж 661 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор И. КовальчукЗаказ 1153/30 пятствует прохождению циркуляционного расхода.Для предотвращения перетекания воды из второй зоны в первую при отключении насоса 16 на трубопроводе 20 установлен обратный клапан 21. Случайные водоразборы и возможные утечки воды компенсируются запасом воды, накопленном в аккумулирующей емкости 22, присоединенной к верхней кольцующей перемычке 9 второй зоны. С началом утреннего водоразбора уро 10 вень воды в аккумулирующей емкости 22 понижается до предельной отметки, и датчик 23 включает в работу циркуляционноповысительный насос 16. При включении в работу насоса 16 вода проходит по малому циркуляционному кольцу через дополнительный трубопровод 18 в перемычку 15. В это время ограничитель 19 расхода закрывается и удерживается в закрытом положении все время, пока работает циркуляционно-повысительный насос 16. Таким образом, в предложенной системе достигается снижение расхода электроэнергии на циркуляцию горячей воды во второй зоне за счет отключения циркуляционного насоса в ночное время и осуществления естественной циркуляции
