Черненко

Номер патента: 1215884

Опубликовано: 07.03.1986

Автор: Черненко

МПК: B23B 39/16

Метки: головка, многошпиндельная

...в упорах 44, упираются с однойстороны на торец крьппки 30, а с другой - в торец выточки, выполненнойв упоре 44. Этим обеспечивается осе. вая фиксация скалок 5 в расточках1 и 11 поворотного блока 4,На крьппке 30 закреплены флажки 45,которые обеспечивают включение выключателей 46, В боковом приливе 47корпуса 3 предусмотрена расточка,в которой размещен жесткий упор 48.Осевая фиксация упора 48 осуществляется планкой 49, закрепленной наприливе 47. Корпус 3 с поворотнымблоком 4 установлен в передней крьппке 2, а крепится к ней по фланцуболтами 50 и штифтом 51.В кондукториой плите 6 закрепленыкондукторные втулки 52 и стаканы53 с копирными гайками 54, В копирные гайки 54 входят резьбовые копиры 55 с метчиками 56, В кондукторной плите 6...

Номер патента: 1215830

Опубликовано: 07.03.1986

Авторы: Азарин, Ковалев, Коробко, Мисечко, Черненко

МПК: B22C 3/00

Метки: защитного, литейных, металлических, покрытия, состав, формах

...равным 4,1; плотность 1,75-1,85. Алюмофосфат можно заменить алюмохромофосфатом.Состав приготавливается следующим образом.Тальк, перлит, огнеупорный мате-. риал на основе глины смешивают и затворяют 1/4 частью воды, затем в. пастообразную смесь при перемешивании добавляют алюмофосфат и остальную воду.Состав наносят пульверизатором на рабочую поверхность металлических форм, нагретых до 170-200 С, Толщина наносимого слоя составляет 0,1-0,3 ммСоставы покрытий и их свойства приведены в табл. 1 и 2 соответственно. 15830Составы 2-4 оптимальны и обеспечивают высокие теплоизаляционные,прочностные и эксплуатационные свойства покрытий. Благодаря высокойтеплоизоляционной способности покрытий 2-4 обеспечивается получениенеобходимой структуры металла...

Номер патента: 1214993

Опубликовано: 28.02.1986

Авторы: Барбаль, Головков, Кадошников, Очередниченко, Черненко, Шугаепов

МПК: F25D 21/00, F25D 29/00

Метки: камеры, работой, холодильной

...датчик 20 давления воды, датчик 2 1 наличия фреона, контакт 22 пускателя 5 и дверной выключатель 23Устройство для управления работой холодильной камеры работает следую,щим образом.Предлагаемое устройство обеспечивает работу холодильной камеры в режиме Охлаждение" и режиме "Хране -4993 Е 10 15 2 О Е.) ЗО ,.) ф) 4 з Я нке" к автоматическое переключение этих режимов. В режимеОхлаждекк" после включения автомата 16 защиты к тумблера 17 "Включение" подается напряженке на контакты пускателей 5 и 8 и в систему автоматики. Пускатель 5 срабатывает и своимк контактами подает напряжение ка электродвигатель холодильного агрегата 1. Прк этом обязательным условием срабатывания пускателя 5 является наличке давления воды и фреока в системах...

Номер патента: 1214397

Опубликовано: 28.02.1986

Авторы: Гаврилова, Черненко

МПК: B21D 13/02, B23P 9/00, B24B 39/04 ...

Метки: давлением

...способа,Устройство включает верхний 1 и нижний 2 пуансоны, сжимающие заготовку 3 в матрице 4. Пуансоны жестко связаны со штоками верхнего 5 и нижнего б гидроцилиндров, полости которых связаны трубопроводами с дифференциальным гидроцилиндром 7, Поршень гидроцилиндра 7 жестко связан с винтом 8 и связан с выходным валом редуктора 9, Входной вал редуктора связан через ременную передачу с электродвигателем 10.Полость гидроцилиндра 7 с меньшим диаметром штока связана трубопроводом с полостью гидроцилиндра 5 верхнего пуансона, а полость гидро- цилиндра 7 с больпшм диаметром штока - с полостью гидроцилиндра б нижнего пуансона 2.В процессе обработки пуансонам 1 и 2 задают осевое перемещение с разными скоростями Ч, и Ч , причем скорость Ч,...

Номер патента: 1211231

Опубликовано: 15.02.1986

Автор: Черненко

МПК: C03B 37/16

Метки: волокна, непрерывной, резки

...в эксплуатации и надежности фиксации ножа 3 может быть заключен в металлическую оболочку 5. Выполненные таким образом шестерни 1 и 2 установлены соответственно на неподвижный 6 и подвижный 7 валы, Неподвижный вал 6 соединен с приводом 8, а подвижный вал 7 подпружинен через вилку 9 пружиной 10. Кроме того, устройство снабжено винтом 11 и маховиком 12 для регулирования усилия прижима шестерни 2 к шестерне 1. Устройство предназначено для резки волокна 13.Устройство работает следующимобразом.При вращении шестерни 1 через зубья передается вращение пассивной 102025304045 23 2подпружиненной шестерне 2. Волокно 13, попадая между упругой набегающей частью зуба шестерни 1 и тыльнойметаллической частью зуба шестер"ни 2, зажимается между ними...

Номер патента: 1209468

Опубликовано: 07.02.1986

Авторы: Вяткин, Жиганов, Корсев, Ровенский, Черненко

МПК: B30B 15/04

Метки: вертикального, направляющие, пресса, станины

...соответствук- щей направляющей станины; на фиг, 8 -- положение ползуна при беззазорном сопряжении его направляющих поверхностей с направляюгцими станины пресса.Направляющие станины пресса содержат узлы регулировки, каждый в виде закрепленного в станине 1 пальца 2 со сквоз ным резьбовым отверстием, смонтированной в последнем резьбовой втулки 3, размещенного во втулке 3 и сочлененного нарезкой с направляющими планками 4 или 5 винта 6, установленной между направляющей и втулкой 3 сферической прокладки 7, смонтированной между головкой 8 винта 6 и пальцем 2 фасонной шайбы 9.Направляющие содержат также пропущенные сквозь отверстия в направляющих планках 4 и 5 и сочлененные нарезкой со З 0 станиной 1 шпильки 10 с гайками 11, дополнительные...

Номер патента: 1205951

Опубликовано: 23.01.1986

Авторы: Галивец, Гамерштейн, Лапидус, Попов, Черненко

МПК: B21B 21/04

Метки: механизм, прокатки, распределительно-подающий, стана, труб, холодной

...вместе сприводным валом 1, через ролик 5сообщает качательное движение рычагу 4 и через жестко соединенный сним ведущий вал 3 подачи ведущемукривошипу 8,Шарнир 10 ведущего кривошипа,перемещаясь в пазу кулисы 15, придает ей возвратно-вращательное движение относительно оси шарнира ползуна 13 с углом размаха, определяемым положением ползуна. Кулиса15 через размещенный в ее пазушарнир 11 воздействует на ведомыйкривошип 9 и сообщает ему качатель.ное движение, которое передаетсяна жестко соединенный с ним ведомыйвал 7 подачи, Через систему зуб 45чатых передач это движение передается на винт подачи заготовки.Для изменения величины подачиосуществляют перемещение ползуна13 с шарнирно закрепленной на немкулисой 15 в направляющих 12 от...

Номер патента: 1205041

Опубликовано: 15.01.1986

Авторы: Галанов, Кабышев, Лопатин, Черненко

МПК: G01R 19/14

Метки: материалах, непроводящих

...фиг. 1 представлено, устройство., реализующее способ; на фиг, 2 - зависимости токовтермодеполяриэации от температуры при облучении слоев у первого и второго электродов.Исследуемый образец 1 помещен между 25электродами 2 и 3, которые через первыйпереключатель 4 и измерительное устройство5 соединены между собой. Злектрод 2 соеди.нен с шиной нулевого потенциала, а электрод3 через второй переключатель 6 - с источни- ЗОком 7 постоянного тока. Позищей 8 обозначено электромагнитное излучение,Способ реализуется следующим образом.На электроды 2 и 3 от источника постоян.но подается напряжение поляризапии. Одновременно одна сторона образца подвергаетсяэлектромагнитному облучению.Облучение образца способствует генерации внем носителей, а...

Номер патента: 1204233

Опубликовано: 15.01.1986

Авторы: Гриценко, Портнов, Черненко

МПК: B01D 41/00

Метки: промывки, фильтров

...для промывки(регенерации) фильтров топливных, масляных и гидравлических систем самолетов,автомобилей, транспортных машин.Цель изобретения - повышение эффективности очистки и надежности и увеличениересурса промывочной жидкости,На чертеже представлено устройстводля промывки фильтров.Устройство состоит из моечной камеры 1, 10размещенных на ее дне резиновых конусов 2,надетых на концы трубопроводов, объединенных в коллектор 3, который соединентрубопроводом 4 с подпоршневой полостью Аблока реверсирования, состоящего из цилиндра 5 с крышкой 6 и поршня 7, при этом15поршень соединен шатунно-кривошипныммеханизмом с приводом 8. Нижняя и верхняячасти моечной камеры 1 сообщаются циркуляционным трубопроводом 9, в котором последовательно включены...

Номер патента: 1193084

Опубликовано: 23.11.1985

Авторы: Мисечко, Трояновская, Черненко

МПК: B65G 69/20

Метки: груза, предотвращения, смерзания, сыпучего, транспортировании

...Техред И. Верес Корректор В. Бутяга Тираж 870 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к способу производства погрузочно-разгрузочных работ, обеспечивающему предотвращение смерзания сыпучего груза при перевозках различными видами транспорта в открытом подвижном составе,Цель изобретения - повышение эффективности в эксплуатации.Пример: Сыпучий груз загружают в транспортное средство на 15 в 2 бм ниже уровня верхней кромки борта. Затем поверхность груза накрывают листовым влагозадерживающим материалом -технической бумагой или синтетической пленкой, после чего на него насыпают...

Номер патента: 1189890

Опубликовано: 07.11.1985

Авторы: Бролинский, Вайда, Глазунова, Екимова, Ларин, Нестеренко, Пирус, Попович, Репина, Смирнова, Черненко

МПК: C22B 3/00

Метки: железооксидной, красковой, промывки, руды

...этихэкстрагентов в поры руды в силу небольшого угла смачивания по сравнениюс водой и хорошей экстракционнойспособностью к хлорирам щелочных металлов, вымываемым из руды.35Увеличение концентрации исходныххлоридных растворов выше 10 г/л нецелесообразно, поскольку практическиполностью очистка руды от примесейхлоридов обеспечивается при концент Орации до 1 О г/л.При содержании обрабатывающегораствора ( 2 г/л снижается эффектив-ность очистки и увеличивается ее длительность. 90 гПоскольку хлорид натрия, в частности, имеется в руде, то растворэтого экстрагента не засоряет рудупосторонними примесями и возможнопри этом использование в качествеочищаемого раствора оборотной водыпри соответствующей ее концентрации.П р и м е р. Исходную...

Номер патента: 1188614

Опубликовано: 30.10.1985

Авторы: Макаров, Тонкошкур, Черненко

МПК: G01N 27/02

Метки: газочувствительный, элемент

...водорода в газовых смесях.Цель изобретения - повышение чувствительности измерений парционального давления водорода,Газочувствительный элемент для обнаружения водорода выполнен в виде структуры металл - полупроводник - металл, где в качестве металла используются платина, паладий ни кель, а в качестве полупроводника - материал на основе пятиоксида ванадия, например стеклообразный материал ванадиево-фосфатное стекло (ВФС), состава, мол,7:ЧО 70-90Р 30-10 Газочувствительный элемент изготавливается следующим образом,Для приго говления ВФС были тщательно перемешаны соответствующие количества ЧОк марки ч.д.а. и (ИН 4)Р 04 3 НО марки х.ч который при нагревании переходит в 1РО . Затем исходная шихта в алун-, довом тигле помещалась в печь и...

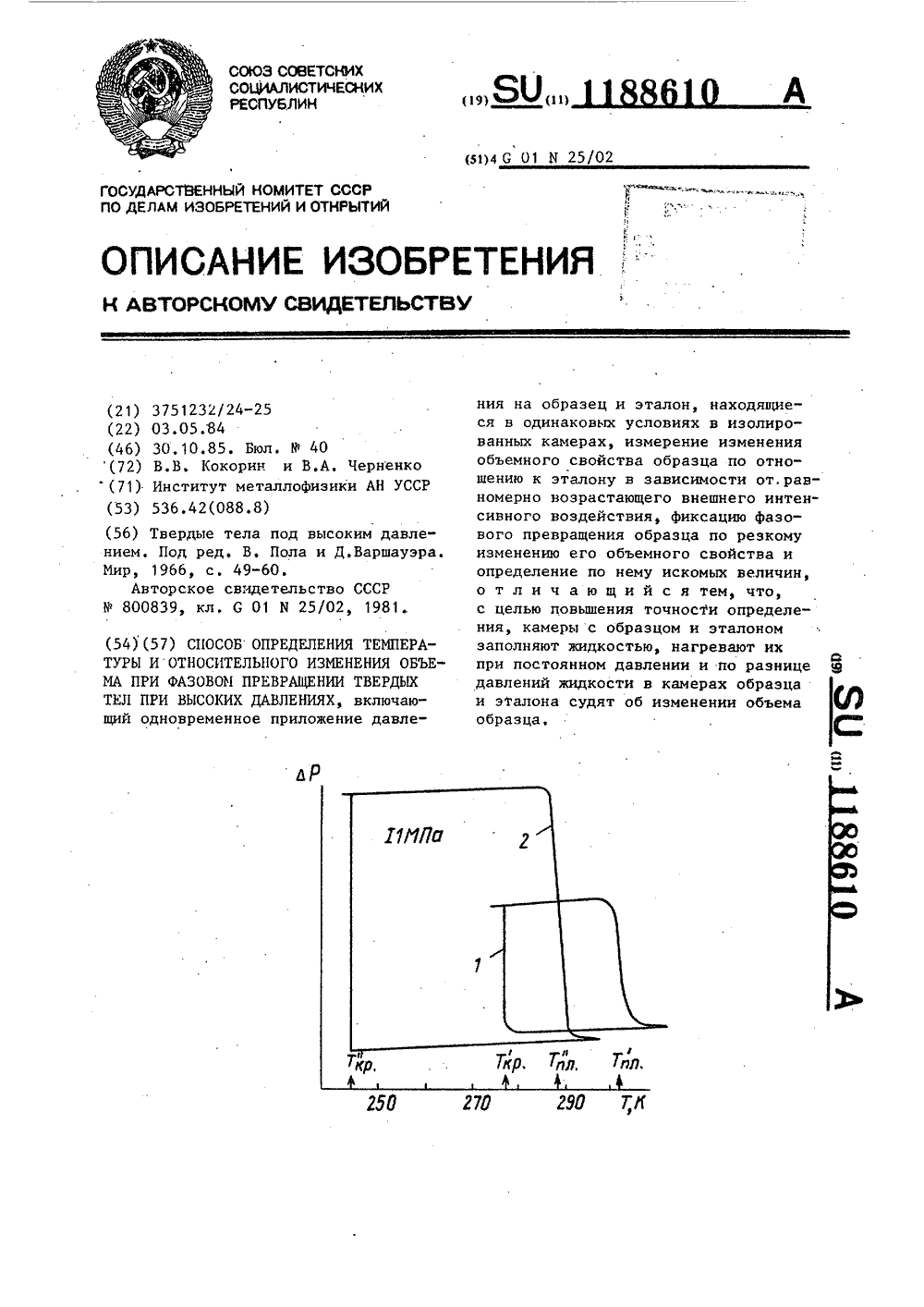

Номер патента: 1188610

Опубликовано: 30.10.1985

Авторы: Кокорин, Черненко

МПК: G01N 25/02

Метки: высоких, давлениях, изменения, объема, относительного, превращении, твердых, тел, температуры, фазовом

...исследуемых давлений итемпературы (последнее требование 20относится также к веществу эталона),Давление в камерах создают посредством генератора высокого гидростатического давления.Камеры помещают в термостат ипроизводят одновременно равномерныйнагрев их или охлаждение.Фазовое превращение образца, сопро.вождающееся изменением его объема,изменяет давление окружающей его30жидкости,Изменение давления жидкости в камере образца относительно давленияжидкости в камере эталона измеряютпосредством дифференциально включенных датчиков высокого давления,35находящихся в обеих камерах.Изменение давления в камере образца вызывает разбаланс электрическойсхемы включения датчиков.40 Сигнал разбаланса поступает на двухкоординатный самописец, где, разверткой...

Номер патента: 1186908

Опубликовано: 23.10.1985

Авторы: Барбаль, Белозеров, Боголюбова, Заплатин, Тихомиров, Черненко

МПК: F25D 17/06

Метки: горизонтальных, охлаждения, подложках, продуктов, сплошных, шкаф

...сплошные подложки 8 для продуктов, например Функциональные емкости. По высоте стенки корпусаустановлены испарители 9 холодноймашины с вентиляторами 10, В канале7 установлены ограничители 11 в виде пластины обдува колес 12 стелла -жа 6,Шкаф работает следующим образом.В корпус 1 устанавливают стеллаж6, на горизонтальных сплошных подложках 8 которого уложены горячие продукты. Воздух, охлажденный в испарителях 9, продувается вентиляторами10 между горизонтальными сплошнымиподложками 8 и по горизонтаЛьному(потолочному) каналу 4 и вертикаль,ным каналам 5 поступает вновь в испарители 9. Такая организация потоков воздуха исключает рециркуляциюхолодного воздуха, обеспечивает однонаправленный и равномерный обдувстеллажа по всей его высоте...

Номер патента: 1186692

Опубликовано: 23.10.1985

Авторы: Бабич, Булойчик, Винокуров, Демченко, Клепиков, Лабецкий, Мадатян, Морозов, Сидоренко, Фридлянов, Черненко, Шинкарев

МПК: C22C 38/40

Метки: сталь

...гии, а конкретно к сплавам на основе железа и может быть использовано при массовом производстве особо высокопрочной термомеханически упрочиенной арматуры периодического профиля.Цель изобретения - повышение пределов прочности и текучести в состоянии поставки и после электронагрена до 450 С.Указанная цель достигается тем, что сталь, содержащая углерод, марганец, кремний, хром, никель, мышьяк, азот и железо, содержит компоненты в следующем соотношении, мас. Е: Углерод 0, 26-0, 35 Марганец 0,5-0,9 Кремний 1,6-2,4 Хром 0,5-1,0 Никель 0,04-0,4 Мышьяк 0,008-0, 1 Азот0,004-0,02 Железо Остальное Плавки стали предлагаемого и известного составов стали выполняют в конвертерах емкостью 360 т. Разливку проводят н 11,5-тонные изложницы. Слитки с...

Номер патента: 1186687

Опубликовано: 23.10.1985

Авторы: Винокуров, Демченко, Зборовский, Казырский, Кустов, Мадатян, Морозов, Сидоренко, Узлов, Учитель, Фридман, Черненко, Шинкарев

МПК: C22C 38/16

Метки: сталь

...разупрочнению при электросварке, к неоправданному увеличению расхода марганца при выплавке стали.Нижний (0,9%) и верхний (1,3%) пределы содержания кремния обусловлены необходимостью обеспечения стойкости стали против коррозионного растрескивания под напряжением и стабильности свойств при электро- термическом способе натяжения термо упрочненной арматуры и необходимостью предупреждения роста зерна в зоне термического влияния сварного соединения.Понижение сопротивляемости термоупрочненной арматуры разупрочнениюпри сварке, вызванное уменьшениемсодержания марганца, компенсируетсяприменением комплексного микролегирования медью, мышьяком, азотом иалюминием. Выбор этих элементовобусловлен необходимостью замедления скорости устранения...

Номер патента: 1186354

Опубликовано: 23.10.1985

Авторы: Антонов, Мисечко, Черненко

МПК: B22C 7/00, B22C 7/04

Метки: литейная, оснастка, преимущественно, пресс-форм, секторов, формовки, цельнолитых

...ЗОсостоящую из вертикального участка А,параллельного ходу извлечения неподвижной части 2 модели, наклонногоучастка Б, параллельного ходу извлечения отъемной части 3, и наклонногоучастка В,параллельного ходу извлечения отъемной части 4. Протяженностькаждого участка рассчитывается иэ условия необходимости последовательноговыведены иэ зацепления полуформы с 4 Очастями 2 - 4 модели.Оснастка работает следующим образом,На подготовленную к работе подмодельную плиту 1 устанавливают опоку 5,45заполняют полость опоки формовочным материалом и уплотняют полуформу 11.После уплотнения полуформу 11 поднимают за цапфы 6, в процессе ее гподъема палец 8 опоки 5 перемещается по прорези копира 7.При прохождении пальцем 8 вертикального участка А копира...

Номер патента: 1185046

Опубликовано: 15.10.1985

Авторы: Лиханосов, Лунев, Ремнев, Черненко

МПК: F28F 9/16

Метки: крепления, отверстиях, пучка, решетки, теплообменника, труб, трубной

...поясом закрепления; на фиг. 4 - узел крепления трубы, изготовленный предлагаемым способом.Узел крепления, изготовленный предлагаемым способом, содержит трубу 1 с выступающим концом 2 и гоф ром 3, укрепленную в трубной решетке 4 с отверстиями под трубы 1 и дополнительной отбортовкой 5.Предлагаемый способ осуществляется в следующей последовательности, 25В трубной решетке 4 из тонколистового материала толщиной 1,0-4,0 мм штампуют отверстия диаметром меньше диаметра закрепляемой трубы 1. Производят отбортовку отверстий труб ной решетки 4 диаметром, превышающим диаметр закрепляемой трубы 1 в сторону пучка труб, а затем кромку отбортовки дополнительно отгибают в направлении от трубы 1 и располагают дополнительную отбортовку 5 от плоскости...

Номер патента: 1183696

Опубликовано: 07.10.1985

Авторы: Новохатний, Пронин, Черненко, Швецов

МПК: F01N 1/18, F16L 55/033

Метки: глушитель, шума

...тангенциальными, и входной патрубок 5 при помощи перепускных трубок 12 подключен к отверстиям 10 и 11 колец 9, Глушитель шумаснабжен стаканом 13 с глухим дном иотверстиями, размещенными соосно входному патрубку 5 в зазоре между корпусом 1 и пористым элементом 6, а такжекольцом 14,Глушитель шума работает следующим образом,Газовый поток, подлежащий глушению, подают во входной патрубок 5. Основной поток газа проходит через последний, попадает полнены тангенциальными, и входной патрубок подключен к отверстиям колец. 3, Глушитель по пп.1 и 2, отличающийся тем, что, с целью повышения долговечности, он снабжен стаканом с глухим дном и отверстиями, размещенными соосно входному патрубку в зазоре между корпусом и лористым элементом.в стакан 13,...

Номер патента: 1183354

Опубликовано: 07.10.1985

Авторы: Гомельский, Живоглядов, Черненко

МПК: B24B 39/00

Метки: выглаживанием, исследования, процесса

...отделочно-упрочняющей обработки выглаживанием, и может быть использовано при исследовании процесса выглаживания для изучения влияния различных факторов на зону деформациии в месте контакта индентора с деталью,Цель изобретения - снижение погрешнос - ти при определении параметров качества обработанной поверхности за счет ускоренного вывода индентора из зоны обработки,На фиг.1 изображено предлагаемое устройство; на фиг,2 - то же, вид сверху.Устройство содержит упругую державку 1, к которой с помощью винта 2 присоединен прихват 3. В гнездах державки 115 и прихвата 3 установлена капля 4 из резко- охлажденного (закаленного) стекла, имеющего утолщенную часть и острый отогнутый конец (Батавская слезка), сориентированная таким образом, что...

Номер патента: 1183331

Опубликовано: 07.10.1985

Авторы: Коротынский, Миргород, Пиун, Симонов, Станиславский, Тишура, Черненко, Шемпер

МПК: B23K 20/12

Метки: величины, осадки, сварке, трением

...процессу. 331 2 Отклонения оси штока 3 относительно цент.ра рабочего контура захватных рычагов 9 и10, вызванные возможными люфтами в направляющих привода подачи сварочной машинынесущим механизмом б блокировки штока,компенсируются за счет плавающей посадкизахватного органа 8 в направлядощих 7 и за.зоров рабочего контура рычагов 9 и 10 (контура охвата штока),В течение сварки шток, ведомый захватныморганом,8, через зубчатую передачу 4 вращаетось потенциометра 5, (Кх, фиг. 5), Включениепотенциометра в цель обратной связи измери.тельного преобразователя обеспечивает линейную зависимость выходного сигнала (Ц, )вдх.от положения штока, До начала сварки ключ17 закрыт, напряжение на первом входе:компаратора равно нулю, На второй еговход...

Номер патента: 1177684

Опубликовано: 07.09.1985

Авторы: Кадошников, Корякин, Тунаев, Черненко, Шугаепов

МПК: G01K 3/02, G01K 7/02

Метки: многоточечного, температуры

...4питания, программатор 5, выполненный 20в виде набора клавишных или кнопочных выключателей П 1-П 11, число которых соответствует числу используемыхтермоэлектрических преобразователей,релейный блок 6, например, в составе 25шести реле Р 1-Рб типа РЭС 22, микровыключатель 7 с поводком 8, закрепленным на шестерне 9, механическисвязанной с осью вращения щеток двухполюсного переключателя 2. 30Электроды термоэлектрических преобразователей 1 через двухполюсныйпереключатель 2 подключены к входуизмерительной схемы. При этом числоположений двухполюсного переключателя 2 должно превышать число включенных термоэлектрических преобразователей 1,Обмотки всех реле релейного блока6 соединены параллельно между собойи подключены через нормально разомкнутые...

Номер патента: 1176199

Опубликовано: 30.08.1985

Авторы: Голубенко, Горбунов, Крамар, Кудла, Михайлов, Осенин, Ткаченко, Черненко

МПК: G01M 17/00

Метки: колее, колесной, пары, положения, рельсовой

...подъемом или опусканиемпоперечин с укрепленными на них датчиками при помощи болтов 6, опирающихся на полки боковин,Схема установки датчиков относительно колесной пары приведена нафнг. 2. Стрелкой на схеме указанонаправление движения экипажа, цифрами обозначены номера датчиков,На фиг. 3-5 приведены принципиапьные схемы подблоков суммирующеегнстрирующего блока, На схемахУ 1, У - электрические сигналЫпропорциональные поперечным смещениям соответствующих датчиков.Устройство работает следующим образом.При установке рамы устройствана тепловоз она присоединяется кронштейнами к крьппкам букс и крепитсявместе с ними болтами с обеих сторон,55,Предусмотрена возможность. установкирамы устройства как на тележки сбесчелюстными буксами, так и...

Номер патента: 1171509

Опубликовано: 07.08.1985

Авторы: Асадчий, Гольдштейн, Еремин, Малиновский, Прутковский, Рыжиков, Чавчанидзе, Черненко, Шестаков, Щукин

МПК: C10J 3/00

Метки: газа, горючего, твердого, топлива

...НКГ от твердых частиц исистему 5 мокрой очистки. На линииподачи НКГ к системе шлюзования установлен дополнительный трубопровод 6,который соединен .с газогенератором.На трубопроводе 6 установлены регулирующие органы 7. Для подачи топлива 25через шлюзовой бункер имеется система 8 топливоподачи. Для вывода газогенератор снабжен системойзолоудаления 9. В схеме предусматриваетсяустановка очистителя 10 газа,газголь-ЗОдера 11, компрессоров 12 и 13.Способ осуществляют следующимобразом,Отбор НКГ осуществляется послесистемы 5 мокрой очистки, где темОпература газа снижена до 180-190 С..Отобранный газ с помощью компрессора13 подается в шлюзовой бункер системы 8 подачи топлива для поднятия внем давления, часть НКГ поступает в 40дополнительный...

Номер патента: 1168509

Опубликовано: 23.07.1985

Авторы: Костянец, Косяков, Пархоменко, Сергиенко, Тишкина, Черненко

МПК: C01F 17/00

Метки: выделения, концентратов, редкоземельных, элементов

...Корректор М. Ткач Заказ 4557/21 Тираж 462 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к способувыделения концентратов Р 37 и может быть использовано при переработке апатита с попутным получением концентратов. РЗЭ. 5Целью изобретения является повышение степени отделения фтора, выхода и чистоты продукта.П р и м е р 1. 50 г апатитового концентрата с содержанием 38% 10 РО Оф 8 1 ф 8% РЗЭ ф 54% СаО разлагают при 30 С 30%-ной азотной кислотой при норме 140%, Через 1-2 мин прибавляют 4 г сухой соли нитрата натрия и раствор перемешивают в те чение 30 мин, затем отделяют осадок...

Номер патента: 1168315

Опубликовано: 23.07.1985

Авторы: Аверченков, Антонов, Белейчик, Данильченко, Еременко, Козленко, Мисечко, Хохольков, Цибрик, Черненко

МПК: B22C 7/00

Метки: используемых, пневматических, покрышек, получении, пресс-форм, секторов, цельнолитых, шин

...ными элементами (позиция 1 Ч), 20Оснастка для осуществления способа содержит подмодельную плиту 1, на которой установлена модель 2 с отъем- ными элементами 3 и 4, опоку 5, устройство 6, обеспечивающее перемещени 25 опоки (полуформы) по заданной траектории, а также систему тяг 7 и 8, ограничивающих движение отъемных эле - ментов 3 и 4 относительно полуформы 9 е30Изготовление полуформы осуществляют следующим образом.На подмодельную плиту 1 устанавливают опоку 5, заполняют полость опоки формовочным материалом и уплотняют полуформу 9 (позиция 1). Затем полуформу 9 поднимают на заданную высоту, превьвающую высоту центральной части модели 2 на 5-10 мм (позиция 11), Отъемные элементы 3 и 4 остаются в полуформе и поднимаются вместе с ней...

Номер патента: 1166908

Опубликовано: 15.07.1985

Авторы: Благовещенский, Перский, Черненко

МПК: B23B 31/04

Метки: патрон, самоустанавливающийся

...(соединение упругих пластин с концом держателя инструмента), на фиг.3 - сечение Б-Б на фиг.1 (кресто вина шарнира в разрезе), на фиг;4- сечение В-В на фиг.1 (соединение упругих пластин с корпусом патрона). ОПатрон содержит полый корпус 1 с хвостовиком, держатель инструмента 2 и пружинный шарнир, обеспечивающий самоустановку инструмента относительно отверстия и передачу крутящего момента. Шарнир состоит из двух пар развернутых друг относительно руга на 90 упругих пластино3, тарированных в зависимости от усилий резания, Пластины 3 одними 30 концами жестко связаны через центрирующие втулки 4 с.проставкой 5 на держателе инструмента и проставкой 6 на корпусе 1, а другими - с общей крестовиной 7. В крестовине 7 р выполнено осевое...

Номер патента: 1166868

Опубликовано: 15.07.1985

Авторы: Жиганов, Зинкевич, Ровенский, Черненко

МПК: B21D 43/00, B30B 15/30

Метки: длинномерного

...щуп 49 которого 40 вмонтирован в направляющей проводке 47на оси 50. При этом толкатель 34 выполнен ступенчатым, чем исключается взаимодействие его ступени 51 со щупом 49 при перемещении в направлении направляющей про водки 8 материала 27.Кроме того, в устройстве предусмотренысвязанные с системой 4 управления датчик 52 для контроля крайнего верхнего положения рычага 35, датчик 53 наличия немерного остатка по отводящему лотку 36. При этом 50 отводящий лоток 36 закреплен в станинепресса 1 между рычагом 35 для сброса не- мерного остатка и связанным с ним силовым цилиндром 37, расположенным под столом пресса. 55 5 10 15 20 осью 30 с кареткой 19, рычага 31, связанного с кулисой 28 осью 32, размещенной в корпусе 17, и тяги 33,...

Номер патента: 1165857

Опубликовано: 07.07.1985

Авторы: Евтухов, Кирпач, Кузьминский, Однороженко, Черненко

МПК: F25B 21/02

Метки: термоэлектрический, холодильник

...а другая - пористой, причем каналы со стоОроны, противоположной патрубкам, сообщены трубопроводами, а источник токаподключен к наружной стенке,На фиг.1 иэображен термоэлектрический холодиЛьник; на фиг,2 - Разрез по А-А на фиг,1,.Холодильник содержит наружнуюстенку 1, являющуюся электродоМ,внутренние пористые стенки 2 и 3,каналы 4 и 5, подключенные к патрубкам 6-8, пористую перегородку 9, источник 10 постоянного тока, трубопроводы 11, топливный элемент 12,ребра 13, кожух 14, патрубки 15 и 16,термоэлемент,Холодильник работает следующимобразом. Жидкий термоэлемент через патрубок 6 поступает в полость, образованную стенками 2 и 3, Благодаря тому, что диаметр отверстий в, стенке 3 больше, чем в стенке 2, жидкость движется по направлению к...

Номер патента: 1164293

Опубликовано: 30.06.1985

Авторы: Батин, Долганов, Кольчак, Попова, Хасин, Черненко, Чуватина, Юров

МПК: C21D 8/06

Метки: калиброванных, производства, сплавов, хромоалюминиевых

...получили хромоалюминиевые сплавы, имеющие .:ряд преимуществ перед хромоникелевыми сцлаваО ми в отношении удельного сопротив-, ления, долговечности и рабочего интервала температур (до 1300-1400 С). Причем для мощных электронагревателей в электротехнической промышпенности появилась потребность в калиброванных бунтах диаметром до 10 мм,обладающих по сравнению с горячекатанными более стабильными эксплуатационными свойствами и большей стойкостью.Целью изобретения является расширение номенклатуры изделий, повышениевыхода годного и повышение технологической пластичности.Результаты испытаний образцов,по предлагаемому и известному способам прйведены в таблице,1164293 Составитель В,МуравьевТехред Т.Маточка Корректор О,Тигор Редактор Т,...
