Номер патента: 1403178

Опубликовано: 15.06.1988

Авторы: Муску, Черненко

МПК: H02G 1/12

Метки: изоляции, проводов, удаления

...9 выполнена;так, что между прокладкой 10 и фи,тилями 7 и 8 образуется зазор поряд ка 5-10 мм. Прокладка 10 выполненас переменным сечением и снабженавыемками 11, которые соответствуютвыступам. фитилей 7 и 8,Устройство работает следующим об 35разом.Провод 12 вводят в нагреватель 1со стороны прокладки 10 и располагаютего между последней и фитилями 7 и 8,Прижимают пружину 9 к корпусу 2,приэтом перемещается резервуар 3, зажимая провод 12 между прокладкой 10и фитилями 7 и 8, на нагреватель 1подают напряжение 6 В или другое бе 45зопасное. После сгорания изоляциипровод 12 плавно извлекают, удерживаярезервуар 3 прижатым к корпусу 2,при этом провод охлаждается жидкостью5, а на очищенную поверхность наносится консервирующая жидкость 6.Жидкости 5 и...

Номер патента: 1399008

Опубликовано: 30.05.1988

Авторы: Мурашкин, Черненко, Яковлев

МПК: B23B 41/00, B23P 13/00

Метки: отверстий

...А,Долинич Заказ 2625/12 Тираж 880 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к обработкеметаллов резанием и может быть ис,пользовано при обработке отверстий,Цель изобретения - расширение технологических возможностей за счет осу 5ществления обработки отверстий крупногабаритных деталей,На чертеже изображено устройство,общий вид.10Устройство для обработки отвер"тийсодержит полую оправку 1, имеющуюна конце шаровую опору 2, на которуюопирается режущая головка 3, выполненная в виде тарельчатого элемента.В отверстии оправки 1 размещен генератор, включающий приводной вал...

Номер патента: 1398946

Опубликовано: 30.05.1988

Авторы: Васильев, Гринберг, Смирнов, Соколовский, Черненко

МПК: B21C 3/12

Метки: волока

...труб.Для регулирования размера выходного отверстия в процессе волочениянажимная гайка 3 и упорная гайка 4через зубчатые колеса 5 и 6, закрепленные на гайках 3 и 4, и зубчатыеколеса 7 и 8, закрепленные на валу 9,кинематически связаны друг с другоми общим приводом вращения,Волоку собирают следующим образом,В корпус 1 вставляют коническуювитую пружину 2 и затягивают нажимной гайкой 3 до момента упора конической витой пружины в гайку 4. Прииспользовании кинематической передачи дополнительно закрепляются зуючатые колеса 5 и 6 на гайках 3 и 4, ипри установке в волочильный стан онивводятся в зацепление с зубчатымиколесами 7 и 8,Волока работает следующим образом.В отверстие корпуса 1 волоки задают трубу. При волочении в первых походу...

Номер патента: 1391797

Опубликовано: 30.04.1988

Авторы: Горенко, Кошелев, Синьчугов, Толстых, Черненко

МПК: B22C 1/02, B22C 1/22

Метки: литейных, смесь, стержней, форм

...добавок в течение 45 с, Затемполученную смесь вводят в огнеупорный наполнитель, компоненты перемешивают 60 с. Дальнейший регламентприготовления и испольэования смесиостается беэ изменения и выбирается вв соответствии с особенностями технологического процесса приготовленияобъемных и оболочковых стержней вхолодной или нагреваемой оснастке,В табл. 1 приведены составы предлагаемых смесей для объемных стержней, отверждаемых в нагреваемой оснастке.В табл, 2 и 3 приведены показатели свойств смесей согласнтабп. 1,Величину податливости стержнейоценивали пс величине деформации сме 1391797си при нагрузках 0,05 0,1; 0,2 МПапри температуре 723 К, а также поуровню остаточных напряжений в отливках.5Деформацию смеси под постояннойнагрузкой...

Номер патента: 1391750

Опубликовано: 30.04.1988

Авторы: Быкова, Володарский, Головенчиц, Гуляев, Кострижев, Лев, Михеев, Нецецкая, Черкасов, Черненко, Чукмасов

МПК: B21C 25/02

Метки: матрица, прессования

...проходящей через концы обжимного участка матрицы, к оси к Нм25 матрицЫ к =агс 1 д - " - ", условным углом конусности заходной части матрицы Ы., определяемым как угол наклона хорды, проходящей через точки образующей обжимного участка с коор динатами 2=0 и 2=Н/3 к оси матрицы 2 еПрофиль образующей обжимного участка матрицы выполнен по функции интеграла вероятности Гаусса в соответствии с зависимостью табличное значение интеграла вероятности Гауссадля величины х; безразмерная координатавдоль оси матрицы положения меридионального сечения, в котором определяется значение величины Б;размерная координата вдольоси матрицы меридионального сечения, в котором 50определяется значение величины Б, считая за нульточку соответствующую началу обжимного...

Номер патента: 1390246

Опубликовано: 23.04.1988

Авторы: Викулов, Гарнус, Горбов, Ивченко, Коваленко, Никитин, Погорелов, Рыбалка, Худик, Черненко

МПК: C21D 1/02

Метки: арматурных, малоуглеродистой, низколегированной, стали, стержней

...ос 40 тальных параметрах процесса), представлены в таблице.Как видно из таблицы, свойства и качество профиля проката, полученные по предлагаемому способу, отличаются от свойств стержней, изготовленнь 1 х и упрочненных по известной технологии. Анализируя данные таблицы, можно отметить, что исследуемые режимы обеспечивают следующие свойства и качество проката:50режим 1 и 9 (по известному способу - для стержней диаметром 18 и 16 мм соответственно) - низкие прочностные свойства, большой разброс по массе и ширине ребер, соответствие первой категории качества;режим 2 - переохлаждение стержня, возможна поломка калибра иливалка; режим 3 - качество хорошее, но высокая .прочность при пониженной вязкости, соответствие высшей категории...

Номер патента: 1388184

Опубликовано: 15.04.1988

Авторы: Горенко, Кошелев, Синьчугов, Толстых, Черненко

МПК: B22C 1/02, B22C 1/22

Метки: литейных, смесь, стержней, форм

...различные соединения неорганического и органического происхождения, а также комплексные материалы, например комплекс ный катализатор ЛСФ-А, И, ФС 26/6. Для изготовления оболочковых форми стержней по изобретению применяютсинтетические твердые и жидкие смолыфенолоформальдегидного типа .(ПК 104,СФ, СФ, СФ, СФЖ 3042 ит.д.), представляющие собой продуктполиконденсации Фенола с формальдеги-.дом.В качестве отвердителя плакированных песчано-смоляных смесей дляоболочковых Форм используют технический уротропин,Для холоднотвердеющих стержней выбор типа связующего и катализатора определяется конкретными условиями производства, конструкцией отливки и методом Формирования стержня или формы.Для приготовления смеси согласно изобретению огнеупорный...

Номер патента: 1386407

Опубликовано: 07.04.1988

Авторы: Андрощук, Гостомельский, Дышленко, Литвин, Решетняк, Тишура, Черненко

МПК: B23K 20/12

Метки: металлов, разнородных, сварки, трением

...механическими свойствами в результате нагартовки и контактного упрочненияпрочного металла прочность сварногосоединения увеличивается примерно55на 10%. Поэтому уменьшение площадипоперечного сечения соединения вплотьдо 10% от площади поперечного сечения свариваемой детали из менее прочного металла допускается исходя йзусловия равнопрочности соединенияменее прочному металлу, Исходя изэтого и регламентируют площадь поперечного сечения канавки с режущейкромкой, выполненной на свариваемомторце детали из более прочного металла.П р и м е р. Сварку трением деталей из коррозионно-стойкой стали мар"ки 12 Х 18 Н 10 Т и алюминиевого сплавамарки АД 1 диаметром 25 мм и 40 ммвыполняли следующим образом. На свариваемом торце свариваемой...

Номер патента: 1384398

Опубликовано: 30.03.1988

Авторы: Бортницкий, Наумец, Петрухненко, Радчук, Черненко

МПК: B31B 1/16

Метки: резки, рулонного

...28.Устройство работает следующимобразом.Рулон материала 8, покрытый пленками 29 и 30, посредством силовыхцилиндров б устанавливается в рабочее положение и фиксируется на конусных головках 7, Затем осуществляется заправка материала, для чегоего пропускают между тянущими роли 5 10 15 20 25 30 35 40 ками 10 и 11 над ножами 13 продольной резки и под ножами 16 поперечнойрезки и фиксируют полосы между губками 19 и 20 зажима.После прохождения тянущих роликов 10 и 11 верхняя пленка 29 наматывается на шгангу 9, а нижняя 30 -на штангу 26. Затем силовым цилиндром 15 осуществляется врезание ножей 13 продольной резки в материал 8,После этого включают электропривод 3, который через фрикционнуюмуфту 4 приводит во вращение тянущиеролики 10 и 11,...

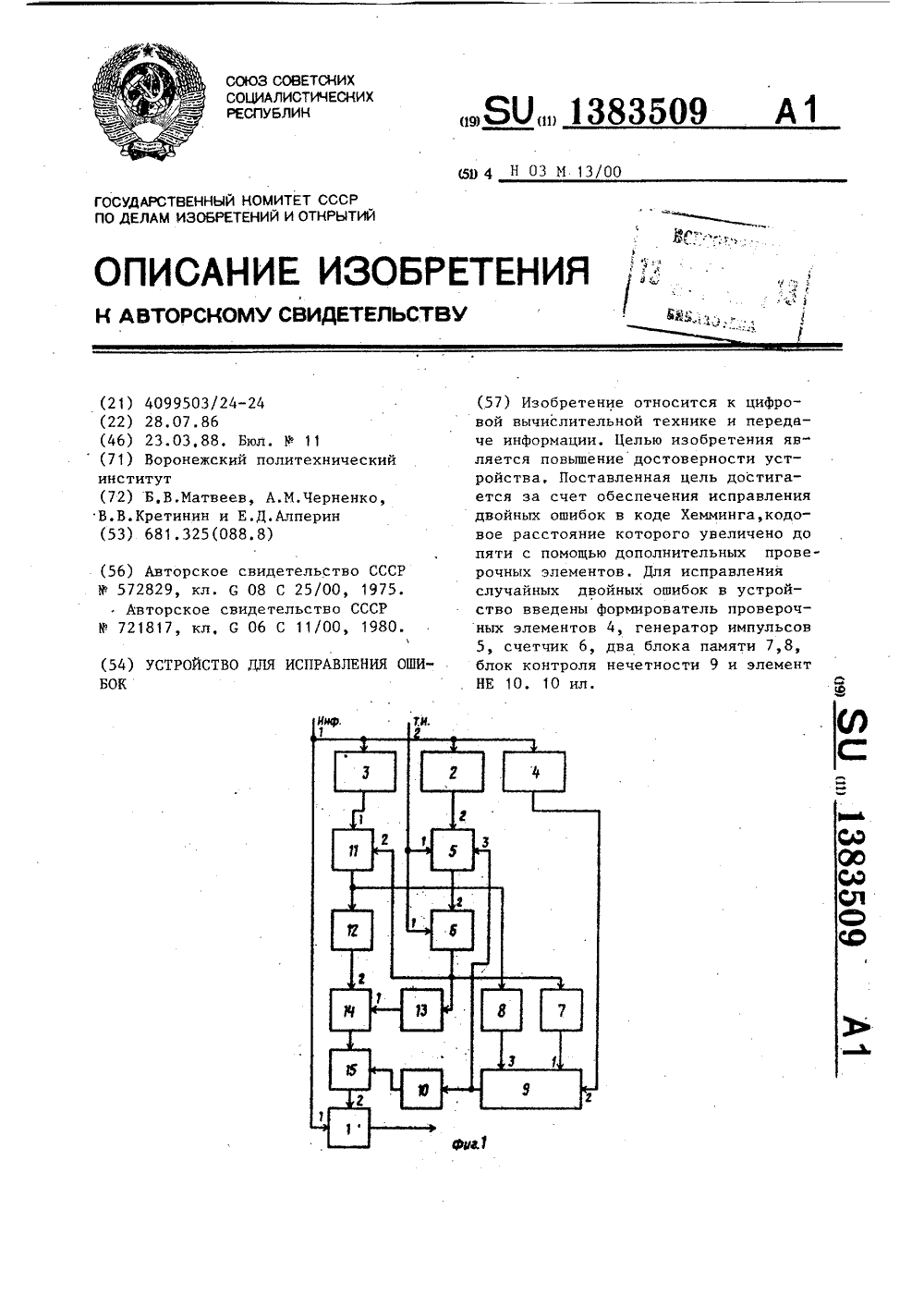

Номер патента: 1383509

Опубликовано: 23.03.1988

Авторы: Альперин, Кретинин, Матвеев, Черненко

МПК: H03M 13/19

Метки: исправления, ошибок

...соответ 138350910 15 20 25 30 35 40 45 50 55 ствующая проверочная комбинация и подается на вход блока 9 контроля нечеткости,на втором входе которого установлена проверочная комбинация, сформированная в формирователе 4 в соответствии с дополнительной к коду Хэмминга матрицей. На.третьем входе блока 9 контроля нечетности сигналы отсутствуют, так как в случае одиночной ошибки счетчик 6 находится в нулевом состоянии и блок 7 памяти не работает. Поскольку произошла одна ошибка, проверочные комбинации на входах блока 9 контроля нечеткости совпадают и сигнал на его выходе равен нулю, Единичный сигнал с выхода элемента НЕ 10 отпирает элемент И 15. Одновременно код номера искаженного разряда с выхода сумматора 11.по модулю два расшифровывается...

Номер патента: 1380750

Опубликовано: 15.03.1988

Авторы: Веремеенко, Дзюрак, Единый, Желтовская, Пашковский, Свешников, Черненко

МПК: A61K 38/43, A61K 45/06, A61P 1/16 ...

Метки: камнеобразования, повторного, почках, профилактики

...а также дополнительнорастительные средства, повьшяициедиурез, а также препараты, приводящие к улучшению почечного кровообра- ,10щения, 3-я декада - антибактерпаль -ный цикл, гнодились препараты в соответствии с чувствительностью пысеваемой мнкрофлоры,45Черсз год после операции при обследовании рецидива не выявлено.Показатели протеолиза мочи; мочеваякислота 0,920, белок 0,288, протеолитическая активность 2,114, ингиби.торы 0,42, индекс протеолиза 17,31.Данные рентгенологического обследования показали улучшение функциипочки. Обследование через 3 годарецидива нет. Показатели пратеолиза;мочевая кислота 0,920, белок 0,288,протеолитическая активность 2, 114,ингибиторы протеолиэа 0,83, индекс8,844,Таким образом, проведенная метафилактика...

Номер патента: 1377180

Опубликовано: 28.02.1988

Авторы: Полюдов, Черненко

МПК: B26D 1/04

Метки: безвыстойной, блоков, книжных, обрезки

...относительно продольной оси конуса. Усилитель 5 колебаний имеет фланец 6 длякрепления ножа 4 к корпусу 1, расположенный в узле смещения колебаний,т,е. в точке не имеющей колебаний,что позволяет изолировать корпусот колебаний. Нож 4 изготовлен в виде цилиндра с выполненными на нем по 40винтовым встречно нанравленнным линиям двумя режущими кромками,Устройство работает следующимобразом.Обрезаемый блок 7, зажатый в 45транспортирующей каретке блокообрабатывающей поточной линии (не показана) таким образом, что отрезаемаячасть находится за пределами торцовых продольных поверхностных зажимающих стенок, находящихся строго вОдной плоскости параллельнОИ плоскости резания, транспортируется между позициями обработки. Режущее уст"ройство...

Номер патента: 1375621

Опубликовано: 23.02.1988

Авторы: Бочкин, Ерофеев, Ивкин, Кузнецова, Курченко, Манухов, Селяев, Соломатов, Уткина, Федорцов, Черненко, Шаров

МПК: C04B 40/00

Метки: заполнителя, каркаса, композиция, минерального, полимерная, пропитки

...- упрощение технологии изготовления пола, повыпение его прочности за счет адгезии полимерной композиции к каркасу.Изготовление строительных элементов осуществляют путем укладки каркасной смеси толщиной 20 мм на бетонное основание.Укладывают каркасную смесь, например, следующего состава, мас,Х:Эпоксиднаясмола ЭД4,9Полиэтиленполиамин 0,4Гранитный щебеньфракции 5-8 мм 94,7После отверждения каркаса его заполняют под действием собственной массы без применения вибрирования, вакуумирования или давления полимерным раствором. В качестве наполнителя в растворе используют кварцевый наполнитель дисперсностью 2500 см /г.При исследовании предлагаемого способа изготовления полимербетонных полов испытания проводят на обраэцах, состав которых...

Номер патента: 1375423

Опубликовано: 23.02.1988

Авторы: Дышленко, Лебедев, Литвин, Тишура, Черненко

МПК: B23K 20/12

Метки: сварки, трением

...разрушаются окисные и другие пленки, создается мелкозернистая и однородная структура. При отклонении значения 1 от вычисленного из соотношения более чем на 15 о эффект от изменения усилия снижается, что приводит не только к снижению производительности, но и вызывает непровары в центре и на периферии соединения.В случае сварки разнородных металлов с резко отличающимися теплофизическими свойствами, давление нагрева изменяют по периодическому закону в течение всего времени нагрева, а в соотношение для определения 1 подставляют модуль нормальной упругости металла с меныией упругостью.Формула изобретения 40 1. Способ сварки трением, в кл юча ю щи й относительное вращение деталей с приложением давления нагрева и последующую проковку, при...

Номер патента: 1375422

Опубликовано: 23.02.1988

Авторы: Дышленко, Лебедев, Литвин, Тишура, Черненко

МПК: B23K 20/12

Метки: привод, сварки, силовой, трением, электромагнитный

...Ф в сердечнике электромагнита, соответствующая характеру изменения осевого усилия Г в процессе сварки, связанного с ним зависимостью где Ф - магнитный поток;ро - магнитная проницаемость;5 - поверхность полюса электромагнита.При включении электромагнитного силового привода единичный выходной сигнал устройства сравнения (фиг. 2) отпирает тиристорный ключ (фиг. 1) и напряжение питания ) )с поступает на силовую катушку электромагнита 1, в которой происходит переходный процесс нарастания тока и, следовательно, потока, соответствующего участку АВ, (фиг. 3). В процессе нарастания магнитного потока в измерительных катушках электромагнита 1 наводится ЭДС, пропорциональная изменению магнитного потока где % - число витков измерительных ка тушек....

Номер патента: 1374296

Опубликовано: 15.02.1988

Авторы: Беспалый, Варский, Черненко

МПК: H01F 38/30

Метки: трансформатор

...трансформаторов переменного тока,Целью изобретения является уменьшение погрешности измерения.На чертеже изображен предлагаемыйтрансформатор тока, общий вид.Трансформатор тока содержит ферромагнитный сердечник 1, расположенные на нем вторичную обмотку 2 и первичную разветвленную обмотку 3 и 4,выполненную из токопроводов различноного сопротивления, соединенных между собой встречно-параллельно. Токопровод меньшего сопротивления имеет,например, цилиндрическую фррму, атокопровод большего сопротивления состоит по меньшей мере из двух проводников, образующих обмотки, расположенные на сердечнике симметрично.Так как магнитные потоки в магнитопроводе трансформатора, создаваемые токами, протекающими по обмоткам 3 и 4, направлены встречно,...

Номер патента: 1374030

Опубликовано: 15.02.1988

Авторы: Безлюдный, Коломыцев, Кузнецов, Матушкин, Ремнев, Черненко

МПК: F28F 9/16

Метки: закрепления, решетке, теплообменной, трубной, трубы

...стадии закрепления; на фиг.З - сборка трубы с трубной решеткой в исходном состоянии при наличии на наружной поверхности трубы проточки с радиусным переходом со стороны решетки; на фиг.4 - процесс развальцовки трубы фиг.З и отбортовки выступающего конца трубы в конечной стадии закрепления.Способ закрепления теплообменной трубы в трубной решетке заключается в следующем,Предварительно на конце толстостенной теплообменной трубы 1 выполняют проточку 2 с радиусным переходом со стороны решетки 3 или с обеих сторон, причем во втором случае кромку проточки размещают на расстоянии 0,5-1,0 толщины стенки трубы от ее торца. Проточку выполняют глубиной 35 0,2-0,8 толщины стенки трубы. Затем трубу устанавливают в отверстии трубной решетки с...

Номер патента: 1370579

Опубликовано: 30.01.1988

Авторы: Байко, Карпиловский, Корелова, Слынько, Черненко

МПК: G01R 1/20, G01R 19/00

Метки: измерительный

...51 является входом упомянутого блока.Измерительный преобразователь тока работает следующим образом,После установки устройства при помощи клемм 11 и 12 в линию электропередачи, подачи напряжения сети на блоки 5,8,9 и 10 и приведения линии в рабочее состояние оператор ключем 40, устанавливает триггер 41 в состояние "1", при котором замыкаются ключи 36 и 37 в блоке 8 управления и обеспечивается протекание тока через замыкатель 6, Ключи 38 и 39 в это время разомкнуты, замыкатель 7 также разомкнут, Сигнал на выходе трансформатора 2 тока, протекающий через элемент 4 нагрузки, характеризует величину тока в линии электропередачи. Одновременно незначительная по мощности часть этого сигнала будет поступать на вход блока 9 фиксации...

Номер патента: 1366336

Опубликовано: 15.01.1988

Авторы: Гостомельский, Карташова, Коротынский, Левитин, Миргород, Панченко, Станиславский, Товштейн, Черненко

МПК: B23K 20/12

Метки: заготовок, различного, сварки, сечения, трением

...тахогенератор 5, вырабатывающий напряжение, пропорциональное частоте вращения, ы . Коэффициенты преобразования преобразователя 10 частота - напряжение выбраны такими, что напряжения, поступающие на оба входа компаратора 11 при отражении луча от поверхности вращающейся заготовки 20, равны, поэтому сигнал на выходе компаратора 11 равен О. При этом иоклю3 136633 чается влияние колебаний уровня частоты вращения шпинделя ыВ процессе сварки, по мере того .как толщина слоя металла, перенесенного. на заготовку большего сечения, возрастает, плоскость трения, по которой проходит граница между движущимся и неподвижным металлом, приближается к точке, на которую наведен луч источника 13 излучения. В тот момент, когда толщина слоя...

Номер патента: 1366249

Опубликовано: 15.01.1988

Авторы: Васильев, Гаврилов, Смирнов, Соколовский, Черненко

МПК: B21B 21/00

Метки: клеть, прокатки, рабочая, стана, труб, холодной

...фиг. 1 изображена клеть,разрез; на фиг. 2 - то же, вид сбоку; на фиг. 3 - то же, вид сверху после разворота рамок.Рабочая клеть содержит подвижный от привода корпус, состоящий из стойки 1 с вертикальными осями 2 и двух параллельных рамок 3, соединенных с вертикальными осями с возможностью относительного поворота и прикрепленных к стойке съемными фиксаторами 4, В проемах рамок размещены бандажи 5, попарно стянутые болтами 6, несущие подшипниковые опоры 7, шкивы 8 и кольцевые калибры 9. На шкивах закреплены одними концами гибкие эле-. менты 10, другие концы которых закреплены на неподвижных опорах 11. Бандажи с калибрами соединены посредством шпонок 12, Под подшипниковые опоры установлены .регулировочные клинья 13.Клеть работает...

Номер патента: 1364524

Опубликовано: 07.01.1988

Авторы: Халилов, Черненко

МПК: B62D 25/20

Метки: автомобиля, кузова, основание

...на Фиг,2; на фиг.5 - сечение Б-Б на Фиг.З; на фиг.6 - сечение В-В на фиг.2; на Фиг.7 - сечение Г-Г на Фиг.З; на фиг,8 - сечение Д-Д на фиг.З; на Фиг.9 - сечение Е-Е на фиг.8.Цельноштампованный лонжерон 1 соединяется с ваннообразным полом 2 (Фиг.1 - 3) с помощью Фланца 3 (Фиг,6 и 8), охватывающего пол 2 по вертикальной 4 и нижней горизонтальной 5 плоскостям (фиг.6). Таким образом, обеспечивается жесткое соединение порогового сечения, образуемого ванно- образным полом 2, деталью порога 6 и боковиной 7 (Фиг.7) с сечением, образуемым лонжероном 1, задним полом 8 и боковиной 7 (фиг,5), которое далее замыкается на нишу 9 для заднего колеса (фиг.1-3). На протяжении всей длины порогимеет практически равнопрочное сечение, что и обеспечивает...

Номер патента: 1362612

Опубликовано: 30.12.1987

Авторы: Бобровский, Резников, Черненко

МПК: B24B 39/04

Метки: деформированием, пластическим, поверхностным

...качания инструмент неизбежно проходит через положение, соответствующее параллельности осей инструмента и детали, так как амплитуда качания заведомо превышает погрешности установки инструмента. Одна 40 вия обеспечения постоянства длины пятна контакта, величина которой должна оставаться равной длине инструмента.Изменение силы - функция от угла поворота инструмента по приведенной зависико амплитуду качательного движения назначают относительно малой, исходя из усло 122прикладываемой к инструменту Р, =1800 Н. Величину угла качания ы, назначали равной 130. Силу изменяли от утла наклона инструмента по представленной зависимости. В крайних угловых положениях инструмента величина силы составляла 1560 Н. На последнем обороте детали силу уменьшили...

Номер патента: 1361342

Опубликовано: 23.12.1987

Авторы: Жупаненко, Колос, Костогрыз, Мушинский, Черненко

МПК: E21D 21/00

Метки: анкер, горных, закрепления, пород

...10 2(фиг.1), размещенная внутри выступающего конца трубы 1. Состав выбирают из расчета обеспечения прочности отвердевшей смеси 1,0-1,5 МПа. Гидрозатвор может быть выполнен и, например, в виде обратного клапана (см.фиг.б), который состоит из конуса 11, закрепленного на консольно установленной в трубе 1 пружине 12.Анкер устанавливают. следующим образом.Анкер оснащают опорной шайбой 9 и вводят в заранее пробуренный в породе шпур 13. Диаметр шпура должен обеспечивать свободное введение анкера и при этом быть на 4-6 мм меньше первоначального диаметра трубы 1.Выступающий конец трубы 1 через отверстие 7 подключаютк гидронасосу (не показан), развивающему давление 25-30 МПа. Просачиваясь через песчано-цементную смесь 10 или выталкивая конус 11...

Номер патента: 1360936

Опубликовано: 23.12.1987

Авторы: Андрощук, Дышленко, Захаров, Литвин, Решетняк, Черненко

МПК: B23K 20/12

Метки: сварки, трением

...момент. В центре плиты 1 имеется отверстие для охватываемой детали 6, осуществляющей вращательное движение в плоскости (фиг. 1).Катушки 3 включены в цепь постоянного тока последовательно. Это обеспечивает приложение к сегментам магнитопровода 2 сил, рема которых представлена на фиг, 2, где г - силы взаимодействия смежных сегментов, определяемые по формуле45ргГ=721 ОЯгде Ф - магнитный поток, возникающий вмагнитопроводе; 505 - плогцадь сегмента в радиальномзазоре магнитопровода;ро - магнитная проницаемость.На фиг, 2 также обозначена результирующая радиальная сила, ;, действующая на каждый сегмент.55 Замыкание обжимающего усилия происходит по схватывающей детали 5 (фиг. 2). Начальная величина зазора о между сегментами магнитопровода...

Номер патента: 1355619

Опубликовано: 30.11.1987

Авторы: Бочаров, Виноградова, Гончарова, Грачев, Долгоплоск, Зеленова, Карманова, Ковалев, Кормер, Коршунов, Кохановская, Крылова, Кудрявцев, Куперман, Лобач, Лыкин, Масагутова, Подалинский, Полетаева, Портной, Рыльков, Рысляев, Сапронов, Сахновский, Сидоров, Тинякова, Федоров, Хмара, Черненко, Шварц, Яковлев

МПК: C08K 13/00, C08L 9/00

Метки: резиновая, смесь

...= 20:1;ДИВАХ : неодим =2:1; концентрация шихты 11-127, температура полимериза ции 50 С. Состав резиновых смесей приведен в табл. 1, а состав смеси предлагаемых каучуков и свойства полученных З 0 резин - в табл. 2.Смеси изготавливают в резиносмесителе по двухстадийному режиму. Серу и ускорители вулканизации вводят на второй стадии, Температура смесей в конце первой стадии составляет 140-150 С, в конце второй стадии 90- 110 С. Образцы для определения свойств резин вулканизуют при 55 С в течение 20 мин (в примерах 12 и 13 при 143 С в течение 40 мин),Формула изобретения Резиновая смесь на основе 1,4-цисбутадиенового каучука, 1,4-цис-полииэопрена и/или бутадиен-стирольного каучука, включающая серу, ускоритель и активатор вулканизации,...

Номер патента: 1355487

Опубликовано: 30.11.1987

Авторы: Полюдов, Черненко

МПК: B26D 1/04

Метки: безвыстойной, блоков, книжных, обрезки

...блока, а режущая кромка ножа полностью перекрывала ширину обрезаемого блока.1При подаче напряжения на обмотку 3 возбуждения привод 2 (ультразвуковой преобразователь) излучает ультразвуковые колебания. Усилитель 5 колебаний, выполненный в виде двух усеченных конусов, увеличивает амплитуду колебаний и передает их к ножу 4.сланец 6 позволяет избежать передачи ультразвуковых колебаний в месте крепления на корпус 1. Нож 4 совершает колебания ультразвуковой частоты, направленные вдоль продольной оси усилителя колебаний, составляющиеоострый угол 12-20 , обуславливаемый углом заточки срезанной стороны ножа, с направлением перемещения обрезаемого блока. При перемещении блока 7 от одной позиции обработки к другой он находит на вибрирующий...

Номер патента: 1355466

Опубликовано: 30.11.1987

Авторы: Бобровский, Черненко

МПК: B23D 43/02, B24B 39/02

Метки: дорн

...методом поверхностного пластического деформирования.Целью изобретения является снижение энергоемкости процесса путем уменьшения силы протягивания. На чертеже изображена конструкция предлагаемого дорна.Дорн содержит деформируюший элемент 1, выполненный в виде гофрированного кольца и установленный на оправке 2. Механизм регулировки диаметра содержит диск 3, жестко связанный с оправкой 2 с помощью винта 4, и втулку 5 с фланцем. Последняя установлена на оправке 2 с возможностью осевого перемещения с помощью резьбовой пары. Деформирующий элемент 1 размещен между диском 3 и фланцем втулки 5.Устройство работает следующим образом,Для изменения диаметра деформирующего элемента втулку 5 вращают, при этом она перемещается в осевом направлении...

Номер патента: 1353590

Опубликовано: 23.11.1987

Авторы: Гостомельский, Дышленко, Мельниченко, Миргород, Ситник, Сытнюк, Тишура, Черненко, Шевченко

МПК: B23K 20/12

Метки: зажимное, машин, сварки, трением

...2, торцовый регулируемый упор 3, выполненный полым со сквозным отверстием на торце под ключ и связанный кинематически посредством винтовой переда чи с цангой 1, шток 4, жестко соединенный с цангой 1, гильзу 5, имеющую продольные пазы, установленную с возможностью поступательного перемещения относительно штока 4, поджимающего 20 гильзу 5 к упору 3, пружину б, стопорящий палец 7, жестко установленный на гильзе 5, находящийся и продольном пазу штока 4 и предотвращающий вращение гильзы 5 относительно штока стопорящий палец 8, жестко установленный на упоре 3, находящийся в одном из пазов гильзы 5 для предотвращения вращения упора 3 относительно гильзы 5. 30Перепалацка зажимного устройства на заданную установочную длину свариваемой...

Номер патента: 1352128

Опубликовано: 15.11.1987

Авторы: Бобровский, Бубнов, Черненко

МПК: F16J 15/32

Метки: манжетное, уплотнение

...содержит резиновую армированную однокромочную манжету 1 Ои тонкостенную втулку из полимерного антифрикционного материала (защитного элемента 2) . Н аружн ая поверхность втулки выполнена в форме усеченного конуса 3, большим основанием сопряженного с торовой канавкой 4, в которой с натягом размещена уплотняюшая кромка манжеты 5. Натяг создается кольцевой спиральной пружиной 6. За счет натяга тонкостенная втулка деформи 11 уется и поджимается к поверхности вала, обеспечивая герметизацию в месте контакта с валом. Защитный элемент 2 содержит цилиндрический участок 7, который выходит за пределы уплотнительного узла в зону, ,шступную для ручного или механического съема защитного элемента.Манжетное уплотнение работает сле дующим образом.В...

Номер патента: 1349784

Опубликовано: 07.11.1987

Авторы: Кан, Черненко

МПК: B02C 17/10, B02C 17/24

Метки: истирания, проб

...то же, вид сверху.Устройство содержит ленточный конвейер, приводной 1 и натяжной 2 барабаны которого закреплены на корпусе 3 и охвачены бесконечной гибкой лентой 4 с выступами 5. На гибкой ленте 4 помещаются стаканы 6 с крышкой и с мелющими телами 7, Привод гибкой ленты 4 со стаканами осуществляется электродвигателем 8 через трансмиссию 9. Поверх гибкой ленты 4 на направляющих О располжена обойма 11 в виде беско печной цепи с ячейками, образованными звеньями 12 и осями 13, на которых установлены катки 14 и опорные ролики 15.Требуемое положение обоймы, играющей роль отделителя одного стакана от другого, относительно гибкой ленты 4 осуществляется с помощью фиксатора 16 магнитопровода 17, Загрузка стаканов 6 на гибкую ленту 4...
