Бычков

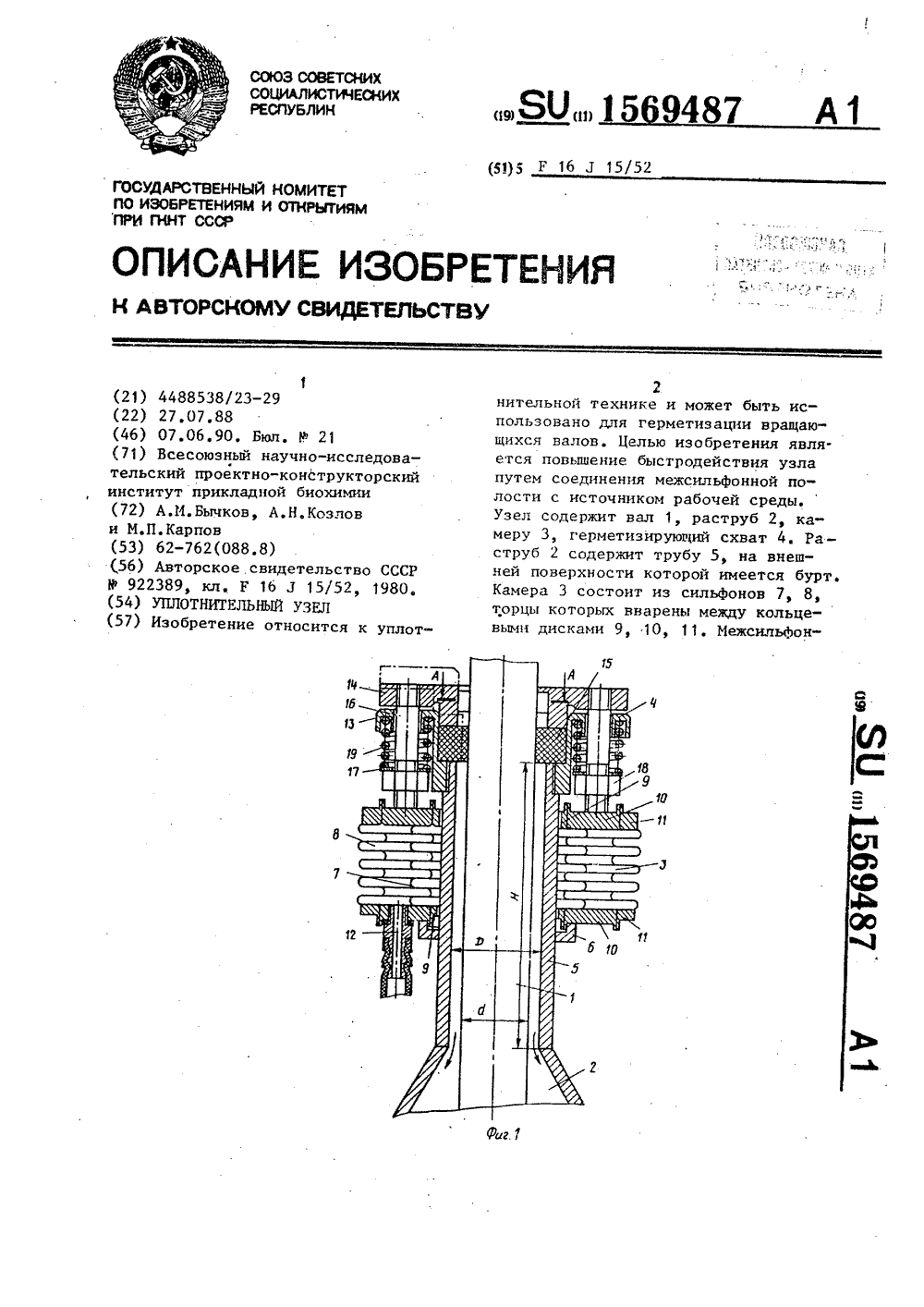

Номер патента: 1569487

Опубликовано: 07.06.1990

Авторы: Бычков, Карпов, Козлов

МПК: F16J 15/52

Метки: узел, уплотнительный

...и наружным диаметром трубы 5,Герметизирующий схват 4 включаетв себя матрицу 13, нажимной пуансон141, между которыми заневолена упругаяэластичная втулка 15. В нажнмном пуансоне 14 ввернуты шпильки 16, которые установлены свободно в отверстиях матрицы 13. На свободных концах 13 расположены пружины 19, которыеопираются на шайбы 17 и подстраива-,ются гайками 18. В полость камеры 3через штуцер 12 подается сжатый воздух, при этомкамера, расширяясь восевом направлении, освобождает втулку 15, Вал 1 освобождается от силобтюрации и приводится в рабочее положение. 2 ил.1 шпилек 16 установлены шайбы 17 и навернуты гайки 18.В гнездах матрицы 13 расположеныпружины 19, которые опираются на шайбы 17 и подстраиваются гайками 18, 2 О Собранный схват 4...

Номер патента: 1568000

Опубликовано: 30.05.1990

Автор: Бычков

МПК: G01R 27/28

Метки: коэффициентов, матрицы, полюсника, рассеяния

...измерительный блокприбора типа Р 4-11,Измерительный блок 5 предназначендля выделения измеряемых напряженийпрошедшей и отраженной волн, Блок 5располагается вблизи многополюсника 1,В качестве рефлектометра 6 можетбыть использован рефлектометр прибора типа Р 4-11,Коммутатор (2 к 2) является.базовым 25элементом матричного переключателя11, выполняется из двух встречновключенных высокочастотных реле типаРПВ 2/7, на обмотки которых подаетсяобщий сигнал управления (структурнаясхема коммутатора (22) приведенана фиг, 4 а). К выходам коммутатора 7подключены согласующие емкости (С к2 пф), компенсирующие последовательные индуктивности Е выводов реле.Аттенюатор 8 предназначен для выравнивания коэффициентов передачитрактов измерительного блока 5...

Номер патента: 1567788

Опубликовано: 30.05.1990

Авторы: Бычков, Новиков, Свирщевский

МПК: E21D 20/00

Метки: анкер, винтовой, скважины, сооружения

...механизации установки анкерной крепи горных выработок,Целью изобретения является создание спиральной штрабы в стенке скважины, пробуренной в прочных грунтах или бетоне, .На фиг. 1 схематично изображено устройство для сооружения скважины под винтовой анкер способом раскатки, общий вид; на фиг. 2 - каток со спиральным ребром, армированным твердым сплавом или алмазами.Устройство состоит из нала 1 с эксцентриковыми развернутыми шейками 2 и установленных на них цилиндрических катков 3 с воэможностью обкатывания по стенке скважины. На поверхности катков 3 закреплены спиральные ребра 4, армированные твердым сплавом или алмазами 5, причем спиральные ребра 4 направлены в сто- Урону вращения катка 3 вокруг своей оси. Катки 3 соединены между...

Номер патента: 1565810

Опубликовано: 23.05.1990

Авторы: Белов, Богоявленский, Бычков, Карпов

МПК: B67C 3/04

Метки: наполнения, тары, укупорки

...на шарнир стака, на 15, перемещает последний вертикально вверх, сжимая при этом пружину иэластичное кольцо 14, которое, деформируясь под действием осевой нагрузки от рычага 12, герметично обжимаетгорловину тары 20 и остается в такомположении на всем пути дискретногопрохождения под головками 4, 5 и т.д,35до возвращения ее в исходное положе, ние (позиция загрузки - выгрузки, место расположения электронной пушки),, где происходит постоянное бомбардирование электронами, противостоящихповерхностей стола 2 с захватом 10.Таким образом, электронная пушка является быстродействующим шлюзовым истерилизующим устройстМфом, при этомво внутренней полости камеры 8 поддерживается разрежение.Для обеспечения герметичности приповороте стола 2 последний...

Номер патента: 1564220

Опубликовано: 15.05.1990

Авторы: Анисимова, Бородулин, Бычков, Гендельман

МПК: D03D 45/50, D03D 47/12

Метки: конца, нити, станке, ткацком, удержания, уточной

...рамки 21 такимобразом, что входит в пространство между пружинами 22 при получении движенияот главного вала 20.Уточная нить 3 прокладывается в зевепневморэпирой 24, В крайнем верхнем положении планки 1 ее отверстие 2 для приемауточной нити 3 совпадает с отверстием направляющего канала 25 (фиг, 3), когда оннаходится в положении, соответствующемпрокладке уточины,Устройство работает следующим образом.Во время высгоя батана, когда зев открыт и рапира 24 несетуточную нить, планка1 находится в крайнем верхнем положении,Отверстие 2 планки образует вместе с плоскими пружинами 22 рамки 21 отверстиядля приема конца уточной нити 3 (фиг. 1 и 4),Зксцентрик 19 в это время своим максимальным радиусом расположен под роликом 18 трехплечего рычага...

Номер патента: 1562322

Опубликовано: 07.05.1990

Авторы: Алексеев, Бычков, Зибунин, Карев, Павлов, Псигин

МПК: C02F 1/00

Метки: жидкостей, отработанных, охлаждающих, разложения, смазочно

...примесей нерастноренного коагулянта на дно драги. Осе -."гие механические примеси после седиментации затем выносятся скребконым конвейером 9, вращающимся теперь уже по часовой стрелке, н Осадитепьный бак 6. Подготовленный таким образом раствор коагулянта можно запускать в батарею РИДРОЦИКЛОНОВЧ батарею гидроциклонон подается смесь загрязненной Отработанной СОЖвоздухом и растнором коагулянта. й батарее гидроциклонов эта смесь интенси:но перемешивается и очищается От механических примесей, содержащихся н загрязненной СОЖ, Нламовый пгодукт нз нижних отверстий гидрочиклонор с небольшой и"стью жидксс - ти ,около 1-37) сбрасывается н Осагдительный бак 6 из которого отстоявшаяся СОЖ сливается в бак 1, Необходимо учесть, что скорости вращения...

Номер патента: 1562273

Опубликовано: 07.05.1990

Авторы: Бычков, Лихачев, Паринов, Чубов

МПК: B65G 69/20

Метки: гидродинамический, остановки, плота, тормоз

...придание пространственности (каркасности) и укладку (складывание).Предохранительные клапаны 7, размещенные в центральной части на поверхности поплавка 1, предназначены для регулирования давления воздуха (предупреждения превышения номинального), заполняющего, поплавок 1 и сжимаемого при торможении.Днище 4 гидродинамического поршня 2 служит совместно с юбкой 3 для образования емкости для поступающей воды, восприятия давления ее, раскрытия (удлинения) юбки и сжатия воздуха в поплавке 1.Ограничители 8 на торцовых частях поплавка 1 предназначены для удержания гидродинамических поршней 2 в требуемом положении (внутри поплавка) и крепления гофрированных юбок 3 по периметру торцов поплавка (совмещение функций). Ограничители могут быть...

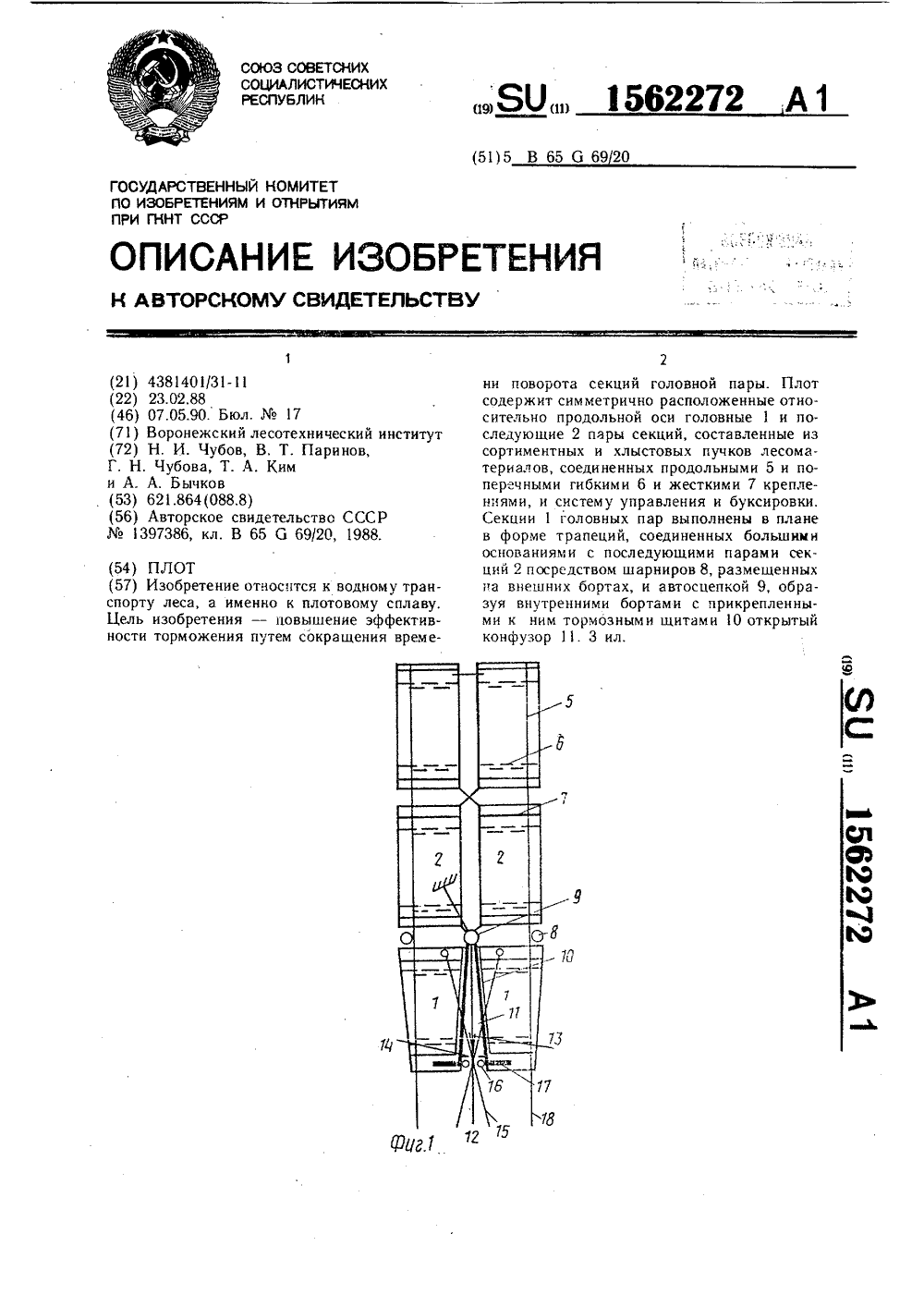

Номер патента: 1562272

Опубликовано: 07.05.1990

Авторы: Бычков, Ким, Паринов, Чубов, Чубова

МПК: B65G 69/20

Метки: плот

...последних в горизонтальной плоскости под действием гидродинами геского давления воды на тормозныещиты 10 и усилий в боковых тросовых тягах 15 управления.В качестве шарниров 8 могут быль известные сопряжения из обхватываемой иобхватыва,ошей деталей, а для плотов в виде стержня в сочетании с продольным креплением 5 (лежнями) или другим конструктивным решением соединения головной ипоследуюцгей пар секций плота,Ьоковые тросовые тяги 15 управления,прикрепленные у внутренних бортов вблизибольших оснований трапеций (в нижней части) секцийголовной пары, служат совместно с ргсгорками-упорами 17 для облегчения начала поворота их в горизонтальнойплоскости вокруг шарниров 8 и регулирования величины угла поворота совместно сбуксирными канатами...

Номер патента: 1560614

Опубликовано: 30.04.1990

Авторы: Авдеева, Бычков, Захаров, Казеннов, Квасневский, Клюев, Мокренко, Солоха, Ющенко

МПК: B23K 35/30, C22C 38/58

Метки: сталь

...максиэования 8-фазы; никель) ганец - чтобы исключить е итной абазой В комп аустенитных хладоста о-ферритных карраэиаизготовлеци 1 . борудовация из стали03"19 Н 10 АГЗ, 07 Х 20 Н 5 ЛГ 7, ОХ 20 Н 10 ЛГ(1,СЗХ 19 Н 1 СЛ".3, ,03 Х 18 ЛН 1, ОАХ 1 ЯН 10,СЯ220(Т СЗ.(13 Н 2 ГТ 03 Х 2311 б. Фрмула изобретения Гталь, преим 501(ественно для сварочной проволоки, содержаяая уг 1 ерод, КРЕМНИ 11 МаРГаНЕЦ ХгОМ р 1 П КЕЛЬаЛЮ миний, иттрий, церий, кал. дий, вольфрам, железо, о т и и ч а н ьт а я с я тЕМ, ЧтО, С ИЕЛЬЮ ПОВЬа 1 ЕИИя МЕХаВИ-. чЕ ких свойств при сохранении корроэи 11 ных свойств сварньгх ивов, она до 1 олцитель 1(о содержит азот при следуют,ел соот 11 ошении компонентов, мас,: при выполнении %К 1 + 10; %ил 13 - %Мп 3012 - .Ип Таблнца 1...

Номер патента: 1559083

Опубликовано: 23.04.1990

Авторы: Бычков, Демин, Семенов, Сотников, Шорин

МПК: E05F 15/00

Метки: аварийного, ворот, встрече, останова, препятствием

...2 одета внутренней сферической поверхностью 12 втулки 11 на шаровой палец 14 и может качаться относительно него в .двух направлениях, От разворота относительновертикальной оси поворотную раму 2предохраняет ось 16, установленнаяв сквозньг: диаметральных пазах 13 и15 втулки 11 и шарового пальца14.Такая установка поворотной рамы 2позволяет устройству реагировать навоздействие с любой из трех сторон,т.е. даже при поступательном движе"нии ворот створка остановится, если5 155908 препятствие (человек, транспортное средство) окажется не строго на пути движения, а несколько сбоку.При воздействии на кожух 8 с любой из трех сторон поворотная рама 2 ка 5 чается и отклоняется от вертикальной оси, на которой расположены паровой палец 14, нажимное...

Номер патента: 1556573

Опубликовано: 15.04.1990

Авторы: Брутер, Бычков, Худолий

МПК: A01D 46/24, A01D 46/26

Метки: машине, плодоуборочной, улавливающее

...3 и транспортера 4. Между секциями 2 и транспортером 4 в месте расположения штамба 5 образуется треуголь ная зона, занятая уплотнителями 6 (фиг. 2) . Каждый уплотнитель 6 выполнен в виде эластичных армированных в продольном направлении пальцев 7, с тыльной стороны снабженных по длине жесткими элементами 8, соприкасающимися между собой торцами (фиг.3) . Первый элемент выполнен со стреловидным закруглением в горизонтальной плоскости и прогнут вверх. 30Устройство работает следующим образом.Плодоуборочная машина 1 подъезжает к дереву с открытыми секциями 2 улавливателя таким образом, чтобы штаб 5 оказался в центре между раскрытыми секциями 2, Затем, неподвижная секция 3 и транспортер 4 с закрепленными на нем уплотнителямн подается близко к...

Номер патента: 1555503

Опубликовано: 07.04.1990

Авторы: Бычков, Василенко, Дронов

МПК: E21D 11/10

Метки: возведения, обделки, пресс-бетонной

...цилиндр 21 со стороны щи 55та неподвижно скреплен с наружным цилиндром - оболочкой 6 кольцевым ребром 22 с отверстиями, через которыепропущены стержни 23, соединяющие штоки 18 гидродомкратов с прессующимкольцом 24, торцовая площадь которогоне превышает половины площади поперечного сечения обделки,Торец внутреннего цилиндра 21 оболочки снабжен тем же бортом 9 с уплотнением 16. Оболочка из цилиндровтакже выполнена в виде отдельных сегментов с радиальными ребрами 12,Возводят обделку 1 тоннеля, окончательно спрессовывая ее, и устраивают экран 2 одновременно в процессепередвижения щита, .по мере разработкигрунта в забое. Исходное положениедля этого отражено на фиг. 1, 3 и 5где показано, что щит неподвижен, ведется разработка...

Номер патента: 1551280

Опубликовано: 23.03.1990

Авторы: Бычков, Варламов, Литвин, Ломинадзе

МПК: A01D 46/00, B07B 13/00

Метки: затаривающее, машинам, плодоуборочным

...в порожнем контейнере 5, который расположен на рольганговой дорожке 6 плодоуборочной машины.Затариваюцее устройство 1 состоит из рабочего органа, который выполнен в виде канавок 7, образующих спиральную поверхность, причем прямая, проведенная через точки соединения канавок, образует угол р с горизонтальной плоскостью. При этом с целью снижения скорости спускаемого плода угол р уменьшается. Оптимальное соотношение угловнаходится в интервале 1,5 фд2,0. В центре загрузочного устройства 1 закреплен делитель 8.С целью снижения повреждений плодов при прохождении их по канавке путем предотвращения перехода плодов с одной канавки на другую радиус каждой канавки выполнен с переменным значением (фиг. 3). При этом радиус кривизны К...

Номер патента: 1550014

Опубликовано: 15.03.1990

Авторы: Антонова, Безменова, Бычков, Купервассер

МПК: D04B 21/20

Метки: гардинного, полотна

...Р сстоянии,соответствующем числу игольных шагов,на которое сдвигают гребенку при прокладывании эластичных нитей,Затем эластичные нити зарабатываютв цепочки на количество петельных ря 55дов, соответствующее композиционном,решению, получая таким образом участок6 заработанных в цепочки эластичныхнитей. Под воздействием сжатия предварительно растянутых эластичных нитей получают изделие с запрограммированными декоративными объемными эффектамиповерхности за счет деформации по горизонтали.П р и м е р 3 Изготовление гардинного полотна с объемной поверхностью(диагональная деформация, фиг. 5) сиспользованием в.качестве дополнительной нити предварительно растянутойэластичной нити.Согласно фиг, 6 вяжут грунт переплетением цепочки-утки и между...

Номер патента: 1351196

Опубликовано: 07.03.1990

Авторы: Бородулин, Бычков, Гендельман, Голубева

МПК: D03D 49/62

Метки: бердо, станка, ткацкого

...4 В бердо.Выступамн могут бытЬ снабжены всепластины 1 берда (Фиг.2,4) или через ,щодну (Фиг.3).Ширина выступов на щастине, расположенных под отверстием 3, можетбыть больше ширины выступов, расположенных под отверстием. Прн движении прокладчика через открытый направляющий канал, образованный отверстиями 3 пластин 1, верхние незакрепленные концы пластин 1 имеют тенденцию к отклонению от своего вертикального положения. Выступы соответствующей пластины, упираясь в соседнюю пластину, не дают им Откло" няться на такую величину, которая может вызвать эаклинивание прокладчика в направляющем канале или ока" зать нежелательное воздействие на основные нити 4, Выполнение,берда из пластин 1, соединенных между собой только в нижней части,...

Номер патента: 1548449

Опубликовано: 07.03.1990

Авторы: Алихашкин, Бычков, Василенко, Молодцов, Семенов, Ходош

МПК: E21D 11/10

Метки: обделка, тоннеля

...замкового элемента 2 в его полости нагнетают раствор,Обделка, элементы которой выполнены из материала на цементной вяжущейоснове с дисперсным армированием ми-,неральными волокнаьж, а кольцевыестыки между элементами уплотненыматериалом, уложенным под давлениемна спинках между ребраья, охватывая35связи, обладает высокой водонепроницаемостью, Ее неСущая способностьрезко улучшена за счет смещения кольцевых ребер относительно торцов спинки, благодаря чему ее ребра несут нагрузку от горного и гидростатического давления, не подвергаясь воздействию весьма больших нагрузок от щитовых домкратов в процессе строительства,Формула изобретения1. Обделка тоннеля, состоящая из элементов со спинками и кольцевыми ребрами, соединенных между собой связями...

Номер патента: 1548390

Опубликовано: 07.03.1990

Авторы: Бычков, Калашников, Кузьмин

МПК: E04H 5/00

Метки: большепролетное, здание, промышленное

...приводит к двойному увличению раскда материалов; Для уменьшения этой неравномерности при равных вертикальных нагрузках кости должны быть установлены на эстакаде 5 с шарнирной опорой 8 крана6, а колонны 1 меньшей жесткости должны быть установлены на эстакаде 4, с жесткой опорой 7 крана 6.В этом случае эстакада 5 восприни"мает основную долю ветровых нагрузок,а эстакада 4 воспринимает нагрузки отсил поперечного торможения крана 6 10и незначительную долю ветровых нагру, зок, Изменяя .соотношение жесткостиколонн 1 и 2, можно добиться практически равного воздействия горизонтальных и изгибающих моментов нагрузокна эстакады 4 и 5,Вертикальные нагрузки.на эстакады; 4 и 5 практически равны между собой.Обеспечение одинаковости вертикальной и...

Номер патента: 1546124

Опубликовано: 28.02.1990

Авторы: Бычков, Лабутова, Молокоедов

МПК: B01F 9/06

Метки: барабанный, смеситель

...в опорах. При этом эпцкцческоеколесо 10 говорачивает шестерни 20,которые вращают зубчатое колесо 21.При смешивании компонентов смеси сыпучих материалов давление в полостимембранного пневмодвгаталя 11 отсутствует и зубчатая полумуфта 25 поддействием пружин 28 выведена из зацеплепя с зубьями зубчатого колеса 21, поэтому крутящий момент к шнеку це подводится, а зубчатое колесо 21 вращается вхолостую ьа втулке 22.Для выгрузки смешанного продукта одновременно с поворотом контейнерао1 на угол 180 подается сжатый воздух в полость мембранного двигателя 11, мембрана перемещается в крайнее правое положение и через шток 13 и шарнирно связалиую с и пя у 27 сжимает пружину 28 и вводит в зацеплепе полумуфту 25, в результате шнек начинает вращаться...

Номер патента: 1544258

Опубликовано: 23.02.1990

Авторы: Бычков, Кошляк, Крупич, Рыбарук, Хайлис, Цымбал, Шевчук, Эльгурт

МПК: A01D 46/26

Метки: плодов, стряхиватель

...содержащего регулировочный механизм.Стряхиватель плодов работает следующим образом.Базовый агрегат, на который навешен стряхи вател ь, заезжает в междурядье сада. Включается питание гидродвигателя 11, и агрегат направляется вдоль ряда деревьев со скоростью Ч так, чтобы ролики 7 наносили удары по штамбам. В исходном положении штанга 13 под действием пружины 15 кручения прижимается к упору 14, а шар 18 удар 15 20 25 30 35 40 45 50 55 4ного гасителя колебаний находится в крайнем нижнем положении. Ось 4 стряхивателя вращается вместе со ступицей 5 по часовой стрелке с угловой скоростью ы,и поводки 6 под действием центробежной силы занимают радиальное положение.В определенный момент штамб дерева входит в контакт с накладкой 16 штанги 13....

Номер патента: 1545086

Опубликовано: 23.02.1990

Авторы: Басин, Бычков

МПК: G01F 13/00

Метки: дозатор, жидкости

...клапан 8 в сифон 5, После полного заполнения мерной емкости1 уровень жидкости в сифоне 5 достигает верхней части сифона и начинаетпоступать в его выходной конец.По мере опускания дозируемой жид 55кости по сифону 5 в линии связи между отверстием 2 и камерой Д элемента6 сравнения появляется разрежение,которое создается за счет веса жидIкости, находящейся в выходном конце сифона 5, Когда степень разрежения достигнет величины большей, чем заданное давление в камере.В, мембранный блок элемента 6 сравнения перекинется в крайнее нижнее положение, на выходе элемента сравнения появится сигнал "1", который включит пневмореле 1 О, Единичный сигнал пневмореле 10 закрывает пневмоклапан 8 и открывает сообщение с атмосферой мерной емкости 1 через...

Номер патента: 1537579

Опубликовано: 23.01.1990

Авторы: Бычков, Косарев, Левченко

МПК: B60M 3/00

Метки: наличия, постоянного, фиксации

...полевого транзистора 2 су щественно снижается, вследствие чего возрасает амплитуда напряжения на затворе полевого транзистора 2 (фиг. 2).Таким образом, осуществляется модуляция фиксируемого постоянного напряжения, поступающего в устройство с токоведущх частей тяговой подстанции.Полевой транзистор 2 выполняет функции предварительного усиления сигнала следующим образом. 15Генератор накачки, выполненный на транзисторе 11, вырабатывает переменное синусоидальное напряжение. Когда контактом- Наконечником устройства не касаются токоведущ х частей, полевой транзистор 2 усиливает указанное напряжение генератора и ток лищь в 1,5-2 раза.При касании контактом-наконечником устройства токоведущих частей с напряжением 850 В полевой транзистор 2...

Номер патента: 1536176

Опубликовано: 15.01.1990

Авторы: Бычков, Гусев, Кузнецов, Обыдов

МПК: F24F 13/08

Метки: воздуха, расхода

...7и 8, заключенных в общую обойму 9.Штоки )О и 11 выходят в разные сто-роны, и вес створки 1 превышает весстворки 2. Кроме того, шток 11 снабжен регулировочным винтом 12, а настворке 2 установлено зажимное приспособление 13. Шток 10 термостата 8снабжен рычагом 14, на котором установлена с возможностью перемещениягибкая связь 6. Термостаты 7 и 8привода 5 устанавливаются на тойвысоте, где контролируется температурный параметр вентилируемого помещения. Тяга 6 проходит по роликам 15,Устройство работает следующим:образом.При температуре Т ниже или равоной необходимой створка 1 перекрывает отверстие 3, а створка 2 - отверстие 4, так как створка 1 тяже.лее створки 2, то происходит плотное перекрытие вентиляционных отверстий 3 и 4 При...

Номер патента: 1534177

Опубликовано: 07.01.1990

Авторы: Антипов, Бычков, Демин, Кравченко, Семенов

МПК: E06B 9/00

Метки: ворот, перекрывания, приямка

...приямокна другую сторону его направляющих 7.6 ил. Исходное положение - мостик находится с одной стороны приямка 1, приямок открыт, Для обеспечения перекрытия приямка освобождают мостик из зафиксированного положения ВЗакрынто , для чего эа рукоятки 14 фиксаторов 11 приподнимают стержни 15 фик-саторов 11, выводя их из зацепления с выемками 16 направляющих 7, и поворачивают на 90 , что удерживает его от взаимодействия с направляющими 7 эа счет захода рукояток 14 в горизонтальные пазы 17 фигурных гаек 18. Воздействием на рукоятки 14 фиксаторов 11 начинают перемещать подвижную часть 6 мостика по направляющим 7 посредством роликов 12 и 13. Как только ролики 13 зависают над приямком, возникает момент от силы веса подвижной части 6, который...

Номер патента: 1533903

Опубликовано: 07.01.1990

Авторы: Астановицкий, Бычков, Винокуров, Власов, Городецкий, Панов

МПК: B60L 13/00

Метки: высокоскоростного, двигателем, линейным, наземного, транспорта, экипаж

...образованную экраном 8 и днищем экипажа, а затем - на обмотки 7 индуктора 6, Таким образом осуществляется охлаждение индуктора 6. Для охлаждения вторичного элемента 11, расположенного на эстакаде 12, часть сквозных отверстий 3 соединена с воздуховодами 5, по которым охлаждающий воздух транспортируется к вторичному элементу 11.Наличие экранов 8 позволяет организовать поток воздуха, охлаждающего индуктор 6, причем перемещением края экрана вверх или вниз относительно обмотки индуктора в зависимости от конкретной конструкции экипажа позволит добиться максимальной эффективности системы охлаждения.Поворотные заслонки 4 отверстий 3 в боковых стенках 2 экипажав зависимости от направления движения могут поворачиваться относительно оси и за счет...

Номер патента: 1532986

Опубликовано: 30.12.1989

Авторы: Бычков, Извольский, Ковалев

МПК: H01Q 9/06

Метки: антенна, верхнего, питания, самолетная

...при ГКНТ СССР 113035, Москва, Ж, Гаушская наб., д. 4/5Производственно-иэдательский комбинат "Патент", г.ужгород, ул, Гагарина, 101 Изобретение относится к технике авиационных антенно-фидерцых уст-ройств и может быть использовано на летательньм аппаратах сех тииов, ос. ндщеццых бортовыми электрически короткими антеннами верхнего питания.Цель изобретения - улучшение согласования в рабочем диапазоне частот.На чертеже представлена структурная схема самолетной антенны верхнег питания,Самолетная антенна верхнего питан я содержит возбудитель 1, изолятор 2 согласующий блок 3, антенный ввод 4 выполненный в виде отрезка коаксиа 31 ьцого кабеля с наружной оплеткой 5 на полонине его длины, и шины 6 заземления на корпус.Самолетная антенна...

Номер патента: 1532713

Опубликовано: 30.12.1989

Авторы: Алихашкин, Алтунин, Багреев, Бычков, Василенко, Жуков, Паничев, Ратин, Стеблов

МПК: E21D 11/08

Метки: обделки, элемента

...бетонную олнороднрю смесь олновременно. В надэк. раиовую полость бетон поступает во все стороны, минуя иатрубок 7, в полэкрано. вую полость, в т. ч. в полость ребра 5 через иатрубок 7 и окна 6 в обе сторонььОлновременно с уклалкой бетонную смесь уплотняют вибрацией. После заполнения формы последовательно доставляют в пропарочную камеру лля набора прочности бетона.После возвращения элемента 1 и 3 из иропарочной камеры к продольным торцам жестко прикрепляют необхолимые при сборке элементов временные опоры 10 с от- верстиями, а к одному нз них, к профилю 8, жестко и герметично крепят сквозную планку Ч.Сооружение тоннеля с иреллагаемой облелкой ведут с помощью укладчика обычным способом. На торец ранее уложенного элемета без планки 9...

Номер патента: 1531907

Опубликовано: 30.12.1989

Авторы: Бычков, Варламов, Мравян, Рипка, Рыбарук, Цымбал, Шевчук, Эльгурт

МПК: A01D 46/26

Метки: плодоуборочной, ролик, стряхивателя, ударный

...гсрметицндя цо. л 01(ка1, чсгиццо:(еН 0,1 нснная жи,(,- костью 12 и.и воз;1 ухоч и сослинчнзя с пс)достык П 3 :тецснь заполнения обо,(очки 1 изчснястся псрсмсшсцисм мембраны 5 посрслствоч регулировоцного винта с)хс.лзрныЙ рОлик цс И 0,1 шицникдх 13 свободно врд(идется в нроушицз., ново,1 ков 14, кинсчатичсски соелиняк)шиего с гснсрзтороч х ларцы х импульсов (нс показан )с:тряхиватель цлолов работает следук- шич образом.При Вхождении итамба убираемого лсрева в зону действия стряхивзтеля ц(клс нанесения роликом цсрвоп хлдрд В полость П 1 подается воздух или жи,1 косгь пол избыточным лавлснисм. Мембрана 3 проп(бдстя Вниз, сжимая пружинх 8. Второй и НО(.лслуюшии улаь ИО н(тдл(бч дсрсвд, нднкимыс олцовремсцн со сжатием пружины 8, д...

Номер патента: 1524200

Опубликовано: 23.11.1989

Автор: Бычков

МПК: H05K 7/20

Метки: охлаждения, прибора, радиоэлектронного

...начиная.со второго по ходу движения воздуха, размещены в окне 6 предыдущего ребра, Воэдуховод 2 охватывает радиатор снаружи,соприкасаясь с внешней кромкой всехребер 3, при этом продольные оси цилиндрического основания радиатора ивоздуховода совпадают, 30Для увеличения площади теплоотдающейповерхности радиатора основаниялопаток 5 полностью расположены в ок-.не 6 предыдущего ребра до соприкосновения Внешних поверхностей дисков 353. Затем аналогично устанавливаетсяследующая пара ребер и т.д.Устройство работает следующим образом.Вентилятором 1 создается поток возОдуха, который направляется по воздуховоду на радиатор. Здесь, встречаясьс ребром 3, поток через окна 6 поступает на лопатки 5, которые отклоняютего от прямолинейного...

Номер патента: 1523518

Опубликовано: 23.11.1989

Авторы: Бычков, Тулупов

МПК: B66C 1/10

Метки: грузов, плоских, строповки

...в них плиты; на фиг.2 - 15 схема укладки плит Ъ покрытие, на фиг. 3 - захват, общий вид. Захваты 1, закрепленные на стропе 2, устанавливают на смежные стороны в углах плиты 3 по концам ее диагонали 4 так, чтобы точки подвески захватов, в данном случае монтажные петли 5, совпадают с диагональю плиты и оказываются .на равном расстоянии от ее середины.Задача выбора места закрепления монтажной петли на захватерешается аналитическим или графическим способом при конструировании захвата, исходя из размеров плиты данного типа. Одновременно, таким же образом, реша.ется вопрос о месте установки захвата на плите с составлением схемы строловки; которая представляется в качестве инструкции производителю работ.Далее плиту 3 закрепляют в захватах...

Номер патента: 1523108

Опубликовано: 23.11.1989

Автор: Бычков

МПК: A01G 1/00

Метки: вегетативного, размножения, растений

...в открытом грунте без применения систем микроклимата и предварительной обработки черенков, что позволит удешевить процесс выращивания посадочного материа. ла и получить саженцы более закаленные к неблагоприятным условиям внешней среды.1 табл. Расстояние в рядах и между рядами 8 см. Перед посадкой почву увлажняли из расчета 8 л/м-. Полив продолжали 2 раза в день. Учет укореняемости проводили 3 октября текущего года. В опытном варианте все операции проводили аналогично контрольному варианту, с той разницей что заготовку и посадку черенков проводили в ночное время суток.Данные по укоренению черенков в предлагаемом и известном вариантах представлены в таблице.Из таблицы видно, что показатели укоренения черенков в предлагаемом варианте...
