Уплотнительный узел

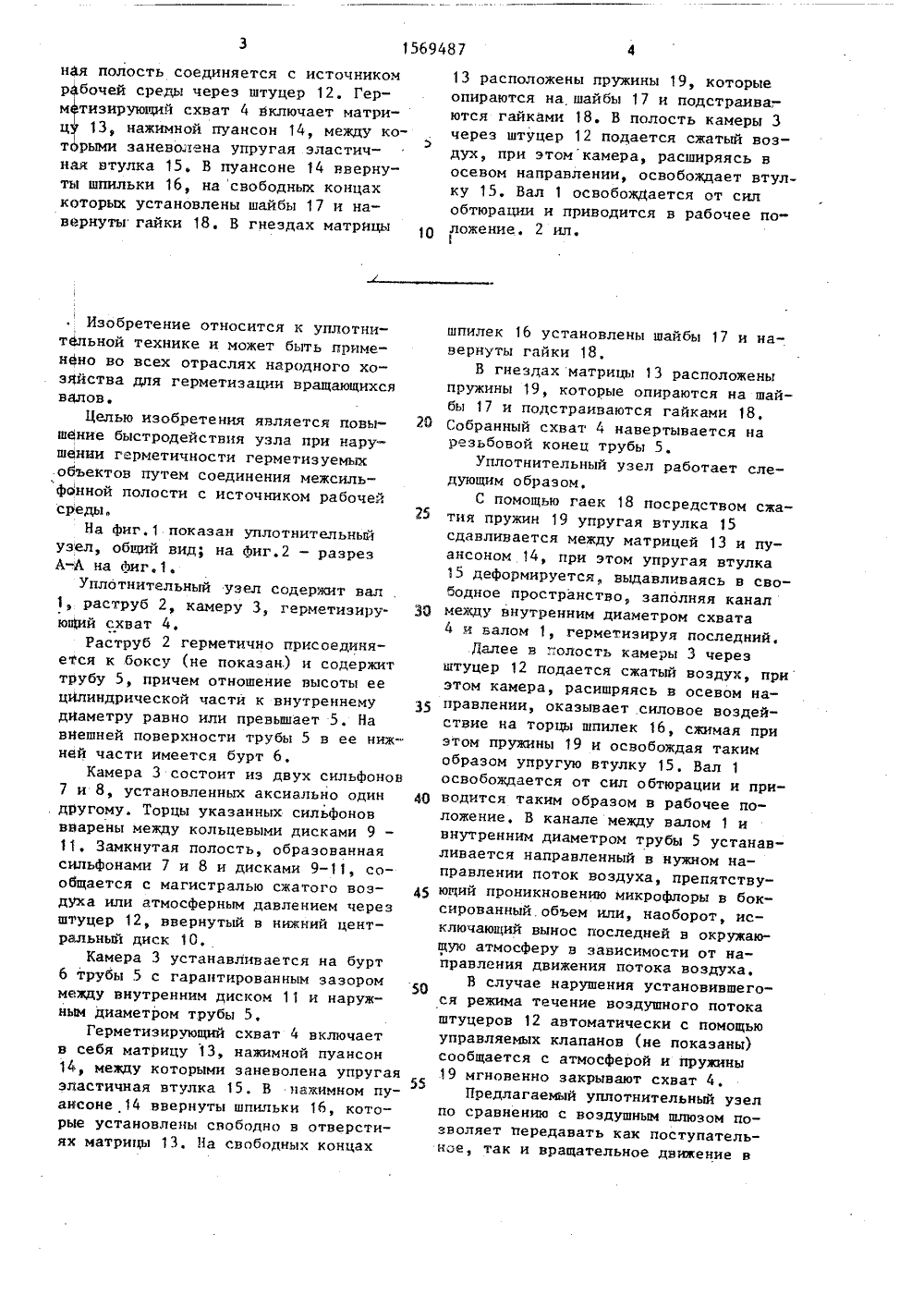

9482 А СООЭ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК И 9) (1) 1)5 Р 16 д 15/52 ПИСАНИЕ ИЗОБРЕТЕНИЯ Фи ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГННТ СССР й АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Всесоюзный научно-исследовательский проектно-конструкторский институт прикладной биохимии (72) АЛ.Бычков, А.Н.Козлов и М.П.Карпов(57) Изобретение относится к уплотнительной технике и может быть использовано для герметизации вращающихся валов, Целью изобретения является повышение быстродействия узлапутем соединения межсильфонной полости с источником рабочей среды.Узел содержит вал 1, раструб 2, камеру 3, герметизирующий схват 4. Раструб 2 содержит трубу 5, на внешчей поверхности которой имеется бурт.Камера 3 состоит из снльфонов 7, 8,торцы которых вварены между кольцевыми дисками 9, 10, 11. Межсильфон1569487 10 ная полость соединяется с источникомрабочей среды через штуцер 12. Гермтизирующий схват 4 включает матриц 13, нажимной пуансон 14, между которыми заневолена упругая эластичная втулка 15. В пуансоне 14 ввернуты шпильки 16, на свободных концахкоторых установлены шайбы 17 и навернуты гайки 18. В гнездах матрицыИзобретение относится к уплотнит 6 льной технике и может быть применено во всех отраслях народного хозяйства для герметизации вращающихсявалов.Целью изобретения является повышение быстродействия узла при нарушении герметичности герметизуемых.объектов путем соединения межсильфонной полости с источником рабочейсреды.На фиг. 1 показан уплотнительныйузел, общий вид; на Фиг.2 - разрезА-Л на Фиг.1.Уплотнительный узел содержит вал1, раструб 2, камеру 3, герметизирующий схват 4.Раструб 2 герметично присоединяется к боксу (не показан) и содержиттрубу 5, причем отношение высоты еецилиндрической части к внутреннемуднаметру равно или превышает 5, Навиешней поверхности трубы 5 в ее нижней части имеется бурт 6,Камера 3 состоит из двух сильфонон7 и 8, установленных аксиально одиндругому. Торцы указанных сильфоноввварены между кольцевыми дисками 9 -11, Замкнутая полость, образованнаясильфонами 7 и 8 и дисками 9-11, сообщается с магистралью сжатого воздуха или атмосферным давлением черезштуцер 12, ввернутый в нижний центральный диск 1 О.Камера 3 устанавливается на бурт6 трубы 5 с гарантированным зазороммежду внутренним диском 11 и наружным диаметром трубы 5,Герметизирующий схват 4 включаетв себя матрицу 13, нажимной пуансон141, между которыми заневолена упругаяэластичная втулка 15. В нажнмном пуансоне 14 ввернуты шпильки 16, которые установлены свободно в отверстиях матрицы 13. На свободных концах 13 расположены пружины 19, которыеопираются на шайбы 17 и подстраива-,ются гайками 18. В полость камеры 3через штуцер 12 подается сжатый воздух, при этомкамера, расширяясь восевом направлении, освобождает втулку 15, Вал 1 освобождается от силобтюрации и приводится в рабочее положение. 2 ил.1 шпилек 16 установлены шайбы 17 и навернуты гайки 18.В гнездах матрицы 13 расположеныпружины 19, которые опираются на шайбы 17 и подстраиваются гайками 18, 2 О Собранный схват 4 навертывается нарезьбовой конец трубы 5.Уплотнительный узел работает следующим образом.С помощью гаек 18 посредством сжа тия пружин 19 упругая втулка 15сдавливается между матрицей 13 и пуансоном 14, при этом упругая втулка15 деформируется выдавливаясь в свободное пространство, заполняя канал 3 О между внутренним диаметром схвата4 и валом 1, герметизируя последний,Далее в полость камеры 3 черезштуцер 12 подается сжатый воздух, приэтом камера, расишряясь в осевом направлении, оказывает силовое воздействие на торцы шпилек 16, сжимая приэтом пружины 19 и освобождая такимобразом упругую втулку 15. Вал 1освобождается от сил обтюрации и приводится таким образом в рабочее положение. В канале между валом 1 ивнутренним диаметром трубы 5 устанав"ливается направленный в нужном направлении поток воздуха, препятству ющий проникновению микрофлоры в боксированный.объем или, наоборот, исключающий вынос последней в окружающую атмосферу в зависимости от направления движения потока воздуха.В случае нарушения установившегося режима течение воздушного потокаштуцеров 12 автоматически с помощьюуправляемых клапанов (не показаны)сообщается с атмосферой и пружины19 мгновенно закрывают схват 4.Предлагаемый уплотнительный узелпо сравнению с воздушным шлюзом позволяет передавать как поступательное, так и вращательное движение в5боксированный объем, не меняя характер воздушного потока за счет постоянного зазора между валом и стенкой шлюза. 5 б 9487 тем, что, с целью повышения быстродействия узла при нарушении герметичности герметизируемого объекта, он 5снабжен матрицей и упругой втулкой,расположенной между матрицей и нажимным пуансоном, при этом нажимной пуансон соединен сматрицей посредствомподпружиненных шпилек, взаимосвязанных с корпусом, имеющим штуцер, причем межсильфонная полость соединеначерез штуцер с внешним источникомрабочей среды. Формула изобретения Уплотнительный узел, содержащий корпус с двумя коаксиально рас- положенными сильфонами, образующими межсильфонную полость и нажимной пуансон, о т л и ч а ю щ и й с я Составитель А.фроловТехред М.Дидык Корректор В.Кабаций Редактор С.ПекарьЗаказ 1433 Тираж 569 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 13035, Москва, Ж, Раушская наб., д. 4/5
