Способ выплавки стали в дуговых печах
Номер патента: 2001120
Опубликовано: 15.10.1993
Авторы: Гавриков, Гаркуша, Затоковой, Зеличенок, Паршин, Пичугин, Попов, Синельников, Стеблов, Тарасов, Угаров, Феоктистов
МПК: C21C 5/52
Метки: выплавки, дуговых, печах, стали
...резуль;аты, Получение стали с содержанием менее 0,003 оь азота требует дополнительных технологических приемов плавки, что приводит к увеличению длительности плавки и снижению производительности. Что касается получения стали с содержанием азота более 0,007 О, то такое содержание повышает хрупкость стали и снижает пластичность.Количество присаживаемых окатышей (0,3 - 0,9) от массы жидкого металла позволяет во взаимодействии с низким содержанием азота получать достаточно пластичный металл. Присадка окатышей менее 0,3 массы жидкого металла даже при условии содержания азота в расплаве 0,003% не обеспечивает нам необходимую пластичность металла, Что касается количества присажиеаемых окатышей более 0,9 от массы жидкого металла, то...
Способ выплавки стали в дуговой электропечи
Номер патента: 1788029
Опубликовано: 15.01.1993
Авторы: Белкин, Дорофеев, Загайнов, Макуров, Масленников, Пухов, Соркин, Стеблов, Цейтлин, Черноусов, Юсфин
МПК: C21C 5/52
Метки: выплавки, дуговой, стали, электропечи
...вспенивание шлаков в начале плавления, способствуя тем самым закрытию дуг и работе с максимальной электрической мощностью, Помимо этого барботаж металла и шлака усиливает отвод тепла из зон металла, находящихся под дугами, в объем ванны, способствуя тем самым уменьшению степени перегрева в локальных зонах и ускоряя расплавление участков конгломерата и металлизированной шихты, находящихся на периферии ванны, Положительное влияние пузыри окиси углерода оказывают и на качество металла, защищая его от поступления азота и очищая металл от включений, кроме того, барботаж ванны пузырями окиси углерода способствует получению ванны с однородным распределением температур и концентраций, Проведение периода проплавления исходной завалки...
Обделка ствола
Номер патента: 1728493
Опубликовано: 23.04.1992
Авторы: Алтунин, Бычков, Василенко, Горбатов, Ломоносов, Стеблов
МПК: E21D 5/04
...жесткости соединены между собой радиальными связями и установлены на расстоянии одно от другого, меньшим толщины обделки, при этом ребра жесткости наружного цилиндра выполнены уголкового поперечного сечения, верхнее ребро жесткости внутреннего цилиндра - таврового поперечного сечения, а остальные ребра жесткости внутреннего цилиндра - в виде круговой полосы, причем верхние ребра жесткости цилиндров каждого кольца выполнены выступающими над его торцом и соединены с цилиндрами вышележащего кольца.На чертеже показана сталебетонная обделка, возводимая. в процессе сооружения ствола опускным способом,Сталебетонная обделка состоит из жестко соединенных между собой колец 1, каждое из которых выполнено из внутреннего стального цилиндра 2,...
Способ стеблова отработки на объекте конфигурации жесткого трубопровода
Номер патента: 1708470
Опубликовано: 30.01.1992
Автор: Стеблов
Метки: жесткого, конфигурации, объекте, отработки, стеблова, трубопровода
...кронштейны; для подвески звено кладут на ремень кронштейна, а свободный крючок в удобном месте надевают на элементы конструкции объекта или смежного монтажа, после чего ремень со звеном поднимают до нужного уровня и удобное отверстие ремня надевают на установленный свободный крючок, затем заделанный крючок ремня надевают на другое удобное отверстие ремня, обеспечивая требуемое положение длинной трубы прямолинейного звена;поочередно снимают технологические вильчатые оправки и производят предварительную затяжку рукой или ключом заранее установленных на пробку с гнездом болтов, прижав рифленые пластины к насеченным поверхностям пробок стыкуемых звеньев, после чего пластинчатый ограничитель снимают; если требуется прямолинейное...
Способ изготовления проката
Номер патента: 1650720
Опубликовано: 23.05.1991
Авторы: Дышлевич, Жук, Луценко, Олейник, Парусов, Стеблов, Фетисов
Метки: проката
...витков.Для осуществления предлагаемого способа катанку, прокатанную в чистовом блоке, подвергают ускоренному охлаждению, для чего предусмотрено четыре охлаждающие секции, каждая из которых состоит из последовательно размещенных четырех форсунок и камер охлаждения. После ускоренного охлаждения катанка поступает на виткообразователь и в виде горизонтальной спирали укладывается на транспортер воздушногоо охлаждения.Охлаждающие секции (длинойм) расположены от чистового блока на расстоянии, м:2;12; И 19; В 36.При неизменной скорости прокатки время выдержки регулируют путем изменения длины участка активного охлаждения: включают или отключают охлаждающие секции и входящие в их состав устройства,Результаты исследования катанки, изготовленной по...
Устройство для моделирования отводов на трубопроводах
Номер патента: 1538025
Опубликовано: 23.01.1990
Автор: Стеблов
МПК: G01B 5/20
Метки: моделирования, отводов, трубопроводах
...шпильки, вы полненный в виде шайбы 7 с вогнутой поверхностью, которая контактирует с поверхностью корпуса 3 и гайки 8. На шпильке 9 закреплен сменный имитатор 9 отвода.30В нижней части корпуса 3 имеется наконечник 10, выполненный иэ упругого материала, предназнаценный для центрирования корпуса 3 на основании 1 и одновременного крепления устрой 35 ства на трубопроводе 11, при этом корпус имеет возможность поворота вокруг оси наконечника 10, а на основании 1 нанесена угловая шкала (не показана) поворота корпуса 3.Устройство работает следующим образом.Вначале определяют место расположения отвода на трубопроводе 11 (или его макете), на которое устанавливают45 основание 1, регулируя высоту опорныхножек 2. Затем через отверстие в...
Способ изготовления элемента обделки
Номер патента: 1532713
Опубликовано: 30.12.1989
Авторы: Алихашкин, Алтунин, Багреев, Бычков, Василенко, Жуков, Паничев, Ратин, Стеблов
МПК: E21D 11/08
...бетонную олнороднрю смесь олновременно. В надэк. раиовую полость бетон поступает во все стороны, минуя иатрубок 7, в полэкрано. вую полость, в т. ч. в полость ребра 5 через иатрубок 7 и окна 6 в обе сторонььОлновременно с уклалкой бетонную смесь уплотняют вибрацией. После заполнения формы последовательно доставляют в пропарочную камеру лля набора прочности бетона.После возвращения элемента 1 и 3 из иропарочной камеры к продольным торцам жестко прикрепляют необхолимые при сборке элементов временные опоры 10 с от- верстиями, а к одному нз них, к профилю 8, жестко и герметично крепят сквозную планку Ч.Сооружение тоннеля с иреллагаемой облелкой ведут с помощью укладчика обычным способом. На торец ранее уложенного элемета без планки 9...
Обделка тоннеля
Номер патента: 1382964
Опубликовано: 23.03.1988
Авторы: Алихашкин, Барский, Бычков, Василенко, Селедцов, Стеблов
МПК: E21D 11/08
...2 и замкового 3 элементов, имеющих радиальные и кольцевые борта с вырезами на торцовых поверхностях, ;образующими чеканочные канавки 4 с ,ложами 5. Посередине толщины блоковна нейтральной оси расположен водо- непроницаемый из материала на цементных вяжущих гидроизолирующий экран 6, который в зоне расположения каждой чеканочной канавки 4 снабжен утолщениями 7 по радиальным и кольцевым бортам блоков. Зкран 6 рассекает блок на внутренний 8 и наружный 9 слои. Блоки, снабженные арматурными каркасами 10, воспринимают горное давление, а радиальные стержни 11, приваренные к арматурным каркасам 10, совместно с гидроизолирующим экраном б воспринимают гидростатическое давление. Чеканочные канавки 4, расположенные по радиальным и кольцевым...

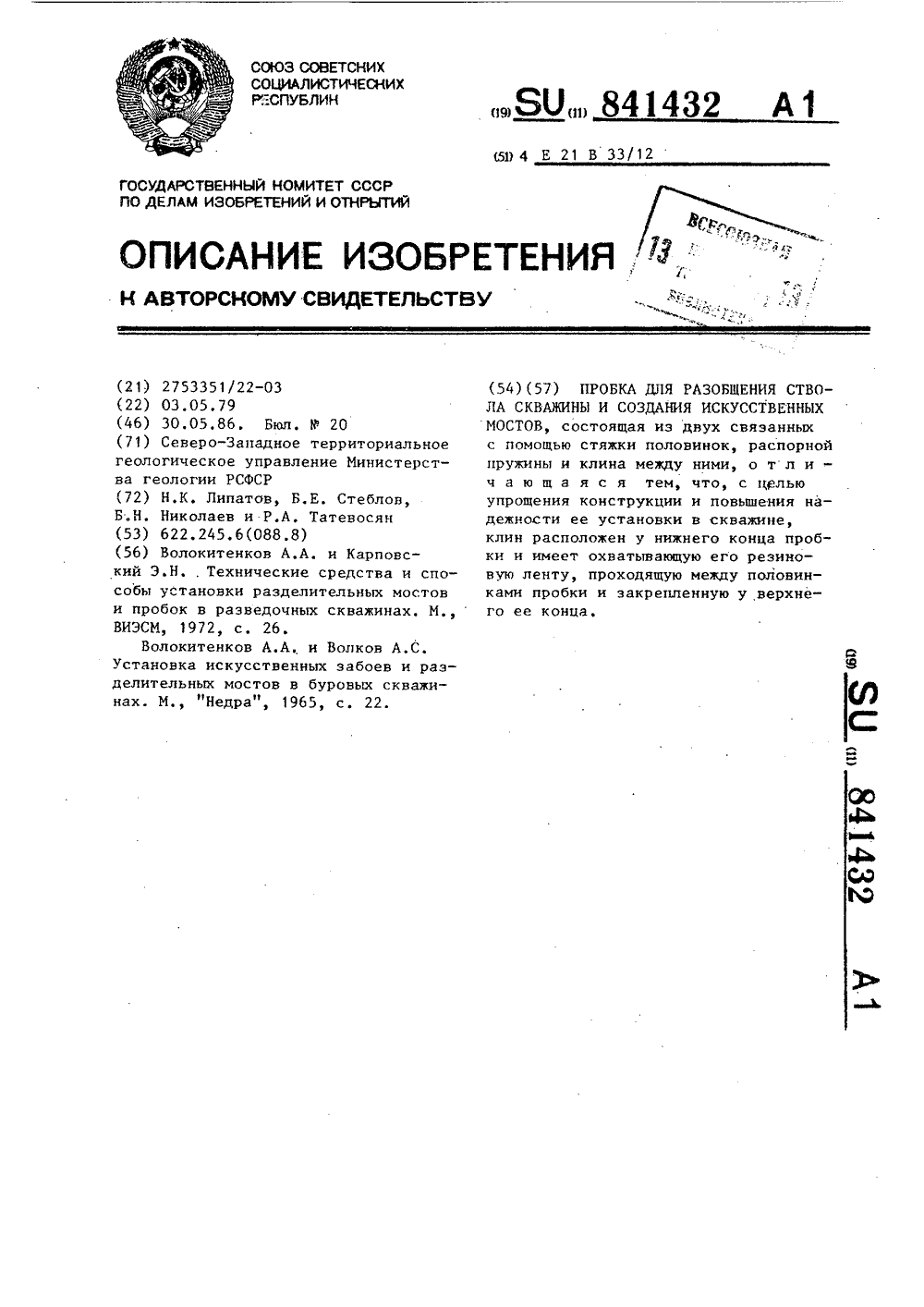

Пробка для разобщения ствола скважины и создания искусственных мостов
Номер патента: 841432
Опубликовано: 30.05.1986
Авторы: Липатов, Николаев, Стеблов, Татевосян
МПК: E21B 33/12
Метки: искусственных, мостов, пробка, разобщения, скважины, создания, ствола
...нагрузки и движения клина, и возможность вывала клина.Целью изобретения является создание простого устройства, обеспечивающего надежную фиксацию пробки в сква жине.Цель достигается тем что клин расположен у нижнего конца пробки и имеет охватывающую его резиновую ленту, проходящую между половинками 50 пробки и закрепленную у верхнего ее конца.На фиг. 1 изображена пробка в момент спуска ее в скважину; на фиг,2 - после установки в скважине и извле чения колонны бурильных труб, .Пробка 1 выполнена в виде разрезанного в продольном направлении на две равные полонины 2 цилиндра 3 с заостренным концом 4. Шайба 5, в.- полненная иэ жесткой резины скрепляет обе половинки 2 цилиндра 3 с заднего конца так, что не препятст вует взаимному перемещению...
