Номер патента: 1813192

Опубликовано: 30.04.1993

Авторы: Горин, Ермолов, Муравья

МПК: F25D 23/02

Метки: бытового, дверь, холодильника

...полках 7, 8 П-образного профиля выполнены просечки 9, 10 соответственно. Просечки 9 во внешней полке 7 выполнены под углом 90 О, а просечки 10 во внутренней полке 8 выполнены под углом, меньшим 90 О, По периметру каркаса 1 во внутренней полке 8 выполнены отверстия 11, в которых с помощью винтов 12 крепят внутреннюю панель 4 и уплотнительный элемент 6. Сборку двери прои образом.В полках 7, 8 поло сонного профиля в зави мого типоразмера ка просечки 9, 10. Полосу изгибают под углом 90 тый четырехстороннийПри этом внешние полки 7 П-образного профиля 2 сопрягаются встык, а внутренние полки 8 сопрягаются внахлест. Место стыка концов контура-замка каркаса 1. а также места сопряжения внутренних полок 8 скрепляютточечной сваркой, Внутрь каркаса...

Номер патента: 1784813

Опубликовано: 30.12.1992

Авторы: Горин, Ермолов, Муравья, Чупика

МПК: F25D 23/02

Метки: двери, навески, холодильника

...приспособле- .ние для навески двери холодильника соштыревым ограничителем вращения второйпластины; на фиг. 2 - . кронштейн приспособления для навески двери холодильника слепестковым ограничителем вращения второй пластины; на фиг, 3 - детали приспособления для навески двери холодильника сограничителем вращения второй пластиныв виде пары палец - дугообразное отверстие.Приспособление для навески двери 1холодильника содержит укрепленный накорпусе 2 холодильника кронштейн 3 с вертикальной осью 4 и двумя перфорационными отверстиями 5 задания угла открываниядвери, Пластина б с выступом 7 закрепленана двери 1. Вторая пластина 8 с выступами9 и штыревым элементом 10 свободно надета на ось 4. Штыревой элемент 10 входит взацепление с одним из...

Номер патента: 1784811

Опубликовано: 30.12.1992

Авторы: Горин, Ермолов, Красновский, Муравья

МПК: F25D 21/04

Метки: холодильник

...2 - холодильник двухкамерный, разрез, фрагмент;на фиг.3 - накладка с продольным реброми Т-образными элементами; фиг. 4 - шкаф 25трехкамерного холодильника, общийвид,Холодильник содержит теплоизолированный корпус 1 с разнотемпературнымикамерами 2, разделенными теплоизолированной перегородкой 3, и двери 4 для каждой камеры с магнитными уплотнителями 5.На"наружном торце перегородки 3 укреплена металлическая накладка 6 для"взаимодействия с магнитными уплотнителями 5,Во всю длину накладки 6 выполнено продольное ребро 7, располагаемое в зазоремежду торцами закрытых дверей разнотемпературных камер. Накладка и ребро представляют собой профилированную детальиз листового материала, концы которой 40снабжены Т-образньми элементами 8 с отверстиями 9...

Номер патента: 1778472

Опубликовано: 30.11.1992

Авторы: Горин, Ермолов, Муравья, Чупика

МПК: F25D 23/02

Метки: двери, навески, холодильника

...дополнительныенаправленные усилия для предотвращениявыскальзывания оси вместе с дверью холодильника из гнезда кронштейна.Цель изобретения - упрощение регулирования заданного угла открывания двери иупрощение сборки холодильника.Поставленная цель достигается тем, чтов приспособлении для навески двери холодильника, содержащем кронштейн с отверстиями для задания угла открывания дверии гнездом, размещенную в последнем ось схвостовым элементом. две пластины с выступами для взаимодействия при открывании двери, одна из которых свободно надета на ось и имеет штыревой элемент для размещения в одном из отверстий кронштейна, а другая закреплена на двери посредством втулки, выполненной полой для введения в нее оси, гнездо в кронштейне выполнено в...

Номер патента: 1742602

Опубликовано: 23.06.1992

Авторы: Борисов, Горин, Диденко, Муравья

МПК: F25D 21/14

Метки: холодильник

...отделении 4, Поддон установлен под сливной труб.кой 5, посредством которой осуществляют отвод талой воды за пределы рабочей камеры при размораживании холодильника.Поддон 2 выполнен в виде корытообразного сосуда 6 с лицевой декоративной панелью 7 и дополнительной полкой 8 с вентиляционными окнами 9. На боковых сторонах полки 8 поддона 2 выполнены гнезда 10 для фиксации поддона на направляющих элементах 3, а днище поддона имеет опорные элементы 11, Направляющие элементы 3 выполнены из углового профиля и их длина равна длине гнезд 10 дополнительной полки 8 поддона 2. Направляющие элементы 3 закреплены в передней нижней части шкафа 1 на опорных узлах 12, На этих опорных узлах 12 закреплены также передние ножки 13 холодильника, Стрелками...

Номер патента: 1469185

Опубликовано: 30.03.1989

Авторы: Буланов, Горджун, Лаврик, Муравья, Русанов

МПК: E21F 17/00

Метки: воды, газопровода, дегазационного, отвода

...сжатой пружине 20 больше силы тяжести пустой емкости 4 и усилия в иэогнутой пружине 11. Толкатель 14 изогнул пружину 11 вверхПри этом онане пережимает трубки 6 и 7 на площадке 10, которые под действием упругих сил в них разжаты. Толкатель15 отошел от пружины 13, при этомона пережала трубки 8 и 9 на площадке 12 с усилием, достаточным дляих полного пережатия. Ролик 17 поддействием пружины 16 входит в углубление на емкости 4 с стопорит емкость в верхнем положении.Устройство работает следующимобразом,Трубки 6 и 7 подсоединяются кгазопроводу, где имеет место скопление воды, Так как трубки 8 и 9 пере-жаты на площадке 13, а трубки 6 и7 разжаты на площадке 10, то в емкости 4 создается давление, равноедавлению в газопроводе. Вода из...

Номер патента: 1377667

Опубликовано: 28.02.1988

Авторы: Белоусов, Богатчук, Бурда, Муравья, Чорный

МПК: G01N 3/56

Метки: газовых, износ, испытания, металл-полимерных, пар, средах, трения

...фиксации момента прекращения попадания исследуемой газовой среды вмежконтактное пространство трущих-,ся поверхностей,На чертеже изображено устройство 15для осуществления способа..Устройство содержит герметичнуюкамеру 1, размещенные в ней вращающийся металлический 2 и неподвижныйполимерный 3 образцы, датчики 4 давленпя, соединенные посредством трубопроводов и каналов, выполненных в полимерном образце, с межконтактнымпространством трущихся поверхностей,электронный блок 5 управления датчиками 4, соединенный с пультом 6 управления,Способ осуществляют следующим, образом. Образцу 2 сообщают заданную скорость вращения и нагружают пару трения с помощью силового механизма (на чер геже не показано), в камеру 1 подают газовую среду, которая...

Номер патента: 1377665

Опубликовано: 28.02.1988

Авторы: Белоусов, Богатчук, Бурда, Муравья, Чорный

МПК: G01N 3/56

Метки: изнашивания, поверхностей, трения

...и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к испытанию на изнашивание и может быть использовано в качестве способа контроля процесса изнашивания поверхностей тре 5 ния,Цель изобретения - повышение информативности анализа продуктов износа за счет локализации мест взятия проб.На чертеже изображена схема осуществления способа. Способ осуществляют следующим образом. 15Вращающийся 1 и неподвижный 2 образцы образуют исследуемую пару трения, На поверхности неподвижного образца 2, находящейся в постоянном контакте с поверхностью вращающегося 20 образца 1, выполняют глухие отверстия 3, которые служат для сбора продуктов износа.В процессе...

Номер патента: 1250919

Опубликовано: 15.08.1986

Авторы: Белоусов, Богатчук, Бурда, Кузьмин, Муравья

МПК: G01N 19/02

Метки: касательных, напряжений, трении

...опору 12 и втулку 13, стержнями 15 для закрепления грузов привода 11, подпружиненным фиксатором 16, закрепленным на основании 1, Втулка 13 установлена на опоре 12 через подшипник 17, С помощью винта 18 стержни 15 фиксируются в заданном положении. Держатель 2 закреплен жестко на основании, держатель 3 " с возможностью осевого перемещения.Контробразцы 4 и 5 выпол нены в виде конусных или сферических инденторов./Устройство работает следующимобразом.Устанавливают контробразцы 4 и 5в держателях 2 и 3 и образец 6 между ними, С помощью узла 8 нагружают образец 6 и контробразцы 4 и 5. Регистрируют нормальное усилие с помощью датчика 9. Втулку 13 поворачи, вают вокруг опоры 12, закручиваютпружину 14 и фиксируют положениевтулки 13 фиксатором 16,...

Номер патента: 1244563

Опубликовано: 15.07.1986

Авторы: Березанский, Бурда, Муравья, Парайко, Струтинский

МПК: G01N 3/56

Метки: износ, испытания, торцовых, трение, уплотнений

...образца 3, нагружающего узла 4, посредством самоустанавливающейся опоры 5 связанногос держателем 6 неподвижного образца 7. Держатель 6 неподвижного образца 7 выполнен в виде полого стакана,внутри которого герметично установлена шайба 8 из эластичного материала,В центре шайбы 8 герметично установлен штуцер 9 патрубка 10 подвода ра, бочей жидкости. Штуцер 9 связан скорпусом 1 посредством направляющих ,в осевом направлении шлицов, позво.ляющих ему перемещаться в осевомнаправлении. Держатель 6 неподвижного образца связан с измерителем момента сил трения посредством штанги 11.Устройство работает следующим образом.В держатели 2 и 6 устанавливаютподвижный и неподвижный образцы 3и 7, включают привод вращения, прикладывают с помощью...

Номер патента: 1193516

Опубликовано: 23.11.1985

Авторы: Белоусов, Богатчук, Бурда, Муравья, Розганюк

МПК: G01N 3/56

Метки: дисковая, износ, испытания, трения

...действует с роликом 9, один конецтяги 12 взаимодействует с держателем 5 пальчикового образца 6, вторыеконцы тяг 11 и 12 соединены узлом 13.На тяге 11 установлен фиксатор 14.Муфта 15 соединяет винт 7;через зуб"чатые колеса 16 и 17 и передачу 18с приводом 19.Дисковая машина работает следующим образом.Вращательное движение от привода19 передается на шлицевой вал 10,через ролик 9 передается на держатель 3, на торце которого размещаютконтробразец:например наждачную бумагу, ткань, металл и т,д.), Нагружают пару пальчиковый образец 6 -контробразец 4 и подвергают испытанию. Затем перемещают держатель 5 иролик 9 в радиальном направлении относительно держателя 3 с помощьювращающихся винта 7 и шлицевого вала 1 О, и осуществляют испытание...

Номер патента: 1155910

Опубликовано: 15.05.1985

Авторы: Белоусов, Богатчук, Бурда, Муравья, Сахний

МПК: G01N 3/56

Метки: абразивное, изнашивание, испытания

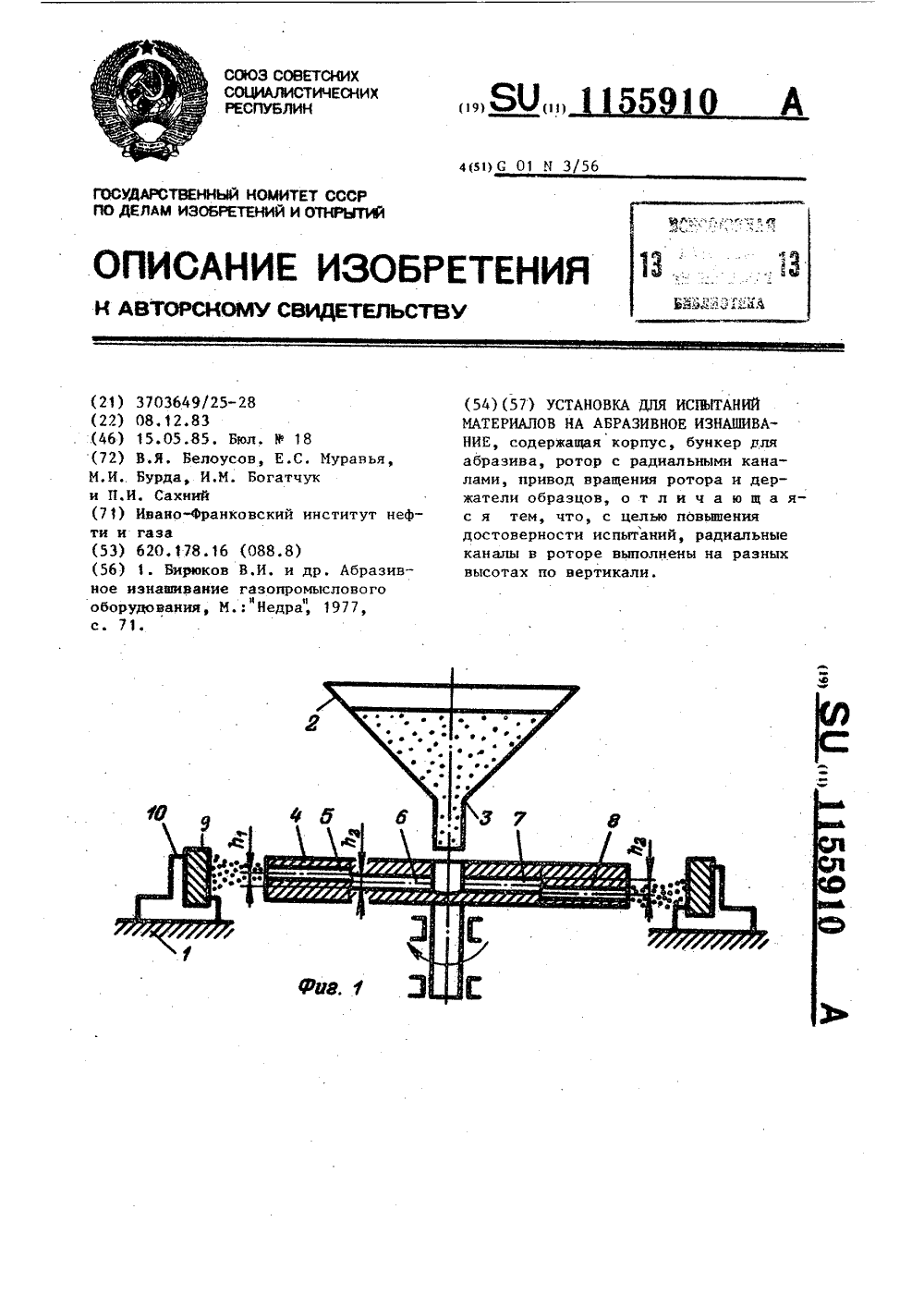

...изобретения - повышение достоверности испытаний.Указанная цель достигается теи, что в установке для испытаний материалов на абразивное изнашивание, содержащей корпус, бункер для абразива, ротор с радиальными каналами, привод вращения ротора и держатели образцов, радиальные каналы в роторе35 выполнены на различных высотах по вертикали.На фиг.1 приведена схема установки для испытания материалов на абразивное изнашивание; на40 Фиг.2 - ротор установки, вид сверху.Установка содержит корпус 1, бункер 2 хранения абразивного материа 10 2ла, калиброванный патрубок 3, лимитирующий количество высыпаемого из. бунке 1.а 2 абразива в единицу времени, ротор 4, установленный в подшипниках и вращаемый приводом . В роторе 4 выполнены радиальные каналы...

Номер патента: 1033927

Опубликовано: 07.08.1983

Авторы: Бугай, Муравья, Ониско

МПК: G01N 3/56

Метки: абразивный, износ, испытания

...тем, что устройство цпя испытания материапов на абразивный износ, содержащее корпус, 25 размещенную внутри него камеру с абразивом, привод вращения камеры, держатель испытуемого образца и узеп нагруженил, снабжено предназначенной для установки держатепя образца ппатформой, закрепленной в корпусе под углом, обеспечивающим параппепьность испытуемой поверхности образца оси вращения камеры, приводом вращения держателя образца, эакреппенным на платформе, а узел нагружения выполнен в виде размещенныхЭ 5 по периметру камеры брусков и пружин,усткновпенных между брусками и камерой еНа чертеже представлена схема пред пагаемого устройства.Устройство для испытания материалов на абразивный износ содержит кор 927 2пус 1, камеру 2, установпенную...

Номер патента: 954860

Опубликовано: 30.08.1982

Авторы: Белоусов, Бурда, Муравья

МПК: G01N 3/56

Метки: газоабразивный, износ, испытания

...каналам 7центробежной силой абразивные. частицынаправляютсяна испытательные образцы 3 и. в зазоры между .образцами, наскользящую .по гладкой цилиндрическойповерхности камеры 1.пленку жидкости.Ударяясь и проходя через .эту пленку,абразивная частица теряет кинетичес"кую энергию и сносится потоком жид 0 фкости в нижнюю часть камеры 1 Цир-: куляция жидкости осуществляется насосом 10 через фильтр 12,Использование скользящего слоя жидкости для погашения кинетической энер" гии и выноса частиц с,рабочей зоны позволяет избежать их повторного взаимодействия с испытываемыми образцами, что значительно повышает стабиль- . ность условий испытаний и повышает достоверность и.точцость результатов. ГУстройство для испытания материа-лов на...

Номер патента: 953523

Опубликовано: 23.08.1982

Авторы: Белоусов, Богатчук, Муравья

МПК: G01N 3/56

Метки: абразивный, износ, испытания

...На чертеже изображена предлагаемая установка, поперечный разрез.Установка содержит полый корпус 1 с демпфирующей оболочкой 2, ротор 3 с соплами 4, привод 5 вращения ротора 3, держатели 6 образцов 7, бункер 8 с абразивом 9 и заслонкой 10, Сверху корпус 1 закрывается крышкой 11 из угрозрачного материала.Установка работает спедукхцим образом.Абразив 9 из бункера 8 при открытой заслонке 10 попадает в ротор 3, который приводится во вращение приводом 5, и далее по соплам 4 центробежной силой направляется по периметру вращения на образцы 7 и на оболочку 2. Поток абражвных частиц ударяется об оболочку, теряет кинетическую энергию и попадает на днище корпуса, откуда удаляется. Это не дает возможности абразивным частицам повторно...

Номер патента: 783359

Опубликовано: 30.11.1980

Авторы: Белоусов, Колеватова, Муравья, Парайко, Шкурлатов

МПК: C23C 9/04

Метки: диффузионного, насыщения, состав

...распределение по периметру детали. Указанные недостатки исключают применение этого состава для борирования де- талей, работающих в тяжелых условиях.Целью изобретения является повышение йзносостойкости деталей.Для достижения цели предлагается состав, содержащий хром, титан, Фгористый калий икарбид бора при следующем соотношении компонентов,вес.в:Хром 15-20Фтористый калий 4- 5Титан 3- 8Карбид бора Остальное.Процесс борирования осуществляется следующим образом. В металлический контейнер засыпается порошковая смесь, приготовленная из тщательно перемешанных порошков компонентов, Борируемая деталь помещается в контейнер таким образом, чтобы порошковая смесь окружала ее со всех сторон. Борирование производится либо в вакуумной печи, либо в...
