Беляев

Номер патента: 1065235

Опубликовано: 07.01.1984

Авторы: Беляев, Гольцов, Доманский, Мартьянов, Москальцов, Смолин, Ушаков

МПК: B29H 1/00

Метки: аппарат, крошки, отгонки, полимера, растворителя

...патрубками для ввода и вывода рабочего продукта из полости, образованной наружной ооковой поверхностью вставок и внутренней боковой поверхностью колонны.На чертеже изображен аппарат, общий вид.Аппарат выполнен в виде колонны , имеющей нижнюю и верхнюю вставки 2 и 3, соответственно и промежуточные вставки 4. Вставки выполнены примыкающими по высоте колонны одна к другой и имеют форму полых тел вращения переменного сечения, например, усеченных конусов, образующих секции, которые, в свою очередь, образуют общую полость а. В наибольших и наимень. ших сечениях каждой секции аппарата установлены паровые барботеры 5. Промежуточные вставки 4 выполнены в наибольшем их сечении с диаметром, меньшим диаметра колонны, за счет чего между...

Номер патента: 1065211

Опубликовано: 07.01.1984

Автор: Беляев

МПК: B28B 17/00

Метки: крепления, проемообразователя, форме

...дополнительное усилие с помощью какого-либо механизма. Целью изобретения является повышение надежности и автоматизации крепления.Указанная цель достигается тем, что приспособление для крепления проемообразователя к форме, содержащее корпус с полостью, в которой концентрично размещены стержень и распорные элементы в виде шариков, снабжено вертикальной направляющей со строповочной петлей на свободном конце и упорами для шариков на другом конце, размещенном в корпусе и охватывающим стержень, жестко смонтированный на поддоне, направляющей гайкой-крышкой, закрепленной в верхней части корпуса, в которой установлена направляющая, причем между гайкой и упорами расположена пружина, а внутренняя поверхность корпуса выполнена...

Номер патента: 1065205

Опубликовано: 07.01.1984

Авторы: Беляев, Колпаков, Кузичев, Фельдман, Ферштер, Фоминов, Холодков

МПК: B28B 7/12

Метки: бортов, открывания, форм

...на фиг, 5 - узел 1 на фиг. 1; на фиг, 6 - гидравлическая схема устройства.Устройство содержит раму 1 с направляющими 2, в которых параллельно про 5 10 15 20 25 30 35 40 45 50 дольным бортам формы размещены траверсы 3, Каждая траверса 3 снабжена силовым цилиндром 4 ее перемещения по направ. ляющим 2, По концам каждой траверсы 3 установлены каретки 5, связанные с силовым приводом - цилиндрами 6 их перемещения вдоль траверс 3. На корпусе каждой каретки 5 шарнирно посредством оси 7 установлено упорное приспособление в виде Г-образного двуплечего рычага 8, одно плечо которого взаимодействует с проушиной 9 формы, а другое - с поворотнонакидным захватом 10. Последний выпол-. нен в виде двуплечего рычага и установлен шарнирно на каретке 5 с...

Номер патента: 1064140

Опубликовано: 30.12.1983

Авторы: Беляев, Кацер, Кулаков, Стальнов, Фокин

МПК: G01F 1/64

Метки: жидкостей, массового, расхода, электропроводных

...плеч дифференциально-трансформаторной схемы сравнения, другоеплечо которой соединено с измери.тельной диагональю мостовой измерительной схемы, при этом выход дифференциально-трансформаторной схемысравнения через последовательно включенные синхронный детектор и Фильтрсоединен с автоматическим потенцио метром, реохорд которого подключенк второму ;плечу дифференциальнотрансформаторной схемы сравнения,управляющий вход синхронного детектора подключен к источнику пита ния. Кроме того, между вторым плечом дифференциально-трансформаторной схемы и. реохордом автоматического потенциометра включен корректирующий потенциометр.На чертеже приведена блок-схема предлагаемого устройства.Устройство содержит измерительный участок 1 трубопровода из...

Номер патента: 1064109

Опубликовано: 30.12.1983

Авторы: Антоненко, Бабич, Беляев, Бобрик, Богуславский, Волошин, Кореняк, Лебедев, Суровикин, Хамазюк

МПК: F28D 7/00

Метки: кожухотрубный, теплообменник

...решеток, образующих коллекторную камеру, при. этом трубы в отвер стиях одной из решеток установлены с за зором, трубы в отверстиях другой решетки также установлены с зазором, прн этом в каждом из отверстий обеих решеток ко аксиально трубам размещены газодинамические втулки.На фиг.изображен описываемый тепло обменник (1 вариант кояструктивного выполнения); на фиг. 2 - то же (11 вариант конструктивного выполнения); на фиг. 3- узел 1 на фиг. 1.Теплообменник содержит кожух 1, трубы 2, трубную доску 3, трубные решетки 4 и 5, имеющие отверстия под трубы газолиНамические втулки 6, камеру 7, снабжен ную патрубком 8 для подвода нейтрального агента и патрубком 9, в случае его отво: да и поперечные перегородки 10.Корпус снабжен патрубком 11...

Номер патента: 1064079

Опубликовано: 30.12.1983

Авторы: Беляев, Бурлов, Туркин

МПК: F24D 3/02

Метки: водяного, высотных, зданий, отопления

...вследствие изме. нения гравитационного давления в зональных пода юших трубопроводах, особенно сильно изменяется гидравлический режим ,в нижней зоне, например, при останове на. 5 10 5 20 25 30 35 4 О 45 Мъсоса 11 или 111 зоны, расход теплоносителяв зоне 1 увеличивается, а при останове насоса, расположенного на обратном трубопроводе, направление движения теплоносителя в подающем трубопроводезоныможет измениться на обратное.Цель изобретения - , повышение эффективности.Поставленная цель достигается тем,что в. системе водяного отопления длявысотных зданий, содержащем несколькоразделенных по высоте здания зон, повысительный насос, теплообменник и расширительный бак, установленные в нижнейзоне, обший и зональные подающие трубопроводы,...

Номер патента: 1064073

Опубликовано: 30.12.1983

Авторы: Беляев, Демин, Колобков, Несмачный, Николаенко, Салтавец

МПК: F22B 1/04

Метки: пара

...2 (могут быть использованы паровоздушные завесы), Форкамеры 3 с дополнительными заслонками 4, рольганг 5, Форсунки б, датчики 7 наличия нагретого блока, соединенные с управляющим устройством8, электроклапаны 9 и электровентили 10, Камера снабжена водосборником11 и эжектором 12 для подачи пара 10 потребителю, получаемого в результате охлаждения блоков 13.Способ получения пара осуществляют следующим образом.Блок 13 предварительно нагревают 15 (например, в каком-либо технологическом процессе) до 700 С, послечего на его поверхности, деформируяее, образуют впадины или, в частности, пазы, например на блюминге,слябинге, Затем блок 13 по рольгангу 5 подают в форкамеру 3, закрываютдополнительную заслонку 4, открывают заслонку 2 камеры 1 и...

Номер патента: 1064053

Опубликовано: 30.12.1983

Автор: Беляев

МПК: F04F 7/00

Метки: гидромотор

...упругой оболочкой. Причем винт-ротор 3 и упругая оболочка 4 могут быль выполнены коническими, а упругая оболочка 4 может быть установлена с возможностью вращения в подшипниках 5 и 6. 55 Винт-ротор 3 установлен в подшипниках 7 и 8. Корпус 1 снабжен теплообменником, выполненным в виде ребер 9. Гидромотор работает следующим образом.С помощью привода 2, например, магнитострикционного вибратора на стенках упрутой оболочки 4 возбуждаются радиально изгибные бегущие волны.Для существования однонаправленных (только прямых) бегущих волн и исключения возникновения обратных (отраженных) волн внешнее колебательное воздействие на упругую оболочку 4 согласуют с реактивной нагрузкой.При этом для получения при прочих равных условиях максимального...

Номер патента: 1063965

Опубликовано: 30.12.1983

Авторы: Беляев, Спивак, Цимблер

МПК: E04C 2/46

Метки: наружное, ограждение, стеновое

...н помещением. Каналы 6 располагаются. по вертикаИзобретение относится к строительству,а именно к конструкциям наружных вентилируемых стеновых ограждений здания.Наиболее близким к предлагаемому является наружное стеновое ограждение, включающее слой нз пористого материала, заключенный между наружным и внутренним слоями н сообшающися посредством отверстийв этих слоях с наружным воздухом и помещением 11.Недостатком известного ограждения яв. Оляется невысокая вентиляция помещения.Кроме того, в ряде случаев при низкихтемпературах наружного воздуха температура внутренней поверхности огражденияопускается ниже допустимой,лн выше каналов 7 и перекрывают вытяж ные отверстия 2.Такое расположение каналов предотвращает образование сквозных...

Номер патента: 1063810

Опубликовано: 30.12.1983

Авторы: Беляев, Григорьева, Даровских, Кисель, Шевякова, Шешина

МПК: C08L 9/02

Метки: бутадиеннитрильного, каучука, основе, резиновая, смесь

...именно к разработке рецептуры резиновых смесей на основе бутадкен-нитрильного каучука, Серавулканизующихся при высоких темпера.турах.5Окись цинкаИзвестна резиновая смесь на основе бутадиен-нитрильного каучука (СКН), используемая в промышленностк и перерабатываемая литьевылметодом при 180 С, включающая серу, 10окись цинка, стеариновую кислоту,технический углерод, ускорители(альтакс, ткурам, сульфенамид Ц),пластифккаторы (канифоль,дибутилфталат), стабилизаторы (альдоль-альфа-нафтиламин и параоксинезон) Ц ,Процолжительность подвулканизациипо Мунк прк 120 С указанной резиноовой смеси 7 мин, предел прочности резки при разрыве 10-12 МПа.Известная резкновая смесь не обладает высокой стойкостью к преждевременной...

Номер патента: 1062900

Опубликовано: 23.12.1983

Авторы: Беляев, Гриценко, Корниенко, Мудла

МПК: H04N 7/18

Метки: движения, объектов, параметров

...вход первого сумматсра соединен с выходом первого блока задержки, а выход - со вторым входомвторого блока вычитания, второйвход второго сумматора подключенк выходу АЦП, а выход - к второмувходу третьего блска вычитания,вход ЦП соединен с выходом телевизионной передающей трубки, а такжерегистр значений перепада, первыйвход которого соединен со строчным выходом синхронизатора, второйвход - с выходом первого блока вычитания, третий вход - с выходомблока сравнения, а выход - с вторымвходом блока сравнения, регистр координаты по оси У и регистр координаты по оси Х,.первые входы которь 1 х соединены с соответствующимивыхоцами синхронизатора, вторыевходы - с выходом блока сравнения,а выходы - соответственно с первым и вторым входами...

Номер патента: 1062009

Опубликовано: 23.12.1983

Авторы: Беляев, Филатов

МПК: B28B 17/00

Метки: детали, закладной, фиксации, форме

...закладной детали в каждойиз них необходимо выполнить сквозноеотверстие для прохода рычагов, чтоснижает надежность фиксации и повышает стоимость и трудоемкость изгОтовления железобетонных изделий.Цель изобретения - повышениенадежности ФикСации закладной детали,Поставленная цель достигаетсятем, что устройство для фиксациизакладной детали в форме, включающее рычаги и механизм зажима, снабжено основанием, рычаги выполненыдвуплечими и шарнирно закрепленына основании, а механизм зажима состоит из резьбоной втулки и винтов,которые соединены шарнирно с однойпарой плеч рычагов, другая пара которых ныполнена с распалубочным уклоном.На фиг.1 изображено устройстводля фиксации закладной детали (после окончания формования изделия);на фиг.2 - то же, в...

Номер патента: 1061285

Опубликовано: 15.12.1983

Авторы: Беляев, Гореликов, Дрямов

МПК: H04L 27/152

Метки: приема, сигналов, частотно-манипулированных

...демодулятор 15, блоки 16 и 17 фазовой автоподстройки частоты, делители 18 и 19 частоты.Устройство работает следующим обра- зом Принимаемый частотно-манипулированный радиосигнал с символьными частотамии 1, поступает на входы смесителей 1 и 3 частот. Средняя частота радиосигнала составляет 1,р -- - - - . С помощьюГ+Г2смесителя 1 частот, эталонного генератора 6 и полосового фильтра 12 осуществляется перенос спектра радиосигнала на среднюю частоту ср = ар - 1 и, где Ьт - частота сигнала эталонного генератора 6, Смесители 2, 4 и 5 частот, фильтры 7 - 9 нижних частот, управляемый генератор 11 и фазовращатель 10, осуществляющий сдвиг по фазе на 90, образуют кольцо Костаса, предназначенное для слежения за подавленной несущей. В спектре...

Номер патента: 1059437

Опубликовано: 07.12.1983

Авторы: Беляев, Бондарев, Никонов, Чернигин, Щуров

МПК: G01F 13/00

Метки: дозирования, жидкостей, заданных, соотношениях

...преобразователь сигнала и усилитель, и индиви"дуальные устройства регулирования дознруемого обьема каждой жидкостив виде ограничителей хода поршнейприводов 2,Недостатком известного устройстваявляется то, что при изменениифизических свойств дозируемых компонентов неуправляемо изменяется соотношение текущих расходов компонентов, что снижает точность дозирования. Цель изобретения - повышение точды - через преобразователь с механиэмами перемещения опор регулируемых ползунов и блоком включенияпневмогидроцилиндра. На чертеже изображено устройство для дозирования жидкостей в заданных соотношениях,Устройство содержит поршень 1 пневмогидроцилиндра, пневмогидроцилиндр 2, шток 3, жестко соединенный через траверсу 4 с ползунами...

Номер патента: 1059079

Опубликовано: 07.12.1983

Авторы: Беляев, Вайсберг, Гордеев, Петрашкевич, Скалозуб

МПК: E02F 3/76

Метки: автогрейдер, рамой, шарнирно-сочлененной

...на Фиг,З - видна Фиг,4 - схематичнокарданных вала в зоневид сбоку; на фиг,5 Указанная цель достигается тем, что автогрейдер с шарнирно-сочлененной рамой, включающий неподвижную полураму с двигательной установкой и задним ведущим. мостом и неподвижную полураму с рабочим органом и передним мостом, снабжен соединяю щей двигательную установку с перед" ним мостом механической передачей, выполненной из карданных валов, два смежных из которых перед и за шарниром рамы, а передний конец кар данного вала, расположенного перед , шарниром рамы, связан посредством установленной на нем подшипниковой промежуточной опоры с подвижной полурамой, при этом соединение послед" 45 ней с промежуточной опорой выполнено в виде двухосного шарнира со...

Номер патента: 1058843

Опубликовано: 07.12.1983

Авторы: Башков, Беляев, Глыбин, Шехов, Шустерняк

МПК: B65G 19/00

Метки: конвейер, скребковый, трубчатый

...образует бесконечный. тяговый орган, обеспечиваюш,ий транспортирование изделий повертикально замкнутой трассе.На грузовом трубопроводе 1 имеетсяодин узел загрузки 7 и три узла разгрузки8, состоящие из трубчатого корпуса 9 с отверстием 10 в нижней части. Посредствомжестко присоединенных к корпусу 9 двухбоковых стенок 11, задней стенки 12, наклонного лотка 13, представляющего собойцилиндрический сегмент равной кривизныс трубчатым корпусом 9, и вертикальной40 передней стенки 14 образован патрубок15 (фиг. 1) под отверстием 1 О, причем наклонный лоток 13 (фиг. 4) присоединенк дну корпуса 9 под углом, превышающимугол естественного откоса предметов 16,а высота наклонного лотка превышает мак 45 симально возможный размер предмета 16и равна...

Номер патента: 1057960

Опубликовано: 30.11.1983

Авторы: Беляев, Гавриленко, Петренко, Сахно, Фролов

МПК: G05B 23/02

Метки: распределителя

...в единичном состоянии, то В этот же момент времени на прямом выходе 18 1триггера 9 присутствует единичныйсигнал. При наличии на выходе 16, 45первого разряда счетчика 2 нулевогосигнала на прямом выходе 18 триггера9 в этот момент времени также присутствует нулевой сигнал. Поэтому сигналы на входах элементов И 10 не совпадают и на выходе элемента И-НЕ 4сигнал отказа отсутствует.Шифратор 12 шифрирует каждое состояние счетчика 2 и на его выходепоявляется код, соответствующий определенному выходу распределителя 15.При этом нулевой сигнал присутствует только на одном выходе шифрато 9604 ра 12, соответствующем единичному выходу распределителя 15, в то время как на остальных выходах шифратора 12 присутствуют единичные сигналы. Этот код...

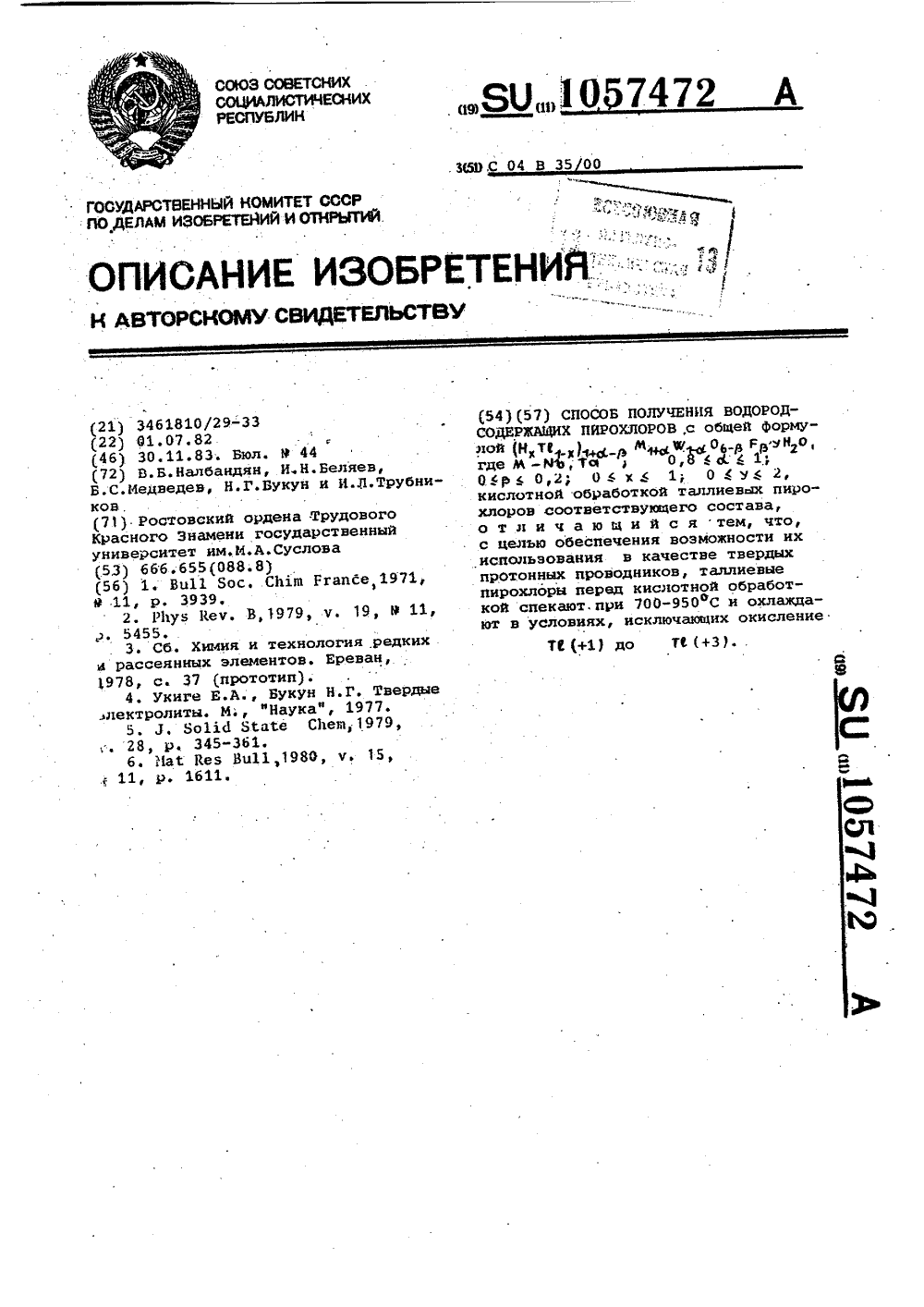

Номер патента: 1057472

Опубликовано: 30.11.1983

Авторы: Беляев, Букун, Медведев, Налбандян, Трубников

МПК: C04B 35/00, C04B 35/495

Метки: водородсодержащих, пирохлоров

...12,93 1,989 0,232 0,447 1,329 3,98 3,99 7,07 см. 2 см. 3 Продолжение табл. 1 Состав продуктов общей формулыИзбыток Т 1-со- Температура Условия(,Н тВ ) мЬ 0 Г 09 он о.Вступке смешивают 7,97 г оксида ниобия (+ Ч ) (0,03 моль ), 11,25 г карбоната таллия (+1 ) (0,024 моль) и 2,01 г фторита таллия (+1) ( 0,009 моль) (взят избыток в 5,6 Ъ г 70 -содержащих компонентов от стехиометрическогосмесь прессуют и обжигают при 350 С 2 ч и при 450 С 2 ч, затем измельчают, две трети порошка формуют в виде таблеток диаметром 9 мм и толщиной 2 мм, засыпают сверху оставшейся третью, обжигают zри 800 оС в течение 1 ч и охлаждают в токе азота. Пробу полученной керамики растирают в порошок и проводят рентгеновские исследования на дифрактометре ДРОН,0. По...

Номер патента: 1057213

Опубликовано: 30.11.1983

Авторы: Абдрахманов, Беляев, Князев, Соболев, Соколинский, Ткачук

МПК: B23K 7/04

Метки: резки, термической, труб

...перпендикулярно к продольной оси приводных роликов. 60Кроме того, устройство снабжено установленным на основании приводным поворотным пустотелым валом с консольно закрепленной на нем штан гой, ползун установлен на штанге, 65 а коммуникации для подвода энерго- носителей размещены внутри пустотелого вала.На фиг,1 изображено устройство для резки труб, вид спередиф на фиг,2 - вид А на фиг.1, на фиг,З вид Б на фиг. 2, на фиг.4 - разрез В"В на фиг.2.Устройство для резки труб содер,жит установленные на основании 1 приводные ролики 2 привод не показан) . На основании 1 смонтированы стойка 3 и опоры 4 пневмоцилиндра 5, шток которого соединен с поворотным рычагом 6, закрепленным на пустотелом валу 7, установленном в поворотных опорах 8 стойки З.На...

Номер патента: 1056431

Опубликовано: 23.11.1983

Авторы: Беляев, Ямпольский

МПК: H03H 11/12

Метки: активный, режекторный, фильтр

...резистивного делителя напряжения, включенного параллельно выходу усилителя, дополнительного усилителя, выход50которого подключен к точке соединенияпоперечных плеч двойного Т-образного ВС-моста, второго резистивногоделителя напряжения, один вывод которого соединен с общей шиной, междуотводом первого резистивного дели. теля напряжения и входом дополнительного усилителя включен дополнительныйдвойной Т-образный ВС-мост, точка соединения поперечных плеч которогоподключена к отводу второго резистив-,ного делителя напряжения, при этомдругой вывод второго резистивного делителя напряжения подключен к выходудополнительного усилителя.На чертеже приведена электрическая принципиальная схема предложенного активного режекторного Фильтра.Активный...

Номер патента: 1056216

Опубликовано: 23.11.1983

Авторы: Беляев, Лось

МПК: G06F 17/15, G06G 7/19

Метки: автокорреляционной, псевдослучайного, сигнала, функции

...исходный, интегрируют и регистрируют результат измерЕния, причем при переходе к каждому последующему отсчету автокорреляционной Функции изменяют значение периода псевдослучайного сигнала. Изобретение относится к радиоиз-мерительной технике и может быть преиму,щественно использовано н радиотехнических системах на этапе выбора сигналов,обладающих хорошими корреляционнымиснойствами. 5Известно устройство измерения антокорреляционной функции, основанное йа получении из исходного сигнала задержанного сигнала, перемножения исходного сигнала иа задержанный, 10усреднение результата перемножения за период сигнала и регистрацииполученного значения автокорреляционной функции 1) .Недостатком устройства являетсясложность операции формирования...

Номер патента: 862434

Опубликовано: 23.11.1983

Авторы: Балханова, Баталин, Беляев, Брейман, Галибин, Дыкман, Жирнов, Коваленко, Орлянский, Смолин, Троицкий

МПК: B01J 23/02

Метки: изопрена, катализатор, приготовления

...которую при 450 С втечение 24 ч пропускают растворсмеси 0,0010 мас. НАВОЗ и 0,0015 мас. Н РО 4, йсходя иэ расчета 2 объема раствора смеси кислот на 1 объем катализатора в час.Катализатор содержит, мас.:СаО 50,751 РО 43,93, хлор 0,18,В 20 з 0,005, вода остальное.Катализатор испытывают так же,как описано в примере 1. Результа:ты испытаний приведены в таблице(катализатор 1 И). Конверсия ДМДна этом катализаторе достигает86,0-88,8, выход изопрена 87,487,8 мол., коксоотложение 0,40- 0,89.П р и м е р 4, Кальцийфосфатныйкатализатор готовят так же, какописано в примере 1. 24 смвысушенного катализатора загружают в печь,через которую при 450 ОС в течение24 ч пропускают раствор смеси 0,002 мас. НЗВО и 0,03 Мас. Н 8 РОисходя из расчета 2 объема...

Номер патента: 588793

Опубликовано: 15.11.1983

Авторы: Антоненко, Бабич, Беляев, Бобрик, Кареняк, Новиков

МПК: F23D 11/34

Метки: акустический, вихревой, распылитель

...жидкого топлива и может быть примнено в топочных и технологических аппаратах.Известны вихревые акустические распылители, содержащие цилиндры ческую вихревую камеру с кольцевым соплом-излучателем по оси, образованным стенкой корпуса вихревой камеры и топливной трубой с радиальными отверстиями 1 3. 10Генерирование колебаний непосредственно на выходе из устройства не позволяет получить достаточно больщой КПД преобразования кинетической энергии газа в акустическую, что приво дит к снижению эффективности распыления.С целью усиления акустических колебаний при распылении жидкости на выходе из сопла-излучателя размещена камера-резонатор, в которую выведена топливная труба, причем расстояние от оси отверстий трубы до выходного сечения...

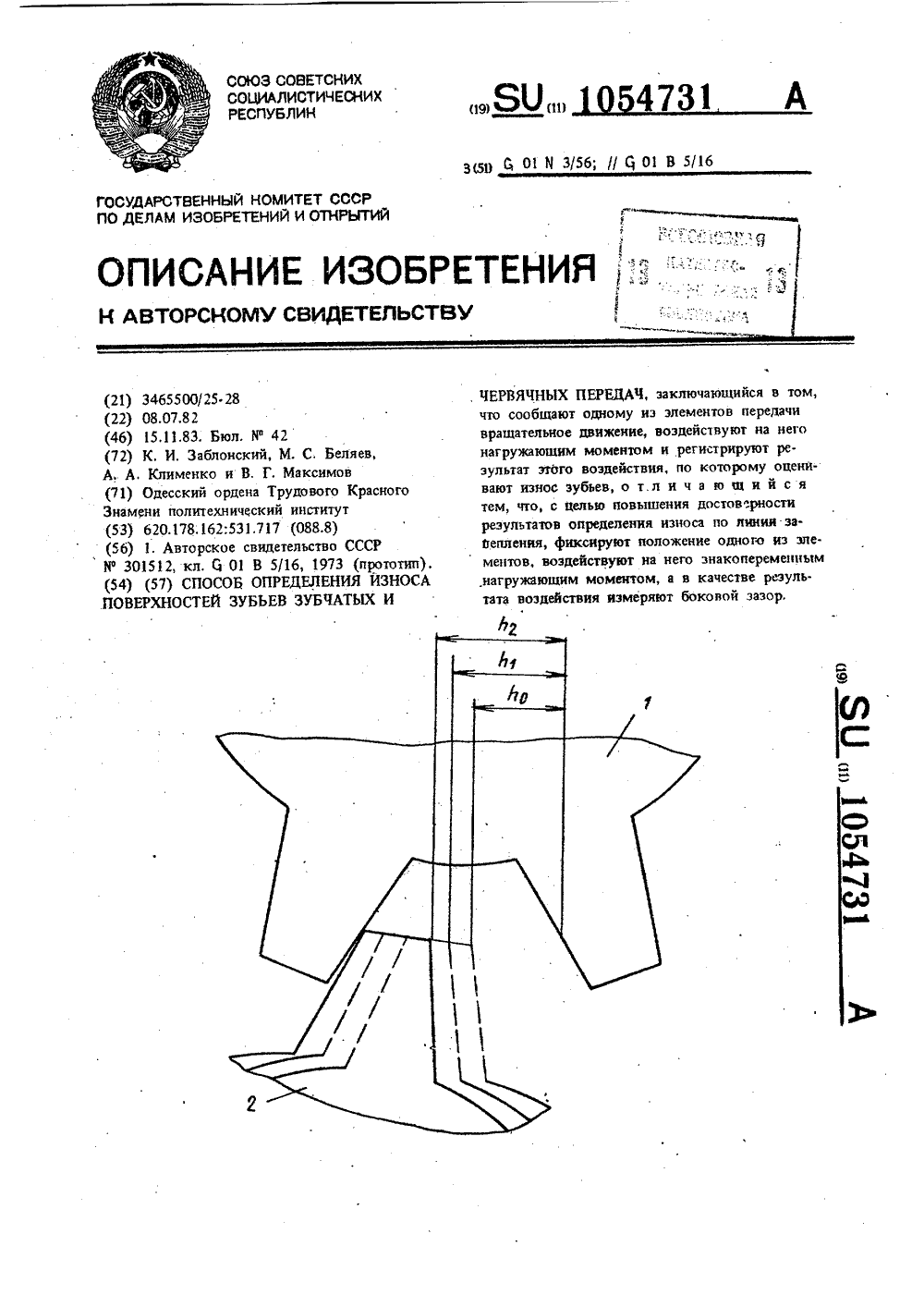

Номер патента: 1054731

Опубликовано: 15.11.1983

Авторы: Беляев, Заблонский, Клименко, Максимов

МПК: G01N 3/56

Метки: зубчатых, зубьев, износа, передач, поверхностей, червячных

...зубьев по лиийи зацепления,что обусловлено сложностью учета влияниянескольких мгновенных контактных площадок,Цель изобретения - повышение достовер.ности результатов определения износа поверхностей зубьев по линии зацепления,Указанная цель достигается тем, сто соглас.но способу определения износа поверхностейзубьев зубчатых и червячньгх передач, заклю.чающемуся в том, что сообщают одному иээлементов передачи вращательное движение,воздействуют на него нагружающим моментоми регистрируют результат этого воздействия,по которому оценивают износ зубьев, .фикси.руют положение одного иэ элементов, воздей.ствуют на него знакопеременным нагружающим моментом, а в качестве результата воздействия измеряют боковой зазор.. На чертеже представлена...

Номер патента: 1054129

Опубликовано: 15.11.1983

Авторы: Антюшин, Беляев, Горбей, Журавлев, Кадышев, Панферов, Розинер, Хлебникова, Шибаев, Штейн

МПК: B60L 5/38

Метки: метрополитена, состава, токоприемник, электроподвижного

...по крайней мере два сквозных отверстия, соосно которым на контактном элементе выполнены вертикально расположенные овальные отверстия, через которые проходят упомянутые соединительные элементы. 30При этом основание токоприемника выполнено в виде коробчатой рамки.Кроме того, контактный элемент выполнен составным из разъемно соединенных токосъемной накладки и основания.На фиг. 1 схематично изображен токоприемник для электроподвижного состава метрополитена при взаимодействии с контактным рельсом, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - основание токоприемника.40Токоприемник для электроподвижного состава метрополитена содержит связанное с рычагом 1 основание 2, относительно которого подпружинен контактный элемент 3, на...

Номер патента: 1053096

Опубликовано: 07.11.1983

Авторы: Беляев, Ерасова, Исаенко, Калиничев, Тафель

МПК: G06F 3/04

Метки: канал, селекторный

...обеспечива 1 т передачу командной информации иэ регистра 14.В регистр 4 командная информация заносится только в том случае, если команда ввода-вывода выполняется по инициативе центрального вычислителя или по инициативе обычного абонента, а в регистр 14 - если команда вво,да-вывода выполняется по инициативе СОА.: Дешифратор б.совместно с регистром 5 и формирователем 7 в зависимости от указателей, содержащихся в байте состояния абонентов, состояния блока 3 управления, и других специальных признаков инициируют различные виды обслуживания байтов состояния абонентов.В случае необходимости связи с каналом СОА выставляет сигнал прерывания на шине 13, по которой шифратор 8 формирует инструкцию фОстановить ввод-вывод, поступающую на вход...

Номер патента: 1052885

Опубликовано: 07.11.1983

Авторы: Беляев, Гольцев, Кулаков

МПК: G01K 7/02

Метки: зоны, нагретой, наиболее, положения, температуры

...блок сравнения Г 2 .Такое устройство обладает такженизким быстродействием из-эа наличияв схеме механического переключателяи переходного процесса в момент коммутацииЦель изобретеннч - повышение быстродейстши.Укаэанная цель достигается тем, чтов устройство для контроля положеничи температуры наиболее нагретой зоны,содержащее термопары, подключенныек измерителю терлио-ЗДС, введены множительный блок, схема измерения отношения 4 етер кис-ЗДСдифференциальные тер мобатарен и сумматор, включенный в рассечкумежду термопарой и измерителем термоЭДС, при атом выходы дифференциальныхтермофпарей подключены к входам схемы измерения отношения термо-ЭДС, выход которой подсоединен к выходу устройства и к входу множительного блока,второй вход которого...

Номер патента: 1052511

Опубликовано: 07.11.1983

Авторы: Беляев, Белякова, Кренцель, Муравьева, Мушина, Плаксунов, Покровская, Трущелев, Чернова, Ягодина

МПК: C08F 110/02

Метки: олигомеров, этилена

...определенная эбуллноскопически составляет.3090.П р и м е р 4. В автоклав по методике, указанной в примере 1, загружают 40 мл бензольного раствора ди- -1 1-М-ДИГБ (0,02 моль), 30 мл ТГФ (0,4 моль), молярное соотношение ТГФ/Ь 1 = 2,15 мл гексана. Для разрушения катализатора смесь обрабатывают водой. Выход олигомера 7 г или 1 50 г/г Ь 1 в 1 ч. Молекулярная масса олигомера, определенная эбуллиоскопи чески, составляет 670.П р и м.е р 5. В автоклав по методике, указанной в примере 1, загружают 21,7 мл бензольного раствора ди-Ь 1-М-ДИГБ (0,01 моль), 7,6 мл ТМЭДА (0,0 б.моль), молярное соотношение ТМЭДА/Ь 1 = б, 70 мл гексана. Давление этилена 20 атм, температура 80 С, время 1 ч, Для разрушения катализатора смесь обрабатывают водой. Выход...

Номер патента: 1051666

Опубликовано: 30.10.1983

Авторы: Беляев, Василевский, Гульков, Петренко

МПК: H02M 1/08

Метки: автономного, инвертора, между, напряжением, сдвига, током, фазового

...с входом одновибратора и 5 управляющим входом первого ключа,информационный вход которого соединен с выходом задатчика частоты,снабжено дополнительными ключом иодновибратором, вход которого сое динен с выходом основного одновибратора, выход - с управляющим входомдополнительного ключа, вход и выходкоторого подключены к входу и выхолу интегратора.15 Введение дополнительного ключаУпозволяет исключить обратную связьи обеспечить обнуление интегратора,после каждого цикла измерения: Управление дополнительным ключом осу щестнляется дополнительным однонибратором. Такое построение устройства позволяет получить максимальноебыстродействие, равное периоду вход;ного сигнала формирователя длитель- фности фазового сдвига во всем диапазоне...

Номер патента: 1051372

Опубликовано: 30.10.1983

Авторы: Баранов, Беляев, Дворцов, Зуев, Калашников, Назаров, Рейнер, Феофанов, Эсс

МПК: G01C 5/04

Метки: гидродинамического, нивелира

...1 подъемно-кодовый механизм 2, измерительный сосуд 3, пенопластовый кольцевой поплавок 4,направляющий подшипник 5, шток 6 поплавка, воздушный трубопровод 7, механический регулировочный клапан 8, контргайку 9,электрода, установочную гайку 1 О электрода, диэлектрический вклддьпп 11, электрод 12, штангу 13, опоры объекта, кабель 14 питания и регистрации электроконтакта электрода с жидкостью, пульт 15 управления, установочный индикатор 16,сосуд-датчик 17, основание 18 регулировочного клапана, контргайку 19 регулиравочного клапана, регулировочную головку 20 клапана, винт 21 регулировочного клапана,. клапанную конусиую головку 22, несимметричныймультивибратор 23, индикатор 24 контакта ( световой и звуковой ).Система работает следующим...
