Беляев

Номер патента: 1637838

Опубликовано: 30.03.1991

Авторы: Беляев, Гудзюк, Жаворонков

МПК: B01D 45/14

Метки: пылеулавливания

...плоских поворотных лопастей, длина которых по направлению газового потока равна (2,2/п,0)0, где и - число лопастей. 3 ил.) еваааЪ остоящего из перфорированных пылеотдеительных лопаток 4, Корпус 1 имеет такжесыходной патрубок 5. Ротор 3 установлен во 1 Ы входной коробке 6 центробежного вентиляора 7 на валу 8 рабочего колеса 9, приводи- СО мого во вращение двигателем 10. Бункер 11 ловленной пыли крепится к нижней части 0 р ходной коробки 6, В патрубке 2 размещено направляющее приспособление 12, состоящее из ряда плоских поворотных лопастей 3. равномерно установленных по ширине ходного патрубка 2. Длина лопастей 13 по направлению газового потока равна 2,2/и,0)0, где и - число поворотных лопастей 13 направляющего приспособления...

Номер патента: 1637801

Опубликовано: 30.03.1991

Авторы: Беляев, Григорьев, Звонников, Куцевал, Павленко, Савченко, Тупицын

МПК: A61H 1/02

Метки: вытяжения, подводного, позвоночника

...трубопровода 29 расположены сопла 37, направленные в сторону околопозвоночного пространства пациента 28,Давление жидкости дополнительноймагистрали 33 имеет возможность плавной регулировки в определенных пределах например, от 0 до 6,5 кгс/см,или 650 кПа) и отключения с помощьюлюбых известных гидроэнергетическихустройств. Быстросъемность сменноготрубопровода 29 позволяет производитьего быструю замену на другие с различными диаметрами, конфигурацией ирасположением сопел 37.Вдоль всего сменного трубопровода 29 с двух сторон могут быть закреплены эластичные, например, резиновые бортики 38, которые упираютсяв спину пациента 28 с наружной стороны паравертебральных мышц, образуяполость 39 в области продольногооколопозвоночного канала 26,...

Номер патента: 1634795

Опубликовано: 15.03.1991

Авторы: Беляев, Игнатьев, Кадырбаев, Красный, Кузьмин, Лесечко

МПК: E21D 21/00

Метки: анкер, инъекционный

...изогнлтв в попика 4 и обрдзлет клин 10,лнс и внутри складки 2. Хвос,.к имс ть, например, специаль, в с рхность для подсоединеьс мого захвата 11 с рукаддвлния и уплотнительи н; и 1,.11 ии о н н . й анкер у ст а н д вл и в а ю т сл едуюцнм обрзолВ прбурнный шнур вводят трубчатый стержсньс предвдрительно надетыми нд негс уп.отнительным кольцом 7 и плитой 6. Ь; ндрл жному концу 3 при помощи, нанримср, быстрордзъмного захвата 11 присоединяют рукав 2 высокого давления с уплотнитсльным штуцером 13. Через рукав 12 лпрочняющий состдв нагнетают в полснть рубчдтго сгержнячерез обратный клди;и 5. В результате заполнения пслости трлбчдтого стержня упрочнякнцим составом юд бсльш им давленис м аксидльндя прош,ьндд складка 2 рдспрямлятся, анкер...

Номер патента: 1634708

Опубликовано: 15.03.1991

Авторы: Беляев, Калугина-Гутник, Миронова, Пархоменко, Сысоев

МПК: A01G 33/00, A01H 13/00, C12N 1/12 ...

Метки: gracilaria, huds, papenf, verrucosa, водоросли, красной, культивирования, черноморской

...сушат, промывают 0,1 ьным раствором НС 1 или КОН, ополаскивают водой, просушивают и затем Используют ее в качестве резервной емкости,П р и м е р 1 (известный способ), Культивирование осуществляют в двух стекло- пластиковых емкостях размером 0,5 х 0,5 х х 0,5 м, закладывая в каждую емкость 25 г грацилярии из расчета 100 г сырой биомассы/м, при температуре 18 С и освещенности 8 Вт ФАР/м . Используют питательную среду, приготовленную на основе фильтрованной черноморской воды соленостью 16,5, добавляя в нее набор питательных солей, мг/л: КИОз 28,4; Ма Н СОз 20: МагНР 04 12 НгО 3,3; А 1(МОз) з 9 НгО 1,6; Ге 5040,8;2 п 504 7 Нг 00,6: МпС 1 г 4 Нг 00,2,10 15 20 25 30 35 40 45 50 Ва(ОН)г 7 НгО 0,006; РЬ(ИОз)г 0,03; ТКЙОз)4 0,01 и Сг(ВОЗ)г...

Номер патента: 1634402

Опубликовано: 15.03.1991

Авторы: Беляев, Коротков, Михайлов, Налетов, Сидоренко

МПК: B23F 9/00

Метки: арочных, зубьев, формообразования

...1 показано образование впадины при врезании резцовой головки; на фиг. 2 - нарезание левой стороны зубьев; на фиг. 3 - нарезание правой стороны зубьев.Врезание резцовой головкив изделие 2 на глубину впадины зуба производят путем их сближения в результате перемещения обрабатываемого колеса 2 по стрелке А, После этого производят профилирование, например, левой стороны зуба (фиг. 2), для чего резцовой головке 1 и колесу 2 задают согласованное перемещение относительно друг друга поступательно по двум взаимно перпендикулярным направлениям по стрелкам Х и т в плоскости нарезаемого колеса, которые могут задаваться программой управления станка. При этом удаляется припуск 3 и формируется эвольвента 4 левой стороны зуба. Затем производится...

Номер патента: 1633387

Опубликовано: 07.03.1991

Авторы: Беляев, Сорока

МПК: G06F 3/153

Метки: информации, лучевой, отображения, трубки, экране, электронно, элт

...элемент И 19 нд сицхровходС 1 регистра 20. ОчередНОГ (Второе)значение "0" неполцогГ ицлоредцггоцНОГО КОДа ПОЯВЛЯЕТСЯ ЦД тЧКО;1 Е РЕГИ 1633387стра 20. Это значение "О" поступает на третий вход деиифратора 8 и далее на информационный выход анализатора 8 кодовых слов,В это время двоичный счетчик 22 производит подсчет поступающих навсчетный вход импульсов тактовой по - следовательности, На разрядных выходах двоичного счетчика 27 появля О ются единичные сигналы, которые через второй элемент )ЛИ 24 поступают на Р-вход третьего триггера 26. На прямом выходе третьего регистра 26 появляется нулевой потенциал . Сиг нал логического нуля с прямого выхода третьего триггера 6 поступает на второй вход деиифратора 8, а сигнал логической "1" с...

Номер патента: 1633203

Опубликовано: 07.03.1991

Авторы: Беляев, Ищенко, Семенов

МПК: F16H 3/42

Метки: передача, переменная

...зубья 20в виде радиальных впадин 5 и выступов 6,при этом выступы 6 на одном иэ коническихдисков, например на диске 3, расположенынапротив впадин 5 диска 3. На валу 4 закреплено промежуточное звено 7, в котором 25равномерно по окружности размещеныпальцы 8 для взаимодействия с выступами6 и впадинами 5 конических дисков 2 или 3,На концах пальцев 8 выполнены сферы 9для размещения в радиальных пазах 10, которые выполнены на промежуточном звене 7.Переменная передача работает следующим образом.Крутящий момент передается с вала 4пальцам 8 на зубья конического диска 2 или 3 35и снимается с вала 1. Крутящий момент может передаваться как с вала 4 на вал 1, так и с вала 1 на вал 4. Пальцы 8, заходя в зацепление с зубьями, выполненными в виде...

Номер патента: 1633041

Опубликовано: 07.03.1991

Авторы: Беляев, Исаев, Кибанов, Кузнецов, Парамонов

МПК: D06F 21/02

Метки: стиральная

...жидкости. На задней стенке бака для присоединения наливного шланга 5 выполнены два штуцера, один иэ которых предназначен для предотвращения перелива. 15Узел подвеса бака иа стене ванной комнаты имеет кроввтейн 12 и крепежные элементы 13.Для повышения удобства в эксплуатации машина снабжена средством поворо та бака при открывании его крышки, содержащим эакреппенную на кронштейне 12 скобу 4 с вертикальнымн (вдоль стены) ветвями и горизонтальным участком 15, взаимодействующим с опор.25 ным элементом 16, выаолиенвм на задней стенке бака. На кронштейне также смонтированы с возможностью поворота на осях 17 параллельные рычаги 18, шарнирно связанные с крышкой 2 посредством горизонтальной оси 19, смон тированной на выступе 20 крышки.В...

Номер патента: 1631230

Опубликовано: 28.02.1991

Авторы: Беляев, Казаринов, Лиманский, Никонорова

МПК: F23G 7/06

Метки: аппарат, выбросов, газовых, термокаталитической

...части расположен выходно вывода очищенного газово бираюгцего кана.па 4. Раз соединен с камерой 3 сме те предусмотрена предохр брана 16.10 формула изобретения 25 30 Аппарат работает следующим образом.Очи щаемые газовые выбросы поступают к горелочному устройству 7, где подогреваются до температуры начала реакции и тангенциально через входной штуцер 6 направляются в камеру 3 смешения, откуда поступают в раздающий канал 15, образованный внутренней частью катализаторной корзины 2. Из раздающего канала 15 газовые выбросы, проходя через слой катализатора, очищаются от вредных примесей и поступают в собирающий канал 14, образованный внешней газопроницаемой частью катализаторной корзины и корпусом, и далее через выходной штуцер 13 отводятся в...

Номер патента: 1631216

Опубликовано: 28.02.1991

Авторы: Беляев, Гуров, Костров, Ломинадзе

МПК: F16H 25/22

Метки: винтовой, механизм, шариковый

...соответствующей канавкой 10 кольца 6, канавки 10 и 16 с соответствующей им канавкой 11 на цапфе 9 винта образуют дорожку 8 качения для соответствующего шарика 7. Во вкладышах 14 выполнены койические отверстия 17, в которые эксцентрично установлены конические хвостовики винтов 18, предназначенных для крепления вкладышей в кольцах 6. Механизм работает следующим образом.При вращении винта 2 шарики 4 взаимодействуют с резьбовыми канавками винта 2 и гайки 3, а шарики 7 перемещаются по дорожкам 8 качения.Выполнение кольцевых канавок 11 непосредственно на цапфах винта 2 позволяет уменьшить количество стыков в опорах и соответственно повышает точность и жесткость механизма. Равенство диаметров шари 20 25 30 35 40 45 50 ков 4 и 7 и выполнение...

Номер патента: 1631200

Опубликовано: 28.02.1991

Авторы: Беляев, Новопашенный, Рекант, Сафонов

МПК: F04D 3/00

Метки: насос, шнековый

...нормальных температурных условиях первый шнек 3 вытянут в спираль, а второй шнек 4 сжат в плоский диск. В процессе вращения вала 2 осуществляется перекачи. ванне жидкости справа налево от канала 9 к каналу 8.Включение нагревательного элемента 5 вызывает повышение температуры шнеков 3 и 4. По достижении температуры мартен- ситного перехода материала шнека 3 последний сжимается в диск. При сжатии шнека 3 кольцо 6 перемещается вдоль вала 2, Шнеки 4 и 3, сжатые в виде дисков, не создают напора при вращении и обеспечивают нейтральный режим работы насоса.1631200 Составитель И. ТереховРедактор О. Спесивых Техред А. Кравцук Корректор И. МускаЗаказ 530 Тираж 360 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ...

Номер патента: 1631145

Опубликовано: 28.02.1991

Авторы: Беляев, Дихтенко

МПК: E04B 5/12

Метки: деревянное, перекрытие

...2 и их конструкции, возможны различные схемы размещения промежуточных фиксирующих элементов 5 на нижней повеохности пролетных элементов 2.Может быть вариант, когда промежуточные фиксирующие детали расположены на половине расстояния между смежными крайними гибкими нитями, при этом промежуточные фиксирующие детали 5 являются общими для двух смежных нитей 3. В этом случае изгибающие нагрузки на фиксирующих элементах взаимно компенсируются и являются минимальными для пролетных элементов 2.На фиг. 3 показан вариант, когда промежуточные фиксирующие детали разнесены относительно крайних на величину, большую половины расстояния между смежными гибкими нитями 3. В результате при таком расположении фиксирующих деталй 5 создается...

Номер патента: 1631144

Опубликовано: 28.02.1991

Авторы: Беляев, Дихтенко

МПК: E04B 5/12

Метки: перекрытие

...1. Элементы усиления выполнены переменной жесткости и имеют гибкие участки 3, пропущенные через просверленные в элементах 2 наклонные выходные отверстия 4 и участки, образованные профильным элементом 5. Элемент 5 может быть выполнен в виде швеллера, прикрепленного к нижней поверхности элементов 2. Гибкие участки 3 элементов усиления оперты о верхние пояса балок 1. Отверстия 4 выполнены наклонными в сторону соседней балки. Выполнение отверстий 4 следует производить с таким наклоном, чтобы исключить контакт гибкого участка элемента усиления с материалом панели 2, Это позволит использовать для последнего материалы с малой контактной прочностью. Концы 6 профильных элементов 5 выполнены отогнутыми и заглублены в отверстия 4 со стороны...

Номер патента: 1630938

Опубликовано: 28.02.1991

Авторы: Беляев, Емельянов

МПК: B61C 9/00, F16H 57/04

Метки: зубчатой, износа, передачи, уменьшения

...и охлажденные до. 30-50 С выхлопные газы потрубопроводу 5 направляются в кожухитяговых редукторов 9 обеих тележек10 тепловозов. Избыточные газы изкожухов через Цмеющиеся неплотностивыходят в окружающую среду. Изобретение относится к железнодорожному транспорту и касается тягового привода локомотивов.Цель изобретения - повышеиие долго 5 вечности тяговой. зубчатой передачи.а чертеже изображена схема, поясняющая реализацию предлагаемого способа.11 редлагаемый способ, осуществляют следующим образом.На тепловозе 1 при работе. дизеля 2 выхлопные газы,.пройдя турбину 3, через выхлопную трубу 4 направляются в,атмосферу, при этом часть газов по" 15 падает в трубопровод 5 и поступает в холодильник 6, где охладившись до 100-150 РС идет в...

Номер патента: 1629711

Опубликовано: 23.02.1991

Авторы: Архипов, Беляев, Винс, Киреева, Майсурадзе, Малышев, Оралов, Петрова, Широкова

МПК: F26B 17/10

Метки: газораспределительная, решетка, щелевая

...Высота направляющих пластин 6 и рассекателя 7 составляет 0,3-3 высоты проходного отверстия, образованного любой из поворотных лопаток 5 и поверхностью решетки.Сушилка, снабженная щелевой газо- распределительной решеткой, работает следующим образом.Обрабатываемый материал, например кокс, поступает на наклонную целевую газораспределительную решетку и под действием силы тяжести перемещается по ней от загрузочного узла 9 к разгрузочному узлу 10. При этом слой 11 материала, толщина которого регулируется с помощью поворотных лопаток 5, пронизывается теплоносителем - дымовыми газами, имеющими температуру 300-400 С. Опорныеэлементы 8 препятствуют деформации наклонных пластин 4 решетки, что по-. вышает ее надежность, стабилизирует работу...

Номер патента: 1628981

Опубликовано: 23.02.1991

Автор: Беляев

МПК: A01G 31/02

Метки: аэропонике, культивирования, макрофитов

...с фильтром 25. Установка также имеет блок автоматического управления режимом (не показан).Установка работает следующим образом. Для каждого вида водорослей опытным путем определяют оптимальный состав среды, освещенность, температуру, длительность светового дня, продолжительность и частоту впрыскивания аэрозоля и устанавливают требуемые режимы в блоке автоматического регулирования режимом, 5 10 20 30 35 40 45 50 55 Заготовленные молодые фрагменты водорослей из переносных ванн равномерным слоем 2-3 см раскладывают и фиксируют фиксаторами 7. Включают установку, Насос 9 через фильтр 10 эакачивает морскую воду в теплообменник 11 до определенного уровня, откуда нагретая до требуемой температуры вода поступает в смеситель 12 питательной...

Номер патента: 1627986

Опубликовано: 15.02.1991

Авторы: Беляев, Жуков, Кваша, Кураков, Соколов, Туманова, Чикунов

МПК: B22C 5/00, G01N 33/42

Метки: доз, оборотных, освежения, смесей, формовочных

...бентонита в смеси послезаливки определяли по ГОС 23409.1.478, активного угля - по методикеКолорца.1627986 Г ЬНа А + К Е А)уд Ь 1 + уЬ ЯРдиЬ НЯ А ц6, оть +А 1 М Рр ЬрА Я Ь +1" ЛИУ Ь Точность результатов определения коэффициентов термодеструкции и эффективных коэффициентов освежения по предлагаемому и известному способам определяли путем сравнения со среднестатическими производственными данными ЗИЛ для соответствующего материала и Формовочной смеси.Как следует из табл.2, результаты определения эффективного коэффициента освежения по предлагаемому способу несущественно отличаются от данных по фактическому освежению формовочных смесей на ЗИЛе, при использовании известного способа наблюдается существенное отличие результатов испытаний от...

Номер патента: 1627761

Опубликовано: 15.02.1991

Авторы: Беляев, Галягин, Зверев

МПК: F16D 13/52

Метки: выключения, механизм, муфты

...12 и13 соответственно стопорной пластины7 или (и) опорного буртика 5 гайки 4могут быть выполнены с повышенным ко-эффициентом трения, например, с покрытием иэ металлокерамики (при этом Арикдионная шайба 6 может отсчтствовать).Упругая стопорная пластина 7 можетбыть выполнена с отверстием 10 под 40гайку 4 и одним отверстием 11 дляболта 9. Пластина 7 может быть такжевыполнена в виде вилки 14, охватывающей гайку 4, и с отверстием 11 подболт 9. Стопорная пластина 7 может 45быть выполнена в виде набора нескольких упругих пластин 15,Механизм выключения может быть выполнен с тарельчатой упругой шайбой16, расположенной между опорным буртиком 5 гайки 4 и стопорной пластиной 7. При работе механизма выключения муфты гайка 4 с отжимним рычагом...

Номер патента: 1627752

Опубликовано: 15.02.1991

Авторы: Беляев, Павлов, Травкин

МПК: F04B 51/00, F15B 19/00

Метки: испытательный, стенд

...рабочейжидкости содержит мешалку 12 с приводом и нагреватель 13, Введение загрязнителя в испытуемый пдильтр 9 осуществляется дозатором 14, установленнымв гидролинии 8, Распределитель 15предназначен для переключения стендас режима ресурсных испытаний насоса3 на режим испытаний фильтра 9. Манометрами 16 и 17 контролируется перепад давления на испытуемом фильтре 9,Стенд работает следующим образом.Рабочая жидкость в баке 2 нагревается нагревателем 13, а загрязнитель,введенный в рабочую жидкость, поддерживается во взвешенном состоянии вращением мешалки 12,При открытии элек го1627752 расходмера 10, манометров 16 и 17, дозатора 14 и пробоотборцика 11,Таким образом, на данном стенде можно производить ресурсные испытания насосов и фильтров в...

Номер патента: 1627147

Опубликовано: 15.02.1991

Авторы: Беляев, Караськов, Литасова, Нароушвили, Орлов

МПК: A61B 17/00

Метки: бесперфузионной, гипотермической, кровообращения, операций, остановки, сердце, условиях

...внутрисердечный этап операции.После выполнения основного этапа операции турникеты с полы вен снимают, удаляют трубчатый зонд, рану предсердия герметизируют швами, эвакуируют воздух из полостей сердца, прекрагцают окклюзию аорты, и восстанавливают кровоток.ааПрияер. Больной Б., 4 года 6 мес. Диагноз: дефект межжелудочковой перегородки.Операция - закрытие дефекта межжелу - дочковой перегородки синтетической заплатой в условиях бесперфузионной гипотермической (температура в пищеводе1627147 Длительность 1 (исх) 7 9 12 20 39окклюзии мин Давление, 12 О 8 8 б 6мм рт. ст,формула изобретения Составитель В. КерцчанРеп а к тор М. 1 Л и тки н д Техрез А. Кравчук Корректор О КравцоваЗаказ 296 Тираж 423 ПодписноеБНР 1 ПИ Гос 1 зарственного...

Номер патента: 1626390

Опубликовано: 07.02.1991

Авторы: Беляев, Гореликов

МПК: H04B 1/10

Метки: компенсации, помех

...образом, в приемном тракте 3 производится обработка сигналов с первого и второго входов устройства, соответствующих временному интервалу паузы между импульсами, формируемыми генератором 14, а в приемном тракте 9 обрабатываются те же сигналы, но соответствующие временному интервалу формирования импульса генератором 14. При этом осуществляется временное уплотнение сигналов с первого и второго входов устройства для каждого из приемных трактов 3 и 9, Обратная операция разуплотнения осуществляется с помощью коммутаторов 4 и 10 и элементов 6 и 11 задержки.На входах блока 5 компенсации присутствуют преобразованные и усиленные сигналы, поступающие на первый и второй входы устройства во время паузы между импульсами, формируемыми генератором 14,...

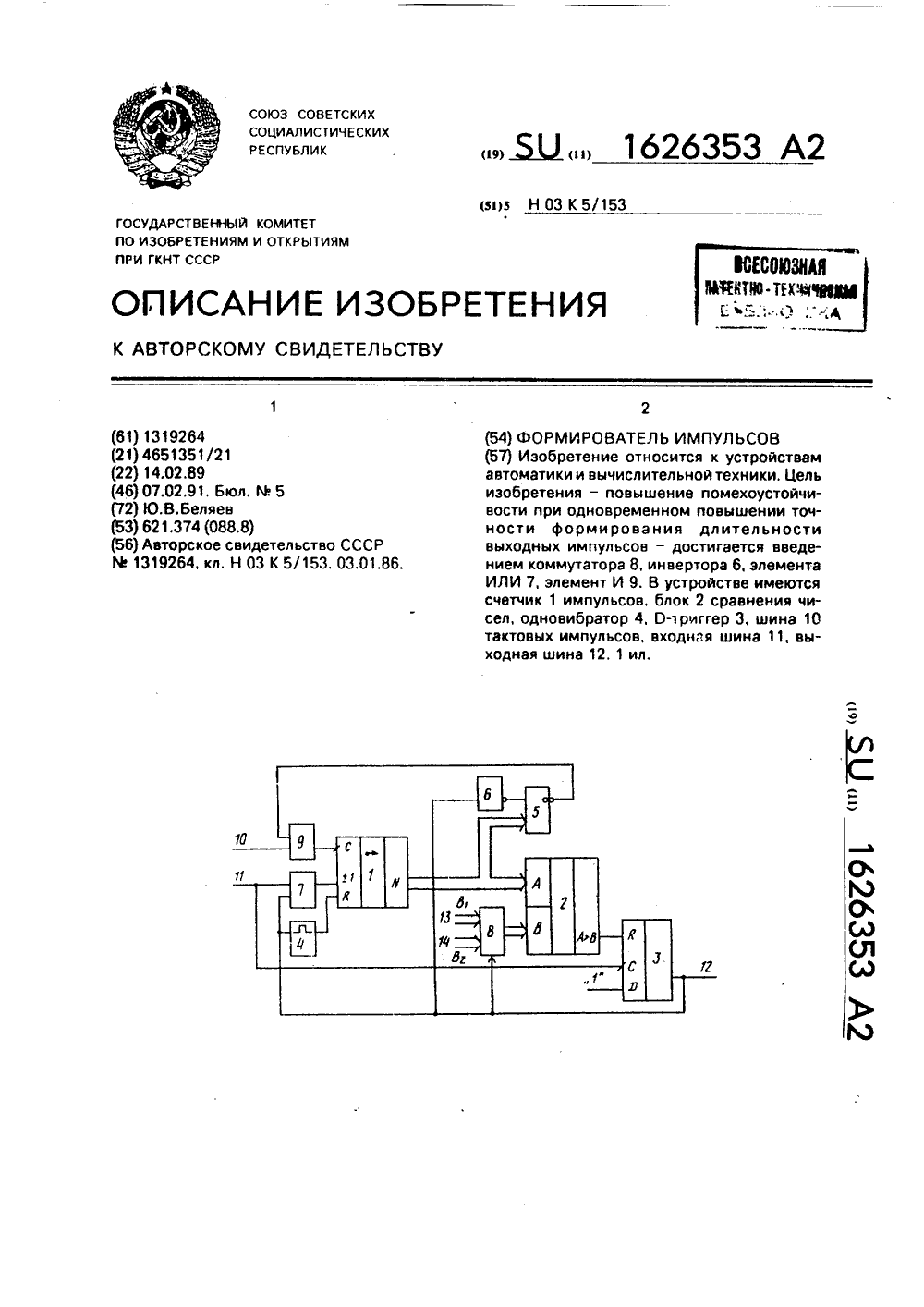

Номер патента: 1626353

Опубликовано: 07.02.1991

Автор: Беляев

МПК: H03K 5/153

Метки: импульсов, формирователь

...и отпирается 5 10 15 20 25 30 35 40 элемент 9, а коммутатор 8 устанавливает на втором входе блока 2 код числа В. присутствующего на шине 13 и определяющего длительность формируемого импульса, Одноеибратор 4 вырабатывает короткий импудьс, обнуляющий счетчик 2,Так как на управляющем входе счетчика 1 присутствует уровень логической единицы, то счетчик 1 начинает суммировать тактовые импульсы, поступающие на шину 10, После превышения числа А, записанного в счетчик 2, над числом В , код которого присутствует на шине 13, на выходе блока 2 формируется уровень логической единицы, обнуляющий триггер 3 и удерживающий его в этом состоянии до момента выключения блока 2, Таким образом на шине 12 формирователя образуется импульс, длительность которого...

Номер патента: 1626251

Опубликовано: 07.02.1991

Авторы: Беляев, Сорока

МПК: G06F 3/153

Метки: информации, лучевой, отображения, трубки, экране, электронно

...вход регистра 10,1 поступает первичный код (010110) (фиг, 4, эпюра 15). При поступлении тактовых импульсов на синхровход регистра 10.1 происходит последовательное считывание информации из этого регистра. В первый момент времени5 10 15 20 25 30 35 40 45 50 55 на выходе регистра 10,1 появляется значе. ние логического "0", которое поступает на второй вход элемента И 10.5, на первый вход которого поступает высокий потенциал с инверсного выхода триггера 10.3. Под действием тактовых импульсов, поступающих на прямой вход второго элемента 10.4 "Запрет", и нулевого сигнала с прямого выхода триггера 10.3, поступающего на инверсный вход второго элемента 10,4 "Запрет", происходит запись первого значения первичного служебного кода "0" во...

Номер патента: 1626134

Опубликовано: 07.02.1991

Авторы: Беляев, Демидов, Жидкова, Ирецкий, Кукушкин

МПК: G01N 21/78

Метки: диметил, дипиридилия, катионов, количественного

...при длине волны А = 620 нм и определяют содержание ионов метилвиологена по формуле1626134 Составитель С, ХованскаяРедактор С. Патрушева Техред М,Моргентал Корректор Т, Палий Заказ 273 Тираж 405 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбиНат "Патент", г. Ужгород, ул.Гагарина, 101 ц =ОЛ Ч М(е О),где ц - содержание катионов Й,М -диметил 4,4-дипиридилия в аликвотной части анализируемой пробы, мг;ОА - оптическая плотность;б - толщина кюветы, см;Ч - общий объем раствора после восста, новления глицератом калия в глицерине,мл;М - молекулярная масса катиона метилвиолагена, равная 186,256;с = 1,519 10 моль л смП р и м...

Номер патента: 1626034

Опубликовано: 07.02.1991

Автор: Беляев

МПК: F16J 15/32

Метки: вала, гребного, уплотнение

...6.,е. ее прижим к ается подвижныщью цилиндриченых на шпильках ту на фланце 6, двудной трубе 11ется на дейдвуднадежности работы уплотнения. Оно содержит корпус и уплотнительную манжету, установленную на гребном валу между гребным винтом и дейдвудной трубой. Новым является выполнение уплотнения в виде Н-образной манжеты, которая рабочими кромками взаимодействует с цилиндрическими поверхностями кольцевой канавки, выполненной на фланце, жестко закрепленном на вращающемся валу, а внутри манжеты установлен механизм разжима ее губок, состоящий из набора пружин и кольца, размещенных на шпильках во фланце, 1 ил. Уплотнение гребного винта на валу осуществляется резиновым кольцом 14 и фланцем 2, а защита уплотнения от механических повреждений...

Номер патента: 1626001

Опубликовано: 07.02.1991

Авторы: Беляев, Ивасько

МПК: F04C 2/344

Метки: насос, шиберный

...к обьем гидромэшинам,Цель изобретения - повышение надежности,На чертеже изображен шиберный насос, поперечный разрез,Шиберный насос содержит статор 1 с впускными 2 и выпускными 3 окнами для каждой рабочей камеры и внутренней профилированной поверхностью 4. В статоре 1 установлен ротор 5 с диаметральными пазами б, в которых установлены шиберы 7. Диаметрально расположенные шиберы 7 жестко соединены друг с другом с помощью стержней 8, Между ротором 5 и каждым шибером 7 установлены пружины 9 и 10,Шиберный насос работает следующим образом,Ротор 5 приводится во вращение. При этом шиберы 7 за счет контакта с внутренней профилированной поверхностью 4 статорэ 1 совершают колебдтельное движение относительно ротора 5, В результате...

Номер патента: 1625980

Опубликовано: 07.02.1991

Авторы: Беляев, Уткин, Федоров

МПК: E21B 49/00

Метки: грунта, забоя, исследования, скважины

...10 установлена сферическая опора 13, а между ОПС 10 и УЭ 11 - сферическая опора: аказ 265 Тираж 356 Подп ВНИИПИ Государственного комитета по изобретениям и о 113035, Москва, Ж, Раушская наб 4ое ытиям при ГКНТ СССР Производственно-издательский комбйнаг "Патент", г, Ужгород, ул.Гагарина,элементы системы автоматически выводятся за счет сжатия дополнительного упругого элемента из зоны контакта с включением до момента его раэбуривания шнековой колонной,Формула изобретения Устройство для исследования грунта забоя скважины в процессе бурения, содержащее полую шнековую колонну с закрепленным на ее торце буровым инструментом, имеющим осевое отверстие, индентор, установленный в отверстии бурового инструмента с возможностью перемещения вдоль оси...

Номер патента: 1625781

Опубликовано: 07.02.1991

Авторы: Беляев, Васильев, Гордеев, Ляпин

МПК: B63H 25/04

Метки: движущимся, судном

...под действием тяги главного двигателя 12, изменяемого по сигналам вычислителя 7 через устройства 8 и 9, двигается по кратчайшему расстоянию к траектории, коорое уменьшается.Сравнение отклонения судна от траектории вычислитель выполняет непрерывно.При равенстве этого расстояния следующей уставке, определяемой инерционностью разворота судна выхода на траекторию, вычислитель 7 формирует управляющий сигнал для изменения тяги подруливающих устройств и/или отклонения руля 11 поворота пропорционально смещению судна от траектории, и с дальнейшим уменьшением расстояния до траектории по мере приближения судна к траектории судно разворачивают так, чтобы в момент выхода центра тяжести судна на траекторию его продольная ось совпадала с...

Номер патента: 1625646

Опубликовано: 07.02.1991

Автор: Беляев

МПК: B23P 6/00

Метки: алюминиевого, рубашек, сплава, срока, увеличения, цилиндров, эксплуатации

...времени нахождения двигателя в ремонте 3 ил(серийной), что позволяет сохранить необходимый обьем камеры сгорания.При первой переборке двигателя под головку блока устанавливают уплотнительную алюминиевую прокладку на 0,4 мм толще, т.е, серийн,ю, так как двигатель отработал в пределах 2500 ч и после ряда дозатяжек анкерных связей гильзы цилиндров просели (средняя величина просадки составляет 0,3 мм), Так как металл посадочного пояска рубашки цилиндров деформировался, то перед сборкой блока цилиндров осуществляют шарошку поясков рубашки цилиндров для выравнивания гильз по высоте и притирку бурта гильз к посадочным пояскам, Глубина просадки после обработки достигает 0,4 мм, и вновь установленная прокладка сохраняет прежний объем...

Номер патента: 1625534

Опубликовано: 07.02.1991

Авторы: Башкирцев, Беляев, Борисов, Лебедев

МПК: B08B 1/00

Метки: механической, орган, поверхностей, рабочий, устройства

...штока13 и установлен в подшипниках 14, На валу12 крепятся упорное кольцо 15 и щеткодержатель 16 со щеткой 17. При этом в поршне10 имеются сквозные отверстия 18 для истечения некоторой части сжатого воздуха, необходимого для вращения крыльчатки 11(турбинки),разом,При подаче сжатого воздуха в одну изполостей пневмоцилиндра ч рез штуцер 7поршень 10 начинает движение, одновременно начинает вращаться турбинка 11 свалом 12, на котором установлен щеткодержатель 16 со щеткой "7,Происходит одновременное продольное и вращательное движение щетки 17, вопозволяет достичь эффективной очисткипротяжки от стружки.Регулировка положения щетки 17 о носительно протяжки осуществляется поворотной стойкой 1 с хомутом 3,Преимущество предлагаемогоустройства...
