Номер патента: 1293389

Опубликовано: 28.02.1987

Авторы: Беляев, Бурцев, Захарова, Зверев

МПК: F16D 13/56

Метки: муфта, фрикционная

...на наружную поверхность обода 18 нажим- ного диска 3.Вариант 5 (фиг. 7) - двухдисковая фрикционная муфта с витыми цилиндрическими нажимными пружинами 27, По общему устройству эта муфта аналогична фрикционной муфте по варианту 4 (фиг6),а по образованию 1упругих лапок 17 пластинчатых пружин 16 - по варианту 2 (фиг. 4),Вариант 6 (фиг. 8) - двухдисковая фрикционная муфта с тарельчатой нажимной пружиной 8. Ее конструкция аналогична конструкции фрикционной муфты по варианту 1 (фиг, 3), Отличительной особенностью является то,что две упругие лапки 17 каждой пластинчатой пружины 16 располагаются по дуге окружности муфты и образуются за счет разделения их пазами 30 (фиг.12).Вариант 7 (фиг. 9) - трехдисковая фрикционная муфта с тарельчатой...

Номер патента: 1293379

Опубликовано: 28.02.1987

Авторы: Башкеев, Белозеров, Беляев, Ларин, Трегубов

МПК: F16C 32/04, F16C 39/06

Метки: магнитная, опора, управляемая

...4 и 5 соответственно силы притяжения, действующие на части 2 и 3 ферромагнитного дискового якоря, одинаковы. В случае смещения вращающегося тела 1 восевом направлении система управления создает токи такой величины инаправления, чтобы в увеличенном рабочем зазоре величина магнитного потока увеличивалась, а в меньшем ра 1бочем зазоре уменьшалась. В результате этого вращающееся .тело 1 вернется в первоначальное положение.1 ил. жестко соединены с немагнитным диском 10. Магнитопровод 14 катушки 15 обмотки управления выполнен также в виде кольца с Ш-образным сечением по оси вращения, выступы которого расположены соосно с полюсными наконечниками 8 и 9 и жестко соединены с немагнитным,циском 11.Управляемая магнитная опора функционирует...

Номер патента: 1293310

Опубликовано: 28.02.1987

Авторы: Абрамов, Беляев, Брусов, Колпаков, Кузнецов

МПК: E06B 3/90

Метки: ворот, закрывания, открывания

...створки 10 и 19 воротсоединены между собой шарнирно и имеют связывающую их шарнирно-рычажнуюсистему 20. На стойке 1 обрамления ворот внижней ее части на досягаемой длячеловека высоте установлен двигатель, на валу 21 которого жесткосмонтирована втулка 22 с пазом 23под рукоять 3 барабана 2. Рукоятью3 можно вращать барабан 2 без вращения вала 21 двигателя, При заведениирукояти 3 в паз 23 втулки 22, жестко связанной с валом 21 двигателя,барабан 2 также может вращаться привключенном двигателе, Барабан 2 до полнительно связан с втулкой 22посредством храпового механизма,т.е. с одной стороны связь барабана2 с втулкой 22 осуществляется посредством рукояти 3, а с другой - 30посредством механизма 24, При этомхраповое колесо выполнено за одноцелое...

Номер патента: 1291366

Опубликовано: 23.02.1987

Авторы: Беляев, Гуров

МПК: B23Q 41/02

Метки: автоматизированное, гибкое, производство

...17 осуществляется с помощью тролей 31. Также на мостовых кранах 17 установлены автономные устройства ЧПУ 32, соединенные гибким кабелем 33 с каретками 20. Подвод электроэнергии к исполнительным механизмам сменных роботов, устанавл иваемых на кранах 17, осуществляется через разьемы 34, установленные в плоскости разъема штанги 21 и сменного робота 22. Устройство для смены роботов выполнено в виде поворотного кругового магазина 35, в ячейках которого и располагаются сменные модули- роботы 22.5В местах пересечения межцеховых трассустановлены поворотные станции 36, каждая из которых выполнена в виде сварной конструкции 37, установленной на колоннах 38, в которой имеется отрезок рельсового пути 39, Сварная конструкция имеет зубчатый 10...

Номер патента: 1291104

Опубликовано: 23.02.1987

Авторы: Беляев, Егин, Малей, Массов

МПК: A01K 51/00

Метки: паразитов, прилетковое, пчел

...отверстий 2. Припросечке отверстий 2, в результатевытяжки волокон, окончания углеграфитовых нитей образуют гребешки 3,расположенные на поверхности отверс,тий 2 и имеющие ориентацию в разныхнаправлениях благодаря конусной форме отверстий 2,Решетка 1 установлена параллельноаодна другой, наклонно и опираютсяна емкость 4 для сбора опавших паразитов. Сверху на емкости 4 закреплена сетка 5, выполненная из непроводящего ток материала, например,капрона, В емкости 4 находится водный раствор поваренной соли, К решеткам 1 примыкают направляющие 6,образующие коридор для прохода пчелк отверстиям 2.В верхней части решетки 1 снабжены контактами 7 для подключения к источнику 8 тока, который имеет регулятор 9 напряжения. Устройство крепится на передней...

Номер патента: 1290381

Опубликовано: 15.02.1987

Авторы: Беляев, Вдовиченко, Колпаков, Лебанидзе, Мотузов

МПК: G06M 7/02

Метки: предметов, счета

...взаимодействия с ними дополнительной рамы 13, которая может быть подпружицена. Устройство работает следующим образом.На станинетранспортера закрепляют с помощью болтов 7 раму 8 с выключателем 9. При этом два смежных опорных ролика 31 и 3 на станине 1 снимают и закрепляют их в прорезях рамы 8 с перепадом й по высоте. Ослабляя ленту 2, пропускают ее через отклоняющий ролик 11 и болтами 7 закрепляют и фиксируют раму 8. Включают двигатель 6, и лента 2 начинает перемеШаться, перемещая находящийся на ней штучный груз 16 из цеха на клад готовой продукции через счетчик. Подкодя к месту размещения счетчика, груз 16 опирается сначала на опорный ролик 3 и опорный ролик 14 дополнительной рамы 13.Проходя чуть дальше, груз 16 за счет перепада Й...

Номер патента: 1290348

Опубликовано: 15.02.1987

Авторы: Алексеев, Беляев, Шутяев

МПК: G06F 17/14

Метки: дискретного, преобразования, фурье

...в И-м цикле с его завершением по сигналу, сформированному элементом 50, переданному через предварительно деблокированный единичными сигналами на выходах счетчика 65 и сканатора элемент И 60 и элемент ИЛИ 63 триггер 64 переключается в исходное нулевое состояние. В этом же цикле с появлением единичного сигнала переУполнения счетчика 65 инвертированным значением этого сигнала блокируется элемент И 55, что исключает появление в последующем на выходе 20 сигнала обращения в памяти цифровых фильтров до начала очередного цикла работы всего обнаружителя в целом (по сигналу запуска на входе 30).Сигнал с выхода 21 блока 18 в качестве сигнала готовности передается19., 12в блок обработки 26, реализующйтребуемый алгоритм обнаружения. Впроцессе...

Номер патента: 1289954

Опубликовано: 15.02.1987

Авторы: Бальзанников, Беляев, Васильев, Кукушкин

МПК: E02B 9/04

Метки: водоприемник-водовыпуск, гидроаккумулирующей, электростанции

...7. Начальное сечение 11 переходного участка 8 выполнено в виде многоугольника, а конечное сечение 12 - круглым. Кроме этого, зО потоконаправляющие элементы 6 снабжены регулирующими устройствами 13, а щиты 9 выполнены составными из среднего 14 и боковых 15 звеньев, соединенных посредством шарниров 16 друг с другом, при этом крайние боковые звенья 15 каждого щита 9 шар нирно соединены с регулирующими устройствами 13.При работе водоприемника-водовыпуска в конфузорном (турбинном) режиме вода из водоема поступает в водоприемно-водовыпускную камеру 1, Потоконаправляющие щиты 9 занимают положение, показанное на фиг, 7 сплошными линиями, образуя угол раструбности камеры 1 40 - 60. Отсутствие угловых зон создает благоприятные гидравлические...

Номер патента: 1288910

Опубликовано: 07.02.1987

Авторы: Бадер, Беляев, Ивлев, Мильруд, Пасковатый, Шаварова

МПК: H03M 1/18

Метки: адаптивный, аналого-цифровой

...стабилизации выходного сигнала.Пусть справедливо соотношение 613 ИА ,. Опорное напряжение мало, в первом счетчике один записывается максимальное число, но входнойсигнал больше сигнала преобразователя 7 код - напряжение. Если первый счетчик 6 сосчитает следующий импульс, то он сбросится в нулевое состояние. Для предотвращения этого существует блок 11 ограничения, который, используя старший разряд и перенос первого реверсивного счетчика (фиг.Зз) дешифрует это состояние и вырабатывает импульс для установки Э-триггера 3 верхнего уровня в "О" (фиг.Зи). По диаграмме состояния элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 5 следующий импульс на сложение уже не пройдет на вход первого реверсивного счетчика 6, потому что на входе переноса этого счетчика (на...

Номер патента: 1288866

Опубликовано: 07.02.1987

Авторы: Беляев, Вольвич, Ефремов, Микуляк, Напрасник

МПК: H02M 7/48

Метки: инвертором, однофазным

...3 на величину ЬВ зависимости от полупериода питающего напряжения (положительное илиотрицательное напряжение Б ), длякоторого вычислялось значение Ь,производится запись кода 5 в соответствующую ячейку ОЗУ 3 -при положительном напряжении и- приотрицательном,При превышении рассогласованиемЬ 3 порогового значения, принятого,0например, 5 , процессор 2 дополнительно увеличивает значение углаопережениядля п-го полупериодана половину величины фазовой коррекции б /2, вычисленной в (и)-мполупериоде (фиг, 2). Например, привыполнении алгоритма в положительномполупериоде, после занесения скорректированного значения 3 в соответствующую положительному полупериодуячейку ОЗУ 3 и Ь5 , значение /3в ячейке, соответствующей следующему,...

Номер патента: 1286879

Опубликовано: 30.01.1987

Авторы: Бахирев, Беляев, Шелыгин

МПК: F23G 7/04

Метки: обводненных, обезвреживания, огневого, отходов, тяжелых

...воздуха, сообщающиеся с воздушным патрубком 11, в котором установлена заслонка 12.Устройство работает следующим образом.На гофрированную поверхность дна 2 ванны 1 поступает обводненное топливо через патрубок 5. Газообразный теплоноситель, поступающий в кожух 3, нагревает слой топлива на гофрированной поверхности. Происходит вспенивание топлива, так как вскипает влага и образуются паровые пузыри, насьпцающие слой. Образующаяся в ванне пена сдувается с верхней образующей ванны потоком первичного воздуха из сопл 7, Крупные капли пены проваливаются в кольцевой переливной сборник 6, возвращаются на гофрированную поверхность дна 2 через патрубок 5 и снова подвергаются термическому пенообразованию.Газообразный теплоноситель (например, уходящие...

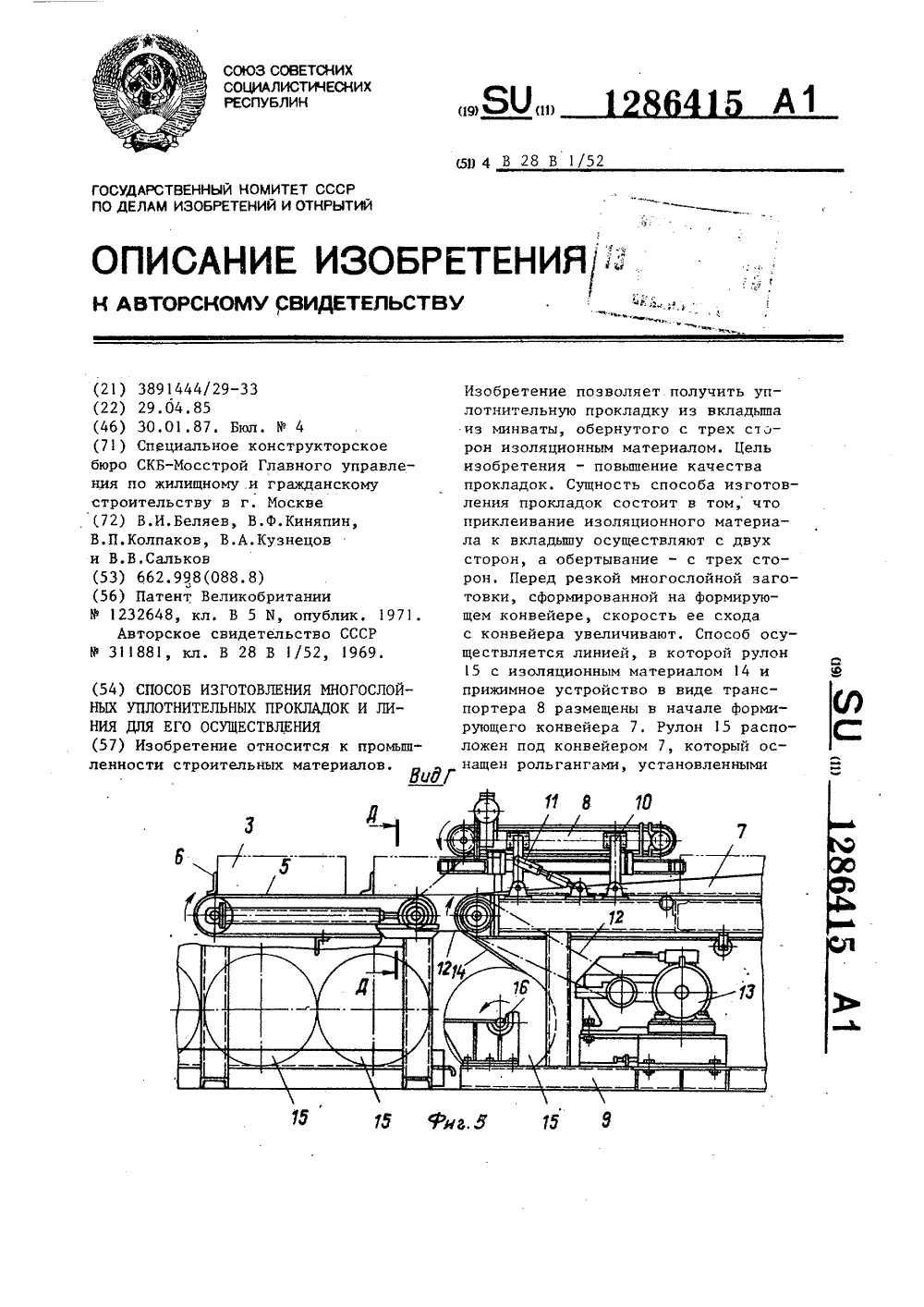

Номер патента: 1286415

Опубликовано: 30.01.1987

Авторы: Беляев, Киняпин, Колпаков, Кузнецов, Сальков

МПК: B28B 1/52

Метки: линия, многослойных, прокладок, уплотнительных

...виде парных ленточных транспортеров 21с вертикальными осями вращения концевых барабанов. Сверху и снизу ленттранспортеров 21 смонтированы ограничительные планки 22, верхняя изкоторых подпружинена, Транспортеры21 приводятся в действие приводом23. Между транспортерами 21 и устройством 24 для складирования готовых.многослойных уплотнительных прокладок установлен механизм поперечнойрезки многослойной заготовки, сформированной на конвейере 7, выполненный в виде ножниц 25 с приводом ножей в действие от силового цилиндра26. Корпус ножниц 25 соединен с основанием посредством шарнирной оси27, что дает возможность производитьпоперечную резку многослойной заго 128641510 20 25 30 35 40 45 55 товки на готовые прокладки без оста- нова...

Номер патента: 1286301

Опубликовано: 30.01.1987

Авторы: Альтерман, Беляев, Бессонов, Горанский, Гортинский, Дегтярев, Дулаев, Муравин, Сидоров, Соловьев, Старков, Тамаров

МПК: B07B 1/38

Метки: рассев, сортировки, сыпучих

...16. Между рабочими органами расположены боковые стенки 17 секции-образной Формы. Они образуют надситовые каналы 18 и одно.временно служат для установки и Фик сации рабочих органов, Между наружной стенкой 19 рассева и боковыми стенками 17 секции и между межсекционной перегородкой 20 и боковыми стенками 17 секций образованы боковые перепускные каналы 21 для проходовых продуктов. Часть боковых стенок секции имеет прорези 22 в вертикальной стенке . -образного профиля и сблокированы с боковыми лотками 23. Торцовые перепускные каналы секций выполнены в виде блоков лотков 24, вставляемых в двери и распределительные коробки.Рассев работает следующим образом.Ситовой корпус 1 совершает на подвесках 2 круговые поступательные...

Номер патента: 1286145

Опубликовано: 30.01.1987

Авторы: Беляев, Димитриевич, Иванов, Черевко

МПК: A23L 1/317

Метки: пищевого, приготовления, продукта

...массы (предварительно сваренной на бульоне от варки печени, в течение 55 2,5 - 3 ч), затем добавляют 47 крупяной муки (смесь пшенной, овсяной и гороховой муки, взятых в равных количествах), 147 бульона, соль, перец, далее массу хорошо перемешивают, шприцу -ют в батоны и варят (до 72 С внутри батоо,на) . Сваренные батоны охлаждают до 20 С,подвергают замораживанию до -3 С втолще батона. На предприятиях общественного питания с полуфабриката удаляют оболочку, размораживают и используют для приготовления различных блюд,П р и м е р 2. То же, что и в примере 1, однако компоненты взяты вследующих количествах, 7: печень отварная 32,5; мясная масса 30; мукакрупяная (пшенная, овсяная, гороховая1:1:1) 4,5; подпеченные или пассированные овощи...

Номер патента: 1285640

Опубликовано: 23.01.1987

Авторы: Беляев, Легоньков, Савостьянов

МПК: H05K 13/08

Метки: микросхем, модулей, плоских, сортировки

...привода контактора 10. Привод выводит контакты из контактирования с выводами микросхемы, микросхемы по лотку 2 поступают в тару 14 годных, Снимается сигнал датчика 13 и блок 16 управления снимает сигнал "Готов" по выходу 20, после чего испытывающее устройство снимает сигнал "Годен" по входу 22.В случае негодности микросхемы процесс происходит аналогично, с той разницей, что по сигналу "Брак" по входе 23 срабатывает заслонка 7 и микросхема поступает в тару 15 негодных.После снятия сигнала датчика 13 срабатывает заслонка 4 по сигналу40 блока 16 управления, микросхема поступает в контактор 10, процесс повторяетсяЗагрузчик 1 можно выполнить в виде вибробункера аналогично 153 или другим образом, обеспечивающим пос 45 ледовательную подачу...

Номер патента: 1285265

Опубликовано: 23.01.1987

Авторы: Бахирев, Беляев, Гудзюк, Шелыгин

МПК: F23G 7/04

Метки: горючих, жидких, обезвреживания, огневого, отходов

...с высококипящими компонентами путем предотвращения попадания капель, генерированных слоем отходов, на поверхности, ограждающие сепарационную зону и зону горения за счет аэродинамической зашиты высокоскоростным нисходящим потоком вторичного воздуха границ предпламенной зоны и зоны обезвреживания.На чертеже представлено устройство для огневого обезвреживания жидких горючих отходов.Устройство содержит ванну 1, снабженную барботажной решеткой 2 и патрубками 3 и 4 для подачи соответственно жидкого отхода и первичного воздуха (барботажного агента). В ванне 1 установлена стабилизирующая переливная вставка 5 с отверстиями 6. Форкамера 7 имеет сопла 8 вторичного воздуха и амбразуру 9 в центре задней стены,Устройство работает следующим...

Номер патента: 1285263

Опубликовано: 23.01.1987

Авторы: Абросимов, Алексеев, Беляев, Решетняк, Хухлаев

МПК: F22B 1/18, F23L 15/00

Метки: газов, котла, отходящих, тепла, утилизации

...3 экономайзера и 5 воздухоподогревателя подключен одним концом дополнительный трубопровод 9 рециркуляции с шибером 10, подключенный вторым концом к основному трубопроводу 6 рециркуляции в его зону между шибером 8 и дымососом 7.Устройство работает следующим образом. 25 Отходящие газы по газоходу 1 поступают сначала в первую ступень 2 по ходу газов во, .ного экономайзера и далее последовательно проходят через первую ступень 4 по ходу газов воздухоподогревателя, вторую ст"пень 3 по ходу газов водяного экономайзера, вторую ступень 5 по ходу газов воздухоподогревателя и выбрасываются в дымовую трубу. Г 1 ри этом одна часть газов отбирается после первой ступени 2 по ходу газов водяного экономайзера, а вторая часть газов - после второй...

Номер патента: 1284917

Опубликовано: 23.01.1987

Авторы: Беляев, Колпаков, Родионов

МПК: B62B 3/10, B65H 19/12

Метки: катушки, положение, разматывания, рулонной, установки

...17 для скатывания и накатывания рулона 5, Другие концы направляющих ппанок 1 шарнирно установлены на стойках 2 каркаса. Ось 4 рулона 5 представляет собой штангу, вставленную в отверстие рулона 5, Нд этой штанге рулон 5 эажимается с двух сторон конусами 18, которые закоцтриваются гайками 19.Рама 1 имеет винтовые домкраты 20 и может быть осцащецл колесами 21.Устройство работает следующим образом.В отверстие рулона 5 вставляется ось 4 (штангу). Рулон 5 злжцмают с двух сторон коцусами 18 и элконтри - вают последние гд%ки 1 о, Г обрлццй таким образом рудоц 5 одкатывают по полу к планкам 17 цредварителъцоопущенным маховиком 10, так, чтоось 4 рулона 5 находится дд направляющими планкдмц. Покачиванием рычага-рукоятки 14 осуществляют...

Номер патента: 1283556

Опубликовано: 15.01.1987

Авторы: Альперович, Беляев

МПК: G01L 5/24

Метки: затяжки, резьбовом, соединении, усилия

...детали 2 меньшей массы приложить щуп вибратора, амплитуду колебаний которого предварительно установили на заданном уров,не, то амплитуда вибрации стягиваемой детали 2 меньшей массы в определенной точке 5 возле контролируемоО го резьбового стержня 3 определяется усилием затяжки этого стержня (фиг. 2).В отсутствии затяжки резьбового стержня 3 амплитуда вибрации в точке 35 . 5 максимальна, что соответствует области 1 на графике (фиг. 2). По мере возрастания усилия затяжки резьбового стержня 5 амплитуда вибрации в точке 5 падает (область 11 40 на фиг. 2). При плотном смыкании стыка между стягиваемыми деталями 1 и 2 амплитуда вибрации в точке 5 минимальна (область 111 на фиг. 2).45Таким образом, измеряя амплитуду вибрации в точке 5...

Номер патента: 1283321

Опубликовано: 15.01.1987

Авторы: Беляев, Клевцов, Морозов, Нелепов, Саунин, Шилов

МПК: E04B 1/38, E04B 1/60, E04B 7/00 ...

Метки: конструкций, соединение, строительных, стыковое

...ключом производят подтяжку регулировочной гайки 10 до усилия 10 в болте 5, эквивалентного усилию,которое могло бы возникнуть, еслибы нагрузка от веса плит 1 и самойбалки 2 воспринималась составной системой плиты - балка. При этом про исходит уменьшение сжимающих напряжений в верхней зоне балки и растягивающего усилия в рабочей арматуренижней зоны, а в плитах настила возникают сжимающие напряжения. При 20 необходимости можно создать и большее предварительное напряжение настила. При предварительном напряжениинастила происходят подвижка плит 1к середине пролета балки 2 и прижатие ребер 14 плит 1 к балке 2, создающее совместно с вертикальной составляющей (не показано) растягивающее усилие в упругопластическом элементе (болте 5) и...

Номер патента: 1283299

Опубликовано: 15.01.1987

Авторы: Артюшенко, Беляев, Панчин, Холин

МПК: E02D 33/00

Метки: испытания, нагрузкой, свай, статической

...на анкерных сваях 9 посредством захватов 10. Испытание сваипроизводят посредством домкрата 11,установленного между балкой 1 и испытуемой сваей 12,Устройство работает следующим образом.На строительной площадке вблизииспытываемой сваи 12 размещают подпорные элементы 7 и на выдвижные оголовки 8 устанавливают балку 1 так,чтобы ее перекрестие было соосно сиспытываемой сваей. Затем балку 1выводят с помощью выдвижных оголов - ков 8 на необходимый уровень, приво,дят ее в горизонтальное положение,контролируемое с помощью указателей,6 положения горизонтальности, и между балкой 1 и сваей 12 устанавливаютнагружающее средство, например домкрат 11, После этого ослабляют натяжение выдвижных роликов 5, по которымвыкатывают из ячеек полых концов...

Номер патента: 1283138

Опубликовано: 15.01.1987

Авторы: Беляев, Прохоренков

МПК: B61G 9/08

Метки: автосцепки, аппарат, гидрогазовый, железнодорожного, поглощающий, средства, транспортного

...3,Ц 1 ССКЯЯ Кс 1 МСРс 1 А:3 ЯИО,НЯЕТСЯ ряочси жц,1 костью через отверстие для 1 р 3 ки 9, Гдзовдя кдмера высокого дав 5 спиц 13 зс 1 РЯ 5 кае 1 с 51 е 13 сз к,с 1 иац 10, с кдмсрд стержня низкого ддвлеция Гот каме)3 э Высокого дав,сиц 51 В срез 13 едукццонИЫЧ ",3 ЯГац П ри квази ссгги еском наружени и а и иардтд в резулыате сжатия жидкость из гид длическо 1 кдмсрь А перетекает через дрсссслцруюиее отверстие 6 в стержне 5плость В ца, иланаОН 1 им ио 13 шнем 7 фиг. 2) ц снимает Газ в кдмсрс Г низкого ддцлс;ия. 11 ри увеличении давления газа и камере Г до величины давления в камере Б вьсокого давления жидкость из камеры А .".к з 1 рофильиыс канавки калиброванного стержня 5 начинает перетекать в полость Л 1 я 1 илавдюиим поршнем 4,...

Номер патента: 1283127

Опубликовано: 15.01.1987

Автор: Беляев

МПК: B60L 5/14

Метки: средства, токоприемник, транспортного

...цилиндром 14 и образует пневмопривод токоприемника.Каждый защитный полоз 1 состоит из изолирующих двуплечих рычагов 15, шарнирно закрепленных на подвижных рамах 2, контактного стержня 16, выполненного из легкой трубы, изогнутой по форме полоза, и плавкой вставки 7, соединяющей контакт ный стержень 16 с подвижными рамами 2.Полоз 3 установлен на подвижных рамах посредством упругих кареток 18, допускающих горизонтальное перемещение полоза относительно рам при встречном ударе полоза о препятствие на контактном проводе 19 во время движения электроподвижного состава.Токоприемник работает следующим образом.При ударе полоза 3 токоприемника дви жущегося электроподвижного состава о какое-либо препятствие на контактном проводе 19 полоз...

Номер патента: 1282985

Опубликовано: 15.01.1987

Авторы: Беляев, Боровский, Громаков, Крюкова, Филиппова

МПК: B23C 5/06

Метки: фреза

...регулировочных элементов и боковыми поверхностями их поводковых частей выбирается из условия самоторможения, В связи с этимдиапазон регулировки обычно не превышает0,3 - 0,5 мм, что (особеннодля фрез большихдиаметрОв) может быть недостаточным длякомпенсации накопленных погрешностей изготовления деталей конструкции. Для расширения диапазона регулировки необходимоснять державку, вывернуть регулировочныйэлемент, повернув его, поменять боковыеповерхности поводковой части, установитьобратно в державку и вместе с ней в корпусфрезы. Вылет державки при этом изменяетсяна величину разницы расстояний между опорными поверхностями регулировочного элемента и боковыми поверхностями его поводковой части до и после поворота элемента. При необходимости...

Номер патента: 1282186

Опубликовано: 07.01.1987

Авторы: Беляев, Лапин, Леперт, Панфилов, Утенков

МПК: G08C 19/28

Метки: информации, объектов, рассредоточенных, сбора

...15 параметров в состояние "О", что соответствует гашению индикатора "Авария" (или "1" и включению индикатора"Исправно" ).В случае неисправного состояния, например, Я-го комплекта аппаратуры в первом объекте на первой позиции в Я-м цикле передаваемой с этого объекта последовательности символов передана логическая "1", которая, поступая совместно с сигналами с соответствующего выхода блока 19 управления и с второго выхода первого распределителя 23 на входы элемен-. та И 25, вызывает появления на его выходе. сигнала, устанавливающего триггер 27 в состояние "1" и зажигание индикатора "Авария" для Я-го комплекта аппаратуры первой передающей стороны.Если возникает необходимость проконтролировать состояние всех датчиков Я-го комплекта...

Номер патента: 1281428

Опубликовано: 07.01.1987

Авторы: Беляев, Комаров, Моисеев

МПК: B29C 37/00

Метки: механической, эластичного

...обработки эластичных материалов преимущественно на сверлильных и токарных станках и может быть использовано для получения отверстий и вырезки деталей из эластичных материалов,Целью изобретения является повышение производительности, качества обработки и стойкости инструмента.На чертеже показан инструмент, разрез.Устройство представляет собой сборную конструкцию, режущей частью которой является полый цилиндрический инструмент 1 с толщиной стенки до 1 мм. Для уменьшения площади контакта ножа с поверхностью обрабатываемого эластомера и улучшения условий резания он помещен между цилиндрическими стаканами 2 и 3, имеющими на конце заострения. Кольцевая режущая кромка 4 инструмента 1 расположена на торцовой поверхности инструмента и на 1 - 2 мм...

Номер патента: 1279966

Опубликовано: 30.12.1986

Авторы: Базарбаев, Беляев, Кабиева, Малышев, Сакпанов

МПК: C01G 49/12

Метки: пирротина

...к навеске 2,0-2,7 см/с. Время проведенияпроцесса 2,5 ч,Проведение процесса при температуре выше 500 С и содержании водорода в смеси больше 85 приводит кбольшему обессериванию пирита, продуктами обжига являются пирротинысостава Ре Б, , Ре, Бд . При сниженнии температуры ниже 480 С и концентрации водорода в смеси в составпродукта входит пирротин составаРе Б.П р и м е р. Исходный минеральный пирит, содержащий 47 . железаи 53 серы, измельчают до крупностиО, 1 + 0,063 мм. Навеску пирита,3 гв горизонтальной трубчатой печи об 79966 2жигают при 490 С в течение 2,5 ч втоке смеси водорода и сероводородапри соотношении 5:1Расход газовойсмеси составляет 08 л/мин, чтосоответствует 2,7 см/с.Продукт подвергали химическому ирентгенофазовому анализу,...

Номер патента: 864939

Опубликовано: 30.12.1986

Авторы: Беляев, Внуковская, Орешкин, Таций

МПК: G01J 3/42

Метки: анализа, атомизатор, атомноабсорбционного, непламенного, электрометрический

...определение элементов невозможно или осуществляется сбольшой погрешностью (вблизи пределаобнаружения),Цель изобретения - создание дляпрямого непламенного атомно-абсорбционного анализа порошкообразныхпроб простой и удобной в аналитической работе конструкции атомизатора,обеспечивающей снижение пределов об"наружения элементов за счет независимого регулируемого нагрева зоны испарения и зоны поглощения и высокойстепени локализации паров.Поставленная цель достигается тем,,что электротермический атомиэатор,включающий графитовый тигель, помещенный между электроконтактами, снабженлокализующей ячейкой и дополнительными контактами, между которыми онапомещается. Локализующая ячейка выполнена в виде цилиндрического стакана с конической полостью...

Номер патента: 1278121

Опубликовано: 23.12.1986

Авторы: Беляев, Боровский, Климов

МПК: B23B 27/16, B23C 5/22

Метки: инструмент, режущий

...винта взаимодействует с конической поверхностью отверстия цилиндрической направляющей прихвата, в результате чего появляется крутящий момент, проиорачивающий прихват вокруг оси его цилиндрической направляющей. Если коническая образующая винта располагается при этом цо одну сторону от оси направляющей прихвата, как это выполнено в известном инструменте, возникающий при вращении ццта крутящий момент имеет максимальное значение, Если коническая образуюцьая винта пересекает ось цилиндрической направляющей, то от взаимодействия отрезков данной образующей, отсекаемых осью, возникает два разнонаправленных крутящих момента, старающихся погасить один другой.Необходимым условием для этого является выполнение конической поверхности...

Номер патента: 1278070

Опубликовано: 23.12.1986

Авторы: Беляев, Комаров, Лизунков, Новиков, Федотов

МПК: B21D 28/18

Метки: вырубки-пробивки, средой, штамп, эластичной

...между торцом упора 11 и дном где 9 = (0,3-0,5) б - удельное усилие прижима заготовки;Н - начальная толщина полиуретановой подушки-буфера;Е - модуль объемного сжатия материала эластичной подушки(полиуретана).Таким образом, в замкнутом состоянии штампа достигается требуемоеудельное усилие прижима.В нижнем контейнере 5 с одной стороны установлена полиуретановая пружина 14, предотвращающая изгиб полосы в момент отрезки заготовки, инаправляющая рамка 15. С противоположной стороны предусмотрен "плавалющий упор 16, определяющий необходимый размер заготовки. Кроме того,на торце нижнего контейнера закрепляется ограничительная пластина 17,входящая в паз прижима-съемника 9,выполненного ступенчатым с внешнейстороны, и предотвращающая "выскаки...
