B65G — Устройства для хранения или транспортировки, например конвейеры для загрузки или разгрузки опрокидыванием, конвейерные системы для магазинов или пневматические трубчатые конвейеры
Конвейер
Номер патента: 1033402
Опубликовано: 07.08.1983
Автор: Плотников
МПК: B65G 43/10
Метки: конвейер
...шкивы с синхронизируюшим приспособлением, синхронизирующее приспособление выполнено в виде барабана, установленного на ведущем валу, и подпружиненного рычага со свободно вращающимися роликами, при этом шкивы смонтирона" ны на барабане с возможностью вращения,а ролики установлены с возможностью взаимодействия с выступами соответствующего бесконечно замкнутого гибкого органа.На фиг. 1 показан конвейер, общий нид, на фиг. 2 - то же, вид сверху.Конвейер состоит из бесконечно замкнутых гибких органов 1, установленных параллельно друг другу и имеющих выступы 2. Бесконечно замкнутые гибкие органы 1 огибают откло-. няющие элементы н виде ведомых шкивов 3 и приводные шкивы 4, имеющие синхронизирующее приспособление. Ведомые шкивы 3...
Концевая часть ленточного конвейера
Номер патента: 1033403
Опубликовано: 07.08.1983
МПК: B65G 45/00
Метки: конвейера, концевая, ленточного, часть
...переворотагрузонесущей ветви ленты конвейера,расположенный над холостой ветвьюленты конвейера между загрузочнымэлементом ифконцЪвым барабаном конвейера с очищающим его скребком,снабжена размещенным. между грузонесущей и холостой ветвями ленты кон.вейера перегрузчиком просыпи с приводныМ и обводным барабанами и охва тывающей их лентой, при этом приводной барабан расположен над очищающим концевой барабан .конвейераскребком, а обводной барабан - вузле переворота грузонесущей ветвиленты конвейера.На фиг, 1 изображена схема ленточного конвейера с концевой частьюна фиг. 2 - то же, вид сбоку, нафиг. 3 - вид А на фиг, 2; на фиг. 4 разрез Б-Б на фиг. 2, на фиг. 5разрез В-В на фиг, 2,Ленточный конвейер имеет раму 1,бесконечную ленту 2, приводной...
Устройство для очистки ленты конвейера
Номер патента: 1033404
Опубликовано: 07.08.1983
МПК: B65G 45/00
...включающем установленныйпо .продольной оси очищаемой лентыисточник горячего газа, расположенный у отверстия газонаправляющегоканала, газонаправляющий канал выПолнен в виде свернутого в трубуучастка очищаемой ленты,На фиг, 1 изображено устройстводля очистки ленты конвейера, видсбоку, на фиг. 2 . - разрез А-А наФиг. 1.Устройство для очистки ленты конвейера содержит источник 1 горячего газа например, горелку для сжигания жидкого или газообразноготоплива), установленный по продольной оси.очищаеМой ленты у отверстия ее свернутого в трубу участка, устройство 2 для обдува внутренней рабочей) поверхности трубчатого участка ленты 3 горячей газовоэдушйой струей 4, направляющие ролики 5,площадку б, установленную на раме 7 конвейера, на которой...
Транспортное устройство автоматических линий
Номер патента: 1033405
Опубликовано: 07.08.1983
Автор: Козлов
МПК: B65G 47/29
Метки: автоматических, линий, транспортное
...шагом,за пре делы транспортера одновременно без изменения .установленного шага, что снижает производительность устройства в целом.Целью изобретения является повы шение производительности устройства путем обеспечейия выдачи одновременно двух деталей с заданным шагом из накопителя на шаговый конвейер.Поставленная цель достигается тем, 0 что в транспортном устройстве автоматических линий, включающем накопитель, на раме которого размещен передающий мЕханиэм, шаговый конвейер и узел фиксации положения деталей в виде двуплечего рычага и шарнирно установленной собачки, узел Фиксации положения деталей установлен на передающем механизме м снабжен откидным упором а рама имеет два жестких упора, закрепленных на ней с возмож ностью...
Устройство для передачи деталей с выступающим концом с рольганга на перпендикулярно расположенный накопитель
Номер патента: 1033406
Опубликовано: 07.08.1983
МПК: B65G 47/52
Метки: выступающим, концом, накопитель, передачи, перпендикулярно, расположенный, рольганга
...планке, на фиг, 5 раэрезфВ В на фиг. 4. 65 Устройство для передачи деталей 1 с выступающим концом с рольганга 2 на промежуточный накопитель 3, расположенные на основании взаимно перпендикулярно, содержит ролики 4 скосами по торцам, направ,- ляющие планки 5, ось 6, контргруз 7, приводную каретку 8 с толкателями, транспортные планки 9, толкатель 10, упоры 11, установленные на основании, направляющие планки 5, .выполненные в виде двуплечих изогнутых рычагов .и размещенные в зоне между роликами 4 ниже верхней образующейпоследних, а на входе в зону роликов совпадают с началом конусной поверхности концов роликов. Перемещение деталей 1 на накопитель 3 осуществляется посредством толкателя 10Устройство работает следующим образом.Возможны два...
Перегружатель
Номер патента: 1033407
Опубликовано: 07.08.1983
МПК: B65G 47/54
Метки: перегружатель
...который проходит через оКно в корпусе каретки 5. На рычаге 18 укреплен кулачок реверса, 19,а сам рычаг 18 посредством двух пру-.жин 20, основной и дополнительной,одинаковой жесткости подпружиненс двух сторон, Накаретке 5, над ку-,лачком реверса 19, установлены,цвапереключателя: основной переключа 40 тель 21 и дополнительный переключатель 22, при этом дополнительныйпереключатель 22 установлен по отношению к переключателю 21 с противоположной стороны подпружиненного45 кулачка. К торцам каретки (фиг. Цкрепится нижняя ветвь приводной цепи 23. Посредством цепи 23, натяжной 24 и приводной 25 звездочек каретка 5 связана с редуктором 2 б-50 и приводным электроцвигателем 27.По концам рамы 1 установлены переключатели 28 и 29 конечных...
Перегрузочное устройство
Номер патента: 1033408
Опубликовано: 07.08.1983
Автор: Гусев
МПК: B65G 47/54
Метки: перегрузочное
...такой же конструкции, между полнительных Роликов расположены пацепями которого размещены поддержи раллельно продольной оси транспортивающие ролики 11. рующего элемента на котором они усНедостатком данного устройства яв-, тановлены,ляется большая мощность, затрачивав- Кроме того, пружина соединена смая на подъем груза и Разворот под- рычагом посредством натяжного мехадерживающих роликов, низма, выполненного в виде винтовойНаиболее близким по технической пары,сущности и достигаемому Результату На фиг, 1 изображено предлагаемое .к предлагзлмому является перегрузоч" устройство, вид в плане; на Фиг. 2ное устройство, включающее перпен-разрез Ь-А на фиг. 1, повернуто надикулярно расположенные приводные. 90 (стрелкой показано...
Устройство для навешивания изделий на подвесной конвейер
Номер патента: 1033409
Опубликовано: 07.08.1983
Автор: Виноградов
МПК: B65G 47/60
Метки: конвейер, навешивания, подвесной
...профильного паза,На Фиг.1 изображено устройство,вид сбоку, на фиг,2 - то же, видсверху на фиг 3 - разрез А-А на 50фиг.2,УСтройство представляет собой станину 1, на которой смонтирован поворотный в вертикальной плоскости кантователь 2, имеющий неподвижную рамус захватом 3, на которой расположены 55штыри 4, и выдвижную раму 5 со штырями 6, Перемещение выдвижной рави 6отвосительноф неподвижной рамы осуществляется подпружиненными тягами 7,на конце которых имеются ролики 8,входящими в контакт с принодом, выполненным в виде кулачков 9, установленных неподвижно на оси качаниякантователя 2.Каждый профильный кулачок 9 имеетвнутренний профильный паз 10. Роликтолкателя обкатывается по поверхности паза 10 и по поверхности 11 кулачка...
Устройство для перемещения изделий через ванну с технологической жидкостью
Номер патента: 1033410
Опубликовано: 07.08.1983
Автор: Шатеев
МПК: B65G 49/02
Метки: ванну, жидкостью, перемещения, технологической
...фиксацииизделий в окнах дисков выполнено ввиде шарнирно закрепленных. на дискахс двух сторон от окон эксцентриковыхупоров,Яа фиг,1 изображено предлагаемоеустройство, общий вид, на Фиг.2разрез А-А на фиг.1.Устройство для перемещения изделйй, например стопок профилированных 55асбоцементных листов, содержит диски 1, закрепленные на валу 2. В дисках вырезаны окна 3 со встроеннымив них бесприводными обрезиненными роликовыми загрузочными 4 и разгрузочными 5 дорожками.В каждом окне перед дорожкамисмонтированы приспособления для фиксации иэделий в виде самоэакрывающихся посЛе загрузки и самооткрывающих-,65 ся перед разгрузкой стопок эксцентриковых упоров б с противовесом иупоров 7 беэ противовесов, шарнирнозакрепленных на дисках с,двух сторонОТ...
Шлюзовой затвор
Номер патента: 1033411
Опубликовано: 07.08.1983
Авторы: Карпухович, Несин, Шкарупа
МПК: B65G 53/46
...где идет перемещение пыли, т.е. в зоне от загрузочно,го до разгрузочного патрубков. Противо 17 оложная часть корпуса, где ячейки ротора (от разгрузочного до загруэочного патрубков) не перемещают пыль стенки корпуса, практически не подвержены износу. В результате этого затвор требует периодического капи-. тального ремонта. продОлжительность 45 работй затвора, особенно при выгрузке абразивной пыли, небольшая.Цель изобретения - увелиЧение срока сЛужбы затвора.указанная цель достигается тем, что в шлюзовом затворе; содержащем корпус с входным и выходным патрубками и размещенный в корпусе ротор, вклю,чающий в себя вал, торцовые диски,неподвижно соединенные с валом,снаб. жАные радиальными пазами, и лопасти, установленные с возможностью...
Перегружатель
Номер патента: 1033778
Опубликовано: 07.08.1983
Авторы: Беляев, Карленков, Кокорин, Левин
МПК: B65G 11/20, B65G 53/02, B65G 53/58 ...
Метки: перегружатель
...профиля, закрепленного к основанию 3. Операция производится при снятом желобе. Далее устанавливается и закрепляется в основании рештака желоб линейного рештака 2, имеющий в днище окно 11 для установки вкладыша 4, Как по 25 Зо 40 45 50 55 5101520 казано на фиг. 2 и 3, краевые части окна 11 отогнуты на толщину листа желоба так, чтобы при вставленном вкладыше днище желоба не имело выступов.Вкладыш 4 собирается отдельно, для чего в теле вкладыша делается отверстие для выходной части форсунки 6 и в необходимом положении форсунка закрепляется с телом вкладыша. с возможностью фиксированного отклонения в вертикальной и горизонтальной плоскостях фиксатором 12.Перед установкой вкладыша с форсункой в окно линейного рештака производится с...
Способ складирования жидких промышленных отходов в естественных впадинах
Номер патента: 1034962
Опубликовано: 15.08.1983
Авторы: Ворошилов, Гончар, Онуфриенко, Парий, Сокольников, Хомицкий, Цайтц, Юрин
МПК: B65G 5/00
Метки: впадинах, естественных, жидких, отходов, промышленных, складирования
...его ложе перегораживают поперечной дамбой 2.Недостатками известного способа являются высокая стоимость инженерной защиты поверхности естественных бортов (берегов) от впадины, а также невозможность складирования отходов до завершения полного объема берегозащитных работ и, следовательно, значительный срок окупаемости капитальных затрат,довательного заполнения ячеек по мере чхподготовки.Кроме того, берегозащитные работы выполняют путем сооружения из легких грунтов по контуру ячеек искусственных пляжей, примыкаощих к телу дамб и бортамвпадин и имеющих округлую линию уреза.Дно ячеек углубляют, а вынутый грунтиспользуют для берегозащитных работ,На чертеже изображена впадина естественного происхождения - озеро Мо 1, выделенное для...
Ковшовый конвейер
Номер патента: 1034963
Опубликовано: 15.08.1983
Автор: Катуркин
МПК: B65G 17/48
...вид сверху.Ковшовый конвейер имеет горизонтальный участок, предназначенный для загрузки, вертикальный участок - для подъема и верхний горизонтальный участок - для разгрузки. Указанные участки образуют две параллельные вертикальные замкнутые цепи 1 и 2, На цепях 1 и 2 шарнирно установлены ковши 3, которые имеют по верхнему краю боковых стенок 4 и задней стенки 5 плоские козырьки 6 и 7. По верхнему краю передняя стенка 8 ковша закончена полукруглым козырьком 9. В верхней передней части ковшей размещены опорные элементы 10, через которые пропущены 5 1 О 15 20 25 зо З 5 4 О 45 50 55 оси 11, соединяющие цепи 1 и 2 так, что ковши 3 подвешены на осях 11. Ковши 3 горизонтальных участков рабочей ветви конвейера дополнительно опираются...
Тяговый орган скребкового конвейера
Номер патента: 1034964
Опубликовано: 15.08.1983
Авторы: Афанасьев, Гиршович, Парфенов, Тверезый
МПК: B65G 19/22
Метки: конвейера, орган, скребкового, тяговый
...конструкция частично снижает динамические нагрузки в тяговом органе и шум при работе конвейера, однако контакт элементов скребка с рамой конвейера в виде трущихся пар металл по металлу как и у большинства известных тяговых органов сохранен, поэтому звуковой уровень колебаний, несмотря на наличие демпфирующих элементов, сохраняется еще достаточно высоким. Кроме этого, жесткая кон струкция скребка не позволяет отклоняться 4 О от незначительных случайных препятствий, что приводит к заклиниванию, ударным нагрузкам и его поломке.Цель изобретения - уменьшение динамических нагрузок в тяговом органе и шу ма при работе конвейера. Указанная цель достигается тем, что в тяговом органе скребкового конвейера, включающем тяговую цепь и...
Приспособление для натяжения и ослабления ленты транспортера с регулируемым межосевым расстоянием
Номер патента: 1034965
Опубликовано: 15.08.1983
Авторы: Бергманн, Вильк, Густке, Реисиг, Эистерт
МПК: B65G 23/44
Метки: ленты, межосевым, натяжения, ослабления, расстоянием, регулируемым, транспортера
...которые закреплены в накладках, прикрепленных с одной стороны к основной раме, а с другой стороны к раме с натяжным роликом, устанавливается связь между обоими узлами. Связь осуществляется болтами, которые находятся в отверстиях накладок и концов рычагов, благодаря чему пары рычагов являются шарнирно подвижными. В местах соединения пар рычагов посредством болта прикреплена соединительная тяга с навешенными на нее пружинами растяжения и/или сжатия, которые своим другим концом навешиваются на стяжной хомут.При этом пары рычагов в своем расположении с соединительной тягой образуют зеркально-симметричный двойной параллелограмм, который обеспечивает параллельное перемещение рамы с натяжным роликом. Стяжной хомут пружин соединен...
Ловитель кареток подвесного конвейера
Номер патента: 1034966
Опубликовано: 15.08.1983
МПК: B65G 43/06
Метки: кареток, конвейера, ловитель, подвесного
...и зацепление стопорных рычагов с тяговой цепью,Целью изобретения является упрощение конструкции с одновременным увеличением надежности работы ловителя на наклонных участках подвесного конвейера.Цель достигается тем, что у ловителя кареток подвесного конвейера, содержащего захватный механизм в виде шарнирно установленных на наклонных участках ходового пути двух пар рычагов, электромагнит и датчик обрыва тяговой цепи с подвижной рамкой, последний выполнен в виде двух шин в цепи питания электромагнита, а рычаги установлены с возможностью взаимодействия с подвижной рамкой, причем последняя соединена с якорем электромагнита.Кроме того, шины в цепи питания электромагнита установлены по всей длине наклонного участка ходового пути по обе...
Устройство для очистки конвейерной ленты
Номер патента: 1034967
Опубликовано: 15.08.1983
Автор: Тарасов
МПК: B65G 45/00
Метки: конвейерной, ленты
...25, находящийся в зацеплении с колесом 23 и установленный в подшипниках 26, размещенных на рычаге 3.В том случае, если конвейерная лента 2 на своей рабочей поверхности имеет неровности (выступы, накладки, стыковочные узлы при соединении ленты 2 внахлестку, сильно изношенные участки и т.д.) может быть использован механизм поворота оси 8 червячного типа (фиг. 7). В этом случае компенсация неравномерного износа скребков 16 по ширине ленты 2 производится периодически (обшее же поджатие скребков 16 к ленте 2 обеспечивается непрерывно и автоматически за счет противовесов 6), Для этого ключом за хвостовик 25 поворачивают червяк 24 в подшипниках 26. За счет взаимодействия червяка 24 с колесом 23 ось 8 поворачивается по часовой стрелке,...
Кантователь для цилиндрических изделий
Номер патента: 1034968
Опубликовано: 15.08.1983
Авторы: Иванов, Катькало, Кузнецов
МПК: B65G 47/00
Метки: кантователь, цилиндрических
...платформы.Кантователь содержит основание 1, на котором на оси 2 эксцентрично закреплена поворотная платформа, выполнена в виде двух взаимно перпендикулярных приемной 3 и упорной 4 площадок. Приемная площадка 3 снабжена противовесом 5, а упорная 4 - поворотным относительно оси 6 щитом 7. Ось 6 расположена под углом к плоскости приемной площадки 3 в плоскости, парал лельной плоскости упорной площадки 4. Приемная площадка 3 связана с основанием 1 через противовес 5 при помощи шарнирно закрепленного на нем гидроцилиндра 8. На основании 1 установлены упор 9, снабженный роликом 10, взаимодействующим с поворотным щитом 7, и фиксатор 11 с амортизирующей накладкой 12 для ограничения поворота поворотной платформы. Надпоршневая и поршневая...
Устройство для разделения ленточных носителей
Номер патента: 1034969
Опубликовано: 15.08.1983
МПК: B65G 47/06
Метки: ленточных, носителей, разделения
...которых управляется конфигурацией находящихся со стойками управляющих кулачков.После обработки заданного количества носителей приподнимается подъемная те О лежка и тем самым стопка носителей. После этого можно повторить вышеописанную операцию разделения.На фиг. 1 показано устройство разделения ленточных носителей; на фиг. 2 - то же, вид сбоку; на фиг, 3 - магазин для25 штабеля носителей; на фиг. 4 - то же, вид сверху; на фиг. 5 - разделитель.Приспособление для разделения ленточных носителей 1 состоит из основного каркаса 2 в качестве самостоятельного узла, на котором закреплены остальные элементы (фиг. 1), Вертикально перемешаюшаяся в призматической направляюшей 3 подъемная тележка 4 сцеплена через храповой механизм 5, состоящий из...
Разгрузочная часть отвалообразователя
Номер патента: 1034970
Опубликовано: 15.08.1983
Авторы: Лазаренко, Паршкин, Шапарь
МПК: B65G 47/74
Метки: отвалообразователя, разгрузочная, часть
...между ними выбросных лопастей с вогнутыми поверхностями по направлению вращения крыльчатки, пои этом направляющие выполнены полукруглыми.На фиг, 1 изображен отвалообразователь с разгрузочной частью; на фиг. 2 - разгрузочный узел отвалоебразователя, вид сбоку; на фиг. 3 - вид А на фиг. 2; на фиг.4 - крыльчатка; на фиг. 5 - разрез Б-Б на фиг. 4.Разгрузочная часть отвалообразователя содержит роторную крыльчатку 1, закрепленную на подвижной раме 2, установлен-. ной с возможностью перемешения в горизонтальной плоскости в полукруглых направляющих 3, жестко прикрепленных на конце отвальной консоли отвалообразователя 4. К раме 2 с двух сторон прикреплены тяговые тросы 5. На роторной крыльчатке имеются две неравные по количеству группы лопастей:...
Пневматическая всасывающая установка для удаления из цеха производственных отходов
Номер патента: 1034971
Опубликовано: 15.08.1983
Автор: Воскресенский
МПК: B65G 53/24
Метки: всасывающая, отходов, пневматическая, производственных, удаления, цеха
...21 через короб 20. Количество воздуха, поступающего в коллектор 17, должно быть всегда равно количеству воздуха, отбираемого вентилятором 25 через воздухопроводы 5 из коллектора 17 во время отсутствия механической обработки на каких-либо станках. Регулирование количества поступающего в коллектор 7 воздуха осуществляется от датчика давления 29, установленного на коллекторе 17, который управляет производительностью вентилятора 13. Короб-воздухопровод 20 имеет форму осевого сечения в вертикальной плоскости, обеспечивающего равномерные скорости истечения отработавшего воздуха в коллектор 17 по его длине, и как следствие одинаковое статическое давление по длине коллектора 17, соответствующее скорости истечения. Установка работает следующим...
Устройство для формирования пакетов круглых лесоматериалов
Номер патента: 1034972
Опубликовано: 15.08.1983
Авторы: Васильев, Карс, Сидоров, Смирнов
МПК: B65G 57/18
Метки: круглых, лесоматериалов, пакетов, формирования
...упруго связаны со стойками накопителя.Кроме того, гибкие ограничители могут быть выполнены в виде тросов.На фиг. 1 изображено устройство для формирования пакетов круглых лесоматериалов, вид сбоку ( как вариант показано крепление гибких ограничителей на вертикальных стойках посредством пружин ); на фиг. 2 - то же, вид сверху; на фиг, 3 - вид А на фиг. 1; на фиг. 4 - то же, общий вид (как вариант показано крепление гибких ограничителей, связанных с вертикальными стойками рамы посредством блочных поддержек и груза). Устройство содержит основание 1, на котором установлены рамы 2 и 3 с замками 4 для подвески увязочных строп 5, образующие накопитель, и рольганг, состоящий из трех секций 6, и 8. Все три секции уста новлены выше уровня...
Устройство для загрузки подвижного состава сыпучим грузом
Номер патента: 1034973
Опубликовано: 15.08.1983
Авторы: Кныш, Мартиросян, Медведев, Прийма, Рыбин
МПК: B65G 67/20
Метки: грузом, загрузки, подвижного, состава, сыпучим
...расположения проушин 10 дополнительные лопасти 9 снабжены односторонними ограничителями4. Между коробкой 3 конической зубчатой передачи 4 и муфтой 8 установлен диск 15 с возможностью перемещения его вдоль вертикального вала 5. Диск 15 дополнительно снабжен конусным отражателем6, который имеет возможность контактировать, например, со штоком 17 указателя уровня 18. Верх корпуса может быть соединен с бункером, имеющим затвор. Корпус 1 в основании снабжен уплотнительным фланцем 19, внутри которого размещен центратор, который может быть выполнен в виде выступающих ниже фланца 19 ребер 20 со скосом или в виде сплошного конус- ного кольца (не показано). Между ребрами помещены подпружиненные поворотные фиксаторы 21 Г-образной формы, проходящие...

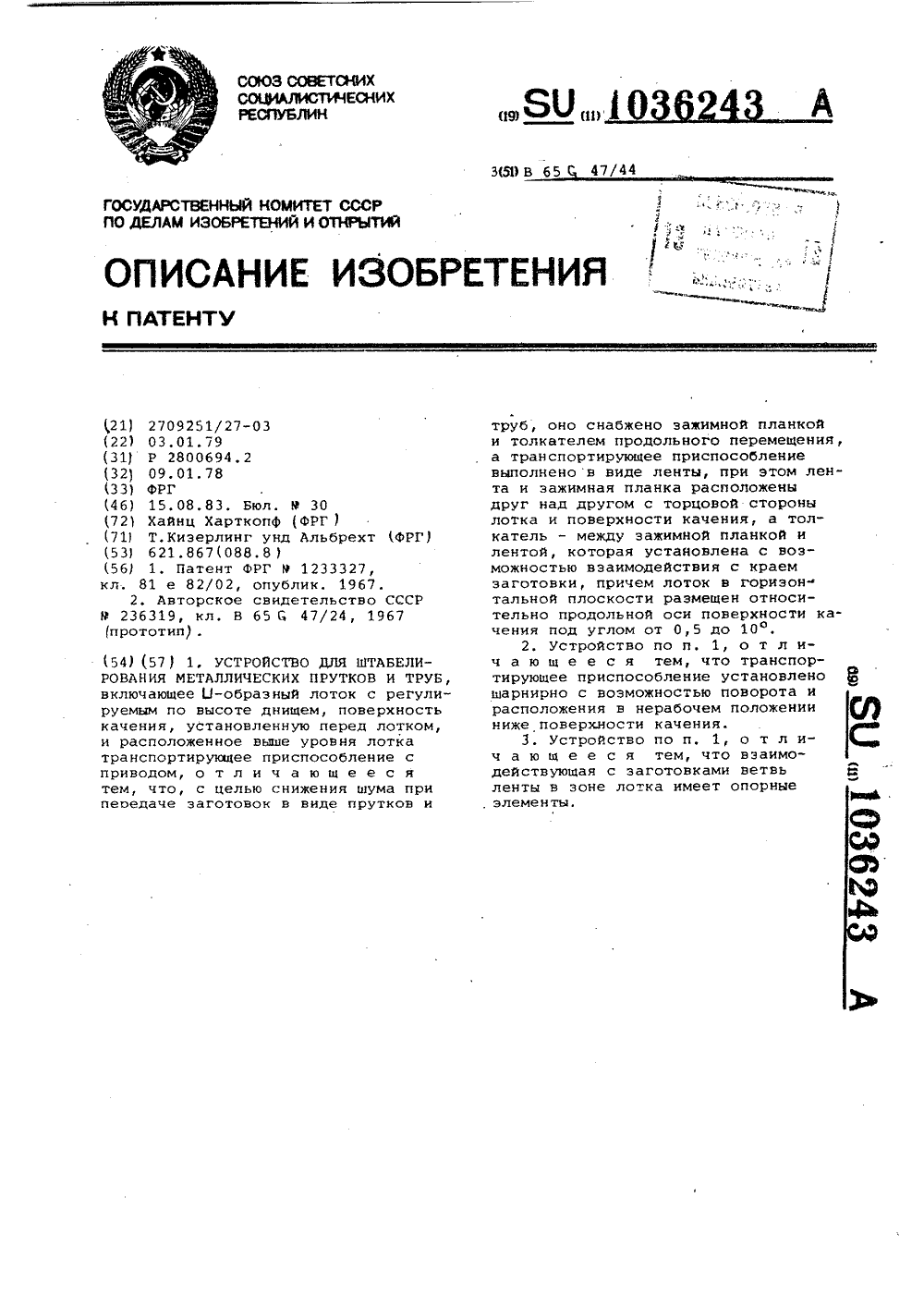

Устройство для штабелирования металлических прутков и труб
Номер патента: 1036243
Опубликовано: 15.08.1983
Автор: Хайнц
МПК: B65G 47/44
Метки: металлических, прутков, труб, штабелирования
...кроме балок, упорными стойками 27, являющимися боковыми стенками и имеющими возможность перемещения в горизонтальном направлении. Днище 4 лота 1 поднимается настолько что верхний полный слой заготовок находится в одной плоскости с поверхностью качения 5 и планкой 7, На фиг. 1 днище лотка опущено с целью улучшения обзора устройства. Как показано на фиг, 2, относительно оси поверхности качения 5 лоток имеет наклон от 5 до 10 в горизонтальной плоскости. Транспортирующее приспособление расположено с торцовой стороны лотка 1. Под транспортировочной лентой и параллельноей расположена регулируемая по высоте зажимная планка 7, незначительно выступающая над поверхностью качения заготовок. В районе выхода заготовок из транспортирующего...
Способ непрерывного удаления порошкового или кускового материала из цилиндрического бункера
Номер патента: 1036244
Опубликовано: 15.08.1983
МПК: B65G 65/46
Метки: бункера, кускового, непрерывного, порошкового, удаления, цилиндрического
...расстоянию каждогс слоя от точки удаления мате 1 нала из бункера..а фиг 1 схематически изоора жено размещение слоев материала в бункере н разли;ные моменты времени; на фиг. 2 - устройство для осуществления предлагаемого способа, разрез: фиг, 3 - то жа, с изображением донной части бункера; фиг. Г - разрез А- на фиг, 3, на фиг. 5 устройство, нид сверху.Устройство содержит бункер 1,шнеконые конвейеры 2, падающие 50 материал к раструбу 3, расголоженному н центре бункера 1. Вокруг шнеконого конвейера 2 оаспсложен желоб 4, В конечных элементах 5 и б желоба 4 размещены опорные подшипники 7 и 8 шнекового конвейера 2. Шнековый конвей 55 ер 2 имеет двигатель 9 привода, Над шнековым конвейером установлено раздаточное устройство 10, в...
Склад для хранения цилиндрических изделий
Номер патента: 1036628
Опубликовано: 23.08.1983
Авторы: Гаврилов, Русанов, Фокин
МПК: B65G 1/04
Метки: склад, хранения, цилиндрических
...Т-образного рычага, прижатого в рабочем положении пружиной 12 к упору 13 с возможностью взаимодействия плеча 14 с откидным роликом механизма опускания.Направляющие 2 для выдачи изделий выполнены с наклоном в сторону, противоположную наклону направляющих 1 с возможностью подачи изделий на рольганг 5, и снабжены, отсекателем 16 с приводом 17.Наклонные направляющиеи 2 оборудованы эксцентрично закрепленными противовесами 18, предотвращающими столкновение изделий, и противовесами 9, имеющими выступы 20, предотвращающими пропуск последующим изделиям при утопленных отсекателях 1 О и 16.Механизм загрузки стеллажа выполнен в виде подъемно-опускной каретки 21, подвижно установленной на стойке 22, связанной с канатом 23 привода 24 и снабженной...
Бункер-перегружатель для сыпучих материалов
Номер патента: 1036629
Опубликовано: 23.08.1983
Авторы: Блинов, Сваровский, Тугушев, Яковлев
МПК: B65G 3/04
Метки: бункер-перегружатель, сыпучих
...и дышло, закрепленное на корпусе бункера 11.Недостатком известного устройства является трудоемкость процесса переводабункера в транспортное положение.Цель изобретения - повышение удобства обслуживания.Цель достигается тем, что в бункереперегружателе, содержащем шарнирно закрепленный на несущей колесной раме корпус, привод его поворота и дышло, закрепленное на корпусе бункера, колеса установлены на общей оси, при этом бункер-перегружатель снабжен рычагами, жестко закрепленными одними своими концами наупомянутой оси, другими - шарнирно закрепленной на оси одним концом стойкойи упором, установленным на бункере с воз, можностью взаимодействия со свободнымконцом стойки.На фиг. 1 изображен бункер-перегружатель, общий вид,; на фиг. 2 -...
Бункер для легкоповреждаемых грузов
Номер патента: 1036630
Опубликовано: 23.08.1983
МПК: B65G 3/04
Метки: бункер, грузов, легкоповреждаемых
...в пазах 11, выполненных в нижней части боковых стенок 2, между пазами барабанов. Жесткость пружин подобрана такой, чтобы обеспечить по мере заполнения бункера постепенный отвод нажимных барабанов 6. Регулирование поджатия пружин осуществляется изменением рабочей длины тягового троса 7, например, при помощи регулировочной гайки, в которую запасован его конец.Бункер работает следующим образом.В незаполненном бункере грузонесущее полотно 4 вследствие воздействия на него нажимных барабанов 6, связанных посредством тяговых тросов 7 с пружинными механизмами 8, деформируется, образуя ступенчатую поверхность со стороны зоны загрузки, при этом все барабаны находятся в своих крайних верхних положениях, Такая форма поверхности полотна...
Приводной рольганг
Номер патента: 1036631
Опубликовано: 23.08.1983
МПК: B65G 13/00
...этом при монтаже требуется дополнительное время на сборку вторых концов промежуточных роликов с полуосями и полуосей с нродольной стороной рамы.Целью изобретения является упрощение монтажаЦель достигается тем, что в рольганге, содержащем раму с установленными на ней посредством полуосей приводным и натяжным роликами, промежуточные ролики, на одних из концов которых закреплены полуоси, связанные с другими концами промежуточных роликов и соответствующими им концами приводного и натяжного роликов, и тяговую цепь, огибающую звездочки, первые звездочки смонтированы на внешней стороне других концов промежуточных роликов, а на другой продольной стороне рамы над указанными концами промежуточных роликов смонтирована направляющаядля цепи.На...
Устройство для улавливания ленты конвейера в случае ее обрыва
Номер патента: 1036632
Опубликовано: 23.08.1983
Авторы: Гучаков, Морозов, Шаповалов, Шулекин
МПК: B65G 43/06
Метки: конвейера, ленты, обрыва, случае, улавливания
...направления движения в случае обрыва ленты.Все это ограничивает область применения этого устройства.Наиболее близким техническим решени ем к предлагаемому является устройство для улавливания ленты конвейера в случае ее обрыва, включающее расположенные под холостой и грузонесушей ветвями ленты опоры, а над ними установленные осями на раме рамки с закрепленными на одних их 0 концах зажимными роликами, плуг и стопорный механизм, связанный с датчиком обрыва ленты,над грузонесушей ветвью ленты, боковинами с закрепленным на одних их концах плугом, а другие концы выполнены с возможностью взаимодействия со свободным концом рамки, расположенной над грузонесушей ветвью ленты, и соединения со стопорным механизмом и при помощи тяг со сво. бодным...
