B65G — Устройства для хранения или транспортировки, например конвейеры для загрузки или разгрузки опрокидыванием, конвейерные системы для магазинов или пневматические трубчатые конвейеры

Номер патента: 1041452

Опубликовано: 15.09.1983

Авторы: Акишин, Иванов, Огнев, Сафронов

МПК: B65G 47/24

Метки: ориентации, прямоугольных

..., основание выполненос пазами, расположенными вдоль на- бОправляющим, а в стыке выполненоотверстие; при этом сопло размещенов основании и направлено под угломк его поверхности в сторону отверс.тия,Кроме того, пазы выполнены с уве. личением глубины и ширины в направлении стыка направляющих.На фиг.1 изображено устройстводля ориентации прямоугольных деталей , вид сверху ; на Фиг.2 - вид А на Фиг.1; на фиг,З - сечение Б-Б на Фиг.1; на фиг,4 - сечение В-В на Фиг.1 (стрелками показаны направления потока воздуха под деталью).Устройство для ориентации прямоу. гольных деталей содержит основание 1 с двумя установленными под пряьим углом одна к другой направляющими 2, и сопло 3 для подвода сжатого воздуха. Между направляющими 2 . находится,...

Номер патента: 1041453

Опубликовано: 15.09.1983

Автор: Беляков

МПК: B65G 47/56

Метки: горизонтальную, гравитационного, грузов, конвейера, наклонной, передачи, секции, секцию

...изобретения является повышение надежности работы устройства.Цель достигается тем, что устройство для передачи грузов с наклонной секции гравитационного конвейера на горизонтальную секцию,содержащее установленную на основании дебалансную рамку, поворотнуюв вертикальной плоскости под воэ"действием транспортируемого груза,снабженную расположенными на ней 5 10 15 го 25 30 35 40 груэонесущими роликами, установленными на осях с возможностью свободного вращения, и упоры, ограничивающие поворот рамки, снабженошарнирно установленной на основании дополнительной рамкой, расположенной между груэонесущими роликами основной рамки, при этом с однойстороны дополнительная рамка выполнена с пазами, в которых свободно размещена ось первого по...

Номер патента: 1041454

Опубликовано: 15.09.1983

Авторы: Вольфсон, Довженко

МПК: B65G 47/60

Метки: конвейера, перегрузочное, подвесного

...грузовая площадкавыполнена ) -образной формы.На фиг, 1 показано перегруэоч ное устройство, общий вид; на фиг,2 взаимодействие перегрузочногоустройства с многополочной поднеской груэонесущего конвейера.Перегрузочное устройство пред"ставляет собой корпус 1, на которомсмонтированы ведущий 2 и ведомый 3шатуны, шарнирно опирающиеся нижнимиконцами на приспособление 4 ихсинхронного вертикального перемещения, На верхних концах шатунов 2и 3 шарнирно укреплена грузоваяплощадка 5, Внутри корпуса 1 смонтирован электромеханический привод(не показан ), который при помощикривошипа б кинематически связанс ведущим шатуном 2. Перегрузочноеустройство устанавливается междузагружаемым подвесным грузонесущим конвейером 7 с многополочнымиподвесками 8 и...

Номер патента: 1041455

Опубликовано: 15.09.1983

Авторы: Антоненков, Бенуа, Царев

МПК: B65G 47/60

Метки: транспортирующее

...является транспортируюцее устройство, включающее установленные на монорельсе подвескис захватами, выполненными с пазамидля захода между роликами горизонтального перегрузочного конвейера 2 .Недостаток известного устройства - низкая надежность его работыэа счет возможного смецения грузас захватов люльки конвейера как вбоковые стороны, так и в направлении перемещения люльки при ее остановке или начале движения,Целью изобретения является повышение надежности работы устройства.Поставленная цель достигаетсятем, что в транспортирующем устройстве, включающем установленныена монорельсы подвески с захватами,выполненными с пазами для заходамежду роликами горизонтальногоперегрузочного конвейера, захваткаждой из подвесок выполнен в...

Номер патента: 1041456

Опубликовано: 15.09.1983

Автор: Поликарпов

МПК: B65G 47/74

Метки: питатель, связных

...- Подписно ВНИИПИТираж 9 а ПП тент 1 Прое Филиал г.ужго я,4 Изобретение относится к машиностроению, а именно к питателямтранспортирующих машин, и можетнайти .применение в различных отраслях промышленности, производящих и эксплуатирующих подобные ма-шины.Известен питатель, включающийгибкую ленту, огибающую приводнойи натяжной барабаны 1 .Недостатком данного питателяявляется низкая надежность его работы за счет воэможности залипаниясвязных материалов в промежуткемежду бункером и лентойНаиболее близким к изобретениюпо технической сущности и достигаемому результату является питательдля связных материалов, включающийразмещенный под бункером опорныйэлемент и расположенный под нимтранспортирующий орган с захватываю, щими штырями 21,Известный...

Номер патента: 1041457

Опубликовано: 15.09.1983

Авторы: Лемак, Петраков

МПК: B65G 51/20

Метки: контейнеров, пневмотранспортных, торможения, трубопроводных, установок

...трубопровода 10, и за счет этого плоскость контакта колодки 5и направляющей 2 составляет острыйугол с линией действия центробежнойсилы Р , Опорная поверхность тормозного участка 1 имеет наклон всторону центра его кривизны,поэтому контейнер 3 занимает, наклонноеположение, и сила тяжести, действую щая на контейнер 3, имеет составляющую, стремящуюся прижать контейнер 3 к опорным роликам 9, На трубопроводе 10 перед тормозным участком установлен клапан сброса (не 20 показан /в.Устройство работает следующимобразом.При движении контейнера 3 покриволинейному участку 1 на негодействует центробежная сила Р, равр/2ная величине Р = т, , гдемасса контейнера; Ч - скоростьконтейнера; К - радиус кривизныучастка. Сила Гц приложена к центру 30...

Номер патента: 1041458

Опубликовано: 15.09.1983

Авторы: Громадский, Ледин, Токарев, Чиков, Шалыгин

МПК: B65G 51/40

Метки: пневмоконвейер

...уплотнения 5, через которые также проходит штан га 4, К трубопроводу 1 пневмоконвейера подсоединена труба 6 с по. мощью переходного Фланца 7. С .другой стороны через торцовый Фланец 8 подсоединен к ней пневмопровод 9, сообщенный с воздуходувкой ( не показана ), В трубе б размещен дополнительный поршень 10 с центральным отверстием и пазом 11, в конце кото. рого установлен фиксатор 12, Труба б снизу имеет продольную уплотняе65 мую щель 13, состыкованную на пере:ходе через фланец 7 со щелью 2.Щель 13 герметизируется также сФпомощью лепестковых уплотнений 5.Трубопровод 1 подвешен на П -образ 5 ных опорах 14 к перекладинам 15,На опорах 14 установлена в направляющих 1 б грузовая тележка 17 спомощью опорных роликов 18, Направляющие 16...

Номер патента: 1041459

Опубликовано: 15.09.1983

Авторы: Алексеев, Будкин, Жуков, Никитин, Федоров

МПК: B65G 53/40

Метки: емкость, загрузки, сыпучих

...отверстия смесительнойкамеры, при этом окна смесительнойкамеры и раьы снабжены сетками.На фиг. 1 изображено устройство, общий вид, продольный разрез;.на фиг. 2 - то же, вид сбоку.Устройство, содержащее загрузочную воронку 1, смесительную камеру2, соединенные между собой трубопроводом 3 с вертикальным. участком,и аэратор 4, снабжено горизонтальной рамой Ь с окнами б, на которойустановлена смесительная камера 2с боковыми окнами 7, которые снабжены подпружиненными заслонками 8.Устройство снабжено также размещенной в смесительной камере 2 сооснос ней втулкой 9, в которой с возможностью возвратно-поступательного перемещения установлен аэратор4, выполненный в виде трубки, на"ружный диаметр которой равен диаметру выходного отверстия 10...

Номер патента: 1041460

Опубликовано: 15.09.1983

Автор: Сенцов

МПК: B65G 53/40

Метки: загрузки, сыпучих, транспортный, трубопровод

...позволяет сформировать внутри камеры сверхзвуковой кольцевой поток сжатого воздуха, обтекающий стенки камеры сверху вниз к раэгруэочномупатрубку и аэрирующий материалвдоль всей обтекаемой поверхности.Лзрированный вдоль стенок камерыматериал закручивается в отверстиипатрубка и плавно входит в транспортный трубопровод, заполняя последний на все сечение транспортногоканала. Это приводит к повышениюконцентрации материала в потокегазовзвеси,На чертеже показано устройство,общий вид,Устройство содержит бункер .1для гранулированного ВВ, камеру 2,с конусообразным клапаном 3, штоккоторого установлен с возможностьюего продольного перемещения в пневмоцилиндре 4, закрепленном в камере. Торец штока выполнен коническим, а нижняя поверхность...

Номер патента: 1041461

Опубликовано: 15.09.1983

Авторы: Бочаров, Корниенко

МПК: B65G 53/40

Метки: ввода, горизонтальный, давления, нагнетательной, низкого, пневмотранспортной, сыпучих, трубопровод, установки

...отражательного экрана,Кроме того, расстояние между вершинами шипов каждого шарика большедиаметра перфораций отражательногоэкрана и перегородкиНа Фиг, 1 изображено устройство,общий вид; на фиг. 2 - то же, поперечное сечение. 65 Устройство содержит соединенныйс верхней частью трубопровода 1наклонный загрузочный патрубок 2 исмонтированные внутри трубопровода1 горизонтальный отражательный экран 3, установленный на опорах 4,поднижных и вертикальной плоскости,и выполненный с полостью, сообщеннойс источником 5 сжатого воздуха,расположенным вне трубопровода 1,а верхняя часть экрана 3 выполненас перфорациями б. В полости отражательного экрана 3 установлена горизонтальная перегородка 7 с перфорациями 8. В полости, образованнойперфорированной...

Номер патента: 1041462

Опубликовано: 15.09.1983

Авторы: Алебастров, Брагин, Зинченко, Конавальчук

МПК: B65G 53/40

Метки: пневмопровод, подачи, сыпучих

...содержащее бункер, сое-.диненную с ним через шибер приемнуюкамеру и эжектор, сообщенный спневмоприводом 2 .Недостаток данного устройства -невысокая производительность из-засводообразования.Для повышения производительности необходимо снабдить устройствосводообрушителем, однако использование известных сводообрушителейувеличивает энергозатраты на егоФпривод.Цель изобретения - снижениеэнергозатрат,Цель достигается тем,что вустройстве для подачи в пневмопро-вод сыпучих материалов, преимущественно взрывчатых смесей, содержащембункер, соединенную с ним черезшибер приемную камеру и эжектор,сообщенный с пневмопроводом, соплоэжектора расположено в упомянутойкамере и закреплено на ее стенке,которая выполнена из эластичногоматериала, а бункер...

Номер патента: 1041463

Опубликовано: 15.09.1983

Авторы: Кофанов, Мелешко, Тетерин

МПК: B65G 53/46

Метки: затвор, лопастной

...материала, ЗОвследствие чего происходит забивказатвора.Цель изобретения - повышение надежности затвора.Указанная цель достигается тем,что в лопастном затворе, содержащемзагрузочный и разгрузочный патрубки, корпус с боковыми крышками иустановленный в нем ротор с лопастями каждая из которых снабжена вспомогательным разгрузочным средством 4 Она боковых крышках корпуса выполненыкольцевые направляющие пазы, центрыкоторых смещены относительно осивращения ротора в сторону разгрузочного патрубка, каждое вспомогательное разгрузочное средство представ"ляет собой двухсторонний скребок,насаженный на лопасть с возможностьюрадиального перемещения и имеющийна торцах цилиндрические цапфы, 50установленные в упомянутых направляющих пазах,На фиг. 1...

Номер патента: 1041464

Опубликовано: 15.09.1983

Авторы: Владыкин, Дмитриев, Забелин, Федотовских

МПК: B65G 53/52

Метки: материалопровод, пневмотранспортных, систем

...разности размеровповерхностей контакта с сыпучим ,40материалом наружной и внутреннейтруб. Кроме того, такой материалопро-)вод ненадежен в работе вследствиеналичия зон (разрывы между вставками), где возможна его забивка сыпу"чим материалом.Целью изобретения является повышение надежности и безопасноститранспортирования.Указанная цель достигается тем,что материалопровод пневмотранс- БОпортных систем, содержащий трубу икоаксиально установленные внутри неевставки, выполненные из диэлектрического материала, снабжен установленными между вставками из диэлектрического материала , вставками иэ электропроводного материала, а рут басостоит из диэлектрических и электропроводных, патрубков, каждый изкоторых расположен напротив вставкис...

Номер патента: 1041465

Опубликовано: 15.09.1983

Автор: Шварцман

МПК: B65G 53/66

Метки: завала, места, образования, пневмотранспортной, установке

...который нагнетает воздух в пневмотранспортную трубу (напорный пневмотранспорт) или отсасывает его из трубы (всасывающий пневмотранспорт) . Возникающий при этом поток (движение) воздуха в трубе приводит к срабатыванию реле 1 потока, замыкающего свой контакт и подающего напряжение питания на обмотку реле 3 через замкнутый контакт 4. Реле срабатывает и контактом 4 подает питание на счетчик 2. Обмотка реле 3 теряет питание и якорь реле 3 возвращается в исходное положе- ние. Обмотка реле 3 вновь получает питание, замыкается контакт 4, счетчик 2 получает очередной импульс и т.д., т,е, реле 3 работает в пуль" сирующем режиме, посылая своим контактом 4 импульсы на счетчик 2, ко- ,торый суммирует их и отражает их количество на цифровом...

Номер патента: 1041466

Опубликовано: 15.09.1983

Авторы: Левицкий, Питеев, Поддубный

МПК: B65G 57/18

Метки: круглых, лесоматериалов, пакетов, формирования

...4 в виде жестких щитов.Ширина эстакады равна ширине пакета5, что соответствует ширине вагона.По верхним направляющим эстакады 1перемещается ходовая тележка 6, накоторой смонтирован гидравлический 60манипулятор 7, вертикальная поворотная колонна 8 которого поворачивается механизмом поворота 9. На нижнейчасти поворотной колонны 8 установлен дополнительный гидроцилиндр 3 Я 65 поворота колонны, наружная частькоторого соединена с неподвижнымоснованием.На платформе тележки 6 установлена кабина управления 11, а к нижней части платформы шарнирно присоединены торцующие щиты 12, К рукоятигидроманипулятора 7 шарнирно подвешен грейфер 13 с основным поворотнымгидроцилиндром 14, который сообшаетему поворотные движения. Золотник15 предназначен для...

Номер патента: 1041467

Опубликовано: 15.09.1983

Авторы: Лерман, Марцена, Мучник

МПК: B65G 57/24

Метки: загрузки, поддонов, штабелирования

...установленной на раме свозможностью возвратно-поступательного осевого перемещения, и закрепленного на другом конце штангирычага, установленного с возможностью взаимодействия с поддоном.Кроме того, с целью сохранностигрузов, устройство снабжено направляющим патрубком, расположенным срегулируемым зазором над днищемвиброкороба.На фиг. 1 показано устройство,вид сбоку; на фиг. 2 - вид А нафиг. 1, на фиг. 3 - разрез Б-Б наФиг. 2; на фиг. 4 - днище накопителяУстройство состоит из накопителя1, конвейера 2 дгя поддонов и двухвертикально замкнутых конвейеров 3и 4, формирующих штабель, Каждыйиз конвейеров 3. и 4, Формирующихштабель, состоит иэ двух цепныхпередач, соединенных опорами 5 и б.Короб 7 накопителя 1 подвешен нагибких подвесках 8 к раме 9,...

Номер патента: 1041468

Опубликовано: 15.09.1983

Автор: Чемоданов

МПК: B65G 59/00

Метки: выдачи, поштучной, цилиндрических

...тем, что дляпоштучной выдачи цилиндрических изде.лий, содержащее раму с приемным ивыдающим скатами и установленныемежду ними с возможностью вращениядиски с радиальными прорезями, вкоторых размещены подпружиненныеотсекатели, снабжено шарнирно закрепленными на дисках поцпружиненными направляющими звольвентной формы,установленными с возможностью поворота от привода и взаимодействия сотсекателями, и датчиками парамет-.ров иэделия, закрепленными на приемном скате со стороны дисков ивключенными в цепь управления приводбм поворота направляющих.На фиг. 1 изображено устройство, общий вид на фиг. 2 - то же,вид сверху; на фиг. 3 - разрез А-Ана фиг. 1; на фиг. 4 - электрическая схема управления оъсекателями,Устройство содержит раму с прием.ным 1 и...

Номер патента: 1041469

Опубликовано: 15.09.1983

Авторы: Бабенко, Лунева, Макиенко, Столов, Толстова

МПК: B65G 59/00

Метки: выдачи, поштучной, цилиндрических

...подпружиненными отсекателями, один иэ которых установленна подающем склизе и выполнен с выступом для взаимодействия с подъемно-опускным столом, а другой - наподъемно-опускном столе и соединен срамой посредством гибкой связи.На фиг.1 изображено устройство,общий вид; на фиг.2 - то же, привыдаче изделий,Устройство содержит раму со смонтированными на ней подающим 1 и приемным 2 склизами и расположенным между ними подъемно-опускным столом 3.На подающем склиэе установлен подпружиненный отсекатель 4 с выступом 5,на подъемно-онускном.столе - подпружиненный отсекатель б, связанный срамой посредством гибкой связи 7. По 1 верхности отсекателей покрыты упругимматериалом. Работа устройства осуществляется следующим образомВ исходном положении...

Номер патента: 1041470

Опубликовано: 15.09.1983

Авторы: Гашичев, Савинов, Черкасова

МПК: B65G 65/30

Метки: агрегатов, бункеров, загрузки, измерительных, рудой

...разгрузочногоустройства (примерно 0.,3-0,5 м/с) и 40длину бункера для крупных фабрик(400-500 м), то время передвижениязагрузочного устройства может состав.лять до 1000 с (Ф 17 мин), Отсюдаясно, что определение бУнкеРа, подлежащего загрузке в следующий моментвремени, должно осуществляться нетолько юо минимуму времени разгрузкит-,где Я - объем руды в бункерах;Р - производительность мельниц,питаемых из этих бункеров,но с учетом времени й, необходимогодля перехода загрузочного устройствадо бункера, подлежащего загрузке. 55Цель изобретения - повышение эффективности загрузки.цель достигается тем, что соглас-но способу загрузки бункеров измельчительных агрегатов рудой, заключаю-, 60щемуся в том, что непрерывно измеряют.объемы руды в бункерах...

Номер патента: 1041471

Опубликовано: 15.09.1983

Авторы: Бедрин, Борисенко, Кленов, Левчук, Умнягин

МПК: B65G 65/34

Метки: вибробункера, разгрузки

...разгрузки вибробункера, содержащем пневмовихревой генератор колебаний с системой питания и пита- тель с чашей, размещенный внутри вертикально расположенной втулки, в которой выполнены тангенциально направленные к питателю сопла, чаша питателя расположена на верхнем торце втулки, выполненной с дополнительной полостью и с дополнительными соплами, связанными с этой полостью, рас,положенными в верхнем торце втулки и направленными перпендикулярно к днищу чаши, при этом устройство снабжено дополнительной системой питания, с которой связана дополнительная полость втулкиНа фиг.1 изображено предлагаемое устройство, общий вид; на фиг.2 разрез А-А на фиг.1.Устройство включает пневмовихревой генератор колебаний 1 с втулкой 2 и соплами 3,...

Номер патента: 1041472

Опубликовано: 15.09.1983

Авторы: Доценко, Коба

МПК: B65G 69/04

Метки: емкости, распределения

...зазоре между полурамами и соединеннымимежду собой осью, тягу, закрепленную на ленте перпендикулярно ее продольной оси, телескопический рычаг,один конец которого шарнирно соединен с упомянутой тягой, другой - сосью, и упоры, установленные в верти кальном зазоре на концах конвейера.На фиг,1 изображено устройство дляраспределения материала в емкости,общий вид, на фиг.2 - то же, видсверху б частичным вырезом; на фиг.3то же, вид в аксонометрии.Устройство для распределения материала в емкости включает емкость 1 и.расположенный в ее верхней части ленточный транспортер 2. Ленточный транспортер 2 состоит иэ двух полурам 553 и 4 с роликами 5, соединенными скобами б с наружной стороны и охваченными лентой 7. Лента 7 имеет поперечную тягу 8.Полурамы...

Номер патента: 1041473

Опубликовано: 15.09.1983

Авторы: Иванов, Камусин, Пименов

МПК: B65G 69/20

Метки: лесосплавного, пучка, формирования

...емкостей и обвязывают пучок 1 .Недостаток известного способазаключается в том, что сформированный пучок разрушается при транспортировке, 15Целью изобретения является исключение разрушения пучка при его транспортировке,Цель достигается тем, что согласно способу у обвязок на пакетах оставляют свободные концы, которые выводят в обе стороны поперек продольной оси формируемого пучка за егогабариты в момент укладки в лесонакопителе, а после завершения процесса формирования концы обвязок утягивают и закрепляют по бокам пучка.Процесс формирования лесосплавного пучка осуществляется следующимобразом,После укладки в лесонакопителе З 0половины объема формируемого пучкав него подают увязанные обвязкамипакеты из сортаментного коротья, которые...

Номер патента: 1041474

Опубликовано: 15.09.1983

Авторы: Барабанов, Суров, Чекалкин

МПК: B65G 69/20

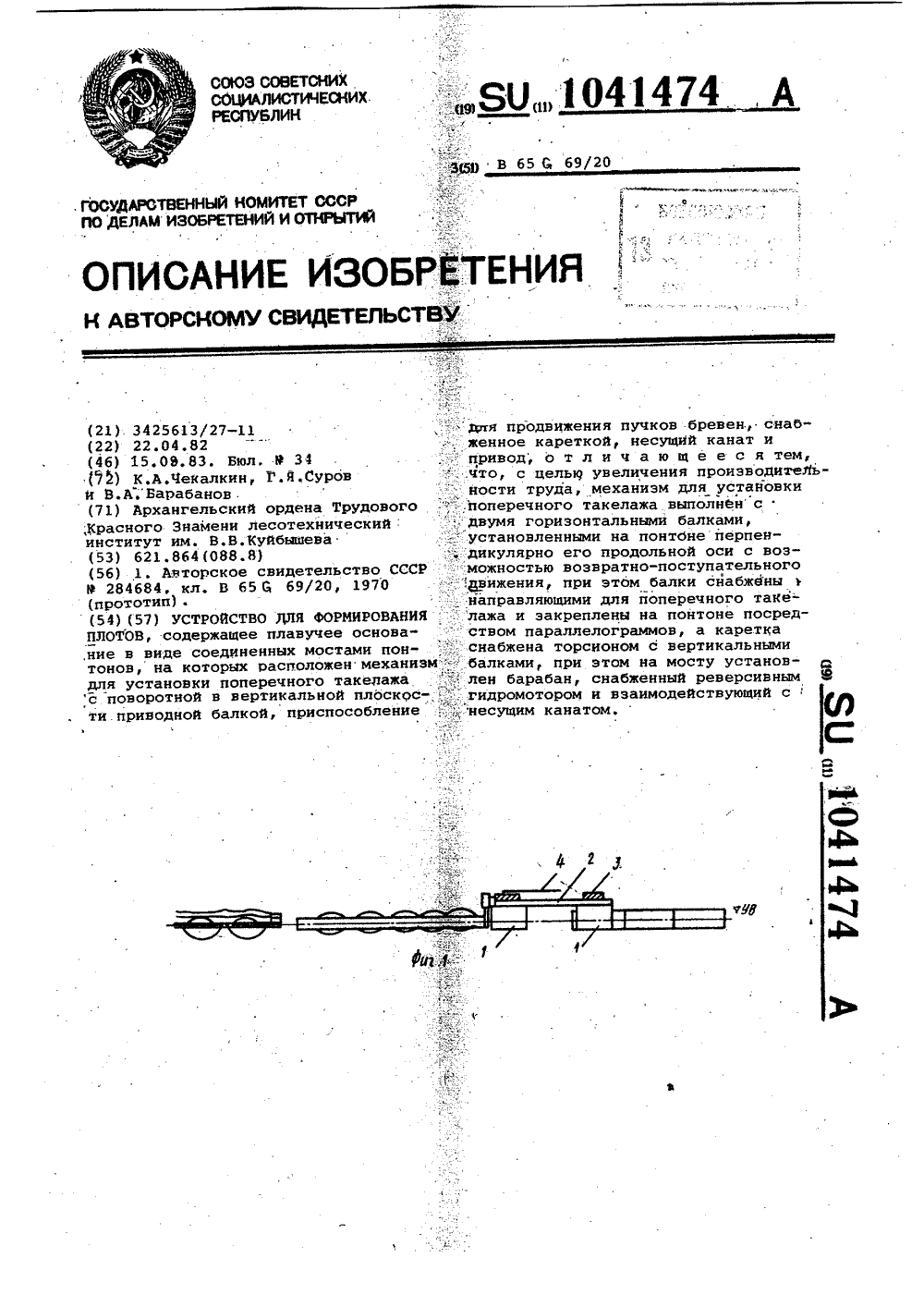

Метки: плотов, формирования

...на понтоне шарнирно закреплен рычаг 26 сзахватом и с приводом от гидроцилиндра 27.Для установки на ряд пучков поперечного такелажа (бортовые комплекты и секционные счалы) на понтоне 19 25 перпендикулярно его продольной осиустановлены в вертикальных плоскостях две рамки - параллелограмма 28с горизонтальными балками 29, дляповорота которых служатгидроцилиндры 30. Для поддержания и направления поперечного такелажа 31, намотанного на вьюхи 32, горизонтальныебалки снабжены направляющими 33Кроме того, на понтоне установлен 35.поворотный кран 34, необходимый длявыгрузки и установки бухт поперечного такелажа на вьюхи, а у борта понтона на шарнирах 35 подвешенщит 36, с помощью которого и гидроцилиндра 37 перемещают ряд пучков 40 в зону...

Номер патента: 1041475

Опубликовано: 15.09.1983

Авторы: Веретнов, Гиндин, Родионов, Соловейчик, Шварц

МПК: B65G 69/20

Метки: сплоточное

...пучка задним стойкам 8 приходится делатьнесколько возвратно-поступательныхдвижений. После окончательного формирования пучка 22 он обвязывается, открывается замок задних стоек 8, онискладываются и пропускают пучок под,собой. Пропустив пучок, стойки 8 падают, и замок закрывается. После выпуска пучка 22 эа устройство передние стойки 6 начинают движение к голове устройства за новой партией бревен, а нагнетатель 18 за период формирования, обвязки и вывода пучкасоздает многорядную щеть 21, достаточную для формирования нового 5 пучка Изобретение относится к лесосплавной технике, а именно к устройствампо сплотке бревен в пучки.Известно сплоточное устройство,содержащее плавучее основание,включающее в себя два продольных ряда пон...

Номер патента: 1043078

Опубликовано: 23.09.1983

Автор: Смирнов

МПК: B65G 25/08

Метки: конвейер, шаговый

...посредством оси, при этом концы каждой пружины неподвижны, а в средней части она имеет выступ, причем пружины установлены на осях с возможностью закру 5 10 15 20 25 30 35 40 45 50 55 чивания при взаимодействии выступов со штангой.Кроме того, механизм подъема толкателя в рабочее положение выполнен в виде электромагнита.На фиг. 1 представлено положение толкателя при рабочем ходе; на фиг. 2 - положение толкателя при холостом ходе или при поступлении грузов, накапливающихся на конвейере для комплектного перемещения; на фиг, 3 - положение фиксатора, соответствующее положению толкателя при рабочем ходе, разрез А-А на фиг. 1; на фиг. 4 - положение фиксатора при холостом ходе, разрез Б-Б на фиг. 2.Шаговый конвейер содержит неподвижную...

Номер патента: 1043079

Опубликовано: 23.09.1983

Авторы: Виноградов, Колешко, Сунка

МПК: B65G 27/00

Метки: объектов, транспортирования

...тягового усилия,Указанная цель достигается тем, что устройство для транспортирования объектов,включающее несущий орган с закрепленнымна нем широкополостным преобразователем, источник питания и, амортизаторы,снабжено площадкой для установки транспортируемых объектов и соединенным с нейкронштейном, имеющим ряд основных и дополнительных отверстий, при этом несущийорган выполнен в виде гребенки с параллельными направляющими, пропущенными ЗОв основные отверстия кронштейна, установленного с возможностью перемещения понаправляющим.Кроме того, длина основных отверстийкронштейна определяется из соотношенияЫ+ - - + - 1, где Ь - ,глубина отверстий 35в кронштейне, а ф - - + - 1 - расстояние, равное максимальной разности длиндвух соседних полуволн...

Номер патента: 1043080

Опубликовано: 23.09.1983

Авторы: Мазунин, Мазунина, Подгорный

МПК: B65G 39/02

Метки: барабан, ведомый, транспортера-кормушки

...барабана выполненыокна, а планки по ,всей длине снабженылопатками, которые направлены в сторонуоси вращения и повернуты рабочей поверхностью к поворотному диску с окнами.подострым углом.На фиг. 1 изображен ведомый барабан,общий вид; на фиг. 2 - вид А на фиг, 1;на фиг. 3 - планка с выполненными лопатками; на фиг, 4 - вид Б на фиг. 3; нафиг. 5 - вид В на фиг, 3.Ведомый барабан содержит два поворотных диска 1, которые скреплены по окружности металлическими планками 2, образующими цилиндрическую поверхность бара 5 10гбана и контактирующими с внутренней поверхностью контура ленты 3, В планках 2 (с внутренней стороны барабана) по всей их длине выполнены лопатки 4, поворотные диски 1 смонтированы на полуосях 5. Один из поворотных дисков 1,...

Номер патента: 1043081

Опубликовано: 23.09.1983

Автор: Фролов

МПК: B65G 43/06

Метки: конвейера, обрыве, органа, тягового, улавливания

...взаимодействия с ним двуплечего рычага при обрыве тягового органа 12 .Кинематическая связь между двуплечим рычагом и клином в этом устройстве выполнена из системы рычагов и зубчатых элементов, что усложняет конструкцию.Целью изобретения является упрощение конструкции,Цель достигается тем, что в устройстве для улавливания тягового органа конвейера при его обрыве, включающем раму, подпружиненный двуплечий рычаг, шарнирно установленный на раме, одно плечо которого с роликом расположено с возможностью взаимодействия с тяговым органом, а другое - кинематически связано с подвижным клином, расположенным между тяговым органом и закрепленным на раме упором, упорную планку, расположенную напротив клина по другую сторону тягового органа, и...

Номер патента: 1043082

Опубликовано: 23.09.1983

Автор: Семенов

МПК: B65G 51/04

Метки: перемещения, перистальтическое, подвижного, элемента

...элемента, в результате чего возможен самоцроизвольный останов последнего. Это снижает надежность устройства.Целью изобретения является упрощение конструкции и повышение надежности устройства.Цель достигается тем, что в перистальтическом устройстве для перемещения подвижного элемента, содержащем эластичную трубку с размещенным в ней с натягом по внутненней поверхности подвижным элементом, приводные элементы для волнообразной деформации эластичной трубки, выполненные в виде пружин из материала с изменяющейся от температуры упругостью и установленные в стенках трубки в кольцевых теплоизолированных полостях, и размещенные в этих полостях нагревательные элементы, включенные в цепь источника электропитания, эластичная трубка снабжена...

Номер патента: 1043083

Опубликовано: 23.09.1983

Автор: Павинич

МПК: B65G 53/40

Метки: питатель, сыпучих

...6 камеры. Верхняя и нижняя части камеры удерживаются пружинами 7 и имеют загрузочные клапаны 8 и 9, Для направленного перемещения камеры внутри корпуса 1 по егопериметру друг над другом смонтированы два опорных выступа 10. Для регулирования подачи сыпучего материала в транспорт 83гный трубопровод 11 установлен регулирующий подвижный конус 12, а для подачи воздуха (газа) в нижнюю часть 6 камеры или в ресивер (накопитель) 13 (объем между стенкой нижней части камеры и корпусом) имеется трубопровод 14 и прорези .15 по диаметру нижней части камеры.По трубопроводу 16 воздух нагнетается в объем над крышкой верхней камеры и корпусом питателя, Трубопровод 14 соединен с отверстием 17 корпуса 1, размещенным ниже выступов 10.Работа питателя...
