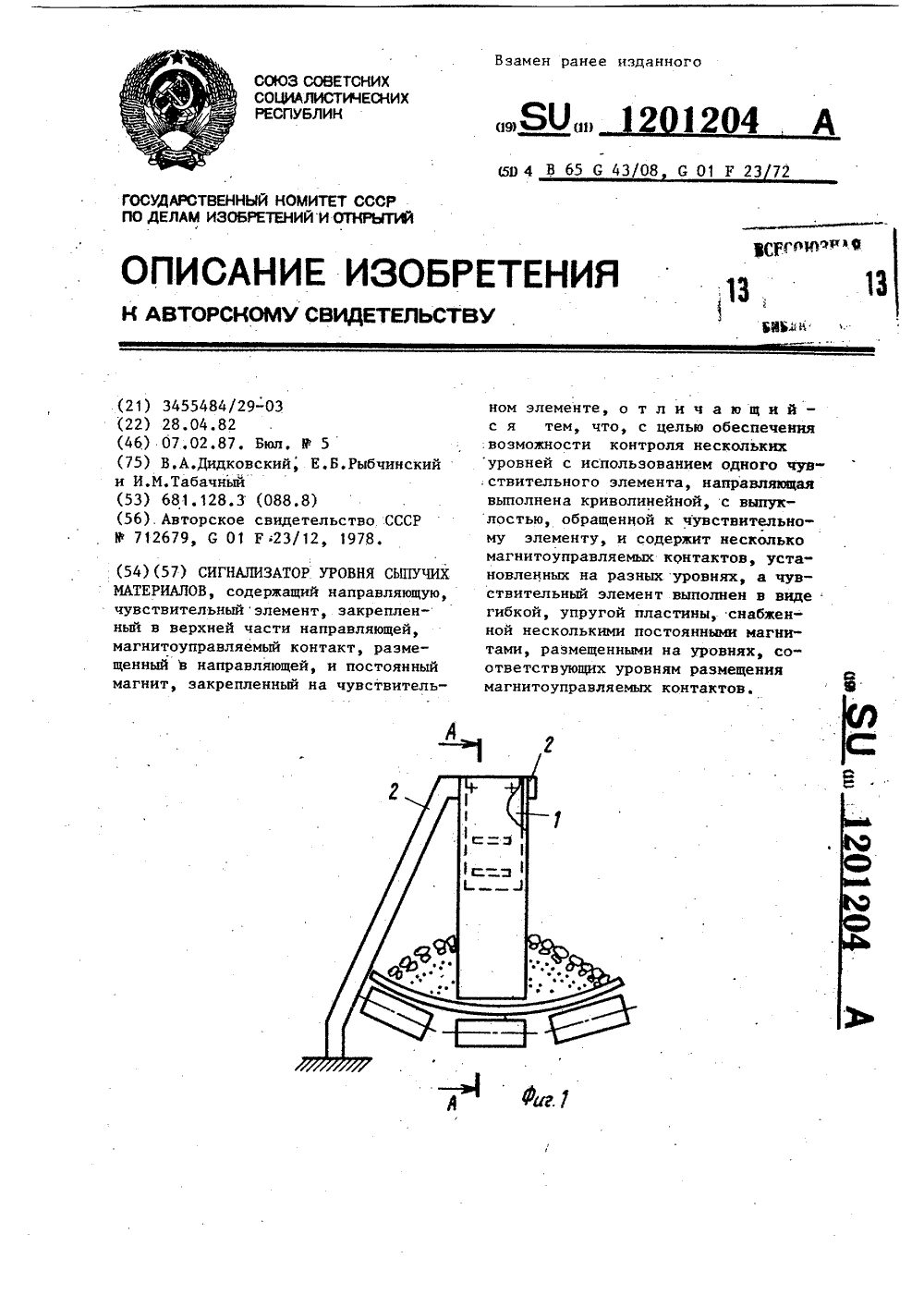

Номер патента: 1201204

Опубликовано: 30.12.1985

Авторы: Дидковский, Рыбчинский, Табачный

МПК: B65G 43/08, G01F 23/72

Метки: сигнализатор, сыпучих, уровня

...приблизится к геркону 4. Последний включится и в схему управления поступит сигнал о полной загрузке конвейера материалами. Наличие нескольких магнитомодуляционных устройств в сигналнзаторе позволяет получить сигнал о нескольких предельных уровнях материала на конвейере при одном чувствительном элементе. А-А Гриневич Корре р П.Горьков Составитель Техред И.Пс Л.Пилипенко Заказ 7828/ В-35, Раушс 2 Тир НИИПИ Государ по делам изо 3035, .Москва,Подписноитета СССРкрытийя наб., д, 4/ Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная 4У 1 12012Изобретение относится к областиприборостроения и может быть использовано в качестве сигнализатора .уровня сыпучих и кусковых материалов, 5Целью изобретения является обеспечение...
