B65G — Устройства для хранения или транспортировки, например конвейеры для загрузки или разгрузки опрокидыванием, конвейерные системы для магазинов или пневматические трубчатые конвейеры

Номер патента: 1090648

Опубликовано: 07.05.1984

Авторы: Волков, Иванов, Пильщиков

МПК: B65G 67/24

Метки: виброразгрузчик, смерзшихся, сыпучих

...орган со штырями и закрепленными в верхней части буферными элементами, на котором посредством упругих элементов установлена пригрузочная плита с закрепленными на ней в нижней части буферными элементами, расположенными с зазором, относительно буферных элементов рабочего органа,и с вибровозбудителем в верхней части.5 пригрузочная плита, выполнена составной из двух частей, одна из которых расположена внутри другой и установлена на ней с возможностью изменения и фиксации клиновыми механизмами положения в вертикальной плоскости относительно нее. 5 30 15 20 25 30 Кроме того, буферные элементывыполнены в виде перфорированныхпластин из упругого материала.На фиг.1 изображен виброразгрузчик, общий вид; на фиг.2 - вид Ана Фиг.1; Яа фиг,З - разрез...

Номер патента: 1090649

Опубликовано: 07.05.1984

Авторы: Бырдин, Дриженко, Критов, Симоненко, Шмитько

МПК: B65G 67/24

Метки: разгрузки, самосвалов

...перемещенцяпоперек помоста и перекрываемой проем тележкой для проезда самосвалов, ЗОширина которой равна половине ширины помоста, а длина равна длинепроема, снабжено жестко прикрепленными к тележке с двух ее боковыхсторон рамами для ограждения полови- З 5ны проема по периметру,На фиг.1 изображена схема устройства при установке самосвала вположение для разгрузки; на фиг.2 -разрез А-А на фиг.1 на фиг.З - схе- чома разгрузки самосвала в проем идвижение следующего самосвала; нафиг.4 - разрез Б-, Б на фиг.З (схемаразгрузки самосвала в проем),Устройство для разгрузки самоевалов состоит из двух неподвижных Частей помоста 1 и 2 и поперечно-подвижной тележки 3, две крайние секцииимеют рамы 4-6 ограждения. На неподвижной части помоста...

Номер патента: 1092104

Опубликовано: 15.05.1984

Авторы: Дорофеев, Скрябин

МПК: B65G 57/00

Метки: пакетируемых, прокладка

...заключается в том, что при транспортировке пакета изделий во время наклона последнегопрокладки могут выпадать из пакета, чтонедопустимо. Кроме того, прокладки известной конструкции металлоемки и имеют большой вес,Цель изобретения - улучшение условийэксплуатации прокладок,Для этого прокладка для пакетируемыхизделий, содержащая вертикальную стойкуи кронштейны для изделий, один из которыхимеет Ч-образную форму и жестко закреплен одной своей стороной на верхнем концестойки, и ребра жесткости, расположенныес внешней относительно изделий стороныстойки, снабжена ползуном, смонтированным между ребрами жесткости, и ограничительным упором для него, закрепленным наодном из ребер жесткости, при этом нижнийкронштейн выполнен С-образным,...

Номер патента: 1092108

Опубликовано: 15.05.1984

Авторы: Наумов, Яковлев

МПК: B65G 3/04

Метки: бункер, сыпучих

...включающий раму 2, укрепленный на нем вертикально установленный рассекатель 3, элементы 4 крепления рамы 2 и стенки корпуса 1, укрепленные в амортизаторах 5 в коническом днице под прямым углом к его образуюШей. Рассекатель 3 состоит из трубчатого каркаса 6, обтянутого упругим материалом 7. К нижней части рассекателя 3 прикреплены пластины 8, жестко закрепленные под углом к оси бункера. Центр тяжести Ц системы рама 2 - рассекатель 3 находится ниже горизонтальной оси крепления амортизаторов 5. Бункер снабжен пневматическим пульсатором 9, установленным на одном из элементов 4. При этом элементы 4 имеют трубчатую форму, а пневмопульсатор 9 сообщен через них с рамой 2 сводообрушителя и трубчатым каркасом 6 рассекателя. Рама 2 по...

Номер патента: 1092109

Опубликовано: 15.05.1984

Авторы: Коган, Корон, Крелин, Лащенко, Рубин

МПК: B65G 13/02

Метки: конвейер, цилиндрических

...в стационарной раме под острыми углами к указанной плоскости, обращенными вершинами вверх, и в них размещены вторые концы рычагов.На фиг. 1 изображен конвейер, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - то же, при меньшем диаметре изделия; на фиг. 4 - разрез Б - Б на фиг. 1; на фиг. 5 - схема расположения изделий различных диаметров на опорах качения.Конвейер содержит стационарную раму 1 и подъемную раму 2, на которой установлены грузонесущие шаровые опоры 3, попарно расположенные вдоль конвейера. Каждая пара опор установлена на концах двух равных двуплечих рычагов 4, симметрично размещенных относительно продольной оси конвейера. Рычаги 4 смонтированы на обшей оси 5 с возможностью поворота в вертикальной плоскости. Ось...

Номер патента: 1092110

Опубликовано: 15.05.1984

Авторы: Безруков, Машковский

МПК: B65G 17/20

Метки: безрукова-машковского, конвейер, подвесной

...ходовой путь в виде вертикальной стенки с жестко закрепленными элементами качения с опирающимися на них полозами грузоносителей с полками для груза 2.Недостатком известного конвейера является большая металлоемкость и большие габаритные размеры.Цель изобретения - снижение металлоем О кости и габаритных размеров конвейера.Поставленная цель достигается тем, что в подвесном конвейере, включающем ходовой путь в виде вертикальной стенки с жестко закрепленными элементами качения с опирающимися на них полозами грузоноси телей с полками для груза, элементы качения расположены на разных уровнях по высоте с обеих сторон от стенки ходового пути, при этом полки для груза установлены с возможностью расположения одна в другой. На чертеже...

Номер патента: 1092111

Опубликовано: 15.05.1984

Авторы: Грудачев, Кислун, Майоров, Наумов

МПК: B65G 45/00

Метки: конвейера, ленты, ферромагнитного

...массы врацаюшихся частей при дебалансном воздействии опрокинутых магнитных блоков вызывает необ ходимость иметь могццую развитую конструкцию больших габаритов, особенно по высоте, которые невозможно обеспечить в стесненных условиях, например, в горных выработках, значительно ограничивает б 55 ласть применения устройства.Цель изобретения - повышение эффективности работы устройства. Указанная цель достигается тем, что в устройстве для очистки ленты конвейера от ферромагнитного материала, включающем установленный под лентой экран из неферромагнитного материала и расположенный под ним электромагнит, соединенный с системой управления, экран выполнен в виде наклонных и соединенных между собой в верхней части подпружиненных пластин,...

Номер патента: 1092112

Опубликовано: 15.05.1984

Авторы: Гриценко, Курочкин, Ноздреватых, Филин, Чиркин

МПК: B65G 53/14

Метки: всасывающее, пневмотранспортной, сопло, установки

...установки, содержащее трубу с кольцевым днищем, установленный коаксиально внутри трубы с зазором относительно ее днища и соединяемый с транспортным трубопроводом патрубок и спиральные направляющие лопасти, смонтированные в нижней части полости, образованной между стенками трубы и патрубка, снабжено спиральными перегородками, расположенные вдоль патрубка в указанной полости . и закрепленными по касательной к днищу, а направляющие лопасти установлены с возможностью регулирования их положения относительно поверхности патрубка.На фиг. 1 представлено устройство, общий вид; на фиг. 2 - разрез А - А на фиг, 1; на фиг, 3 - разрез Б - Б на фиг. 2; на фиг. 4 - разрез В - В на фиг. 2. Всасывающее сопло пневмотранспортной установки...

Номер патента: 1092113

Опубликовано: 15.05.1984

Авторы: Борский, Ритерман, Устин

МПК: B65G 53/32

Метки: бетоновод

...соединенные между собой с помощью быстроразьемных жесткихзамков звенья, при этом каждое звено состоит, по крайней мере, из двух участков исоединяющего последние упруго-деформируемого элемента, при этом конец одногоиз участков размещен в начале другого,снабжен смонтированными на упруго-деформируемых элементах штуцерами, соединяющими полости последних с источником сжатой среды.35 Штуцера снабжены обратными клапанами,На чертеже схематически представлен предлагаемый бетоновод, продольный разрез.40Бетоновод включает звенья и соединяющие звенья быстроразъемные замки (на чертеже не показаны). Каждое звено состоит из двух участкови 2. Конец 3 участка 1 размещен в начале участка 2 с зазором 3. 45 Участки 1 и 2 соединены между собой...

Номер патента: 1092114

Опубликовано: 15.05.1984

Авторы: Келембет, Ляшенко, Новиков, Писаренко, Сорокин, Федотов

МПК: B65G 65/20

Метки: заборный, орган, погрузочной

...сообщающимися с гидроцилиндрами, которые расположены с о тыльной стороны каждой лопасти для изменения угла ее наклона.На фиг. 1 изображен заборный орган, общий вид; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг, 1.35Заборный орган погрузочной машины включает в себя приемную плиту 1, на которой смонтированы загрузочный конвейер 2 и вращающиеся в противоположные стороны роторы 3. На роторах шарнирно закреплены лопасти 4 - 6, а также установлены гидрораспределителн 7, связанные посредством штуцеров 8 и трубопроводов 9 с гидроцилиндрами 10 - 12. Гидроцилиндры в проушинах 13 крепятся к роторам 3, а штоками 14 в проушинах 15 - к тыльной стороне лопастей.На гидрораспределителях 7 предусмотрены заливные пробки...

Номер патента: 1092115

Опубликовано: 15.05.1984

Авторы: Вычужанина, Гаврилюк, Паршкин, Рахманин, Солодовник

МПК: B65G 65/40

Метки: насыпного, перегрузочное, склада

...подвижной стенки 7 - 9 и раскрывающимся днищем 5 установлена цепная завеса 3.Насыпной складформируется, например, а втоса мосвалами 14, Бункерная емкость 2 монтируется вдоль всего конвейерного поезда 6 из отдельных секций, передвигающихся на лыжах с установкой опорной рамы 10 на подсыпку 15.Устройство работает следующим образом.По откосу уступа, на месте расположения временного склада 1 горной массы, авто- самосвалами 14 производят подсыпку 15, на которую опираются боковые опорные рамы 10 всех секций перегрузочного устройства.Затем в выдвинутом положении штока пневмоцилиндра 12, когда верхняя часть 7 подвижной боковой стенки занимает горизонтальное положение, на ее насыпают слой горной массы, например, экскаватором или погрузчиком и...

Номер патента: 1092116

Опубликовано: 15.05.1984

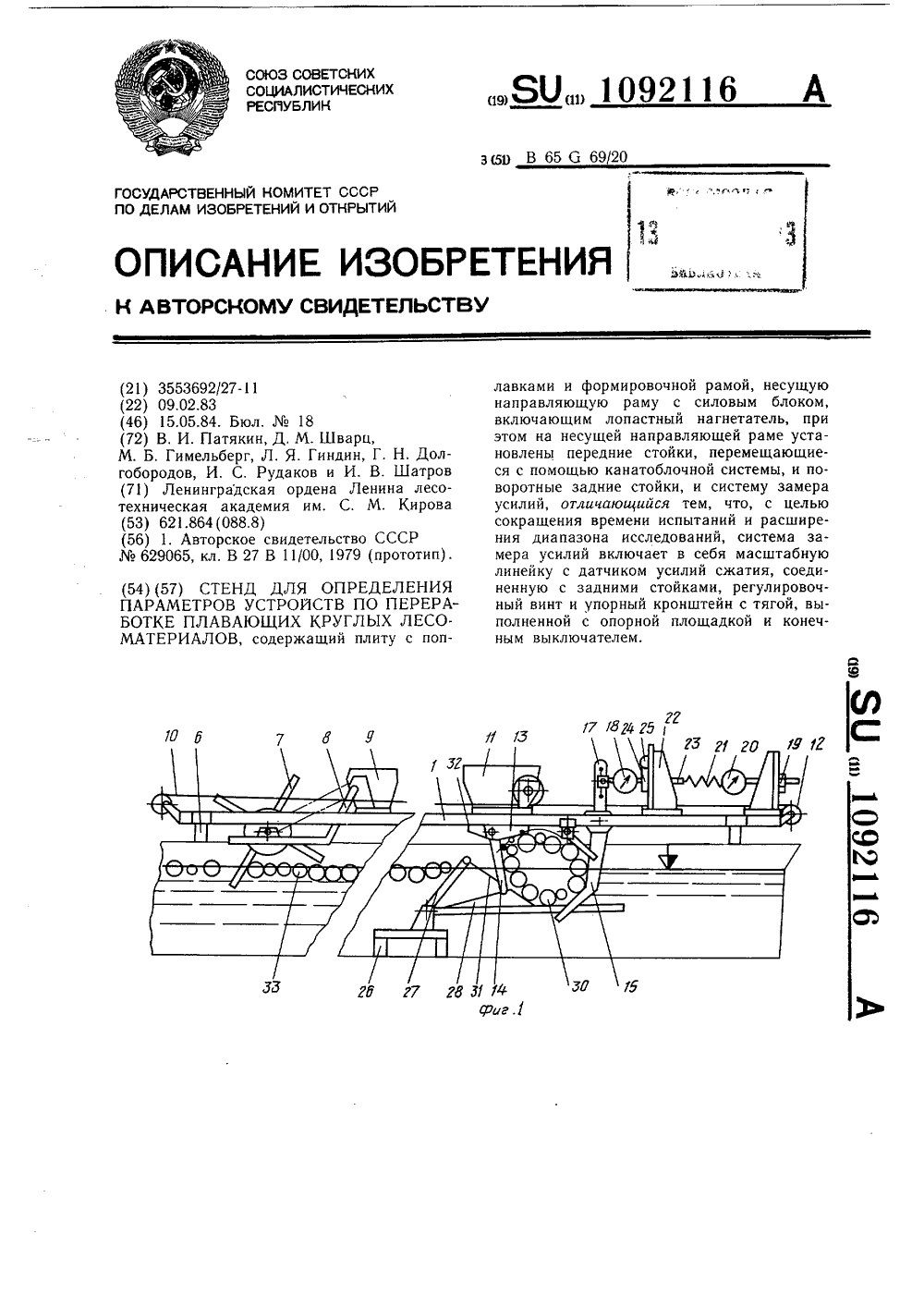

Авторы: Гимельберг, Гиндин, Долгобородов, Патякин, Рудаков, Шатров, Шварц

МПК: B65G 69/20

Метки: круглых, лесоматериалов, параметров, переработке, плавающих, стенд, устройств

...усилий, которая включает установ 1 О 15 2025 3035 40 45 50 ленную на балке 16 масштабную линейку 17, смонтированный на ней электрический датчик усилий сжатия 18, регулировочный винт 19 с электрическим датчиком фиксируемого усилия 20, пружину 21, упорный кронштейн 22, смонтированный на площадке 4, и специальную тягу 23 с опорной площадкой 24, на которой установлен конечный выключатель 25, плиту 26 с двумя поплавками 27 и и формировочной рамой 28. Стенд оборудован фотоаппаратом 29, установленным против застекленного окна стенки бассейна, и не показанными на чертежах системой управления и регистрирующим устройством (осциллографом) .Устройство работает следующим образом.Регулировочным винтом 19 по показаниям датчика 20 устанавливают...

Номер патента: 1092117

Опубликовано: 15.05.1984

Авторы: Гулидов, Орлов, Осипов, Погорелов, Соловьев

МПК: B65G 69/20

Метки: воде, лесоматериалов, сортировки

...ролики 14, 15и гайки на вращающихся винтах2, 13,В понтонах имеются ниши 16 с направляющими, по которым может перемещаться плавучая балка 4 вниз и вверх, За понтонамиустанавливается направляющая металлическая сетка 17 под углом ы 4 35 к поперечной оси коридора, при котором выполнено условие 1 д= 1, где- коэффициенттрения между лесоматериалами и металлической сеткой. Направляюш" сетка, имеющая ячейки 8 х 80 мм, перекрывает кори 50дор, по которому перемешается по воде поперечная шеть бревен 18 и некондиционныс,есоматериалы и бревна с недостаточной плавучестью 19.Если глубина реки в месте расположения устройства 3 м, то направляющая сеткаустанавливается высотой до дна реки, если глубина 3 м, то направляющая сетка устанавливается высотой...

Номер патента: 1092118

Опубликовано: 15.05.1984

Авторы: Гордеев, Манько

МПК: B65G 69/22

Метки: погрузочно-разгрузочная, рампа

...трубопроводов 9 и 10, которые между собой соединены предохранительным клапдно 1 10 и встцл( м 17.Е кджл(" цц трооцроводов 9 и 10. ц ( 1: , (Ветствсцгц гцдоодхк( х, 1, 8 и(:;д О:,;с)ь дяцлсция В тГ:б(провод 1 Ирез вентиль 22 сосдц 1)с(. цодц(тывдющим мдслобаком 4.1 огрузочно-разгоузочная рампа работает следующим образом.При выезде погрузчика с грузом из вагона ца платформу 1 он проезжает черезповоротный круг 3.При технологической необходимости Водитель устанавливает груз на опорный круги отъезжает на наклонную площадку 2,наклоняя ее до уровня пола платформы давлением задних колес, сжимая при этом НГ(ц -В(,цой гидроцилцндр 11 и гидроцилцц(1 (2с ги,рОЗ кк,1 ул 5(тором 13,Масло из нижней полости гидроии 1 Чдрд 11 ;(ступает по...

Номер патента: 271366

Опубликовано: 23.05.1984

Авторы: Реуцкий, Щетинин

МПК: B65G 65/34

Метки: бесконтейнерной, отправки, проб, пульпы, трубопроводу

...пробы в 5 транспортном трубопроводе в предлагаемом устройстве выпускной клапан выполнен в виде эластичной пробки, укрепленной на конце штока диафрагмового привода, рабочая камера кото О рого совмещена с емкостью накопления пробы.На чертеже изображено описываемое устройство.Оно состоит из емкости 1 для накоп"5 ления поступившей от автоматического пробоотборника пульпы, впускного клапана 2 и выпускного клапана 3, изготовленных в ниде эластичных пробок и связанных посредством штоков 4 и 5 с диафрагмами 6 и 7.Пружина 8 отжимает впускной кла" пан 2 вместе с диафрагмой 6, открывая вход пульпе по каналу 9, а пружина 10 прижимает выпускной клапан 3 к выходу в трубопровод 11, закрывая ВНИИПИ Заказ 39 ираж 843 Подписно филиал ЛПП Ъатенг",Г...

Номер патента: 1093626

Опубликовано: 23.05.1984

Авторы: Галынский, Орлов, Панов, Свинарев

МПК: B65G 65/02

Метки: вагонов, выгрузки, грузов, крытых, штучных

...управляемая (кулачковая) муфта предельного момента 9 с пружиной 10 сжатия, взаимодействующая с канатным барабаном 11. На раме 1 смонтирован портал 12, поперечная балка 13 которого снабжена , флюгером 14 с направляющим канатным блоком 15, расположенным над приемным барабаном 5 с возможностью поворота в горизонтальной плоскости.Канат 16, огибающий направляющий канатный блок 15 и отклоняющие блоки 17 и 18, одним своим концом закреплен на канатном барабане 11, а другим связан с грузозахватной траверсой 19. К раме 1 посредством шарниров 20 прикреплен откидной приемный помост 21, Рычаг,22 управления муфтой 9 предельного момента снабжен подпружиненной защелкой 23, установленной с возможностью ее сопряжения с прорезью 2450 Предлагаемое...

Номер патента: 1093634

Опубликовано: 23.05.1984

Авторы: Гаврилюк, Клейнерман, Мамалыга, Печеник, Попович, Приседский, Прядко

МПК: B65G 15/00

Метки: конвейера, ленточного, магнитно-фрикционный, электропривод

...- площадь и величина немагнитного зазора между полюсними наконечниками магнитов и ферромагнитными элементами грузонесущего органаК - коэффипиент схемы выходного напряжения выпрямителя;к. щз ш ий конфигурацию магнитной цепи магнитов и ферромагнитных элементов грузонеСУ щего органа;- радиус барабана и передаточ-, ное чйсло редуктора приводной станции;9 - КПЙ механической переМчйМр - коэффициент трения грузонесу- щею органа о тяговый.На фиг. 1 изображен магнитночуик ционный электропривод ленточного конвейера, общий вид; на фиг. 2 - блок-схема электропривода.Магнитно-фрйкциониый электрсаривод ленточного конвейера содержит магниты 1, приводную станцйю 2 (фиг. Х) с асинхронным двигателем 3 с фазным ротором (фиг, 2), механически сиьзе-...

Номер патента: 1093635

Опубликовано: 23.05.1984

Авторы: Фатеев, Юдин

МПК: B65G 15/26

Метки: конвейер, ленточный, телескопический

...известного конвейера довольно сложна и дорога в изготовлении, что обусловлено наличием шестерен в узлах соединения парал 55 лелограммных рычажных механизмов.Целью изобретения является упроще-,ние конструкции конвейера. Поставленная цель достигается тем, что в телескопическом ленточном конвейере, содержащем грузонесущую ленту, огибающую приводной и отклоняющие барабаны, установленные на неподвижной и подвижной рамах, соединенных между собой параллелограммными рычажными механизмами и поперечными штангами с катками по концам, установленными на направляющих, параллелограммные рычажные механизмы соединены между собой посредством вертикальных шарниров, установленных на поперечных штангах, и двух пар симметрично расположенных...

Номер патента: 1093636

Опубликовано: 23.05.1984

Авторы: Горбунов, Елманов, Кретов

МПК: B65G 15/42

Метки: конвейер, крутонаклонный, ленточный

...увеличиваются габариты конвейера, Не исключено задевание перего" родками роликов в случае нестабильного положения на холостой ветви, чтоможет привести к поломке перегородок,11 елью изобретения является обеспечение устойчивого положения перего родок на холостой ветви конвейера иуменьшение его габаритов по высоте.Поставленная цель достигается тем,что в крутонаклонном ленточном конвейере, содержащем огибающую приводной ии натяжной барабаны ленту с установленными на ней поворотными поперечными перегородками, размещенными сдвух сторон относительно продольнойоси ленты и закрепленными в центральной части ленты осями, оси установлены перпендикулярно плоскости ленты,а перегородки выполнены Г-образными,при этом конвейер снабжен...

Номер патента: 1093637

Опубликовано: 23.05.1984

Автор: Еременко

МПК: B65G 17/00

Метки: гравитационный, конвейер

...наклонной направляющей установлена соответствующая каретка.Кроме того, регулирующее приспособление выполнено в виде опорных роликов, каждый из которых установлен на соответствующей каретке с возможностью перемещения по соответствующим вертикальным направляющим.На фнг. 1 представлена схема рабо-. ты гравитационного конвейера; на фиг, 2 - схема работы гравитационного конвейера с паразитным грузом; на .фиг. 3 - гравитационный конвейер, общий вид; на фиг. 4 - сечение А-А на "фиг. 3; на фиг. 5 - сечение Б-Б на фиг. 3; иа фиг. 6 - выносной элемент 1 на фиг. 5,Гравитационный конвейер состоитиз ходового пути и груэоносителя 1на колесах, причем ходовой путь выпол.нен в виде двух наклонных направляющих 2 и 3 с противоположно-направленными...

Номер патента: 1093638

Опубликовано: 23.05.1984

Авторы: Кисленков, Пертен

МПК: B65G 17/00

Метки: вертикальный, грузов, конвейер, штучных

...соскакивания тяговыхэлементов. Поставленная цель достигается в вертикальном конвейеры для штучных гру 45 зов, включающем раму с установленными на ней приводными, натяжными и отклоняющими шкивами, две пары тяговых элементов, охватываюпвх шкивы, соединительные элементы, связанные концами с парами тяговых элементов, и грузо" несущие платформы, состоящие иЬ жестких параллельных реек, закрепленных на двух отрезках гибкой ленты, связанных концами с соединительными элементами, тяговые элементы выполнены в виде упругих металлических лент с полыми сферическими выступами, имеющими с обратной стороны впадины, а шкивы выполнены с пазами, параллельными оси их вращения, при этом одни из шкивов допсяшительно имеют сферические углубления, выполненные с...

Номер патента: 1093639

Опубликовано: 23.05.1984

Авторы: Атращенок, Каждан

МПК: B65G 17/00

Метки: конвейер

...на каретках по однорельсоному пути, и закрепленные на ием опоры с несущими платформами и опорными роликами, взаимодействующими с направляющими путями, каждая опора выполнена н виде верхнего и нижнего кронштейнов с пазами и стойки, концы которой посредством шарниров расположены н пазах кронштейнов с возможностью перемещения, кроме того, один иэ щарнирон каждой стойки выполнен цилиндрическим, а другой шаровым. 5 10 15 20 25 35 На фиг.изображено устройство, вид спереди; на фиг. 2 - вертикальный разрез А-Ана фиг. 1; на фиг. 3 и 4 - продольные горизонтальные разрезы Б-Б и В-В на фиг. 2.Конвейер содержит тяговый орган 1, перемещающийся на каретках.2 по однорельсовому пути 3. На тяговом органе 1 закреплены оцоры с несущими...

Номер патента: 1093640

Опубликовано: 23.05.1984

Авторы: Батров, Шилин

МПК: B65G 17/06

Метки: грузоведущий, конвейер

...установленной на каждой каретке подпружиненной полэушки с копиром и пальцем, расположенным с возможностью взаимодействия с упорами, причем ролик смонтирован на каждом толкателе с возможностьювзаимодействия с соответствующим копиром.На фиг. 1 представлен груэоведущий конвейер, общий вид; на фиг. 2узелна фиг. 1; на фиг, 3 - узелна фиг. 1.Грузоведущий конвейер содержитбесконечно замкнутый в вертикальнойплоскости тяговый орган 1, на котором закреплены толкатели 2 на каретках 3, отклоняющий механизм 4, направляющие 5 и установленные вдольних упоры 6.Отклоняющий механизм 4 в своюочередь состоит из ролика 7 и подпружиненной ползушки 8, ксторая наклонно установлена на каждой карет"ке 3, причем подпружиненная ползушка 8 снабжена копиром 9...

Номер патента: 1093641

Опубликовано: 23.05.1984

Авторы: Вунукайнен, Даниленко, Дейнеко

МПК: B65G 17/12

Метки: конвейер, пластинчатый

...по нап авляющим с откло"няющими выемками 2Недостатком известного пластинчатого конвейера является возможностьзаедания шарниров промежуточных эвеньев при малых усилиях их поворота,что снижает надежность конвейера.Целью изобретения является повышение надежности в работе,Указанная цель достигается тем, что в пластинчатом конвейере, включающем концевые звездочки и огибающий их тяговый орган, связанный череэ шарнирно установленное на немпромежуточное звено с грузонесущимипластинами, перемещающимися на кон"цах по направляющим с отклоняющимивыемками, каждое промежуточное звеновыполнено в виде водила с пазом,одинконец которого связан с груэонесущейпластиной посредством дополнительного шарнира, при этом водило дополнительно связано с тяговым...

Номер патента: 1093642

Опубликовано: 23.05.1984

Авторы: Бакман, Дуда, Темиртасов, Толысбаев, Фрезоргер

МПК: B65G 17/20

Метки: грузом, конвейер, транспортирования, троллеев

...Недостатком известного техиичес-кого решения является то, что уйорофсекатель воздействует на бугелитроллеев, отклонение высотыкоторыхЗОколеблется в пределах 20-25 мм, чтоприводит к заклиниванию высоких траллей и проскакиванию низких, а этоснижает. надежность работы конвейера,, нарушает ритм и приводит к частым 35остановкам конвейера.Целью изобретения является обеспечение надежности:и непрерывностиработы конвейера вне зависимости отвысоты бугелей троллеев. 40Цель достигается тем, что в кон:вейере для транспортирования тролеевс грузом, включающем подвесной путьи механизм поштучной вьЩачи с упором,отсекателем, механизм поштучной вцда 45 чи снабжен коромыслом и тягой, соеди ненной с упором-отсекателем, выполненным в виде установленного на...

Номер патента: 1093643

Опубликовано: 23.05.1984

Авторы: Каплун, Клейнбург, Попивкер

МПК: B65G 17/36

Метки: ковшовый, конвейер

...улучшения разгрузки ковшей,Цель достигается 1 ем, что в ковшовом конвейере, включающем раму,две бесконечные тяговые цепи с закрепленными на них ковшами коробчатойформы и привод, передние стенки ковшей шарнирно закреплены на днищахс воэможностью откидывания в направ30ленни предыдущего ковша, подпружннены.в направлении движения тяговыхцепей и снабжены боковыми щеками,параллельными боковым стенкам ковшей. 35На фиг. 1 схематически изображенковшовый конвейер, общий вид; нафиг. 2 - схема разгрузки конвейера;на фиг. 3 " узелна фиг. 1,Ковшовый конвейер состоят иэ рамы 1 с закрепленными на ней звездочками 2, тяговых цепей 3, к которымшарнирно прикреплены ковши 4 с заднейстенкой 5, и привода б. Передняя стенка 7 каждого ковша 4 выполнена с...

Номер патента: 1093644

Опубликовано: 23.05.1984

Авторы: Вепринцев, Колояров, Леонтьев

МПК: B65G 23/26

Метки: конвейера, ленты, наклонного, тормоз-ловитель

...ленте через пару трения - приводной багабан - лента, а не непосредственно на ленту.Известны ловители ленты, содержащие раму, на которой установлены два прижима с защелками и боковыми роликами, срабатывающие только при обрыве ленты и осуществляющие захват иторможение ленты 3,Однако они не могут быть использованы для.аварийного торможения в ука"занных случаях, так как срабатьваюттолько от сигнала датчика обрыва лентыеЦелью изобретения является повыше" ние надежности и скорости торможения ленты.Поставленная цель достигается тем,что тормоз-ловитель ленты наклонногоконвейера, содержащий оперативныйтормоз, состоящий из тормозного шкива, тормозных колодок и привода срычажной системой, а также ловительленты, состоящий из рамы, на...

Номер патента: 1093645

Опубликовано: 23.05.1984

Авторы: Куприн, Марянчиков, Цяпко

МПК: B65G 23/38

Метки: конвейера, привод

...истечении жидкости из сифоннойтрубки.Причем с целью предотвращенияразбрызгивания жидкости сборник жид"кости выполнен с резервуаром в видестакана, внутри которого расположендругой конец сифонной трубки,55На Фиг. 1 показана схема приводаконвейера; на Фиг. 2 - вид А нафиг. 1,Привод конвейера содержит источник подачи жидкости - мерную емкость 1, установленную при помощи цапфы 2 на опоре З,и гидропульсатор, выполненный в виде жестко закрепленной в мерной емкостиодним концом сиФонной трубки 4 с насадком 5. При этом мерная емкость 1 установлена с возможностью ее отклонения при истечении жидкости из сифонной трубки 4. К сифонной трубке 4 подвешен груз 6, предназначенный для совмещения центра тяжести привода с точкой С,К грузу 5 присоединена...

Номер патента: 1093646

Опубликовано: 23.05.1984

Авторы: Бержигалов, Тетельман

МПК: B65G 23/40

Метки: конвейера, привод, шагового

...на валу с возможностью вращения относительно него шестерней, связанной с силовым цилиндром посредством рейки, нри этом водило выполнено в виде жестко соединенных ведущего и ведомого дисков,,причем ведущий диск жестко связанс шестерней, а ведомый диск установлен на ступице храпового колеса свозможностью поворота отнрсительнонее, при этом собачка и храповое ко"лесо расположены между ведущим и ведомым дисками,Кроме того, храпоное колесо ныпол.нено однозубым,На фиг. 1 изображен шагоный конвейер с приводом, общий вид; нафиг. 2 - разрез А-А на фиг. 1; нафиг. 3 - разрез Б-Б на фиг. 25 Привод шагового конвейера содержит неподвижно закрепленный на основании гидроцилиндр 1 периодическихугловых перемещений, шток которогосоединен...

Номер патента: 1093647

Опубликовано: 23.05.1984

Авторы: Саблин, Скрипай

МПК: B65G 25/00

Метки: конвейер, шаговый

...а основаниеснабжено опорой, установленной с возможностью регулирования ее по высоте,при этом ролик установлен с возможностью возвратно-поступательногоперемещения по опоре.Причем механизм регулирования опоры по вщсоте выполнен в виде домкратов,При этом опора выполнена в видепластины,Кроме того, подвижная планка всредней части подпружинена к основанию посредством амортизатора,На фиг. 1 изображена кинематическая схема предлагаемого конвейера;на фнг. 2 - траектории различных точек подвижной планки относительнонеподвижной направляющей; на фиг.3 разрез А-А на фиг,1,2Конвейер содержитподвижную планку 1 (фиг,1) , которая в точке Б шарнирно связана с эксцентриковым приводом 2, который в точке А шарнирно 5 связан с неподвижным основанием...
