Устройство для улавливания ленты конвейера в случае ее обрыва

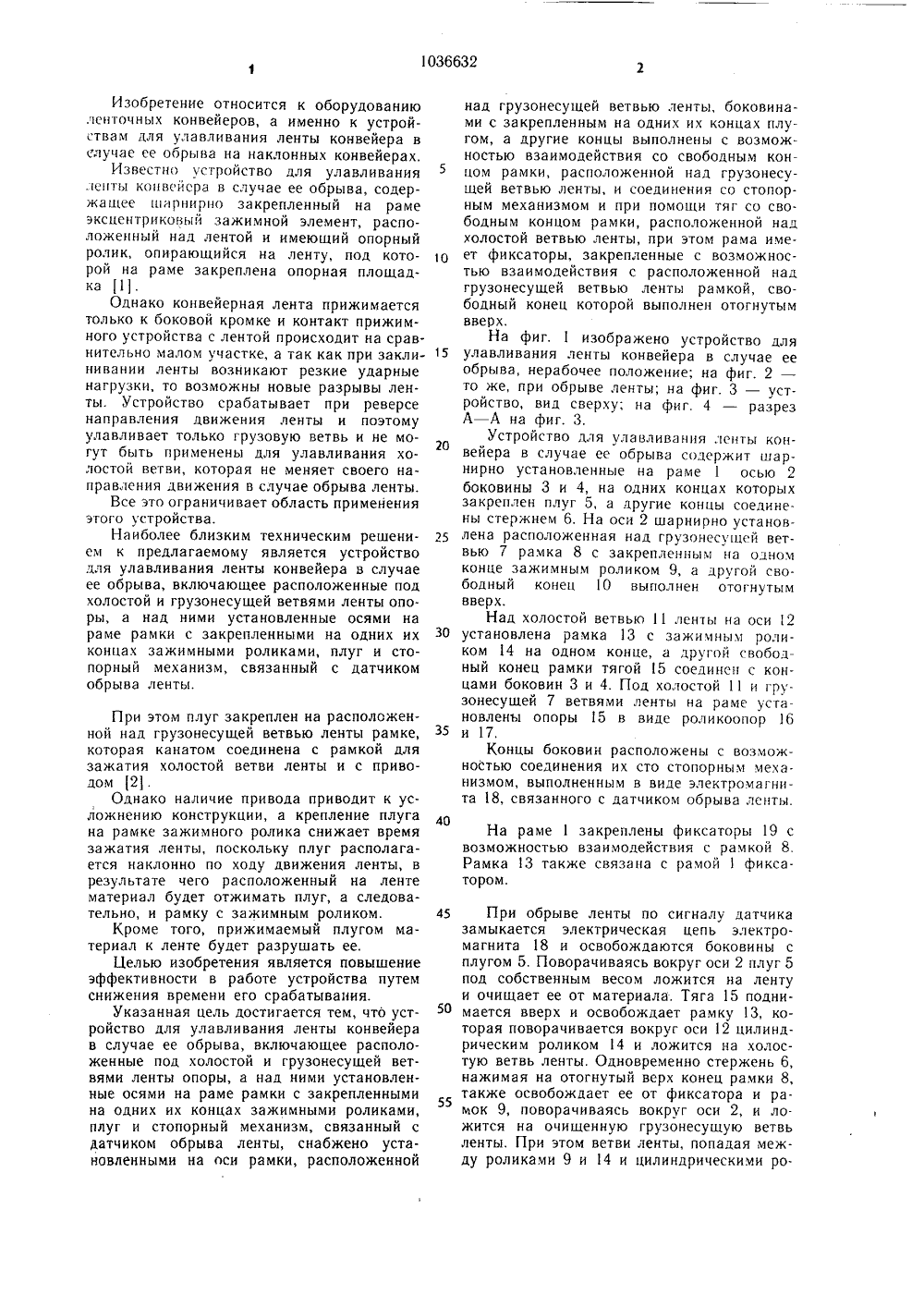

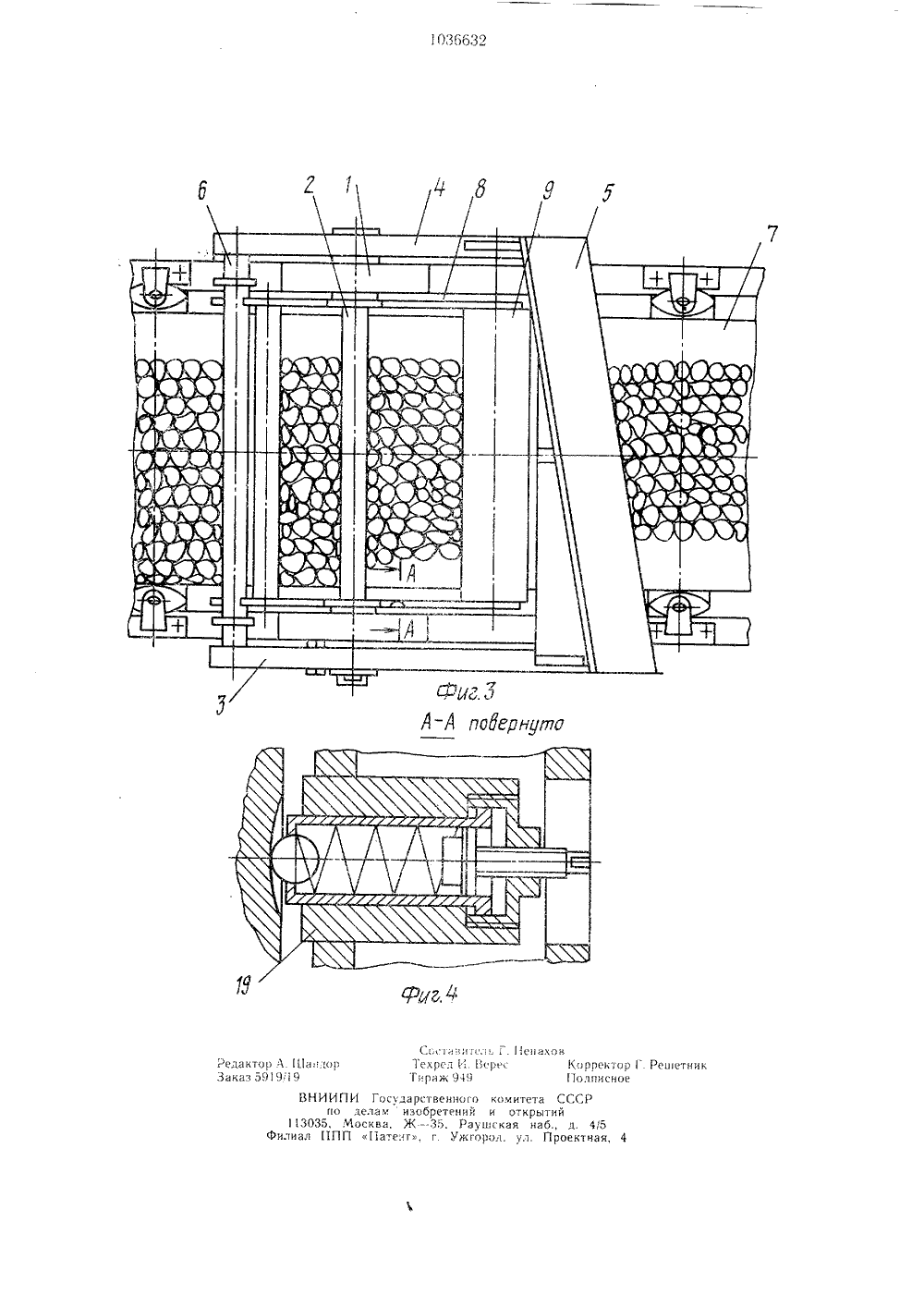

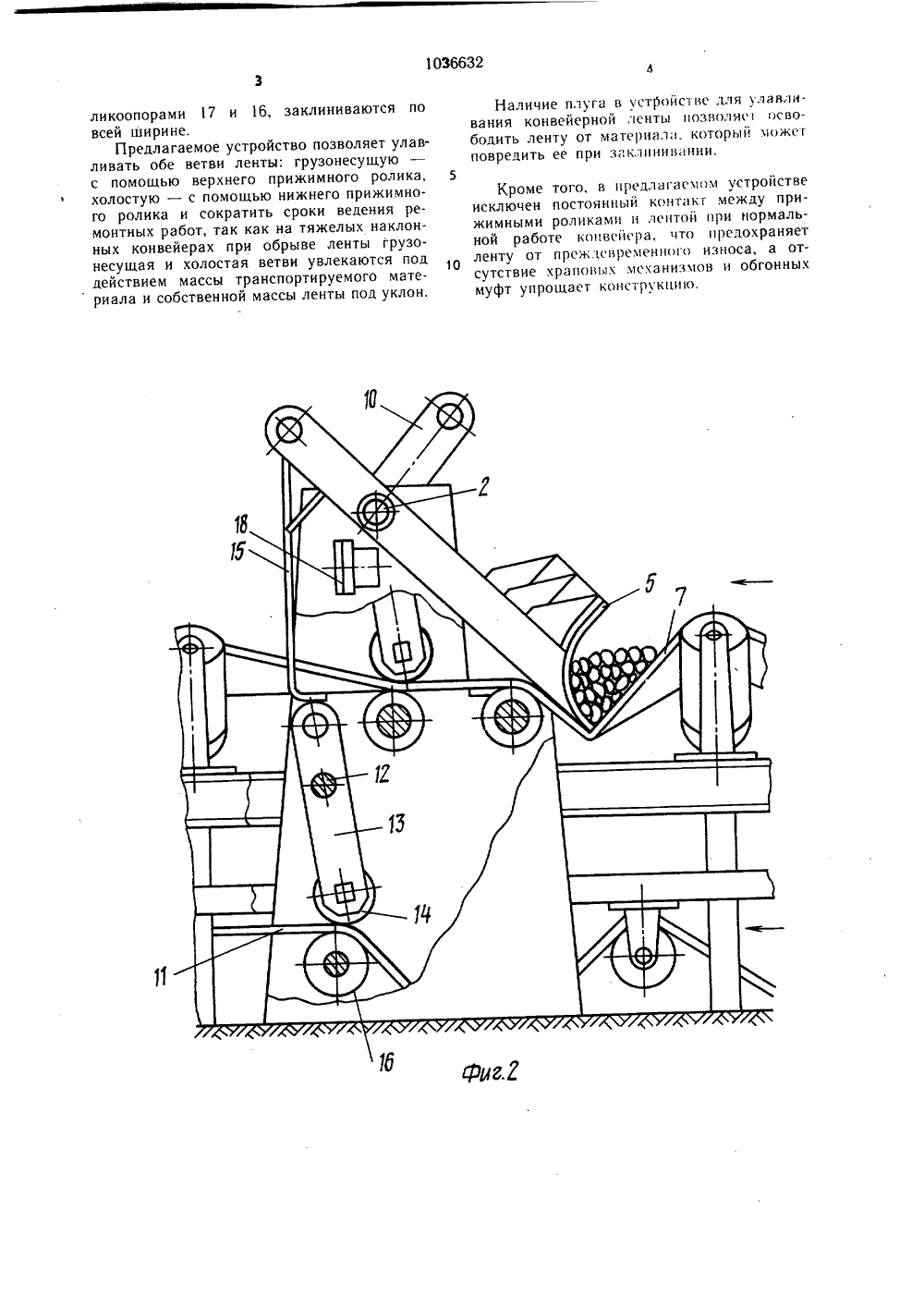

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК з(59 В 65 б 43 ИСАНИЕ ИЗОБРЕТЕНИ РСКОМУ СВИДЕТЕЛЬСТВУ К концах зажимными роликами, плуг и стопорный механизм, связанный с датчиком обрыва ленты, отличающееся тем, что, с целью повышения эффективности в работе путем снижения времени его срабатывания, оно снабжено установленными на оси рамки, расположенной над грузонесущей ветвью ленты, боковинами с закрепленным на одних их концах плугом, а другие концы выполнены с возможностью взаимодействия со свободным концом рамки, расположенной над грузонесущей ветвью ленты, и соединения со стопорным механизмом и при помощи тяг со свободным концом рамки, расположенной над холостой ветвью ленты, при этом рама имеет фиксаторы, закрепленные с возможностью взаимодействия с расположенной над грузонесущей ветвью ленты рамкой, свободный конец которой выполнен отогнутым вверх. ОСУДАРСТВЕННЫЙ КОМИТЕТ СССР О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(71) Джезказганский научно-исследовательский и проектный институт цветной металлургии(Я) (57) УСТРОЙСТВО ДЛЯ УЛАВЛИВАНИЯ ЛЕНТЫ КОНВЕЙЕРА В СЛУЧАЕ ЕЕ ОБРЫВА, включающее расположенные под холостой и грузонесущей ветвями ленты опоры, а над ними установленные осями на раме рамки с закрепленными на одних ихПри этом плуг закреплен на расположенной над грузонесушей ветвью ленты рамке, которая канатом соединена с рамкой для зажатия холостой ветви ленты и с приводом 2 .Однако наличие привода приводит к усложнению конструкции, а крепление плуга на рамке зажимного ролика снижает время зажатия ленты, поскольку плуг располагается наклонно по ходу движения ленты, в результате чего расположенный на ленте материал будет отжимать плуг, а следовательно, и рамку с зажимным роликом.Кроме того, прижимаемый плугом материал к ленте будет разрушать ее,Целью изобретения является повышение эффективности в работе устройства путем снижения времени его срабатывания.Указанная цель достигается тем, что устройство для улавливания ленты конвейера в случае ее обрыва, включающее расположенные под холостой и грузонесущей ветвями ленты опоры, а над ними установленные осями на раме рамки с закрепленными на одних их концах зажимными роликами, плуг и стопорный механизм, связанный с датчиком обрыва ленты, снабжено установленными на оси рамки, расположенной 35404550 Изобретение относится к оборудованию ленточных конвейеров, а именно к устройствам для улавливания ленты конвейера в случае се обрыва на наклонных конвейерах.Известно устройство для улавливания ленты конвейера в случае ее обрыва, содержащее шарнирно закрепленный на раме эксцентриковый зажимной элемент, расположенный над лентой и имеющий опорный ролик, опираюШийся на ленту, под кото рой на раме закреплена опорная площадка 1.Однако конвейерная лента прижимается только к боковой кромке и контакт прижимного устройства с лентой происходит на сравнительно малом участке, а так как при закли нивании ленты возникают резкие ударные нагрузки, то возможны новые разрывы ленты. Устройство срабатывает при реверсе направления движения ленты и поэтому улавливает только грузовую ветвь и не мо 20 гут быть применены для улавливания холостой ветви, которая не меняет своего направления движения в случае обрыва ленты.Все это ограничивает область применения этого устройства.Наиболее близким техническим решени ем к предлагаемому является устройство для улавливания ленты конвейера в случае ее обрыва, включающее расположенные под холостой и грузонесушей ветвями ленты опоры, а над ними установленные осями на раме рамки с закрепленными на одних их 0 концах зажимными роликами, плуг и стопорный механизм, связанный с датчиком обрыва ленты,над грузонесушей ветвью ленты, боковинами с закрепленным на одних их концах плугом, а другие концы выполнены с возможностью взаимодействия со свободным концом рамки, расположенной над грузонесушей ветвью ленты, и соединения со стопорным механизмом и при помощи тяг со сво. бодным концом рамки, расположенной над холостой ветвью ленты, при этом рама имеет фиксаторы, закрепленные с возможностью взаимодействия с расположенной над грузонесушей ветвью ленты рамкой, свободный конец которой выполнен отогнутым вверх.На фиг. 1 изображено устройство для улавливания ленты конвейера в случае ее обрыва, нерабочее положение; на фиг. 2 - то же, при обрыве ленты; на фиг. 3 - устройство, вид сверху; на фиг. 4 - разрез А - А на фиг. 3.Устройство для улавливания ленты конвейера в случае ее обрыва содержит шарнирно установленные на раме 1 осью 2 боковины 3 и 4, на одних концах которых закреплен плуг 5, а другие концы соединены стержнем 6, На оси 2 шарнирно установлена расположенная над грузонесушей ветвью 7 рамка 8 с закрепленным на одном конце зажимным роликом 9, а другой свободный конец 10 выполнен отогнутым вверх.Над холостой ветвью 11 ленты на оси 12 установлена рамка 13 с зажимным роликом 14 на одном конце, а другой свободный конец рамки тягой 15 соединен с концами боковин 3 и 4. Под холостой 11 и грузонесушей 7 ветвями ленты на раме установлены опоры 15 в виде роликоопор 16 и 17,Концы боковин расположены с возможностью соединения их сто стопорным механизмом, выполненным в виде электромагнита 18, связанного с датчиком обрыва ленты. На раме 1 закреплены фиксаторы 19 с возможностью взаимодействия с рамкой 8. Рамка 13 также связана с рамой 1 фиксатором.При обрыве ленты по сигналу датчика замыкается электрическая цепь электромагнита 18 и освобождаются боковины с плугом 5. Поворачиваясь вокруг оси 2 плуг 5 под собственным весом ложится на ленту и очищает ее от материала. Тяга 15 поднимается вверх и освобождает рамку 13, которая поворачивается вокруг оси 12 цилиндрическим роликом 14 и ложится на холостую ветвь ленты, Одновременно стержень 6, нажимая на отогнутый верх конец рамки 8, также освобождает ее от фиксатора и рамок 9, поворачиваясь вокруг оси 2, и ло. жится на очишенную грузонесушую ветвь ленты, При этом ветви ленты, попадая между роликами 9 и 14 и цилиндрическими роликоопорами 17 и 16, заклиниваются по всей ширине.Предлагаемое устройство позволяет улавливать обе ветви ленты: грузонесущую с помощью верхнего прижимного ролика, ф холостую - с помощью нижнего прижимного ролика и сократить сроки ведения ремонтных работ, так как на тяжелых наклонных конвейерах при обрыве ленты грузо- несущая и холостая ветви увлекаются под действием массы транспортируемого мате риала и собственной массы ленты под уклон. Наличие плуга в устройстве для улавливания конвейерной ленты позволжосвободить ленту от материал. который может повредить ее при заклинивании.5Кроме того, в предлагаемом устройствеисключен постоянный контакт между прижимными роликами и лептой при нормальной работе конвейера, что предохраняет ленту от прсждсвременнн о износа, а отсутствие крановых механизмов и обгонных муфт упрощает конструкнию.Сга лип гель Р. 1 сТехрсл И. ВереТирана 949 хов Регнетник комитет и открь шская на )од, ул,Редактор А г 1 и ндо рЗаказ 5919 19ВНИИПИпо де3035, МоеФилиал ППП1 осударственного ам изобретений ва, Ж - -35, Ра 1 1 атент):, г. Уж го КорпектоПопписноСССРтийб., д. 45Проектная, 4
