Номер патента: 1017572

Опубликовано: 15.05.1983

Авторы: Бейзым, Мордвинцев, Чехонадский

МПК: B62B 3/02

Метки: грузов, тележка, транспортирования, штучных

...плече Г-образного рычага.На фиг. 1 показана тележка, вид сбоку, перед загрузкой; на фиг. 2 - то же, при 15 20 25 30 35 40 45 50 55 транспортировке груза; на фиг. 3 - механизм подъема грузовых вил (узел 1 на фиг. 2) Тележка содержит грузовые вилы 1, ходовые колеса 2 и механизм подъема грузовых вил, выполненный в виде поворотного Г-образного рычага 3, на одном плече которого установлено опорное колесо 4 тележки, а на другом - педаль. Перекладины 5 шарнирно соединены с передними и задними угловыми стойками 6 и 7 и снабжены строповочными петлями 8 и рукоятками 9. На свободных концах грузовых вил 1 выполнены захваты 10, взаимодействующие с поперечиной 11 передних стоек 6 (фиг. 2), а на задних стойках 7 смонтированы опоры 12 с защелками...

Номер патента: 1024344

Опубликовано: 23.06.1983

Авторы: Гольдман, Гольцекер, Гринберг, Николаев

МПК: B62B 5/02

Метки: колесного, орган, ходовой, шагающего, шасси

...на корпус тележки и транспортируемый объект. При транспортировке холодильников, стиральных машин, радиоаппара туры толчки крайне нежелательны.Цель изобретения - повышение плавности хода тележки,Поставленная цель достигается тем, 35что ходовой орган шагающего копесногошасси, содержащий шарнирно закрепленные на ступице радиальные рычаги с колесами на их свободных концах и размещенные между рычагами пластинчатые пру40дюжины,жестко связанные со ступицей с возможность скольжения их концов по рычагам .снабжен размещенными на ступице между радиальными рычагами ограничителями их 1поворота, на контактнрукяцих с рычагамиповерхностях которых закреплены упругие накладки.На чертеже изображен ходовой орган, общий вид,Орган содержит установленные...

Номер патента: 1025564

Опубликовано: 30.06.1983

Авторы: Вольфсон, Гильман, Клиорин, Фишбейн

МПК: B62B 1/22

Метки: грузов, одноосная, перевозки, ручная, тележка

...на которой закреплены шарнирно с возможностью поворота в продольной вертикальной плоскости Г-образные грузоне сущие элементы и жестко ограничители поворота последних 12.Недостатком известной тележки является неудобство использования при погрузке или Зо транспортировке ящиков, которые отличаются размером по ширине. При подхватывании узких ящиков выступающая часть опоры входит в следующий ряд ящиков, что мешает произвести наклон тележки с ящиками транспортирования. По этой причине вы ступающая часть опоры не позволяет загружать ящики вплотную к стене склада или кузова автомобиля, что приводит к нерациональному использованию полезной площади либо необходимости последующего смещения ящиков к стене вручную.Цель изобретения - улучшение...

Номер патента: 1025565

Опубликовано: 30.06.1983

Автор: Дудин

МПК: B62B 5/02

Метки: двухосная, тележка

...передних колес перед закаткой их на вторую ступеньку; на фиг. 8 - закатка передних колес тележки на вторую ступеньку, а передних на первую ступеньку лестницы; на фиг. 9 - положение коляски перед скатыванием ее с верхней ступеньки лестницы; на фиг. 1 О - установка опоры на вторую сверху ступеньку; на фиг, 11 - опускание передних колес на первую сверху ступеньку лестницы.Тележка оборудована шарнирно устанавливаемой на заднюю оськолесного шасси опорой 2, которая состоит из стоек 3 и подкосов 4 и 5 с жестко прикрепленной опорной дугой 6, радиус которой превыша ет радиус колеса 7 на высоту ступеньки 8 и короткая переходит в прямолийный упор 9. В местах перехода опорной дуги 6 впрямолинейный упор 9 шарнирно на осях 5 1 О установлен...

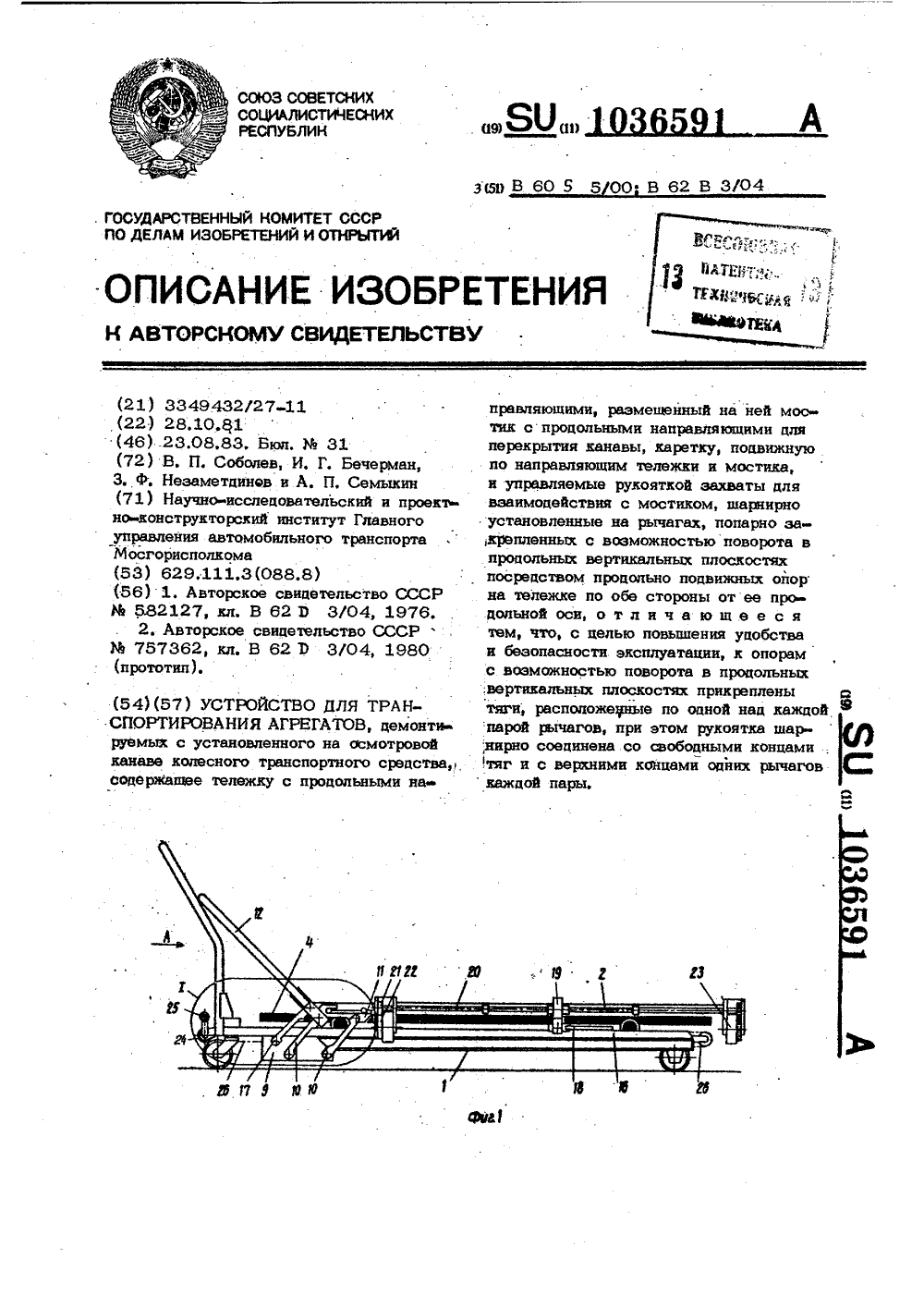

Номер патента: 1036591

Опубликовано: 23.08.1983

Авторы: Бечерман, Незаметдинов, Семыкин, Соболев

МПК: B60S 5/00, B62B 3/04

Метки: агрегатов, транспортирования

...подвижных опор на тележке по обе стороныот ее продольной оси к опорам с возможностью поворота в продольных вертикальных плоскостях прикреплены тяги, расположенные по одной над каждой парой рычагов, при этом рукоятка шарнирно соединена со свободными концами тяг и сверхними концами одних рычагов каждойпары,На фиг. 1 изображено устройство длятранспортирования агрегатов, общий вид;на фиг. 2 - вид А на фиг. 1; на фиг. 3 устройство в рабочем состоянии; на.фиг. 4 - узел Х на фиг. 1; на фиг, 5 узел 11 на фиг, 3.Устройство для транспортированияагрегатов содержит тележку 1, мостик 2 для перекрытия осмотровой канавы 3 и каретку 4. На тележке 1 и моотике 2 ймеются соответственно направляюшие 5 и 6 для перемещения кареъки 4.Мостик 2 представляет...

Номер патента: 1036607

Опубликовано: 23.08.1983

Авторы: Кузьмина, Субботин

МПК: B62B 3/04

Метки: контейнеров, перевозки, тележка

...на нее контейнеров со створ- ,.ичатыми днищами.Указанная цель достигается тем,что в тележке для перевозки коытейне -ров, содержащей установленную находовых колесах платформу, на боковых частях платформы в продольных вертикальных плоскостях попарно закреплены с возможностью взаимодействия сторцами ствОрок днища контейнеранаправляющие, установленные наклонно к платформе и друг от друга вкаждой паре,На фиг, ". изображена тележка сконтейнерс, Общий вид,ф на фиг. 2вид А на фиг, 1; на фиг. 3 - моментустановки на течежку контейнера,вид сб ку, на фиг. 4 - момент установки на тележку контейнера,. нид сторца,Тележка контейнера состоит изплатформы , установленной на ходо ных ко. - ,.ес .,; боковых частя.патфо-"ОпарнО жесткО закрепленыкло...

Номер патента: 1039779

Опубликовано: 07.09.1983

Авторы: Дороженко, Полежаев

МПК: B62B 3/00

Метки: ручная, тележка

...юбками 8, а под ними установлены пружины 9. Концы стоек 4 под косынками 3 нижней рамы 1 закреплены с помощью шайб и шплинтов 10. Поворотные устройства для легких ручных тележек для ремонтных работ в. качестве подставок не требуются. На нижней раме может быть закреплена дополнительная площадка (не обозначена) для возможной перевозки дополнительного оборудования и инструмента. Тележка работает. следующим образом.Все винтовые колеса 7 вывернуты до отказа вверх до упора в промежуточную раму 5. Под действием предварительно сжатых пружин 9 с напряженностью 10 - 15 кг все стойки. 4 находятся в верхнем положении до упора их снизу в нижнюю раму 1 ограничительными шайбами со шплинтами 10. Слесарь может на верхнюю площадку 6 рамы уложить инструмент...

Номер патента: 1039780

Опубликовано: 07.09.1983

Авторы: Черниговский, Шульгин

МПК: B62B 3/06

Метки: погрузочно-разгрузочная, тележка, транспортная

...транспортная тележка в момент начала погрузки контейнера, т.е. перед опрокидыванием его винтовым упором; на фиг. 2 - то же, вид сбоку; на фиг, 3 - то же, вид сверху; на фиг, 4 - то же, аксонометрия.Погрузочно-разгрузочная транспортная тележка содержит платформу 1 в виде стальной рамы, смонтированной на колесах 2, с выдвижным захватным органом, включающим ведущую звездочку 3 цепной передачи 4 с закрепленным на ней крючком 5, электродвигатель 6, передающий вращающий момент на ведущую звездочку 3, шарнир 7, позволяющий осуществлять поворот тележки, электродвигатель 8, передающий вращающий момент на ведущие колеса 2, кнопки управления 9 электродвигателями, опорный ролик 10, укрепленный на наклонной носовой части 11,...

Номер патента: 1041381

Опубликовано: 15.09.1983

Автор: Евилевич

МПК: B62B 7/06

Метки: детская, коляска, светлана, складная

...шарнирно закрепленный на стойках колес, подвижных в продольных вертикальных плоскостях 21.Недостатком известных колясок является неудобство складывания. Цель изобретения - улучшение удобства пользования коляской.Указанная цель достигается тем, что в детской складной коляске, содержащей имеющий подлокотники корпус, шарнирно закрепленный на стойках колес, подвижных в продольных вертикальных плоскостях, на боковинах корпуса закреплены направляю 041381 щие, а к стойкам колес шарнирно прикреплены рычаги, свободные концы которых посредством пропущенных в направляющихкорпуса тяг связаны с подлокотниками.На чертеже представлена предлагаемая коляска.Коляска содержит корпус, шарнирнозакрепленный на стойках 1 и 2, на которыхустановлены...

Номер патента: 1041382

Опубликовано: 15.09.1983

Авторы: Гилинская, Иванов, Кондратьев, Круглов, Нистратов, Рыбин, Урбанович, Шахназаров, Шилкин

МПК: B62B 13/06

Метки: сани, спортивные

...в задних из которых установлены стаканы, передний и задний кронштейны, каждый из которых имеет жестко связанные поперечиной стойки, установленные в соответствуюших проушинах полозьев и связанные с ними посредством горизонтальных поперечных осей, и закрепленные на кронштейнах лонжероны, несущие сиденье, а стойки переднего кронштейна оснащены амортизаторами, стойки заднего кронштейна снабжены амортизаторами, каждый из которых включает жгут, расположенный с возможностью охватывания торцовых поверхностей стойки в стакане полоза, при этом амортизатор каждой стойки переднего кронштейна представляет собой упругую пластину, размещенную в проушине полоза с возможностью охватывания боковых поверхностей стойки. На фиг. 1 изображены спортивные...

Номер патента: 1044528

Опубликовано: 30.09.1983

Автор: Гречков

МПК: B62B 1/22

Метки: грузов, перевозки, ручная, тележка, цилиндрических

...для,перевозки цилиндрических грузов, содержащая установленную на колесной оси П-образную раму с рукояткой и расположенные на ней упор и захватное приспособление для груза 11.Однако такая ручная тележка характеризуется сложностью конструкции и технического обслуживания:Цель изобретения.,.;, облегчение условий эксплуатации.Указанная цель достигается тем, что в ручной тележке для перевозки цилиндрических грузов, содержащей установленную на колесной оси П-образную раму с рукояткой и расположенные на ней упор и захватное приспособление для груза, захватное приспособление представляет из себя шарнирно закрепленный на раме подпружиненный относительно нее П-образный рычаг с отогнутыми вовнутрь рамы свободными концами, при этом указанный...

Номер патента: 1044529

Опубликовано: 30.09.1983

Авторы: Граф, Калистратов, Карманов, Ковтун

МПК: B62B 3/065

Метки: грузоподъемная, ручная, тележка

...и сообщенные через всасывавщие и нагнетательные клапаны оответственно с резервуаром и с подгоршнеВой полостьв гидроцилиндра, плунжерные насосы и переклвчатель режимов работы насосов, плунжер одного из насосов подпружинен, на плунжере другого насоса закреплена обойма, а на основании рукоятки управления установлены с возможностьк) поочередного взаимодействия с плунжерами насосов роликов, один из которых размешен в обойме плунжера и шагнирнс связан с последним.На фиг. 1 изображена тележка, общий вид; на фиг. 2 - передняя часть плунжерного насоса; на фиг. 3 - разрез Л А на фиг. 2; на фиг. 4 - разрез Б-Б на фиг. 3; на фиг. 5 - разрез В- В на фиг. 3; на фиг. 6 - разрез Г-Г на фиг. 2. рс(ЗОВЬ;С ВИЛЬр) П)И ТС,)ЕЖКИ С:Одъсмньми зилами...

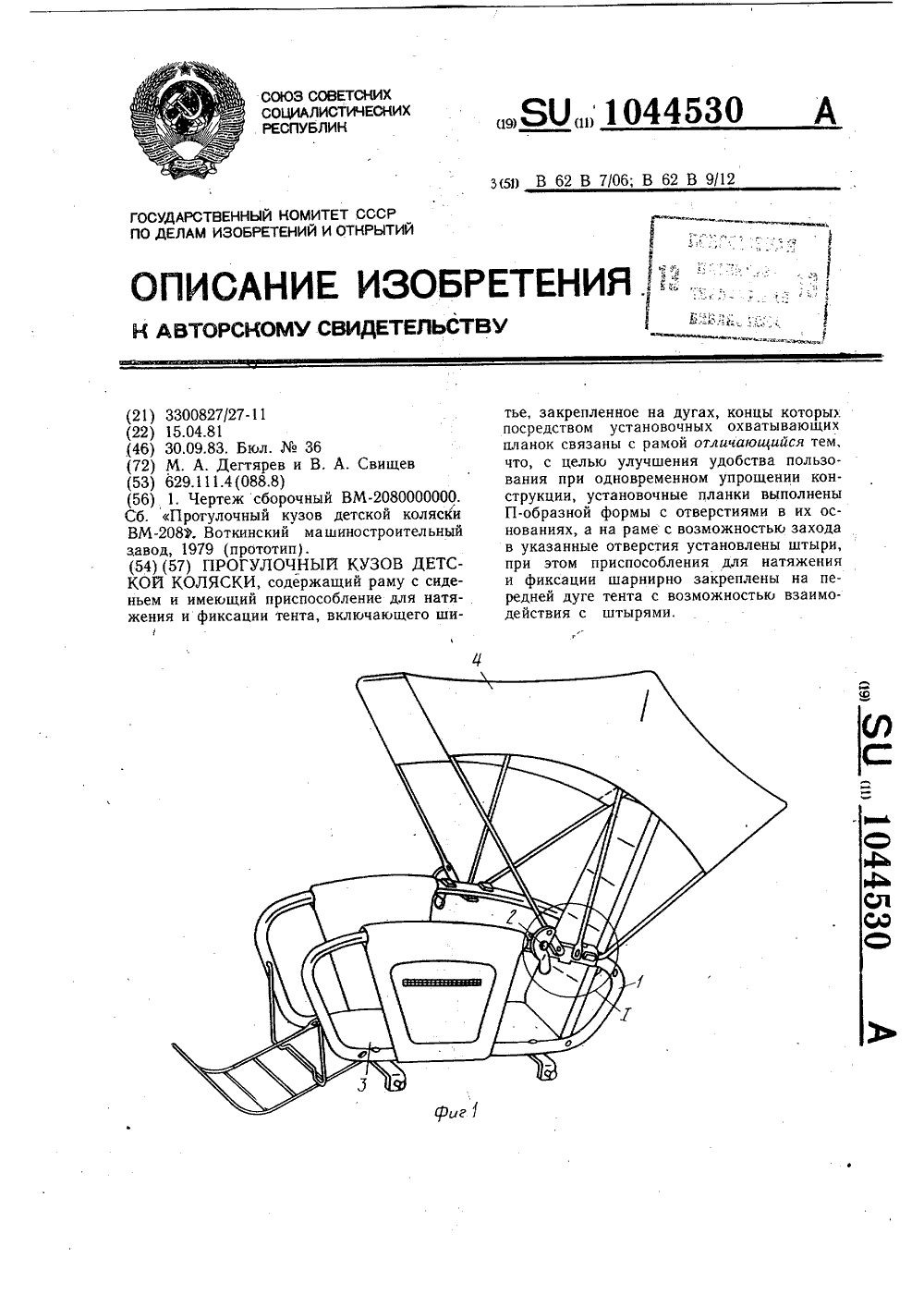

Номер патента: 1044530

Опубликовано: 30.09.1983

Авторы: Дегтярев, Свищев

МПК: B62B 7/06

Метки: детской, коляски, кузов, прогулочный

...коляски, содержащем раму с сиденьем и имеющим приспособление для натяжения и фиксации тента, включающего шитье, закрепленное на дугах, концы которых посредством устано вочных охватывающих планок связаны с рамой, установочные планки выполнены П-образной формы с отверстиями в их основаниях, а на раме с возможностью захода в указанные отверстия установлены штыри, при этом приспособления для натяжения и фиксации тента шарнирно закреплены на передней дуге тента с возможностью взаимодействия со штырями.На фиг. 1 изображен кузов, общий вид; на фиг. 2 - узел 1 фиг. 1; на фиг. 3 - зо то же, до натяжения тента; на фиг, 4 - сечение А-А на фиг. 2; на фиг, 5 - кузов со снятым тентом.Прогулочный кузов состоит из рамы 1 со штифтами 2, сиденья 3...

Номер патента: 1049319

Опубликовано: 23.10.1983

Автор: Козлов

МПК: B62B 3/04

Метки: грузов, перегрузки, площадку, разгрузочную, транспортирования

...зацеп-, 45 ления с ограждением площадки пластиной. для взаимодействия с ней горизонтального упора сцепного приспособления тележки и подпружиненным захватом с зубом, шарнирно установленным на площадке с возможностью взаимодействия с зубом горизонталь о ного упора сцепного приспособления.На фиг,изображено предлагаемое устройство, общий вид; на фиг. 2 - вид Ана фиг. 1; на фиг. 3 - вид Б на фиг, 1;на фиг, 4 - приспособление для фиксации тележки относительно разгрузочнойплощадки.Устройство содержит тележку 1 и разгрузочную площадку 2. Тележка 1 обору- .дована рольгангом 3, съемным ограждением 4 и сцепным приспособлением 5, Последнее представляет собой установленный поворотно на оси 6 подпружиненный пружиной7 захват 8, установленный на оси 9...

Номер патента: 1049320

Опубликовано: 23.10.1983

Автор: Кривощапов

МПК: B62B 11/00

Метки: грузов, перевозки, тележка

...шасси уатановлены с возможностьюповорота в плане относительно оси 3, посредством подъемной стойки 4, снабженной,рукояткой 5, На нижней поверхности рамы1 размещен фланец 6 с кольцевой канавкой 40а, концентричной оси 3. Стойка 4 содержит.:полый корпус 7, в котором посредством резьбового соединения установлено кольцо 8,несущее на верхней поверхности тела качения, наприМер; шарики 9, для захода вканавку а. С осью 3 жестко связан шлицевой вал 10, шлицы которого взаимодействуют со шлицами, выполненными на внутренней поверхности кольца 8, 1,1 ередняя колесная осьс колесами 2 установлена внижней части корпуса 7, Две задние колесные оси 12 с колесами 3 установлены в опор.ные скобы 14, которые жестко прикрепленык заднему уголку 15,Для подъема и...

Номер патента: 1049321

Опубликовано: 23.10.1983

Автор: Гвоздев

МПК: B62B 13/16

Метки: сани, складные

...полозьев в требуемых положениях, на задней поперечине рамы шарнирно с возможностью поворота в продольной вертикальной плоскости закреплен П-образный кронштейн для закрепления на нем с возможностью охватывания его перекладины и перекладины рукоятки тканевого сидения, при этом на упорах расположены с возможностью взаимодействия с полуосями защелки для фиксации рукоятки в вертикальном положении, а на средней части передней поперечины рамы установлен фиксатор для стопорения рукоятки в горизонтальном положении, причем на передней поперечине рамы шарнирно закреплена с воэможностью взаимодействия с фиксатором запорная для полозьев планка. На фиг,изображены сани, общий вид; на фиг. 2 - соединение элементов саней с рамой; на фиг, 3 - сани...

Номер патента: 1054167

Опубликовано: 15.11.1983

Авторы: Ельцов, Сафрин

МПК: B62B 17/06

Метки: прицеп, санный

...кузова, и дополнительный силовой цилиндр поворота полозьев, при этом корпуса силовыхцилиндров закреплены на опорной балке,штоки связаны с полозья, а сцепное устройство прикреплено к опорной балке посредством горизонтальных шарниров 11.Недостатком этого прицепа являетсябольшое тяговое сопротивление.Цель изобретения - улучшение эксплуатационных характеристик путем уменьшения тягового сопротивления,Цель достигается тем, что санный прицеп, содержащий поворотные в горизонтальной плоскости от силового цилиндраполозья, установленный на них жестко кузов, выполненный из двух продольных секций с наклонными днищами, закрепленные назадних стенках секций фиксаторы их транспортного положения и сцепное устройство,закрепленную на передних концах...

Номер патента: 1054168

Опубликовано: 15.11.1983

Авторы: Галкин, Ельцов, Сафрин

МПК: B62B 17/06

Метки: прицеп, санный

...трудности при разгрузке.Цель изобретения - улучшение эксплуатационных характеристик. Цель достигается тем, что в санном прицепе, содержащем кузов, жестко закрепленный на полозьях, и сцепное устройство, при этом кузов выполнен из двух связанных секций, симметричных относительно продольной оси прицепа, на передних частях полозьев шарнирно закреплены концы силового цилиндра для поворота указанных секций кузова в горизонтальной плоскости, шарнир, соединяющий секции кузова, раз 682мещен на его передней стенке, а на задней стенке закреплены фиксаторы, боковые стенки частей кузова шарнирно прикреплены к обращенным друг к другу продольным балкам рамы кузова и шарнирно соединены между собой жесткой тягой.На чертеже изображен санный...

Номер патента: 1057356

Опубликовано: 30.11.1983

Автор: Суровцев

МПК: B62B 1/14

Метки: грузов, перевозки, тележка

...грузуи фиксировать их,Известна также тележка, содержащая 10несущую раму с рукояткой управленияи клещевой захват 2 .Укаэанная тележка не обеспечиваетавтоматического прижимания лап захвата к грузу.Цель изобретения - улучшение эксплуатационных характеристик.Указанная цель достигается тем,что тележка для перевозки грузов,содержащая несущую раму с рукояткойуправления и клещевой захват, снабжена дополнительной рукояткой управления, при этом обе рукоятки связаны пружиной, перекрестно закреплены на раме посредством другихпружин, имеющих противоположное направление навивки, а клещевой захватзакреплен на концах рукояток управления.На фиг.1 изображена предлагаемаятележка, общий вид; на фиг. 2 - то 30 же, вид спереди; на фиг. 3 - то же,...

Номер патента: 1060529

Опубликовано: 15.12.1983

Автор: Смирнов

МПК: B62B 7/06

Метки: детская, коляска, складная

...тяги шарнирно связаны с П-образной рукоят кой, при этом коляска снабжена полозьями для закрепления их на упомянутых осях колес. стоек задней рамы; на фиг. 4 - коляска в момент складывания, вид сбоку; на фиг. 5 то же, в сложенном виде; на фиг. 6 то же, в качестве санок.Детская складная коляска содержит переднюю 1 и заднюю 2 Н-образные рамы с установленными на них колесами 3 и 4 или полозьями 5, П-образную рукоятку 6, сиденье из текстиля 7, продольные тяги 8 и изогнутые тяги 9.Передняя 1 и задняя 2 рамь: верхними концами шарнирно связаны между собой при помощи осей 10. На нижние свободные концы рам 1 и 2 на осях 11 и 12 устанавливаются колеса 3 и 4 или полозья 5 (фиг. 1) Подставка для ног 13 и трубчатые скобы 14 и 15 обеспечивают...

Номер патента: 1062089

Опубликовано: 23.12.1983

Авторы: Довыденко, Соколов

МПК: B62B 3/04

Метки: тележка

...стойке с возможностью поворота в продольной вертикальной плоскости дополнительной траверсой, имеющей привод поворота, при этом продольные балки рамы тележки связаны с поперечиной с возможностью изменения расстояния между ними, а приводы поворота траверс сблокированы между собой.При этом привод перемещения каждой зо траверсы представляет собой закрепленный на продольной балке домкрат.На фиг. 1 изображена предлагаемая тележка, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - разрез А-А на фиг. 1. 35Тележка содержит установленные на колесах 1 продольные балки 2, подвижно соединенные с поперечиной 3, устройство 4 для перемещения продольных балок в поперечном направлении, установленные на продольных балках стойки 5 с поворотны 40 ми...

Номер патента: 1062090

Опубликовано: 23.12.1983

Автор: Винник

МПК: B62B 3/06

Метки: мусора, тележка, уборки

...для уборки мусора совок, одной с.) ороной шарнирно закрепленный на рукоятки, подпружинен и связан с рамой тележки ограничителем поворота, а рукоять оборудована устройством фиксации совка при сжатии пружины.На фиг. 1 схематически изображена тележка для уборки мусора, вид сзади; на фиг. 2 - совок, вид сверху; на фиг. 3 - рукоять, вид сбоку; на фиг. 4 - соединительный элемент с фиксатором. Тележка состоит из рамы 1 с колесами 2, рукояти 3, совка 4, соединительного элемента 5 с фиксатором 6 и рычагом 7, Совок снабжен пружиной 8, которая обеспечивает его поворот относительно рукояти, и скобой 9, взаимодействующей при сжатии пружины с устройством 1 О фиксации совка. На раме одним концом шарнирно закреплено устройство 11 ограничения...

Номер патента: 1068317

Опубликовано: 23.01.1984

Автор: Котельников

МПК: B62B 1/22

Метки: ручная, тележка

...связанной с ними посредством хомутов, два из которых, ближайшие к роликам,выполнены с прорезями, причем одна из рукояток в средней части снабжена шарниром и фиксатором. При этом фиксатор выполнен в виде охватывающей шарнир втулки, диаметра, соответствующего диаметру ручки с прорезью и рычагом,На фиг, 1 показана тележка, вид сбоку; на фиг, 2 - то же, вид сверху; на фиг. 3 - узел 1 на фиг. 2 (фиксатор); на фиг. 4 - сечение А - А на фиг. 3; на фиг. 5 - тележка в рабочем положении (вид сбоку); на фиг. 6 - сечение Б - Б на фиг. 5; на фиг. 7 - сечение В - В на фиг, 5; на фиг, 8 узел 11 на фиг. 1, крючок для натяжения пружины. Тележка ручная состоит из рамы 1 (например, из труб), по которой на роликах 2 перемещается платформа 3. Перемещение...

Номер патента: 1071499

Опубликовано: 07.02.1984

Авторы: Алябьев, Сысоев

МПК: B62B 3/04

Метки: перевозки, тележка, ценностей

...же, в загруженном состоянии; на фиг. 3 - сечение А-А на фиг, 1; на фиг. 4 - сечение Б-Б на фиг. 1; на фиг. 5 - вид В на фиг. 1; на фиг. 6 - сечение Г-Г на фиг. 5.Тележка состоит (фиг. 1 и 2) из кузова 1, снабженного днищем 2, колесами 3 и откидывающейся крышкой 4 с запирающим устройством 5. Внутри кузова 1 размещена подвижная горизонтальная перегородка 6.Между днищем 2 и подвижной горизонтальной перегородкой 6 установлены (фиг. 1- 4) наборы пластинчатых дугообразных пружин 7. Пружины 7 выполнены из полос металла, соединенных попарно по концам с помощью шарниров 8 и обращенных друг к другу вогнутыми поверхностями, Пружины 5 10 15 20 25 30 35 40 45 50 55 в наборе соединены между собой жестко по центру. При этом нижняя пружина набора...

Номер патента: 1071500

Опубликовано: 07.02.1984

Авторы: Благодатских, Иванов, Каганович, Мешик, Чернобельский, Шатров

МПК: B62B 3/08

Метки: ручная, тележка

...устройствами для подъема груза со стрелой и поворота, поворотная рама размещена внутри опорного контура платформы и жестко соединена с боковых сторон с двумя горизонтальными распорками, свободные концы которых шарнирно связаны с соответствующими стойками, закрепленными на кронштейнах колес прямого хода, при этом вылет стрелы указанного грузоподъемного устройства при вертикальном положении поворотной рамы меньше ее смещения относительно оси вращения.На фиг. 1 изображена тележка в позиции погрузки груза, общий вид; на фиг. 2 - то же, с грузом в транспортном положении; на фиг. 3 - то же, в позиции погрузки груза, вид сверху.Ручная тележка содержит П-образную открытую со стороны загрузки платформу 1 и поворотную раму 2 со стрелой.Платформа 1...

Номер патента: 1074758

Опубликовано: 23.02.1984

Авторы: Беседин, Булдаков, Воловик, Осипов, Силуков, Тишкин, Щанкин

МПК: B60P 3/41, B62B 19/04, B62D 53/06 ...

Метки: полуприцеп

...раму и. лыжи, шарнирно закрепленные в задней ее части с возможностью перемещения по вертикали, снабжен шарнирно закрепленными в передней части рамы с возможностью поворота в вертикальной плоскости имеюшими фиксаторы положения рычагами и прикрепленными к свободным концам последних лыжами.На фиг. 1 изображен предлагаемый полу- прицеп, вид сбоку; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - вид Б на фиг. 1.Полуприцеп включает передний коник 1 с шарнирами 2, рычагами 3 с лыжами 4ВИ(или гусеницами), задний коник 5, ходовые колеса б, лыжи 7 или гусеницы, закрепленные на раме полуприцепа на параллелограммной подвеске, содержащей рычаги 8, верхний 9 и нижний 10 шарнирьг, червячную передачу 11 и задние упоры 12.Полуприцеп работает следующим...

Номер патента: 1081050

Опубликовано: 23.03.1984

Автор: Яцкевич

МПК: B62B 13/00

Метки: гор, спуска

...упругая втулка, связанная слыжей горизонтальным шарниром, приэтом в средней части рукоятка установлена с возможностью осевого перемещения во втулке, снабженной расположенным с одной стороны зубом дляфиксации в зубчатой рейке, а с другой стороны - стержнем, подпружиненным относительно опоры и шарнирно сней связанным..; дт пи Заказ 1 г 1 тг 0 гг 1.т Тираж 626 Подписное(т ,ЙФиг. 2 - вид Й на фиг. 1; на фиг. 5разрез Б" Б на фиг,устройство состои. из опорь. 1 ввиде арки, Опирающейся на лыжи 2,и несущей сиденье 3, взяточная часть4 КстждОй ЛЫЖИ 2 СВяЗс(На С ОПОрсй 1вертикальным ыарниром 5 г а носочнаячас;.ь 6 лыжи связана горизонтальнымгетр ниро(1 7, снабженным упртугэй втулкой 8 с ручкой 9 управления:В срецней части каждой ручки...

Номер патента: 1082662

Опубликовано: 30.03.1984

Авторы: Аннус, Зайдельсон, Кабанова, Касела, Лехе, Линдвере, Сеептер, Силланд, Сымермаа

МПК: B62B 3/02

Метки: ручная, тележка

...торцовые рамы с колесами, промежуточные тяги с жеатко прикрепленными по концам скобами и грузонесущими элементами, установленными между рамами на промежуточных тягах 1Однако тяга жестко связана с грузонесущим элементом, что не позво"ляет производить замену грузонесущих элементов и их установку со смещением в сторону.Цель изобретения - расширениеэксплуатационных возможностей.Поставленная цель достигаетсятем, что в ручной тележке, содержащей торцовые рамы с колесами, промежуточные тяги с жестко прикрепленными по концам скобами и грузонесущими элементами, установленными между рамами на промежуточных тягах,торцовые рамы выполнены в виде параллельно расположенных .стоек, охватываемых с наружной стороны спаренньпи скобами клиновидной...

Номер патента: 1087399

Опубликовано: 23.04.1984

Авторы: Романенко, Чумаков

МПК: B62B 13/14

Метки: аэронарты

...в рабочее положение рычагами 6 посредством тяг 7. Верхняя кромка пластины 8 перпендикулярна продольной оси лыжи, а нижняя развернута относительно верхней на угол в пределах 15 - 30.Угол разворота нижней кромки тормозной пластины определился в процессе ходовых испытаний опытного образца аэро- нарт, При угле разворота нижней кромки меньше 15 снижается эффективность отбрасывания мелких препятствий и выдавливания пластины наверх при наезде на крупные препятствия, а также уменьшается реактивный момент за счет отбрасывания снега при поворотах.5 10 15 20 25 30 35 40 45 50 55 При углах выше 30 сннжается эффективность торможения, так как уменьшается сцепляемость рабочей части пластины с нас том.На фиг. 3 показано возникновение реактивного...

Номер патента: 1094787

Опубликовано: 30.05.1984

Автор: Тимченко

МПК: B62B 3/04

Метки: агрегатов, тележка, транспортирования

...фиксацииразных агрегатов, а также сложность конструкции и эксплуатации.Цель изобретения - обеспечение фиксацииагрегата при транспортировании.Указанная пель достигается тем, что в те.лежке для транспортирования агрегатов, содержащей раму иа колесах, жестко закрепленные на ней кронштейны, на которых шарнирно установлены Г-образные иодпружинен.иые подхваты, продольные элементы рамывыполнены в виде упругих пластин-рессор, 30на концах которых установлены указанныеколеса, а подхваты установлены с возможностью поворота и фикса 1 ои в продольнойвертикальной плоскости.35Кроме того, в указанных подхватах выполнены ложементы,подхватах мостом автомобиля; на фиг. 3 тележка, вид сверху.Тележка состоит из рамы в виде двух продольных упругих...
