Прогулочный кузов детской коляски
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

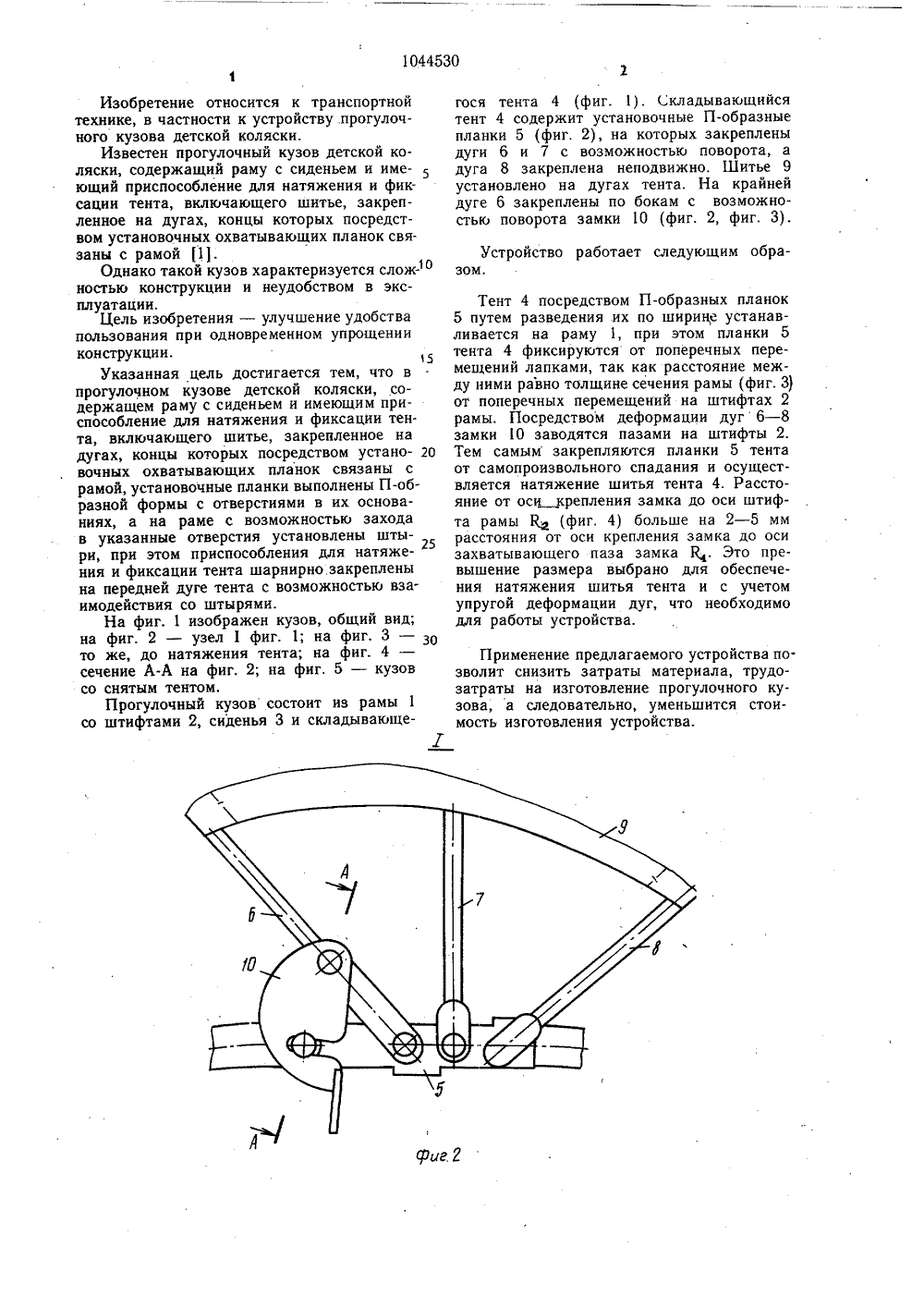

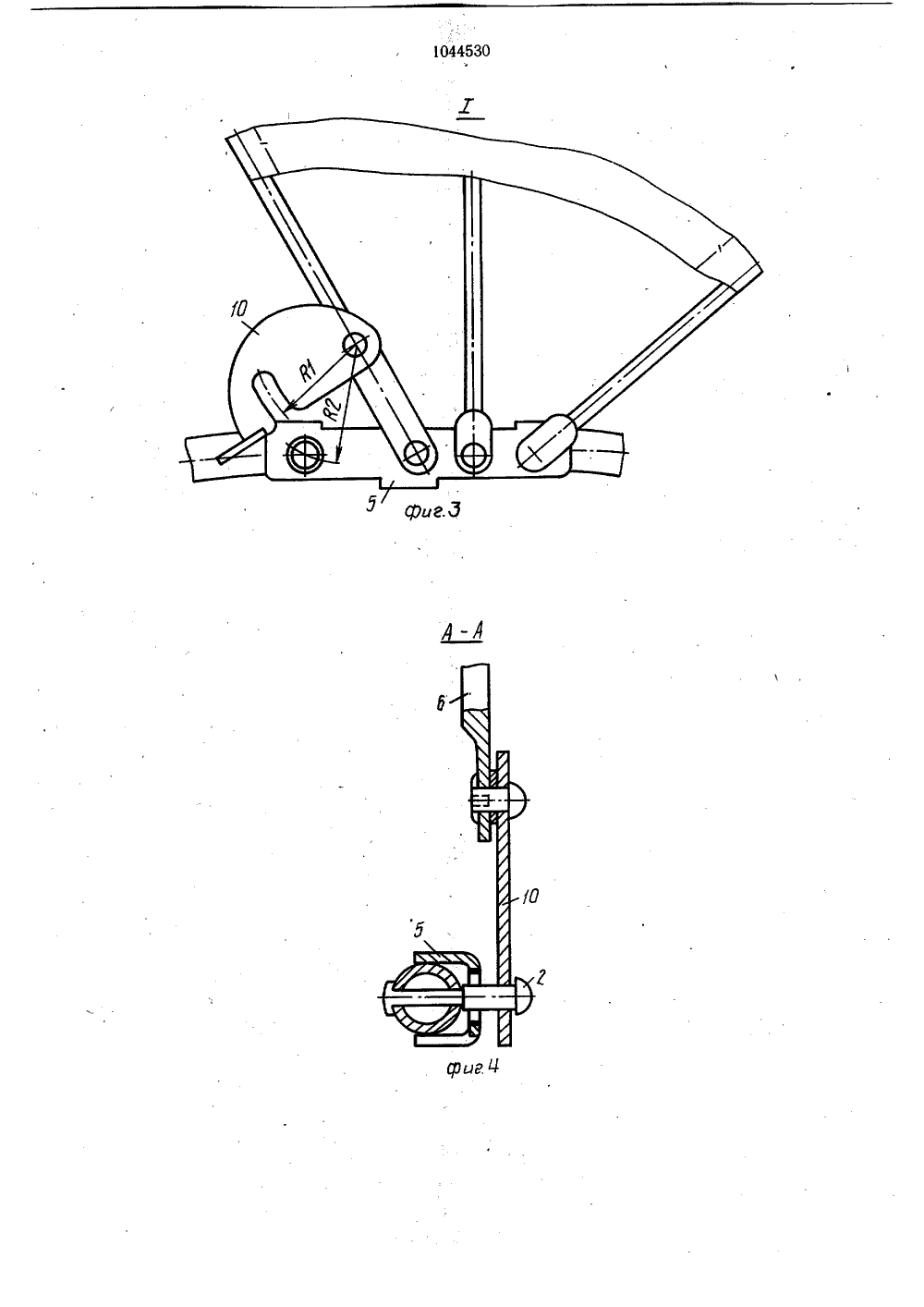

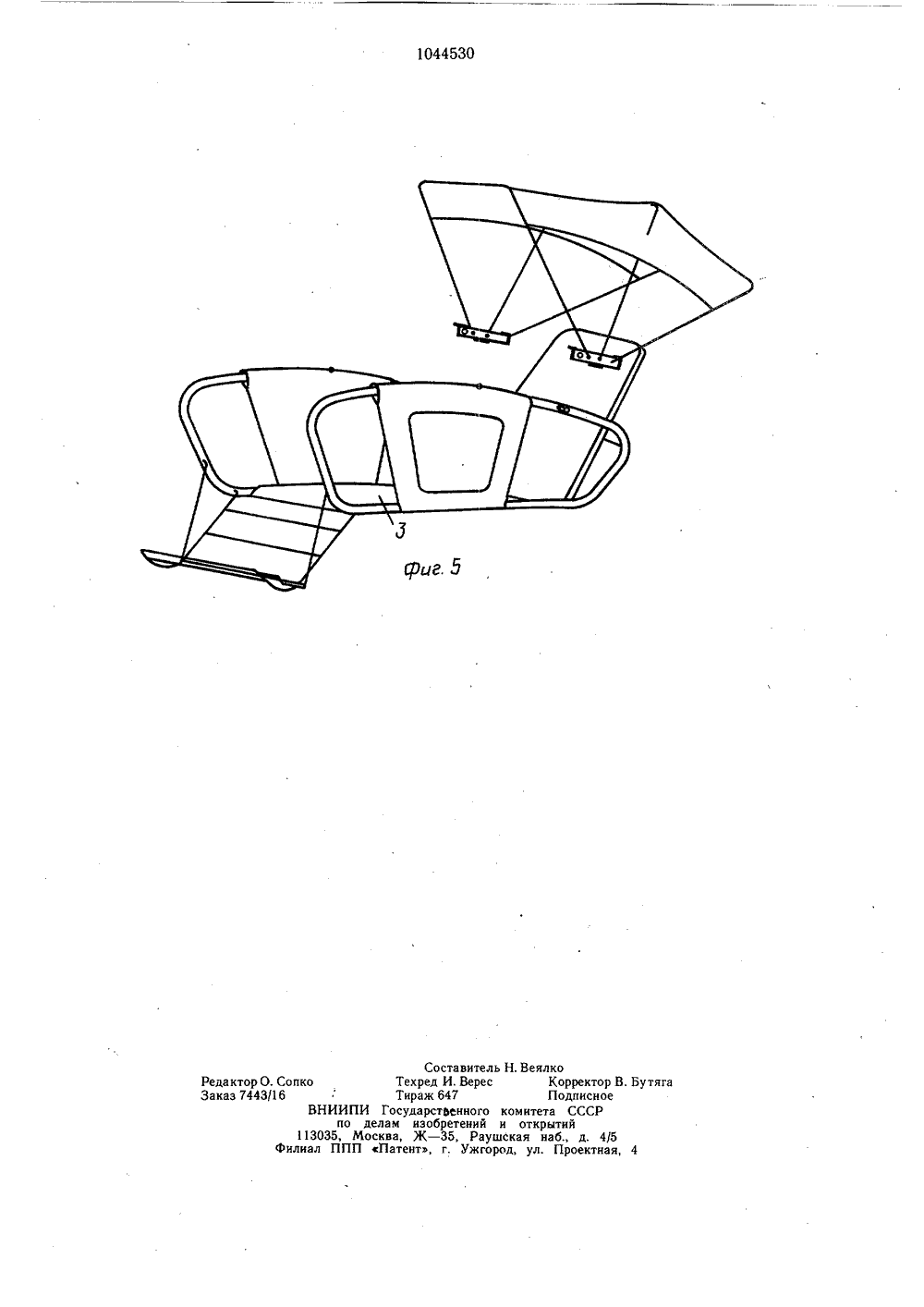

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ГОСУД ПО ДЕ ЕТЕНИ ПИ.г члг,: ВИДЕТЕЛЬСТВ ЕННЫЙ КОМИТЕТ .СССРЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) 1. Чертеж сборочный ВМ,Сб. Прогулочный кузов детской колясКиВМ, Воткинский машиностроительныйзавод, 1979 (прототип).(54) (57) ПРОГУЛОЧНЫЙ КУЗОВ ДЕТСКОЙ КОЛЯСКИ, содержащий раму с сиденьем и имеющий приспособление для натяжения и фиксации тента, включающего ши,БО 10445 3(51) В 62 В 7/06; В 62 В 9/1 тье, закрепленное на дугах, концы которых посредством установочных охватывающих планок связаны с рамой отличающийся тем, что, с целью улучшения удобства пользования при одновременном упрощении конструкции, установочные планки выполнены П-образной формы с отверстиями в их основаниях, а на раме с возможностью захода в указанные отверстия установлены штыри, при этом приспособления для натяжения и фиксации шарнирно закреплены на передней дуге тента с возможностью взаимодействия с штырями,Изобретение относится к транспортной технике, в частности к устройству .прогулочного кузова детской коляски.Известен прогулочный кузов детской коляски, содержащий раму с сиденьем и име-ющий приспособление для натяжения и фиксации тента, включающего шитье, закрепленное на дугах, концы которых посредством установочных охватывающих планок связаны с рамой 1.Однако такой кузов характеризуется сложО ностью конструкции и неудобством в эксплуатации,Цель изобретения - улучшение удобства пользования при одновременном упрощении конструкции.15Указанная цель достигается тем, что в прогулочном кузове детской коляски, содержащем раму с сиденьем и имеющим приспособление для натяжения и фиксации тента, включающего шитье, закрепленное на дугах, концы которых посредством устано вочных охватывающих планок связаны с рамой, установочные планки выполнены П-образной формы с отверстиями в их основаниях, а на раме с возможностью захода в указанные отверстия установлены штыри, при этом приспособления для натяжения и фиксации тента шарнирно закреплены на передней дуге тента с возможностью взаимодействия со штырями.На фиг. 1 изображен кузов, общий вид; на фиг. 2 - узел 1 фиг. 1; на фиг. 3 - зо то же, до натяжения тента; на фиг, 4 - сечение А-А на фиг. 2; на фиг, 5 - кузов со снятым тентом.Прогулочный кузов состоит из рамы 1 со штифтами 2, сиденья 3 и складывающегося тента 4 (фиг. 1) . Складывающийся тент 4 содержит установочные П-образные планки 5 (фиг. 2), на которых закреплены дуги 6 и 7 с возможностью поворота, а дуга 8 закреплена неподвижно. Шитье 9 установлено на дугах тента. На крайней дуге 6 закреплены по бокам с возможностью поворота замки 10 (фиг. 2, фиг. 3).Устройство работает следующим образом.Тент 4 посредством П-образных планок 5 путем разведения их по ширине устанавливается на раму 1, при этом планки 5 тента 4 фиксируются от поперечных перемещений лапками, так как расстояние между ними равно толщине сечения рамы (фиг. 3) от поперечных перемещений на штифтах 2 рамы. Посредством деформации дуг6 - 8 замки 10 заводятся пазами на штифты 2. Тем самым закрепляются планки 5 тента от самопроизвольного спадания и осуществляется натяжение шитья тента 4, Расстояние от оси крепления замка до оси штифта рамы Кя (фиг. 4) больше на 2 - 5 мм расстояния от оси крепления замка до оси захватывающего паза замка К. Это превышение размера выбрано для обеспечения натяжения шитья тента и с учетом упругой деформации дуг, что необходимо для работы устройства.Применение предлагаемого устройства по. зволит снизить затраты материала, трудозатраты на изготовление прогулочного кузова, а следовательно, уменьшится стоимость изготовления устройства.омитетаоткрыт кая наб д,ул. П СоставительТехред И. ВересТираж 647ИИПИ Государственного кпо делам изобретений и5, Москва, Ж - 35, РаушсППП сПатент, г. Ужгоро рректор В. БутягадписноеСССРийд. 4/5роектная, 4
СмотретьЗаявка
3300827, 15.04.1981
ПРЕДПРИЯТИЕ ПЯ Х-5539
ДЕГТЯРЕВ МИХАИЛ АНДРЕЕВИЧ, СВИЩЕВ ВЛАДИМИР АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: B62B 7/06
Метки: детской, коляски, кузов, прогулочный
Опубликовано: 30.09.1983
Код ссылки
<a href="https://patents.su/4-1044530-progulochnyjj-kuzov-detskojj-kolyaski.html" target="_blank" rel="follow" title="База патентов СССР">Прогулочный кузов детской коляски</a>
