Гайковерт

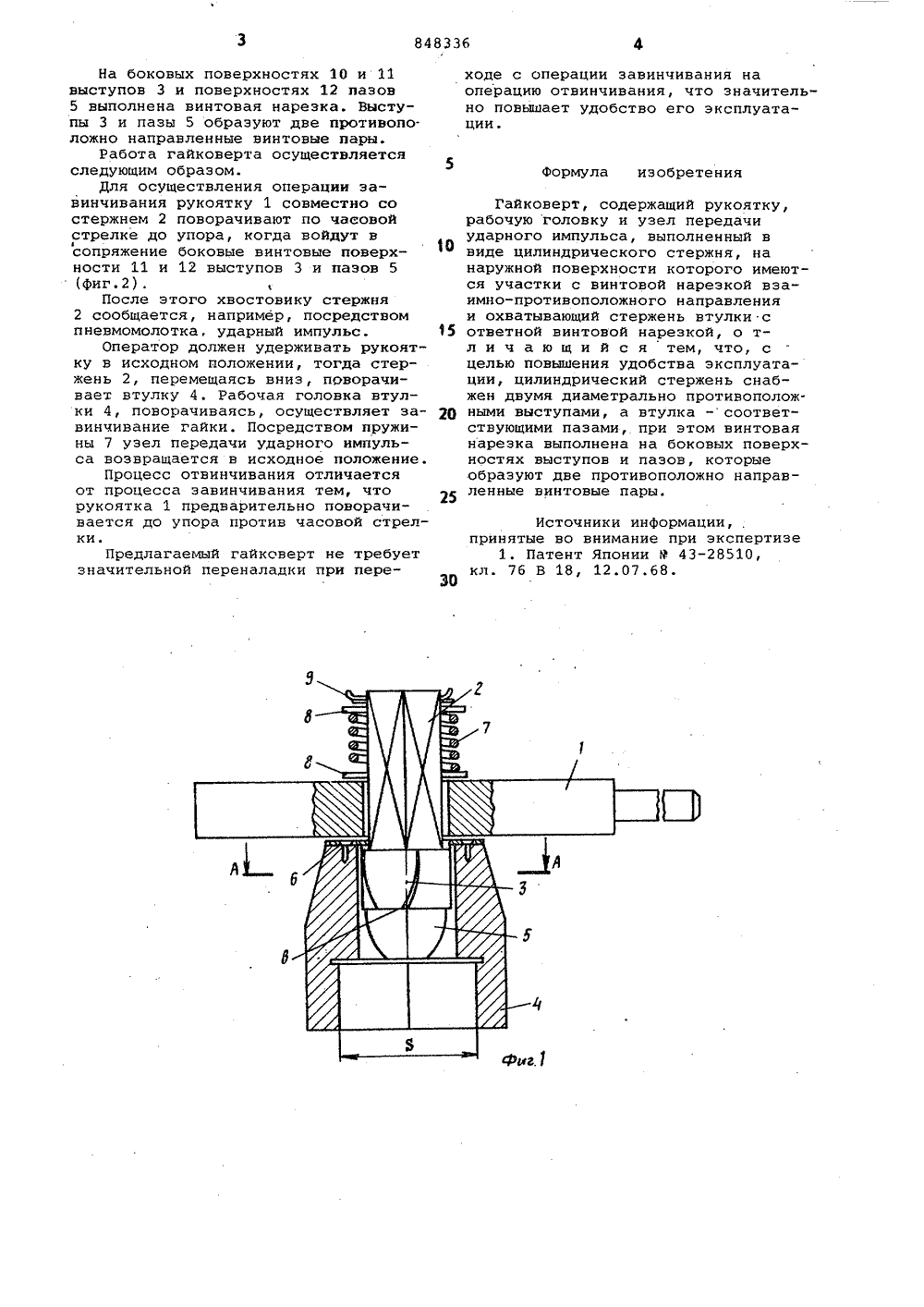

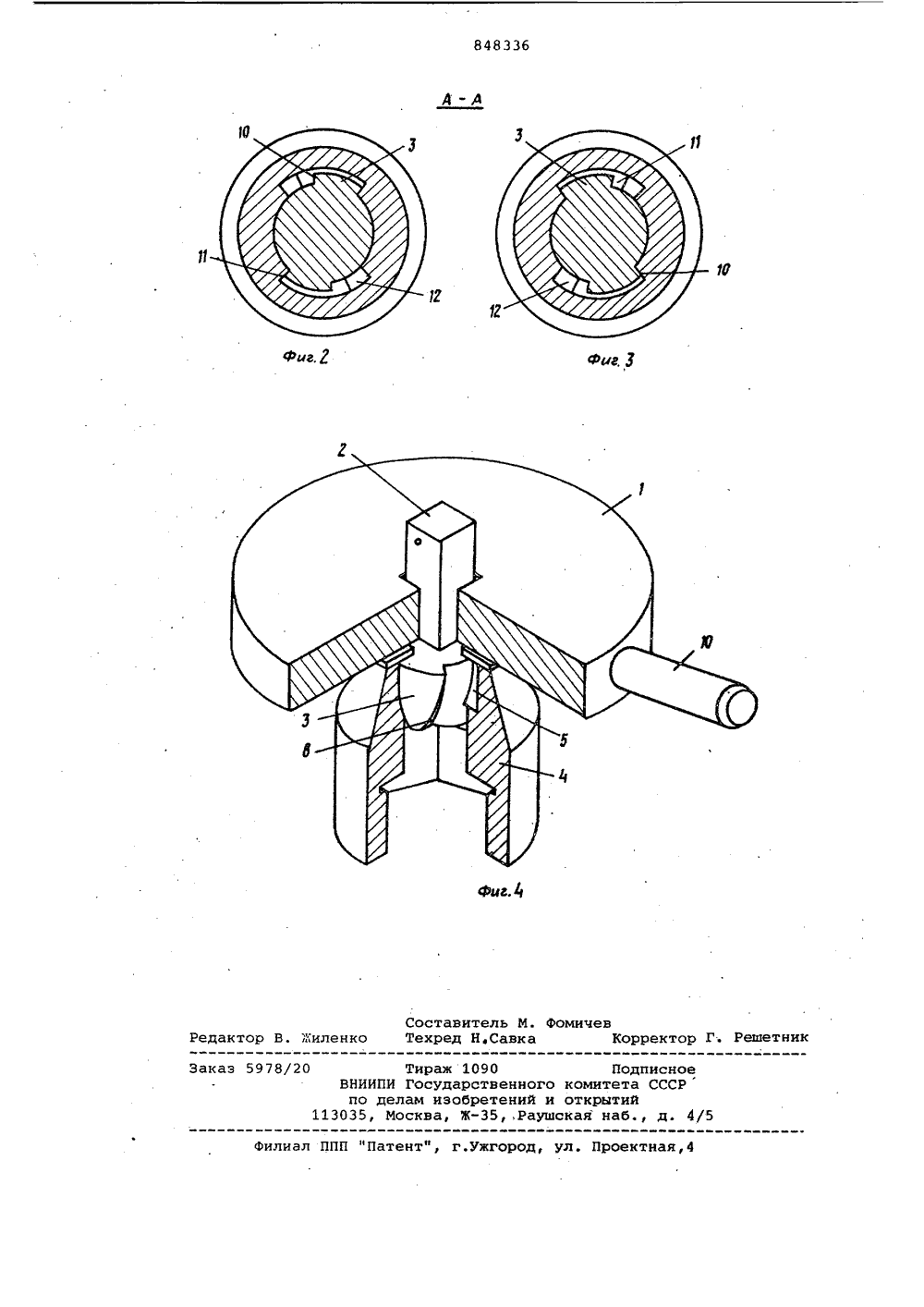

Союз Советских Социалистических РеспубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ВТИЛЬСТВУ М 848336(22) Заявлено 21.08.75 (2) 2166283/25-28с присоединением заявки Йо(51) М. Кл.з В 25 В 21/02 Государственный комитет СССР по делам изобретений и открытий(71) Заявитель Краматорский индустриальный институт(54) ГАЙКОВЕРТ 10 Изобретение относится к слесарному инструменту, а более конкретно к гайковертам, снабженным приспособлениями для сообщения удара их рабочей части.Известен гайковерт, содержащий рукоятку, рабочую головку и узел передачи ударного импульса, выполненный в виде цилиндрического стержня, на наружной поверхности которого имеются участки с винтовой нарезкой взаимно-противоположного направления и охватывающей стержень втулкй с ответной винтовой нарезкой 1 .Недостатком известного гайковер та является то, что для изменения направления вращения рабочей головки необходимо производить,переналадку гайковерта с частичной его разборкой. 20 Цель изобретения - повышение удобства эксплуатации гайковерта.Для достижения этой цели цилиндрический стержень снабжен двумя 2 З диаметрально противоположными выступами, а втулка - соответствующими пазами, при этом винтовая нарезка выполнена на боковых поверхностях выступов и пазов, которые образуют 30 две противоположно направленные винтовые пары.На фиг. 1 представлен гайковерт, общий вид в разрезе," на Фиг. 2., - сечение А-А на фиг.1, положение узла. передачи ударного импульса, соответствующее завинчиваниюу на фиг. 3- то же, положение узла передачи ударного импульса, соответствующее отвинчиванию; на Фиг, 4 - гайковерт в аксонометрической проекции с разрезом.Гайковерт содержит рукоятку 1 с маховиком, узел передачи ударного, импульса, выполненный в виде цилиндрического стержнй 2 с двумя диаметрально противоположными выступами 3 и охватывающей его втулки 4, которая объединена в одно целое с рабочей головкой. Во втулке 4 выполнены пазы 5, соответствующие .выступам 3. На втулке крепится крышка 6, препятствующая выходу выступов 3 из ,пазов 5.Цилиндрический стержень подпружинен пружиной 7, помещенной между шайбами 8Верхняя шайба Фиксирует ся штиФтом 9.На боковых поверхностях 10 и 11 выступов 3 и поверхностях 12 пазов 5 выполнена винтовая нарезка. Выступы 3 и пазы 5 образуют две противопо. ложно направленные винтовые пары.Работа гайковерта осуществляется следующим образом.Для осуществления операции завинчивания рукоятку 1 совместно со стержнем 2 поворачивают по часовой стрелке до упора, когда войдут в сопряжение боковые винтовые поверхности 11 и 12 выступов 3 и пазов 5 (фиг.2).После этого хвостовику стержня 2 сообщается, например, посредством пневмомолотка, ударный импульс.Оператор должен удерживать рукоятку в исходном положении, тогда стержень 2, перемещаясь вниз, поворачивает втулку 4, Рабочая головка втулки 4, поворачиваясь, осуществляет завинчивание гайки. Посредством пружины 7 узел передачи ударного импульса возвращается в исходное положение.Процесс отвинчивания отличается от процесса завинчивания тем, что рукоятка 1 предварительно поворачивается до упора против часовой стрелки.Предлагаемый гайковерт не требует значительной переналадки при переходе с операции завинчивания на операцию отвинчивания, что значительно повышает удобство его эксплуатации.Формула изобретенияГайковерт, содержащий рукоятку,рабочую головку и узел передачиударного импульса, выполненный ввиде цилиндрического стержня, нанаружной поверхности которого имеются участки с винтовой нарезкой взаимно-противоположного направленияи охватывающий стержень втулки с 15 ответной винтовой нарезкой, о тл и ч а ю щ и й с я тем, что, сцелью повышения удобства эксплуатации, цилиндрический стержень снабжен двумя диаметрально противоположными выступами, а втулка -соответствующими пазами, при этом винтоваянарезка выполнена на боковых поверхностях выступов и пазов, которыеобразуют две противоположно направленные винтовые пары.Источники информации,принятые во внимание при экспертизе 1. Патент Японии 9 43-28510,кл. 76 В 18, 12.07.68.848336 А -,4 2 иг,Я фиг.4 Составитель М. ФомичевТехред Н,Савка Корре Решетник Жиленк едакт Заказ 5978/ филиал ППП "Патент", г.ужгород, ул. Проектная,4 тираж 1090 ВНИИПИ Государственног по делам изобретений 3035, Москва, ЖРауш
