B23Q 15/00 — Автоматическое управление подачей, скоростью резания или положением инструмента и(или) обрабатываемого изделия

Номер патента: 831531

Опубликовано: 23.05.1981

Авторы: Галицков, Кошелев, Кравцов, Лысов, Равва

МПК: B23Q 15/00

Метки: автоматическогопозиционирования, органа, рабочего

...5 из одной позиции в другую контактный выключатель 39 замыкается а контактные выключатели 40 и 41 размыкаются. Требуемая координата положения концов поперечины 5 относительно шкал 18 и 19 задается с помощью блока 28 ввода задания, а фактическое положение поперечины 5 контролируется посредством одного из датчиков перемещения, например датчика 16, При наличии расхождения между заданным и фактическим положением поперечины 5 на выходе блока 29 сравнения появляется разностный сигнал, который с помощью цифроаналогового преобразователя 30 преобразуется из цифровой формы в напряжение, Последнее усиливается в усилителе 31 и та-. ристорном преобразователе 32 и подается на электродвигатель 15, а он с максимально допустимой скоростью сообщает...

Номер патента: 831532

Опубликовано: 23.05.1981

Авторы: Барзов, Голдобин, Логинов, Подураев, Шишацкий

МПК: B23Q 15/00

Метки: оптимизации, процессарезания

...О варьирует в пределах 100 - 220 м/мин. Исследуемый диапазон частот УВН 100 -1200 кГц.В результате кратковременных испытаний получают зависимость+- от Ч. Экстремум кривой на ппп приходится на Ч=170 - 175 м/мин, что удовлетворительно совпадает с оптимальной скоростью резания Ч= = 160 - 170 м/мин.Определение, оптимальной геометрии режущей части инструмента осуществляется 30 следующим образом.Ниобиевый сплав ВН - 2 обрабатываютрежущим инструментом - материалом Р 18, при этом Ы =4, = 15, у=у, =45, г=0,5 мм,831532 Составитель В. Платонов Редактор А. Шишкина Техред А. Бойкас Корректор С. Шомак Заказ 3654/67 Тираж 770 Поднисное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5...

Номер патента: 837763

Опубликовано: 15.06.1981

Авторы: Богомольный, Готлинский, Збарский, Рутберг

МПК: B23Q 15/00

Метки: ctahka, главного, дви-жения, компенсации, мощностихолостого, привода, хода

...напряжению равен единице. Выходы усилителя б и источника напряжения 2 соединены согласно и подключены на выход устройства через замыкающиеся контакты 7 и 8 коммутирукщего реле.837763 15 Формула изобретения ИИПИ Заказ 4 317/27 Тираж 770 пИсно ППП "Патент", г. Ужгород, ул. ная, 4 Устройство работает следующим образом.Эспериментальным путем предварительно. определяют пределы изменения напряжения на выходе датчика 1 мощности при работе привода главного движения станка на холостом ходу. Напряжение источника 2 постоянногоънапряжения устанавливают равным среднему значению напряжения на выходе датчика 1 мощности. Перед началом обработки очередной детали при работе привода главного движения станка на холостом ходу на конденсатор 5 через...

Номер патента: 837764

Опубликовано: 15.06.1981

Авторы: Алексеев, Суслов

МПК: B23Q 15/00

Метки: актив-ного, бесконтактного

...фотоэлементы 12 и 13 (см,фиг.2) и установлен на каретке 9, которая через шестерню 10 соединена с толкателем 3.Толкатель 3 одним концом упираетсяв пружину 2. Датчик, каретка, шестерня, толкатель и пружина установленына бабке инструмента 1, В бабке изделия 5 установлен регулируемый упор 4,Количество фотоэлементов в датчике8 обусловлено количеством переходов, выполняемых по данной операции,Устройство работает следующим образом.837764 Вид А Патент",ул Проектная 4 иал П жгоро Риг В исходном положении деталь 6 и круг 7 не контактируют, т.е.бабка инструмента 1 отделена в крайнее правое положение, Толкатель 3 пружиной 2 выдвинут в крайнее левое положение. Толкатель 3 соединен с кареткой 9 через шестерню 10, каретка с датчиком находятся в...

Номер патента: 841914

Опубликовано: 30.06.1981

Автор: Новицкий

МПК: B23Q 15/00

Метки: адаптивная

...16, другой вход с выходом блока 4 управления режимами, входформирователя 16 соединен с выходомдатчика 2 угловой скорости или числаоборотов, Дифференцирующее устройство 13 измерителя оптимальности режимов может состоять из аналого-цифрового преобразователя 17, выход которого соединен со входом запоминающегоустройства 18 и с одним входом вычитателя 19, другой вход которого соединен с выходом запоминающего устройства 5.Система работает следующим образом.Режим поиска наибольшей оптимальной скорости резания осуществляется841914 Формула изобретения 1. Адаптивная система управления процессом резания, состоящая из дат-: чика термо-ЭДС, измерителя оптимальности процесса резания, блока управления режимами, генератора ступенчатого напряжения,...

Номер патента: 848283

Опубликовано: 23.07.1981

Авторы: Антипов, Высоковский, Долгопольский, Паско

МПК: B23Q 15/00

Метки: процессом, резания

...- прямая 60В на фиг.2 в заранее назначенный момент времени(время т. разбиваетсяна интервалы д 1: = 1:; -.)-1) и перЕдаетинформацию н блок 3. Здесь по текущему Ь(1) и критическому Ь изно су определяется ожидаемая интенсивность изнашивания в , которая опренделяет процесс С,(фиг.2) и соответствующие ей параметры Ч Б , опреде 1ленные с учетом ограничения мощностипривода, прочности и жесткости системы СПИД и др.На основе параметров Чц, Бо дляреального процесса В (до момента 1 )1и спрогноэированного С блок 4 опре,деляет критерий оптимальности ЯВ блоке 5 происходит сравнениекритерияи предыдущего ио -- О. Поскольку. д 0= (0 - 0 ) ) О, цикл повторяется от блока 2, т.е. обработка заготовки продолжается (линия В - фиг.2)и в моменты 1 ,1,3...

Номер патента: 852491

Опубликовано: 07.08.1981

Авторы: Бзнуни, Мартиросян, Хечумян

МПК: B23Q 1/01, B23Q 15/00

Метки: перемещения, подвижных, программным, узловстанков, управлением

...с программным управлением состоит из высокомоментного двигателя 1 осуществляющего через механическую передачу . перемещение подвижного узла 3, исполнительного механизма, состоящего из гидростанции 4, подающей под давлением масло в полость гидроцилиндров б с фторпластовыми пробками б, расположенными в четырех углах подвижного узла станка. Управление системой перемещения подвижного узла осуществляется устройством программного управления 7.Перемещение подвижных узлов по данному способу осуществляется следующим образом.При включении станка устройство программного управления 7 подает сигнал на гидростанцию 4, при помощи которой создается требуемое давление в полостях гидроцилиндров б, в результате чего разгружается вес подвижного узла, В...

Номер патента: 638020

Опубликовано: 07.08.1981

Авторы: Лукашев, Фоаймович, Шдяхецкий

МПК: B23Q 15/00

Метки: зубо-фрезерования, методу, обкатки, режимами

...и следует, что действующее значение подачи на оборот заготовки можно изменять путем изменения длительности работы на максимуме периодически целое число раэ за каждый оборот заготовки, изменяющейся по прямоугольному закону скорости подачи, Связь отНошения длительности работы на максимуме к периоду, именуемого 10 коэффициентом заполнения импульса, с действующим значением подачи на оборот отражена з:1 висимостью 1. Результат будет таким же, если изменять скважность импульса, т,е. отношение длительности работы на минимуме к периоду, определяемую по формуле (2).Таким образом, располагая всего двумя постоянными значениями скорости подачи: максимальным и минимальнйм для 20 принятого. диапазона, можно получать любое действующее значение...

Номер патента: 859110

Опубликовано: 30.08.1981

Автор: Нагорняк

МПК: B23Q 15/00

Метки: выходе, начала, отверстия, переходного, процесса, регистрации, сверла

...оси сверла. Малейшее перемещение,порядка нескольких сотых или десятых долей миллиметра, регистрируетсядатчиком 3, контакты которого замыкаются и при этом подается команда 30 через провода 4 на включение системы5 автоматического уменьшения подачисверла, Таким образом обеспечиваетсяавтоматическая регистрация началапереходного процесса при выходе сверла из отверстия и подача команды науправляющие органы именно в нужныймомент, когда начинается переходныйпроцесс,датчик 3 мсжет быть выполнен внескольких вариантах,В самом простом случае центральная, подвижная в осевом направлении часть датчика (сердечник), подпружинена вверх, а на верхнем концесердечника укреплена твердосплавнаянакладка, Поскольку сила пружины вдатчике в сотни раэ меньше...

Номер патента: 865607

Опубликовано: 23.09.1981

Авторы: Башлаев, Коренчиков, Малкин, Таращанский, Штромберг

МПК: B23Q 15/00

Метки: ленты, периодического, продергивания

...1.Устройство контроля периодического продергивания ленты имеет стойки 1 и 2, в которых на подшипниках установлена ось 3. На оси 3 расположены кронштейны 4 с одним из парных контрольных роликов 5, на каждом из которых закреплены управляющие флажки 6 и противовесы 7. На оси 3 расположены кронштейны 8, соединенные между собой тягой 9. В кронштейнах 8 закреплены оси 10, на которых находятся 1 о двуплечие рычаги 11 и 12, одни концы которых связаны штангой 13, установленной под флажками 6, а на вторых концах расположены урановешивающие элементы 14. На рычаге 12 закреплена планка 15, контактирующая с конечным выключателем 16,Второй парный контрольный ролик 17 установлен на неподвижной части станка. На роликах 17 и поддерживающих роликах 18...

Номер патента: 865608

Опубликовано: 23.09.1981

Автор: Новицкий

МПК: B23Q 15/00

Метки: адаптивная, процессом, резания

...скорости подключен к одному из входов сравнивающего устройства 5. Выход блока 4 управления режимами соединен с управляющим входом 1 э генератора 6 ступенчатого напряжения и суправляющим входом коммутатора 7. Выход генератора 6 ступенчатого напряжения подключен к одному из входов сравнивающего устройства 5 и к одному из входов коммутатора. Выход коммутатора 7 соедн- О нен со входом усилителя 8, выход которогонагружен на исполнительный механизм 9.Выход устройства измерения износа инструмента 10 соединен с индикатором текущего865608 износа инструмента 11 и с одним из входов компаратора 12. Другой вход компаратора соединен с выходом задатчика 13 предельного износа, выход компаратора соединен с сигнализатором 14 предельного износа...

Номер патента: 870070

Опубликовано: 07.10.1981

Авторы: Залога, Швец

МПК: B23Q 15/00

Метки: коэффициента, стружки, усадки

...сается об абот Формула изобретен Способ определения ки стружки, при котор метры обрабатываемой отличающийся тем, что трудоемкости с одновре точности, определяют принятой для измерен и скорость движения со стружки, при этом коэф деляют как отношение Источники ин принятые во вниман 1. Авторское свидете404609, кл. В 23 (;)Изобретение ка р ки металлов резанием.Известен способ определения коэффициента усадки стружки, согласно которому коэффициент усадки определяют как отношение длины срезаемого слоя к длине получаемой стружки. При этом длину срезаемого слоя и длину стружки определяют измерением соответствующих параметров обрабатываемой детали и стружки 11.Недостатками известного способа являются трудоемкость и невысокая точность.Целью...

Номер патента: 870071

Опубликовано: 07.10.1981

Автор: Маклецов

МПК: B23Q 15/00

Метки: лимбовое

...паза перемещается цилиндрический ролик 5 (см. фиг. 1), или конический (см. фиг. 3), а на регулируемом диске имеется коническое отверстие 6, выполненное с несамотормозящим углом образующей конуса, с которой контактирует ролик 5. В пазу 4 по обеим сторонам от ролика 5 установлены упоры 7.Устройство работает следующим образом При воздействии на регулируемый диск 1 в осевом направлении исключается взаимодействие его конической поверхности с роликом и, следовательно, появляется возможность установки на нуль. После прекращения осевого воздействия на регулируемый диск, пружина возвращает его в исходное положение, при этом ролик опять входит в контакт с конической поверхностью. В этом положении относительный поворот87007диска с валом невозможен,...

Номер патента: 875338

Опубликовано: 23.10.1981

Авторы: Иванов, Логинов, Орешин, Перетятько, Тагашов

МПК: B23Q 15/00, B23Q 15/06, G05B 19/02 ...

Метки: поддержания, постоянной, резания, скорости

...на съем металла, а скоростнапряжением, пропорциональным скорос- эО резания остается постоянной и соотти вращения двигателя движения. В ветствует базовой Чо . Входное намомент равенства данных напряжения, пряжение преобразователя 4 в общемпоступающих на блок 10, происходит случае можно записать в видесрабатывание блока 8 и переключениесигнала управления электроприводом О 5 = (О-О ) Кд =аОК 5, (2)б на контур работы по нагрузке двигателя. где К - коэффициент передачи усилиВеличина зоны срабатывания блока теля 3 с переменным коэф 8 выбирается из условия обеспечения фнциентом усиления.необходимой точности выхода на точку Условие равенства тока нагрузкихарактеристики преобразователя 4, нулю выполняется при перемещении супслужащего...

Номер патента: 876373

Опубликовано: 30.10.1981

Авторы: Кишко, Лаздаускене, Лилейко, Черников, Шлейфман, Шляхецкий

МПК: B23Q 15/00

Метки: врезания, выхода, положения, участках, фрезы

...ток с. частотой следования импульсов, в сто и более раз превышающей частоту следова. ния резов зубьев фрезы, и подсчитывают количество импульсов, прошедших чепез 2зону резания эа один оборот фрезы. ЭУОколичество импульсов и определяет положение фрезы относительно заготовки научастках вреэания и выхода.Суть дополнительного изобретения, каки основного, заключается в использованиипрерывистости процесса резания при фрезе.ровании и зубофрезерованни, а также жесткой зависимости между длиной и глубинойрезания, которая, в свою очередь, зависитот взаимного положения фрезы и заготовки,10Чем больше глубина резания, тем длиннее, резы и, следовательно, тем больше на это время через зону резания пройдет импульсов.Поскольку длительность резов в...

Номер патента: 887127

Опубликовано: 07.12.1981

Авторы: Алафузов, Жедь, Капель, Семенов

МПК: B23Q 15/00

Метки: копировальное

...11 поступает напряжение, соответствующее второму проходу, которое является текущим и поступает в запоминающее устройство 11 и на вход второго вычитающего устройства 10, а напряжение, соответствующее первому проходу, является предыдущим и из второго запоминающего устройства 12 также поступает па вход второго вычитающего устройства 10, где из него вычитается текущее напряжение (Е/пред. - Утеп.), Когда гидросуппорт 1 обходит уже обработанный контур, Утеп. превышает Упред. и сигнал рассогласования поступает на релейный элемент 16. В предохранительных целях схема построена так, что сигнал рассогласования поступает на элемент 16 только тогда, когда 7 тек. превышает с 7 пред. на некоторую небольшую постоянную величину, чтобы избежать...

Номер патента: 891338

Опубликовано: 23.12.1981

Авторы: Арсенов, Швецов

МПК: B23Q 15/00

Метки: базовой, заготовок, поверхности, прилегания, станка

...контактам 4 и 5, и симметрично расположены в пазах первого магнитопровода, выполненных в виде радиально-кольцевых концентрических проточек 6, и второй кольцевой магнитопровод 7 установленный на неподвижной части станка. Магнитопровод 7, индуктивно взаимодействующий с магнитопроводом 1, содержит намагничивающую 8 и регистрирующую 9 обмотки, которые расположены симметрично одна относительно другой в пазах магнитопровода 7, выполненных также в виде концентрических проточек. Заготовка 10 устанавливается на базовом торце шпинделя 11, Погрешность установки заготовки определяется зазором К.На неподвижной части 12 станка установлены источник 13 питания, подключенный к намагничивающей обмотке 8, и регистрирующий прибор 14, подключенный к...

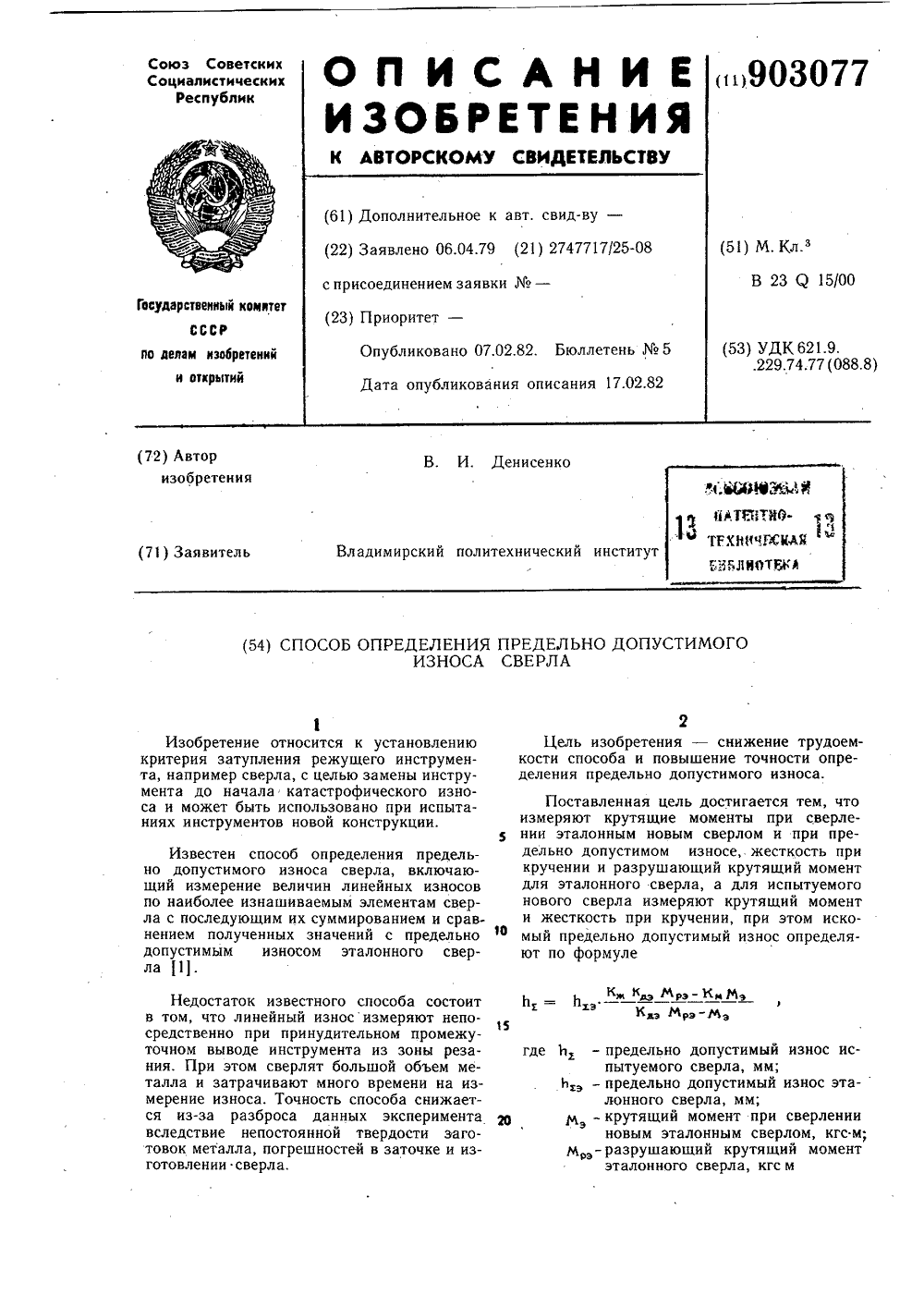

Номер патента: 903077

Опубликовано: 07.02.1982

Автор: Денисенко

МПК: B23Q 15/00

Метки: допустимого, износа, предельно, сверла

...поперечному лезвию 14, линейные износы - соответст р венно Ь Ь 2, Ь, которые суммируют, определяя предельно допустимый износ эталонного сверла Ь = Ь + Ь + й. Затем вводят винты 7 в стружечные канавки 8 сверла 1, прикладывают к, пружинному динамометру 6 силу Р, равную 2 М /Р и 4 ф измеряют при этом угол поворота шкива 3, который соответствует углу раскручивания 9 сверла 1. Рассчитывают жесткость при кручении эталонного сверла 1 = М /Ф Увеличивают силу Р до значения Р, йрй е котором сверло 1 разрушается, рассчитывают разрушающий крутящий момент М эталонного сверла 1 как М, = .РрР/2. Устанавливают на сверлильном станке 2 сверло 1 испытываемой конструкции и сверлят заготовку 9. Сразу же после врезания, пока ф сверло 1 не затупилось, с...

Номер патента: 918021

Опубликовано: 07.04.1982

Авторы: Ерофеев, Заковоротный, Козик, Палагнюк, Ткаченко

МПК: B23Q 15/00

Метки: глубины, детали, деформированного, обрабатываемой, слоя

...в спектре виброакустической эмиссии, излучаемой непосредственно зоной резания и главным образом в направлении Действия отжимающей составляющей силы резания. Сростом величины износа по задней гра"ни в тонком поверхностном слое /деталей меняется величина и характер рас-55пределения касательных напряжений.При этом с увеличением износа от 0,2до 0,45 мм при постоянных определен918021 8 ве с целью определения ширины спектра осуществляется с помощью электронного коммутатора 7, управляемого соединенной в кольцо цепью, состоящейиз самого электронного коммутатора 7,Таким образом, выходной сигнална выходе блока умножения 13 является выходным полезным сигналом, пропорциональным глубине деформирован ного слоя, который и подается...

Номер патента: 918022

Опубликовано: 07.04.1982

Авторы: Антонюк, Выслоух, Заковоротный, Кокаровцев, Максимчук, Остафьев, Палагнюк, Ткаченко

МПК: B23Q 15/00

Метки: металлорежущем, станке, точностью

...с входом при"вода подач станка 23. Второй входблока 22 управления приводом подачсоединяется через согласующий усилитель 24 с выходом датчика 25 силырезания, который устанавливается нарежущий инструмент,При включении, привода подач станк а 23 осуществляется обработка детали режущим инструментом 1, вследствие чего возникают вибрации, которыерегистрируются датчиком 2. Сигналс него последовательно поступает всогласующий блок 3, полосовой фильтр4, где происходит выделение гармо".ник акустической эмиссии, в усили,"тель 5 с регулируемым коэффициентомусиления, коэффициент усиления кото"рого изменяется в зависимости отпараметров режимов резания,и задает ся блоком 15 управления. Выделеннаягармоника нормируется пь своему интегральному уровню с...

Номер патента: 931376

Опубликовано: 30.05.1982

Автор: Денисенко

МПК: B23Q 15/00

Метки: отверстий, погрешностей, процессе, размеров, сверления, формы

...составляющих, нулевыелинии 9 и 1 О, средние линии 11 и 12,длина осциллограммы И, участок осциллограммы длиной Д, удвоенные.амплитуды осциллограмм А 1 и А , дополнительные всплески 13 и 14, вели 35чины дополнительных всплесков .аиа , отклонения средних линий от нулевых В и В. Длина участка осциллограммы 1 соответствует периоду одно 40го оборота сверла 1, а длина осциллограммы И длине сверления Ь . Врассматриваемом примере участок осциллограммы длиной 1 расположен вконце длины осциллограммы М, но% 4он может быть выбран на любом расстоянии по длине М, в зависимости оттого, на каком отрезке длины сверления Ь требуется осуществить измерение.Способ осуществляется следующимобразом.Во время сверления сверлом 1 заготовки 2 с помощью...

Номер патента: 931377

Опубликовано: 30.05.1982

Авторы: Ананьев, Бризинов, Гусев, Федоров

МПК: B23Q 15/00

Метки: позиционированием, станка, шпинделя

...начинает цикл доворота инструментального шпинделя станка.Поскольку работа привода 18 шпинделя вызывает увепицение напряжения на выходе тахогенератора 1, то при5 9313 последовательном достижении им зна.чений напряжений срабатывания О и 02 неинвертирующий компаратор 5 устанавливается в единичное состояние, а инвертирующий компаратор 6- в нулевое,. При этом элемент И 11 не изменяет предыдущего состояния триггера 15, а изменение единичного состояния на выходе элемента И 12 на нулевое состояние приводит к уста новке триггера 15 в нулевое состояние и отключению через исполнительный элемент 16 привода 18 шпинделя, В результате инерционного выбега инструментального шпинделя 24 после от кпюцения привода 18 шпинделя, совершающего доворот,...

Номер патента: 931378

Опубликовано: 30.05.1982

Авторы: Алехин, Величко, Потехин

МПК: B23Q 15/00

Метки: станком, токарным

...числовое программное устройство) сиг нала о начале нарезания резьбы на обрабатываемой детали в первом режиме работы), электроприводы 7 и 8 подач переходят в режим работы синхронного электрического вала,Ф т,е. на определенный угол поворота детали 6 каждый электропривод подачи обеспечивает определенную величину перемещения резца ( например, при конусной Форме детали) по каждой из координат, После первого прохода резца 14 схемой 15 управления электроприводами осуществляется отвод резца 14 в исходное состояние и начинается второй цикл обработки детали и т.д.В момент исчезновения напряжения в источнике питания (второй режимработы) схема 19 управления выдает сигнал на нереверсивную группу контактов 17, которая подключает об931378 30 35 55...

Номер патента: 948615

Опубликовано: 07.08.1982

Авторы: Демченко, Ермолаев, Поляков, Романов, Самаров, Фертельмейстер

МПК: B23Q 15/00

Метки: станок, шлицешлифовальный

...вьгксляе" с Всз.тНа гет)е:.ещеил и кодпода икоторые перед, ются в блокуправлсния 13, Злок управления 13 ВыДаЕТ СИГа)РЫ На РЕГУЛИРУЕМй ДВИГа -ТЕЛЬ 1 с- т КОТО)Ы 1 Еров МЕХссИЭМ ПО -дачи 11 обеспечивает отработку пе-.емещения с заданной пода:тей. Сигнало конце отработки одачи анализируется арифметико - логичс схим устройст -вом 22,Подцикл подачи стола с иэгелием,С пульта ввода через блок ввода 25по сигналам опроса от постоянного запоминающего устройства 14 информацияо величине подачи изделия заноситсяв арифметико-логическое устройство22, где перерабатывается и передаетсяв блок управления 15, выдающий сигналь 1 на регулируемый двигатель 1 б, который в свою очередь устанавливаетрегулируемый дросстель 17 в соответстэующее положение,...

Номер патента: 956238

Опубликовано: 07.09.1982

Авторы: Моштаков, Фефелов

МПК: B23Q 15/00

Метки: инструментом, многопозиционный, станок, стержневым

...19, взаимодействующий в работе с кондуктором 8,20Устройство работает следующим образом.Деталь 20 подается на позицию 1обмера и зажимается в поджатом к левому торцу положении. Далее подается давление в бесштоковую полость гидроцилиндра 13, щуп 15 выдвигается(на чертеже влево). до упора поршня 14з крь 1 шку цилиндра. Затем корпус 1.1од действием гидроцилиндра 12 сме- ЗОцается до упора щупа 15 в торец детали 20 и остается в этом положении ипри последующем снятии давления в гидроцилиндре 12. Корпус 11 дополнительно фиксируется в этом положении лю"бым известным механизмом на цертежах не показан).Далее подается давление в штоковуюполость гидроцилиндра 13, и щуп 15отводится от детали 20 в крайнее пра-овое положение, подготавливая...

Номер патента: 963805

Опубликовано: 07.10.1982

Авторы: Добровинский, Долгов, Марченко, Медведик, Симакин

МПК: B23Q 15/00

Метки: затупления, инструмента, режущего, степени

...20 25 ЗО 35 40 второго переключателя 8 соединен свторым входом компаратора 11, авыход триггера 15 через ключ 18, второй вход которого соединен с генератором импульсов 17, подключен ксчитчику 19, связанному с блоком цифрового отсчета 20 и с двумя дешифра.торами 21 и 22, а вход усилителя-ограничителя 23 соединен с выходом второго амплитудного детектора, а еговыход через пороговый элемент 24 оподсоединен к входу блока Управления 16,При нарезании резьб гребенкой,последняя имеет режущую кромку(обычно две - четыре нитки) и канавки для вывода стружки, причем 60каждая гребенка состоит из четырехвосЬми режущих сегментов, каждый режущий сегмент можно рассматриватькак отдельный резец, и все сегментыработают последовательно. Учитывая,что при...

Номер патента: 965720

Опубликовано: 15.10.1982

Авторы: Боярчук, Мороз, Опрышко, Рачинский, Серга

МПК: B23Q 15/00

Метки: виброголовки, работы, режима

...и определяет величину подачи иидентора 7 в зависимости от частоты вращения детали 1.Диаметр шлифуемой детали 1 контролируется щупом 8 с преобразователем 9 (фиг. 1), выходной сигнал которого, сравниваясь с сигналом задающего устройства 10 в дискриминаторе 11, изменяет частоту сигнала управляемого генератора 12, воздействующего через регулируемый усилитель мощности 13 на частоту тока питания катушки 14 осцилляции, благодаря чему автоматически устанавливается частота колебаний индентора 7 в зависимости от диаметра обрабатываемой детали.В процессе самой обработки изменение величины упругой волны деформации, движущейся впереди индентора, при помощи иглы 15 с преобразователем 16 преобразуется в электрический сигнал, управляющий...

Номер патента: 967773

Опубликовано: 23.10.1982

Авторы: Гришкевич, Евтухов, Компаниец, Осипов, Положий, Пономарев, Скребец, Цымбал

МПК: B23Q 15/00

Метки: механической, процессом

...получаемого диаметра.детали.В процессе обработки деталь 1 (Фиг. 1) получает вращательное движение ЧР, а резец 2 - подачу 5 . Кроме того, на резец 2 периодически накладываются возвратные колебания Р(с). Они сообщаются через жестко фиксированное коромысло 3 резцу 2. Инструмент, получив возвратное колебание на 1/2 оборота, возвращается на обработанную. поверхность, а за время следующего полуоборота производят замер диаметра детали в этом сечении, что осуществляется контролем изменения давления в пневмосистеме, эависяцего от зазора между обработанной поверхностью детали и наконечником бесконтактного пневмодатчика, так как расстояние от оси центров станка до торца сопла пневмодатчика 4 (фиг. 1)остается постоянным 1сопьс, тоизменение диаметра...

Номер патента: 971617

Опубликовано: 07.11.1982

Авторы: Жижин, Франкштейн

МПК: B23Q 15/00

Метки: длинномерных, измерительное, обработке, установки

...прижимами 19,Схематично показаны подающий 20 и45приемный 21 рольганги и станок (сверлильный или отрезной) 22 для обработкидетали 23,Устройство работает следующим об- разом.Измерительное устройство 1 устанавливается в требуемое для обработки детали 23 положение, для чего включается двигатель 7, движение от которого,через редуктор 8 и зубчатое колесо 9, находящееся в зацеплении с рейкой 5, сообщает ему поступательное движение,4.После остановки измерительного устройства подается сжатый воздух внештоковую полость цилиндра 11, штокцилиндра выдвигается, поворачиваякачалку 12 и собачку 14 вокруг осихраповика 17,При этом копирующий ролик 15, сойдя с выступа фигурной опоры 16 Освобождает движение собачки вокругоси крепления, собачка усилием...

Номер патента: 971618

Опубликовано: 07.11.1982

Авторы: Елисеев, Локтионов, Мельников, Мочаев, Некрасов

МПК: B23Q 15/00

Метки: деталью, инструмента, контакта

...охваченном измерительной обмотН=- сов йы 1,где- длина магнитопровода сердечника .Индукция в сердечнике 2 по выражевниюгде а и Ь - коэффициенты аппроксимации, будет43В=с -сов 2 ч 1 ф Ь - со 5 2 оз .Э 3 3Е " Е 3По закону электромагнитной индукции в измерительной обмотке 9 создается ЭЛС:Для измерения сопротивления К генератор 3 создает в обмотке 6 сердечника 1 токр 51 г 1 щ где КЭ - коэффициент передачи от об"мотки 6 до контура 12,Ток 1) являясь первичным током трансформатора на сердечнике 2, вызывает в сердечнике 2 поле напряженностью- СО 52 сО 1соваР 9 й и потокомр Ро )Я" со 5203 1 соби) 1,В измерительной обмотке 9 наводится ЭДС. дфке:ай 31 или е Ирф О/ЬцЩ 1)х 51 п 2 ы,ф Ю)+ (2)-ц"ьо 2 и-О )1 Ь)Составляющие е и евыходного сигнала...
