Палагнюк

Номер патента: 1673387

Опубликовано: 30.08.1991

Авторы: Павлов, Палагнюк

МПК: B23Q 15/00

Метки: механической, процессом, упавления

...сигнал об износе режущего инструмента, для чего сигнал с суммирующего усилителя 2 усиливают предварительным усилителем З,З, избирают наиболее информативную частотную составляющую, коррелированную с износом режущего инструмента; с помощью узкополосного г,ерестраиваемого фильтра 4.3, затем детектируют блоком 5.3, интегрируют блоксм 6,3 и формируют сигнал об износе схемой 10 сравнения и ".вдатчиком 11 допустимой величины износа и регистрируют регистратором 12.При этом выделение наиболее информативной частоты гл запоминание ее уровня осуществпяю автоматически с помощью схемы 73 аьто лтическс настройки фильтра 4,3 по макси зпьному.":ачениюсигнала на выходе интегратор 6,З,л запоминают ее с помощью голока па ллти, встроенного в задатчик...

Номер патента: 1572788

Опубликовано: 23.06.1990

Авторы: Драчев, Палагнюк

МПК: B23Q 15/00

Метки: длинномерных, механической, точностью

...в течение всего процесса обработки независимо от геометрических и Физико-механических параметров заготовки и температурных режимов обработки, Заготовка, удлиняясь, дополнительно не нагружается осевой внешней силой температурного расширения. Сигнал с задатчика 10 и бло-, ка 9 сравнивается в первом блоке сравнения, и раэностыый сигнал, пропорциональный сигналу упрявления,) 7(8 О 5 5 157 поступает на усилитель 12 мощности и далее на электрогидравлический привод 13, последний перемещает динамометрический задний центр 3 относительно задней бабки 1 на величину, прбпорциональную деформации заготовки от температурного удлинения, ,поддерживая тем самым заданное задатчиком 10 усилие осевого прижатия заготовки. Одновременно в функции...

Номер патента: 1380910

Опубликовано: 15.03.1988

Авторы: Драчев, Палагнюк

МПК: B23Q 15/00

Метки: протекания, процесса, резания, состояния, условий

...ПРЕВЫ(цаК)ЩИМ НЕ ОтОРОЕ КРИТИЧЕСКОЕ З(Д- чение (а=26- ,) ), црц котором обеспечивается полцос внутреннее отражение продольньх Вц,ц и трд 3 сфцрмдция В здс- товку (обрабатывдсмук дсталь) часто сдвиГОВых или пОВсрхцсстных (при а=45") Во,13 распрострацякэцихся пд улом а . В тдкцл случае режущая пластина выполняет функции гасителя отрджнных продольных и сд(333- 55 говых волн заготовки (летали), а изменение диссиидт(свцх свойлв контзктд ицст румент-деталь не(кк релстве(цо с холе 6 рсбстк трдж(сс тся В сдкцц и сч цция стбрд энергии заготовки возбужлц чого зцц,рукцссгц сигнала. Зсц(д резания В лдццоч случае выполняет фуцкцик мцлуля- ТЦР(.Указ(нные осбснцсти .(еждв осноВс формровд ни 53 лиагццсти(ески х при:сн;3- кцв, в рдзраооткс и сцслднии...

Номер патента: 1294482

Опубликовано: 07.03.1987

Авторы: Ахмедьянов, Драчев, Мазур, Палагнюк

МПК: B23B 1/00

Метки: механической, нежестких

...измеренных упругих реакций. Это осуществляется с помощью автоматической системы управления:ЗО сигнал с датчиков 2 опор 1 и сигнал с датчика 3 составляющей силы резания поступает на управляющее устройство 4, где сигналы сравниваются и вырабатывается сигнал управления 35 величиной подачи, который поступает на преобразователь 5 и от него на82 2привод 6, Минимальная величина разности радиальной силы резания и упругих реакций задается эадатчиком 7 исходя из геометрических и физико- механических свойств детали, а такжеЪ с учетом воэможностей привода подач. Формула изобретения Способ механической обработкинежестких деталей, согласно которомуосуществляют базирование детали иизмеряют ее упругие реакции, а в процессе обработки изменяют...

Номер патента: 1249393

Опубликовано: 07.08.1986

Авторы: Козик, Накашидзе, Палагнюк, Савельев

МПК: G01N 3/58

Метки: исследования, процесса, резания

...ИСТРс- тора 15, выходной сигнал которого является полезным сигналом устройства в целом.Настройка узкополосного перестраиваемого фильтра 11 на наиболее информативную частоту осуществляется автоматически в процессе самообучения устройства ри контрольной обработке изноцепнм инструментом 6 с помощью блока 7 автоматической настройки фильтра по максих:альному выходному сигналу на Быхо,ее интегратора 13. Г 1 ри этом электромеханическии блок памяти задатчика 16, управляемый так. же блоком 17 автоматической настройки, запоминает допустимое значение ко:Гтролируемого параметра величину азмсрного ИЗ НОСс 1 ) И ПОДВСТ ЕГО12 1)ТОРОИ Е.(О,1. схем ы 14 сравнения, ка к и ре,есл ыГо:ео. пустимос значение контролируемого 1 апаметра, Б частности вели НГу...

Номер патента: 1220731

Опубликовано: 30.03.1986

Авторы: Дорошенко, Драчев, Иванов, Палагнюк

МПК: B23Q 15/00

Метки: нежестких, процессом

...закреплен резец 2. В случае изменения величины диаметров в плюс или минус от наперед заданного значения задатчиком положения вершины резца также управляют по оси У с учетом знака рассогласования сигнала управления.Изменение диаметра обрабатываемой детали непрерывно измеряют в процессе резания и управляют положением вершины резца в функции сформированного сигнала блоком 8 с учетом знака рассогласования, что позволяет стабилизировать поперечный размер детали. С целью минимизации уровня вибраций и стабилизации оси детали на блок 8 управления второго Ееонтура управления демпфированием подают выходной сигнал с датчика 1 и задатчика 9 и определяют величину уровня вибраций детали, сравнивают ее с допустимой величиной с помощью блока 8....

Номер патента: 1220730

Опубликовано: 30.03.1986

Авторы: Драчев, Палагнюк

МПК: B23Q 15/00

Метки: процессом

...в виде прямоугольных импульсов с помощью блока 2, длительность которых пропорциональна длине впадины прерывной части поверхности, а длина непрерывной части пропорциональна паузе между импульСами. Бл а гадар я Знач итЕл ьн Ому быстродействию регулируемого электропривода и опережающей лози ции измерения на уголпо отношени ю к позиции обработки представляется возможным с учетом изменения профиля поверхности и частоты вращения детали, а также переходных процессов, формировать напряжение автоматической корректировки управляющего сигнала, определяющего плавю скорость приращения и заданную глубину деформирован- нога слоя, начиная с момента касания инструмента детали.Та к как позиция измерения опережает позицию обработки на угол , то...

Номер патента: 1209367

Опубликовано: 07.02.1986

Авторы: Драчев, Палагнюк

МПК: B23B 25/06

...вибраций, задатчик 5, усилитель 6, управляемый привод 7, шпиндель 8, зубчатые колеса 9-11, штангу 12 и ведомый шпиндель 13,Обработку осуществляют следующим образом,При вращающихся деталях 1 (их начальные линейные скорости равны инаправлены в одну сторону и задаются из условия кинематики процессарезания и стойкости инструмента)вводят в зацепление с ними Резцовую .самоходную головку 2, выполненнуюв виде Ареэы и состоящей иэ трехчастей: заборной, получистовой ичистовой. Заборная часть резцовойсамоходной головки выполнена конусной и снабжена винтовой нарезкой,что создает при вращении деталей 1осевую силу, которая перемео 1 ает резцовую головку вдоль обрабатываемых деталей. Далее вступает в процесс резания получистовая и чистовая часть...

Номер патента: 1122476

Опубликовано: 07.11.1984

Авторы: Козик, Накашидзе, Палагнюк, Савельев

МПК: B23Q 15/00

Метки: диагностики, процесса, резания, состояния

...физическом состоянии фрикционного контакта и отражает релаксационные процессы, протекающие в зоне резания металлов, а постоянная составляющая (по абсолютной величине) -- о температуре в зоне резания.Анализ основных периодичностей переменной составляющей термо-ЭДС показывает, что с увеличением скорости резания увеличивается как амплитуда колебаний, так и частота их следований. Причем с увеличением износа инструмента происходит изменение формы основных периодичностей (синусоидального сигнала), т, е. появляются нелинейные искажения, коррелированные с износом. При этом расширение спектра переменной составляющей термо- ЭДС несет в себе информацию о скорости развития износа и, следовательно, такую информацию, как обрабатываемость...

Номер патента: 1119825

Опубликовано: 23.10.1984

Авторы: Дорошенко, Драчев, Козик, Палагнюк

МПК: B23Q 17/00

Метки: информации, параметрах, процесса, резания

...к его сигнальному входу генератором 8 тактовых импульсов, счетчика 9 тактовых импульсов в двоичнодесятичном коде, преобразователя 10 код-напряжение, первый 5 блок 11 памяти и усреднения, третью схему 12 сравнения, второй вход которой соединен с выходом преобразователя код-напряжение 10, первый блок 13 регистрации отрицательного 20 значения разностного сигнала и многовходовой регистратор 14 входных сигналов устройства.Выход блока 11 соединен также с последующим входом многовходового 25 регистратора через связанную с задатчиком 15 допустимого значения диаметра схему 16 сравнения.Выход модулятора 3 через последовательно соединенные первое дифференцирующее звено 17 и формирователь 18 сбросовых импульсов подключен к сбросовьи входам...

Номер патента: 1113217

Опубликовано: 15.09.1984

Авторы: Козик, Накашидзе, Палагнюк, Савельев

МПК: B23B 49/00

Метки: износа, инструмента, режущего

...с сигнальной обмотки 20 %, несет комплексную информацию о спектре колебательных движений (вибраций) и о спектре тока переменной составляющей термо-ЭДС, а также о моменте касания и наличии контакта режущего инструмента с обрабатываемой деталью непосредственно в ходе обработки.Комплексный спектр сигнала на выходеобмотки 20 %, датчика 1 значительно повышает достоверность информации о состоянии процесса резания в целом, так как спектр переменной составляющей тока термо-ЭДС отображает силовую нагруженность режущего инструмента, а спектр скорости колебательных движений отображает отклик системы СПИД на единичные возмущающие воздействия режущего инструмента, условия процесса стружкообразования и условия пакетирования стружки, например, при...

Номер патента: 1096089

Опубликовано: 07.06.1984

Авторы: Владимирский, Заковоротный, Палагнюк, Перлин, Ткаченко, Удалов

МПК: B24B 49/00

Метки: абразивной, адаптивного, процессом

...износа инструмента.Для контроля дисперсии распределения припуска по режун;чм зернам в устройстве осущеов.в:в анализфильтра 4; преобразователь 8 крутящего момента, блок 9 деления и блок 1 О управления приводом, выход последнего соединен с вторым выходом блока 7 автоматической подстройки частоты. Входы блока 9 деления соединены с выходом преобразователя 8 и с выходом детектора 5, а выход - с входом блока 10 управления приводом.Устройство работает следующим образом. Сигнал с преобразователя 1, установленного на обрабатываемой детали, подается на предварительный усилитель 2 с регулируемым коэффициентом передачи. Для передачи сигнала виброакустической эмиссии баз искажений преобразователь 1 и усилитель 2 должны быть...

Номер патента: 1068236

Опубликовано: 23.01.1984

Авторы: Палагнюк, Терешина

МПК: B23B 37/00

Метки: механической, ультразвуковой

...Наличив многозаходных винтовыхканавок с одной стороны способствуетсвоевременному удалению продуктовизноса, с другой - сравнительнобыстрому восстановлению маслянойпленки из-за наличия масла в самыхвинтовых канавках. При этом размер и распределение пятен каждого иэ микровыступов, образующих фактическую площадь контакта при упругом двформировании, носят не случайный характер распределения по поверхности, а имеют регулярный закон распределения по вершинам (выступам) винтовых канавок, Причем ширину рабочей части выступов (вершин) винтовых канавок (беэ радиусов закругления) выбирают расчетным путем равной наибольшему диаметру пятен, образующих фактическую площадь контакта при упругом деформировании. выступов после их приработки.На фиг. 1...

Номер патента: 1066583

Опубликовано: 15.01.1984

Авторы: Бегун, Должич, Палагнюк

МПК: A61B 17/24

Метки: биологическую, воздействия, инструмент, ткань, ультразвуковой

...ультразвукового инструмента осуществляется следующим образом.Продольные ультразвуковые колебания преобразователя 2 усиливаются концентратором 1, выполняющим роль трансформатора колебательной скорости, и подаются на волноводный преобразователь 3 конической формы с винтовыми канавками 4. Форма винтового волновода позволяет наряду с усилением преобразовывать продольные колебания в комплексные или число крутильные, При этом возможно возбуждение колебаний различных форм на трех основных разнесенных по частоте резонансах за счет введения витой с изменяющимся шагом и глубиной экспоненциальной части волновода-преобразователя, Первая нижняя частота (=- 27 кГц) соответствует комплексным колебаниям на рабочем инструменте с преобладанием продольной...

Номер патента: 1066582

Опубликовано: 15.01.1984

Авторы: Бегун, Должич, Палагнюк

МПК: A61B 17/24

Метки: глаукомы, лечения, начальной, открытоугольной

...ультразвуковыми колебаниями продольно-крутильного характера с преобладанием крутильной составляющей, с амплитудой. 2 А-20 мкм, частотой 20-25 кГЦ в импульсном режиме, при этом один сеанс включает до 10 импульсов, на курс 10-15 сеансов,Предлагаемый способ лечения открытоугольной глаукомы применен в клинических условиях у 20 больных с трабекулярной формой открытоугольной глаукомы. Клинические исследования выявили у них повышение офтальмотонуса до 30- 34 мм рт. ст., выраженную пигментацию трабекулярной зоны угла передней камеры.Способ осуществляют следующим образом.После эпибульбарной анестезии раствором дикаина вставляют векорасширитель, к области лимба плотно прижимают рабочую часть ультразвукового устройства, посылают поток...

Номер патента: 1039693

Опубликовано: 07.09.1983

Авторы: Дорошенко, Драчев, Земсков, Палагнюк

МПК: B23Q 15/00

Метки: детали, процессом

...Перед началом течения включает пер-вый контур - стабилизации положения корпуса разцедержателя, при этом бескон . тактный датчик 1 жестко закреплен на корпусе 2 относительно искусственной базы 3 (последняя устанавливается на станине: станка и может быть сменной и регулируеваемой детали). В случае перемещения корпуса 2 относительно искусственной базы 3 задатчик 1 выдает электрический сигнал, пропорциональный величине перемещения корпуса резцедержателя с учетом знака на дифференциальный усилитель 4, где этот сигнал сравнивают с сигналом задатчика - 5, усиливают и подают на электрогидропривод 6. Последний перемещает корпус 2 в заданном направлении, стабилизируя его относительно базы 3 по всей длине обрабатываемой детали. 20 Стабилизация...

Номер патента: 1026038

Опубликовано: 30.06.1983

Авторы: Заковоротный, Козик, Палагнюк, Ткаченко

МПК: G01N 3/58

Метки: износостойкости, инструмента, режущего

...третий входполосового усилителя соединен с блоком регистрации режимов обработки,блок измерения усилий резания выполнен в виде последовательно соединенных датчика усилий резания, второгополосового усилителя, перестраиваемогб фильтра, схемы усреднения и второй схемы сравнения, выход которой соединен с регистратором, схемы регулиров.65ки времени усреднения, вход которой соединен с выходом перестраиваемого фильтра, а .выход - с вторым входом усреднения, задатчика, выход которого соединен с вторым входом второй схемы сравнения, второй вход второго полосового усилителя связан с блоком регистрации режимов обработки, второй выход перестраиваемого фильтра соединен с третьим выходом системы автоматической настройки, выход схемы усреднения...

Номер патента: 1024161

Опубликовано: 23.06.1983

Авторы: Дмитриев, Заковоротный, Палагнюк, Савельев, Турчин

МПК: B23B 25/06

Метки: выбора, оптимальных, поддержания, режимов

...с перестраиваемым гене- . ратором 6 и системой 7 начальной на- стройки блоков кольцо фазовой автома тической подстройки частоты ( фАПЧ). При этом интегральный уровень сигнала на выходе полосового фильтра 3 поддерживают автоматически постоянным эа счет введения обратной связи, образо ванной усилителем-преобразователем 5 переменного сигнала в постоянный с последующим интегрированием, включенным между выходом полосового .фильтра 3 и регулируемым элементом коэффициента усиления предварительного усилителя 2. Это вызвано тем, что при вариации (увеличении ) скорос5 1 О 15 20 15 ти резания изменяется частота и перераспределение энергетических уровнейосновных периодичностей процессастружкообразования и релаксационногопроцесса трения по...

Номер патента: 1022780

Опубликовано: 15.06.1983

Авторы: Бегун, Заковоротный, Палагнюк, Ровенькова, Ткаченко

МПК: B23B 1/00

Метки: механической, процессом

...о мы СПИД. Зона, прилегающая к вершинережущего инструмента, является интенсивным источником виброакустических волн, распространяющихся по поверхности детали в зоне трения по задней грани инструмента. Изменение акустического контактапо задней грани инструмента с деталью связано с вариацией площади контакта и определяется величиной сближенья задней поверхности инструмента с деталью. Поэтомупоследняя и характеризует силы, действующие на заднюю грань инструмента.Следовательно, амплитудная модуляциятой частотной составляющей движения элемента СПИД, которая вызвана сигналомвиброакустической эмиссии, прошедшимчерез заднюю грань инструмента; и являетсяносителем информации о циклических составляющих сил, приложенных к задней грани инструмента со...

Номер патента: 1008699

Опубликовано: 30.03.1983

Авторы: Бегун, Должич, Палагнюк

МПК: G05B 13/02

Метки: самонастраивающаяся, сваркой, ультразвуковой

...содержит задатчик 21 периодавоздействия вибраций, сравнивающееустройство 22, сумматор 23, релейныйэлемент 24, генератор 25 пилообразных импульсов.Экспоненциальный концентратор 3вибраций имеет канавки, связанныеперемычкой подобно сверлу, что обеспечивает наряду с усилением вибраций, создаваемых возбудителем 2 вибраций, преобразование продольных колебаний нкомплексные с.существеннымпреобладанием крутильной состанляющей или чисто крутильные, которыепозволяют полностью устранить кавитационные явления в жидкой или полу-,жидкой среде, что принципиально важно при использовании устройства вмедицинеи повысить эффективностьсварки.Датчик 4 вибраций устанонлен вузловой точке экспоненциального концентратора 3 (фиг.б) иизмеряетамплитуду...

Номер патента: 963699

Опубликовано: 07.10.1982

Авторы: Ерофеев, Заковоротный, Козик, Палагнюк, Ткаченко

МПК: B23B 25/06

Метки: металлорежущих, механической, процессом, станках

...металлорсжущих станках осущсствля:ст следующим образом.Спектр виброакустичсской эмиссии обрабатываемой детали 1 и инструмента 2 регистрируют преобразователями 3, уста- ЗО новлециыми в цаиравлсцци действия отжимающей составляющей силы резания 1 как со стороны инструмента (суппорта) 2, так и со стороны (детали 1) коисоля за,:1- ней бабки 4. При этом передаточная руцк ция упругой систсмы супцортиой группы со стороны инструмента 2 остается постояипой, а передаточная функция упругой системы От режущего клиа ПСТ 1 у.йсТя 2 до места установки преобразователя 3 со сто П роны копсоля задней бабки измецястся с измепспись жесткости Обрабать.васмой 1,стали 1, относительного положения инструмента 2 по координатам по отношсцию к обрабатьвасмой детали...

Номер патента: 961902

Опубликовано: 30.09.1982

Авторы: Должич, Палагнюк

МПК: B23K 20/10

Метки: акустическим, режимом, сварки, ультразвуковой

...время их действия до полногогарантированного рассечения тяжей(снятия нагрузки) определяют автоматически с помощью цепи обратнойсвязи, состоящей из преобразователя8 и усилителя 9 управления и формирования управляющего сигнала.В отличие от режима резания различных материалов (в данном случаерассечения плотных структур стеклоЗ 5 видного тела) в процессе сварки(коагуляции сетчатки) нагрузка нарабочей части инструмента всегдасуществует за счет наличия усилиянормального давления, необходимого40 для создания плотного акустическогоконтакта. В связи с этим в процессекоагуляции сетчатки (сварки) моментвключения мощных УЗ колебаний осуществляют автоматически посредством45 цепи, образованной блоками 8 и 9,аналогично режиму резания рассечения,...

Номер патента: 958039

Опубликовано: 15.09.1982

Авторы: Бегун, Брюхнов, Дмитриев, Заковоротный, Кирицев, Палагнюк, Ткаченко, Третьяков, Турчин, Цюкшо

МПК: B23B 49/00

Метки: износа, инструмента, режущего

...режим измерения.В режиме самообучения в процессеконтрольной обработки сигнал вибра-.ции от преобразователя 1 вибрацииподается на предварительной широкополосный усилитель 2, коэффициенткоторого задается постоянным, т,е.электронный ключ 12 отключается. Выходной сигнал с предварительного ши-рокополосного усилителя 2 подаетсяна и-идентичные каналы, которые выделяют основной, четные и нечетныегармонические составляющие сигнала.При этом выходной сигнал и-го канала выделения основной гармоникипоступает в блок 8 автоматическойнастройки, который автоматическиперестраивает частоту настройки пере-,страиваемых Фильтров 4 в диапазоне расположения основных частот периодической составляющей движений,50вызванных силами, действующими на заднюю грань...

Номер патента: 954931

Опубликовано: 30.08.1982

Авторы: Дмитриев, Заковоротный, Палагнюк, Турчин

МПК: G05B 13/00

Метки: металлорежущим, самонастраивающаяся, станком

...изобретения Самонастраивающаяся система управления металлорежущим станком, содержащая электромеханический преобразователь, на волноводе которого закреп. лена обрабатываемая деталь, входом связанный с выходом усилителя мощности, и датчик вибрации, установленный на режущем инструменте, выход которого соединен с первым усилителем и с первым входом второго усилителя, второй вход которого подключен к выхо ду первого усилителя, о т л и ч а ющ а я с я тем, что с целью повышения точности и надежности, в нее введены сумматор, третий усилитель, полосовые фильтры, усилители с зоной нечувствительности и детекторы, причем выход датчика вибрации через соответствующие последовательно соединенные полосовой фильтр, усилитель с зоной нечувствительности...

Номер патента: 930256

Опубликовано: 23.05.1982

Авторы: Игнатенко, Палагнюк

МПК: G05B 19/00

Метки: манипулятором

...без нагрузки, Сигналы свыходов полосовых фильтров 11 усиливаются регулируемыми усилителями 12,детектируются детекторами 13, усредняются интеграторами 14, время интегрирования которых зависит от выходного50напряжения каналов и определяется компараторами 15, сравнивается во вторыхсумматорах 16 с допустимыми значениями амплитуды, задающими блоками 17эталонного сигнала, после чего управляющее напряжение подается на управляющийвход электронного ключа 7 через элемент ИЛИ 9. На второй вход элемента 3 930256ИЛИ 9 подается напряжение с выходавторого канала, полученное аналогичнымобразом при измерении колебаний в вертикальном направлении. Только при отсутствии сигнала запрета на выходе обоихканалов и прн наличии команды с блока 1задания...

Номер патента: 921782

Опубликовано: 23.04.1982

Авторы: Анипченко, Бегун, Заковоротный, Носко, Палагнюк, Ткаченко

МПК: B23Q 15/007

Метки: механической, процессом, самонастраивающаяся

...с фильтра 8 с помощью детектора 9 со встроенным интегратором получаем напряжение, пропорциональное величине циклических сил нд задней грани.Поиск оптимальной частоты возбужления осуществляется по минимуму напряжения на выхоле детектора 9 со встроенным интегратором, цри перестройке частоты возбуждения - в пределах полосы пропускания электромеханического преобразователя 3.Синхронно с началом перестройки генератора 4 пилообразного напряжения генератором 1 О прямоугольных импульсов вырабатывается импульс, опрокидывающий триггер 11 в первое состояние, в котороч он открывает аналоговый ключ 12, пропускающий сигнал с выхода детектора 9 со встроенным интегратором на блок 18 запоминания минимума.С началом повторной перестройки генератора 4...

Номер патента: 918022

Опубликовано: 07.04.1982

Авторы: Антонюк, Выслоух, Заковоротный, Кокаровцев, Максимчук, Остафьев, Палагнюк, Ткаченко

МПК: B23Q 15/00

Метки: металлорежущем, станке, точностью

...с входом при"вода подач станка 23. Второй входблока 22 управления приводом подачсоединяется через согласующий усилитель 24 с выходом датчика 25 силырезания, который устанавливается нарежущий инструмент,При включении, привода подач станк а 23 осуществляется обработка детали режущим инструментом 1, вследствие чего возникают вибрации, которыерегистрируются датчиком 2. Сигналс него последовательно поступает всогласующий блок 3, полосовой фильтр4, где происходит выделение гармо".ник акустической эмиссии, в усили,"тель 5 с регулируемым коэффициентомусиления, коэффициент усиления кото"рого изменяется в зависимости отпараметров режимов резания,и задает ся блоком 15 управления. Выделеннаягармоника нормируется пь своему интегральному уровню с...

Номер патента: 918021

Опубликовано: 07.04.1982

Авторы: Ерофеев, Заковоротный, Козик, Палагнюк, Ткаченко

МПК: B23Q 15/00

Метки: глубины, детали, деформированного, обрабатываемой, слоя

...в спектре виброакустической эмиссии, излучаемой непосредственно зоной резания и главным образом в направлении Действия отжимающей составляющей силы резания. Сростом величины износа по задней гра"ни в тонком поверхностном слое /деталей меняется величина и характер рас-55пределения касательных напряжений.При этом с увеличением износа от 0,2до 0,45 мм при постоянных определен918021 8 ве с целью определения ширины спектра осуществляется с помощью электронного коммутатора 7, управляемого соединенной в кольцо цепью, состоящейиз самого электронного коммутатора 7,Таким образом, выходной сигнална выходе блока умножения 13 является выходным полезным сигналом, пропорциональным глубине деформирован ного слоя, который и подается...

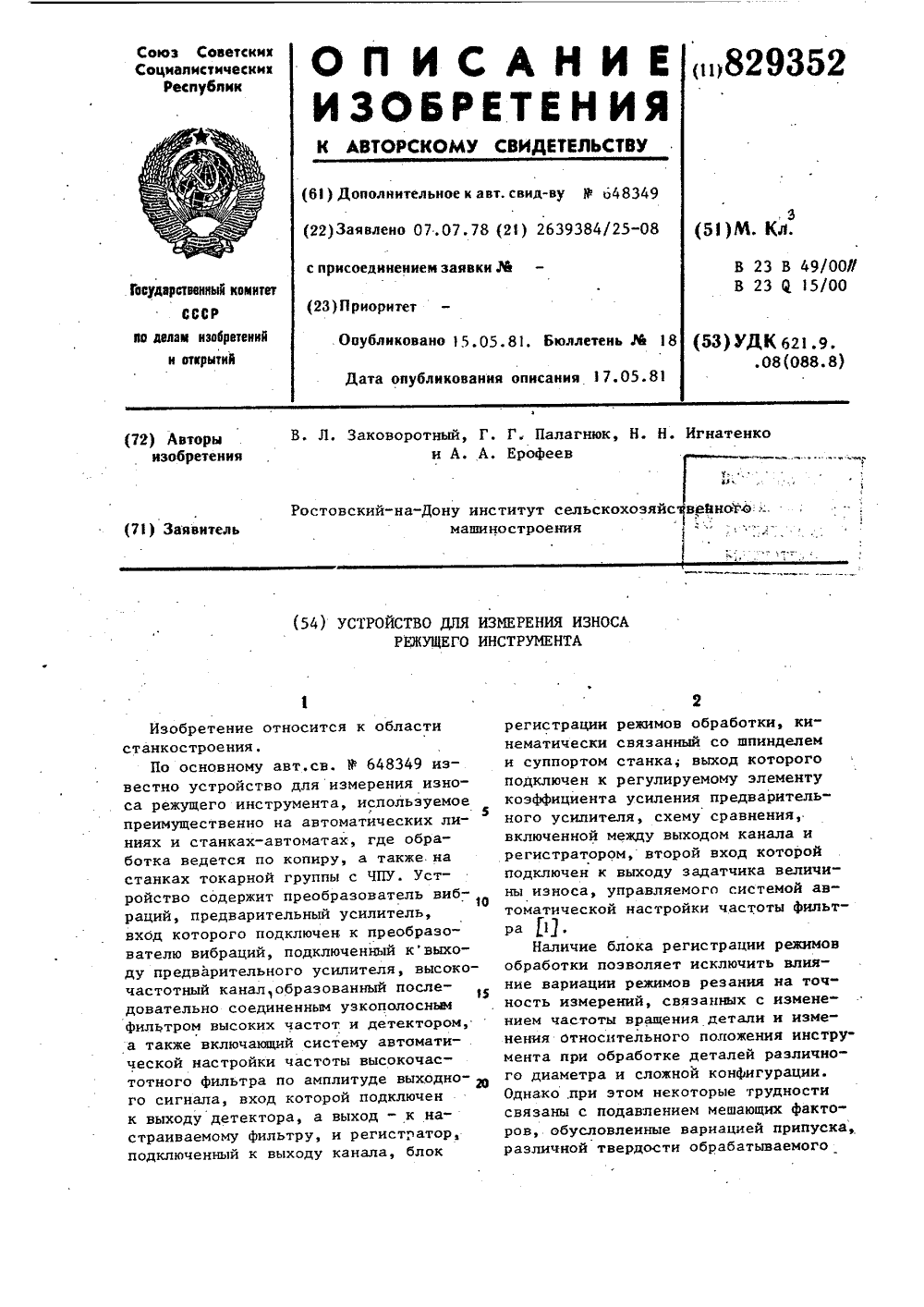

Номер патента: 829352

Опубликовано: 15.05.1981

Авторы: Ерофеев, Заковоротный, Игнатенко, Палагнюк

МПК: B23B 49/00

Метки: износа, инструмента, ре-жущего

...управления .станка и возвращает ее в исходное состояние, отключает станок-автомат и включает звуковуюи световую сигнализацию на пульте уп30 7 82935 равления оператора (система управления станком не показана).Использование высокочастотной части спектра виброакустической эмиссии позволяет прежде всего отстроиться от частот,. связанных с шумом движущихся частей станка как с мешающим фактором, а. затем с помощью системы 10 автоматической настройки фильтров 5, б выделить наиболее информативные 10 частоты, коррелированные с износом и процессами протекания пластической деформации.Результаты исследований показывают, что ширина снектра и перераспре деление его энергетических уровней различны в зависимости от направления измерения...

Номер патента: 806366

Опубликовано: 23.02.1981

Авторы: Антонюк, Выслоух, Заковоротный, Остафьев, Палагнюк, Ткаченко

МПК: B23Q 15/00

Метки: металлорежущихстанках, точностьюобработки

...оттуда на полосовой Фильтр 3, настроенный на туже гармонику, прохождение которой от задней грани резца до места установки преобразователя наилучшее.Выделенная, гармоника нормируется по своему интегральному уровню с помощью усилителя 4 с регулируемым коэфФициентом усиления и интегратора 5 и поступает в детектор 6, где выделяется ее огибающая и подается на перестраиваемый полосовой Фильтр 7, который перестраивается от генератора 8, в качестве которого можно использовать генератор пилообразного напряжения.Выделение частоты наибольшего уровня и слежения за ее девиацией осуществляется следующим образом: с блока 9 управления поступает сигнал на открытие аналогового ключа 10, на включение аналогового запоминающего устройства 11 и на запуск...
