Кокаровцев

Номер патента: 1757849

Опубликовано: 30.08.1992

Авторы: Кокаровцев, Кривошлыков, Махмудов, Остафьев, Темиров

МПК: B23Q 15/00

Метки: обработкой, резанием

...(1), определяют матожиданиейСр-Саь, рассчитывают сраднакаадратичное отклонение для значений Ср, абсолютную разность между текущим значением Ср и средним значением Ср, Ь= =. Ср -Ср и на основании сравнения ее с заданным значением разности Ь =К о,где К - тарировочный коэффициент, удовлетворяющий неравенству 1К в, здесьгп=2,3, число больше единицы, значениекоторой устанавливается из практики и со 5 ответствует нормальному состоянию ходапротекания процесса резания, определяютЯки Яь.Принцип действия системы, реализующий данный способ, заключается в следую 10 щем(фиг,3).При обработке заготовки на станке 1 попрограмме, реализуемой УЧПУ 2, сигнал сдинамометра 3, установленного на станке 1,поступает последовательно на усилитель 4,15 детектор 5,...

Номер патента: 1734958

Опубликовано: 23.05.1992

Авторы: Воскобойник, Камаев, Кокаровцев, Махмудов, Науменко, Остафьев

МПК: B23B 25/06

Метки: инструментов, прогнозирования, режущих, состояния

...Пн 1, П+2, задаваемым ЦАП 20 ни 20 н. Нормированные по уровню сигналы компараторов 141 и 142 сравниваются в устройстве 15 сравнения. При наличии сигнала логической единицы на входе устройства 15 сравнения на выходе появляется сигнал , сигнализирующий о наличии автоколебания.Огибающая модуляционного сигнала со звена 122 поступает на пиковый детектор 16, а с него - на ячейку 18 памяти, фиксирующую максимальное значение амплитуды модуляционного сигнала при переходном процессе. Выход пикового детектора 16 подключен к индикатору 19 экстремума, где определяется разность текущего значения сигнала и значения максимума амплитуды, зафиксированного с помощью пикового детектора 16, В момент наступления максимума индикатор 19 экстремума...

Номер патента: 1458160

Опубликовано: 15.02.1989

Авторы: Кокаровцев, Мирзаев, Остафьев

МПК: B23Q 15/00

Метки: оптимизации, процесса, резания

...минимума и определения максимума значений производных, запускается с помощью специального блока контроля 12, например датчика определения касания реэиста.заготовки.Сигналы о данных режима резания поступают в микропроцессор с устройства ЧПУ станка 13. 0 4П р и м е р. Обтачивают заготовку на стали 12 Х 18 Н 9 Т твердосплавным резцом Т 15 К 6, Ы,= 10,= 1.2, ( =45 Ч = 138 м/мин,= 0,5 мм, Б - линейно возрастающая, Измеряют общий уро-. вень виброакустического сигнала согласно схеме, показанной на фиг.2. Определяют производную для огибающей уровня виброакустического сигнала, по фиг, 1 определяют минимум значения производной. Для данных пар12 Х 18 Н 9 Т и Т 15 К 6 при Ч = 138 м/мин,0,5 оптимальной является подача равная 8=28 мм/мин, где...

Номер патента: 1427233

Опубликовано: 30.09.1988

Авторы: Кокаровцев, Мирзаев, Остафьев, Скицюк

МПК: G01N 3/58

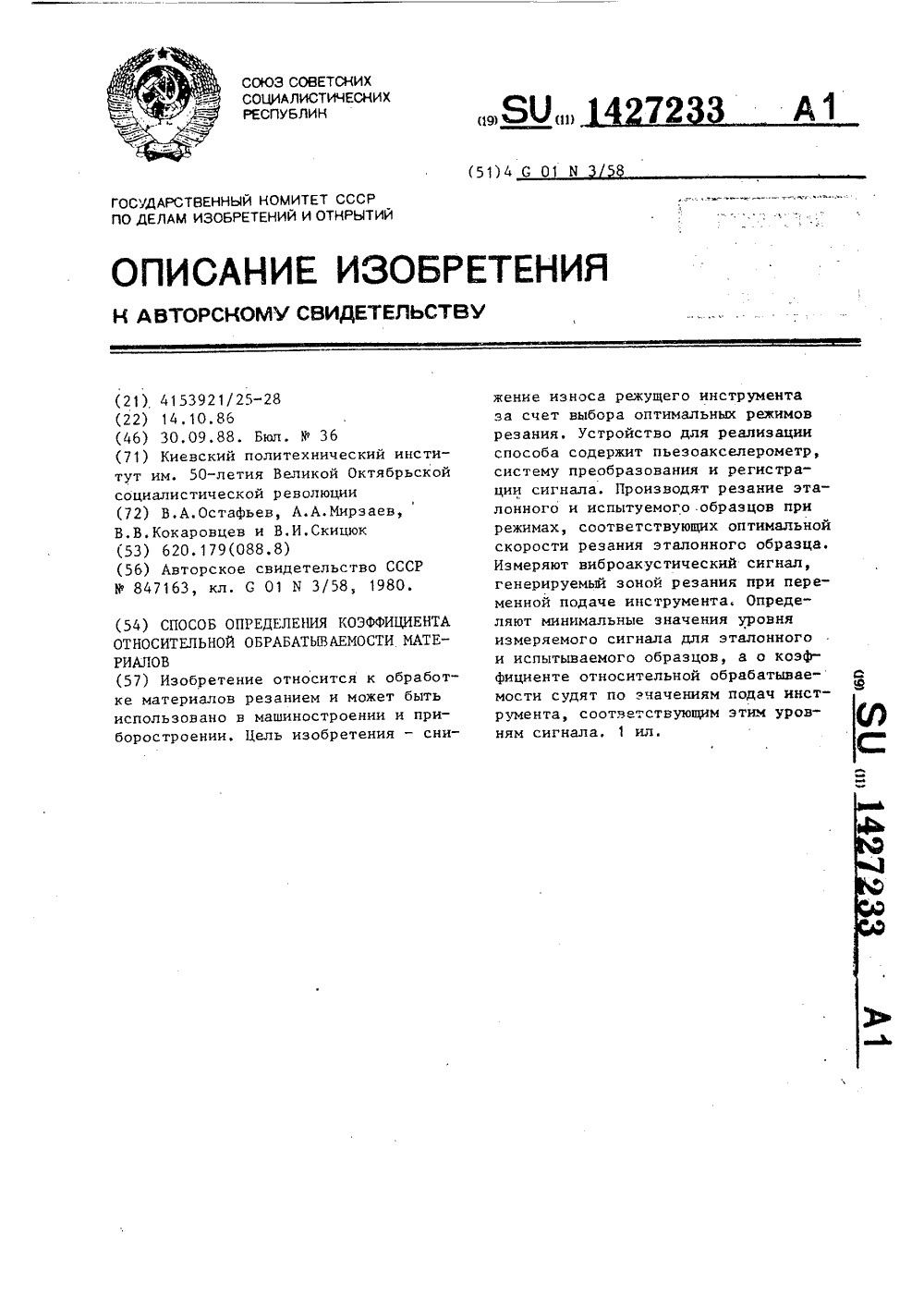

Метки: коэффициента, обрабатываемости, относительной

...программе поиска минимума и определения максимума значений производ 30 ных и запускаются с помощью блока 12 контроля. Сигналы о данных режима резания поступают в микропроцессор с устройства 13 ЧПУ станка.Способ реализуют следующим образом.С помощью известных методов определяют режим оптимальной скорости резания для эталонного образца и на этом режиме производят точение эта лонного и испытуемого материалов. Измеряют общий уровень виброакустического сигнала, генерируемого зоной резания в течение всего процесса обработки с линейно возрастающей во вре.5 мениподачей. Определяют минимальное значение уровня измеряемого сигнала для эталонного и испытуемого материалов, устанавливают значения подач, соответствующие данным уровням, а коэффициент...

Номер патента: 1202745

Опубликовано: 07.01.1986

Авторы: Александров, Кокаровцев, Махмудов, Остафьев

МПК: B23B 49/00

Метки: инструмента, состояния

...и аварийныеситуации, используем величинупроизводной в момент врезания сверла в заготовку, так как максималь 1202745 ное значение производной в момент 510 ся с помощьо Вазведепгця В квадрат 10и интегрирования с временем усредлнения. С блока 7 сигнал поступает на формирователь 8 пороговогоуровня, где на основании значениямаксимума производной в момент вре 55 эания формируется значение порогоВаго уровня С и выдается импульсД об окончании процесса вреэанця.Пороговый элемент 9, на котором 5 20 25 30 35 40 45 врезания является по существу неаварийным. После того как сформирован пороговый уровень, которыйравен максимуму переходного процесса при врезании, фиксируем каждоепревышение и считаем время, в течение которого значение производной...

Номер патента: 1189654

Опубликовано: 07.11.1985

Авторы: Александров, Кокаровцев, Остафьев, Шевченко

МПК: B23Q 15/00

Метки: износа, инструмента

...электрических параметров зоны контакта (емкость и сопротивление). При острозаточенном инструменте величина . глового ускорения 50 больше, чем при изношенном, в результате чего ЭДС переходного процесса превышает ЭДС стационарного процесса при резании неизношенным инструментом. По отношению ЭДС стационар ного и переходного процессов можно судить о протекании процессов металлообработки (фиг.1), причем 54 2для затупления инструмента величина Е /Естремится к единице. Начальная величина характеризует износостойкость режущего инструмента.Чем меньше Е /Е , тем большемакс кизносостойкость.Способ осуществляется следующим образом.В процессе резания текущий сигнал ЭДС Е(С) подают на вход усилителя 1. С выхода усилителя 1 сигнал поступает на...

Номер патента: 1180757

Опубликовано: 23.09.1985

Авторы: Александров, Кокаровцев, Махмудов, Науменко, Остафьев, Скицюк

МПК: G01N 3/58

Метки: обрабатываемости, оценки

...8 и дифференцирующее 9 звенья, выходы которых подключены к компаратору 10.Опорным напряжением компаратора10 является выход интегрирующегозвена 8, а входным напряжением служит выход дифференцирующего звена 9.Заряд емкости интегрирующего зве"на накапливается медленнее относительно изменения входного напряжения,так как постоянная времени интегрирующего звена большая. Следовательно, напряжение интегрирующегозвена, поступающее на вход компаратора 10, возрастает медленнееотносительно напряжения, поступающего с дифференцирующего звена 9.Так как входное напряжение, изменяясь, превышает опорное напряжение,происходит срабатывание компаратора 10, на выходе которого устанавливается уровень логической единицы, что соответствует...

Номер патента: 1046025

Опубликовано: 07.10.1983

Авторы: Васильченко, Кокаровцев, Максимчук, Остафьев, Усачев

МПК: B23B 25/06

Метки: износа, инструмента

...происходило в одной и той же зоне заготовки и Выполняет роль задающего генератора интервалов измерения. 65 Сущность изобретения основанана том, что режущая часть инструментапри течении совершает сложное движение в пространстве, Положение впространстве, в любой момент времени,определяется силами, которые действуют на режущую часть инструмента.Изменение параметров процесса обработки, а именно износа инструмента,приводит к изменению действующихсил, что в свою очередь, изменяеттраекторию движения режущей частиинструмента в пространстве,На чертеже показана блок-схемаустройства измерения износа инструмента при токарной обработке,Датчики вибраций 1, 2 и 3 расположены в теле инструмента взаимно пер"пендикулярно для измерения сил Р,Р, Р -...

Номер патента: 986615

Опубликовано: 07.01.1983

Авторы: Аксенов, Антонюк, Воскобойник, Кокаровцев, Куд, Максимчук, Остафьев

МПК: B23B 25/06

Метки: процесса, резания

...проверку несрабатывания устройства 12 в течение времени, определяемого переходным процессом, Это делается с целью защиты устройства касания от ложных срабатываний, обусловленных ударами, работой механизмов и т п акустический сигнал наблюдается вдиапазоне частот 1-20 кГц и эту реакцию, измеренную с помощью пьезоакселерометров, закрепляемых в непосредственной близости от зонырезания, можно использовать как дляопределения износа инструмента, таки для определения моментов начала иокончания процесса резания, предварительно проведя идентификацию процесса и установив ее связь с параметрами процесса резания. При этомотпадает надобность в дополнительном вибровозбудителе.Поскольку динамический диапазонизменения сигнала может составлять 1540-60 дб,...

Номер патента: 975220

Опубликовано: 23.11.1982

Авторы: Аксенов, Воскобойник, Камаев, Ковальчук, Кокаровцев, Лакиза, Остафьев, Павлюк

МПК: B23B 25/06

Метки: процесса, резания

...потеря устойчивости системы СПИД (обычно в пределах частот до1 - 1,5 кГц). В то же время спектр виброакустического сигнала, генерируемого зонойрезания при устойчивом процессе точения(токарная обработка), представляет собойнестационарный случайный процесс.Энергия отклика системы СПИД, а следовательно, и детектирования, сдвигается вобласть низких частот и, таким образом,подавляет инфразвуковые флуКтуации огибающей.В условиях автоколебательного режимаобразуется сегментная стружка, в результате чего теплофизические процессы становятся более выраженными, что также является причиной, способствующей подавлениюфлуктуаций отклика,На фиг. 1 показана блок-схема устройства, поясняющая сущность изобретения; нафиг. 2 - график информативных...

Номер патента: 918022

Опубликовано: 07.04.1982

Авторы: Антонюк, Выслоух, Заковоротный, Кокаровцев, Максимчук, Остафьев, Палагнюк, Ткаченко

МПК: B23Q 15/00

Метки: металлорежущем, станке, точностью

...с входом при"вода подач станка 23. Второй входблока 22 управления приводом подачсоединяется через согласующий усилитель 24 с выходом датчика 25 силырезания, который устанавливается нарежущий инструмент,При включении, привода подач станк а 23 осуществляется обработка детали режущим инструментом 1, вследствие чего возникают вибрации, которыерегистрируются датчиком 2. Сигналс него последовательно поступает всогласующий блок 3, полосовой фильтр4, где происходит выделение гармо".ник акустической эмиссии, в усили,"тель 5 с регулируемым коэффициентомусиления, коэффициент усиления кото"рого изменяется в зависимости отпараметров режимов резания,и задает ся блоком 15 управления. Выделеннаягармоника нормируется пь своему интегральному уровню с...

Номер патента: 793723

Опубликовано: 07.01.1981

Авторы: Антонюк, Кокаровцев, Максимчук, Остафьев

МПК: B23B 25/06

Метки: процесса, резания

...на блок4 амплитудных детекторов, с выходакоторого сигналы поступают на блок5 пороговых устройств, Выход блокапороговых устройств соединен с входом промежуточного регистра б. Сигналы с выхода промежуточного регистра поступают на блок 7 памяти и на Зфодин вход блока 8 сравнения, на второй вход которого поступают сигналыс блока 7 памяти. Блок сравнениясоединен с блоком 9 анализа.Устройство работает следующим об- ЗЗразом,Сигналы от виброакустическогодатчика (акселерометра, пьезодатчика), установленного в зоне резания,усиливаются в блоке 1 Формирования ф)виброакустического сигнала и поступают на блок 2 частотных избирателей.Частотные избиратели представляют собой узкополосные активные коммутирующие фильтры, на которые поступают...

Номер патента: 73535

Опубликовано: 01.01.1948

Автор: Кокаровцев

МПК: F21V 19/02

Метки: двух, кинозала, ламп, проекторов, проекционных, регулировки

...металлическая пластина (кашетка), укладывающаяся в фильмовый канал широкопленочного или узкопленочного аппарата, ц в ней делается потребное количество отверстий, необходимых для определения величины светового потока. Благодаря этому на экране могут быть получены светлые поля, ограниченные темным фоном. Светлое поле может быть любой формы, но расположено так 1 например, в шахматном порядке), чтобы его край мог быть совмещен с таким же полем другого проектора.После совмещения визуально определяется, насколько световые потоки равноценны. При необходимости можно одновременно сравнивать световые потоки нескольких проекторов. Применение для этой цели какого-либо прибора не требуется, так как известно, что человеческий глаз...
