Адаптивная система управления процессом резания

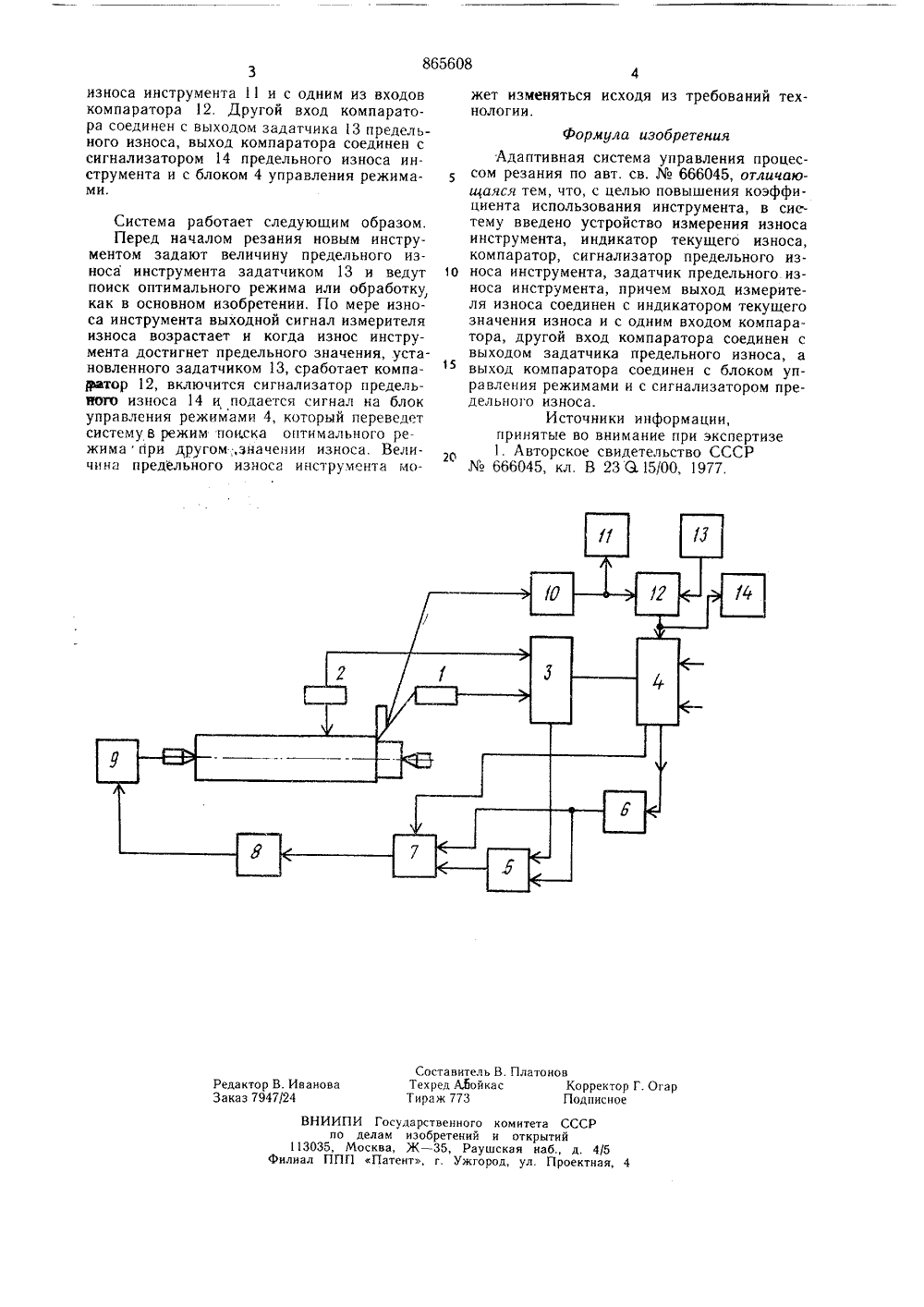

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскнкСоцналнстнческнкРеслублнк(53) УДК 62.947 (088.8) на деиам иэооретений и открытий(7) Заявител Уфимский авиационный институт им. Орджоникидзе 54) АДАПТИВНАЯ СИСТЕМА УПРАВЛЕН ПРОЦЕССОМ РЕЗАНИЯс одним вхокомпаратора предельного соединен с и сигналиИзобретение относится к области машиностроения и предназначено для определения и поддержания оптимальной скорости резания в процессе обработки.По основному авт, св.666045 известны системы управления процессами резания, которые состоят из датчиков термоэдс и скорости резания, включенных на вход измерителя оптимальных режимов, блока управления режимами, соединенного с измерителем, генератора ступенчатого напряжения, сравнивающего устройства, коммутатора, усилителя разностного сигнала, исполнительного устройства 1.Недостатком таких адаптивных систем управления является невозможность осуществлять контроль износа инструмента в процессе обработки.Цель изобретения - повышение коэффициента использования инструмента.Поставленная цель достигается тем, что в систему введено устройство измерения износа инструмента, индикатор текущего износа, компаратор, сигнализатор предельного износа инструмента, задатчик предельного износа инструмента, причем выход измерителя износа соединен с индикатором текущего значения износа ндом компаратора, другой входсоединен с выходом задатчикаизноса, а выход компаратораблоком управления режимамизатором предельного износа.На чертеже изображена блок-схема предлагаемой системы.Система состоит из датчика 1 термоэдси датчика 2 скорости резания, включенных на вход измерителя 3 оптимальной скорости резания, выход которого соединен с блоком 4 управления режимами. Другой выход измерителя оптимальной скорости подключен к одному из входов сравнивающего устройства 5. Выход блока 4 управления режимами соединен с управляющим входом 1 э генератора 6 ступенчатого напряжения и суправляющим входом коммутатора 7. Выход генератора 6 ступенчатого напряжения подключен к одному из входов сравнивающего устройства 5 и к одному из входов коммутатора. Выход коммутатора 7 соедн- О нен со входом усилителя 8, выход которогонагружен на исполнительный механизм 9.Выход устройства измерения износа инструмента 10 соединен с индикатором текущего865608 износа инструмента 11 и с одним из входов компаратора 12. Другой вход компаратора соединен с выходом задатчика 13 предельного износа, выход компаратора соединен с сигнализатором 14 предельного износа инструмента и с блоком 4 управления режимами. Составитель В. ПлатоновТехред Аоойкас Корректор Г. Огар Тираж 773 Подписное Редактор В. ИвановаЗаказ 7947/24 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раущская наб., д, 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Система работает следующим образом.Перед началом резания новым инструментом задают величину предельного износа инструмента задатчиком 13 и ведут поиск оптимального режима или обработку, как в основном изобретении. По мере износа инструмента выходной сигнал измерителя износа возрастает и когда износ инструмента достигнет предельного значения, .установленного задатчиком 13, сработает компайштор 12, включится сигнализатор предельиого износа 14 и подается сигнал на блок управления режимами 4, который переведет систему в режим поиска оптимального режимапри другом, значении износа. Величина предельного износа инструмента может изменяться исходя из требований технологии. Формула изобретенияАдаптивная система управления процессом резания по авт. св.666045, отличающаяся тем, что, с целью повышения коэффициента использования инструмента, в систему введено устройство измерения износаинструмента, индикатор текущего износа,компаратор, сигнализатор предельного из 10 носа инструмента, задатчик предельного износа инструмента, причем выход измерителя износа соединен с индикатором текущегозначения износа и с одним входом компаратора, другой вход компаратора соединен свыходом задатчика предельного износа, авыход компаратора соединен с блоком управления режимами и с сигнализатором предельного износа.источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР666045, кл, В 23 8.15/00, 1977,
