B23C 5/16 — отличающиеся конструктивными особенностями, иными чем форма
Дисковая фреза
Номер патента: 74255
Опубликовано: 01.01.1949
Автор: Чернов
МПК: B23C 5/08, B23C 5/16
...изготовлять их с неравномерным шагом между зубцами. Размеры шага устанавливаются из расчета требуемого распределения нагрузки в радиальном направлении.Устройство дисковой фрезы со ступенчатым расположением зуб. цов и неравномерным шагом изображено на чертеже,Фреза снабжена обдирочными зубцами 1, О и 111, на которые приходится большая часть нагру;- ки, и зачищающим зубцом 117, работающим с малой подачей на зуб и соответственно с меньшей нагрузкой. Зачищающпй зуо 17 снимает стружку неодинаковой толщины. У переходнои фаски зуба Л 7, работающей в тяжелых условиях, стружка тонкая. У задней части зуба 1 У толщина стружки больше, что обеспечивает устойчивость фрезы во время работы,В комплекте фрезы устанавлива ются со смешением зубцов,...
Торцевая фреза со вставными резцами
Номер патента: 74546
Опубликовано: 01.01.1949
Автор: Кашарин
МПК: B23C 5/06, B23C 5/16
Метки: вставными, резцами, торцевая, фреза
...кромок вставных резцов сборных фрез от быстрого выкрашивания или разрушения, обычно вызываемых биением фрезы, неточной заточкой и т. и.В предлагаемой конструкции фрезы положение каждого заточенного и доведенного отдельно от фрезы резца 1 может очень точно регулироваться как в осевом, так и в радиальном направлениях. Регулироганис в осевом направлении выполняется дпференциальнымп винтамп 2, имеющими две резьбы одинакового направления, но несколько отличающихся по величине шага, Одной резьбой винт 2 завинчивается в корпус 9 фрезы, а второй в гайку 3, перемещающуюся в радиальном направлении в призматических пазах резца 1, но жестко связанную с ним в осевом направлении. При каждом обороте винта 2 резец 1 переме 1 цается в осеьом...
Пазовая трехсторонняя составная фреза
Номер патента: 75000
Опубликовано: 01.01.1949
Автор: Чернов
МПК: B23C 5/08, B23C 5/16
Метки: пазовая, составная, трехсторонняя, фреза
...ступицы. Для получения рабочей кпирины собранной фрезы, равной толщине одного полудиска, противоположные торцы полудисков смещены относительно соприиасающихСЯ торцев СТУПИЦ на ПОЛОВИНУ ТОЛщигны фрезы.Для регулирования толщины фрезы при износе между торцами ступиц прокладывается шайба 3. Зубья из твердого сплава впаиваются непосредственно в полудисхи. После установки фрезы на оправку полудиски расклиниваются конусным сухарем.При недостаточной мощности станка, а также в случае большой ширины паза, зубьям придается1. Пазовая трехсторонняя составная фреза, выполненная из двух самостоятельно надеваемых на олравку частей с проиладочной шайбой между ними, отл н ч а ю щ а яся тем, что обе части фрезы выполнены в виде двух полудисиов...
Фрезерная головка
Номер патента: 81511
Опубликовано: 01.01.1949
МПК: B23C 5/06, B23C 5/16
...и продолжать ряоотять режунп и кромкой окружности торца на ;руго) кони(,я 3 ертРжР и)бракР 13 об(3333 333, 33;Ртя:1 (1)рс 31(р 031 голо)ки.33(3;13 (Т(3: Ь но ГО 3(О РГМСЙ33(Т(3 33;3(И ЬГ Ин;1 Н НЛ)ИЧССКИС РРЗЦЬИЗ т(3(рлого с 3,3333)а.сн)ля н 3(ор(1,(Р рс(с 310 ложеиь тяк, что нсружный тор(н нч)ия оразРт 1 сооб;Г);)имьР;Г (коннтного рРзания ОтицятР;1 и 1 ыс ии);с)л(ьй и 3(онс рсчный нс)ре;ние углы. 31 утрснний торец резца " Оииряетс 5 иа устаоно 1 иы 1 )иит 3, Гк(ир)см 3 н в нео.(0;11 Ом поло;к(- нии контргайкой 4.:1) (ор МР)1;.у рс зцм и стенками гнезл выоиряется Ггри иомоГци нннта 5.э звисимо( ти от г.убннь р(з(3 и н рсботс чйст 1)ъст Оольн 15 с иг 11 1(ИЬИГС)5 ЧСГСТЬ КРО)13(н НЙРЖГГОГО ТРЦЯ РС ЗЦ(3, КОТОРЬй 330 ЫС Р( ЗЙТНГГ( 1315...
Фрезерная головка
Многозубые цельные инструменты малых размеров из металлокерамических твердых сплавов, в частности торцевые фрезы
Номер патента: 90411
Опубликовано: 01.01.1950
Авторы: Гринберг, Комиссаров, Королев, Розно
МПК: B23C 5/06, B23C 5/16
Метки: инструменты, малых, металлокерамических, многозубые, размеров, сплавов, твердых, торцевые, фрезы, цельные, частности
...сплава. НаОолее хороц 1 И 11 результат для изготовления мелких коронок дает прп.еене титаовых твеодых сГляВОВ, Корон 1(и Г 1 рессуются ИЗ твердоГО сплава вместе с Зуо;1 ка( ПЯ пил 1 трической Г 10 верхности, так и П 2 Т 01 зцс и не требу 10 т никакой Обраоотки. 1(рое заточки ЗуоцОВ. 1 Иаметр коронок для хвостового инст 1 ухента может 1(олебаться В пределх От 10 до 40 5. и Выгн. Зубцы коронки как на цилиндрической поверхости (фиг. 5), так и по торцу 1 фиг. 4) выпол 5 ются с Отрицательнь 1 ми передми уГЛ 2 ми яь90411 Пред м ет изобретения 1. Многозубые цельные инструменты малых размеров из металлокерамических твердых сплавов, в частности торцовые фрезы, о т л и ч а ющ и е с я тем, что рабочую часть инструмента выполняют в виде...
Цилиндрическая фреза со стружкодробящими зубьями на режущих гранях
Номер патента: 85846
Опубликовано: 01.01.1950
Автор: Андреев
МПК: B23C 5/04, B23C 5/16
Метки: гранях, зубьями, режущих, стружкодробящими, фреза, цилиндрическая
...фрезы рьх в пропессе работы яния мсдн и и латуннуюрезыму накотососто я резь- образу стружредмет оо зе гения бг убьями на режуучшего измельче 5 коос 5 разного прите зубьев четырех ческая фреза со отл ич а ющаяс Цилинд щих граняхтрик кодл отем, что,для полуезы выпол ми з лью л по ос мбм 1 е5 ены о витка,внь Известные цилиндрическиении меди или латуни возможноски, используемой в качестве припояструмента.Отличительная особенность прчто, с целью получения при ее рабного состояния стружки, она снабнполучаюцимися при нарезке на фрегом кансдого витка равным 6 мм.На фиг. 1 и 2 изображена вгаемой фрезы; на фиг, 3 - фрезагребешка ми.На наружной поверхности фба с шагом 6 мм, Благодаря этоются резьбовые гребешки, зубьяи доводят до...
Концевая фреза для обработки пространственно-сложных поверхностей штампов, прессформ, кулачков и тому подобных изделий
Номер патента: 97109
Опубликовано: 01.01.1954
МПК: B23C 5/10, B23C 5/16
Метки: концевая, кулачков, поверхностей, подобных, прессформ, пространственно-сложных, тому, фреза, штампов
...НЫИ ХВОСТОВИЕ, ПОСРСДСТЗО. КОТОООГО ЗЯЕРЕПЛ 5 ЕТСЯ Я СТЯНКЕ.Зксцетрчняя Вту;Кя 2 ОоеспечиВает смещение тВердоспл 1 ВнОЙ шяЙбы 1 на Всличиу эксЦентриЦитетЯ ОО Для ТОГО, чтобь Искл 1 очить 13 риооть фосзычисток, еОторый резяг б: металл задс Гри:ь опяЙОЫ.Тае еак угол "опвета шайбы с оорабатываемым изделием сосс тавляст 15 - 30, то шайба может быть использови о - 1 ряз.Расчет ВООходимОГО эесцснтрицитстя прОизводят В зяВисимости огн Оди ня Зуб с таки)1 рясчетох. 1 тооы зя 551 Грянь 1 япоы с еяс лись оо)абатываемого металла.Пуз бая 1 айбовая фреза 1 ф.г, 2) состоит из двух одиаеовьгвс)дос;впых шя 1 б 1 и ) с конической боковой поверхностью, обряЦспьх 1 рог к дрУГу бОльши.и ОснОБЯниями, эесент)ичнОЙ Вгул - ки 2, оправ(и 3, Гпшта 4 и пакляк...
Способ обработки точных плоских поверхностей
Номер патента: 107048
Опубликовано: 01.01.1957
МПК: B23C 3/00, B23C 5/04, B23C 5/16 ...
Метки: плоских, поверхностей, точных
...этого плитугоризонтальному фрезпомощью многозубой цской фреды, вставныечсские зубцы которойны по винтовой линиизакругленные режущперекрывают одна дрцессс работы.Иа фиг.жена фреза Х ПЛОСКИХ ПОВЕРХНОСТ плит; на фнг. 2 - сечение фрезы по АА.Предварительно обработанная плоскость контрольной плиты подвергается по всей ширине цилиндрическому фрезе рованию фрезой, которая снабжена вставными цилиндрическими зубцами 1 с закругленным профилем режущей кромки, Зубцырасполагаются в корпусе 2 фрезы по винтовой линии таким образом, что каждый последующий зуб по окружности смещен на половину ширины лезвия относительно предыдущего зуба. При фрезеровании такой фрезой плоской поверхности плиты на ее поверхности образуется равномерная сетка взаимно...
Многорезцовая головка с направляющим пазом для движения резцов
Номер патента: 111328
Опубликовано: 01.01.1957
Автор: Зорохович
МПК: B23C 5/08, B23C 5/16
Метки: головка, движения, многорезцовая, направляющим, пазом, резцов
...1 и входят в раедущего, диска 6, жестко связанного со шпинделем,из,резце 1 державок сообщить круговое 1 дв 1 ияение вокругловка державкн пробежмт по всему пазу, при этом коленного в этой державке, опишет плоскую траекторию,оидного участка будет иметь вид окружности, а на коп - прямой ливии. На й (ко Вофиг. 1;из хонды Н снову опи еский пр вокруг к ний: ОМ теорети зок ОЬ полож Проведя прч си О параллелын дв, ЙВ, ЬВ 2,дц и соединив точк 1 и нец резц котораяхоидноь торая представля Описываемая тораму пр 1 икрепл сги диска выреза по конхаиде. Кон жду собой. Держ входят в канавку диальные пазы в Если любой оси диска, то го а, укреп 1 до коих 1 участкеГОЛОВКА С НАПРАВЛЯК)ЩИМ ПАЗОМЯ ДВИЖЕНИЯ РЕЗЦОВ мая 1957 г, за М 573899 в Комитет ий и...
Фреза цилиндрическая
Номер патента: 129455
Опубликовано: 01.01.1960
Авторы: Можаев, Подъемщикова
МПК: B23C 5/04, B23C 5/16
Метки: фреза, цилиндрическая
...количества зуоьсз, снабжен;ых иеоохо;цмымц лгя режущего инструмента гсометрцчсскими парамстрамц, обсспсчцваст в процессе резания при больших скоростях 1750 - 2500 55 стн) легкое отлслсццс от основного материала стружки без следов смятия.В зависимости От того, какмю поверхность рсмстс 5 ц ОГ у 5 ты О- слс обработки - плоскую или криволинейную, псрцфсрцйцыс режущие кромки зубьев фрезы расположе ы по прямолинейной цл криволинейной образующей, что в сочетании ,. продольной подачей опрсл.ляст характер получаемой поверхности.Лъ 129455 Указанные фрезы могут быть выполнены в виде концевых, дисковых, цилиндрических и фасонных фрез, посредством которых можно получить неооходимые виды фрезерования металлического сотового заполнителя...
Торцовая фреза
Номер патента: 136156
Опубликовано: 01.01.1961
Автор: Турулов
МПК: B23C 5/06, B23C 5/16
...правыми и левыми главными режущими кромками, Такое выполнение фрезы повышает производительность фре. верования за счет уменьшения пути врезаггия фрезы,На фиг. 1 схематически изображена описываемая фреза; на фиг. 2 - схема одновременного фрезерования двух деталей.В корпусе 1 фрезы закреплены не по одному, а по два вставных ножа - правый 2 и левый 3, каждый с положительными передними углами главных режущих кромок. Режущие кромки ножей 2 расположены с наружной стороны окружности, по которой они вращаются, а режущие кромки ножей 3 - с ее внутренней стороны.Описываемой фрезой возможно фрезеровать одновременно две детали 4 и а (фиг. 2). При подаче стола по стрелке А ножи 3 будут фрезеровать деталь 4 и ножи 2 - деталь 5. Предмет...
Цилиндрическая фреза со спиральным зубом
Номер патента: 147424
Опубликовано: 01.01.1962
Авторы: Быков, Карасев, Митрофанов, Моксаков, Назаренко, Романов, Савич, Фоменков, Шехтман, Штукатуров
МПК: B23C 5/04, B23C 5/16
Метки: зубом, спиральным, фреза, цилиндрическая
...плавности работы путем снижения вибрациЙ, 1 порождаемых тапгенциальной составляющей от сил резания при их разложении на режушей кромке спирального зуба, его угол наклона ие менее 45, а радиус выкружки стружечной канавки выбран из условия сохранения максимальной прочности зуба.На чертеже изображена предлагаемая фреза в двух проекциях.Фреза 1, согласно изобретению, имеет, в отличие от известных фрез, увеличенный угол ср наклона винтового зуба 1 не менее 45), неравномерный окружной шаг 1 Йь 1, 1 з и т, д.) зубьев, увеличенные стружечные канавки 2, образованные за счет уменьшения количества зубьев и увеличения глубины канавки, криволинейный профиль спинки зуба и увеличенный радиус дна стружечных канавок.Такое выполнение фрез...
187482
Номер патента: 187482
Опубликовано: 01.01.1966
МПК: B23C 5/06, B23C 5/16
Метки: 187482
...Предмет изТорцовая фреза со своми иа осях в пазах корпущими твердосплавныеи 1 аяся тем, что, с цельюческих нагрузок на режду одной из граней дермещеи упругий элемент,0 прокладка. ви бодио установлениыса державками, несупластиики, отличаю- уменьшения динамишие пластинки, межавки и корпусом по- например резиновая нен анное ржав- стин- вороИзвестны торцовые фрезы, державки рых, оснащенные твердосплавными пла ками, свободно установлены на осях в корпуса.Описываемая фреза отличается от известных тем, что между одной из граней державин и корпусом помещен упругий элемент, например резиновая прокладка, что уменьшает динамические нагрузки на режущие пластинНа фиг. 1 изображена описываемая фвид сбоку с вырывом; на фиг. 2 - то жсверху.На...
Отрезная дисковая фреза или пила
Номер патента: 206281
Опубликовано: 01.01.1967
Автор: Тригалев
МПК: B23C 5/08, B23C 5/16
Метки: дисковая, отрезная, пила, фреза
...2, фрезу снимают 180 для заточки зубь нрованнс фрезы осущест 14 н 5. зы с нс ступенча аточк гом и поворав 5, Прн лястс 51 по и пила отличается убья расположены ужностям, смещен- вращения на однбрстен н я рсдмст блегчает заточку авлении. На имсюимеет зубья 2 и,5, ксцентричных окрадиусам Р, н 7, ы со смешением в ния на одинаков 5 ю Известны отрезные дискоравномерным окружным штым расположением зубьев.Предлагаемая фреза илот известных тем, что ес зпо двум эксцентричным окрным в обе стороны от осипаковую величину.Такая конструкция озубьев в радиальном напрщсмся чертеже фреза 1расположенные на двух эружностях, очерченных поЭти окружности выполненобе стороны от оси вращевеличину е. Отрезная дисковая ф номерным окружным расположением зубье...
212717
Номер патента: 212717
Опубликовано: 01.01.1968
МПК: B23C 5/06, B23C 5/16
Метки: 212717
...зоны.На фиг, 1 .изображена предложенная головка; на фит. 2 дан вариант исполнения толовки с дополнительными щетками, расположенны ми по внутренней окружности расположения резцов.В пазах корпуса 1 толовки жестко закреплены винтами 2 посредством клиньев 3 резцы 4 с твердосплавными пластинками или выпол пенными из другого инструментального материала, соответствующего условиям обработки, На торце головки между резцами закреплены щетки о из стальной высокопрочной проволоки сечением 0,6 - 1 ялт с твердостью 50 - 60, 25 которые после их крепления в корпусе головки шлифуются в плоскости рабочего торца на заданную высоту. Режущие кромки вставных резцова занижены по отношению к рабочей поверхности щеток на величину, равную глуби- З 0 не съема...
Червячная глобоидная фреза
Номер патента: 212728
Опубликовано: 01.01.1968
Авторы: Петров, Центральный
МПК: B23C 5/16, B23F 21/16
Метки: глобоидная, фреза, червячная
...при постоянном отношен ростей между фрезой и инст 5 аг канавок выает их изготовии угловых скоументом. едмет изобрете с,винтовыми отцаяся тем, отовления и еств, канав- формы с подикулярно к й плоскости Известны червячные глобоидные фрезы, стружечные,канавки которых выполнены винтовыми перпендикулярно виткам основного червяка по всей длине фрезы.Особенность предлагаемой фрезы состоит в том, что канавки выполнены тороидно-винтовой формы с постоянным винтовым шагом перпендикулярно к винтовой линии витков в сред,ней плоскости фрезы.Такая конструкция фрезы улучшает ее эксплуатационные качества и упрощает изготовление,На чертеже изображена предлагаемая фреза. Фреза 1 снабжена стружечными канавками 2, имеющими тороидно-винтовую форму.Канавки...
Режущий инструмент
Номер патента: 236951
Опубликовано: 01.01.1969
Авторы: Московский, Перепонова, Першиц, Слонимский, Фрумин
МПК: B23C 5/16
Метки: инструмент, режущий
...режущие инстчеоким креплением режустороны передней поверхнклина и винта.Описываемый инструментотличается от известныхполучения более компактвинт выполнен со сферичестактирующей с переднейстинки, а ось его располоуглом к ней.На чертеже изображен узстинки описываемого инстпо А - А.В пазу корпуса 1 раопо2, снабженная гнездом подстинка и подкладка закрфрезы винтом 4, сферичесторого контактирует с пере6 пластинки, а ось его. А. Перепонова, Ю, Л. Фрумин и А. Л. Перштомобильный завод имени И, А. Лихачева острым углом к ней. Прп затяжке винта сферическая Головкд заклинивает пластинл и подкладку, Положение пластинки в осевом направлении фиксируется винтом 7.Направление резьбы на крепежных винтах рекомендуется брать противоположным...
Фреза для обработки твердых волокнистых и слоистых материалов
Номер патента: 258560
Опубликовано: 01.01.1970
Авторы: Ветров, Каменев, Киселев
МПК: B23C 5/16, B27G 13/08
Метки: волокнистых, слоистых, твердых, фреза
...пластинок на базовой поверхности и предусмотренная затыловка державок не позволяют производить обработку древесных материалов, допускаемая величина снимаемого припуска на обработку небольшая,Фреза включает корпус 1, диск 2, затылованные державки 8 с запрессованными в нихштифтами 4, неперетачиваемые пластинки 5,,пружинки 6, винты с шайбами 7 и 8, кольцо 5 фрезу 9 или предохранительное кольцо 10.Кольцо-фреза 9 или предохранительноекольцо 10 установлены на корпусе 1. Кольцофреза устанавливается в том случае, когдатребуется производить обработку кромок, наО пример, мебельных щитов облицованных инеоблицованных, со свесами и без свесов облицовочного материала. Кольцо-фреза измельчает припуски на обработку и свесы облицовочного...
Фреза с круглыми самовращающимися резцами
Номер патента: 261873
Опубликовано: 01.01.1970
МПК: B23C 5/16
Метки: круглыми, резцами, самовращающимися, фреза
...резца в зависимости от конкретных условий обработки. На чертеже изображена предлагаемая фреза.Фреза содержит резцы 1, установленные в подшипниковых узлах 2 наклонно к обрабатываемой поверхности, смонтированных во втулках 3Втулки установлены поворотно относительно корпуса 4 при помощи установочно-переставных винтов 5. Для точной фиксации угла установки на корпусе нанесены градусные шкалы б, а на соответствующих им втулках 3 - две взаимно перпендикулярные риски (на чертеже не показаны), одна из которых совпадает со следом плоскости наклона оси 7 резца, Путем совмещения одной из рисок на втулке 3 с определенным делением шкалы фиксируется заданный угол установки резца.5 Регулировка угла установки резца относительно обрабатываемой,...
Режущий инструмент
Номер патента: 273622
Опубликовано: 01.01.1970
МПК: B23B 27/14, B23C 5/16
Метки: инструмент, режущий
...сплавом.Цель изобретения - -обеспечение обработки деталей из закаленной стали. Для этого передняя поверхность режущей пластинки наклонена в плоскости, перпендикулярной направлению продольной подачи, под отрицательным углом.На чертеже показан предложенный инструмент.Инструмент, например резец 1, оснащен твердосплавной пластиной 2. Передняя поверхность 3 резца наклонена в плоскости,перпендикулярной направлению продольнойподачи, под отрицательным углом и,Остальные углы резца выполнены как вобычных известных резцах,5Предмет изобретенияРежущий инструмент, например резец, оснащенный твердым сплавом, от,гичпюигийся тем,что, с целью обработки деталей из закаленной10 стали, передняя поверхность режущей пластинки наклонена в плоскости,...
Прижимное устройство
Номер патента: 321489
Опубликовано: 01.01.1971
Авторы: Вахрамеев, Иванов, Корпенко, Купчик, Ромм
МПК: B23C 5/16, B24B 5/02, C03C 19/00 ...
Метки: прижимное
...с пружиной.На чертеже показано предлагаемое устройство.Устройство содержит подвижную губку 1, 1 неподвижную губку 2, самоустанавливающуюся опорную плиту 3, копир 4, ролик 5, толкатель б, пружину 7, точечные опоры 8, ось 9, фланец 10, шаровую пяту 11, плоскую пружину 12. 2Описываемое устройство работает следующим образом.Обрабатываемая деталь 13 закладывается вручную или попадает из загрузочного устройства в гнездо корпуса, где она опирается 2 на точечные опоры 8. Толкатель б, находящийся под действием пружины 7, давит на. Б, Ромм, Н, К. Корпенкчик подвижную губку 3, которая может поворачиваться на оси 9 и несет на себе фланец 10 с шаровой пятой 11 и плоской пружиной 12, выполненной таким образом, что контакт с обрабатываемой деталью...
Сборный инструмент
Номер патента: 293660
Опубликовано: 01.01.1971
МПК: B23C 5/16
Метки: инструмент, сборный
...в ои раоочии рца таким рально проти Изобретение относится к области обработки материалов вихрекопированием.Известны сборные инструменты, состоящие из двух рабочих элементов, например режущих пластин, в центральном осевом пазу одной из которых установлена другая пластина.Предлагаемый инструмент отличается от известных тем, что второй рабочий элемент снабжен со стороны торца таиим же пазом, расположенным диаметрально, противоположно пер вому. Это позволяет 1 повысить жесткость инструмента в условиях вихрекопирования и улучшить качество обработанной, поверхности.На фиг. 1 изображен предлагаемый инструмент; на фиг. 2 - разрез по А - А на фиг. 1; 15 на фиг. 3 - вид по стрелке Б на фиг. 1.Инструмент содержит рабочие элементы,...

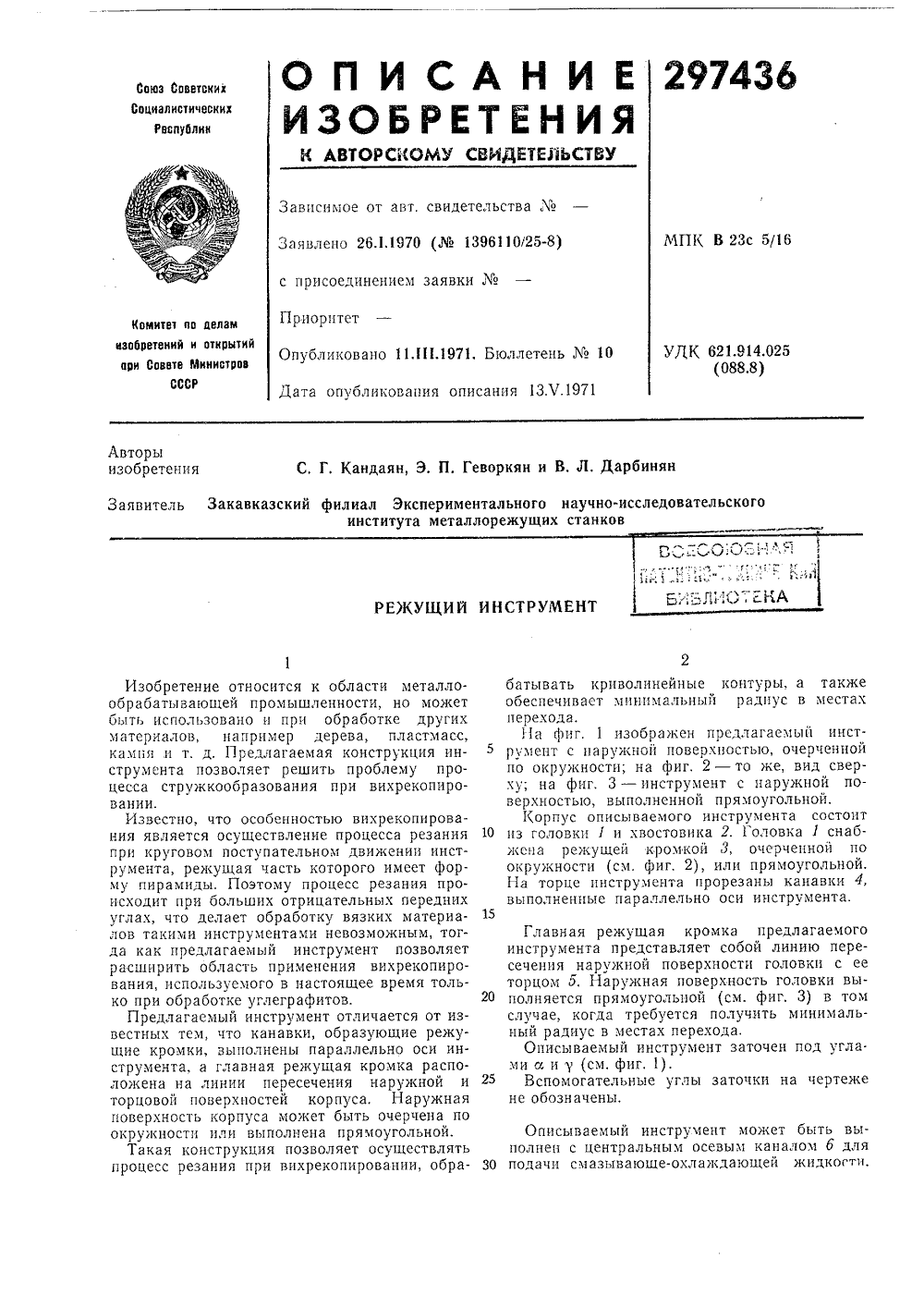

Режущий инструментг, . —. • -tт t, л о c-v. -vj-” • • •г. т-, гп-1„ р t; .; lik „gt;amp;: • u.; lt; . л: .; . gt;amp; -••gt; amp; библиотска
Номер патента: 297436
Опубликовано: 01.01.1971
МПК: B23C 5/16
Метки: vj, библиотска, гп-1„, инструментг, режущий, —г, •gt, €gt;amp
...промышленности, но может быть использовано и при обработке других материалов, например дерева, пластмасс, камня и т. д. Предлагаемая конструкция инструмента позволяет решить проблему процесса стружкообразования при вихрекопиров анин.Известно, что особенностью вихрекопирования является осуществление процесса резания 10 при круговом поступательном движении инструмента, режущая часть которого имеет форму пирамиды. Поэтому процесс резания происходит при больших отрицательных передних углах, что делает обработку вязких матерна лов такими инструментами невозможным, тогда как предлагаемый инструмент позволяет расширить область применения вихрекопирования, используемого в настоящее время только при обработке...
Инструмент для зачистки поверхностей
Номер патента: 335050
Опубликовано: 01.01.1972
Авторы: Максимов, Фазылов, Чернев
МПК: B23C 5/16, B23D 79/02
Метки: зачистки, инструмент, поверхностей
...на торцовых поверхса выполнены наклонные коль- и, в каждую из которых заложее кольцо, а на режущем элемент опорной поверхности образовавующие наклонные вырезы так, ся замок, предотвращающий выущих элемечтов при вращении ПреИнструментустановленнь20 тыми режущкладками оупрощения кностях корпуцевые канавк25 но эластичноте со стороньны соответстчто образуетпадание реж30 инструмента,длагаемыифиг, 2 -Изобретение относится к инструментам для зачистки поверхностей под сварку.Известны инструменты для зачистки поверхностей с установленными в пазах корпуса пластинчатыми режущими элементами и упругими прокладками.Описываемый инструмент отличается от известных тем, что на торцовых поверхностях корпуса выполнены наклонные кольцевые канавки,...
Фрезерная головка
Номер патента: 387794
Опубликовано: 01.01.1973
Автор: Авторы
МПК: B23C 5/06, B23C 5/16
...инстр входа режущих кромок в на осях резцов, со сторо головки, установлены ма ах 4 осей резцов заупирающиеся свои.1Изобретение относится к области металлообработки и предназначено, в частности, для получистовой и чистовой фрезеровки плоскостей,Известны фрезерные головки для обработки плоскостеи, в корпусе которой под углом к ее оси вращения расположены самовращающиеся резцы.Предлагаемая головка отличается от известной тем, что на осях резцов, со стороны ее нерабочего торца, установлены маховики.Такая конструкция обеспечивает повышение стойкости инструмента и плавности входа режущих кромок в контакт с изделием.На чертеже изображена описываемая фрезерная головка с вырывом.В корпусе 1 головки под углом к ее оси вращения расположены...
Фреза-протяжка
Номер патента: 549274
Опубликовано: 05.03.1977
Автор: Кувалдин
МПК: B23C 5/16
Метки: фреза-протяжка
...плоско ну шагаобрабатываемого 0 саб,Обработкеверомак ля заусенцев ш дности, так к д ьный станок, ом обрабатывается В условиях мелкоэти трудности усумимо специального оразмера зубчатого ление специального зубья рас- последуюУчасток 2 м 3 и по- сольным и на величиатого колеждого щего. первь н ко сти 5 зубч также фреза-протяжка, у кото- последующий зуб расположен ем относительно предыдущего 21. ком этой конструкции является возможности автоматического почи для обработки каждого послеба.обретения - устранение указанатков, что обеспечивает повышеОбрабатывае авливается на реза-протяжка резерного станВ процессе тяжка 1 подвод мого зубчатого 25 н Ф фнятия тся к колеса заусенцев ф падине обра таким обра реза-про- батываеом, что только...
Инструмент для обработки грата
Номер патента: 564928
Опубликовано: 15.07.1977
Автор: Неклеса
МПК: B23C 5/16
Метки: грата, инструмент
...которая наматывается на инструмент, что понижает качество обработки.Целью изобретения является повышение качества обработки. Для достижения этой цели со стороны передней поверхности круглого резца соосно с ним установлена коническая фреза.На фиг. 1 изображен инструмент для обработки грата; на фиг. 2 - сечение Л - А конической фрезы.Инструмент для обработки грата содержит резец 1 и коническую фрезу 2, установленную со стороны передней поверхности резца 3, соосно с ним. Коническая фреза выполнена с углом наклона зубьев 20 - 35. Высота зубьев зависит от высоты внутреннего грата.Инструмент для обработки грата работаегследующим образом.Врезаясь в грат, фреза выбирает участкиграта приблизительно по 15 млю. Круглый резец передней...
Инструмент для обработки поверхностей
Номер патента: 579105
Опубликовано: 05.11.1977
МПК: B23C 5/16
Метки: инструмент, поверхностей
...к этой оси.На фиг. 1 изображен описываемый инструмент для обработки поверхности в продольном разрезе; на фиг. 2 - вид А фиг. 1,оВ корпусе 1 под углом 120 на осях 2 установлены конические ролики 3 с коль цевыми стружечными канавками 4.По отношению к оси вращения корпуса оси роликов размещены со смещением наоугол порядка 2-3, а в осевой плоскости наклонены так, что рабочие кромки 5 роликов расположены перпендикулярно этой оси.Инструмент работает следующим образом.Корпус 1 инструмента коническим хвостовиком 6 закрепляют в шпинделе фрезерного или другого станка, рабочие кромки роликов совмещают с плоскостью обработки и задают вращение с продольной подачей. При этом режущее лезвие ролика каждой своей точкой, находящейся в контакте с...
