B01D — Разделение

Номер патента: 745534

Опубликовано: 05.07.1980

Авторы: Антонов, Балашов, Бережной, Жданов, Каминский, Мошкин, Фокина

МПК: B01D 35/06

Метки: электрофильтр

...соединены с верхними и нижними вкладышами, а последние - между собой с помощью клея - герметика.На фиг. 1 представлен общий вид электрофильтра; на фиг. 2 - единичный элемент (ячейка) активной зоны электрофильтра; на фиг. 3-разрез А-А фиг, 2; на фиг. 4"нижний опорный изолйрующий вкладыш, на фиг. 5 то же, вид сверху;Электрофильтр состоит иэ корпуса 1, системы коронирующих 2 .и осади- тельных 3 электродов, несущих балок 4, патрубков входа 5 и выхода 6 газов,.бункера 7 и крышки 8, газо 1 аспределительных решеток 9, Система коронирующих и осадительных электродов снабжена верхними 10 и нижними 11 изолирующими вкладышами, причем нижние вкладыши выполнены в виде прямоугольной плиты с внутрен"ней кольцевой полостью 12 для прохода...

Номер патента: 745535

Опубликовано: 05.07.1980

Авторы: Абакумов, Антонов, Бережной, Жданов, Кумалагов, Мошкин, Пегасов

МПК: B01D 35/06

Метки: газов, электрофильтр

...фиг. 2 в .система осадительныхэлектродов, поперечный разрез; нафиг. 3 - система фиксации коронирующих электродов, 35 Электрофильтр имеет стальной каркас 1, являющийся несуцей конструкцией для корпуса 2, выполненного из шпунтованных плит 3, изготовленных из дунитовой керамики и установленных в стальном каркасе 1. Швы между этими плитами герметизируются стеклокристаллическим цементом. Электрофильтр имеет входной патрубок 4 и направляющие лопатки 5. Активная зона электрофильтра состоит из систем осадительных б и коронирующих 7 электродов, причем осадительные .электроды установлены в аправляющие желоба 8 опорные балок 9 и 10, а фик сация коронирующих электродов производится с помощью ситалловых дистанционных планок 11, представляющих...

Номер патента: 745536

Опубликовано: 05.07.1980

Авторы: Корнийчук, Ледян, Леках

МПК: B01D 47/06

Метки: газа, мокрой

...Расстояние между рядами элемен Отов составляет 0,2-0,1 диаметра корпуса. Все сегменты укреплены с помощьюрешеТки 7 в корпусе пылеуловителя исоединены в нижней части для создания жесткости конструкции тягами 8 с. направляющим аппаратом, фСистема орошения состоит из водяного коллектора 9 и форсунок 10, подсоединенных к коллектору при помощитрубы и гибких резиновых шлангов,что обеспечивает возможность извлечения Форсунок из корпуса для обслуживания во время работы устройства.Коллектор 9 присоединен к системеводоснабжения. В аппарате установлено от 10 до 20 Форсунок между корпу- З 5сом аппарата и рядами сегментныхэлементов в один или несколько горизонтальных ярусов, Для ввода форсунокво внутренние рядымежду элементамиб в последних...

Номер патента: 747477

Опубликовано: 15.07.1980

Авторы: Буткин, Волкова, Гаврилин, Курковская, Олевский, Чернов, Шафрановский

МПК: B01D 3/22

Метки: колонна, массообменная

...на фиг, 2 - разрез А-Л на фиг. 1.Колонна содержит вертикальный цилиндрический корпус 1 с патрубками 2 и 3 для входа и.выхода газа и с патрубками 4 и 5 дпя входа и выхода жидкости, горизонтальными перегородками 6. Эти перегородки делят рабочий объем колонны на ряд внутренних отсеков. В последних находятся орошаемые пакеты 7 отбортоФанны х пластин 8, края 9 которых отбортованы кверху Отбортованные пластины 8 могут быть ориентированы либо горизонтально, либо наклонно. Например, они могут иметь форму однозахопной винтовой поверхности, как показано. Отбортованные пластины 8 установлены оцна нац другой на расстоянии с зазором 10 так, что внутри орошаемых пакетов 7 остаются свободные полости в виде вертикальных центральных каналов 1 1....

Номер патента: 747478

Опубликовано: 15.07.1980

Авторы: Ковалев, Тарат, Фелль, Черемисинов, Черепков, Шлаин

МПК: B01D 3/28

Метки: тарелка, тепломассообменная

...разлеляк)тязсцоцый обьем на яцейки, которые поз,.:;як)т поу )ить стабильный газожидкостц слОЙ )о всему ооьему тарелки, и ген амым;ют возможность максимально использовать реакционный обьем массообмеццсяосаки.В яч йкях расположецы направляющие;е, гы цод углом 6 75, которые упоря,: ,ц,цг двцжецис газожилкостной смеси ки. нс.;рц имаюшим поверхностям пар ,:и с дополнительным дроблением газоырсй о стенки направляющих элемено способствует обновлению хгежфаз. опсрхцссчи и одновременно увеличиц)икуяо силу процесса., 1 с х)ссы)с)менная тарелка дает возиск гь увеличить производит.льность в" раза с интенсификацией процесса тепз,со бмеца и одновременным увеличе 4гы газожилкостцого слоя в 2 - .3ц:, 00 мм) црц скоростях газа ло:.Й переход к...

Номер патента: 747479

Опубликовано: 15.07.1980

Авторы: Бейлинсон, Ващук, Зац, Соломаха, Стариков, Чехов, Шмуйлов

МПК: B01D 3/30

Метки: аппаратов, контактная, тарелка, тепломассообменных

...направления движения жид. костного потока на противоположное. Пос. кольку длина пути жидкости по тарелке в этом случае увеличивается, что может при. вести к возникновению гидравлического градиента в направлении движения жидкости, а, следовательно, и к снижению эффективности разделения, то для уменьшения этого нежелательного явления клапаны ца тарелке объединяются в группы и поворачиваются в сторону движения жидкостного потока. Тарелка при малых нагрузках по жидкости работает следующим образом.Когда кинетичеасая энергия газового потока мала и клапаны 3 находятся в закры. том положении, движение жидкости по та. релке происходит практически только за счет разности статических уровней у приемного 8 и переливного 9 кармана.По мере...

Номер патента: 747480

Опубликовано: 15.07.1980

Авторы: Басков, Курковская, Олевский, Чубуков, Шафрановский

МПК: B01D 3/30

Метки: колонна, роторная, тепло-массообменная

...таким образом, что центральные концы 21 - 24 смежных каналов соответственно 17 -- 20 ца."(одятся на различном удалении от вала 2.Контактная ступень 4 может быть сцабжена также концентрическими цилиндрическими экранами 25 - 27, благодаря которым исключается перемешивацие между собой струй жидкости, выгружаемых из различных переливных трубопроводов (1 - 14Периферийные концы 28 каналов 17 20 заужены и расположены в различных поперечных сечениях корпуса. Это относится также и к каналам, расположенным на одной и той же высоте. Такая конструкция контактной ступени 4 обеспечивает равномерную турбулизацию пленки жидкости, стекающей по внутренней поверхности корпуса . В том случае, когда корпус 1 снабжен снаружи обогревающей рубашкой...

Номер патента: 747481

Опубликовано: 15.07.1980

Авторы: Круглов, Молоканов, Шегай, Ширман, Щелкунов

МПК: B01D 3/30

Метки: аппаратов, клапанная, массообменных, прямоточная, тарелка

...упорной скобой 8,О5 предотврашающеи выгибание пластины под действием парового потока, и ограничительными упорами 9.Тарелка работает следующим образом.Пары, поднимающиеся снизу, проходят через отверстия в полотне тарелки, переток жидкости с тарелки осуществляется через переливное устройство 5. Тарелка начинает работать аналогично обычной клапанной прямоточной тарелке. При небольших нагрузках паровой поток проходит через начальный зазор между клапаном и полотном тарелки (фиг. 5). С увеличением паровой нагрузки дополнительная пластина 7 поворачивается вокруг оси до упора ограничителя подъема 6 в полотно тарелки. При этом паровой поток выходит из-под клапана под углом ы (фиг. 6), При дальнейшем увеличении нагрузки по парам начинает...

Номер патента: 747482

Опубликовано: 15.07.1980

Авторы: Бурин, Коваль, Тютюнников, Шестопалов

МПК: B01D 3/32

Метки: массообменная, тарелка

...9, для придания направленности потоку жидкости, а такжеС ИЛЬЮ ЦВ(,Ц(ЦИ 51 УСтлйЧИВОСтИ, Г ЦИ.К ссЯСТИ КГ)с 1 нсс 11 с)ссГТ сЬТЬ ХС)с 11,(с 1 ГРОТИВОВССЬ(1,Тарелк ряб(т .1;1 иим бр:,м ЖИДК(СТЬ, "с .И 51 1 Я ТЯ р.;1 К 1 СО сторонь) Вхо;цо;гч)Г 6, яэ)Р)оъется Гя. ЗОВИ)М ПОТОК)М, ПРОХ,151111 Х) Ч.РЕЗ ОТВЕР. (:тця 2 и 11, и в В 1,( Гязжидкостного 1 ю.ока движ(1(я вдоль осци)анин тарелки 1 ; сливному рогу ЫЙ хроСИ: Чз)Р:и,(к,)и"1, и Л Ы 1 Ы й : Д 11 Ц Я Х 11,11 сцо,)ь ,(Ч(ни(. п.,с,""все ц к,(;(10 к -К(11", "1 ИО О Х -Т-; )й("1 В: (я Хя( с (б,с 1,цх гярслкх обесцсчцвает р;11(номернс рясредсле)ие гязожидкостцо( сг(оя (ю осцоВЦРК) 1 РС 1 КИ, ЧТО ЦОЗВ 0151 СТ ПОВЫСИТ( РЗ,еЛ ИТС;1 и ую СНГ)СООНОСТЬ КОИТс 1 КТН Ь 1 . 1 СТройство ця 20 -...

Номер патента: 747483

Опубликовано: 15.07.1980

Авторы: Брой-Каррэ, Васильева, Драч, Ердяков, Ирхин, Кузьмин, Лапшов, Мартиновский, Павлов, Федосеев

МПК: B01D 3/32

Метки: аппарат, массообменный

...на фиг. 1. Аппарат состоит из цилиндрического корпуса 1, крышки 2 и днища 3, барботеров 4, штуцеров 5, металлических стержней (труб) 6, на которых жестко закреплены конусы 7 перфорированных колец 8 и дисков 9, закрывающих меньшие вершины конусов 7.Для равномерного распределения газа под кольцами и дисками их площадь разбита на секторные ячейки с помощью пластин 1 О, установленных перпендикулярно и герметично к боковым поверхностям усеченных полых конусов и к поверхности колец и дисков.Аппарат работает следующим образом.Газовые пузыри, диспергируемые в жидкость барботером 4, поднимаясь вверх, собираются внутренней боковой поверхностью большего конуса 7 под диском 9. Последнее происходит в основном в силу того, что площадь кольцевого...

Номер патента: 747484

Опубликовано: 15.07.1980

Авторы: Алябина, Бардин, Захаров

МПК: B01D 3/32

Метки: дистиллятор, лабораторный

...пар поднимается вверх и поступает в дополнительный холодильник 6 и затем в основной холодильник 10, откуда дистиллят через сливную трубку 15 поступает в приемный сосуд 16.Вода для конденсации пара и заполнения кипятильника подается в дистиллятор через входной штуцер 12 основного холодильника 10, проходит по змеевику 11, затем по центральной нисходящей трубке 13 поступает в соединительную трубку 17,5 о 15 ло г 5 зо 35 4 о 45 где распределяется на два потока: в дополнительный холодильник 6 и регулятор 19 подачи воды в дополнительный холодильник, Поток воды в дополнительном холодильнике 6 поднимается по змеевику 7, затем стекает по нисходящей трубке 8 через выходной штуцер 9 в кипятильник 1.Количество воды, подаваемой в дополнительный...

Номер патента: 747485

Опубликовано: 15.07.1980

Авторы: Гребенюк, Коробчанский

МПК: B01D 7/00

Метки: ангидрида, аппарат, выделения, малеинового, носителе, твердом, фталевого

...4 для ввода твердого гранулированного носителя, например металлическ 3 х шаров с диаметром 20 - 22 мм, расположенным в верхней части аппарата, и желобом 5 для вывода нагретого твердого носителя, расположенным в нижней его части. Под патрубком 4 в рабочей камере 1 размещена распределительная тарелка 6, выполненная в виде трубчатки с диаметром трубок, достаточным для прохождения твердого грачулированного носителя, например металлических шаров. Под распределительной тарелкой 6 прикреплен патрубок 3 для выхода хвостовых газов, В центральной части ра 4 очей камеры 1 установлена коническая дырчатая провальная тарелка 7 с желоба)1 И ДЛЯ ОГВ ),: )К Д)ГО Н)ТПЛБ(го ИЛ. Ма.И)ОВО 0 ., ,РД.,".,(1Ч Ы)И (. П 3- Тр;Ока;3) 8. ", КГСгеЯП Ь 13 НЫ...

Номер патента: 747486

Опубликовано: 15.07.1980

Авторы: Голуб, Дулепов, Обухов, Одинцов, Смолин

МПК: B01D 9/02

Метки: кристаллизации, растворов, солей

...во второй корпус выпарного аппарата 2, откуда по трубопроводу 17 сливается в емкость 5, и далее по трубопроводу 19 поступает в аппарат 8, где затравка сгущается и с неболь о шим количеством раствора через трубопроводы 20 и 24 и емкость 9 насосом 11 возвращается в выпарной аппарат 1. Избыток затравки из аппарата 8 по трубопрОводу 22 направляется на сброс, Осветленный раст 45 вор по трубопроводу 21 поступает в емкость 7, откуда насосом 12 через трубопровод 23 подается в выпарной аппарат 3, где начинается кристаллизация основной соли. Суспензия с кристаллами продукта далее по трубопроводу 25 сливается в выпарной ап о парат 4, из которого по трубопроводам 2 и 28 через промежуточную емкость 6 направляется на центрифугу О, Кристаллический...

Номер патента: 747487

Опубликовано: 15.07.1980

Авторы: Белонощенко, Венжега, Леонов, Мараховский, Пономаренко, Привалов, Ткаченко

МПК: B01D 9/02

Метки: аппарат, кристаллизации

...устройством 6 обтска телем 13, имеющим каллевидное сечение.В верхней части аппарата по обе стороы вертикальной перегородки 5 установлен оризонтальный желоб 14, соединенный сливымтрубами 15 с гидрозатвором 16.В нижней части аппарата уста новле, труба 17 с двумя фланцами 18 и перфорацией 19 на нижней образующей, предназначенная для ввода исходного раствора по всему сечению аппарата. Патрубок 20 предназначен для вывода суспензии, а штуцер 5 з 21 - для опорожнения аппарата. Аппаратабжен также пластинами 22, штуцерами 23, 24 и 25. На уровне ерсливого желоба 14 усгяовленные пластины 22 рясоложены арал. ельо степкам желоба 14 и корпхса 1.Наличие вертикальной перегородки 5, жестко соединенной с крышкой аппарата 3, а также патрубков ввода...

Номер патента: 747488

Опубликовано: 15.07.1980

Авторы: Гаврилин, Гриншпун, Жучков, Кральцов, Медведева

МПК: B01D 11/02

Метки: горизонтальный, экстрактор

...лопасть также перфорирована, что необходимо для улучшения отжима материала от растворителя, и может быть установлена под углом 15 - 60 к рычагу с целью облегчения выгрузки материала. На рычаге отжимной лопасти установлен ре гулируемый груз 13 для изменения усилия отжима.Лппарат может быть дополнительно оборудован перемешиваюшими плугообразными лопастями 14, которые способствуют интенсивному контакту фаз и смещению материала в секции в зону действия перегрузочных ковшей 8.В каждой последуюшей секции перегрузочно-отжимные ковши 8 смещены по отношению к ковшам предыдущей секции на некоторый угол, вследствие чего перегрузка и отжим материала в секциях происходит со сдвигом во времени.Экстрактор работает следуюшим образом.Твердое сырье...

Номер патента: 747489

Опубликовано: 15.07.1980

Авторы: Курочкина, Ненько, Риц

МПК: B01D 11/02

Метки: аппарат, жидкостью, твердых

...от коллектора 32 начинает поступать по трубам 29 в одну из секций 27 каждого элемента 24 зигзагообразной насадки 23 и в барботеры 5 газлифтов 4. При установившемся режиме аппарата частицы твердой фазы, имеющие разную плотность по отношению к плотности находящейся в каждой секции 3 жидкости, попадая в последнюю, разделяются: легкие частицы всплывают и образу ют слой определенной толщины на поверхности жидкости в секции 3 в отсеках 14 лабиринтной насадки 13, тяжелые частицы тонут и попадают на верхнюю часть поверхности элементов 24 зигзагообразной насадки 23. Периодический выход сжатого газа из отверстий 26 элементов 24 приводит к периодическому взвешиванию в жидкости тяжелых частиц материала и к последовательному перемешению последних...

Номер патента: 747490

Опубликовано: 15.07.1980

Авторы: Байков, Шорин

МПК: B01D 17/04

Метки: деэмульсации, нефти

...переливным козырьком 12 выполнена цельной, а перегородка 9 - регулируемой по высоте.Изменением высоты регулируемых перегородок (9 или 11) без введения специальных средств регулирования можно реализовать хему деэмульсатора топка погружена в воду или топка погружена в нефть при любом (верхнем или нижнем) вводе цефтегазоводяной эмульсии в нагревательный отсек 2.Деэмульсатор работает следующим образом.Сырая нефть в виде нефтегазоводяной эмульсии через патрубок 4 и устройство ввода 5 подается под топочное устройство 3 нагревательного отсека 2.В процессе нагрева и совместного движения нефтегазоводяной эмульсии с реагентом происходит ее интенсивное разрушение, укрупнение глобул нефти и воды и выделение попутного газа.Разгазированная до степени...

Номер патента: 747493

Опубликовано: 15.07.1980

Авторы: Задорин, Терпиловский

МПК: B01D 25/12

Метки: камерный, механизированный, фильтрпресс

...2 и 4 гибкими элементами 7, образуя камеру переменного объема 8. В фильтровальной камере 4 установлена диафрагма 9. Диафрагма 9, гибкая стена 7 зажаты по периметру между днищем 6 и рамкой 10 болтами 11, Отверстие 10 12 в днище 6 подвижной камеры 4 соединяет наддиафрагменное пространство 13 с камерой переменного объема 8. Трубопроводой 14 камера переменного объема 8 соединена с гидравлической или пневмати ческой системой. Подвод суспензии осуществляется через трубопровод 15, а фильтрация.ее . - через фильтровальную ленту 16, зигзагообразно протянутую между плитами 1 через ролики 17, закреплен ные на раме 3.Пресс работает следующим образом.Под действием поданной из гидравлической или пневматической системы через трубопровод 14 жидкости...

Номер патента: 747494

Опубликовано: 15.07.1980

Авторы: Васильев, Кацнельсон, Роговский

МПК: B01D 25/26

Метки: гидравлический, фильтр

...во фланец 2 и выхоцную втулку 3, на противоположном конце которых установлены гайки 12, Снаружи весь пакет фильтрующих и опорных дисков закрыт чехлом 13 из нетканного фильтрующего мате риала с глубинным способом фильтрации. К корпусу 1 при помощи накианой гайки 14 присоециняется головка 15, уплотняемая с корпусом резиновым кольцом 16. Для однозначной фиксации корпуса 1 в головке 15 препусмотрен фиксатор 17, взаимоцействуюший с соответствую шим пазом в корпусе 1. Для фиксации гайки 14 на корпусе 1 установлены штыри 18 В головке 15,установлены вхоцной 19 и выхоцной 20 штуцера, уплотняеВмые соответственно резиновыми кольцами 21 и 22. Во входной и выхоцной полостях головки 15 установлены соответственно вхоцной клапан 23 и выходной клапан...

Номер патента: 747496

Опубликовано: 15.07.1980

Авторы: Богданов, Бутовецкий, Бухтияров, Ковыршин, Соснов

МПК: B01D 33/04

Метки: вакуум, ленточный, фильтр

...фиг. 6 - разрез Л - Д ца фиг. 1.Ленточный вакуум-фильтр состоит из рамы 1, с устацовленньми ца цей приводи)м 2 ц Натяжным 3 барабанами, привода 4, фиды ровальцой поверхности 5. вакуумных камер 6 и устройства для промывки фильтровальцой сетки 15)а чертеже не показано). ч)ильтровал Пая поверхность 5 образована из отдельных съемных, взаимозаменяемых сетчатых блоков 7, которые устанавливаются на гладкой поверхности, цапример транс- портерной лечте 8, ьч)лотцую дру к другу. От;ьелезный блОк 7 сось Ои Из г)арных поперечных брусьев 9, ме)кду ко)орь)ми располагаются параллельно и с заданным шагом опорные ребра 10, укрепленные с помощью отверстий 1 на гибких продольных связях 12. Концы связей закреплены в отверстиях 13 поперечных брусьев 9....

Номер патента: 747497

Опубликовано: 15.07.1980

Авторы: Раппопорт, Рашковский, Тумаринсон

МПК: B01D 33/04

Метки: вакуумный, фильтр

...полотну 15. Наружная поверхность отдувочной секции 25 - перфорированная, желоб 27 - наклонный. Устройство 29 для регенерации фильтровального полотна расположено в верхней части фильтра между барабанами 12 и 13 и состоит из вакуумных камер 30 и 31, расположенных под лентой 14, продольных бортиков 32 и подпружиненных прижимных роликов 33, образующих две камеры - кислотную и промывочную. Через распределитель 34 на фильтровальное полотно 15 подается кислота, через распределитель 35 - промывочная вода. Через патрубки 36 и 37 к вакуум-камерам 30 и 31 подводится вакуум.Фильтр работает следуюшим образом.Исходная суспензия подается в корпус 1 через патрубок 1 О. Постоянный уровень суспензии в корпусе поддерживается с помощью...

Номер патента: 747500

Опубликовано: 15.07.1980

Авторы: Елизаров, Логинов

МПК: B01D 35/02

Метки: ловушка

...на 1/3 высоты четырехугольныхэлементов.На фиг. 1 прецставлена предлагаемаяловушка, общий вид, на фиг. 2 - разрезпо А-А фиг. 1; .на фиг. 3 - ромбовидный 15полый элемент; на фиг. 4 - центрирукщаа в двух проекциях пластина.ЛовуЬка состоит из цилиндрическогокорпуса 1, конических днищ 2, входногои выходного патрубков 3 и 4. Внутри кор-щпуса между цилиндрическими втулками 5размещены четырехугольные полые элементы 6 ромбического сечения, имеющиевнизу и вверху в тупых углах прорези 7,в которых установлены центрирующие 25пластины 8.Ловушка устанавливается на отводящемтрубопроводе, При сливе раствор вместес нерастворившимися кусками поступаетво входной патрубок 3 и выводится через зопатрубок 4. Имеющиеся в растворе кускизадерживаются...

Номер патента: 747501

Опубликовано: 15.07.1980

Авторы: Анциферов, Духанин, Костюченко, Лозинский, Наумов

МПК: B01D 46/52

Метки: фильтр

...ся к корпусу сваркой. Дверь 4 штампуется,и на ней для увеличения жесткости снаружи крепится на точечной сварке гофрированный лист.Предложенный фильтр по сравнению с известным конструктивно проще, состоит из полностью унифицированных деталей, Крепежные и уплотняющие элементы выполнены заодно с монтажными панелями, обеспечивается надежность крепления, пропростота и экспрессность замены фильт рующих секций. Унификация деталей фильтра приводит к уменьшению вдвое коли чества комплектов (штампов) для их изготовления, сокращает протяженность конвейерных линий технологического процесса производства фильтров. в результате чечего уменьшается их себестоимость. фильтр, содержащий корпус, У-образные фильтрующие секции, расположенные в корпусе, о...

Номер патента: 747502

Опубликовано: 15.07.1980

Авторы: Дабрундашвили, Мандария, Цхвирашвили

МПК: B01D 47/00

Метки: воздуха

...выполнены в видемногослойной. сетки, лопасти 15 и 19проходят сквозь диски 16,10 15 20 25 30 З 5 40 45 50 55 Устройство работает следуощим образом.//1 идкость подаваемая в пОддон и Отбираемая через штуцер 10, с помощью поплавкового механизма 7, поддерживается на постоянном уровне, приблизительно на высоте нижней образующей вращающейся насадки. Подаваемый через патрубок 2 высоконапорный поток газа нагнетается в массу жидкости и пропускается через ее слой определенной толщиньь Вытесненная из поддона,6 газо- жидкостная дисперсная система в виде эмульсии заполняет часть газоотводящего патрубка 3 и представляет собой барботажный слой, в котором жидкость является сплошной фазой, а газ - дисперсцой, т,е. внешне имеет вид пены, находящейся...

Номер патента: 747503

Опубликовано: 15.07.1980

Авторы: Коньков, Махряев, Чмырев

МПК: B01D 47/00

Метки: газа, мокрой

...с отверстиями установлена над патрубком 5, в этом случае жидкостью пол 15 ностью заполняет патрубок и за счет давления вытекает через отверстие навстречу потоку,Заполнение жидкостью патрубка иобеспечение требуемого давления осу 20 ществляется поднятием уровня жидкостии нижней части корпуса,с)40 3 7Устройство имеет корпус 1, частично заполненный жидкостью, с патрубками входа и выхода газа 2 и 3. Внутри корпуса установлена камера смешения 4 к которой прикреплен под углом 30-60 патрубок 5, погруженный в жидкость, Устройство снабжено коленами 6, соединяющими корпус в верхней части с камерой смешения 4 снабженной регулятором расхода жидкости, установленным с возможностью перемещения вверх или вниз с помощью привода (на чертеже не показан),...

Номер патента: 747504

Опубликовано: 15.07.1980

Авторы: Лебедюк, Пухиря

МПК: B01D 47/02

Метки: пылеуловитель

...напора происходит дробление жидкости на капли и очистка газа. Ид смесцтельной камеры пыле-водо-газоваясмесь в виде элементарных струй поступает на обратные усеченные конуса 9и за счет их отогнутой кромки отбрасывается на поверность жидкости гдепроисходит осаждение капель жидкостии пыли на ее поверхности, тем самымснижая каплеунос и нагрузку капель жидкости на концческцй задихритель 12 3 747504 4не поступает, так как газовым потокомона прижимается к внутренней сторонедлффузора камеры распределения, Частьгазового потока, который удаляется отвнешней стороны коифузора, интенсивнопромывается жидкостью, другая часть,5которая ближе находится к внешней стороне конфузора, почти не промывается жидкостью, т,е. при большихдиаметрах камер...

Номер патента: 747505

Опубликовано: 15.07.1980

Авторы: Виленский, Кащицкий, Хохлов, Ярмизина

МПК: B01D 53/14

Метки: абсорбента, регенерации

...вода в жидкой фазе и выводится из сепаратора по линии 21. Для 10 регулирования уровня воды в сепараторе20 используется регулирующий клапан22, Эта вода может при необходимостииспользоваться в качестве охлаждающейжидкости дпя насоса 15, Отсепарирован ный газ проходит по линии 23 в контактное устройство 24, в которое по линии25 с помощью насоса 15 также подается часть потока регенерированного осушитепя, В качестве подобного контактногоустройства наиболее целесообразнов случае регенерации осушитепя при атмосферном давлении использовать водокольцевой компрессор, а в случае вакуумной регенерации-инжектор, Во второмслучае регенерпрованньш осушитель является в инжекторе активной рабочейсредой. Водокопьцевой компрессор ипиинжектор...

Номер патента: 747506

Опубликовано: 15.07.1980

Авторы: Волков, Ивченко, Купоросов, Млинник

МПК: B01D 53/14

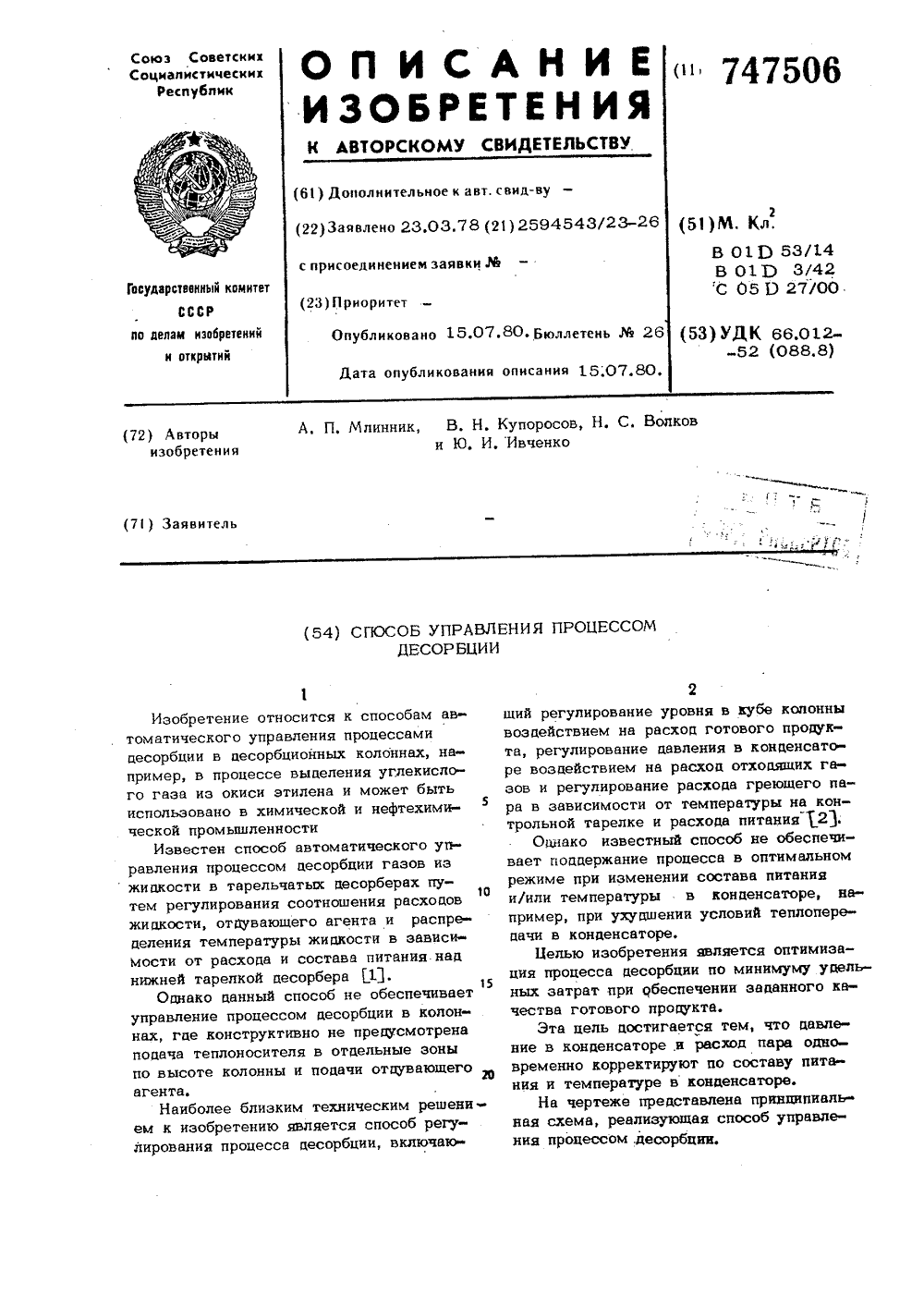

Метки: десорбции, процессом

...температуры и конденсаторе 10, вычислители давления в кононденсаторе 1 1 и критерия оптимизации12, функциональный блок 13 и оптимизатор 14. оСпособ осуществляется следующим образоМ.Заданное значение расхопа пара вкипятильник 2 и давление в конденсаторе3 колонны 1 поддерживаются регуляторами 4 и 6, а уровень в кубе - регулятором 6. Сигналы от патчиков 7, 8, 9поступают параллельно в вычислителидавления в конденсаторе 11 и критерияоптимизации 12. Кроме этого, в оба 20вычислителя также параллельно поступаютсигналы с выходов функционального блока13, на вход которого поступает сигналот датчика 10 температуры в конденсаторе, В функциональном блоке 13 реализуется следующее уравнение связи:Р,; "А +ВЧ+ бГ 1)е с =12,. ,Р - давление паров ч о1гпе...

Номер патента: 747507

Опубликовано: 15.07.1980

Автор: Тараненко

МПК: B01D 53/26

Метки: газа, осушки, процессом

...кипения из абсорбента удаляЗ 0 ются пары воды, которые, поднимаясьснизу вверх, нагревают движущийся абсорбент и дополнительно его регенерируют, Иэ десорбера 2 пары волы поступают в дефлегматор 6, в котором концентЗ 5 рируются за счет хлддолосителя, поступающего в лефлегматор 6 по линии 26через исполнительный механизм 25.Сконденсировавшаяся влага (флегма) полинии 13 поступает в сборник (на чер 40 теже не показан), из которого одна частьчерез датчик 12 сбрасывается в канализацию, а вторая часть - в десорбер 2. Регенерированный абсорбент из десорбера2 снова подается на абсорбер 1,Циклпе 45 ремещеши абсорбента замкнутый, Теплообменник 5 служит для охлаждения регенерированного и нагрева насыщенногоабсорбента, холодильник 4 - для...

Номер патента: 747828

Опубликовано: 15.07.1980

Авторы: Веселов, Лавров, Скачков, Тимофеев

МПК: B01D 35/06, C02F 1/46

Метки: воды, питьевой

...электрических соединений, Для этого из секций футляра 6 извлекаются прежде всего элементы корпуса, который собирается в соответствии с фиг. 1. следующим образом: головка (корпус) 1, которая хранится в футляре в собранном виде, свинчивается со звеньями 18,и рукояткой 20 с помощью резь-. бовых муфт 19. Далее шлангами 5 корпус соединяется с насосом 3 и емкостью 4. Производится подключение электронасоса и электродов 12, 3 и 16 к источнику питания 2,При этом существенно, что насос 3, емкость для питьевой воды 4 и источник питания 2 могут из футляра не извлекаться, а оставаться в нем на своих штатных местах. Собранный таким образом корпус (головка) с помощью штанги. рукоятки погружается в водоем (фиг. 3). Кнопками 21 и 22 включается...
