B01D — Разделение

Номер патента: 697139

Опубликовано: 15.11.1979

Авторы: Боровик, Задов, Матвеев, Ревнов, Родионов

МПК: B01D 11/00

Метки: вибрационная, колонна, массообменная

...по периферии бортиком 11, направленным вниз от его плоскости, Выходное отверстие или несколько отверстий) штуцера ввода легкой фазы 3 установлено в полости под нижним диском 10. В,отдельных случаях, например при вводе в аппарат острого пара, корпус 1 снаб. жен дополнительным штуцером, а при необходимости значительно увеличить время контактирования фаз полость корпуса снабжена неподвнжными перегородками кольцевой формы. Вибрационная колонна 1 экстрактор) работает следующим образом. Полость корпуса 1 запол. няется дисперсионной фазой до выходного штуцера 4, включается вибратор 7 и производится подача исходных материалов через штуцеры 2 и 3 и выдача прореагировавших материалов через штуцера 4 и 5. Вибратор 7 сообщает возвратно....

Номер патента: 697140

Опубликовано: 15.11.1979

Авторы: Видро, Заваров, Киреев, Кухарева, Любочкин, Пеклер, Рыжков, Семин, Филатов

МПК: B01D 11/04

Метки: пульсационный, экстрактор

...расширителями, устройством для ввода пульсационного раствора, выполненным в виде камеры 5 с перфорированными стенками и днищем, снабженной патрубком 6 для ввода пульсационной жидкости, с установленными тангенциально к корпусу сопловыми дугообразными патрубками 7 и верхним .лухим днищем 8.Верхний расширитель выполнен с плоским под углом 30- 45 (преимущественно 40) к горизонту днищем 9 и снабжен патрубками 1 О для вывода осадка твердой фазы, 11 - для вывода раствора и 12 - для вывода газо. г 1 ижнии 1)асгниритель снаожен патрубкаг и:,3 для ввода пульпового раствора и 14 для ввода воды,Аппарат соединен с пульсатором 15 гатрубком 6.Пульсационный раствор (в случае полу чения метабората натрия . воду, частично обогащеннуго в ппоцессе...

Номер патента: 697141

Опубликовано: 15.11.1979

Автор: Попков

МПК: B01D 11/04

Метки: центробежный, экстрактор

...ввода и вывода жидкостей.Известный экстрактор предназначен дляпроведения процессов экстракции в режиме полупротивотока, когда в качестве стационарной используется тяжелая (по удельному весу) фаза.Недостаток известного экстрактора заключается в том, что он не может работать, если в качестве стационарной используется легкая фаза.С целью интенсификации массообмена путем организации полупротивоточного режима движения фаз со стационарной легкой фазой, экстрактор снабжен горизонтальной кольцевой перегородкой, установленней под гидрозатвором, и вертикальным цилиндром, закрепленным на ней.На чертеже изображен продольный разрез общего вида экстрактора.Центробежный экстрактор содержит вращающийся корпус 1, внутри которого установлены перегородка...

Номер патента: 697143

Опубликовано: 15.11.1979

Авторы: Овчаренко, Растяпин, Шпилевой

МПК: B01D 21/00

Метки: выгрузкой, продукта, сгущенного

...с переменным коэффициентом усвход которого соединен с выходомтельного блока, выход - со входом3рующего блока, а управляющий вход - с вы,ходом измерительного преобразователя загрузки сгустителя.Принципиальная схема системы автоматического управления выгрузкой сгусцецн)- го продукта представлена на чертеже.Система содержит измерительный преос- разователь плотности сгущенного продукта 1, установленный на трубопроводе ргзгрхзки сгустителя 2 и соединенный с измери-ельным блоком 3, устройство 4 с переменным коэффициентом усиления, регул 5 руощий блок 5 с исполнительным механизмом б и регулируюгцим органом 7. В сгустителестановлен также измерительный преобра:ователь 8 загрузки сгустителя, соединенный с управляющим входом устройства 4.Система...

Номер патента: 697146

Опубликовано: 15.11.1979

Авторы: Бунцис, Гайдаенко, Луков, Пилиповский, Хайтин

МПК: B01D 24/46, C02F 1/40

Метки: коалесцента, регенерации

...загрязнении сепаратора, перекрывают запорныйвентиль на линии подачи загрязненной водына вход насоса и открывают запорный вентильот бака отсепарированных нефтепродуктов.Нефтепродукты, которые насос прокачиваетчерез сепаратор, растворяют присадки, забившие каналы коалесцента.Когда давление на входе сепаратора падаетдо заданного значения, процесс оканчиваютпутем закрытия одного запорного вентиля иоткрытия другого,Составитель Л, Тетерников Техред О. Андрейко Корректор Н. Стец Редактор Т. Левятко Тираж 877 Подписное ЦИИИПИ Государственного комитета СССР и э делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5Заказ 6813/1 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 3 697П р и м е р. Судовой сепаратор...

Номер патента: 697147

Опубликовано: 15.11.1979

Авторы: Головатый, Гресько, Денисов, Мельник

МПК: B01D 25/24

Метки: включений, жидкой, отделения, среды, твердых

...опорой для эксцентрикового вала 3. В верхней части корпуса 1 находится загрузочный патрубок 9, а в нижней - разгрузочный бункер 10 для отгрузки агломератов пустой породы. Коллектор 11, являющийся частью корпуса, служит для сбора серы, а разгрузочный патрубок 12 - для ес слива. На валу 8 установлены элементы мальтийской передачи 13.Устройство работает следующим образом.Неоднородная система, состоящая из жидкой среды и агломератов пустой поро 697147ды, подается через патрубок 9 в перфори рованные короба 7 барабана 4, который приводится во вращение валом 8, одновременно вибрируя от вращающегося эксцентрикового вала 3. Эксцентриковый вал 3 имеет свой привод и вращается, независимо от враще 5 ния барабана 4, с большой скоростью 75 -...

Номер патента: 697152

Опубликовано: 15.11.1979

Авторы: Матюхов, Суслов

МПК: B01D 37/04

Метки: процессом, суспензий, фильтрации

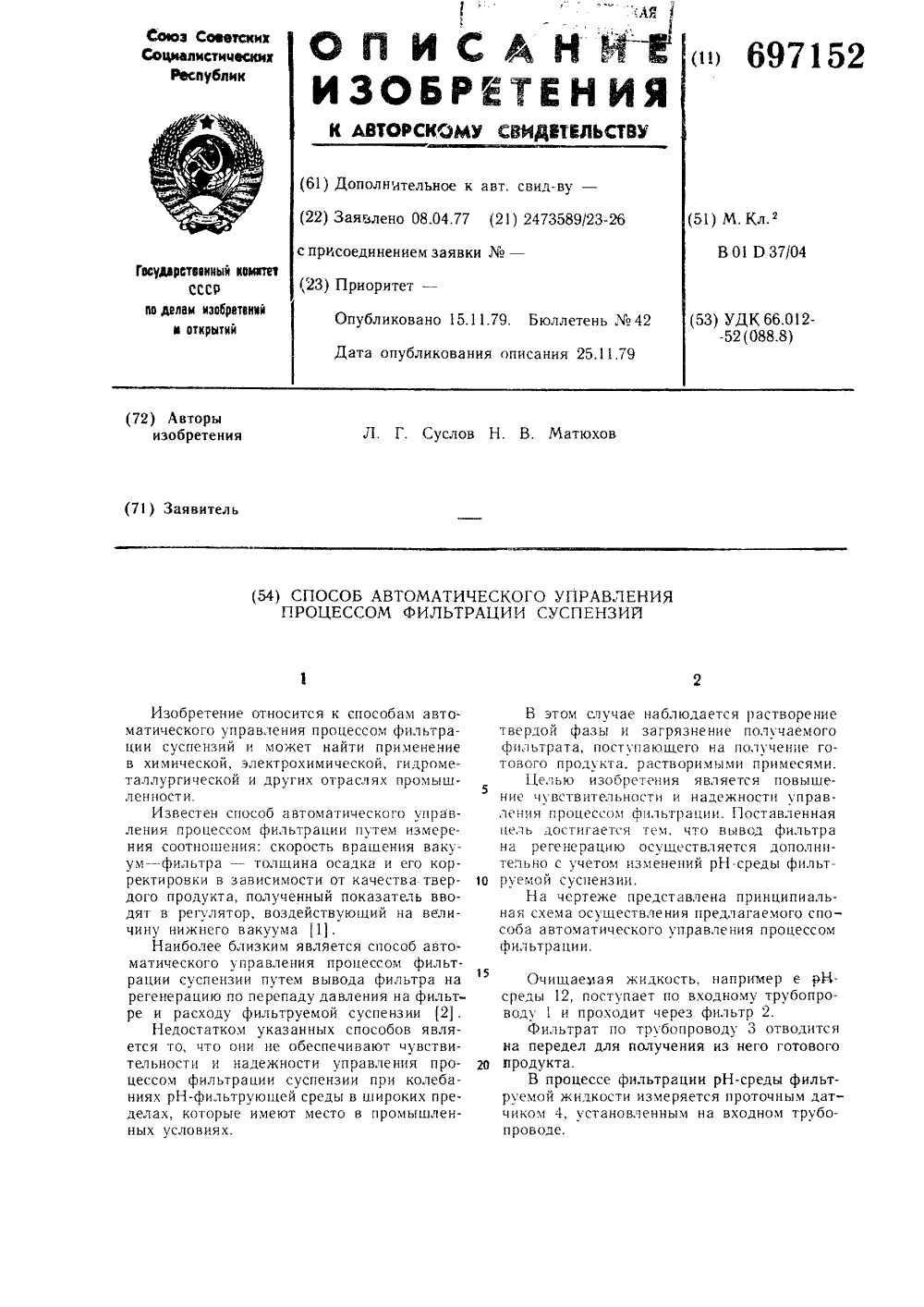

...с учетом изменений рН-среды фильт- О руемой суспензии.На чертеже представлена принципиальная схема осугцествления предлагаемого способа автоматического управления процессом фильтрации. Очищаемая жидкость, например е рНсреды 12, поступает по входному трубопроводу 1 и проходит через фильтр 2.Фильтрат по трубопроводу 3 отводитсянг передел для получения из него готового 20 продукта,В процессе фильтрации рН-среды фильтруемой жидкости измеряется проточным датчиком 4, установленным на входном трубопроводе.Если рН-среды фильтруемой суспензии становится менее 12 (например при фильтрации гидроокиси магния до рН 8,0) наблюдается растворение осадка на фильтрующем элементе, приводящее к скачкообразному уменьшению перепада давления на...

Номер патента: 697153

Опубликовано: 15.11.1979

Авторы: Бутовецкий, Зайвый, Кейтельгиссер, Клешнин, Лившиц, Нелепов, Пигоров

МПК: B01D 37/04

Метки: вакуум, производительности, фильтров

...через второй усилитель О и регулируюций блок 11 подключен к расходомеру12 фильтруемого материала. Исполнительный орган дозатора 9 расхода присадки связан также с задатчиком 4 соотношений средней крупности частиц присадки и фильтруемого материала через усилитель 10 и регулирующий блок 11.Устройство работает следующим образом.Настройке устройства предшествует изучение ситового состава фильтруемого продукта и пределов его колебаний. На основании этого выбирается оггтимальгое задаваемое отношение 1:го =- .д- М),3где г) средняя круйность частиц фильтруемого материала;1 - средняя крупность частиц присадки;го - соотношение средней крупности частиц присадки и фильтруемого материала.По промышленным данным го находитсяв пределах 5 - 15,В...

Номер патента: 697154

Опубликовано: 15.11.1979

Авторы: Бандур, Новиков, Пашистый, Сорока

МПК: B01D 45/12

Метки: газа

...газов и устанавливается между устройством, выделяющим газ с твердыми частицами, и устройством окончательного отделения частиц.Направление подачи газа через устройство безразлично, т. е. входной и выходной патрубки могут подключаться с любой торцовой.поверхности устройстза, так как направление колебаний блоков перпендикулярно осипатрубков. Формула изобретения з 5 1. Устройство для очистки газа, содержащее корпус и коаксиальные цилиндрические патрубки, отличающиеся тем, что, сцелью интенсификации процесса очистки,цатрубки выполнены с поперечными гофрами и соединены между собой через один фблоки, каждый из ксторых снабжен упругими подвесками.2. Устройство по и. 1, отличающеесятем, что расстояние между патрубками определяется по формуле45 8...

Номер патента: 697155

Опубликовано: 15.11.1979

Авторы: Измоденов, Кашичкин, Немыка

МПК: B01D 46/24

Метки: фильтрующий, элемент

...цель достигается тем, что фильтрующий элемент выполнен в виде незамкнутого тора, концы которого соединены с коллектором очищенного газа, а волновод снабжен патрубками, расположенными внутри тора. те жом.На фиг. 1 изображен фильтруюц 1 нй элемент, продольный разрез; на фиг. 2 то же. поперечный разрез.Фильтрующий элемент содержит каркасв виде концентрических сеток 1 и 2. Между сетками 1 и 2 размещен фильтровальный материал 3. Причем, фильтрующий элемент вы-полнен в виде незамкнутого тора, концы которого примыкают и коллектору 4 очищенного газа через патрубок 5. Волновол 6 снабжен двумя патрубками 7, 8, введенными в полость фильтруюшего элемента со стороны выходных отверстий.Фильтруюьций элемент работает следующим образом....

Номер патента: 697156

Опубликовано: 15.11.1979

Авторы: Кириченко, Пигасов, Сахаров

МПК: B01D 46/02

Метки: верхней, крепления, рукава, части

...стороной, образующих между со бой угол 60 - 90, а соединительное звено выполнено гибким, причем подвеска смонтирована соосно с рукавом. Угол 60 - 90" обеспечивает простоту монтажа рукава и надежность его крепления, угол менее 60 затрудняет монтаж, а угол более 90 ухудшает надежность крепления.На фиг. 1 показано схематически устройства для кре гления рх кава, вертикальный разрез; на фиг. 2 - вид по стрелке Афи.Устройство состоит из зажима 1, соединительного звена 2, подвески 3 и рукава 4.При установке рукава зажим 1 оттягивается вниз, а верхний конец рукава 4, сшитый в полосу, прадевается через зажим 1, как показана на фиг. . Демонтаж рмкава осу 1 цествляется при одновременном поднятии зажима и перемещении нижнего контура В ВЕРтИКаЛЬНОЕ...

Номер патента: 697157

Опубликовано: 15.11.1979

Авторы: Блинов, Зурахов, Любарский

МПК: B01D 47/14

Метки: воздуха, процесса

...которого размещен в поддоне 5 в плоскости заданного уровня поглотительного раствора, а выход - в аппарате 1 над насадкой 2.Аэродинамическое сопротивление обводного трубопровода 9 равно сопротивлению насадки 2. В обводной трубопровод 9 встроен датчик 10 расхода воздуха, связанный через преобразователь 11 с установленным на трубопроводе 12 исполнительным механизмом 13.15 Устройство работает следующим образом,Обрабатываемый воздух из системы вентиляции через входной патрубок 3 поступает в аппарат 1 и попадает на насадку 2, 20которая орошается раствором. Здесь воздух промывается и очищается от пыли. Содержащиеся в воздухе вредные газы растворяются в поглотительном растворе. Очищенный воздух выходит через патрубок 4.Составитель т. Чулкова...

Номер патента: 697158

Опубликовано: 15.11.1979

Авторы: Жихарь, Подоляка, Уваров, Успенский

МПК: B01D 53/04

Метки: адсорбер

...друга и имеют завихрители 3, то закрученные струи несущей среды, содержащей адсорбент, сталкиваются в центральной зоне, где происходит массообмен между струями и твердой фазой. Кроме того, закручен7 Фор.)1 цлсг ггзсбретени.сгс Сосен ннтв лв) е хре)( П,1 г А. Рнбннский оная Сон ре к тор Полписио омнтетса СССРРедактор Н. Зак аз 5816,5 по Го Гс асс) ирсс)., 8, г ;ос)с(арственного ам ивгсбретенн ва, Ж - 55, РП н Патент, ) агар НИИПИпо дел 035, Мос л ПППн от рытии скан наб., а. 1 5цыс т)рбулсгпцыс стр) и, ослвдзя бсльцой зжс ктцрующс и с пособностью, подсвсывзнт из скружвкнцсго их прострзнствз гзз и обеспсчцБЗют хоросцЙ контакт несунси ср.ды и Ядсорбсп 3. 11(скольку стрми, соудзряясь, Р 3 (.1( и с 1 К) Т( 510 Р Я,1, И Ус У К СТ СН КС 3...

Номер патента: 697159

Опубликовано: 15.11.1979

Авторы: Галанин, Гриценко, Зиновьева, Мурин

МПК: B01D 53/14

Метки: газа, меркаптанов

...недоста данного способа является невысокая ь очистки газа,равная 85 - 90", за счет неполного извлечения дисульфидов при регенерации поглотителя, а также невозможность получения дисульфидов парафиновых углеводородов в виде товарного продукта, вследствие уно- Б са их при отдуьке.Целью изобретения является повышение степени очистки Газа, а также Возможность выделения дисульфидов парафиновых углеводородов в виде товарного продукта.Поставленная цель достигается способом оочистки газа от меркаптанов, включающим контактирование его с поглотителем взвесью гидроокиси железа и регенерацию поглотителя продувкой воздухом с образованием дисульфидов парафиновых углеводородов, в котором процесс регенерации ведут при 60 - 100 С.Данный способ дает...

Номер патента: 697160

Опубликовано: 15.11.1979

Авторы: Антонов, Краснов, Левин, Репникова, Селяков, Серегина, Солошенко

МПК: B01D 53/14

Метки: абгазов

...позволяет защитить атмосФеру от вредных выбросов путемвсех примесей из абгаэов и одновременно защитить водоемы путем исключения образования кислых сточных вод,загрязненных хлоридами или гидроокисями металлов,П р ц м е р 1, Поток газа состава, г/л: СС - 0,14, ВСЕЗ 0,15, НСГ 0,11,СОСГэ О, 05, пропускают со скоростью20 л/ч через четыре последовательносоединенных стеклянных барботера,заполненных; 1 барботер - 350 мл(35)НСВ, 2-й и 3-й барботеры - по150 мл в каждом (9)НО 2, 4-й барботер .(санитарный) - 150 мл (30)Н О Газы анализируют на входе в первый барботер и на выходе из каждого барботера, Опыт прекращен через697160 Формула изобретения Составитель О, Швыркина Редакто С, Пыжова . Тех е И,Асталсш кп ектор Е ЛукаЗаказ 6530/1 Тираж 877...

Номер патента: 697397

Опубликовано: 15.11.1979

Авторы: Дикаревский, Савин

МПК: B01D 21/24, C02F 1/52

Метки: осветлитель, пульсирующий

...в разрезе; на фнг, 2 - то же,в плане,Осветлитель содержит цилиндрический корпус 1, воздухоотделитель 2 с подающей трубой 3, распределительную перегородку 4, сифоны 5, коллектор дырчатых распределительных труб 6, дырчатое дно 7, осадкоуплотнитель 8 с осадкоприемными окнами 9, трубопровод отбора 10, трубопровод подачи 11, шламоотводную трубу 12, сборный лоток 13, сливной желоб 14. Осветлитель работает следующим образом,По трубопроводу 11 вода подается в воздухоотделитель 2. В подающей трубе воздухоотделителя 2 установлена распределительная перегородка 4, поднимающая уровень воды в воздухоотделителе на отметку Б. При этом происходит зарядка сифонов 5 с последующимТг 1 111 г 11И гг Т гТ. Т И ТТ ИЛ КО :, 1 Т .1),г) / 1 1 г.1:, - , Тггдг ИС 1...

Номер патента: 362555

Опубликовано: 15.11.1979

Авторы: Грошев, Репин, Рыбин, Свищев, Тарасов

МПК: B01D 9/02

Метки: действия, кристаллизатор, непрерывного, тротивоточный

...глубины,ной плоскости каждой из твся скребковое устройство ирующее кристаллы со ступени н упеньв зону плавления, Днище и скре воеустройство изготовлены с воэможностьювозвратно поступательного движения соответственно в горизонтальной и вертикаль 20ной плоскостях,При поступлении исходной пульпы наодну из ступеней 2 и при опушен, ул. Проектная, 4 г. Ужго 3 3625Гчзатора, которое крепится на стойках4 направляющими пластинами 5, черезкривошип 6 и шатун 7 приводится в движение электродвигателем 8, и скребковое устройство начинает транспортироватькристаллы в направлении зоны 9 плавления на следующую ступень,По достижении вершины ступени крио,таллы поступают в выступ следующейступени; скребковое устройство 3 под Онимается вертикально...

Номер патента: 559482

Опубликовано: 25.11.1979

Авторы: Алексеев, Башкардин, Волобуев, Красновицкий, Лебедюк

МПК: B01D 46/30

Метки: зернистый, фильтр

...из верхних 7 инижних 8 фильтровальных сеток, внут"ренних 9 и наружных 10 наклонныхгаэонепроницаемых перегородок, вертикальных гаэонепроницаемых перегородок 11, слоя зернистого материала12, пространства 13 очищенного газатрапецеидального сечения, каналы 14очищенного газа (с обеих сторон кас;деты), вертикальные каналы 15 очиденного газа, соединенныв с горизонтальными каналами 16 очищенногогаза с патрубком 17, пылевые затворы 18, электромагнитные клапаны 29,трубопроводы 20 для подачи импульсов сжатого воздуха с соплами 2110 20 и фиксаторами 22 для удержания трубопроводов с соплами, газонепроницаемыми перегородки 23 для отделения Фильтровальных кассет друг от друга.Зернистый фильтр работает следующим образом.Запыленный газ через патрубок...

Номер патента: 634502

Опубликовано: 25.11.1979

Авторы: Башкардин, Красовицкий

МПК: B01D 46/30

Метки: зернистый, фильтр

...желоба,а нижняя стека расположена на уровнедна желоба.30 На чертеже изображен предлагаемыйзернистый фильтр, вертикальный разрез,Фильтрующая кассета состоит из желобов 1, верхних и нижних сеток, 2 и 3 кассеты, зернистого материала 4, пространства 5 эагрязненного н пространства 6 очищенного газа в виде колллекторов треугольного сечения,Зернистый фильтр работает следующюю образом.Загрязненный гаэ поступае сетки 2, проходит зернистый 4, поступает в пространство газа 6, затем направляется в очищенного газа.После того, как лобовая товерхность зернистого материала покроется слоем пыли и сопротивление кассеты достигнет определенной величины, происходит ее регенерация импульсами сжатого воздуха, подаваемыми через коллекторы для отвода очищенного...

Номер патента: 698631

Опубликовано: 25.11.1979

Авторы: Антошин, Бакалейников, Брускин, Вытнов, Илюхин, Рассохин

МПК: B01D 3/00

Метки: периодической, разгонки, смесей

...1, трубопро.воды 2 - 5, ректификационную колонну 6,электронагреватель 7, вакуум-приемники 8и 9, вакуум-насос 10, вентиль 11,Процесс осуществляют следующим образом,Расплавленный церезин из плавителя 1 потрубопроводу 2 поступает в ректификационную колонну 6.П р и м е р 1. Остаточное давление в колонне и в системе, равное 0,1 мм рт.ст., вовремя всего технологического процесса поддерживается за счет отсоса газов по трубопроводу 4 вакуум. насосом 10. Температура в колонне регулируется изменением напряжения наэлектронагревателе 7.Температура начала разгонки 250 С, конецразгонки 380 С, Пары головки и целевые погоны из колонны 6 поступают по трубопро.воду 3, конденсируясь в нем за счет подачихладагента в рубашку трубопровода 3, в...

Номер патента: 698634

Опубликовано: 25.11.1979

Авторы: Битюгов, Герцензон, Захожий, Зуевич, Ляховицкая, Павлючук, Свиридов

МПК: B01D 27/06

Метки: бумажного, фильтрующего, элемента

...крышки, картонный698634ж более простыми операциямн (установка в форму уплотнителей и арматуры, заливка поумер.8 ным материалом и установка олнов 1 эемеф. одвух каркасов со шторами), При этом пса.,н.лась возможность автоматизировать процесс изготовления фильтрующа -.аелентс вИзготовленные фильтруюшие элемен. в. б,.ли а проверены на прочность и герметичн;:сть а так. а же испытаны в сте;.Човых и эксплуатационных10 условиях, Они показали высокую надежность. 3перфорированный каркас 5, фильтруюшую бума ную штору 6, крышку 7, сформированную из полимерного материала, радиальные выступы крышки 7, охватываюшие эластичный уплотнитель.П р и м е р, Изготавливают одноступенча.тый фильтруюший элемент для фильтра тонкой очистки топлива...

Номер патента: 698635

Опубликовано: 25.11.1979

Автор: Григорьян

МПК: B01D 27/06

Метки: фильтр

...лучи каркаса, при этом фильтруюшая штора выполнена в виде отдельных карманов, свободно размещенных на лучах каркаса.На фиг. 1 изображен предлагаемый фильтр,разрез; на фиг. 2 - дан разрез А - А на фит, 1.Фильтр включает втулку 1 с шелевыми от.верстиями 2, выполненными с отбортованнымикраями 3, на которых укреплены лучи 4. Яепевые отверстия могут быть выполнены . путем штамповки. Лучи, прикрепленные к краям шелевых отверстий, выполнены из перфорированных металлических листов или сетки.На лучи надеваются фильтрующие карма. ны 5, выполненные по форме коробов. Фильтрующие карманы могут быть изготовлены из фильтруюшей бумаги, ткани или другого фильт рующего материала. Фильтрующие карманы могут быть выполнены из многослойного...

Номер патента: 698637

Опубликовано: 25.11.1979

Автор: Баринов

МПК: B01D 45/12

Метки: взвешенных, газа, частиц

...нижним концом иотверстиями 8 в стенках, расположенны6986ми над витками направляющей, Снаружинаправляющей 6 установлена обечайка 9в виде цилиндрической спирали. На сердечнике 7 и стенках корпуса 1 установлены радиальные лопатки 10 с зубчаты,ми краями, смещенные относительно отверстий 8 и укрепленные в пазах обечайки 9 и направляющей 6. Между виткамиобечайки 9 и корпусом 1 образованы изолированные каналы 11 для отвода взвешенных частиц в пылесборник 2 с кольцевым наклонным дном.Устройство работает следующим образом,Неочищенный газ поступает в корпус1 по патрубку 4 и через окно 5 направляется по винтовой направляющей 6, огибая лопатки 10 с зубчатыми краями.Взвешенные частицы, встречая на своемпути лопатки 10, концентрируются в...

Номер патента: 698638

Опубликовано: 25.11.1979

Авторы: Анисимов, Кошелев, Сидоров, Школьник

МПК: B01D 46/26

Метки: воздуха

...внутри барабанов, ооп 5ловые элементы 4 переменного сечения,установленные между барабанами, прямоугольные коробки 5 с соплами 6, размещенные внутри неподвижных экранов,причем сопла направлены на поверхностьбарабанов, Барабаны обтянуты сетками7, расположены между ветвями сушильного транспортера 8 и снабжены приводом9, осуществляемым цевочное. зацеплениес цепью транспортера,3 6986Устройство работает следующим образом.Запыленный воздух засасывается внутрь вращающихся сетчатых барабанов 2, оставляя на их поверхности пьиь, которая отделяется с поверхности барабана с помощью сопловых элементов 4 переменного сечения и переносится на поверхность следующего барабана, а затем с .последнего барабана выбрасывается из корпуса наружу. Кроме...

Номер патента: 698640

Опубликовано: 25.11.1979

Авторы: Савельева, Стародуб

МПК: B01D 53/28

Метки: газов, осушитель

...0,60 с) процесс сопровождается большим вьщелением тепла и приводит к разогреву осушенных газов.20Кроме того, осушитель обладает плохой прессуемостью, что приводит к уносу осушителя потоком газа и вызывает необходимость установления дополнительных ловушек и фильтров, препятствующих уносу,Цель изобретения - увеличение механических свойств осушителя,Это достигается осушителем газов наоснове нитрида магния, который дополнительно содержит формиат аммония при следующем соотношении компонентов,вес.%;Нитрид магния 7588формиат аммония 1 2-25.Предлагаемый осушитель обладает хорошей прессуемостью, а также предотвращает разогрев газа при осушке без существенного увеличения времени контакта для100% осушения газов. П р и м е р 1. Приготавливают...

Номер патента: 698658

Опубликовано: 25.11.1979

Авторы: Гаращенко, Лазаренко, Сандуляк

МПК: B01D 35/06, B03C 1/025

Метки: жидкости

...вертикальной перегородкой, ус тановленной в корпусе соленоида, причем конец перегородки размещен на уровне нижнего конца, а фильтрующая насадка размещена в пространстве между корпу сом и перегородкой.На фиг. 1 изображено предлагаемое устройство, вид сбоку в разрезе; на фиг.2 - то же, вид сверху в разрезе.Устройство имеет цилиндрический корпус 1, канал сегментного сечения 2, фильтрующую насадку 3, перегородку 4, установленную в корпусе вертикально, соленоид 5, патрубки ввода жидкости 6 и вывода 7.Устройство работает следующим образом.Очищаемая жидкость по патрубку 6 через канал 2 поступает в зону, где расположена фильтрующая насадка 3 и3698658где .образовано магнитное поле, создава- иемое соленоидом 5. В этой зоне под дей- пуствием...

Номер патента: 700049

Опубликовано: 25.11.1979

Автор: Дитер

МПК: B01D 27/00

Метки: веществ, отделения, твердых

...фильтруюший элемент выполнен в виде набот 5 а обе аек с вогнутостью к оси корпуса и с отбортованными фланцами, разме; еннымивнутри фильтруюшего элемента,Целесообразно фланцы выполнитьперфорированными,. а устройство снабдить кольцами жесткости, размещенными между фланцами фигьтруюшего элемента,На фиг, 1 изображено предлагаемоеустройство, разрез; на фиг, 2узел 1 фиг. 1. Еорпус 1 тсльтрсющего элемента 2 ь 11-051 нсн " вДе нсабо 13 а 05 счаРк 3 с . - Сгн -остьк:; Оси корпуса и с отбор - а"и.-".- -. 4, 1 Р д" которыраз:1 еа 1 еы кольца жесткости 5Обечайк 3 сльтрующего элемента . - ,.- - ,ставл -ю.; сс бой тела вращения сбостонаны:51 ьо внутрь фланцами, Ра оус кр .Ьизны Обечаек выб 5 ра 1 Так, сете СНИ Ста 1-ОвятСя СаМОЕСущИМИ,Отвер тия...

Номер патента: 700152

Опубликовано: 30.11.1979

Авторы: Баширов, Перетягина

МПК: B01D 1/10

Метки: аппарат, выпарной

...ссжыОцейся к зеп - ху конической обсчайки 3, а В колик Бох зазоре 4 мсжду конической обсчяикой 3 корпусом 1 установлены перегородки 5.Штуцер 6 слухкит для подачи кидкссти на концентрирование, штуцер 7 - д(я Выводя концентрированной жидкости, штуцер 8 для подачи гре 10 нсго пяра, щтуГ.р 9для отводя конденсата греюЦсго пара, и туцер 10 - для отвода пяп обп)З)к)п(егос 51ъо ПРИ КОНЦЕНТРИРОВБНИИ Ряс ВОП 1ВТОРИЧНО- го пара).При подачерею)сего паря Б рубщку 2 тепло передается )сбольщому количесгну жидкости, няходяцсйся Б узком ко )ьс(с)50 м зазоре 4 мсжд стснкя.,1 и корпуси о(и- чайкой 3. Ня нскотороч расстоянии о-,И)+, - него края конической обечайки 3:;:Дкосгь ВскиГает и 1 ОдИ)1 стс 5 ВВс)х, 000 ч 1 (15(Гь паром. Грокип.Бцяя )кидкосгь,...

Номер патента: 700153

Опубликовано: 30.11.1979

Авторы: Вивденко, Гаркави, Давыденко, Успенский, Шептун

МПК: B01D 1/12

Метки: аппарат, выпарной

...проходит через штуцер 9 с уплотнением 10, расположенный в нижней части сепаратора 2.Нижняя часть штанги 8 имеет резьбу 11, которая обеспечивает вход штанги в резьбовое отверстие 12 червячного колеса 13, приводимого во вращение червячным винтом 14. Червячный винт 14 приводится в лвижецие либо вручную, либо сервомотором (це показан ). Червячное колесо 315 крепится на внутренней обойме подшипника 15, наружная обойма которого закреплена в основании 16.Выцарной аппарат работает следующим образом. 20В выцссцу 1 о гре 1 ощую камеру 1 полают греющей пар. Исходный раствор подают либо в трубу 3 вскипания, либо под греющую камеру 1. В греющей камере 1 раствор перегревается и, вступая в трубу 3 ескицация, становится перенасыщенным. Это2 э...

Номер патента: 700154

Опубликовано: 30.11.1979

Авторы: Коршунов, Лыков, Попов

МПК: B01D 1/14

Метки: аппарат, кислоты, концентрирования, фосфорной

...трубы расположены диаметрально противоположно и служат для создания значительной скорости топочных газов 2) .Недостатком аппарата является то, что рабочие условия проведения процесса требуют высокой температуры входящих топочных газов, что приводит к потерям РкОо в виде тумана, улавливание которого очень сложно и требует дорогостоящего оборудования узла абсорбции.Цель изобретения - интенсификация процесса за счет уменьшения туманообразования.700154 ЦНИИПИ аказ 7303 ираж 87 Подписи Патент,Ужгород, ул. Проектна илиал ности днище снабжено плитой, на которой закреплен нижний конец барботажной трубы.Это позволяет интенсифицировать процесс, так как увеличивается время контакта кислоты с газами, что способствует уменьшению...
