Номер патента: 1488035

Опубликовано: 23.06.1989

Авторы: Апарин, Белоусов, Воронин, Трохов

МПК: B08B 3/02

...электропривода 30 находится в положении эоны выстоя.Затем электропривод 30 вращением водила 31 мальтийского механизма поворачивает кулису 32, связанную зубчатой парой 33 с валом 29, и приводит в движение посредством зубчатых реек 26 каретку 23 с палетой 22.Движение каретки 23 осуществляется по направляющим 2 основания 28 до следующей зоны выстоя мальтийского механизма в крайнем правом положении. При этом палета 22 размещается в камере очистки над платформой 6 подьемно-опускного механизма.Затем по команде платформа 6 перемещается вверх посредством винтовой пары 14 и 15 от электропривода 16. Штыри 7 с помощью кривошипов 8 и зубчатых колес 9, находящихся в зацеплении с зубчатыми рейками 10, выдвигаются из отверстий платформы 6 и принимают...

Номер патента: 1459897

Опубликовано: 23.02.1989

Авторы: Апарин, Белоусов, Борисов, Воронин, Грачев, Орехов, Прохоров, Трохов

МПК: B23Q 41/02

Метки: приемно-передаточное

...втулке 16, жестко соединеннойс плитой 17 корпуса 6, Через сквозные отверстия в платформе 15 проходят выдвижныештыри 18, связанные посредством кривошипов 19 с платформой15, а посредством зубчатых колес 20 -с зубчатыми рейками 21, жестко закрепленными на плите 17 корпуса 6.Платформа 15 снабжена направляю"щими 22, предназначенными для стягивания по ним палеты 23 на приемно-передаточный стол станка и, наоборот,для сталкивания палеты 23 с приемнопередаточного стола станка на подъемно-опускное устройство штоком захватного механизма.Устройство работает следующим образом,При разгрузкепо команде от системы ЧПУ станка "Смена палет" палета 23 горизонтальным перемещениемштока захватного механизма станка перемещается по направляющим 22 платформы 15...

Номер патента: 1447924

Опубликовано: 30.12.1988

Авторы: Алейников, Апарин, Баужес, Голобродская, Голованенко, Капуткин, Касаточкина, Козлова, Крымчанский, Лубенский, Мелькумов, Писаревский, Савельева, Семиколенова, Сергеева, Терских, Ульянин, Шабадаш

МПК: C22C 38/44

Метки: коррозионно-стойкая, сталь

...волочением проволоки 35 , диаметром 1 0 мм с суммарным обжатиВо ем 75 после закалки с 1050 С. Струк- тура стали после закалки состояла иэ 60-70% аустенита и 30-40 феррита. Магнитную проницаемость стали 40 определяли на баллистической установке дифференциальным методом в магнитном поле 500 Э. Пластичность про-, волочных образцов оценивали по числу скручиваний, Стойкость к охрупчива нию в сероводородсодержащей среде оценивали путем сравнения чисел скручиваний до разрушения образцов проволоки в состоянии поставки и после их выдержки в одномолярном растворе НаС 1, через который продували сероводород (рН 4,2) под давлениемО, 1 МПа (1 атм). Концентрация серо водорода в растворе составляла примерно 3000 мг/л. Перед подачей сероводорода раствор...

Номер патента: 1435919

Опубликовано: 07.11.1988

Авторы: Апарин, Багаев, Бейлин, Габитов, Николаенко, Пустовит

МПК: F27D 3/15

Метки: выпуска, желоб, металла, печи, плавильной

...на одну из звездочек 9 или 10 в зависимости от требуемой подачи (вместо цепи может использоваться трос , навитый на барабан 8 и закрепленный от проскальзывания, например витками трения).За захватное устройство 12 подвешивается заготовка 22 легирующего элемента, например чушка свинца любой дли" ны. Под весом чушки барабан проворачивается до упора зубом 17 спускового колеса 13 в палету 15 анкерной вилки 14, удерживаемой в крайнем положении пружиной 21. В нужный период выпуска металла по желобу вручную поднимают ручку 19 необходимое количество раз или эту работу выполняетштоковый привод 20 от командоаппарата. При подъеме ручки 19 вверх ан"керная вилка 14 занимает второе крайнее положение, выводя палету 15 иззацепления с зубом 17 и...

Номер патента: 1429080

Опубликовано: 07.10.1988

Авторы: Апарин, Верютин, Добрынин, Иванов, Косыгин, Кулагин, Шифферс

МПК: G03B 3/00

Метки: объектива, фокусирования

...от привода 4 появляется в моментпересечения линии раздела зеркал оптической оси объектива 1 и используетсядля обнуления счетчика 25. Сигнал(фиг.2 б) с второго выхода блока 5 счастотой кадровой развертки передающей трубки 7 поступает в блок 20 разверток и синхронизирует работу блоков 3 и 20 таким образом, что сканирование одного кадра изображения начинается в момент пересечения линиейраздела зеркал оптической оси объектива 1.При формировании на трубкепредфокального изображения объекта (одного из двух равноудаленных от плоскости изображения объекта изображений)происходит обнуление йакопительногоконденсатора, при этом первый ключ 13закрыт. При сканировании второго кадра (фиг.2 е) ключ 13 открывается (кромеинтервалов, в которых...

Номер патента: 1421654

Опубликовано: 07.09.1988

Авторы: Апарин, Воложанин, Сокрута

МПК: B65G 67/24

Метки: полувагонах, рыхления, смерзшихся, сыпучих

...я между которыми отличен от угла 5 между зубьями храпового меанизма. Наружные конические поверхностиосновных штырей 2 снабжены продольнымипазами 17,Устройство работает следуюгцим образом.После установки устройства на полувагон и включения кривошипно-шатунного вибровозбудителя 5 основание 1 и пригрузочная плита 4, колеблясь в противофазе, попеременно воздействуют на разрыхляемый материал основными 2 и дополнительными 6 шгырями. Когда дополнительные штыри 6 идут вниз, винтовая нарезка 12 дополнительных штырей 6 взаимодействует с винтовой нарезкой поворотных втулок 13, вращая дополнительные штыри 6, так как храпо. вые собачки 15 удерживают поворотные втулки 13 за зубья 4 храпового механизма от поворота. При подьеме дополнительны ггтырей б...

Номер патента: 1417215

Опубликовано: 15.08.1988

Авторы: Апарин, Верютин, Косыгин, Кулагин

МПК: H05B 39/06

Метки: лампами, накаливания

...к той же сети, т.е.и отЛльпо взятой лампе Накаливания под- лержиВется треть напр 5 жепия сети, т е 0СПСЧИВЯЕТС 5 ПОСТОЯННЬ(И ПОЛНК,:(,(ЯХ(П.Б монт Вкл)очения устройстеся ячиняется заряд конленсаторя 1. Через некоторое время срабатывает первое рлс 13.11 ри этом контакт 17 размыкается, а кон такт 16 размыкается. Начиная с этого вр- мпи заряжается второй копгИ(.атор 12.з затм срабатывает второе рл 11. 1 ри этом контакт 18 замыкается, а контакт 15 размыкается. Г этого времени начинает разряжаться конденсатор 1 на внутреннее сопротивление обмотки реле 13 и через неко- торовремя реле 13 отключается. При этом контакт 17 замыкается, а контакт 16 размыкается. Начинается разрял конленсатора 12 нз внутреннее сопротивлепие обмотки реле...

Номер патента: 1404433

Опубликовано: 23.06.1988

Авторы: Апарин, Сокрута

МПК: B25J 15/00, B66C 1/40

Метки: захватное

...рычага 4.Захватные элементы 3 закреплены на корпусе 1 попарно напротив друг друга в двух вертикальных взаимно перпендикулярных плоскостях М и М, каждая губка 5 захватных элементов 3 выполнена с двумя рабочими поверхностями 11 и 12, симметричными относительно плоскостей М и Лl. Для применения устройства в качестве захватной головки манипулятора привод 8 линейного перемещения смонтирован на станине 13, выполненной с направляющими колонками 14, по которым может перемещаться корпус 1, причем нижнее положение корпуса 1 по отношению к станине 13 ограничивается упорами 15 и удерживается в нем амортизирующими компенсаторами 16.Зазор между нижним габаритом схвата в положении 1 и верхней поверхностью захватываемой детали имеет величину Й.В...

Номер патента: 1399520

Опубликовано: 30.05.1988

Авторы: Апарин, Белуков

МПК: F15C 4/00, G06D 3/00

Метки: давлений, датчик, отношения, струйный, частотный

...5 под давлением Р подводится в каналы 3 и 4 пита. - 40ния генераторов 1 и 2. Слив осуществляется через вентиляционные каналы14 и 17 генераторов 1 и 2 в полости13 и 16 слива. При этом на выходах 6и 7 генераторов и частотных выходах 8 45и 9 возникают колебания давлений счастотами Е и Г 1, зависящими от отношения давлений Р /Ри Р/Рс,где Р и Р, - большее и меньшее изизмеряемых давлений, Р с 1 и Р с давления слива генераторов 1 и 2.Одновременно воздух под давлениемР подводится в сопла 19 и 20 элементов 10 и 11, повышая давление на вы"ходах 15 и 18 и в полостях 13 и 16слива до значений, определяемых изсоотношенийР , Р + (Р - Р.)К , (1) Ьгде К - коэффициент восстановленияизбыточного давления элементов 10 и 11,Избыток рабочей среды из...

Номер патента: 1362943

Опубликовано: 30.12.1987

Авторы: Апарин, Волканин, Глейзер, Григорьев, Дашевский, Копытчук, Литовченко, Спиридонов

МПК: G01G 19/04

Метки: взвешивания, движущихся, железнодорожных, составов

...силоизмерителя 3 в соотгвестрии с сигналами от путевых датчиков 5 преобразуется аналого-цифровым преобразователем 4 в цифровойкод, который поступает на первыйвход регистрирующего прибора 6 для 5 10 15 й 20 25 30 35 регистрации. Одновременно этот кодпоступает на первый вход первоговычитателя 15, который определяетразницу между фактической массой вагона и данными платежного требования,поступающими от датчика 8 информацииаб отгруженной масее по платежномутребованию. С выхода вычитателя 15полученная разность поступает навход умнажителя 19, вычисляющего величину естественной убыли в пути всоответствии с данными, полученнымиот датчика 9 нормы естественной убыли в пути. Полученное значение естественной убыли в пути поступаетна выход...

Номер патента: 1357208

Опубликовано: 07.12.1987

Авторы: Апарин, Румянцев, Труханов, Ушаков

МПК: B25B 13/06

Метки: инструмент, ручной

...же, с размещенным в немкрепежным элементом; на фиг, 3 -разрез А-А на Лиг. 2.Ручной инструмент содержит полуюрукоятку 1, размещенные в ней источник света в виде лампы 2 накаливания, источник 3 электропитания, уст- Ф о р м у л аройство 4 отключения электропитания,защитнуи прозрачнув перегородку 5,рабочий орган 6 в виде головки торцового клича, Б рабочем органе 6 выполнены пересекающиеся осевые 7 ирадиальные 8 отверстия. В осевых отверстиях 7 размещены ступенчатые подлине стержни 9, подпружиненные пооси к рукоятке 1 упругим элементом1 О. Диаметр болычей ступени каждогостержня 9 выполнен не меньше диаметра радиального отверстия 8, а диаметр меньшей ступени каждого стержня9 выполнен меньше диаметра радиального отверстия 8, Снаружи...

Номер патента: 1335510

Опубликовано: 07.09.1987

Авторы: Апарин, Балабин, Белоусов, Молчанов, Насретдинов, Новиков, Пустовит

МПК: B65D 88/54

Метки: бункерное

...1выполнены криволинейные направляющие16, а П-образные стенки имеют копирующие ролики 17. Тонкими линиями пока- цзаны хоппер 18 и рельсы 19.Бункер работает следующим обраВ нерабочем состоянии (разгружамое транспортное средство отсутству- ВВт) воронка 2 приводами 5 втянутавнутрь корпуса 1, расположенногониже уровня головок рельсов 19, боковины 6 расположены параллельно бо 10ковым стенкам корпуса 1 и их кромкине выступают за габарит бункера повысоте, П-образные стенки лежат наограничителях 12.Транспортное средство (хоппер 18)останавливается своим выпускным окном над корпусом 1, включаются приводы 5 и, воздействуя на стенки 4воронки 2, поднимают ее вверх, приэтом П-образные стенки под действиемсобственного веса за счет смещенийсвоих...

Номер патента: 1328644

Опубликовано: 07.08.1987

Авторы: Апарин, Воинов, Михайленко

МПК: F24H 1/10, F28B 3/06, F28C 3/06 ...

Метки: водонагреватель, контактный

...Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к теплотехнике иможет быть использовано для подогрева воды паром контактным способом,Цель изобретения - повышение надежности путем уменьшения зоны конденсациипара.На чертеже представлен контактный водонагреватель, продольный разрез.Контактный водонагреватель содержиттрубу 1 подвода жидкости с поперечнымирядами отверстий 2. Труба 1 охвачена с 10внешней стороны .обечайкой в зоне отверстий 2 с образованием парового коллектора 3, Отверстия 2 в трубе 1 выполнены суменьшающимися в сторону выходногоучастка трубы 1 проходными сечениями имогут...

Номер патента: 1315183

Опубликовано: 07.06.1987

Авторы: Апарин, Каневский, Титов, Уткевич

МПК: B23H 5/06

Метки: материал, полирования, электрода-инструмента, электрохимикомеханического

...со следующим содержанием компонентов, мас.7.:1. Древесина измельченная 30-35Водорастворимая10сольПульвербакелит11, Древесина измельченная 30-35Водорастворимая15сольАктивированныйуголь 20-25Пульвербакелит 40-25111, Древесина измельченная 30-35ВодорастворимаясольМолотый талькПульвербакелит1 Ч. Древесина измельченная 30-35Водорастворимаясоль 15-10АктивированныйЗОуголь 20-25Молотый тальк 23-20Пульвербакелит 10-12Испытания проводились при рабочемнапряжении 2-3 В, а в качестве водо растворимой соли использовалась сольоднозамещенного кислого ФосФорнокислого натрия.Результаты испытаний приведеныв табл,1.Произво- дительСостав электродаинструмента ностьмкм/мин 45 0,6 0,010 0,016 0,010 0,65500,62 3 13151Из испытаний видно, что...

Номер патента: 1302235

Опубликовано: 07.04.1987

Авторы: Апарин, Верютин, Косыгин, Кулагин

МПК: G03B 3/00

Метки: автоматической, объектива, фокусировки

...триггер 183 1302 в состояние, при котором с его первого выхода на второй вход второго дешифратора 14 подается нулевой сигнал (фиг.2 е). Одновременно на первый вход дешифратора 14 подается сигнал и на 5 чинается движение объектива 1 (фиг.2 г). В момент максимума сигнала на выходе блока 5 дифференцирования импульсный сигнал (фиг.2 к) на выходе формирователя 7 импульсов через пер О вый элемент И 19 открывает первый ключ 21При этом сигнал датчика 9 записывается во второй блок 23 запоминания. Объектив 1 продолжает движение, В момент, когда сигнал датчика 9 превышает П (фиг.2.ц), выходной сигнал второго компаратора 15 (фиг.2) переводит триггер 18 в состояние, при котором на его первом выходе появляется сигнал (фиг.2 е) и направление 2 О...

Номер патента: 1302234

Опубликовано: 07.04.1987

Авторы: Апарин, Верютин, Добрынин, Косыгин, Кулагин, Шифферс

МПК: G03B 3/00

Метки: автоматической, объектива, фокусировки

...СВеточувствительная площадка видеокамеры геометрически сопряженас плоскостью анализа регистратора 16,при этом плоскости двух изображений,формируемых узлом 3 сдвига изображения, расположены на одинаковом расстоянии от светочувствительной по"верхности видеокамеры 5,Видеокамера 5 имеет три выхода.На первом выходе формируется видео 3 1 ЗО 22сигнал, с второго и третьего выходовснимаются строчные и кадровые импульсы.При сфокусированном изображенииобъекта в плоскости анализа регистра 5тора 16 на светочувствительной поверхности 4 видеокамеры 5 получаемдва одинаково размытых изображенияобъекта.При построчном сканировании мгновенное поле зрения видеокамеры 5 последовательно проходит оба изображения. При этом при сканировании первого изображения...

Номер патента: 1294401

Опубликовано: 07.03.1987

Авторы: Апарин, Белоусов, Мельгаф, Насретдинов, Пустовит

МПК: B21B 37/00

Метки: листов, опускания, пакет, стола, укладке

...ограничителем 8 и воздействует на приводной шток 4, связанный с золотником 2 датчикауровня пакета, поднимая приводной шток 4 на толщину листа.Датчик 1 уровня пакета срабатывает, размыкая свои нормально замкнутые контакты 5, и открывает проход для слива рабочей среды по гидропроводу 14 управления из управляющей камеры 29 трехкамерного порционера 25, из которой рабочая среда вытесняется передвижением находившегося в исход-. ном положении золотника 26 за счет давления рабочей среды, подводимой по промежуточным гидропроводам 13 от поршневой полости 10 исполнительного органа 9, из которойрабочая среда вытесняется за счет перемещения поршня исполнительного органа 9 давлением,подводимым через отключенный (нахадящийся в первом положении)...

Номер патента: 1290407

Опубликовано: 15.02.1987

Авторы: Апарин, Гольдфайн, Меерзон, Минцис, Филякин

МПК: G11B 5/027, G11B 5/09

Метки: записи-воспроизведения, информационных, магнитной, многоканальной, сигналов

...частотный модулятор 3, источник4 цифровой информации, цифровой модулятор 5, и-разрядный (например,9-раэрядный) усилитель 6 записи,блок7 магнитных головок записи-воспроизведения, и-разярдный усилитель 8воспроизведения, приемник 9 цифровойинформации. Усилитель 8 подключенчерез элемент ИЛИ 1 О, элемент 11 задержки, формирователь 12 синхроим 5 ,110 15 20 25 30 Э 5 40 пульсов строк, частотный демодулятор 13, фильтр 14 нижних частот, выходной усилитель 15 к приемнику 16 аналоговой информации. Выход элемента ИЛИ 10 подключен к входу приемника 9 цифровой информации.На временных диаграммах (фиг.2 ), показаны сигналы на выходе источника 1 аналогового сигнала (фиг. 2 а 3 на выходе модулятора 3 (фиг.2 Б), иразряднь 1 й параллельный цифровой...

Номер патента: 1287977

Опубликовано: 07.02.1987

Автор: Апарин

МПК: B23B 3/24

Метки: резцедержатель, станка, токарного

...от зажима и вращается совместно 30 с зубчатым колесом 6. Через шестерню 8 врашение передается на шестерню с кулисой 7. Кулисный блок перемещает каретку 10 с измерителем 11 по рамке 9. Отношение числа зубьев шестерни 6 к шестерне с кулисой 7 равно 4:1, т. е. за 45 поворота головки 2 резцедержателя кулисный блок 7 провернется на 180 и отведет каретку 10 с измерителем 11 в сторону от поворотной головки с целью предохранения измерителя от поломки. При повороте головки на 40 90 каретка с измерителем возвратится к ней. На величину погрешности фиксатора можно внести поправку при подаче резца по лимбу, т. е. устранить ее.Оснащение резцедержателя токарного станка измерителем погрешности фиксатора 45 уменьшает трудозатраты станочника на единицу...

Номер патента: 1284753

Опубликовано: 23.01.1987

Авторы: Апарин, Белов, Назаров, Чахмахчев

МПК: B23H 7/30

Метки: двухсторонней, заготовок, схеме, электроэрозионной

...осуществляющих калибрование отверстия (фиг. 5).После окончания обработки шпиндельподнимают, электроды-инструменты расходятся до исходного положения. 1 128Изобретение относится к машиностроению, в частности к электроэрозионной обработке заготовок из труднообрабатываемых материалов.Целью изобретения является повышение производительности и качестваобработки заготовок по двустороннейсхеме за счет использования устройства, осущЕствляющего рабочую подачуэлектродов-инструментов навстречудруг другу до взаимного контакта сдальнейшим калиброванием отверстияпутем совместного перемещения электродов-инструментов в одном иэ направлений их движения на расстояние,равное суммарной величине износаэлектродов-инструментов.На фиг.1 показано...

Номер патента: 1281767

Опубликовано: 07.01.1987

Автор: Апарин

МПК: F15C 1/22

Метки: генератор, струйный

...преобразователь 3 и термочув-ствительный элемент 4. Вентиляционные каналы струйных элементов автоколебательной цепи 1 соединены сосливной полостью 5, а выход 6 автоколебательной цепи 1 является выходом струйного генератора. Дифференциальный двухдроссельный механопневматический преобразователь 3 содержитдвухкромочный золотник 7 с торцевымикамерами 8 и 9 и дросселями 10 и 11.Термочувствительный элемент 4 расположен в торцевой камере 8, а в торцевой камере 9 расположена возвратная пружина 12,Генератор работает следующим образом.При подаче воздуха под давлениемР, от источника 2 .питания в каналпитания автоколебательной цепи 1на ее выходе б, являющимся выходомструйного генератора, появляютсяимпульсы давления частотой й,...

Номер патента: 1279814

Опубликовано: 30.12.1986

Авторы: Апарин, Сокрута

МПК: B25F 1/00

Метки: комбинированная, отвертка

...Пссударс-венногг) комитета СССР по делам изобретений и открытий 113035, Моссва, Ж, Ряупекая цаб , т, .5Производственно-полтг 11 афическое предтриятие, г, Ужгород, ул, .1 рст( г;т ц;И 3 с) б р с. т е ц и Р о т н (т (.1 т с я ( к г 1: и и г строению, я именно к отл; р:кя. д 5: зявицчивация и (твин.ицац: я цицтсв и урупов,Целью изобрРтения яц;яе ст 1 яск, -РР НИР ТРХНОЛОГИЧР( Е 1 Х Ц О ЗМэжн(тС ТС:-13 а СЧР Т ВО 3 МОЖНОС: Тц ряООТт) С СРР 1) СжОМ, РаЭМРЩРННЫМ В тРУДЦОД С т УПЦЬХМРС Так таК Кяк ИЗ КОН( Тгу К т)И ИС Ь.,ЧРНг ВтГС уттЫ НЯ СТРРЖНЕ) Вг ИЧС ),1гпего д;ица та фИГ, .1 ИЗООРЖРИЭ КМОнцг( Нг)1-"Ная ОТаертха, Общий Вид цяС ццццИразрез; ця фиг, 2 - ра рс .-, тт-, цсфн 1КОМбИНИрОВаццая;ттгерКя Сццерж:РУКОЯТКУ ) С ПС)ЛОСТЬЮ 2,...

Номер патента: 1100304

Опубликовано: 07.11.1986

Авторы: Апарин, Вершинина

МПК: C12N 1/00

Метки: авирулентных, иммуногенности, микроба, степени, чумного, штаммов

...культуры штамма Уегзп 1 а резг 1 з ЕЧ в концентрации2 ф 10 м,к./мл и суспензии вирулент-ного штамма У.реэйдз 1300 (Рс 71 О м.к.) в концентрациях 2 10 , 2 ф10 ф, 210 , 2 10 м.к./мл. В бокседля заражения животных смешивают по0,5 мл каждой взвеси штамма 1300 с4,5 мл суспензии штамма ЕЧ. По 0,5 мл. каждой смеси вводят подкожно пятибеспородным белым мьппам. Инфицирующие дозы штаммов ЕЧ и 1300 соответственно составляют 1 О и 10 ф; 1 О и10,. 10 и 104; 10 и 10 м.к, Кроме того, заражают культурой штамма1300 в дозе 10 м.к. 5 белых мышей(контроль авирулентности штамма). Втечение 18-21 сут. следят эа гибельюживотных, вьпкивших к этому срокубелых мьппей убивают.Результаты заражения представлены в табл.,1.По результатам испытания культураштамма...

Номер патента: 1266508

Опубликовано: 30.10.1986

Авторы: Апарин, Воинов, Давыденко, Субоч, Шабета

МПК: A23N 17/00

Метки: кормов, механического, обезвоживания

...жидкой Фракции из приемников 21 в круговой сборник 26, снабженный патрубком 27 для вывода жидкой фракции.Пресс 3 включает корпус 28, внутри которого размещена прессовая ка-, мера 29, с загрузочным патрубком ЗО и соединительным Фланцем 31 для установки Фланца 10 питателя. В корпусе, 28 установлены два перфорированных прессующих валка 32 и 33, при этом валок 32 снабжен прижимной пружиной 34, отводящей валок в случае попа-дания с продуктом механических включений, а валок 33 установлен с возможностью перемещения в горизонтальном направлении с помощью винта со штур" валом 35.В нижней части пресса установлены два ножа Зб, служащие для съема отпрессованного продукта с валков и предотвращения повторного смачивания отпрессованной массы, Ножи...

Номер патента: 1191718

Опубликовано: 15.11.1985

Авторы: Авдиенко, Апарин, Габитов, Николаенко

МПК: F27B 15/08

Метки: кипящего, концентратов, обжига, печь, слоя, сульфидных, цинковых

...на подине 5, из воздушной коробки 6. Одновременно для создания в обжи говой камере 1 кипящего слоя и поднятия температуры загружаемого огарка в обжиговую камеру 1 подают воздух через сопла 13, смонтированные на подине 2, из воздушной коробки 3. 40Для предотвращения выпуска огарка из обжиговой камеры 1 через разгрузочное отверстие 10 в аэрохолодильник 7 через сопла 14 с сопловыми отверстиями 15, направленными под 45 углом Ы=Ок горизонтальной плофскости внутрь обжиговой камеры 1 подают воздух. К управляющим соплам 14, смонтированным на промежуточной ,подине 11,воздух подают из воздуш ной коробки 12. Иосле разогрева огарка, находящегося в печи, до температуры воспламенения сульфидов начинают загружать концентрат.После введения печи в...

Номер патента: 1174919

Опубликовано: 23.08.1985

Авторы: Апарин, Апарина

МПК: G06F 7/04

Метки: сравнения, чисел

...исполнении устройства могут быть использованы, например, микросхемы сдвиговых регистров на четыре разряда водном корпусе иэ 155 серии (К 155 ИР 1, З 5КМ 155 ИР 1).Устройство работает следующим образом.В процессе работы устройства наинформационных входах 10 постоянно 40присутствует параллельный обратныйкод минимально допустимого числа(Ац, а на группе информационных,входов 11 постоянно присутствуетпараллельный обратный код допуска 451,Д ) сравниваемых чисел.В начале каждого цикла работыустройства на управляющий вход 8 поступает сигнал, который производитустановку счетчика 1 в состояние "00 50"000" и сдвигового регистра 7 всостояние "100", что соответствуетединственному единичному сигналуна выходе 12 и нулевым сигналам навыходах 13 и...

Номер патента: 1161298

Опубликовано: 15.06.1985

Авторы: Апарин, Каневский, Титов, Уткевич, Чижиков

МПК: B23H 3/08

Метки: шлифования, электролит, электрохимического

.... Кроме того, введение глицерина улучшает полирующие свойства электролита, что обеспечивает уменьшение шероховатости обрабатываемой поверхностиДля подтверждения преимуществ состава электролита он опробован при электрошлифовании пакетов магнитопроводов на модернизированном круглошлифовальном станке модели ЗА 110 кругом ЛПП 200 х 15 х 75 3 Я 14 100 БИ 11 М на режиме: скорость круга 25 м/с, поперечная подача 0,001 мм/дв. ход, продольная подача 0,5 м/мин, скорость вращения детали 100 об/мин, подача электролита 3 л/мин, напряжение выпрямителя 15 В, рабочий ток 1,5 А.П р и м е р 1. Готовили электролит, растворяя в теплой воде, г/л: натрий азотнокислый 5,0; натрий 298 2углекислый 2,0, натрий сернокислый 2,0, моноэтаноламин 8,0, уротропин...

Номер патента: 1150604

Опубликовано: 15.04.1985

Авторы: Апарин, Верютин, Косыгин, Кулагин, Туркин, Шифферс

МПК: G03B 3/00

Метки: автоматической, объектива, фокусировки

...собой зеркало, совершающее воэвратнопоступательное движение с помощьюпривода б, при этом привод 6 узла 5 сдвига изображения может быть выполнен с виде электромагнитного механизма или электроакустического преобразователя, на подвижном элементе которого укреплено плоское зеркало: передающую телевизионную трубку 7, 1150604выполненную с накоплением заряда;видеоусилитель 8, предназначенный для усиления слабого сигнала, снима" емого с передающей телевизионной трубки 7, и получения сигнала, используемого в блоке автоматической регулировки усиления 9, введенного в устройство для расширения рабочего диапазона яркостей объекта съемки; Фильтр 10 высокой частоты, под ключенный к выходу видеоусилителя 8 и пропускающий только.высокочастотную...

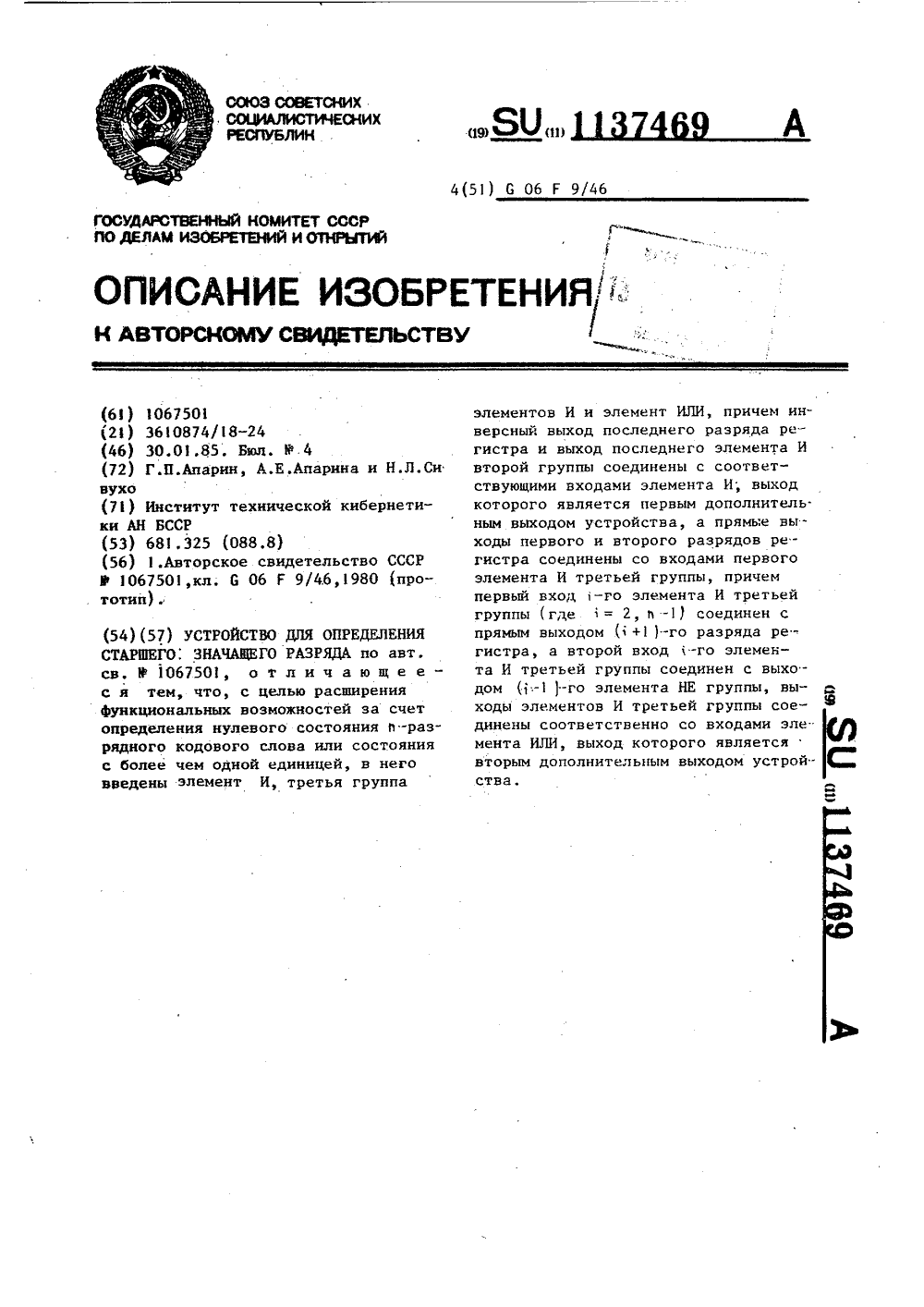

Номер патента: 1137469

Опубликовано: 30.01.1985

Авторы: Апарин, Апарина, Сивухо

МПК: G06F 9/46

Метки: значащего, разряда, старшего

...нулевого состояния или состояния с более чем одной единицей в анализируемом и-разрядном двоичном коде.Поставленная цель достигается тем, что в устройство введены элементы И, третья группа элементов И и элемент ИЛИ, причем инверсный выход последнего разряда регистра и выход последнего элемента И второй группы соединены с соответствующими 69 2входами элемента И, выход которогоявляется первым дополнительным выходом устройства, а прямые выходыпервого и второго разрядов регистрасоединены со входами первого элемента И третьей группы, первый вход 1-гоэлемента И третьей группы ( где= 2, й -1, п-количество разрядов анализируемого кода) соединен с прямымвыходом (1+11-го разряда регистра,а второй вход 1-го элемента И третьей группы соединен с...

Номер патента: 1126619

Опубликовано: 30.11.1984

Авторы: Апарин, Иванов, Морозов, Самородов

МПК: C22B 9/00

Метки: окислов, поверхности, расплава, съема

...55 сбора окислов 8 с. расплава, в пере" двигающейся относительно усгррйства изложнице 9. Счищенные ножами 7 со скребков 2окислы (съемы) 10 принимаются отводящим устройством 11, например шнековым.Для монтажа устройства на разливочной машине оно снабжено роликом 12, перекатывающимся по направляющей 13, передвигающейся вместес изложницами 9 по столу или конвейеру 14. Для подъема устройства надвыступающими краями изложниц смонтирована направляющая 15.При исполнении устройства (фиг. 1)синхронное вращение вала 3 и кожуха 5 обеспечивается передачей 16, на"пример цепной, от редуктора 17, вращение к которому подводится от .приводного двигателя или от ролика 12(передачи к редуктору не показаны),Привод с редуктором установленына раме 18, которая...
