Апарин

Номер патента: 1125755

Опубликовано: 23.11.1984

Авторы: Апарин, Верютин, Кулагин

МПК: H04B 9/00

Метки: объектами, светового

...транзистор прямой и транзистор обратной проводимости, конденсатор, четыре резистора, фото диод, объект управления, ключ и ис", точник электропитания, причем база транзистора обратной проводимости соединена с коллектором транзистора прямой проводимости и через первый 45 резистор - с минусовой шиной источника электропитания, коллектор транзистора обратной проводимости соединен с базой транзистора прямой проводимости и через второй резистор - с минусовой шиной источника электропитания, эмиттер транзистора обратной проводимости соединен с первым выводом третьего резистора, эмиттер транзистора прямой проводимости сое динен через конденса ор с минусовой шиной источника электропитания, второй вывод третьего резистора соеди 55 3.:нен с...

Номер патента: 1104554

Опубликовано: 23.07.1984

Авторы: Апарин, Ероховец, Кулешов, Леонович, Тарутин, Ярмош

МПК: G06K 11/00

Метки: изображений, считывания

...триггера 55, производя их установку в соответствующие состояния, Сигнал "Начальная установка" поступает на одиз из входов блока 3 сравнения 4 О (на фиг. 1 не показан) и производит запись порогового значения А в обрат ном коде в двоичный счетчик и установку триггеров в нулевое состояние.После начальной установки опера тор заносит в регистр 31 формирователя 5 признаков отсчетов код Е, определяемый из выраженияЕ = А + -ДО что позволяет провести операцию сглаживания интересующей оператора области полутонового изображения с определенной оптической плотностью, поскольку код Е представляет среднее значение оптической плотности выделяемой области полутонового изображения. В регистр 32 формирователя 5 признаков отсчетов оператор заносит код Р...

Номер патента: 1100333

Опубликовано: 30.06.1984

Авторы: Апарин, Пустовит, Самородов, Сокрута

МПК: C25C 7/08

Метки: катодных, осадков, отделения

...самоприжимания рабочими кромками последовательно к боковым поверхностям захвата - кромкообразователя .и катод- ному полотну электрода 2 .Недостатками известного устройства являются наличие грузового привода(дисбаланса) подведения ножей к по лотну электрода и то, что усилие прижатия ножей к полотну электрода не зависит от силы сцепления последнего с катодным осадком, что снижает эффективность сдирки (работоспособности устройства).Целью изобретению является повышение эффективности отделения катодных осадков.Поставленная цель достигается тем, что в устройстве для отделения катодных осадков, содержащем самоориентирующиеся, качающиеся ножи, выполненные в виде рычага, например 1-го рода, смонтированные на осях, закрепленных на раме,...

Номер патента: 1099899

Опубликовано: 30.06.1984

Автор: Апарин

МПК: A01G 25/02

Метки: поливная

...трубу - стойку 6 для полой трубчатой оси 7, выполненного по профилю канала водоподпорного шита 8, к которому на хомутах-подшипниках 9 через напорный патрубок 10 шарнирно подсоединен в вертикальном положении насос 11 с гидроприводом 12, прижимаемый при работе машины пружиной 13 через глухое днище водозаборной сетки 14 к дну поперечного 15 (по направлению к бороздам или к дну продольного 16 каналов, Напорный патрубок 10 с нерабочей стороны закрывается заглушкой 17, а к рабочей стороне (куда подается вода) подсоединяется промежуточная труба 18, к которой при работе машины на поперечном канале для полива борозд 19 подсоединяется колено 20, соединенное непосредственно хомутами с поливным шлейфом 4, а при работе на продольном канале...

Номер патента: 1096668

Опубликовано: 07.06.1984

Авторы: Апарин, Ероховец, Кулешов, Леонович, Ярмош

МПК: G06K 11/00

Метки: изображения, оптической, плотности

...внутри строк считывания оптико-механической плотностиой раз вертки. При этом блок 8 под воздействием управляющих сигналов с выходови р распределителя 10 осуществляет развертку изображения с помощью шагового привода с в двух10 взаимно перпендикулярных направлениях прямоугольным растром с использованием прямого и обратного хода для считываний элемента полутонового изображения. 15Световой поток источника 1 через коллиматор 2 поступает на первый светоделитель, с помощью которого разделяется на две составляющие: поток Ф измерительной ветви, кото рый используется для освещения носителя 6 изображения, и поток ф 2 опорной ветви, Для поочередного прерывания потоков ф, ф используются модуляторы 19 и 20. При поступленни сигнала с выхода...

Номер патента: 1091230

Опубликовано: 07.05.1984

Авторы: Апарин, Стафиевский

МПК: H01B 7/40

Метки: кабельная, линия

...работ,выполняемых с подобными кабельнымилиниями.Указанная цель достигается тем, Зочто н кабельной линии, содержащейкабель со встроенным в него несущимтросом, ответнительные устройствас контактами и крепежные элементы,контакты с одной стороны выполненыс пазами, н которых располагаютсяжилы кабеля, с другой - с отверстиями под вилку, крепежные элементыустановлены на несущем тросе, а ответ.вительные устройства выполнены замоноличенными электроизоляционным материалом вместе с контактами и крепежными элементами,На фиг.1 изображен кабель с отнетвительным устройством, продольный разрез;1 у фиг.2 - то же, поперечный разрези штепсельная вилка;на фиг,З - контакты; на фиг,4 - ответвительное устройство, общий вид; на фиг.5 -устройство,...

Номер патента: 1081226

Опубликовано: 23.03.1984

Авторы: Апарин, Интыкбаев, Огнев, Слободкин, Шешуков

МПК: C22B 9/02

Метки: аппарат, металлов, расплавленных, рафинирования, щелочного

...разбрызгиваемого металла становятся практически равными, а присоотношении большем, чем 112 металлразбрызгивается в основном черезбольшие отверстия по пути наименьшего сопротивления.На Фиг. 1 изображен предлагаемыйаппарат, общий вид; на Фиг. 2 - разрез А-А на фиг. 1.Установка состоит из реакционного цилиндра 1, снабженного клапанным запорным устройством 2 с приводом 3, насосов 4 для перекачки металла 4, центрифуги 5 с донным заборным патрубком 6. Все указанное оборудование смонтировано на раме 7, устанавливаемой на рафинировочный котел 8.На внутренней поверхности реакционного цилиндра 1 установлены успокоители 9, сам реакционный цилиндр выполнен совмещенным с питающим устройством 1 О с подводящими патрубками 11, например трубчатыми,...

Номер патента: 1067501

Опубликовано: 15.01.1984

Авторы: Апарин, Апарина

МПК: G06F 9/46

Метки: значащего, разряда, старшего

...в формировании результата участвует регистр и исходный код на нем сохраняется.Наиболее близким техническим решением к изобретению является устройство для определения старшего значащего разряда, содержащее п-разрядный регистр, (и) элементов И-НЕ, (и) элементов И, (б) элементов НЕ, причем прямой выход первого разряда регистра соединен с первой выходной шиной устройства, инверсный выход первого разряда , регистра соединен с первым входом первого элемента И Г 23.Цель изобретения - упрощение устройства. 25Поставленная цель достигается тем, что в устройство для определения старшего значащего разряда, содержащее регистр, первую группу элементов И и группу элементов НЕ., причемЗО каждый выход устройства, начиная со второго, соединен с выходом...

Номер патента: 1055780

Опубликовано: 23.11.1983

Авторы: Апарин, Пустовит, Шимин

МПК: C25C 7/08

Метки: катодных, осадков, пакетирования, сдирки

...смонтированы опоры 2 для установки бороны 3, снабженные механизмом 435 для выцвижения бороны 3 на смотровую площадку, направляющие 5 дляподвижной рамы б, несущей сдирочныеножи 7, Электроды 8 за захватныевыступы своих захватов - кромкообразователей 9 - завешены на бороне3. На нижнем основании рамы . 1 установлена тележка 10 для сбора осадков 11, имеющая поворотную спинку12, соединенную с копиром 13, иподъемный стол 14 с вилами, передающими собранные в стопу 15 осадки 11 в накопитель стоп 16, содержащий тележки 17, на которых располагаются набранные в пакет 18 осадки 11,На раме 1 в зоне осуществлениянепосредственно сдирки осадков 11ножами 7 установлены ограничители19 смещения электродов 8 и направляющие 20 с захватами 21 для катод 55...

Номер патента: 1042046

Опубликовано: 15.09.1983

Авторы: Апарин, Ероховец, Кулешов, Леонович, Ярмош

МПК: G06K 11/00

Метки: изображения, оптической, плотности

...с первым и вторым фотоэлектронными умножителями 11 и 12,блок функционального преобразования 13, включающий логарифмическиеусилители 14 и 15 и инвертор 16,сумматор 17, блок 18 сравнения,формирователь 19 признаков отсчетов 10и коммутатор 20, Схема включаеттакже выход 21.Сумматор 17 включает генератор 22пилообразного напряжения, элементы23 и 24 сравнения, триггер 25, первый элемент 26 И, генератор 27импульсов и счетчик 28.Формирователь 19 признаков отсчетов включает первый 29, второй 30и третий 31 элементы ИЛИ. второй . 20эЛемент 32 И, элемент 33 НЕ, первый34 и второй 35 регистры; первую 36,вторую 37 и третью 38 группы элементов И.Схема содержит элемент ИЛИ 39коммутатора 20.Устройство работает следующимобразом.Перед началом работы...

Номер патента: 1026158

Опубликовано: 30.06.1983

Авторы: Апарин, Воронин, Гузеев, Дмитриев

МПК: G11B 5/09

Метки: воспроизведения, записи, информации, магнитной, цифровой

...- повышение зф-5 Офективности использования магнитногоносителя и достоверности воспроизведения записанной информации.Поставленная цель достигается тем,что в способе магнитной записи ивоспроизведения цифровой информации,основанном на записи каждой двоичнойединицы входной информации перепадом намагниченности одного направления, а каждого двоичного нуля60перепадом противоположного направления, воспроизведении записанного сигнала и формировании импульсной последовательности по экстремальным значениям воспроизводимого сигнала с 65 последующим восстановлением из этойпоследовательности двоичной информации, при записи чередующихся двоичныхнулей и единиц намагниченность между соседними пеьнадами устанавливают постоянной, на уровне...

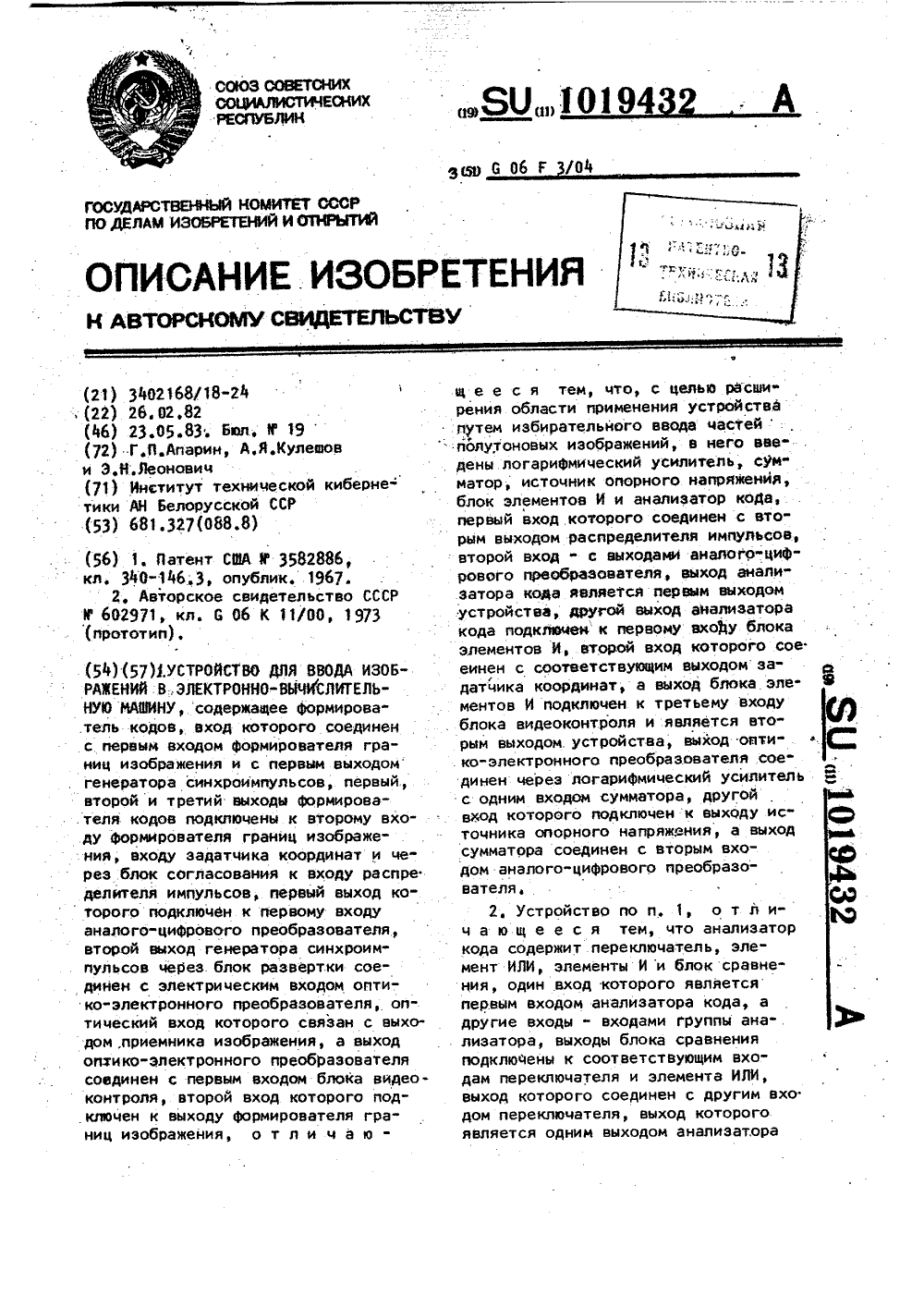

Номер патента: 1019432

Опубликовано: 23.05.1983

Авторы: Апарин, Кулешов, Леонович

МПК: G06F 3/04

Метки: ввода, вычислительную, изображений, машину, электронно

...напряжениеО и опорное напряжение Оо. Тогда3 ЬЖмщв о вх.н.Сигнал с выхода преобразователя16 поступает на вход аналого"цифро"вого преобразователя 12, на другой,вход которого поступает сигнал"Пуск" с выхода распределителя 11импульсов, Процесс формирования цифровых признаков оптической плотностиначинается в момент поступления сигнала "Пуск", В момент окончанияпроцесса формирования цифровых признаков оптической плотности 0 на выходе аналого-циФрового преобразова"теля Формируется сигнал "Стоп". Сигнал "Стоп" через элемент 24 задержки (Фиг. 2) поступает на нулевойустановочный вход счетчика 23, переводя его в нулевое состояние, темсамым подготавливая схему аналогоцифрового преобразования 12 для приема следующего сигнала "Пуск". С выхода...

Номер патента: 1013933

Опубликовано: 23.04.1983

Авторы: Апарин, Белуков, Пейсахович

МПК: G06D 1/10

Метки: дискриминатор, струйный, фазовый

...равнЬй разности сравниваемых частот, что ограничиваетдиапазон раббты,Целью изобретения является расширение диапазона работы,Укаэанная цель достигается тем,что в струйном фазовом дискриминаторе, содержащем первый Фазовый детектор, входы которого соединены с входными каналами струйного фазового дискриминатора, а выходы через фильтрыс входами второго фазового детектора, дополнительно установлены четыре, 60ключа И, три триггера сопротивленияи дифференциальный усилитель с двумяпарами встречно расположенных входов,выходы которого соединены с входамивзвода и сброса пЕрвого триггера,выходы первого фазового детектора через сопротивления соединены с первым и вторым встречно расположенны-: ми входами дифференциального усилителя, третий и...

Номер патента: 1008730

Опубликовано: 30.03.1983

Авторы: Апарин, Кулешов, Хациревич

МПК: G06F 7/02

Метки: сравнения, чисел

...выход которого подключен к третьему входу третьего элемента И, а прямой выход - к второму входу четвертогоэлемента И, введены счетчик анализа,сумматор, третий регистр, пятый элементИ,элемент задержки, выход элементаИЛИ соединен с входом. установки в нулеМвое состояние счетчика анализа и черезэлемент задержки с входами первой группы входов элементов И первой и второйгруппи свторым входом установки внулевое состояние первого триггера, выходы первого регистра подключены к входам второй группы входов элементов Ивторой группы, выходы которых соединены с установочными входами счетчикаанализа, выход переполнения которогоподключен к второму входу установКи внулевое состояние второго триггера, прямой выход которого соединен с первымвходом...

Номер патента: 995942

Опубликовано: 15.02.1983

Авторы: Апарин, Барсуков, Горлатых, Калинин, Кашаев, Клименко, Мазной, Макеев, Межанский, Шилейкин

МПК: B21B 38/08

Метки: непрерывной, прокатке, усилий

...навариваются сверху два 5 10 15 20 25 эо 35 40 45 50 55 клина 6, в которые завинчиваются двешпильки , прикрепляю щие корпус 3 к крышке 2 при помощи гаек 8. Шпильки 7проходят через пазы в корпусе 3, позволяютперемещать корпус 3 вдоль оси валка 1 для установки датчика 4 давления с корпусом 9 с необходимым рабочим зазором в 1 мм относительно бурта валка 1. Датчики4 и 5 закрепляются в корпусе 9 при помощи болтов 10. Для быстрой установки зазора датчиков и их параллельности относительно бурта валка 1 в пазах корпуса установлены два ползуна 11, которые при нажатии на них выдвигают на 1 мм относительно датчиков два щупа 12. После этогокорпус прижимают к бурту валка 1 и зажимают гайками 8. Затем ползуны 11 поднимают, а щупы 12...

Номер патента: 993295

Опубликовано: 30.01.1983

Авторы: Апарин, Кулешов, Леонович

МПК: G06K 11/06

Метки: графической, информации, считывания

...и третий элемент ИЛИ, входыкоторого соединены с усилителем-ограничителем и с элементом задержки,а выход подключен к распределителюимпульсов.На фиг. 1 представлена блок-схемаустройства; на фиг. 2 - амплитуднопространственные характеристики сигнала, индуцированного в катушке съемника координат.Устройство включает планшет 1,съемник 2 координат, усилитель-ограничитель 3, датчики 4 и 5 сигналовэлектромагнитного поля, распределитель б импульсов, содержащий счетчик 7, дешифратор 8, вентили 9 операций и генератор 10 тактовых импульсов, первый 11 и второй 12 счетчики, цифроаналоговый преобразователь13, группу элементов 14 и 15 задержки, коммутаторы 16 и 17, усилители18 и 19 мощности, блок 20 памяти, 5 Онапример ПЗУ, первый 21, второй 22и третий...

Номер патента: 985804

Опубликовано: 30.12.1982

Авторы: Апарин, Леонович

МПК: G06K 11/06

Метки: графической, информации, считывания

...измерения расстояния с исходно установленной 35 55 Устройство работает следукипим образом. После устаноЬки съемника 4 в точке считъвания оператор замыкает кноп 3 , 98580Цель изобретения - повышение точности устройства.Поставленная цель достигается тем,что в устройство, содержащее первыйкоммутатор, соединенный с распределителем импульсов и с регистрами координат,планшет с датчиками сигналов магнитногополя, входы которых подключены к второму коммутатору, соедйненному с распределителем и генератором импульсов, 0усилитель, вход которого подключен ксъемнику координат, в выход соединенс распределителем импульсов, подключенным к генератору импульсов, и с бдоком памяти, аналого-цифровой преобразователь, подхлюченный к распределителюимпульсов, к...

Номер патента: 978189

Опубликовано: 30.11.1982

Авторы: Апарин, Воронин, Гузеев, Дмитриев

МПК: G11B 5/00, H04N 5/78, H04N 5/92 ...

Метки: воспроизведения, записи, информации, магнитной

...телевизионный сигнал приходит навход приемника телевизионного сигнала 2. С выхода компаратора 7 импульсный сигнал поцается на входы декодера б и интегратора 8. Боспроизво,цимый цифровой код с Выхода декодера6 поступает на приемник 5 цифровой информации. С выхода интегратора 8 импульсы синхронизации цифрового сигнала подаются на первый вход кс 1 мутатора 9 синхронизации, на второй вход которого приходят импульсы синхронизации телевизионного сигнала свыхода синхронизации узла 13 преобразования телевизионного сигнала. Быход коммутатора 9 синхронизации подключен ко входу синхронизации электронного переключателя 15, С выхода опорного генератора 17 импульсы двойной строчной частоты подаются на вход формирователя 10 импульсов запуска, с выхода...

Номер патента: 974223

Опубликовано: 15.11.1982

Авторы: Апарин, Духовской, Муравьева, Насонкин, Силин

МПК: G01N 19/02

Метки: исследования, процесса, твердых, тел, трения

...не дает воэможности выделить зображеес На чертеже схемат но устройство,Устройство содерж меру 1, внутри котор трения, состоящий из образца 3, установле умную ка ещен уэе и разобразного а 2 и контр" а изолято Ю 4223ре 4, который в свою очередь закреплен на приводе 5 вращения,Внутри вакуумной камеры 1 расположен приемник 6 электромагнитногоизлучения, соединенный с охладителеми регистрирующим элементом 8,Устройство оснащено откачными средствами 9 и измерителем 10 давления,соединенными с вакуумной камерой 1,г 1 ежду узлом трения и приемником 6 1 Оэлектромагнитного излучения располо"жена система сменных фильтров 11,Устройство работает следующим образом.С помощью привода 5 вращения приводится в движение образец , к которому прижат контробразец...

Номер патента: 970441

Опубликовано: 30.10.1982

Авторы: Апарин, Волков, Гузеев, Дегтярев, Дмитриев

МПК: G11B 5/00

Метки: воспроизведения, записи, информации, магнитной, цифровой

...с выхода блока 5 подаются иа первый управляющий вход мультиплексора 6. С выхода муль5 970441 6 О наиболее вероятные ошибки при записии воспроизведении не приводят к иска производимые импульсы 1-5, 2-6, 3-7, 4-8 разрядов собираются на схемах ИЛИ 24 и подаются на шифратор 27, преобразующий, в соответствии с приведенной выше таблицей, 4-разрядный код зоны в 9-разрядное двоичное слово номера эоны, которое подается на входы записи двоичного счетчика 31.Запись производится импульсом со схемы ИЛИ 26, собирающей 4 разряда кода зоны, после стробирования на схеме И 30 импульсом с одновибратора 28,После пуска движения ленты импульсы СИЗ начинают формироваться с приходом первого значащего кода зоны, который после преобраэованчя шифратором 27...

Номер патента: 964671

Опубликовано: 07.10.1982

Авторы: Апарин, Ероховец, Кулешов, Хациревич, Ярмош

МПК: G06K 11/00

Метки: изображений, многоцветных, считывания

...допуска, устанавливаемых в элементах б, производятся в результате предварительного считывания эталонного или реального многоцветного 1 изображения.При помощи коммутаторов 13 и 18 блока 9 6 ператор задает соответственно определенный шаг просмотра строк изображения и шаг квантования внутри строк считывания.Отраженный от освещенной блоком 1 части иэображения световой поток через объектив поступает на свето- делитель 4, выходы которого обладают свойствами спектральной селективности, и попадает на фотоприемники 5, подобранные по спектральным характеристикам в соответствии со спектральными характеристиками выходов светоделителя, и позволяющие с достаточной точностью выделить различные цвета считываемого изображения путем сравнения уровней...

Номер патента: 959123

Опубликовано: 15.09.1982

Авторы: Апарин, Рыбакин

МПК: G08C 19/16

Метки: информации, передачи, приема

...пункта соединяется через контакт 6 и провод 12, регистратор полностью подключается к источникам питания и снимает потенциальные уровни на входе коммутатора 8 и входах блоков 7 - 7 линейных формирователей, Этим предотвращается одновременное включение пультов других контролируемых пунктов. Кроме того, регистратор формирует в проводе 11 потенциальный уровень Разрешение включения на передачу.Далее с нажатием кнопки переключателя 19 также, как и в предыдущем случае, обрывается цепь прохождения сигнала Разрешение включения питания на передачу на другие пульты контролируемого пункта, срабатывает триггер 22 и запускается распределитель 26. Одновременно с выхода триггера 22 разрешающий потенциал подготавливает по первым входам...

Номер патента: 957798

Опубликовано: 15.09.1982

Автор: Апарин

МПК: A01G 25/02

Метки: поливной, шлейф

...на котором закреплен с помощью хомутов 4 и пластин 5 гибкий трубопровод б с водовыпусками 7 и рукавами 8 для 5 подсоединения к напорной магистрали насосной станции, прижимаемыми в транспортном положении, и при глушении не подающего расход рукава крайними хомутами 9, 1"ибкие затворы 10 10 водосливных отверстий 3 совпадают по форме с последними, и их размер выбирается из учета полного гашения струи и последующего направления их в борозды. 15хомуты 4 и пластины 5 крепятся к лафету 1 клепкой или другим способом. Пластина 5 соединяется с трубопроводом б через водовыпуски 7 снаружи. Такое соединение позволяет применять 33 для трубопровода тонкие мелиоративные ткани, а для лафета - устойчивые к истираийю ленты транспортеров.Разложив шлейф на...

Номер патента: 956218

Опубликовано: 07.09.1982

Авторы: Апарин, Каневский, Титов, Уткевич, Чижиков

МПК: B23P 1/16

Метки: магнитов, постоянных, электролит, электрохимико-механической

...Указанная целчто в электролитазотнокислого, унокислого натриядены гипофосфитпричем компонентсоотношении, весАзотнокислыйУксуснокислыйУглекислый наГипофосфит наГлицеринВода956218 Состав электролита Содержание комШероховатость обработанной поверхности, мкм понентов,ф 4,0 Азотнокислый натрий 0,8 1,4 Углекислый натрий 90 4,0 Азотнокислый натрий 0,8 Углекислый натрий 1,5 Гипофосфит натрияГлицерин 1,0 1,25 80 На обработанной поверхности дефектовне обнаружено 5 тО 09.Углекислый натрий 1,15 Гипофосфит натрияГлицерин 0,6 1,00 То же Азотнокислый натрий 6,0 1,0 1,25 70 Углекислый натрий 1,2 Гипофосфит натрияГлицерин 0,7 формула изобретения Предлагаемый электролит показал наилучшие результаты при проведении опытных испытаний электрохимического...

Номер патента: 941927

Опубликовано: 07.07.1982

Авторы: Апарин, Белуков, Пейсахович

МПК: G05B 11/54

Метки: струйное, управляющее

...давление.При движении исполнительного меха низма на выходе 16 датчика 15 скорости и вхрда 17 формирователя импульсов 1 появляются импульсы давления, частота следования которых пропорциональна скорости перемещения исполнительного механизма 14. С выхода29 сформированные по длительности импульсы давления поступают на входы 27 и 28 элементов И 20 и 21, При на"ййчии давления на входе 19 элемента 21 эти импульсы проходят только на вйход 31 и затем в канал управления 33 струйного усилителя 3, вызывая его переключение и появление импульсов давления в выходном канале 11 ина входе 13 исполнительного механизма 14.Прн исчезновении управляющего давления на входе 6 и в канале управления 4 струйного усилителя 2 его струяпитания переключается в...

Номер патента: 934513

Опубликовано: 07.06.1982

Авторы: Апарин, Леонович

МПК: G06K 11/06

Метки: графической, информации, считывания

...включает планшет 1, приемники2 и 3 сигналов электромагнитного поля,выполненные, например, в виде цилинд-рических катушек, источник 4 напряжения, ключ 5, генератор 6 импульсов,съемник 7 координат, выполненный,например, в виде цилиндрической катушки, усилители 8 и 9, блоки 10 и11 памяти, первый коммутатор 12,распределитель 13 импульсов, аналогоцифровой преобразователь (АЦП) 14,дешифратор 15, второй коммутатор 16и регистры 17 и 18.Устройство работает следующим образом,После включения устройства оператор производит его исходную установ.ку, в ходе которой сбрасываются ре 35гистры 17 и 18 и аналоговые блоки10 и 11 памяти; Затем, совместив оптический визир съемника координат 7 с кодируемой точкой, оператор замыкает ключ 5. В результате...

Номер патента: 932484

Опубликовано: 30.05.1982

Авторы: Апарин, Апарина

МПК: G06F 7/02

Метки: сравнения, чисел

...выходы шестого и седьмого элементов И подключены к третьим входам второго и первого элементов ИЛИ соответственно. 32484 фсравнения на выходах 17 и 18 толькопри одинаковых знаках сравниваемыхчисел.При разных знаках сравниваемыхчисел элементы И 7-10 заблокированынулевыми сигналами с выходов элемен.тов И 11 и ИЛИ-НЕ 12, и результат Гсравнения определяется только схемойсравнения знаковых разрядов, выходы 0 элементов И 5,6 которой соответственно через элементы ИЛИ 13 и 14 соединены с выходами 17 и 18 устройства,При сравнении положительных чиселэлементы И 8, 10 заблокированы нуле вым сигналом с выхода элемента И 11,а элементы И 7,9 разблокированы единичным сигналом с выхода элементаИЛИ-НЕ 12, и единичный сигнал,сформированный на...

Номер патента: 910856

Опубликовано: 07.03.1982

Авторы: Апарин, Умаров, Шанин

МПК: C25C 7/00

Метки: прерывания, струи, электролита

...к корпусу 2 приемника электролита хомутами 16. 35В предпочтительном исполнении наплечах переключателя б потока электролита выполнены переливные отсекатели 17 дисбалансного количестваэлектролита, сам переключатель бсмонтирован на оси 18, закрепленнойнад центральной частью 2 -образной перегородки, и кРайние его положенияфиксируются упорами 19, установленными в корпусе приемника электролита.Перед включением в работу устройство находится в исходном положении,при котором емкости 4 и 5 порожние,наиболее тяжелое плечо, в данномслучае 9, прерывателя 6 собственноймассой опущено в емкость 5 до упорана опорную поверхность перегородки7, подводящая труба 1 водилом 11отведена в сторону опущенного плеча,колено 15 сифона 14 опущено в емкость 4, он не...

Номер патента: 907542

Опубликовано: 23.02.1982

Авторы: Апарин, Кулешов

МПК: G06F 7/04

Метки: двоичных, сравнения, чисел

...выходные шины 10-12, первый и второйтриггеры 13 к 14 знаковых разрядов кдополнительный поразрядный узел 15сравнения.Устройство работает следующим об"разом.Занесение положительного числав регистр 1(2) предусматривает установку в нулевое состояние первого(второго) триггера 13 (14) знакового разряда, а отрицательнога.числа -установку в единичное состояние соответствующего первого (второго)триггера 13 (14) знакового разряда.При этом положительное число заносится в регистр 1 (2) в прямом коде, аотрицательное - в обратном или дополнительном обратном коде, как принято при реализации техническихсредств дискретной автоматики и вычислительных машин,После исходной установки сравниваемых чисел по шине 9 синхрониза-,ции поступает сигнал....

Номер патента: 905776

Опубликовано: 15.02.1982

Авторы: Апарин, Глек, Кузнецов, Проскурня

МПК: G01N 29/04

Метки: дефектоскоп, ультразвуковой

...сигнал, который подается на вход предварительного усилителя 4, Блок 7 ВРЧ обеспечивает запирание последнего на время действия зондирующего импульса, а затем изменением коэффициента усиления по определенному закону - выравнивание чувствительности дефектоскопа по глубине залегания дефекта. С задержкой, равной удвоенному времени прохождения ультразвука через призму преобразователя 3, синхронизаторимпульсом по другому выходу запускает схему 9 развертки и генератор 8 селектирующих импульсов. Электрический сигнал с выхода. предварительного усилителя 4 подается на регулируемый усилитель 17, в котором в зависимости от залегания напряжений на его управляющем входе сигнал ослабляется в определенное число раэ либо наоборот усиливается. С...
