A01F — Молотьба

Номер патента: 1382434

Опубликовано: 23.03.1988

Авторы: Золотухин, Мержеевский, Пахаруков

МПК: A01F 12/44

Метки: зерна

...стан, состоящий с относительно продольным 15 смещением из верхнего 1 и нижнего 2 решет, лотка для схода фракций и пневмоканал для очистки, а также приемный бункер (не показан), Нижнее решето 2 подвешено на подвесках 3 20 регулируемой длины (не показаны). Верхнее решето 1 подвешено на дополнительных подвесках 4 также регулируемой длины. Подвески 4 короче подвесок 3 и имеют общую точку 5 соединения. 25 К раме решета 2 присоединен генератор для осуществления горизонтальных круговых колебаний (не показан).Устройство работает следующим образом.Зерновой ворох поступает на решето 1, на котором под действием колебаний разрыхляется и расслаивается, при этом в нижний слой поступает мелкая фракция, а крупная всплывает вверх. Мелкая фракция...

Номер патента: 1382435

Опубликовано: 23.03.1988

Автор: Пономарев

МПК: A01F 12/44

Метки: зерноуборочного, комбайна, отвода, отходов

...транспортирующего лотка 4 выполнены продольные ребра 24жесткости, обращенные выпуклостьювверх,Устройство работает следующим образом.Зерновой ворох поступает на верхний решетный стан 1, где под действием колебательных движений и потока воздуха происходит выделение зерна на нижний решетный стан 2 дляокончательной очистки и подачи в бункер. Необмолоченные колоски улавливаются удлинителем 3 и по щитку 6, а затем по скатной доске 22 направляются в колосовой шнек 23 для повторного обмолота. Отходы с очистки, включающие сбоину, полову, мелкие соломенныечастицы, а также потери зерна, преимущественно щуплого, попадают сходомс удлинителя 3 на транспортирующий лоток 4, где гребельным механизмом 5 перемещаются на его конец и затем в...

Номер патента: 1382436

Опубликовано: 23.03.1988

Авторы: Зурабишвили, Кульшина, Надарейшвили, Тохадзе

МПК: A01F 25/00

Метки: длительного, плодоовощной, продукции, укрытие, хранения

...и открытий 113035, Москва, Ж, Раушская цаб д, 4/5Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к хранению сельскохозяйственной продукции в модифицированной газовой среде.Целью изобретения является сокращение времени погрузочно-разгрузочных работ.На фиг. 1 представлено укрытие общий вид, на фиг, 2 - разрез А-А на фиг, 1.Укрытие для длительного хранения плодоовощной продукции выполнено иэ эластичного материала 1 с встроенной гаэоселективной мембраной 2, которая может быть съемнойВ нижней части укрытия имеются два отверстия 3, по периметру которых закреплены эластичные рукава 4 для введения вил автопогрузчика.Монтаж укрытия осуществляется следующим образом.После установки...

Номер патента: 1382468

Опубликовано: 23.03.1988

Авторы: Автандилян, Ханджян, Цагикян

МПК: A01F 25/00, A23C 19/16

Метки: защиты, пищевых, плесневения, порчи, продуктов

...сыра не обнаружили, Количество этилового спирта рассчитывали по формулеК = 0,11 р 1,где Р - плотность воздуха при данных условиях, кг/м,Ч, - объем воздуха в емкости, м,О, 11 - расчетный коэффициент.П р и м е р 2, Процесс проводятаналогично пРимеру 1, только в качестве пищевого продукта используютсливочное масло. Через 6 мес хранеония при температуре 2-5 С образованиештаффа или развития поверхностноймикрофлоры не наблюдали, вес маслапрактически не изменился,П р и м е р 3. Процесс проводятаналогично примеру 1, только в качестве пищевого продукта используют виноград в количестве 4 кг. Количествоспирта берут из расчета, чтобы связать11,07 кислорода. При этом в средеостается, мас.7: кислород 12,2, углекислый гаэ 10, 1, азот 75,0,Через...

Номер патента: 1384264

Опубликовано: 30.03.1988

Авторы: Задворкин, Липовский, Митрофанов

МПК: A01F 12/24

Метки: дека, молотильного, устройства

...величины относительно смещения частей 1 и 2. Продольные прутки 18 части 2 зафиксированы в ее поперечных планках 16 и свободно установлены в отверстиях 22 планок 15 части 1, Отверстия 2 и 22 в планках 16 и 15 каждой части деки для прохода прутков 17 и 18 другой части деки выполнены продолговатыми с длиной, большей суммы относительного смещения частей и диаметра прутка. Упругие элементы 7 и 8 для установки каждой части деки размещены на осях 3 через один. Для предотвращения продольного смещения частей деки вдоль осей 3 втулки 7 и 8 размещены между буртиками 23 осей 3, установленных во втулках 24 механизма подвески 4 с помощью резьбовых хвостовиков 25. Вибропривод выполнен в виде гидравлического, пневматического или любого другого...

Номер патента: 1384265

Опубликовано: 30.03.1988

Авторы: Задворкин, Липовский, Митрофанов

МПК: A01F 12/24

Метки: дека, молотильного, устройства

...- в планке 27 с помощью стопорных планок 29 и 30, крепящихся болтами. Упругие элементы 7 и 8 для установки частей 1 и 2 деки размещены на осях 3 через один, Для предотвращения продольного смещения частей деки вдоль оси 3 втулки 7 и 8 размещены между буртиками 31 осей 3, установленных во втулках 32 механизма 4 подвески с помощьюки, имеющей меньшую массу, например на 20 части 2.Устройство работает следующим образом.При включении вибратора 34 его корпус и шток 35 вместе со связанными с ними частями 1 и 2 начинают совершать синхронные противоположно направленные колебания вдоль оси деки. При этом все элементы, ограничивающие каждое сепарирующее отверстие деки, находятся в возвратно-поступательном движении, направление которого в каждый...

Номер патента: 1384266

Опубликовано: 30.03.1988

Автор: Лащенов

МПК: A01F 12/26

Метки: дека, молотильного, устройства

...из секций 3 и 4, шарнирно связанных между собой. Указанные секции выполнены в виде терочного листа с рифами 5, между рядами которых имеются удлиненные отверстия 6. Ряды рифов 5 образуют группы 7 - 10, между которыми располагаются ряды отверстий 11, ориентированных вдоль движения массы.Число рядов рифов 5 в каждой из последующих групп 8 - 10 по отношению к каждой из предыдущих групп 7 - 9 уменьшается в направлении движения обмолачиваемой массы, причем число рядов отверстий соответственно увеличивается. Дека молотильного устройства работает следующим образом.При подаче массы в молотильное устройство она попадает на группу 7 рядов рифов 5, где происходит обмолот. Затем масса попадает на ряды отверстий 11, где частично осуществляется мягкий...

Номер патента: 1384267

Опубликовано: 30.03.1988

Авторы: Архипов, Лопань, Постовалов

МПК: A01F 12/44

Метки: агрегат, зерна, зерноочистительный, первичной

...20 25 30 35 40 45 50 55 хождения, которые через вытяжной зонт 18выводятся в циклон 19. Под действием колебательного движения решетного стана 9 в вертикальной плоскости по дуге окружности относительно шарнира 14 происходит интенсивное перераспределение частиц по их крупности и плотности по толщине слоя, просеивание мелких частиц в отверстия, при этом легкие частицы примесей через вытяжной зонт отводятся в циклон, а тяжелые поступают в секцию 6. Размеры отверстий решета устанавливают из условия просеивания частиц сорной и зерновой примеси.Зерновая смесь с решетного стана 9 поступает на решетный стан 10, размеры отверстий которого выбираются из условия просеивания 40 - 50 Я от поступившего.Частицы, прошедшие в отверстия решета 10,...

Номер патента: 1384268

Опубликовано: 30.03.1988

Авторы: Кленин, Ломакин, Пирогов, Ярмашев

МПК: A01F 12/44, A01F 12/52

Метки: вороха, зерноуборочного, колосового, комбайна, молотилка

...и измельчитель 20 соломы. Лента 16 состоит из двух частей 21 и 22.Хлебная масса, срезанная хедером 1, поступает в молотильно-сепарирующее устройство 2, где она обмолачивается. Зерно вместе с половой, мелкосоломистыми частицами и необмолоченными колосками сепарируется и поступает на устройство для очистки зерна, подвергаясь последовательной обработке на решетах 3 и 4.Солома отводится в заднюю часть комбайна, а заодно поступает в зерновой шнек 6 и элеватором 8 транспортируется в бункер 9 зерна. Необмолоченные колоски вместе с зерном, половой и мелкой соломой, выделяемые улавливателем 5, поступают в колосовой шнек 7 и колосовым элеватором 10 2подаются в домолачивающее устройство 11 осевого типа, где они домолачиваются рифлеными бичами...

Номер патента: 1386094

Опубликовано: 07.04.1988

Авторы: Сирвидас, Эва, Янулявичюс

МПК: A01D 41/00, A01D 91/04, A01F 12/60 ...

Метки: зерновых, зерноуборочный, комбайн, комбайновой, культур, семенников, трав, уборки

...по каналу 18 воздуха выхлопными газамидвигателя 9, выхлопная труба 22 которого выполнена с отводным каналом 23,соединенным с теплообменником 21.Для отвода выхлопных газов в канал 23 предусмотрена заслонка 24 с переключающей рукояткой 25.,Комбайн снабжен также зерновым каналом 26, вход которого соединен с кожухом 15 горизонтального шнека 13 на его конечном участке, а выход - с входом очистки 4. В верхней части канала 26 установлена заслонка 27.Привод вращения (не показан) горизонтального шнека 13 выполнен с переключателем для изменения скорости вращения этого шнека. В конце шнека 13 установлена муфта 28 для отключения и включения наклонного шнека 14.Кожух 12 распределительного шнека 11 имеет привод вращения (не показан) и...

Номер патента: 1386095

Опубликовано: 07.04.1988

Авторы: Лысак, Мамонцев, Полняков, Тихонов

МПК: A01F 11/00, A01F 12/18

Метки: клещевины, коробочек, лущилка

...5,имеющих звездочки 6, охваченные цепью 7, Дека 3 имеет входную 8 и рабочую 9 части. При общей высоте Н ротора 2 длина проекции Ь входной части деки 3 на ось ротора в два разаменьше соответствующей длины (2 Ь) про. 25екции рабочей части на ту же ось,Угол между образующими входной части деки 3 и ротора 2 равен 42 и соответствует углу трения коробочекклещевины о поверхность деки 3 и ротора 2. Лущилка снабжена аспирационным каналом 10, имеющим течку 11 для приема очищенных семян в сумочки или35 пакеты. Наклонная часть течки 11 имеет решетку 12 для забора воздуха. Сумочки или пакеты устанавливают на подставке 13. Воздушный поток создается эксгаустером 14. Шелуха и дру гие примеси оседают в циклоне 15.Привод рабочих органов лущилки...

Номер патента: 1386096

Опубликовано: 07.04.1988

Авторы: Климов, Тиньков

МПК: A01F 12/30

Метки: соломосепаратор

...соломосепаратора 1 выбирают такой, чтобы на половине высоты подъема пальцев 3 соломотряс двигался в направлении, противоположномтранспортированию соломистого вороха. Пальцы 3 обеспечивают прием падающеймассы соломистого вороха, протягивание его по соломотрясу 4 и интенсивную сепарацию зерна.Соломосепаратор работает следующим образом. Соломистый ворох в виде смеси зерна,половы,сбоины и соломы падает под пальцы 3 на соломотряс 4, на кото" ром осуществляется выделение зерна из вороха путем воздействия на него пальцами 3. Соломосепаратор сообщает сепарируемой массе в направлении выхода ускорение, превышающее ускорение свободного падения вороха, При круговом движении брусьев 2 с пальцами 3 одновременно с перемещением соломистого вороха...

Номер патента: 1386097

Опубликовано: 07.04.1988

Авторы: Коршунов, Подколзин, Рузгас

МПК: A01F 15/00

Метки: гранулированных, кормов, приготовления

...20 корпуса 9, вала 10 и винтов 11, циклон 12 с вентилятором 13, установленным на шнековом затворе 14 в виде шнека 15, включающего корпус 16, вал 17, витки 18, конец 19 которых лежит 25 на входе 20 в бункер 3 на расстоянии Е,от конца 21 витков 11 вала.10, соединенного муфтой 22 с валом 17, конвеерный охладитель 23 с пневмосортировщиком в виде вертикальной трубы 30 24 и пневмопровода 25, соединяющего циклон 12 с конвейерным охладителем 23 и вертикальной трубой 24,Расстояние определяется зависимостью35 где Й - диаметр корпуса шнека шлюзового затвора; 40Ы - угол наклона шнека шлюзовогозатвора к горизонтали;ц - угол естественного откосакорма.Устройство работает следующим об разом.Корм в виде муки поступает от сушилки (не показана) в горловину...

Номер патента: 1386098

Опубликовано: 07.04.1988

Автор: Коршунов

МПК: A01F 15/00

Метки: пресс-гранулятор

...образование конусности матрицы, ста" билизирует равномерность износа рачей ее поверхности и тем самым увеличивает срок службы. 2 ил.10Пресс-гранулятор, включающий кольцевую матрицу и расположенные внутринее прессующие вальцы, установленныев опорах в виде круглых плит, о тл и ч а ю щ и й с я тем, что, с целью увеличения срока службы прессгранулятора, опорные плиты и матрица. выполнены из материала одинаковойупругости, причем в опорных плитах 2 р выполнены концентрические отверстиядиаметром МР-а) э Ь у 12 Ь,ф Й,=Р где р, и- радиусы кривизны нейтрального слоя матрицыи опорной плиты.Пресс-гранулятор работает следующим образом.25Прессуемый материал подается в гранулятор, где вальцы 2 запрессовывают его в каналы матрицы 1, образуя...

Номер патента: 1386099

Опубликовано: 07.04.1988

Авторы: Воронин, Коваленко, Краснопоясовский, Ладнов

МПК: A01F 25/00

Метки: сводообразования, силосах

...и трос и снаб. женным по всей длине метровыми отметками с отсчетом от основания устройства, а переброшенный через блок кабель соединен с пультом управления электродвигателем.На фиг.1 изображено устройство, общий вид, разрез; на фиг.2 - разрез А-А на фиг.1.Устройство для контроля сводообразования в силосах содержит подвижный механизм для определения уплотненности материала, выполненный в виде цилиндрического Корпуса с конусообразным участком. В цилиндрическом корпусе 1 установлены реверсивный привод - электродвигатель 2 и редуктор 3 с выходным валом 4 с винтовой нарезкой,5 в виде шнека с заостренным концом. На цилиндрическом корпусе 1 укреплены пластины 6, выполняющие роль стабилизатора.Цилиндрический корпус 1 посредством гибкой...

Номер патента: 1386100

Опубликовано: 07.04.1988

Автор: Гаевский

МПК: A01F 25/00

Метки: комплексной, корнеклубнеплодов, обработке, хранению

...38, ванночка 43 для дезинфицирующей водыразмещена в перфорированной трубе 38перед герметичной заслонкой 39. Гибкий гофрированный рукав 26 закрепленна нижнем торце загрузочного люка 25с возможностью возвратно-поступательного перемещения свободного концагофрированного рукава 26. Каждый вентиляционный канал 36 размещен передзагрузочным люком 25.Установка по комплексной обработке корнеклубнеплодов и их хранениюработает следующим образом,Корнеплодами загружается приемныйбункер 1, благодаря наклонному перфорированному днищу 2 корнеплоды приих перемещении очищаются от грязи ивдоль оградительных бортиков 3 черезпоперечную подвижную заслонку 4 поддействием вибратора 5 двигаются кмоечному узлу 7, а грязь изпод бункера 1 удаляется по транспортеру...

Номер патента: 1386143

Опубликовано: 07.04.1988

Авторы: Кудряшева, Трушкина, Шевченко

МПК: A01F 25/00, A23B 7/00

Метки: овощей, плодов, подготовки, хранению

...продукции.Изменение выхода стандартной плодоовощной продукции в зависимости отрежима обработки представлено в таблице,Из таблицы видно, что выход стандартной части продукции после обработки раствором глицедола выше, чемпо известному способу и контролю,Так, например, яблоки, обработанныеглицедолом и хранившиеся в течение6-ти месяцев, имеют выход стандартной части 97,1 Я, обработанные иодофором и СаС 1, - 80,1 Е и необработанные 72,2 Е,Предложенный способ обработки плодов и овощей перед хранением обеспечивает резкое снижение численностимикроорганизмов без понижения качества и имунных свойств продукции, чтосокращает потери биомассы плодов иовощей в процессе хранения и значительно увеличивает продолжительностьих хранения. Формула...

Номер патента: 1386533

Опубликовано: 07.04.1988

Авторы: Абрамов, Богданов, Кунтыш, Мелехов, Попов

МПК: A01F 25/08, B65G 3/02

Метки: отвода, самовозгоранию, способного, тепла, хранении

...периметру каждого трубчатого. воздуховода 4, причемте, что расположенные в верхней егочасти выполнены в виде капиллярных,а в нижней - в виде гладкостенныхтепловых труб,Свободный конец каждого трубчатого Воздуховода 4 Открыт и сообщенс атмосферой, Шарнирная связь каждого трубчатого воздуховода 4 с коллек40тором 5 выполнена посредством втулки11 с отверстием.Трубчатые воздуховоды 4 могут поворачиваться вокруг коллектора 5, причем при поднятом трубчатом воздуховоде 4 окно 7 перекрывается стенкойвтулки 11 и воздух через него не проходит. Коллектот 5 проложен вдоль основания 1 и подсоединен к вентилято-руе 50Устройство работает следующим образом.Трубчатые воздуховоды 4 с теплоотводяними элементами 2 перед началомскладирования щепы находятся в...

Номер патента: 1386823

Опубликовано: 07.04.1988

Авторы: Бородай, Дворников, Щебетовская

МПК: A01F 25/00, F25D 13/00

Метки: камера, продукции, сельскохозяйственной, сочной, холодильная, хранения, штабеля

...9 и 10,В стенке емкости 3 установленоустройство для поддержания требуемого для продукта" газового составаДля герметизации .грузового объемапод пленкой поддон 5 устанавливаютнепосредственно на пленку, образукгщую стенку емкости 3. Штабелируютна поддоне 5 продукт, укладывают нанего экран 6, затем пленку, Края51015 20 2530 3540 Холодильная камера работает следующим образом,Поддержание требуемого температурного режима хранения продуктов обеспечивается путем кОсвенного охлаждения их через герметичную пленку емкости 3; которую охлаждает циркулирующий в камере воздух, снижение температуры которого осуществляется в воздухоохладителе 2.При хранении продуктов выделяется тепло и влага. Теплый влажный воздух под действием гравитационных сил...

Номер патента: 1387907

Опубликовано: 15.04.1988

Авторы: Архипов, Урсал

МПК: A01F 12/20

Метки: барабан, молотильный

...подбичника, а между зацепами расположена упорная поверхность 15, упирающаяся в подбичник между проемами.Фиксирующие элементы зацепами введены в зазоры, образованные между кромками проемов подбиччика и щитком 4 и уперты в кромки 12 подбични)ка.На опорной поверхности 13 прижимов предусмотрены отверстия больше диаметра болта на 2-8 мм для установ" ки в исходном положении болтов 6 перпендикулярно опорной поверхности 9 под углом к поверхности 13. При уменьшении зазора между отверстием и болтом менее 2 мм невозможно установить болты под углом к опорной поверхности прижима, а при увеличении зазора более 8 мм снижается прочность прижимов и увеличивается их вес иэ-эа необходимости расширения опорной поверхности.Болтом 6 опорная поверхность 13...

Номер патента: 1387908

Опубликовано: 15.04.1988

Авторы: Бердышев, Кленин, Ломакин, Микая

МПК: A01F 12/44

Метки: зерноуборочного, комбайна, очистка

...молотильно-сепарирующим устройством, напри-мер аксиально-роторным, и решетами 1.Транспортер содержит скатные доски6, которые состоят из секций 7 и 8.Скатные доски 6 на первой секциитранспортера закреплены на боковине9 транспортера 5 с помощью шарнира10, а на другой секции закрепленыс помощью шарнира 10 на опоре 11.В выбросном окне 12 размещены разделительные щитки 13.Очистка зерноуборочного комбайнаработает следующим образом.Зерновой ворох, поступающий измолотильной части молотильно-сепарирующего устройства, поступает на первую секцию транспортера 5 мелкого 40вороха, Скатные доски 6 направляютзерновой ворох на середину транспортера, Ворох, поступающий на вторуюсекцию транспортера 5, разделяетсяскатными досками 6 на два потока. 45Обе...

Номер патента: 1387909

Опубликовано: 15.04.1988

Автор: Шумейко

МПК: A01F 15/00

Метки: заготовки, корма, пресс-подборщик

...служит его оплеткой.Механизм 5 контроля плотности тю ков содержит корпус 23, внутри которого размещена подвижная шайба 24 с проточками 25 и 26Шайба 24 соединена с рычагом 27, в пазу которого размещен камень 28. Датчик механизма контроля плотности содержит стержень 29 со сферической головкой 30, подпружиненный пружиной 31 и размещенный во втулке кронштейна 32,К отверстиям корпуса 23,примыкают маслопроводы: 33 - напорный от. трактора; 34 - сливной к трактору; 35-к гидромотору и 36 - к гидромотору.Пресс-подборщик работает следующим образом.Корм, поднятый из .валка подборщиком 9 системой вальцов 10, направляется в зону действия измельчающего барабана 11. При вращении барабана 11 против часовой стрелки происходит из мельчение корма между...

Номер патента: 1387910

Опубликовано: 15.04.1988

Авторы: Князев, Рощин, Яговкин

МПК: A01F 15/10

Метки: пресс, штемпельный

...подается большее количество материала. Поршень 7 совершает рабочий ход и большая порция материала запрессовывается в прессовальный канал. Чтобы прессуемый материал не осыпался в сторону, противоположную вращению вальцов, установ лен отражатель 8 Штемпельный пресс, включающий 25 прессовальный канал с загрузочным окном, перед которым расположена рабочая зона вальцевого питателя-подпрессовщика, о т л и ч а ю щ и й с ятем, что, с целью повышения произво дительности путем увеличения степениподпрессовки материала, питатель-подпрессовщик выполнен с вальцами разного диаметра, причем меньший валец установлен внутри большего с эксцентриситетом. щит /ь Л.Панькоравчук Составит Техред А Коррек р Н.Швыдк Ре.Максимиши Тираж 661 ВНИИПИ Государственного...

Номер патента: 1387911

Опубликовано: 15.04.1988

Авторы: Адмидин, Болотский, Бородин, Зайчиков, Козлов, Сапронов

МПК: A01F 25/00

Метки: сахарной, свеклы, хранения

...процессы в тканях корнеплодов и чем лучшеони обеспечены кислородом. Периодобразования новой ткани наблюдается втечение 1-10 сут.С целью стимулирования регенеративной способности тканей корнеплодов при одновременном увлажнениисвеклы в первоначальный период хране"ния (1-1 О дней) проводят активноевентилирование кагата с доувлажнением воздуха раствором электролита,полученного в зоне отрицательногоэлектрода диафрагменного электролизера.Данные об интенсивности процессаобразования защитной раневой перидермы в зависимости от различныхзначений редокс-потенциала и концентрации раствора хлорида натрия приведены в табл. 2,С увеличением срока хранения корнеплодов сахарной свеклы в силу возрастания их восприимчивости к воздействию...

Номер патента: 1387912

Опубликовано: 15.04.1988

Авторы: Хапров, Церодзе

МПК: A01F 25/08

Метки: камера, продукции, сельскохозяйственной, хранения

...вписанных в окружность внешнейкруглой формы хранилища. Под решетами 1 и 2 расположены поддоны 7 и 8, образующиевентиляционные короба 9 и 10. В центральной 1 части камеры установленвыгрузочный орган - пластинчатый кон"вейер 12. Короба 9 и 1 О через перегородки 13 и 14, снабженные прямоугольными отверстиями 15, соединеныс коллекторами 16 и 17 и через возду.ховоды 18 и 19, размещенные под дномкамеры, сообщаются с вентиляционнымиустройствами 20 и 21. Над выгрузочныморганом 11 по всей его,",лине расположен экран 22 полукруглой формы с загрузочными отверстиями 23. Вентиляционные щели 24 решет дна расположены равномерно вдоль склона напротивотверстий 15.По внутреннему периметрукамеры проходит смотровой балкон 25 сограждением 26.Вентиляционные...

Номер патента: 1387913

Опубликовано: 15.04.1988

Авторы: Зимин, Куколевский

МПК: A01F 25/08

Метки: вентилирования, сыпучих, транспортирования

...для вентилирования и транспортирования сыпучих материалов содержит воздухоподводящий канал 1, транспортирующий канал 2 с жалюзийным днищем, продольные рассекатели 3, дефлекторы 4, которые установлены над рассекателями 3 соос но с последними с образованием воздушных продухов 5, вентилятор 6, соединенный с воздухоподводящим каналом 1, горизонтальную перегородку7, установленную в конце воздухо подводящего канала 1 с образованиемверхней 8 и нижней 9 полостей, приэтом в нижней полости 9 имеется отверстие 10, а воздушные продухи5 соединены с воздухоподводящим каналом 1 в зоне нижней полости 9 с помощью воздуховодов 11.Кроме того, перед входом в нижнюю полость 9 установлен запорный клапанв виде подпружиненной вертикальной...

Номер патента: 1389713

Опубликовано: 23.04.1988

Авторы: Воистинов, Головин, Калюский, Титовская

МПК: A01D 41/12, A01F 12/60

Метки: бункера, выгрузное, зерноуборочного, комбайна

...предприятие, г. Ужгород, ул. Проектная,Изобретечие относится к сельскохозяйственному машиностроению, в частности к комбайностроению, а именно к конструкциям выгрузных устройств зер-ноуборочных комбайнов. Цель изобретения - повышение производительности к надежносчи Выгрузки зерна, 1 ОНа Фиг. 1 представлена схема выгрузного устройсва; на фиг, 2 -узел Т на фиг,Выгрузнсе устройство бункера 1 15 зерноуборочного комбайна состоит из горчзонтапьного 2 и наклонного 3 шнеков.соединенных в зоне переходного патрубка 4 универсальным шарниром 5. Внутри переходного патрубка 4 на его 20 чижней части расположена колебательная площадка 6 на резиновых опорах 7, соединенная с помощью шарнира 8 со штоком 9 вибратора 10, который крепится снаружи...

Номер патента: 1389714

Опубликовано: 23.04.1988

Авторы: Радке, Шумахер, Эккерт

МПК: A01D 41/12, A01F 7/06

Метки: аксиального, барабаном, зерноуборочного, комбайна, молотильно, поле, разделительным, соломы, типа, укладки

...для укладки соломы на поле имеет расположенный в зоне 13 соосно с барабаном 3 неподвижный цилиндрический корпус 15 длиной 40 - 80 мм, в котором выполнены отверстия 16 для выхода соломы, смещенные относительно друг друга по окружности. Корпус 15 непосредственно соединен с рамой 17 комбайна и верхней частью 18 корпуса 4 и имеет два противолежащих отверстия 16 с углом раскрытия 40 каждое и длиной 250 - 400 мм (фиг. 1 - 4) .Устройство снабжено механизмом для выборочного открытия одного из отверстий 16, выполненным в виде охватывающего корпус 15 цилиндра 19, который состоит из нескольких разъемно соединенных друг с 25 30 35 40 45 50 55 другом сегментов и посредством прокладочных колец 20 пыленепроницаемо сопряжен с корпусом 15, На...

Номер патента: 1389718

Опубликовано: 23.04.1988

Авторы: Калинин, Калугин, Семенов, Сотникова

МПК: A01D 59/04, A01F 15/14

Метки: узловязатель

...узловязателем.На фиг. 1 изображена схема узловязателя; на фиг, 2 - сечение А - А на фиг. 1.Узловязатель включает корпус с направляющей дорожкой 1, нижнюю челюсть 2 клюва, верхнюю челюсть 3 с роликом 4, 10 взаимодействующим с направляющей дорожкой корпуса, и приводной стержень 5,Узловязатель работает следующим образом.В исходном положении клюва ролик 4 находится на участке а радиусом К дорожки 1, верхняя челюсть 3 опущена.При повороте клюва образуется петля из шпагата, при этом ролик 4, перекатываясь по участку б дорожки большего радиуса Кь приподнимает верхнюю челюсть 3, ко О торая образует с нижней челюстью 2 острый угол в сторону стержня 5, что препятствует спаданию шпагата с клюва. При даль 182нейшем повороте клюва ролик,...

Номер патента: 1389719

Опубликовано: 23.04.1988

Авторы: Анисимов, Лысенко, Фартыгин

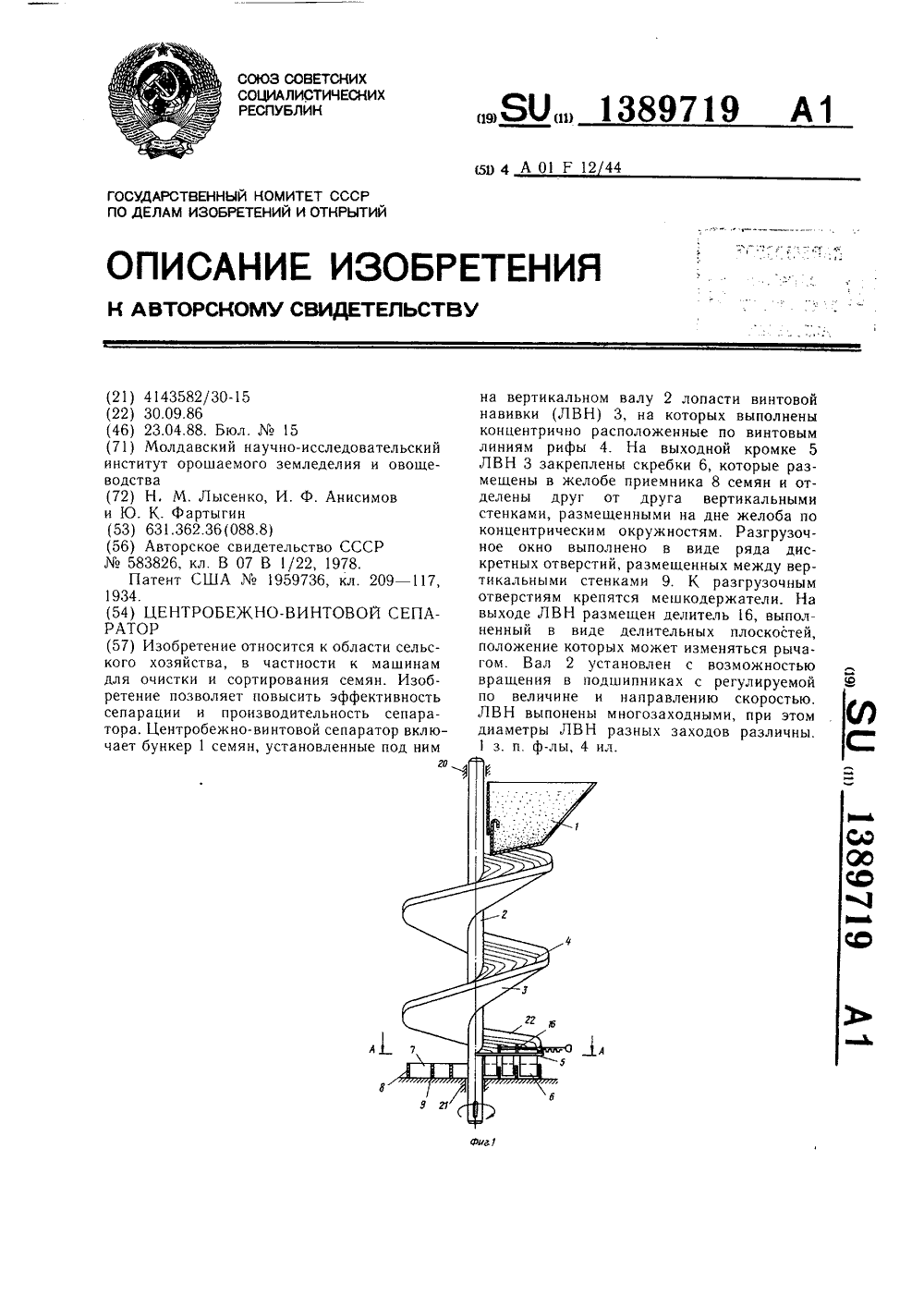

МПК: A01F 12/44

Метки: сепаратор, центробежно-винтовой

...последним снизу крепятся мешкодержатели 13 - 15. На выходе лопастей винтовой навивки размещен делитель 16 в виде делительных плоскостей 17 и8, положение которых может изменяться рычагом 19. Вал 2 установлен с возможностью вращения в подшипниках 20 и 21 с регулируемой по величине и направлению скоростью, например, вариатором с реверсом (не показаны).Лопасти 3 винтовой навивки (фиг, 4) выполнены многозаходными, при этом диаметры лопастей разных заходов различны. По периферии витка последнего захода установлен буртик 22.Сепаратор работает следующим образом,Семена из бункера 1 (фиг. 1) поступают на лопасти 3 винтовой навивки, перемещаясь по винтовой поверхности самотеком. От вращения вала 2 с лопастями винтовой навивки на семена действуют...
