A01F — Молотьба

Номер патента: 1271408

Опубликовано: 23.11.1986

Авторы: Крючков, Курлаев, Чабанюк

МПК: A01F 12/46, B65G 15/42

Метки: зерна, нория, семенного

...Крепление пластины15 осуществляется заклепками 12.Во второй модификации ковша (фиг. 3)кромка4 выполнена с пазом6, в который с выступом над стенками О вставляется прямоугольная пластина 15,В третьей модификации ковша (фиг. 4)пл.астина 5 отлита из резины, выполена сзагнутыми к боковым крепиться ми 2.Работа раэом. краями, которыми она крепится стенкам 10, Загнутые края могут к боковой стенке 1 О заклепканории происходит следующим обПри зачерпывании семенного зерна ков. щами 4 в башмаке 6 происходит демпфи. рование хода ленты 3 за счет эластичных упругих передних стенок 9 следующим образом. При движении холостой ветви ленты 3 вниз каждый ковш 4 в момент зачерпывания соударяется с зерновой массой кромкой эластичной упругой передней стенки...

Номер патента: 1271439

Опубликовано: 23.11.1986

Авторы: Белов, Гаврилов, Дроздов, Егоров, Жалнин, Фоканов

МПК: A01F 12/18

Метки: молотильное

...1 содержит вал 3, на котором установлен цилиндр 4 с расположенными на нем обмолачивающими элементами в виде клиньев 5, образуемых зубчатыми криволинейными секторами 6.Клинья 5 на поверхности барабана 1 размещены рядами вдоль образующей и с одинаковым шагом между рядами. Кроме того, клинья 5 каждого ряда смещены относительно соседних рядов вдоль оси барабана на 12 шага, а расстояние между клиньями 5 меньше самой ширины клина 5.Устройство работает следующим образом, Хлебная масса подается в зазор между барабаном 1 и декой 2, где на нее воздействуют зубчатые криволинейные секторы 6 клиньев 5. При вращении барабана клинья 5 растаскивают хлебную массу по всей ширине молотильного устройства и осуществляют обмолот зерна за счет ударного...

Номер патента: 1271440

Опубликовано: 23.11.1986

Автор: Грабчук

МПК: A01F 12/30

Метки: соломотряс

...на коленвалах 11. На верхних поверхностях клавиш 8 в шахматном порядке под острым углом закреплены граблины 12, на верхней поверхности которых под острым углом установлены стержни 13, а иа боковых поверхностях граблиц 12 установленыы под острым углом к горизонтальной и продольной вертикальной плоскостям кла.виш стержни 14, перекрываюпие друг друга на последовательно расположецных граблинах 12, Боковые поверхгости клавиш заканчиваются мелкими треугольной формы зубьями, а верхние поверхности клавиц Выполнены решетчатыми, клавиши полые и це имеют днища в нижней асти.Соломотряс работает следующим образом.Поступающий из молотильного устройст.ва ворох стеблей фартуком 1 направляется на клавиши 8, которые, совершая...

Номер патента: 1271441

Опубликовано: 23.11.1986

Авторы: Автономов, Арбузов, Вязьмина, Пономарев

МПК: A01F 12/44

Метки: зерноуборочного, комбайна, очистка

...С наружной сто 40роны цилиндр а 15 жестко пр цкзеплсц ыпальцы 18. Пальцы 14 внутренней гребенки10 цередуются с пальцами 18 наружьэй .ребенки 11 и не равны по длине.Очистка зерноуборочного комбайна ра-,;ботает слелующим образом,Зерновой ворох, поступаюш,ий ца стрясуую доску 1, под действием колебательныхдвижений перемещается в направлении основной пальцевой гребенки 6. Прц персмесцении происходит предварительное разделение Пзернового вороха на составные части с преимущественцым расположением зерна в цис.нем слое. При попадании на пальцевуо гребенку б зерно из нижних слоев ворохапросыпается на нацало верхнего решета 2,а оставшийся зерновой ворох, обслценньйзерном, под действием колебательных дви.жений гребенки 6 и воздушного потока всцти...

Номер патента: 1271442

Опубликовано: 23.11.1986

Автор: Фармонов

МПК: A01F 12/44

Метки: комбайна, малосыпучих, очистка, семян, уборки

...2Очистка комс)дйнд сцдбжсня присНиком 22 грубых примесей, котор 1,;ясЧ)л)кен под барабаном 15 у всасываО 1 пей зоцц 17. Приемник 20 очищенцьх семян рясюлокен пол барабаном 15 у второй зсцы 18. ГриемцКи 20 и 22 снабжены установленными ца их вхолдх Вакуум-клапанами 23 и соединены с транспортирующими устройствами лля подачи соответственно очищенных семян и примесей в соответствуоцие бункера 24 и 25.Транспортирующие устройства Выполнены в виде пневмотранспортеров 26 и 27, соели н ен н ы х с вен тил я тором Г 3.Очистка комбайна работает:ледуювим образом.Обработанный на решетках 9 и 10 семенной ворох поступает на сетчдтуо поверхность врзщаюсцегося барабана 15. 11 ри помощи воздушного потока пневмотрднспортера 27 во всасывающей зоцз 17...

Номер патента: 1271443

Опубликовано: 23.11.1986

Авторы: Кириченко, Саламатин

МПК: A01F 12/44, B07B 4/08

Метки: вороха, зернового, сепарирующее

...на фракции с преимусцественным расположением тяжелых примесей (в первую очередь зерном) В нижнем слое, а легких примесей (полова, сбоина) - в верхнем. Образуется кдк-бы двухслойная масса.Поток воздуха от вентилятора 5 направлен снизу под, решета 3 и 4, кос. ный участок а - в - транспортной доски 1 и пальцевую гребенку 2. Оба решета имеют жалюзи, а конегныг участок а - в траспортной доски- наклонно располокенные отверстия 7 с наклоном стенок, соппде 1 яго щим с направлением воздушного пото д, жалюзи 9 и образованную пру.камн 10 сепарируюцую решетку, которые свободно пропускают поток воздуха и направляют еГО В Е 1 вижугцийся слой зернОВОГО зороха.Зерновой ворох, достигший конечного участка а - в транспортной доски 1, подверга.ется...

Номер патента: 1271444

Опубликовано: 23.11.1986

Авторы: Жданович, Коршунов, Подколзин, Рузгас

МПК: A01F 15/00, B30B 11/20

Метки: пресс-гранулятор

...на станине 6 и закрепленную болтами 7, блок 8 вальцов 9 с перед,- ней и задней плитами 10 и 11, установленный внутри матрицы, рабочую дорожку 12 на матрице для вальцов 9, питатель 13 с горловиной 14, корпусом 15 и осью 16, прикрепленной болтами 17 к корпусу, шнеко. вый барабан 18, установленный на подшип. никах 19 оси 16, предохранительное устройство в виде кулачковой муфты 20, одна из полумуфт 21 которой закреплена болтами 22 на передней плите 10 блока 8 валь. цов, а другая (23) установлена на шлицевом конце 24 оси6 между стопорным кольцом 25 и пружиной 26 и соединена штоком 27 внутри оси с выключателем 28, установленном на кронштейне 29, связанным с фланцем ЗО оси 16, приемник 31 с поводком 32 между матрицей 1 и питателем 13, кожух...

Номер патента: 1271445

Опубликовано: 23.11.1986

Автор: Кожанова

МПК: A01F 25/00, A23B 7/00

Метки: сортов, холодостойких, хранения, яблок

...импульс взаимссвязц длц45 нормализации процессов обмена у сохра 1 к.ния лежкоспособности яблок.Результаты исследований сохраняем ости холодостойких сортов известным и предлагаемыми способами хранения 1 риведены в табл. 4 и 5.Данные исследования показывают, что лежкоспособцость яблок холодостойких сортов при предлагаемом способе хранения (табл. 5) цо сравнению с известными способами повышается,сокрашаются потери и продливаются сроки хранения.Закономерность взаимосвязи физиологических периодов плодов с температурным режимом хранения и скоростью изменения суточных температур при переходе на новый режим по периодам является обшей для всех плодо яблони, вь 1 раценных в разных географических зонах. Формула азобретения таблица 1...

Номер патента: 1271446

Опубликовано: 23.11.1986

Авторы: Гашка, Жабко, Макутонин, Мандрик, Передня, Полобок, Сорокин

МПК: A01F 29/00, B01F 7/16

Метки: измельчитель-смеситель, кормов

...лопдс. тя.",ии затягиваются в рабочую кд(ер сил и БозлхиОГО по Окд, созтгвгемого винтовыми ло;Зстими 11, отбвасывгется к Бнхтпенцей повсрхно;ти к 2 мсгы 2 и Одвно. мер: . раси;еле.тястся по ес Г;ерихСтру, цто пвс Оте 01(Ссг)кдплиедцие к )и 1 Б ппи. емцс,. бункереи его забивание. обес. ПСИБДСГ РЗБНОМЕРНХЮ ЕГО ПОЛДЧУ В ЗОН действия цох,е) э, тем сам ь 1,1 ъмен ьц 3 я НЕРаЭЦОМЕРЦОСТЬ НаГРУЗГП( ЦД ВЭЛ -. И С Икая энергоемкость измельчения.В камере 2 корм, распределенный по СЕ ПЕ"ИХЕТР, ПОГадгЕТ ПОЛ ЛЕйСТБИЕл НО- жей 5 верхних ярусов, а далее пол дей. СТВ;(ЕМ НИ,ЕЛЕЖДгШИХ иЭХСОЗ.В результате того, что рдбсцая поверхность 10 н сжсй 5 Вы Ол нсц д (Вл 0 тГ)ым угломк залцим граня.;1, резание корма, увлекаемого в круговое движение Бргцдо-...

Номер патента: 1271447

Опубликовано: 23.11.1986

Авторы: Коломиец, Паткин, Якименко

МПК: A01F 29/00, A23N 17/00

Метки: выделения, кормов, потока, примесей, твердых

...5 установлен вершиной угла (вершиной конуса) к подаюгцему транспортеру и закреплен на раме 3 подвижно с возможностью коле- З 0 бательного движения в горизонтальной плоскости. Разделитель снабжен инерционным вибратором 12, соединенным с приводом 6.Возможность колебательного движения в горизонтальной плоскости обеспечивается при двухпластинчатом разделителе установ кой его на раме, например на роликах 13, а при выполнении разделителя в виде конуса тем, что вершина полого конуса соединена с приводом посредством гибкого упругого элемента 14. Вибрация в необ 40 ходимых плоскостях обеспечивается установкой вибраторов (дебалансов) 15, в первом варианте в вибраторе на оси параллельно горизонтальной плоскости, а во зтором креплением...

Номер патента: 1272145

Опубликовано: 23.11.1986

Автор: Андрусенко

МПК: A01F 15/00, G01M 15/00

Метки: имитатор, испытаний, пресса, рулонного, сено-соломистого

...9 и сообщена с пневмопроводом 10 для создания в пневмокамере 5 заданного регулируемого давления.Рабочие прессуняцие органы испытуемого пресс-подборщика 1 могут быть З 5 выполнены в виде цепочного транспортера со скалками 11 и опорными вальцами 12. Для испытаний пресс-подборщика 1 в пневмокамере 5 создается заданное давление. Привод рабочих органов пресс-подборщика 1 осуществляется от приводной станции 3, управление и контроль - с пульта 4. При работе стенда оболочка пневмокамеры 5 воздействует на рабочие прессующие органы пресс-подборщика 1 и нагружает их. Гибкость эластичнОй оболочки пневмокамеры 5 обеспечивает огибание этой оболочкой скалок 11 и ее трение о цилиндрическую поверхность прессовальной камеры 8. Требуемая имитируемая...

Номер патента: 1273020

Опубликовано: 30.11.1986

Авторы: Абзолон, Гродзс, Каулс

МПК: A01F 15/00

Метки: игла, прошивочная, сенопресса

...а именно к прессам для безувязочного прессования.Целью изобретения является повышение прочности сшивания тюков и упрощение конструкции иглы.На фиг. 1 схематично изображена прошивочная игла, вид сбоку; на фиг. 2 сечение Л - Л на фиг. .Пронивочная игла размещена на поршне 1 ггосредством радиаггьгго-угоргого подшипника 2 и состоит из трехгранного штыря 3, заостренного на конце, треугольньгх пластин 4 с шарниром 5, установленным в одном из углов пластины. Пластины установлены на гранях штыря с возможностью взаимодействия при вращении в одну сторону с упором 6. Оси осевых шарниров 5, размещенных на одной грани штыря, смещены одна относительно другой.При установившемся режиме работы поршень 1 спрессовывает в камере порции сена, прошивочная...

Номер патента: 1274645

Опубликовано: 07.12.1986

Авторы: Осипов, Рукавишников, Сморода, Стаховский, Стрельцов

МПК: A01F 25/00

Метки: культур, сельскохозяйственных, хранения

...на хранение продукции. Послеэтого закладывают соцветия лаванды, герметизируют емкость и размещают на хранение.Контроль хранят в корзинах, укрытыхбрезентом, при тех же температурных условиях,В результате хранения при его сроке1 сут отход в контроле составляет 14 О,в то время как по предлагаемому способупри хранении 5 сут отход составляет 4%.Пример 3, Берут очищенный картофель изакладывают на хранение при пониженнойположительной температуре в герметичные емкости (упаковки), снабженные газоселективными элементами, Перед закладкойкартофеля в емкость проводят ее обработку аэроозонной смесью с дозным факто.ром озона 0,01 мг/л мин. Затем в емкостьвводят твердую углекислоту в количестве0,2 г на 1 кг закладываемой на хранениепродукции. После...

Номер патента: 1274646

Опубликовано: 07.12.1986

Авторы: Корзун, Мотеюнас, Мулдарис, Мумыга, Шуликина

МПК: A01F 25/18

Метки: башенных, корма, распределитель, хранилищ

...6 - разрез В - В на фиг. 3; на фиг. 7 - разрез Г - Г на фиг. 3.Распределитель 1 кормов установлен на стойке 2, закрепленной на поворотной раме 3, которая подвешена в хранилище 4 при помощи троса 5. связанного с лебедкой 6. Распределитель 1 кормов соединен с трубопроводом 7 для подачи корма и включает скатный желоб 8, на котором установлен на подшипниковых опорах 9 вал 1 О битера 11, Битер 1 связан клиноременной передачей 12 с электродвигателем 13. На валу 10 битера 11 установлены лопасти 14, выполненные в виде отдельных секций 15 - 18. Секции 5 имеют наименьшую длину 1 и отклонены от радиального направления К вперед по ходу вращения битера 11 на угол я. Секции 16 имеют длину ь )1 и отклонены относительно секций 15 назад на угол а....

Номер патента: 1274647

Опубликовано: 07.12.1986

Авторы: Гашка, Мандрик, Передня, Полобок, Тоторайтис, Фролов

МПК: A01F 29/00, A23N 17/00

Метки: инородных, кормов, отделитель, примесей, стебельных

...щиток 3 установлен на стенке 10 корпуса 9,в которой выполнено окно. Верхняя часть щитка 3 закреплена на стенке посредством шарнира 11, а нижняя кромка 12 щитка 3 расположена ниже оси барабана 2. Щиток 3 выполнен из секций 13, при этом каждая секция снабжена магнитным улавливателем, выполненным в виде электромагнита 14, соединенного с источником питания (не показан) через контакты 15 и 16. Контакт 15 установлен на шитке (секции щитка), а контакт 6 - на стенке 10 корпуса 9. Над подающим транспортером установлен выравнивающий битер 17.Отделитель инородных примесей от стебельных кормов работает следующим образом.Стебельный корм поступает на подаюший транспортер 1, откуда после выравнивания битером 17 сходит на врашаюшийся барабан...

Номер патента: 1276293

Опубликовано: 15.12.1986

Авторы: Монах, Федюшкин, Яковлев

МПК: A01F 11/06

Метки: кукурузы, обмолота, початков

...Под кожухом 21 шнека 19 расположен сборник 23 зерна с отверстием 24, Загрузка молотильных аппаратов початками 6 осуществляется транспортером 25, а транспортировка обмолоченных Стержней 13 и зерен. 14 - соответственно ленточными транспортерами 26 и 27.Конусные диски 4 выполнены и радиально расположенных круглых прутВ ков 28 с просветами 29 между ними, скрепленных кольцевыми поясами 30.Рифления 31 плоского диска 2 выполнены только на той части рабочей поверхности, которая расположена под прутками 28, Остальная часть 32 поверхности выполнена гладкой.Устройство может быть скомпоновано из трех, пяти и т.д. молотильных аппаратов, при этом плиты 9 также об 1276293разуют загрузочный бункер 1 О, а плиты 8 и диски 2 - полости 12.Устройство...

Номер патента: 1276294

Опубликовано: 15.12.1986

Авторы: Аристов, Косилов, Миронов, Романов

МПК: A01F 12/44

Метки: зерноуборочный, комбайн

...10 предназначено для приема недостаточно очищенного зерна.Приемные устройства 9 и 10 разделены отражателем 12, рабочие стенки которого выполнены обрезиненными для того, чтобы зернопри ударе о стенки не травмировалось.Отражатель 12 установлен на подвижных направляющих 13, которые позволяют перемещать отражатель параллельно горизонтальной плоскости. Перемещение отражателя 12 по направляющим13 дает возможность регулировать величины зон приема чистого зерна изерна, требующего дополнительнойочистки на решетках,5 1 О Вследствие рассеивания компонентов во время их полета в воздушном канале часть зерна смешивается с примесями и попадает в приемное устройство 10, откуда по транспортной доске поступает на воздушно-решетную очистку, включающую...

Номер патента: 1276295

Опубликовано: 15.12.1986

Авторы: Богомолов, Горшков, Гридякин, Заика

МПК: A01F 12/44, B07B 13/00

Метки: семенных, сепарации, смесей

...легко занимают свою траекторию, так как в этом направленииони сориентированы. Скорость подачи смеси на вибрирующую поверхность должна быть в2-3 раза выше скорости виброперемещения разделяемых частиц. Такой5 скорости достаточно, чтобы создатьдействующий на частицу опрокидывающий момент. Увеличение скорости вхождения семян на рабочую поверхностьболее чем в 3 раза скорости их10 виброперемещения незначительно улучшает качество очистки семян, однако резко повышает потери полноценных семян в отход.П р и м е р. Сепарации подвергалисеменную смесь, состоящую иэ семянкенафа и трудноотделимого сорнякаипомеи пурпурной. Содержание семянипомеи пурпурной в семенах кенафасоставляло 600 шт/кг,Сепарацию проводили на вибрирующей фрикционной...

Номер патента: 1276296

Опубликовано: 15.12.1986

Автор: Жданов

МПК: A01F 25/16

Метки: кормов, стебельчатых, хранения

...8 нижнего расположения,состоящий из двух параллельных шне,ков-Арез, .шарнирно укреплен на нижнейнеподвижной секции телескопическоготрубопровода 3Наружные растяжки 9одним концом крепятся к основаниюкрыши 5, а другим концом - к опорам10, размещенным в грунте.Предлагаемое устройство работаетследующим образом.Измельченный стебельчатый кормс помощью сжатого воздуха подаетсяпо горизонтальному трубопроводу 1 вцентральный вертикальный телескопический трубопровод 3 и далее черезповоротный деАлектор 6 в подкрышноепространство, где равномерно распре деляется по площади, ограниченнойкрышей 5, Поступающий вместе со стебельчатым кормом воздух фильтруетсячерез слой корма в зазор под основанием крыши. При увеличении толщиныслоя корма в...

Номер патента: 1281200

Опубликовано: 07.01.1987

Авторы: Гурьянов, Кравченко, Куцеев

МПК: A01D 75/00, A01F 12/30

Метки: машинам, семяулавливатель, уборочным

...щитка 19. Сза 5 О 15 20 25 ЗО 35 4 С 45 50 55 ди сепарирующей поверхности 4 установлена скатная поверхность 21. Привод сепарирующей поверхности 4 и лопастей 12 выгрузного устройства 11 осуществляется через звездочки 22.В предпочтительном варианте выполнения один из приводных элементов 8 установлен на валу 7 с возможностью перемещения в осевом и тангенциальном направлениях. Для этого приводной элемент 8 установлен на валу 7 на подшипнике скольжения - втулке 23 и снабжен упругим элементом 24 сжатия. Для обеспечения лучшей сцепляемости сепарирующей поверхности 4 со скошенной массой, укладываемой в валок, отверстия 6 могут располагаться на спиральной ленте 5 по криволинейным участкам, образуя в поперечном сечении форму...

Номер патента: 1281202

Опубликовано: 07.01.1987

Авторы: Антроповский, Кашин, Смекалов, Филиппенко

МПК: A01F 15/00

Метки: пресс, рулонный

...в форме конуса 6 а штока 5 - воронки 7 с одинакон4 г вым углом наклона образующеи. Штоки 4 и д приводятся в движение через патрубки 8 привода 9 1 возможно применение пневмо-и гидроцилиндров), который установлен на боковых стенках 3 камеры 2. В камере 2 пресса размещен цепочно-планчатый транспортер 10, сообщающий материалу вращательное движение, что способствует формированию рулона. Рулонный пресс смонтирован на шасси 11 и агрегатируется с трактором.Пресс работает следующим образом.Перед началом подбора массы штоки 4 и 5 при помощи цилиндров привода 9 выдвигаются вовнутрь камеры 2 вдоль ее оси и состыковываются между собой. При зтом ко 2нус 6 штока 4 входит в воронку 7 Штока 5, что обеспечивает в дальнейшем создание в рулоне осевого...

Номер патента: 1281203

Опубликовано: 07.01.1987

Автор: Чепчугов

МПК: A01F 25/08

Метки: досушки, сена, скирдах, соломы

...и может быть применено для сушки и досушки сена и соломы в скирдах методом естественного и принудительного вентилирования.Целью изобретения является механизация процесса извлечения каналообразователей из скирды.На фиг.1 изображена установка для досушки сена или соломы в скирдах; на фиг.2 - механизм для извлечения каналообразователй из скирды. Установка для досушки сена или соломы в скирдах состоит из рамы 1 жесткой конструкции, набора каналообразователей 2 с внутренними кольцевыми буртиками на торцах, механизма для извлечения каналообразователей из скирды, включающего укрепленный на раме 1 упор 3 в виде парь роликов 4, расположенных один над другим, каретку 5, скрепленные между собой губки 6, установленные шарнирно на каретке...

Номер патента: 1281204

Опубликовано: 07.01.1987

Авторы: Докучаев, Новиков, Петров, Федорук

МПК: A01F 25/12

Метки: жарочном, продуктов, размещения, сельскохозяйственных, сушке, шкафу

...при его изготовлении, - гибка и вырубка. Конструкция устройства позволяет легко извлекать съемные приспособлення для нанизывания продуктов и проволочные штыри, легко йроизводить их перестановку в случае необходимости в процессе сушки и подготовки к ней. Сушка может осуществляться в печке, жарочном шкафу газовой или электрической плиты, на углях костра,На фиг.1 изображено предлагаемое устройство в рабочем состоянии, общий вид; на фиг.2 - узел установки швеллеров и штырей; на фиг.3 - штырь для накалывания.Предлагаемое устройство выполнено в виде прямоугольной рамы 1 на перфорированных стойках 2. На продольных планках рамы 1 выполнены наклонные (под углом 45) пазы 3, в которые вставляются съемные приспособления для нанизывания продуктов,...

Номер патента: 1281205

Опубликовано: 07.01.1987

Авторы: Авдеенко, Алейник, Бородкин, Тихомиров, Харченко

МПК: A01F 25/18

Метки: амортизирующего, загрузки, контейнеров, привод, устройства

...10 вместе с приводом устанавливается на контейнер 2. Кор неклубцсплоды за гружа ются в сектор секторного барабана 1 через окно, образованное ограждающими пластинами 3 и 4, имегощими накладки 15 и 16, и пластинами 17 и 18. Усилие от веса корнеклубнеплодов пластинами 2, имеюгцими мягкие накладки 3, через вал 4 передается на тормозное 4 п устройство 5 и через вал 4 и кулачки 11 на фиксатор 12. Когда вес корцеклубцсплодов окажется достаточным для преодолсния усилия тормозного устройства 5 и усилия фиксатора 12, секторный барабан 1 проворачивается ца один сектор и корцеклубнепло ды высыпаются на амортизирующий элемент 10, который в это время опущен ко дну контейнера 21. Корнеклубнеплоды постепенно высыпаются через щель, образованную пластиной...

Номер патента: 1281206

Опубликовано: 07.01.1987

Авторы: Корнев, Райхман

МПК: A01D 87/10, A01F 29/00, A01F 29/02 ...

Метки: аппарат, пневмотранспортирующий, уборочной

...5 принимается равной ширине измельчителя и вентилятора для обеспечения подачи движусцейся по всей ширине кожуха измельчителя измельчитель 5 О 15 го 25 ЗО 35 40 45 50 55 ной массы в зону скоростей воздушного потока, обеспечиваюсцих надежное транспортирование массы. При меньшей ширине поворотного козырька часть массы, не проходящая по козырьку, не подается в зону необходимых для транспортирования массы скоростей. Высота поворотного козырька 5 и угол его наклона в сторону вентилятора установлены экспериментально и составляют: высота О, 5 - 0,2 части ширины трубопровода, угол наклона 0,0873 - 0,2618 рад (5 - 15). Уменьшение высоты козырька и угла его наклона менее нижних пределов, сусцественно не влияя на направление подачи массы в...

Номер патента: 1282828

Опубликовано: 15.01.1987

Авторы: Гаппоев, Табуев

МПК: A01F 12/44

Метки: сепаратор, сыпучих

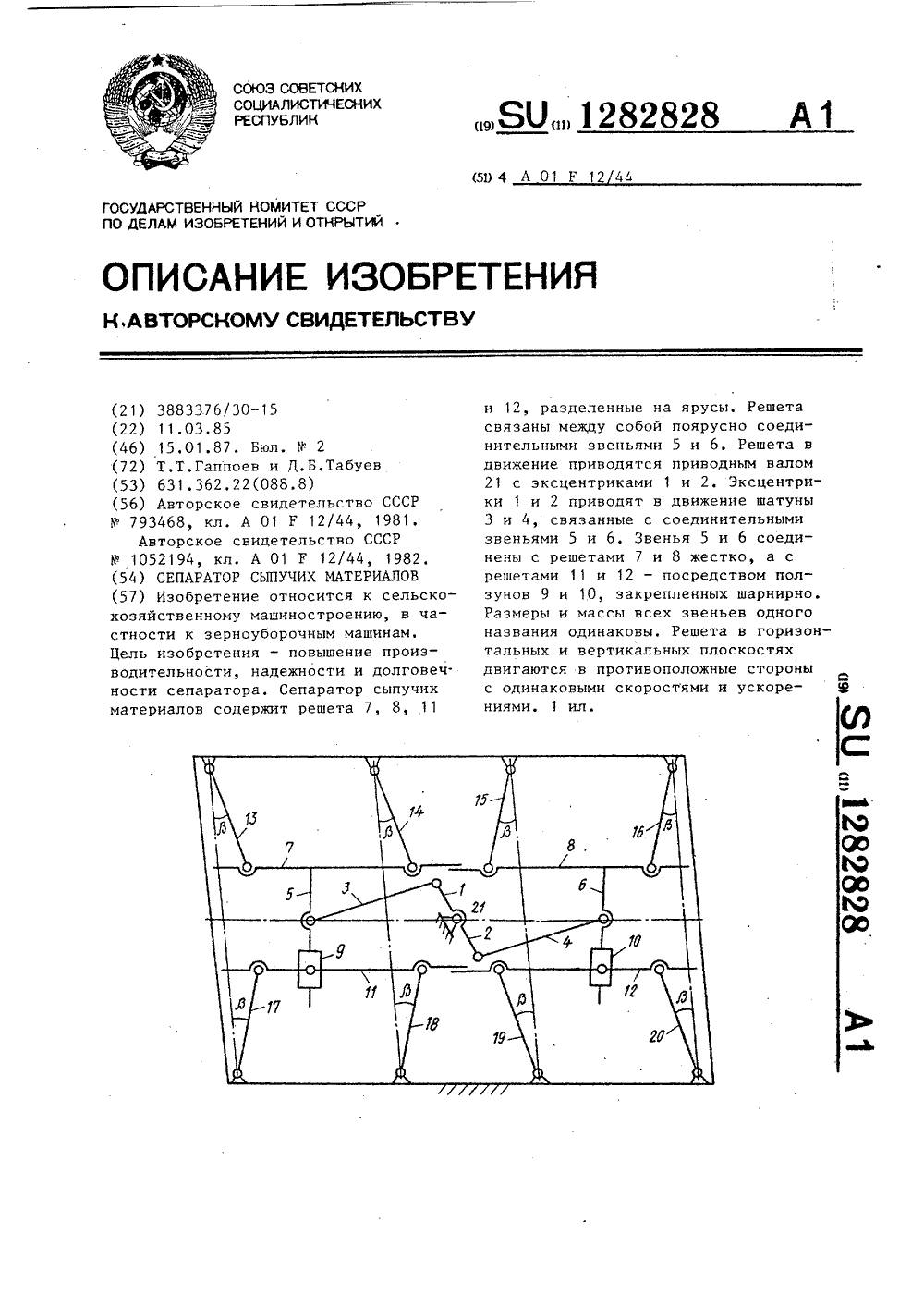

...г. Ужгород, ул, Проектная, 4 Изобретение относится к сельскохозяйственному машиностроению, в частности к зерноочистительным машинам,Цель изобретения - повышение производительности, надежности и долговечности сепаратора.На чертеже изображен сепаратор сыпучих материалов, общий вид.Сепаратор сыпучих материалов состоит из эксцентриков 1 и 2, соединенных с шатунами 3 и 4, связанных с соединительными звеньями 5, 6, жесткосоединенных с решетами 7, 8 верхнегояруса, составляющих поступательныепары с ползунами 9 и 10, которые шарнирно соединены с решетами 11 и 12нижнего яруса. Решето 7 расположенона подвесках 13 и 14, решето 8 - наподвесках 15 и 16, решето 11 - наподвесках 17 и 18, решето 12 - наподвесках 19 и 20, Все подвески шарнирно...

Номер патента: 1282917

Опубликовано: 15.01.1987

Авторы: Мазоренко, Проценко, Тищенко

МПК: A01F 12/44, B07B 1/26

Метки: зерноочистительно-сортировальная

...шкива 2 и колеблющийсяот вибратора 3, вертикальный цилиндрический ротор 4 с размещеннымина его внутренней поверхности скобами 5 и свободно в них установленными кольцами-рыхлителями 6, вертикальный вал 7. В верхней части ротора 4 расположен разбрасыватель8, а в нижней - разделитель 9 с разгрузочными скребками 10 и 11 соответ 35ственно для легкой и тяжелой фракции, а также соответствующие лотки12 и 13. На внутренней поверхностиротора выполнены пазы 14, в которые 40 установлена одна иэ ножек скоб 5.Зерноочистительно-сортировальнаяяашина работает следующим образом. Зерновая смесь с разбрасывателя 8 поступает на внутреннюю поверхность ротора 4. Под действием центробежных сил, сил тяжести и колебательных движений ротора 4 смесь перемещается...

Номер патента: 1283505

Опубликовано: 15.01.1987

Авторы: Авдеев, Алехин, Алимов, Наймушин, Полуэктов, Федин

МПК: A01F 25/08, F26B 17/12

Метки: вентилируемый, закром, сыпучих

...8, состоящий из боковых решет 11 и 12, имеющих наклон к выгруэному желобу 13. На боковых решетках1 и 12 установлены вертикальные перегородки 16. Выгрузной желоб 13имеет уклон к затвору 7, который относительно выпускного отверстия 9воздушного коллектора 10 размещенпротивоположно. По длине выгрузногожелоба 13 с зазором между боковыми 45 Ф о р м у л а и з о б р е т е н и ястенками 17 и днищем 18 установленколлектор 19 переменного сечения,расширяющийся к затвору 7, снабженный доэатором 20 скорости истечениямате нала. Вентилируемый закром для сыпучих материалов, состоящий из вертикальной кольцевой камеры, образованной соосно установленными наружным и внутренним перфорированными цилиндрами, разгрузочной камеры с дроссельным...

Номер патента: 1284472

Опубликовано: 23.01.1987

Авторы: Бороденков, Запанди, Кленин, Ломакин, Ткачев, Ткаченко, Ярмашев

МПК: A01F 7/06

Метки: аксиально-роторного, выгрузная, камера, молотильно, сепарирующего, устройства

...передней 6 и задней 7 вертикальными стенками, и установленный непосредственно в выходном окне камеры 4 транспортирующий элемент 8, главным образом конвейерного типа, который снабжен продольными ребрами 9Иолотильно-сепарирующее устройство работает следующим образом.Хлебная масса при взаимодействии 35 кожуха 1 и ротора 2 обмолачивается и сепарируется. В задней части кожуха 1 бичи 3 ротора 2 выбрасывают обмолотую солому в камеру 4. Выходящая солома имеет большую скорость и под действием центробежной силы прижимается к улиткообразной поверхности 5, по которой движется тонким плотным слоем, Передняя 6 и задняя 7 вер" тикальные стенки препятствуют разбрасыванию соломы эа пределы каме,. ры 4.Непосредственно в выходном окне камеры 4 установлен...

Номер патента: 1284473

Опубликовано: 23.01.1987

Авторы: Лебедев, Миронов, Рязанов

МПК: A01F 25/00

Метки: закром, картофеля, хранения

...9 852244 известен закром для хранениякартофеля, включающий боковые и торцовыестенки с полуосями, установленными Юв опорах.Целью изобретения является повышение эффективности процесса обламывания проросших ростков картофеля засчет ускорения процесса обламыванияи вентилирования,Смещение полуосей для установкизакрома относительно оси симметрии,установление их в подпружиненных опорах позволяет обеспечить колебатель, ное перемещение закрома, что ускорит.обламывание проросших ростков,На фиг. 1 изображен закром; нафиг. 2 " вид А на фиг. 1,.Закром выполнен в виде решетчато 25го цилиндра, образованного рядом горизонтапьных планок 1 и торцовых стенок 2, на которых закреплены две по-.луоси 3, смещенные в опорах 4 относительно оси симметрии. Опоры...
