Центробежно-винтовой сепаратор

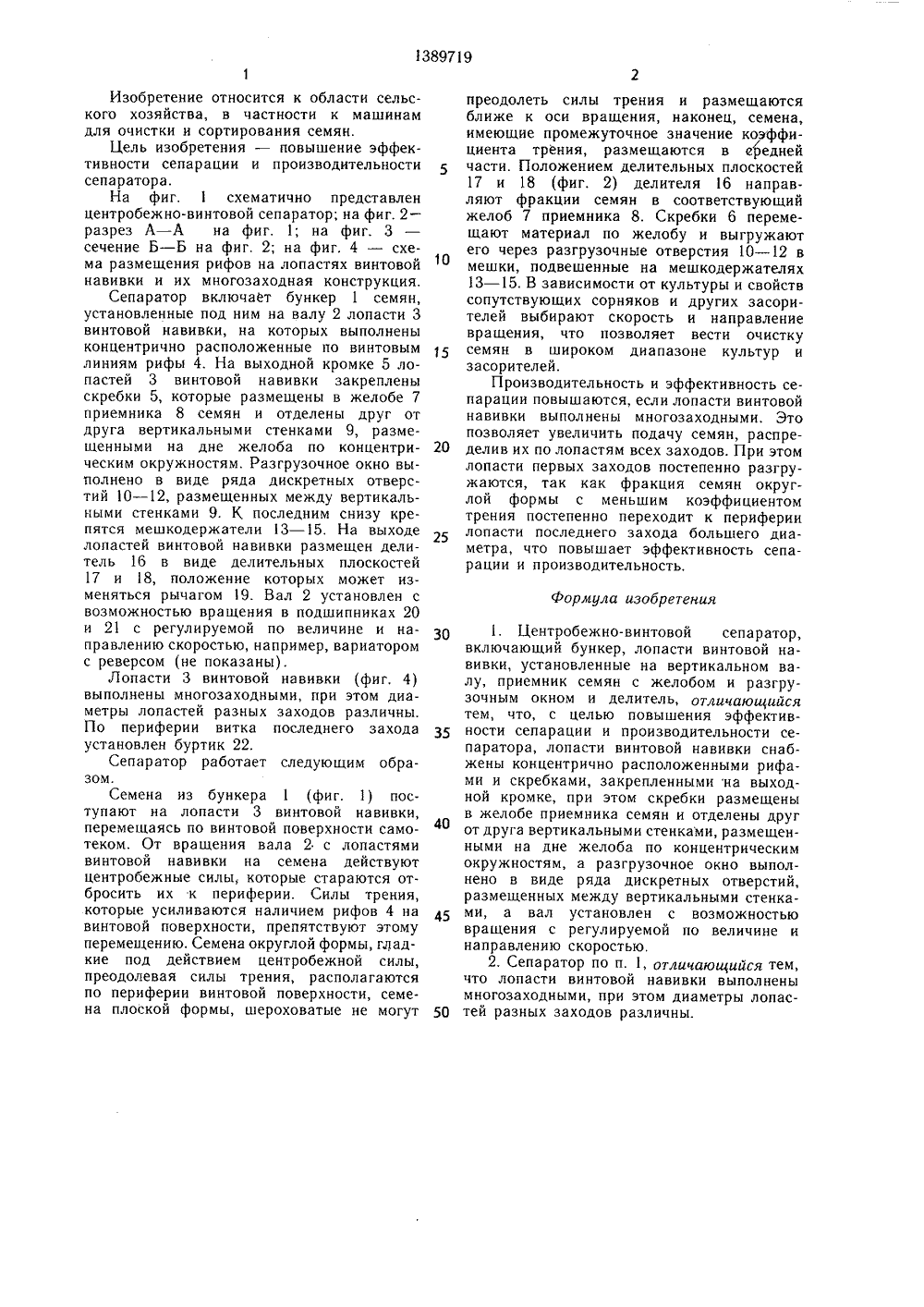

(51) 4 А 01 Е 12 44 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(21) 4143582/30-15 (22) 30,09,86 (46) 23.04,88. Бюл.15 (71) Молдавский научно-исследовательский институт орошаемого земледелия и овощеводства (72) Н. М. Лысенко, И. Ф. Анисимов и Ю. К. Фартыгин (53) 631,362.36(088.8) (56) Авторское свидетельство СССР583826, кл. В 07 В 1/22, 1978,Патент США1959736, кл. 209 в 1, 1934. (54) ЦЕНТРОБЕЖНО-ВИНТОВОЙ СЕПАРАТОР (57) Изобретение относится к области сельского хозяйства, в частности к машинам для очистки и сортирования семян. Изобретение позволяет повысить эффективность сепарации и производительность сепаратора. Центробежно-винтовой сепаратор включает бункер 1 семян, установленные под ним,801389719 А 1 на вертикальном валу 2 лопасти винтовой навивки (ЛВН) 3, на которых выполнены концентрично расположенные по винтовым линиям рифы 4. На выходной кромке 5 ЛВН 3 закреплены скребки 6, которые размещены в желобе приемника 8 семян и отделены друг от друга вертикальными стенками, размещенными на дне желоба по концентрическим окружностям, Разгрузочное окно выполнено в виде ряда дискретных отверстий, размещенных между вертикальными стенками 9. К разгрузочным отверстиям крепятся мешкодержатели. На выходе ЛВН размещен делитель 16, выполненный в виде делительных плоскостей, положение которых может изменяться рычагом. Вал 2 установлен с возможностью вращения в подшипниках с регулируемой по величине и направлению скоростью, ЛВН выпонены многозаходными, при этом диаметры ЛВН разных заходов различны.1 з. п. ф-лы, 4 ил.5 10 15 20 25 формула изобретения 30 35 40 45 50 Изобретение относится к области сельского хозяйства, в частности к машинам для очистки и сортирования семян.Цель изобретения - повышение эффективности сепарации и производительности сепаратора.На фиг. 1 схематично представлен центробежно-винтовой сепаратор; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 сечение Б - Б на фиг. 2; на фиг. 4 - схема размещения рифов на лопастях винтовой навивки и их многозаходная конструкция.Сепаратор включает бункер 1 семян, установленные под ним на валу 2 лопасти 3 винтовой навивки, на которых выполнены концентрично расположенные по винтовым линиям рифы 4, На выходной кромке 5 лопастей 3 винтовой навивки закреплены скребки 5, которые размещены в желобе 7 приемника 8 семян и отделены друг от друга вертикальными стенками 9, размещенными на дне желоба по концентрическим окружностям. Разгрузочное окно выполнено в виде ряда дискретных отверстий 10 - 12, размещенных между вертикальными стенками 9. К последним снизу крепятся мешкодержатели 13 - 15. На выходе лопастей винтовой навивки размещен делитель 16 в виде делительных плоскостей 17 и8, положение которых может изменяться рычагом 19. Вал 2 установлен с возможностью вращения в подшипниках 20 и 21 с регулируемой по величине и направлению скоростью, например, вариатором с реверсом (не показаны).Лопасти 3 винтовой навивки (фиг, 4) выполнены многозаходными, при этом диаметры лопастей разных заходов различны. По периферии витка последнего захода установлен буртик 22.Сепаратор работает следующим образом,Семена из бункера 1 (фиг. 1) поступают на лопасти 3 винтовой навивки, перемещаясь по винтовой поверхности самотеком. От вращения вала 2 с лопастями винтовой навивки на семена действуют центробежные силы,. которые стараются отбросить их к периферии. Силы трения, которые усиливаются наличием рифов 4 на винтовой поверхности, препятствуют этому перемещению. Семена округлой формы, гладкие под действием центробежной силы, преодолевая силы трения, располагаются по периферии винтовой поверхности, семена плоской формы, шероховатые не могут преодолеть силы трения и размещаются ближе к оси вращения, наконец, семена, имеющие промежуточное значение коэффициента трения, размещаются в ередней части. Положением делительных плоскостей 17 и 18 (фиг. 2) делителя 16 направляют фракции семян в соответствующий желоб 7 приемника 8. Скребки 6 перемещают материал по желобу и выгружают его через разгрузочные отверстия 10 - 12 в мешки, подвешенные на мешкодержателях 13 - 15, В зависимости от культуры и свойств сопутствующих сорняков и других засорителей выбирают скорость и направление вращения, что позволяет вести очистку семян в широком диапазоне культур и засорителей.Производительность и эффективность сепарации повышаются, если лопасти винтовой навивки выполнены многозаходными. Это позволяет увеличить подачу семян, распределив их по лопастям всех заходов. При этом лопасти первых заходов постепенно разгружаются, так как фракция семян округлой формы с меньшим коэффициентом трения постепенно переходит к периферии лопасти последнего захода большего диаметра, что повышает эффективность сепарации и производительность. 1. Центробежно-винтовой сепаратор, включающий бункер, лопасти винтовой навивки, установленные на вертикальном валу, приемник семян с желобом и разгрузочным окном и делитель, отличающийся тем, что, с целью повышения эффективности сепарации и производительности сепаратора, лопасти винтовой навивки снабжены концентрично расположенными рифами и скребками, закрепленными на выходной кромке, при этом скребки размещены в желобе приемника семян и отделены друг от друга вертикальными стенками, размещенными на дне желоба по концентрическим окружностям, а разгрузочное окно выполнено в виде ряда дискретных отверстий, размещенных между вертикальными стенками, а вал установлен с возможностью вращения с регулируемой по величине и направлению скоростью,2. Сепаратор по п, 1, отличающийся тем, что лопасти винтовой навивки выполнены многозаходными, при этом диаметры лопастей разных заходов различны.Кор ре кто р Н. КПодписноезобретений и отд. 4/5ород, ул. Проек ол НИИПИ Госуда 113 Производственныт тная Составитель Л. Заболотца Техред И. ВересТираж 661рственного комитета СССР по делам035,Москва, Ж - 35; Раушская нао-полиграфическое предприятие, г. Уж
