A01F — Молотьба

Номер патента: 1033057

Опубликовано: 07.08.1983

Авторы: Гайфулин, Куликов, Осипов, Роговский

МПК: A01F 11/00

Метки: аппарат, терочный

...цель достигается 40Ф.тем, что аппарат снабжен располо"женной вокруг участка цилиндрической поверхности заднего барабанадугообразной решетчатой декой,передний конец которой шарнирносоединен с плоской декой, а заднийконец соединен с валом заднегобарабана посредством шарнирно установленного на этом валу водила,Кроме того, бесконечная лента сопряжена с участком ленты подающеготранспортера, огибающим барабан этого транспортера, рабочий орган выполнен поворотным вокруг оси валазаднего барабана бесконечной ленты.На чертеже схематично изображен55терочный аппарат.: Аппарат содержит бесконечную ленту 1, движущуюся на двух барабанах 2 и 3. Барабан 2 расположен над подающим транспортером 4. Второй барабан 3 является приводным. Между...

Номер патента: 1033058

Опубликовано: 07.08.1983

Авторы: Гельман, Подколзин, Рузгас

МПК: A01F 15/00

Метки: матрица, пресс-гранулятора

...матрицы.Поставленная цель достигаетсятем, что в матрице пресс-гранулятора, содержащий корпус с прессовальными каналами, на входе каждого из кото рых выполнено углубление в виде конуса, ось каждого конуса смещенаотносительно оси сообщающегося с 55 ним канала; по направлению подачи прессуемого материала на расстояние не более радиуса канала, причем радиус основания конуса не меньше расстояния от оси канала до точки, равно 1 удаленной от осей трех соседнихканалов.Такое выполнение матрицы позволяет свестй размеры площади перемычки, перпендикулярной нормальному 65 усилию прессования, к нулю, вследствие чего в любом сечении матрицы поверхность перемычек между каналами составляет с нормальным усилием прессования угол больший...

Номер патента: 1033059

Опубликовано: 07.08.1983

Авторы: Королева, Негримовский, Порев, Себежко

МПК: A01F 15/00

Метки: агрегат, брикетировочный

...вокруг ее вертикальной оси.На фиг. 1 и 2 изображен брикетировочный агрегат, общий вид, на фиг. 3 и 4 - сепарирующее устройство.Грикетировочный агрегат состоит из загрузочного устройства, включаю- щего заборную трубу 1, соединенную с циклоном 2, к которому прикреплен шлюзовой затвор 3 и переходники 4 и 5, размещенные над прессом б, работа которого осуществляется от электродвигателя 7Раэряжение в циклоне 2 создается вентилятором 8 через трубу 9,соединяющую его с циклоном.Выход воздуха иэ пневмосистемы производится через выхлопную трубу 10, Вентилятор пневмосистемы вращается от электродвигателя 11.Пресс и двигатель опирается на станину 12. Под прессующим устройст,вом установлена приемная часть транспортера-охладителя 13, в котором для...

Номер патента: 1033060

Опубликовано: 07.08.1983

Авторы: Алексеев, Бочаров, Выродова, Денисов, Ларкин, Панов, Пшеченков, Шабуров

МПК: A01F 25/00

Метки: картофелесортировальный, пункт

...транспортер 20, с. негона транспортер 21 и выгружаются сосходного конца 34 либр. в отвал, ли: бо непосредственно в.подвижной тран" . спорт. Очищеннйй Ворах картофеля .,далее. передается на транспортерраспределитель 4, с которого плуж-.НЭМи.сгрУжателями отводится на переборочные столы 5-, 7 Рабочие переборщики:"отбирают с переборочных столов .,почвенные комки и камни, перекладывая их.на выносной транспортер 21, . и некоидицибнные клУбни, которыеперекладываются на транспортер 26 ивыносятся: с его сходного юнца 33 вбункер-накопитель 11;Движение технологического потока - является общим для всех рассматриваемас Вариантов работы картофелесор.тировального пункта восенний и ве.сенний периоды в соответствии. с ны,.недействующими...

Номер патента: 1033061

Опубликовано: 07.08.1983

Авторы: Барган, Коцюруба

МПК: A01F 29/00, B02C 18/06

Метки: измельчитель, кормов

...поверхностями лопастей, имеющими форму отрезков окружности, описанной из центра вала, поперечный разрез, на фиг. 4 - очиститель промежуточных поверхностей лопастей, имеющий вид пластины, вид в плане, на фиг. 5 - то же., поперечный разрез, на фиг. 6 - очиститель промекуточных поверхностей лопастей, имеющий вид валика, вид в плане; наФиг, 7 - схема лопастей с промежуточной поверхностью, имеющей в поперечном сечении форму отрезка окружности, описанной из центра вала, и стыльной поверхностью, расположенной радиально относительно ротораили под отрицательным углом к егорадиусу,Измельчитель кормов содержитразмещенный в кожухе 1 на валу 2ротор, между дисками 3 которого закреплены несущие пластины 4. Кожух снабжен загрузочным окном 5, выгрузным...

Номер патента: 1033062

Опубликовано: 07.08.1983

Авторы: Беспамятнов, Надежин

МПК: A01F 29/02

Метки: измельчитель, кормов

...известныхизмельчителей происходят потери корма, из-за чего снижаются их эксплуатационные качества. 20Цель изобретения - предотвращение потерь корма.Поставленная цель достигаетсятем, что второй торец сегментов примыкает к другой кромке окна и изогнут по дуге с радиусом в центре осивращения, причем последняя расположена в плоскости продольной оси симметрии проема окна.На фиг. 1 изображен измельчитель кормов, вид сбоку, на фиг, 2часть деки с противорежущими пластинами, вид сбоку, на фиг. 3 - механизм блокировки противорежущих пластин,35Измельчитель кормов содержит корпус 1, внутри которого закрепленыподающее устройство, выполненное ввиде транспортера 2 и прижимногобитера 3, неподвижная дека 4 и измельчающий ротор 5. К корпусу 1прикреплено...

Номер патента: 1034648

Опубликовано: 15.08.1983

Автор: Рубченко

МПК: A01F 12/18

Метки: культур, обмолота, селекционных

...недостаточной степени воэ действия рабочих органов на обраба тываемую массу. Бель изобретения - повышение эффек-,тивности обмолота,ЗОДанная ияль достигается тем, чтоустройство снабжено битерами для нанесения ударов по лентам, а роторы установлены с образованием молотильногозазора зигзагообразной формы, причембитеры смонтированы в местах охватароторов рабочими ветвями лент,Кроме того, устройство снабженопромежуточными элементами, расположенными между битерами и лентой;Молотильный .зазор эигза гообразнойформы обеспечивает знакопеременныйизгиб массы при прохождении ее в молотильном зазоре,. что в сочетании с колебательным воздействием на массу гибких лент, передаваемым от битеров, повышает эффективность обмолота беэ повышения степени...

Номер патента: 1034649

Опубликовано: 15.08.1983

Авторы: Грибанов, Кольцов, Кольцова

МПК: A01F 12/40, A01F 29/00

Метки: стеблеизмельчитель

...зубчатые вальцы - ведущий 2 иведомый 3, имеющие подающие шнеки 4.Во впадинах зубьев вальцов 2 и 3 размещены ножи 5, а на вершинах эубьев О противорежущие упругие элементы 6.Каждый из вальцов 2 и 3 составлен, поменьшей мере, из двух частей таким образом, что обеспечивается шевронноерасположение зубьев. На передних концахвальцов 2 и 3 установлены подающиешнеки 4, а на противоположных концахсинхронизирующие шестерни 7. Зубья вальцов 2 и 3 выполнены с углом наклона рк продольным осям вальцов, который выбирается иэ условия непрерывности резания стеблемассы и определяется соотно- шениемсРЪ = пер - угол наклона зубьев к продольным осям вальцов 2 и 3;ОР- средний диаметр вальцов;о - число зубьев на вальцеЕ - длина составной части...

Номер патента: 1034650

Опубликовано: 15.08.1983

Автор: Гарбузов

МПК: A01F 12/46

Метки: бункера, выгрузное, зерноуборочного, комбайна

...фиг.1 ( предохранительная муфта),Выгрузное устройство бункера эер нбуборочного комбайна состоит из рас"положенного в бункере 1 зерноубороч-.ного. комбайна горизонтальногошнека 2, вал 3 которого. соединен свалом 4 поворотного шнека 5 посредством кинематической связи 6, со"держащей последовательно соединенныекарданный вал 7, приводной вал 8,цепную передачу со звездочками 9,10и цепью 1 и предохранительную муфту12, которая содержит закрепленныена валу 4 подпружиненные крайниедиски 13, между которыми установлен, 5 Освязанный со звездочкой 10 среднийдиск 14, при этом привод устройстваосуществлен от источника энергии 15,соединенного с валом 4 поворотного 650 2 шнека 5 со стороны его заборной части.Устройство работает следующим...

Номер патента: 1034651

Опубликовано: 15.08.1983

Автор: Гулуа

МПК: A01F 15/00

Метки: брикетного, кольцевая, матрица, пресса

...этого устройства является наличие больших трудозатратпри смене наконечников клиновыхножей,Наиболее близкой к предлагаемойявляется кольцевая матрица брикетного пресса, включающая параллельныедиски, между которыми по радиусамрасположены клиновые направляющиесо съемными наконечниками 1.21,Недостатком данного устройстваявляется наличие больших трудозатратпри смене наконечников.Цель изобретения - снижение трудозатрат при смене наконечников,Указанная цель достигается тем,что каждая направляющая имеет клиновидный выступ с поднутрением, а.наконечник имеет захват из упругогоматериала, причем внутренняя поверх"ность захвата эквидистантна поверх"ности выступа.На фиг. 1 изображена кольцеваяматрица, вид сверху; на фиг. 2 лиал ППП "Патент",...

Номер патента: 1034652

Опубликовано: 15.08.1983

Авторы: Бахарев, Горюнов, Мкртумян, Ожигов, Черепанов

МПК: A01F 29/02

Метки: бесподпорным, грубых, измельчителям-смесителям, кормов, орган, рабочий, резанием

...в промежуткахмежду которыми расположены режущиекромки,Недостатком такого органа является скопление .кормового материалана выступах режущего элемента впроцессе измельчения, приводящее кпонижению эффективности указанногопроцесса и повыаению расхода энергииЦель изобретения - повышение эф"фективности и снижение энергоемкости процесеа измельчения,Эта цель достигается тем, чтокаждый поперечный выступ снабженклинообразным ножом, лезвие которого образует с режущей кромкой режущего элемента уступ, обращенный к.свободному концу упомянутого эле"мента 2На фиг1 показан режущий элементдля бесподпорного резания грубых кормов, вид сбоку; на фиг. 2 - то же,общий вид,Режущий элемент рабочего органак измельчителям-смесителям грубыхкормов с...

Номер патента: 1036291

Опубликовано: 23.08.1983

Авторы: Кравченко, Куцеев

МПК: A01F 11/06

Метки: кукурузы, молотильное

...изобретения - полный вымолот и снижение травмирования зерна.Указанная цель достигается тем, что обмолачивающая лента выполнена в виде цепного транспортера с поперечными прутьями, а подпорная - в виде транспортера из бесконечных ремней, причем внутри каждого транспортера установлены вальцы.Кроме того, вальцы транспортера из бесконечных ремней установлены с возможностью регулирования зазора между лентами.На фиг. 1 изображено молотильное устройство, поперечный разрез; на фиг. 2 - разрез А-А на фиг. 1 (валец подпорной ленты); на фиг. 3 - вид Б на фиг. 1 (ориентирующие вальцы); на фиг, 4 - вид В на фиг. 1 (валец обмолачивающей ленты); на фиг. 5 - разрез Г-Г на фиг. 4,Молотильное устройство включает подпорную ленту 1 с вальцами 2, на...

Номер патента: 1036292

Опубликовано: 23.08.1983

Авторы: Галенко, Еременко

МПК: A01F 12/18

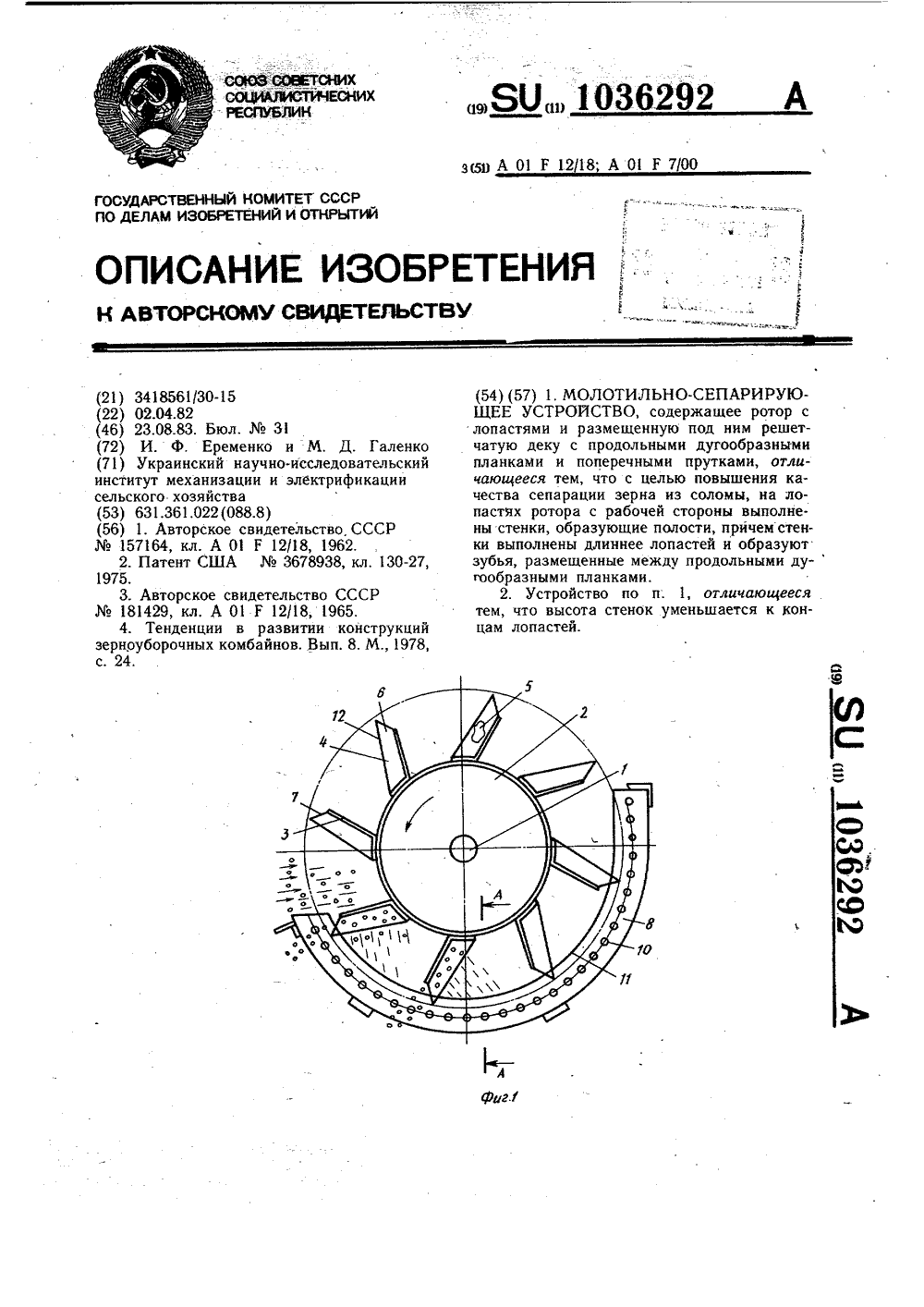

Метки: молотильно-сепарирующее

...сепарации осуществляется по деке, которая под воздействием лопастей забивается, особенно влажным ворохом, и зерно идет сходом с соломой, а также в том, что лопасти собирают порции соломистой массы на деке, из которых трудно выделить зерно. Домолот осуществляется лопастями, которые при ударе травми, руют открытое зерно не в колосках. Цель изобретения - повышение качества сепарации зерна из соломы.Указанная цель достигается тем, что на лопастях ротора с рабочей стороны выпол 2иены радиальные стенки, образующие полости, причем стенки выполнены длиннее лопастей и образуют зубья, размещенные между продольными дугообразными планками,При этом высота стенок уменьшается к концам лопастей.На фиг. 1 показано молотильно-сепарирующее устройство, вид...

Номер патента: 1036293

Опубликовано: 23.08.1983

Авторы: Кубышев, Кузнецов, Максимчук, Сабашкин

МПК: A01F 12/44

Метки: разделения, сыпучих

...схема устройства для разделения сыпучих материалов; на фиг. 2 - решето; на фиг. 3 и 4 - варианты расположения отверстий пальцев; на фиг. 5 - разрез А-А на фиг. 3; на фиг. 6 - разрез Б - Б на фиг. 4.Устройство содержит воздухонагнетательную установку 1, участок предварительного расслоения и ориентации, состоящий из камеры 2 и перфорированной поверхности 3, решето, собранное из перфорированных пальцев 4 и распределителя 5, воздухоподводящие рукава 6 и 1, сборники 8 и 9 для чистого зерна и примесей, регуляторы 10 и 11 угла наклона решета и участка предварительного расслоения, регуляторы расхода воздуха 12 и 13.Пальцы 4 с целью самоочищения присоединены к распределителю 5 консольно с постепенным удалением друг от друга к концу решета (не...

Номер патента: 1036294

Опубликовано: 23.08.1983

Авторы: Варваричев, Зеленов, Козлов, Моляков, Сенников, Чайковский, Чернышев

МПК: A01F 29/00

Метки: загрузочное, измельчителя, кормов, навесное, растительных, самоходного

...зубьев 8 на барабане 3 должно зеркально повторять расположение зубьев 7. Размеры зубьев и расстояние между осями барабанов 2 и 3 выбраны с таким расчетом, чтобы зона их взаимодействия как бы взаимно перекрывалась. Аналогично зона действия барабана 3 перекрывается с зоной действия битерного вала 4.На раме 1 также размешены цепная передача с цепью 9, звездочками 10 - 13, а также зубчатая передача с шестернями 14 и 15. Звездочка 10 установлена на валу барабана 2, звездочка 11 - на валу барабана 3, звездочка 12 - на промежуточной оси 16, а звездочка 13 - на валу шнекового транспортера 6. Звездочки 10 и 11 имееют одинаковое число зубьев, причем звездочка 10 расположена с внутренней стороны, а звездочка 11 - с наружной стороны...

Номер патента: 1036295

Опубликовано: 23.08.1983

Авторы: Назаров, Тищенко, Шаршунов, Ядревский

МПК: A01F 29/00

Метки: измельчитель, кормов

...в сторону вертикальной цилиндрической камеры, установленным концентрично ей с зазором относительно дискового ножа и с возможностью вращения вместе с жестко прикрепленными к конусу концами подающих лопастей, поперечное сечение которых выполнено по кривой, вогнутой в сторону, противоположную направлению их вращенияНаличие направителя позволяет исключить контакт движущихся корнеклубнеплодов с неподвижной стеенкой камеры измельчителя, т.е. тем самым исключается возник новение сил трения между ними и камерой. Такая форма поверхности усеченного конуса и подающих лопастей предотвращает проворачивание различных по размерам корнеклубнеплодов в связи с тем, что способствует более качественному защеплению отдельных корнеклубнеплодов при...

Номер патента: 1036296

Опубликовано: 23.08.1983

Авторы: Барган, Кожевников, Погребняк

МПК: A01F 12/40, A01F 29/00

Метки: измельчителям, кормов, противорежущее

...и может достигать больших значений. Цель изобретения - снижение ударной нагрузки на ножи измельчителя при зашемлении между ними и несколькими противорезами твердых предметов путем обеспечения срабатывания только двух фиксирующих элементов независимо от количества противорезов, воспринимающих ударную нагрузку,Эта цель достигается тем, что фиксирующие элементы закреплены между смежными противорезами и между опорами и крайними противорезами, которые прижаты друг к другу,Кроме того, фиксирующие элементы выполнены в виде накладок из фрикционного материала или срезных штифтов.На фиг. 1 схематично изображено противорежущее устройство, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - вариант противорежущего уст 5 1 О 15 20 25...

Номер патента: 1037880

Опубликовано: 30.08.1983

Авторы: Быков, Васильев, Голдович, Ковалев, Луценко

МПК: A01F 15/00

Метки: пресс, прессования, сеносоломистых

...с поршнем, снабжен муфтой, установленной на валу кривошипа, и взаимодействующей с ней собачкой для остановки кривошипно- шатунного механизма и включения гидроцилиндра при крайнем переднемположении поршня.На фиг. 1 изображена схема предлагаемого пресса в процессе подпрессовки, вид сбоку; на фиг. 2 - то же, при прессовании.Пресс для прессования сеносоломистых материалов состоит из прессовальной камеры 1 с загрузочным окном 2, поршня 3 и кривошипно-ша 101520 тунного механизма 4 с кривошипом 5 и шатуном б, выполненным в виде гидроцилиндра. На налу 7 криношипношатунного механизма установлена муфта 8 для включения с выступом 9 и собачкой 10, для остановки кривошипно-шатунного механизма 4 и вклю"чения гидроцилиндра при крайнемпереднем...

Номер патента: 1039460

Опубликовано: 07.09.1983

Авторы: Лохов, Лукьянов, Михайлов, Сорокин, Трубецкой, Уральцев, Шкодин

МПК: A01F 25/00

Метки: корнеклубнеплодов, подготовки, хранению

...или также.точечными или линейными прижимами 17 5 ОДно 22 рабочей камеры 3 в месте сопряжения выполнено перфорированными снабжено перфорированной заслонкой 23, установленной снаружи перфо-рированного участка дна 22 с возмож-.ностью перемещения вдоль последнегов направлении продОльной оси камеры 3, причем порядок расположенияотверстий на заслонке 23 и перфорировавном участке дна 22, диаметротверстий и шаг между ними, направление хода и величина хода заслонкивыбраны из условия обеспечения вкрайних положениях максимального открытия или полного закрытия отверстийУстройство для вибромойки может быть 65 снабжено спиралью 24 с дополнительнымвиброприводом 25, установленным наосновании 1.Спираль 24 выполнена из двух цилиндрических...

Номер патента: 1039461

Опубликовано: 07.09.1983

Авторы: Лукьянов, Михайлов, Сорокин

МПК: A01F 25/00

Метки: корнеклубнеплодов, подготовки, хранению

...первой иэ кбторых корнеклубнеплоды помещают в воздушную среду, а навторой - в рабочую жидкость, причем 60на первой стадии рабочую жидкостьнепрерывно удаляют. Кроме того, корнеклубнеплоды подвергают дополнительным вибрационным колебаниям счастотой 50 - 100 Гц и амплитудой у 2 - 0,2 мм, причем дополнительныевибрационные колебания осуществляютсо сдвигом по Фазе по отношению косновным на 180 . При этом рабочуюжидкость дополнительно антисептируют,кроме того, целесообразно рабочуювжидкость обрабатывать в магнитномполе. Возможно также корнеклубнеплоды после мойки подвергать сушкеструями газообразного теплоносителятемпературой 50-70 С.Способ осуществляют следующим образом.Корнеклубнеплоды или им подобныепродукты после предварительного...

Номер патента: 1041067

Опубликовано: 15.09.1983

Авторы: Колтушкин, Колтушкина

МПК: A01F 12/18

Метки: молотильно-сепарирующее

...в радиальном относительно оси цилиндра направлении.Барабаны 3 выполнены с возможностью регулирования молотильного зазора, т. е.собствующая выделению зерна из колоса, Последующим барабаном 3 производится такое же действие, как и предыдущим барабаном 3, только в более энергичном режиме,50 55 Второй и третий блоки 5 барабанов 6 осуществляют деформации смятия, сдвига, излома и разрыва, которыми гарантировано расстояния между поверхностью деки 2и концами бичей 4.Дека 2 имеет боковину 10, которая закреплена на валу 11. Блоки 5 барабанов 6установлены на патрубке 7 посредствомштанг 12 и кольца 13 для осуществлениярегулирования молотильного зазора.Для последовательного увеличения воздействия рабочих органов на обмолачиваемую массу жесткость...

Номер патента: 1042663

Опубликовано: 23.09.1983

Авторы: Шуляков, Шулякова

МПК: A01F 7/06

Метки: аксиальное, молотильно-сепарирующее

...ротора.На чертеже изображено предлагаемое аксиальное молотильно-сепарирующее устройство, вид сбоку. Устройство включает корпус 1, состоящий из двух дек 2 и двух решет 3. В корпусе 1 размещены параллельно молотильный 4 и два сепарирующих 5 ротора, На внутренней стороне корпуса 1 закреплены спиральные ребра - направляющие 6, Снаружи корпуса 1 размещен кожух 7, нижняя часть которого снабжена окном 8 для отвода зерна. Для предотвращения попадания зерна на внешнюю поверхность дек над ними установлены отражающие козырьки 9. Подачу хлебной массы осуществляют транспортером 10 через загрузочное. окно 11, которое, предпочтительно, размещено в средней части устройства, а отвод соломы производят через выгрузочные окна 12, размещенные по...

Номер патента: 1042664

Опубликовано: 23.09.1983

Авторы: Бескопыльный, Вульфович, Кубарев

МПК: A01F 12/38

Метки: комбайна, молотилка

...яв. ляется в том, что гребельный ворошитель не обеспечивает достаточную сепарацию зерна на соломотрясе.Известна молотилка комбайна, содер. жащая молотильный аппарат, битер и клавишный соломотряс 2.Недостаток известной молотилки заключается в том, что гребенки не обеспечивают большую просеваемость зерна.Цель изобретения - увеличение производительности молотилки.Указанная цель достигается тем, что молотилка комбайна снабжена размещенными над соломотрясом секционно расположенными гребенчатыми пластинами, каждая секция которых имеет по крайней мере две гребенчатые пластины, подпружиненные в поперечном направлении одна относительно другой и имеющие привод в виде коленчатого вала. 2Для разделения обмолоченного вороха над битером установлен...

Номер патента: 1042665

Опубликовано: 23.09.1983

Авторы: Корсун, Ландсман, Осипов, Турабаев, Шабурян

МПК: A01F 12/44

Метки: малосыпучих, семян

...лотки 11.Недостатком данного устройстваявляется то, что оно малоэффективнопри неравномерной подаче вороха.Цель изобретения - повышениеэффективности очистки семян,Указанная цель достигается темчто устройство снабжено упругим,элементом,на который опирается входной конец решетки,а другой ее конецшарнирно закреплен на стенке канала.Со стороны загрузочного лоткаустановлена эластичная шторка, одинконец которой соединен с решеткой.На фиг, 1 схематически изображенопредлагаемое устройство для очисткималосыпуцих семян, общий вид,Устройство состоит из вентилятора1,вертикального воздушного канала 2,наклонной поддерживающей решетки 3,шарнира 4,пружины 5,опорного кронштейна б,лотка 7 загрузочного,разгрузочного лотка 8,шторки 9 крепления 10 шторки и...

Номер патента: 1042666

Опубликовано: 23.09.1983

Авторы: Бухаркин, Быков, Васильев, Голдович, Ковалев, Луценко

МПК: A01F 15/04

Метки: поршневого, пресс-подборщик, типа

...массе тюка небезопасно и сопровождается. непроизводительными затратами времении физических усилий, что снижает надежность выгрузки тюков иэ прессовальной камеры.Цель изобретения - повышение надежности выгрузки тюков иэ прессовапьной камеры.Указанная цель достигается тем,что пресс-подборщик поршневого типа,включающий установленные на рамепрессовальную камеру с днищем, внутри которой размещен поршень, спереди - подборщик и питатель, а сэадиустановленную на оси откидную стенкуи вязальный аппарат, при этом прессовальная камера снабжена валом созвездочками, кинематически связанным с осью, на которой установленаоткидная стенка, причем кинематическая связь имеет обгонную муфту, авал со звездочками размещен за прессовальной камерой под...

Номер патента: 1042667

Опубликовано: 23.09.1983

Авторы: Гришин, Сергеев, Суров

МПК: A01F 15/10

Метки: брикетного, механизм, пресса, прессующих, привода, роликов

...имеющей в плане. Форму многогранника и размещенной непосредственно над внутренней плоскос"45тью верхнего торца крышки.На фиг.1 схематично изображен предлагаемый механизм привода прессующихроликов брикетного пресса, разрез,вид сбоку; на фиг.2 - то же, в плане.50 667 1Механизм привода включает расположенный под прессовальной камеройредуктор 2 с вращающейся планшайбой 3, связанной посредством вертикальных осей ч с прессующими роликами . Между прессовальной камерой и. редуктором со стороны периферии планшайбы с зазором относительно нее установлена крышка 6, имеющая Форму кольца, вйешний край верхнего торца которого размещен на уровне нижней кромки кольцевой матрицы 7, Верхний торец крышки выполнен из трех концентрично расположенных...

Номер патента: 1042668

Опубликовано: 23.09.1983

Автор: Семенов

МПК: A01F 25/20

Метки: кормов, хранилище

...колес 25,механизма 26 привода и катков-трамбовщиков 27. Над рабочим органом для .распределения и выгрузки кормов вверхней части шахтообразователясмонтировано прикрепленное к нему приспособление для подачи кормов к упомянутому рабочему органу, которое.выполнено в виде кольцевой камеры 28с диаметрально противоположными окнами 29 в ее стенке, внутри которой3 1042668 4установлено лопастное колесо 30. При- упором 33, после чего лебедка выклювод последнего осуществляется от эуб- чается, Далее цикл формирования очецатой передачи 31, связанной с редук- редного и последующих. слоев кормов пр тором 32, На раме 20 закреплен упор расширяющемуся кольцу с соответствую 33, а на наружной поверхности шахто щим наклоном рабочего органа и его образователя...

Номер патента: 1042669

Опубликовано: 23.09.1983

Автор: Курочкин

МПК: A01F 29/00

Метки: грубых, измельчителя, кормов, орган, рабочий

...гребенки с рядом ножевых сегментов, установленных параллельно плоскости вращения режущихдисков 1и2 1,Недостатками этих устройств являются повышенный расход энергии,вызванный тем, что измельчение мате"риала происходит только в месте взаимодействия режущих. дисков и неподвижной гребенки противорежущего элемен"та и значительная часть энергии затрачивается на захват и деформацию 2 Орежущими дисками стеблей грубого корма и протаскивание их сквозь основную,.массу к месту измельчения и, вследствие этого, низкое качество измельчения. 25Цель изобретения - снижение энергоемкости процесса и повышение качества измельчения.Эта цель достигается тем, чтопротиворежущие элементы выполнены ввиде неподвижных дисков, установленных соосно с режущими...

Номер патента: 1042670

Опубликовано: 23.09.1983

Авторы: Кирпичников, Кривицкий, Кулаковский, Храпач

МПК: A01F 29/10

Метки: измельчителям, кормов, питатель, стебельчатых

...в плоскости, проходящей под тупым углом с к его образующей, расположенной в крайнем нижнемположении, в результате чего между. верхним основанием и стенкой воронки1 образуется камера 8 для загрузкикормов. Питатель подсоединен к измельчителю 9 стебельчатых кормов.При работе питателя подлежащие иэмельцению длинностебельчатые кормаподаются в камеру 8, где захватываются лопастью 4 вращающейся конуснойворонки 1 и перемещаются ею в сторонуиэмельчителя 9. Наличие внутри конусной воронки усеченного конуса с подпрессовывающей лопастью 6, распололоженной по винтовой линии, направленной навстречу винтовой линии захватывающей лопасти 4, способствуетнадежному захвату стеблей кормов,обеспечивает их эфФективнфю йодпрес-совку и равномерную подачу в...

Номер патента: 1044238

Опубликовано: 30.09.1983

Авторы: Кузьмин, Чурюмов

МПК: A01F 12/44

Метки: зерна, сепаратор

...чего изменя-55 ется их траектрпя движения, что приводит к попаланиго примесей в желоб для зерна. Цель изобретения - упрощение конструкции и повышение эффективности сепарации,Поставленная цель достигается тем, чтоювоздуховод выполнен в виде полон оси расположенных за участком обратнойкривизны прижимных валиков, а щель,воздуховода направлена в сторону сборника примесей,На фиг, 1 схематично изображен сепа ратор зерна, поперечный разрез; на фиг, 2 - воздуховод.Сепаратор содержит цилиндр 1, внутри которого вдоль его поверхности расположены бесконечная эластичная лента 2 с отверстиями для прохода мелкой фракции, нажимной валик 3, прижимные валики 4, размещенные по краям ленты 2, Нажимной валик 3 установлен между цилиндром 1 и лентой...
