Устройство для валки деревьев

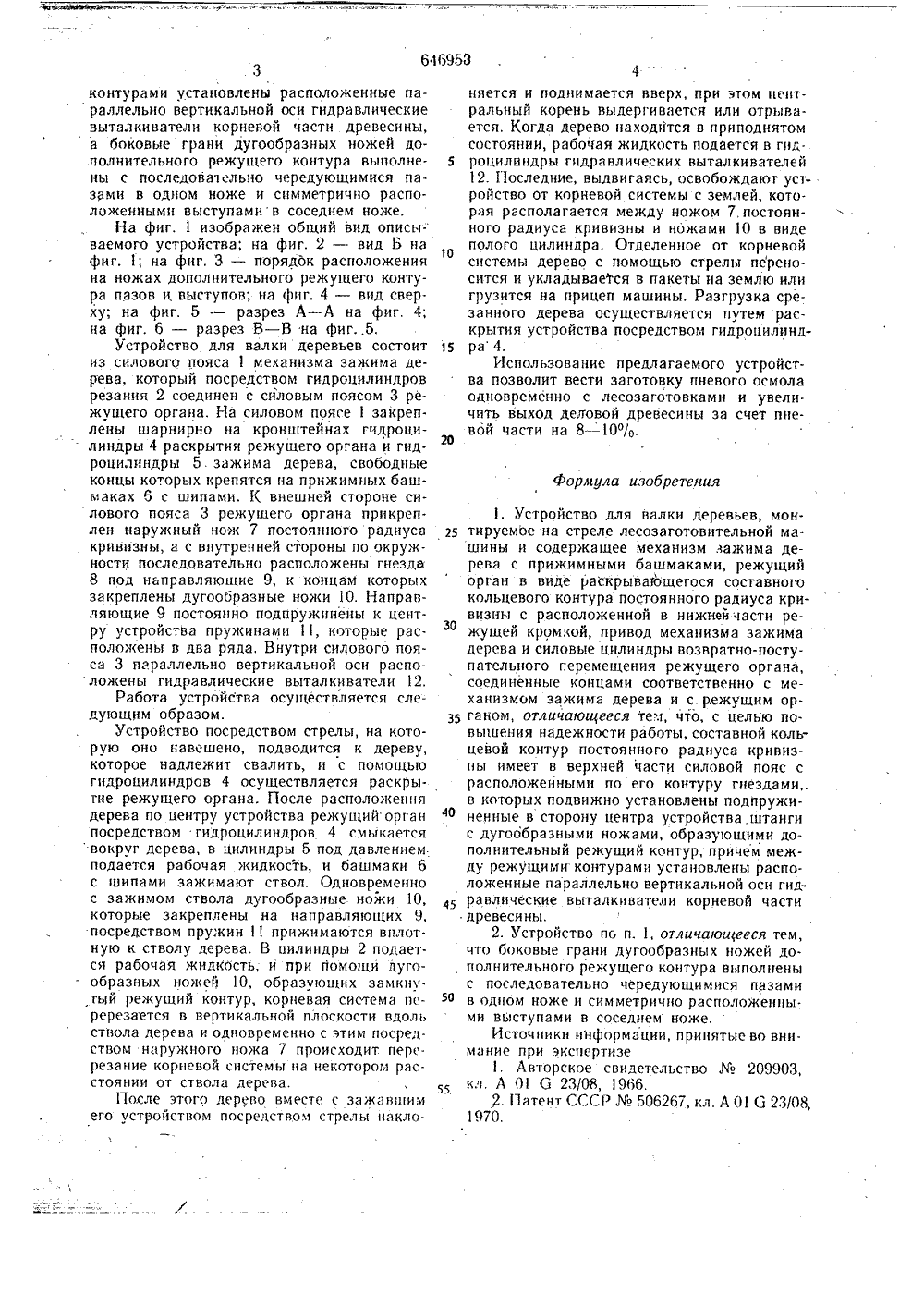

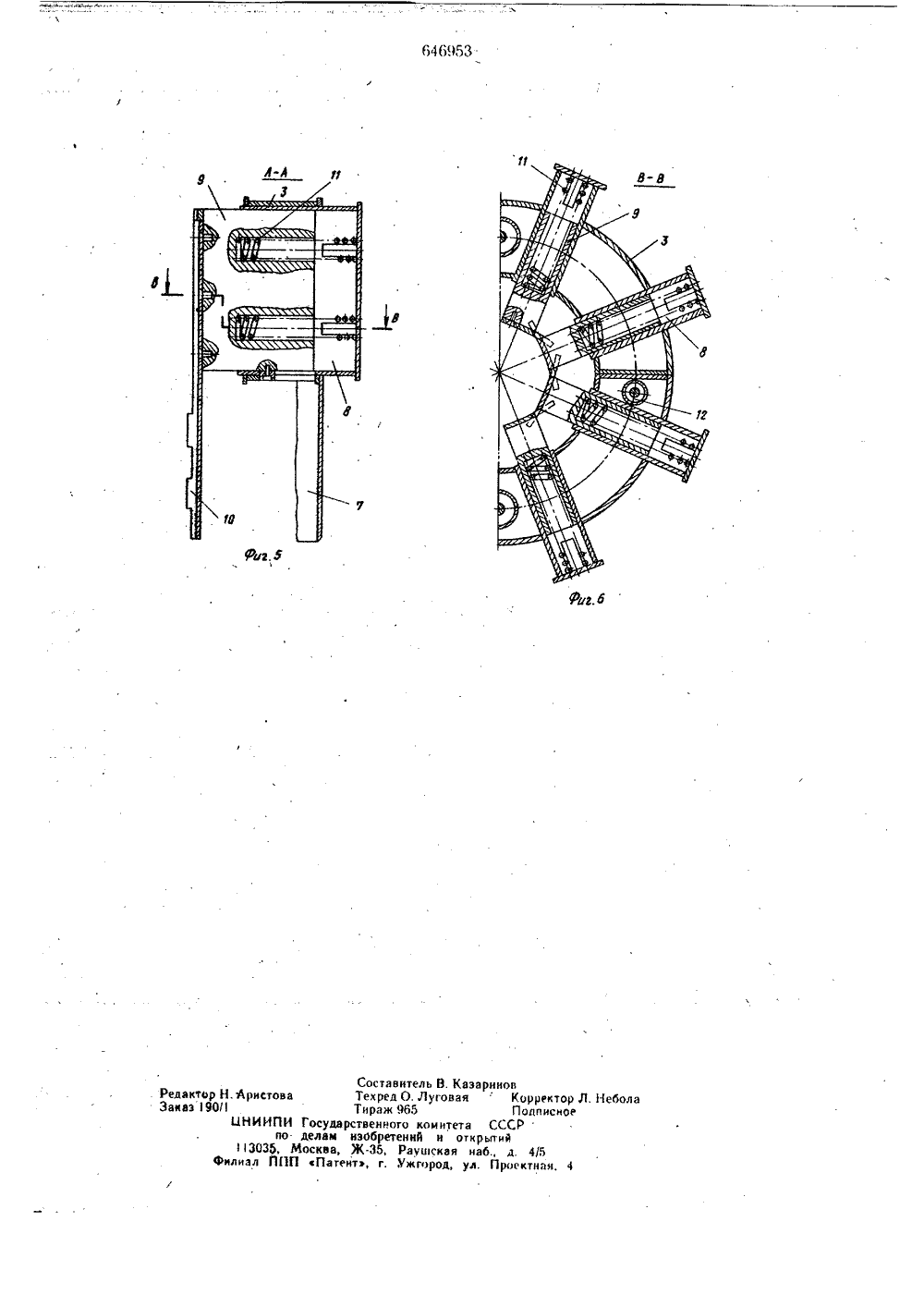

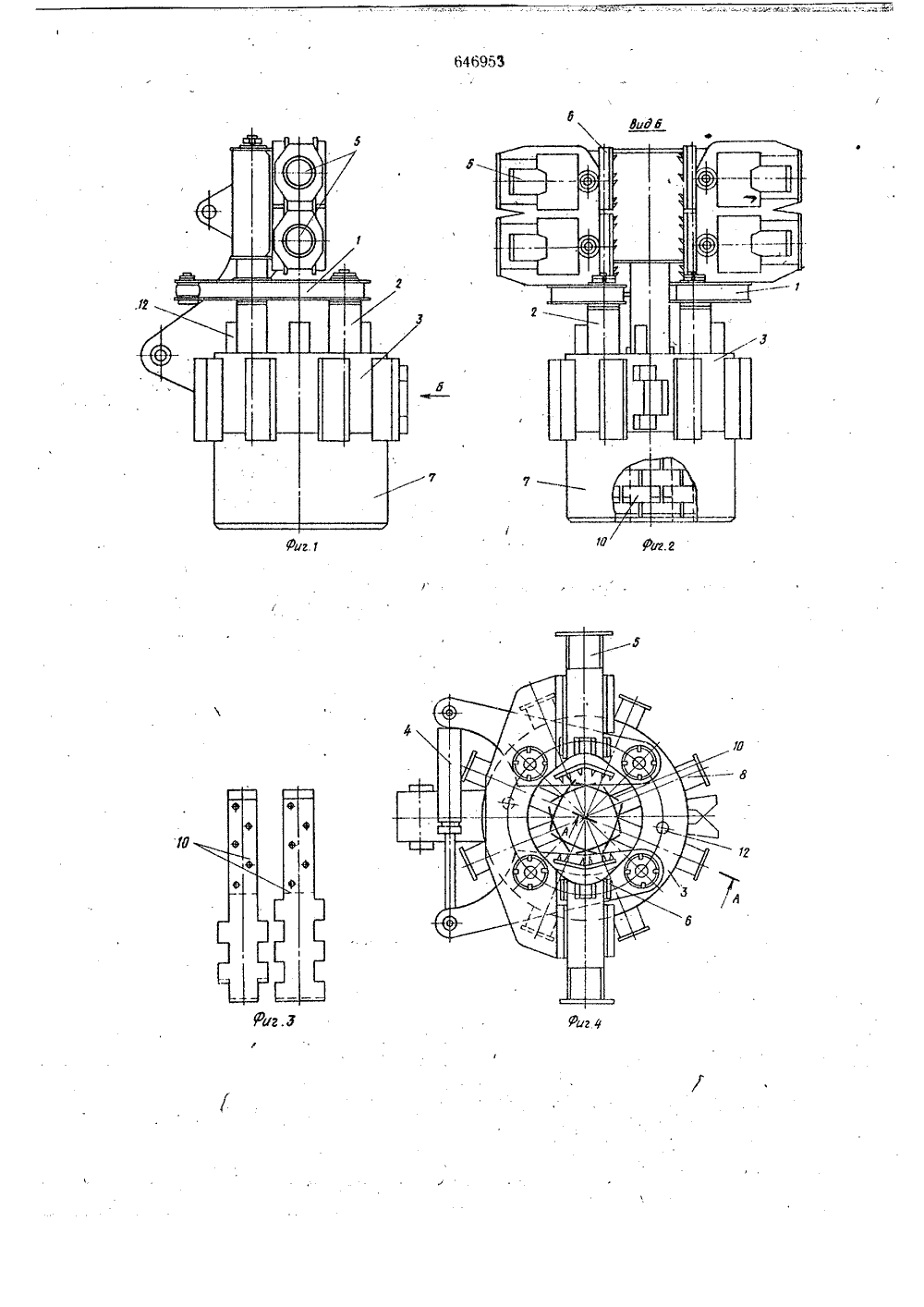

(22) Заявлено 04. 01. 77(21) 244053с присоединением заявки Мо 15 Государственный комитет СССР оо делам изоорвтений и открытий. А; Таубер Московский лесотехнический институт(54) УСТРОЙСТВО ДЛЯ ВАЛКИ ДЕРЕВЬЕВ 1Изобретение относится к устройствам для валки деревьев и может быть использовано в лесной промышленности в составе технологического оборудования лесозаготовител ьных машинИзвестно устройство для валки деревьев, монтируемое на стреле лесозаготовительной машины и содержащее механизм зажима де. рева с прижимными башмаками, режущий орган в виде раскрывающегося составного . кольцевого контура постоянного радиуса кривизны с расположенной в нижней части режущей кромкой, привод механизма зажима дерева и силовые цилиндры возвратно-поступательного перемещения режущего органа, соединенные концами соответственно с механизмом зажима дерева и с режущим органом 1.Известцое устройство не обеспечивает обрезания всей полезной части корневой системы дерева в отдельном виде для переработки, например ца пневый осмол, так как режущий нож имеет постоянный диаметр, что в свою очередь снижает качество работы устройства.Наиболее близким техническим решениемк избрстецию является устройств для перерезании кришкой системы дерева; мцти 2руемое на стреле лесозаготовительной машины и содержащее механизм зажима дерева, соединенный при помощи силовых цилиндров с приспособлением для перереза.ния коряевой системы, выполненным в видесоставного кольцевого контура с расположенной в нижней части режущей кромкой иснабженным опорной плитой и цепной пилой для поперечного перерезания дерева,при этом плита выполнена с жестко прикрепленным к ней.криволинейным ножом, а кольтО цевой контур выполнен в виде цепных ноже.вых поясов, снабженных натяжным приспособлением 2.Недостаток указанного устройства заклю, чается в том, что оно сложно по конструкции и в связи с этим имеет низкую надежность в работе.Целью изобретения является повышениенадежности работы устройства.Для этого составной кольцевой контурпостоянного радиуса кривизны имеет в верх 20 ней части силовой пояс с расположенными,по его контуру гнездами, в которых подвижно установлены подпружиненць 1 е в сторонуцентра устройства штанги с дугообразныминожами, образуюгцими дополцительцьй режущий контур, причем между режушими646953 5 10 15 20 формула изобретения 25 40 45 древесины,50 55 Г контурами установлены расположенные параллельно вертикальной оси гидравлические выталкиватели корневой части древесины, а боковые грани дугообразных ножей дополнительного режущего контура выполнены с последова 1 ельцо чередующимися пазами в одном ноже и симметрично расположенными выступами в соседнем ноже.На фнг. 1 изображен общий вид описываемого устройства; на фиг. 2 - вид Б на фиг. 1; на фиг. 3 - порядок расположения на ножах дополнительного режущего контура пазов и, выступов; на фиг. 4 - вид сверху; на фиг. 5 - разрез А - А на фиг. 4; на фиг. 6 - разрез В - В на фиг 5,Устройство для валки деревьев состоит из силового поясамеханизма зажима дерева, который посредством гидроцилиндров резания 2 соединен с силовым поясом 3 режущего органа, На силовом поясе 1 закреплены шарнирно на кронштейнах гидроцилиндры 4 раскрытия режущего органа и гидроцилиндры 5. зажима дерева, свободные концы которых крепятся на прижимных башмаках 6 с шипами. К внешней стороне силового пояса 3 режущего органа прикреплен наружный нож 7 постоянного радиуса кривизны, а с внутренней стороны по окружности последовательно расположены гнезда 8 под направляющие 9, к концам которых закреплены дугообразные ножи 10. Напра вляющие 9 постоянно подпружинены к центру устройства пружинами 11, которые расположены в два ряда, Внутри силового пояса 3 параллельно вертикальной оси расположены гидравлические выталкцватели 12,Работа устройства осуществляется следующим образом.Устройство посредством стрелы, на которую оно навешено, подводится к дереву, которое надлежит свалить, и с помощью гцдроцилиндров 4 осуществляется раскрытие режущего органа, После располокения дерева по центру устройства режущий. орган посредством гидроцилицдров 4 смыкается вокруг дерева, в цилиндры 5 под давлением подается рабочая жидкость, и башмаки 6 с шипами зажимают ствол, Одновременно с зажимом ствола дугообразные ножи 10, которые закреплены на направляющих 9, посредством пружин 11 прижимаются вплотную к стволу дерева. В цилиндры 2 подается рабочая жидкость, и при помощи дугообразных ножей 10, образу 1 ощих замкну. тцй режущий контур, корневая система псререзается в вертикальной плоскости вдоль ствола дерева и одновременно с этим посредством наружного ножа 7 происходит перерезание корневой системы ца некотором расстоянии от ствола дерева.После этого дерево вместе с зажавшим его устройством посредством стрелы наклоняется и поднимается вверх, при этом центральный корень выдергивается или отрывается. Когда дерево находится в приподнятом состоянии, рабочая жидкость подается в гцдроцилицдры гидравлических выталкивателей 12. Последние, выдвигаясь, освобождают устройство от корневой системы с землей, которая располагается между ножом 7, постоянного радиуса кривизны и ножами 10 в виде полого цилиндра, Отделенное от корневой системы дерево с помощью стрелы переносится и укладывается в пакеты ца землю или грузится на прицеп машины. Разгрузка срезанного дерева осуществляется путем раскрытия устройства посредством гидроцилиндра 4.Использование предлагаемого устройства позволит вести заготовку пневого осмола одновременно с лесозаготовками и увеличить выход деловой древесины за счет пцевой части на 8 - 10/,.. Устройство для валки деревьев, монтируемое на стреле лесозаготовительной машины н содеркащее механизм зажима дерева с прижимными башмаками, режущий орган в виде раскрывающегося составного кольцевого контура постоянного радиуса кривизны с расположенной в нижцец части режущей кромкой, привод механизма зажима дерева и силовые цилиндры возвратно-поступательного перемещения режущего органа, соединенные концами соответственно с механизмом зажима дерева и с режущим орз 5 ганом, отличающееся тем, что, с целью повьшения надежности работы, составной кольцевой контур постоянного радиуса кривизны имеет в верхней части силовой пояс с расположенными по его контуру гнездами в которых подвижно установлены подпружиненные в сторону центра устройства штанги с дугообразными ножами, образующими дополнительный режущий контур, причем между режущими контурами установлены расположенные параллельно вертикальной оси гидравлические выталкиватели корневой части 2. Устройство по п. 1, отличающееся тем,что боковые грани дугообразных ножей до. полнительного режущего контура выполнены с последовательно чередующимися пазами в одном ноже и симметрично расположенны ми выступами в соседнем ноже,Источники информации, принятые во внимание при экспертизе1, Авторское свидетельство209903,кл. А 01 6 23/08, 1966.2. Патент СССР506267, кл. А О 6 23/08,1970.646953 г сто фили Редактор Н.АЗаказ 190/0 ИИПИ Государ по делаю 3035, Москва,л ЙПП Пате
