Устройство для срезания деревьев

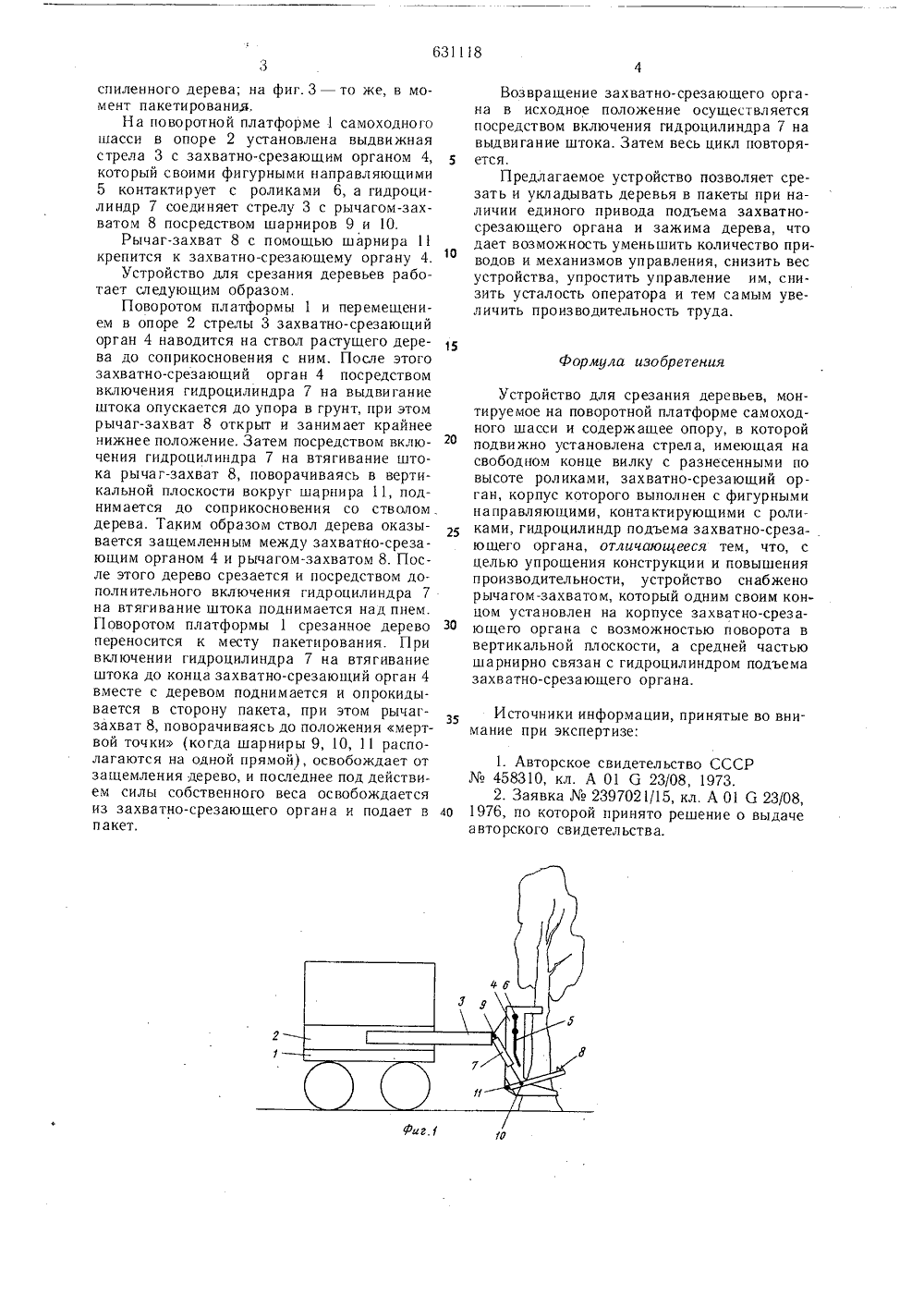

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Соцмапмстмчесеа Республикии 631118 ВТЖ СКОМУ СВИДИТВЛЬСТВМ ополннтельное к авт. свид-ву)М, Кл. А 016 23 оединеннем заявка М -аеидарстееииай иамитет Севатв Мииистров ССС иа делам изобретеиий и атирмтий(43) Опубликовано 05.11,78 Бюллетень Ж 4 (4) Дата опубликования опнсания 0.10.7 Н. Д. Учакин, В. С. Кругов, Б. В. Попо М. А. Барман и В. Е. Королев(72) Авторы изобретен Центральный научно-нсследовательс онструкторский институт механи лесной промышленности кнй н проектнони и энергетики(71) Заявите 4) УСТРОЙСТВО ДЛЯ СРЕЗАНИЯ ДЕРЕВ упрощение конструк водитель ности труда ляемости оператора ества приводОв и ме тройством в процесЦель изобретения - ции и повышение произ за счет снижения утом путем уменьшения колич ханиэмов управления ус се работы. ройство снабый одним сво.усе захватно- остью повороа срелней дроцилиндром органа. Это достигается те жено рычагом-за хвато им концом установлен срезающего органа с та в вертикальной п частью шарнирно свя подъема захватно-сре м, что уст м, котор на кори возможн лоскости зан с ги зающего Изобретение относится к устройствам для срезания деревьев и может быть использовано в лесной промышленности.Известно устройство для срезания деревьев,моитируемое на поворотной платформе самоходного шасси и содержащее опору,Ю5 в которои подвижно установлена стрела с захватно-срезающим органом, имеющим отдельные гидроприводы для осуществления подъема захватно-срезающего органа, его наклона и захвата дерева, подлежащего валке 11.10Недостатки указанного устройства заключаютси в сложности конструкции, наличии значительного количества гидроприводов и механизмов управления им в процессе работы, и, как следствие этого, - снижение про 5 иэводительности.Наибол:.е близким техническим решением к изобретению является устройство для срезания деревьев, монтируемое на поворотной платформе самоходного шасси и содержащее опору, в которой подвижно установлена стрела, имеющая на свободном конце вилку с разнесенными по высоте роликами, захватно-срезающий орган, корпус которого выполнен с фигурными направляющими, контактирующими с роликами, а для захвата, срезания и подъема деревьев предусмотрены отдельно управляемые гидроириводы 2.Недостаток указанного устройства заклю. чается в наличии значительного количества гидропри волов и механизмов управления устройством в процессе работы, что приводит к переутомляемости оператора, а следовательно, к снижению производительности труНа фиг. 1 схематически изображено устройство в момент начала пиления, общий вид; на фиг. 2 - то же, в момент иолъемаспиленного дерева; на фиг. 3 - то же, в момент пакетирования.На поворотной платформе 1 самоходногошасси в опоре 2 установлена выдвижнаястрела 3 с захватно-срезающим органом 4,который своими фигурными направляющими5 контактирует с роликами 6, а гидроцилиндр 7 соединяет стрелу 3 с рычагом-захватом 8 посредством шарниров 9 и 10.Рычаг-захват 8 с помощью шарнира 11крепится к захватно-срезающему органу 4.Устройство для срезания деревьев работает следующим образом,Поворотом платформы 1 и перемещением в опоре 2 стрелы 3 захватно-срезающийорган 4 наводится на ствол растущего дерева до соприкосновения с ним. После этогозахватно-срезающий орган 4 посредствомвключения гидроцилиндра 7 на выдвиганиештока опускается до упора в грунт, при этомрычаг-захват 8 открыт и занимает крайнеенижнее положение. Затем посредством включения гидроцилиндра 7 на втягивание штока рычаг-захват 8, поворачиваясь в вертикальной плоскости вокруг шарнира 11, поднимается до соприкосновения со стволом.дерева, Таким образом ствол дерева оказывается защемленным между захватно-срезающим органом 4 и рычагом-захватом 8. После этого дерево срезается и посредством дополнительного включения гидроцилиндра 7на втягивание штока поднимается над пнем.Поворотом платформы 1 срезанное дерево 30переносится к месту пакетирования. Привключении гидроцилиндра 7 на втягиваниештока до конца захватно-срезающий орган 4вместе с деревом поднимается и опрокидывается в сторону пакета, при этом рычагзахват 8, поворачиваясь до положения мертвой точки (когда шарниры 9, 10, 11 располагаются на одной прямой), освобождает отзащемления дерево, и последнее под действием силы собственного веса освобождаетсяиз захватно-срезающего органа и подает в 40п акет. Возвращение захватно-срезающего органа в исходное положение осуществляется посредством включения гидроцилиндра 7 на выдвигание штока, Затем весь цикл повторяется,Предлагаемое устройство позволяет срезать и укладывать деревья в пакеты при наличии единого привода подъема захватносрезающего органа и зажима дерева, что дает возможность уменьшить количество приводов и механизмов управления, снизить вес устройства, упростить управление им, снизить усталость оператора и тем самым увеличить производительность труда.Формула изобретенияУстройство для срезания деревьев, монтируемое на поворотной платформе самоходного шасси и содержащее опору, в которой подвижно установлена стрела, имеющая на свободном конце вилку с разнесенными по высоте роликами, захватно-срезающий орган, корпус которого выполнен с фигурными направляющими, контактирующими с роликами, гидроцилиндр подъема захватно-срезаю щего органа, отличающееся тем, что, с целью упрощения конструкции и повышения производительности, устройство снабжено рычагом-захватом, который одним своим концом установлен на корпусе захватно-срезающего органа с возможностью поворота в вертикальной плоскости, а средней частью шарнирно связан с гидроцилиндром подъема захватно-срезающего органа.Источники информации, принятые во внимание при экспертизе:1. Авторское свидетельство СССРМо 458310, кл, А 01 б 23/08, 1973.2. Заявка Мо 2397021/15, кл. А 01 6 23/08,1976, по которой принято решение о выдачеавторского свидетельства.631118 Фиг Составитель В. КазариновТехред О. Луговая Корректор В. Сердюк Тираж 706 Подписное елактор Н. Тимо Заказ 6226/4 ствениделам ск илиал ППП ИИПИ Госудпо113035,ого комитета Сизобретений и Ж, Раушск Патент, г. Ужг вета Министров СССоткрытийя на 6., д. 4/5род, ул. Проектная,
