Устройство для направленной валки подпиленных деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 643066
Автор: Виктор
Текст

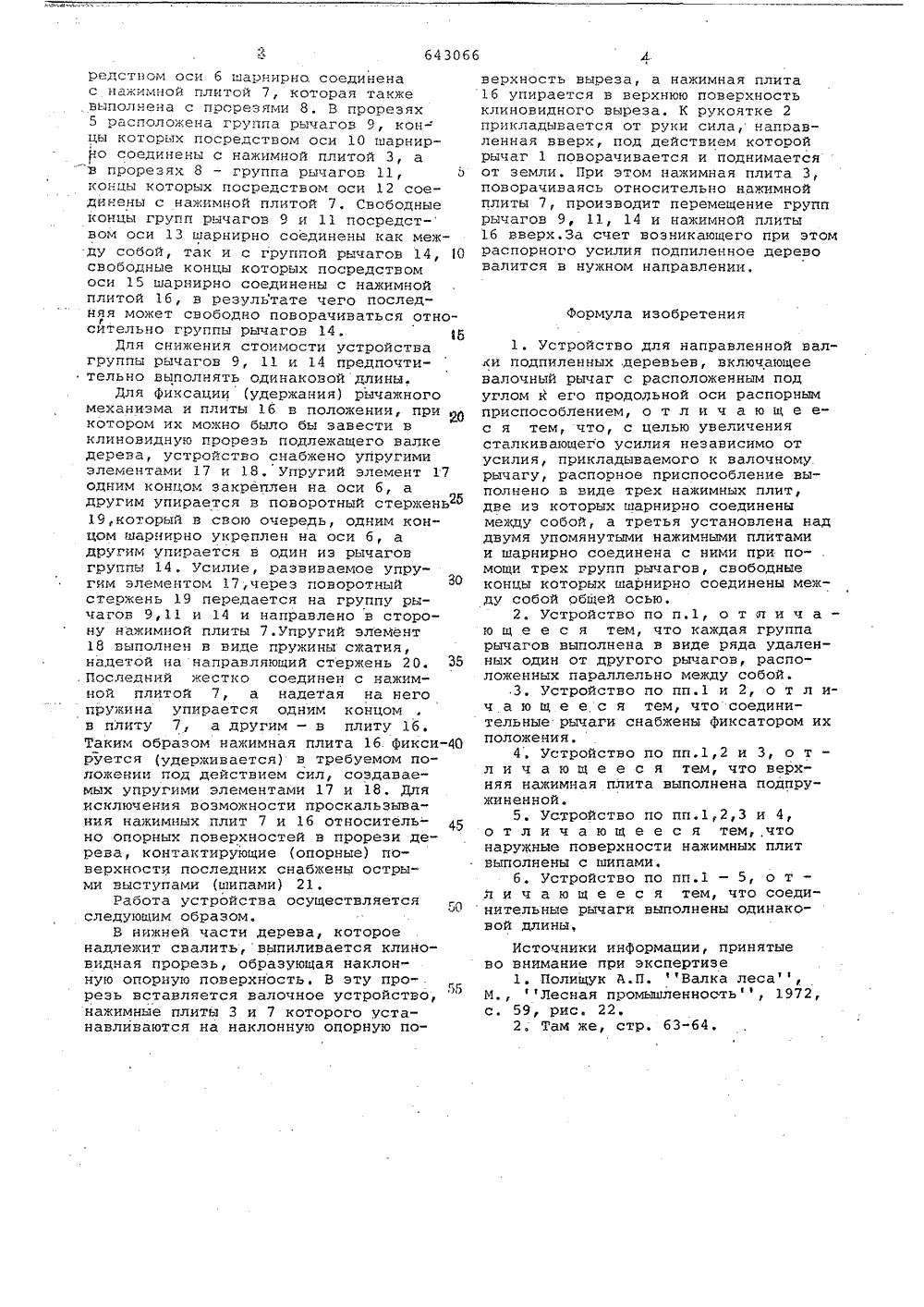

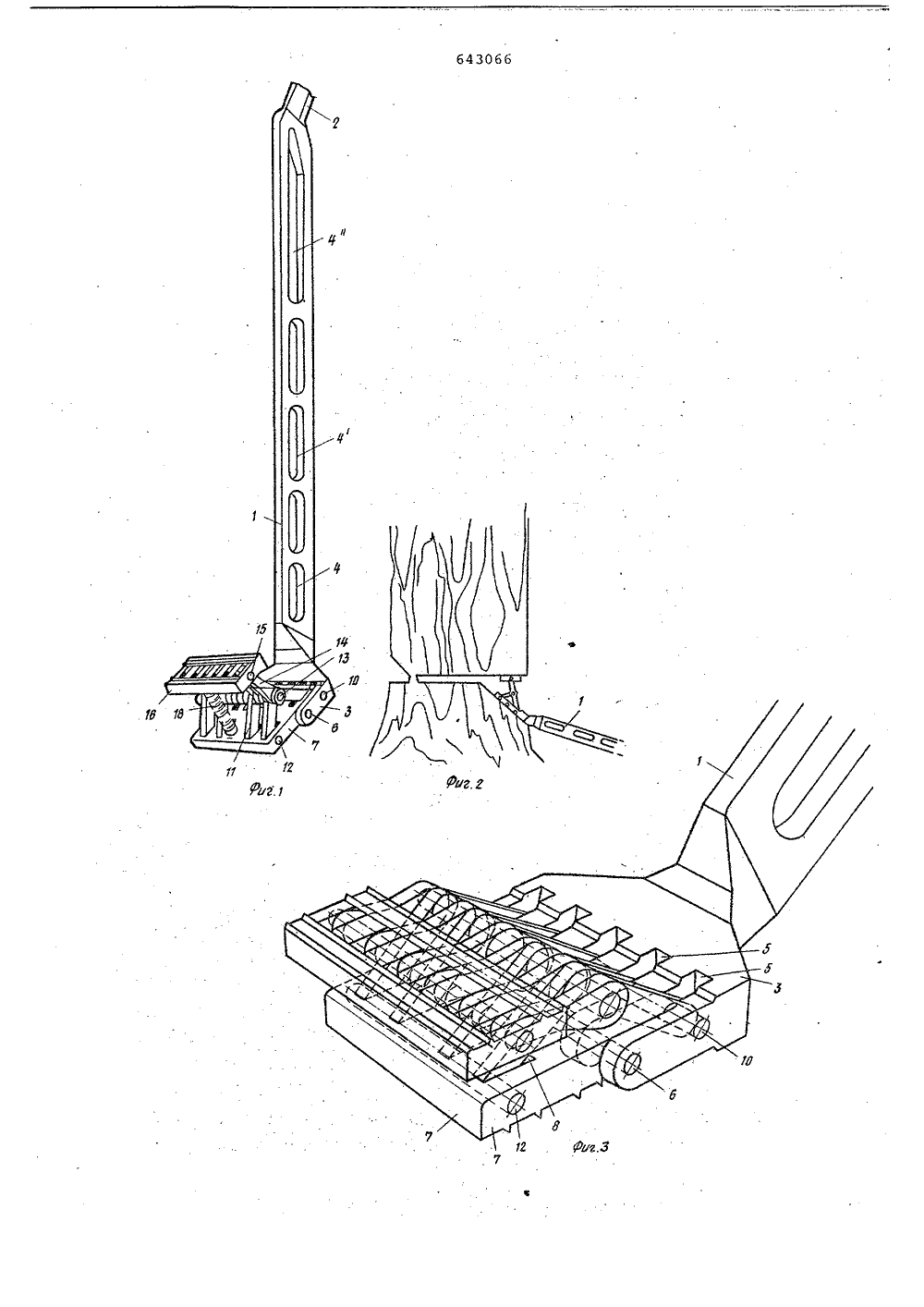

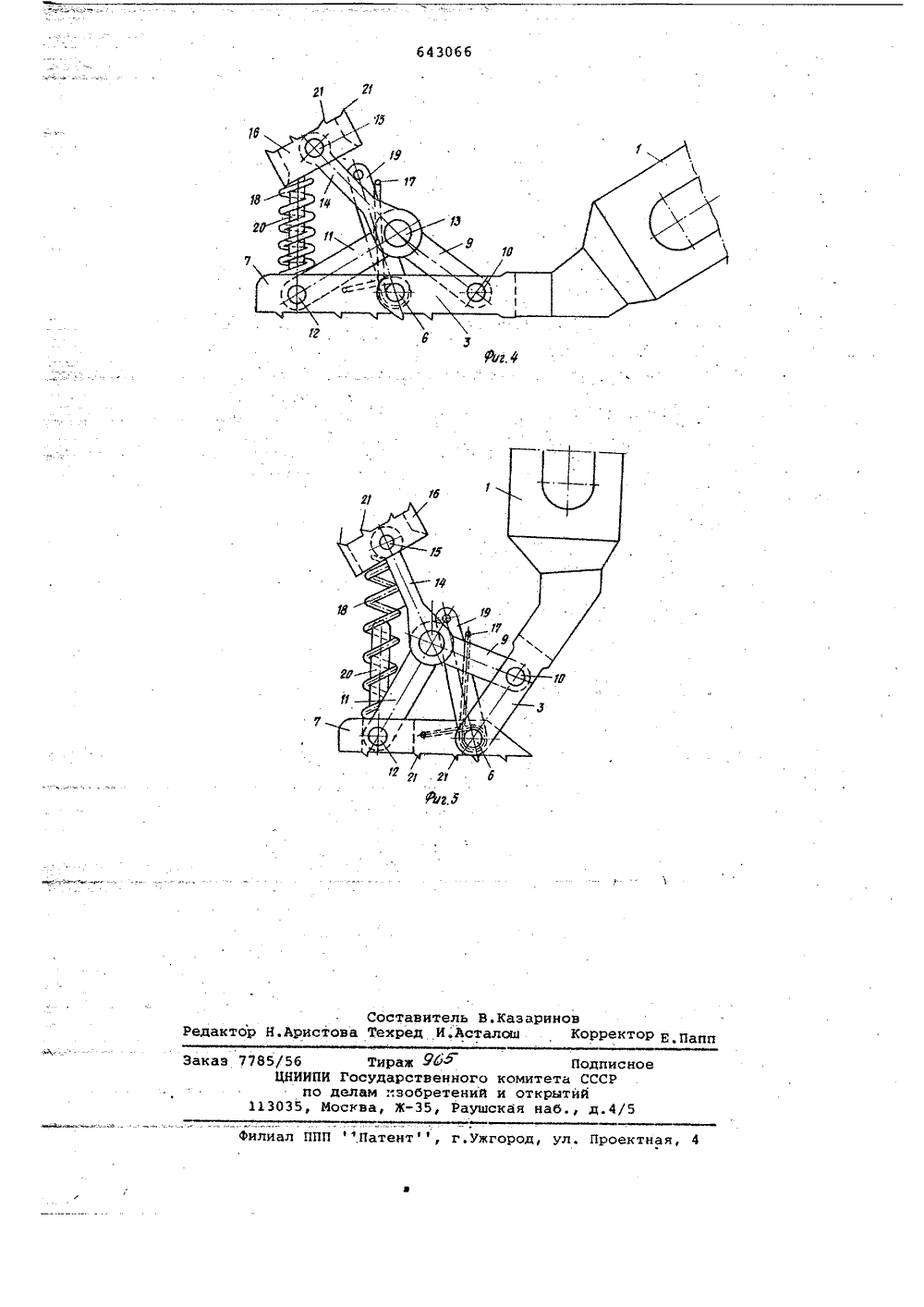

643066 Формула изобретения редством оси 6 шарнирно. соединенас нажнмной плитой 7 которая такжевыполнена с прорезями 8. В прорезях5 расположена группа рычагов 9, кон-цы которых посредством оси 10 шарнирно соединены с нажимной плитой 3, ав прорезях 8 - группа рычагов 11,концы которых посредством оси 12 соединены с нажимной плитой 7. Свободныеконцы групп рычагов 9 и 11 посредст-вом оси 13 шарнирно соединены как между собой, так и с группой рычагов 14, (Освободные концы которых посредствомоси 15 шарнирно соединены с нажимнойплитой 16, в результате чего последняя может свободно поворачиваться относйтельно группы рычагов 14,(БДля снижения стоимости устройствагруппы рычагов 9, 11 и 14 предпочтительно выполнять одинаковой длины.Для Фиксации (удержания) рычажногомеханизма и плиты 16 в положении, при 0котором их можно было бы завести вклиновидную прорезь подлежащего валкедерева, устройство снабжено упругимиэлементами 17 и 18. Упругий элемент 17одним концом закреплен на оси 6, адругим упирается в поворотный стержень 219,который в свою очередь, одним концам шарнирно укреплен на оси 6, адругим упирается в один из рычаговгруппы 14. Усилие, развиваемое упругим элементом 17,через поворотныйстержень 19 передается на группу рычагов 9,11 и 14 и направлено в сторону нажимной плиты 7.упругий элемент18 выполнен в виде пружины сжатия,надетой на направляющий стержень 20. 35. Последний жестко соединен с нажимной плитой 7, а надетая на негопружина упирается одним концомв плиту 7, а другим - в плиту 16.Таким образом нажимная плита 16. икси руется (удерживается) в требуемом положении под действием сил, создаваемых упругими элементами 17 и 18, Дляисключения воэможности проскальзывания нажимных плит 7 и 16 относитель-но опорных поверхностей в прорези дерева, контактирующие (опорные) поверхности последних снабжены острыми выступами (шипами) 21,Работа устройства осуществляетсяО 1.следующим образом.В нижней части дерева, котороенадлежит свалить, выпиливается клиновидная прорезь, образующая наклонную опорную поверхность. В эту про-.резь вставляется валочное устройство,нажимные плиты 3 и 7 которого устанавливаются на наклонную опорную поверхность выреза, а нажимная плита16 упирается в верхнюю поверхностьклиновидного выреза. К рукоятке 2прикладывается от руки сила, направленная вверх, под действием которойрычаг 1 поворачивается и поднимаетсяот земли. При этом нажимная плита 3,поворачиваясь относительно нажимнойплиты 7, производит перемещение группрычагов 9, 11, 14 и нажимной плиты16 вверх.За счет возникающего при этомраспорного усилия подпиленное деревовалится в нужном направлении. 1. Устройство для направленной валки подпиленных деревьев, включающеевалочный рычаг с расположенным подуглом к его продоЛьной оси распорнымприспособлением, о т л и ч а ю щ е ес я тем, что, с целью увеличениясталкивающего усилия независимо отусилия, прикладываемого к валочномурычагу, распорное приспособление выполнено в виде трех нажимных плит,две из которых щарнирно соединенымежду собой, а третья установлена наддвумя упомянутыми нажимными плитамии шарнирно соединена с ними при по- .мощи трех групп рычагов, свободныеконцы которых шарнирно соединены между собой общей осью,2. Устройство по п.1, о т л и ч а -ю щ е е с я тем, что каждая группарычагов выполнена в виде ряда удаленных один от другого рычагов, расположенных параллельно между собой.3. Устройство по пп1 и 2, о т л ич а ю щ е е с я тем, что соединительные рычаги снабжены Фиксатором ихположения.4. Устройство по пп.1,2 и 3, о тл и ч а ю щ е е с я тем, что верхняя нажимная плита выполнена подпружиненной.5. Устройство по пп.1,2,3 и 4,о т л и ч а ю щ е е с я темчтонаружные поверхности нажимных плитвыполнены с шипами.6. Устройство по пп.1 - 5, о т -л и ч а ю щ е е с я тем, что соединительные рычаги выполнены одинаковой длины,Источники информации, принятыево внимание при экспертизе1. Полищук А.П. Валка лесаф,М., Лесная промышленность, 1972,с. 59, рис. 22.2. Там же, стр, 63-64,Тираж УбГосударственногедам:зобретекисква, Ж, Раущ Подписнокомитета СССРи открытийкая наб., д.4/5
СмотретьЗаявка
2175706, 30.09.1975
ВИКТОР АНДЖЕЛО ДАШКЬЮ
МПК / Метки
МПК: A01G 23/08
Метки: валки, деревьев, направленной, подпиленных
Опубликовано: 15.01.1979
Код ссылки
<a href="https://patents.su/4-643066-ustrojjstvo-dlya-napravlennojj-valki-podpilennykh-derevev.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для направленной валки подпиленных деревьев</a>
