156971

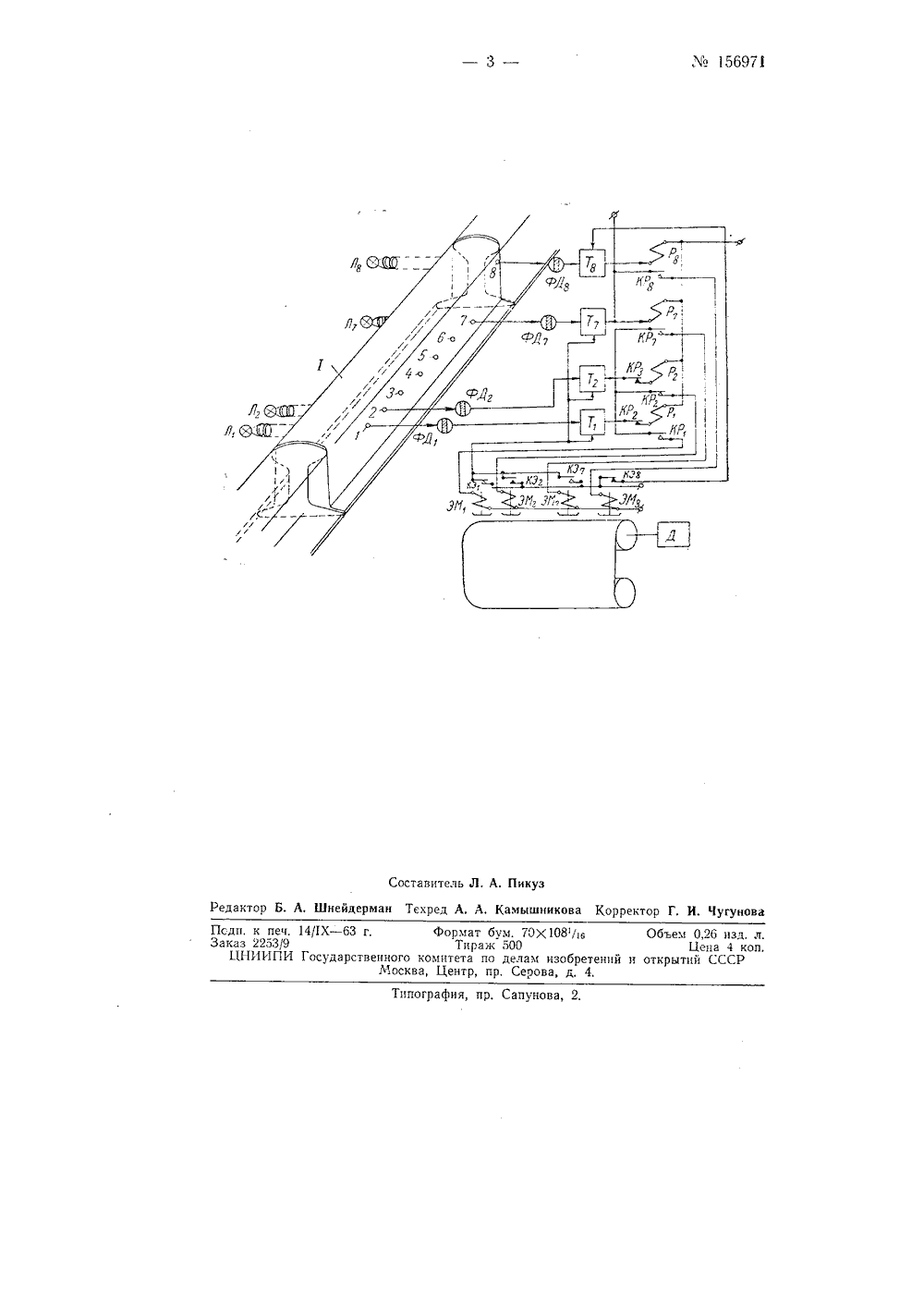

.;/ , г Псдпнсчия груптга Лт 1 82 И, М. Золотников, И. И, Трилесник и М. Г, Фридман ФОТОЭЛЕКТРИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПРОКАТА КОЛЕСНЪХ ПАР ЖЕЛЕЗНОДОРОЖНОГО ПОДВИЖНОГО СОСТАВАЗаявлено 22 марта 1962 г. за Лов 770773/27-11 в Комитет ио делам изобретений и открытий при Совете Министров СССР Опубликовано в Боллетене изобретений и товарных знаков Лв 17 за 1963 г.И 1 звестны фотоэлектрические устройства, используемые для измерительных це;ей на железнодорожном транспорте и состоящие из освети-.еля, уста говленного по одну сторону рельса, фотоэлементов, размещенных по другую сторону рельса, и регистрирующих приборов.Отличие описываемого устройства в том, что рельс, расположенный между осветителем и фотоэлементами, выполнен в виде вставки. Во вставке имеется ряд попереч 11 ых отверстий, расположенных так, что их оси находятся в плоскости, наклонной к горизонтали. Против этих отверстии расположены фотоэлементы, передающие импульсы на приборы, записывающие прокат колесных пар. Кроме того, в этой же вставке размещено отверстие, у которого расположен фотоэлемент, передающий импульсы на прибор, ведущий счет колесных пар (по порядку, начиная от головы состава). Импульсы возникают при перекрытии отверс ии ребордой колеса.Такое конструктивное выполнение устройства позволяет определять прокат колесных пар во время движения состава.На чертеже изображена принципиальная схема описываемого фотоэ еь 1 рического устройства для определения проката колесных пар железнсдорожного подвижного состава,На стыке двух рельс установлена вставка У, снабженная поперечными отверстиями 1, 2, 3, 4, 5, 6 и 7. Оси отверстий расположены в наклонной к горизонтали плоскости и находятся на расстоянии 0,25 - 0,5 мл дру от друга по вертикали. Причем верхнее отверстие разме156971щепо от головки рельса на расстоянии, равном или несколько ббльшим высоте реоорды колеса.Кроме того, имеется отверстие 8, которое расположено от головки рельс на расстоянии, меньшем высоты реборды колеса.По одну сторону вставки установлены осветители Л Л Л;, Лв, по другую сторону вставки - фотоэлементы ФД, ФД 2Д 7 ФД 8Фотоэлементы (фотодиоды) включены на вход соответствующей триггерной схемы Т Т, Т-Т, на полупроводниковых триодах. На выходе триггерных схем включены соответственно электромагнитные реле Рь РР;, Р 8, управляющие работой электромагнитов ЗМ ЗМ, ЭМ-ЭМ 8 регистрирующих, приборов,Работа устройства показана на следующем примере.При прохождении по вставке колеса, имеющего прокат, ребордой колеса будут перекрыты отверстия 1 и 2. Фотодиоды ФД, и ФД. перестанут освещаться, на триггеры Т, и Т, .поступит импульс, включив реле Ри Р. Реле Р, сработав, разомкнет нормально замкнутую контактную пару КР., выключив тем самым реле Р,. Таким образом, после прохождения колесом рельсовой вставки сработает только электромагнит ЭМ 2 и зарегистрирует величину проката данного колеса.Одновременно будет проставлен порядковый номер колесной пары от головы поезда электромагнитом ЗМ 8, срабатывающим при прохождении каждой колесной пары, так как отверстие О перекрывается всеми ребордами проходящих колес и импульсы от ФД, через Р будут передаваться ЭМ 8.Предмет изобретенияФотоэлектрическое устройство для определения проката колесных пар железнодорожного подвижного состава, состоящее из осветителя, установленного по одну сторону рельса, фотоэлементов, размещенных пс другую сторону рельса, и регистрирующих приборов, о т л и ч а ющ ееся тем, что, с целью определения проката во время движения состава, рельс, расположенный между осветителем и фотоэлементами, выполнен в виде вставки, снабженной поперечными отверстиями с осями, находящимися в плоскости, наклонной к горизонтали, через которые проходит световой поток от осветителя к фотоэлементам, подающим возникающие при перекрытии отверстий ребордой колеса импульсы на приборы, регистрирующие прокат, и отверстием, против которого расположен фотоэлемент, передающий импульсы на прибор, ведущий счет колесных пар в составе.М 156971 Составитель Л. А. П Шнейдерман Техред А, А. Камышникова Корректор Г. И. Чугунов едакт ете Типография, пр, Сапунова, 2,Псдп, к печ, 14/1 Х - 63 гЗаказ 2253/9ЦНИИПИ Государств Формат бум. 70 Х 108 Тираж 500 комитета по делам изо ва, Центр, пр, Серова, Объем 0,26 изд. л. Цена 4 коп. й и открытий СССР
