Система питания для двигателя внутреннего сгорания

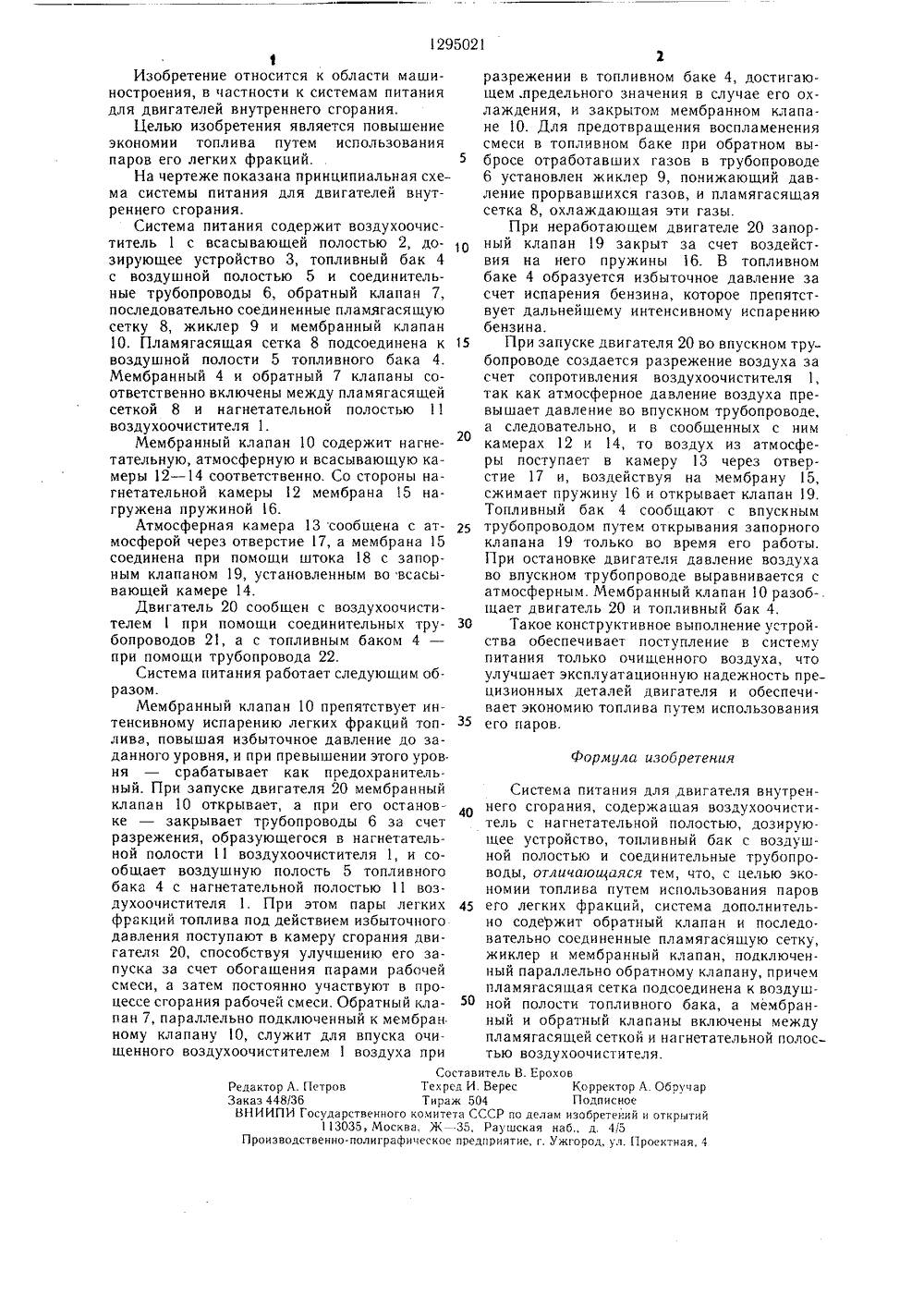

АНИЕ ИЗОБРЕТЕНИ СУДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ Н А ВТОРСНОМЪ( СВИДЕТЕЛЬ(1) Одесский филиал Научно-производст.венного объединения по тракторостроениюНАТИ(56) Черкун В. Е. Ремонт тракторных гидравлических схем. М.: Колос, 1984, с. 42.(54) СИСТЕМА ПИТАНИЯ ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ(57) Изобретение относится к области двигателестроения и позволяет повысить экономию топлива путем использования паровего легких фракций. Система содержит воздухоочиститель 1 с всасывающей полостью2, дозирующее устройство 3, топливный бак4 с воздушной полостью 5 и соединительные трубопроводы 6, обратный клапан 7,последовательно соединенные пламягасяцую сетку 8, жиклер 9 и мембранный клапан 1 О. Последний препятствует интенсивному испарению легких фракций топлива, повышая избыточное давление до заданного уровня.При запуске двигателя клапан 1 О открывает, а при остановке - закрывает трубопроводы 6. Полость 5 сообщается с нагнетательной полостью 11 воздухоочистителя.Пары легких фракций топлива поступают в камеру сгорания, а затем постоянно участвуют в процессе сгорания рабочей смеси.Клапан 7 служит для впуска очищенного воздуха при разрежении в баке, достигающем предельного значения в случае его охлаждения, и закрытом клапане 1 О. Для предотвращения воспламенения смеси в топливном баке при обратном выбросе отра- Ж ботавших газов служит жиклер 9, понижающий их давление, и пламягасящая сетка 8, охлаждающая эти газы. 1 ил.С".1295021 2разрежении в топливном баке 4, достигающем.предельного значения в случае его охлаждения, и закрытом мембранном клапане 10. Для предотвращения воспламенения смеси в топливном баке при обратном выбросе отработавших газов в трубопроводе 6 установлен жиклер 9, понижающий давление прорвавшихся газов, и пламягасящая сетка 8, охлаждающая эти газы.При неработающем двигателе 20 запорный клапан 19 закрыт за счет воздействия на него пружины 16. В топливном баке 4 образуется избыточное давление за счет испарения бензина, которое препятствует дальнейшему интенсивному испарению бензина.При запуске двигателя 20 во впускном трубопроводе создается разрежение воздуха за счет сопротивления воздухоочистителя 1, так как атмосферное давление воздуха превышает давление во впускном трубопроводе, а следовательно, и в сообщенных с ним камерах 12 и 14, то воздух из атмосферы поступает в камеру 13 через отверстие 17 и, воздействуя на мембрану 5, сжимает пружину 16 и открывает клапан 19. Топливный бак 4 сообщают с впускным трубопроводом путем открывания запорного клапана 19 только во время его работы. При остановке двигателя давление воздуха во впускном трубопроводе выравнивается с атмосферным, Мембранный клапан 10 разоб-. щает двигатель 20 и топливный бак 4,Такое конструктивное выполнение устройства обеспечивает поступление в систему питания только очищенного воздуха, что улучшает эксплуатационную надежность пре цизионных деталей двигателя и обеспечивает экономию топлива путем использования его паров. Формула изобретения 50 СоставиРедактор А. Петров Техред И.Заказ 448/36 Тираж 50БНИИПИ Государственного комитета СС13035, Москва, Ж .35,Производственно-полиграфическое предИзобретение относится к области машиностроения, в частности к системам питаниядля двигателей внутреннего сгорания.Целью изобретения является повышениеэкономии топлива путем использованияпаров его легких фракций,5На чертеже показана принципиальная схема системы питания для двигателей внутреннего сгорания.Система питания содержит воздухоочиститель 1 с всасывающей полостью 2, дозирующее устройство 3, топливный бак 4с воздушной полостью 5 и соединительные трубопроводы 6, обратный клапан 7,последовательно соединенные пламягасящуюсетку 8, жиклер 9 и мембранный клапан10. Пламягасящая сетка 8 подсоединена к 15воздушной полости 5 топливного бака 4.Мембранный 4 и обратный 7 клапаны соответственно включены между пламягасящейсеткой 8 и нагнетательной полостью 11воздухоочистителя 1.Мембранный клапан 10 содержит нагнетательную, атмосферную и всасывающую камеры 12 - 14 соответственно. Со стороны нагнетательной камеры 12 мембрана 15 нагружена пружиной 16.Атмосферная камера 13 сообщена с атмосферой через отверстие 17, а мембрана 15соединена при помощи штока 18 с запорным клапаном 19, установленным во всасывающей камере 14.Двигатель 20 сообщен с воздухоочистителем 1 при помощи соединительных трубопроводов 21, а с топливным баком 4 -при помощи трубопровода 22.Система питания работает следуюшим образом.Мембранный клапан 10 препятствует интенсивному испарению легких фракций топ- З 5лива, повышая избыточное давление до заданного уровня, и при превышении этого уровня - срабатывает как предохранительнь 1 й, При запуске двигателя 20 мембранныйклапан 10 открывает, а при его остановке - закрывает трубопроводы 6 за счетразрежения, образующегося в нагнетательной полости 11 воздухоочистителя 1, и сообщает воздушную полость 5 топливного бака 4 с нагнетательной полостью 11 воздухоочистителя 1, При этом пары легких фракций топлива под действием избыточного давления поступают в камеру сгорания двигателя 20, способствуя улучшению его запуска за счет обогащения парами рабочей смеси, а затем постоянно участвуют в процессе сгорания рабочей смеси. Обратный клапан 7, параллельно подключенный к мембран ному клапану 1 О, служит для впуска очищенного воздухоочистителем 1 воздуха при Система питания для двигателя внутреннего сгорания, содержащая воздухоочиститель с нагнетательной полостью, дозирующее устройство, топливный бак с воздушной полостью и соединительные трубопроводы, отличающаяся тем, что, с целью экономии топлива путем использования паров его легких фракций, система дополнительно содержит обратный клапан и последовательно соединенные пламягасящую сетку, жиклер и мембранный клапан, подключенный параллельно обратному клапану, причем пламягасящая сетка подсоединена к воздушной полости топливного бака, а мембранный и обратный клапаны включены между пламягасящей сеткой и нагнетательной полостью воздухоочистителя.тель В. ЕроховВерес Корректор А. Обручар4 ПодписноеСР по делам изобретений и открытийРаушская наб., д. 45приятие, г. Ужгород, ул. Проектная, 4
