Преобразователь перемещения в код

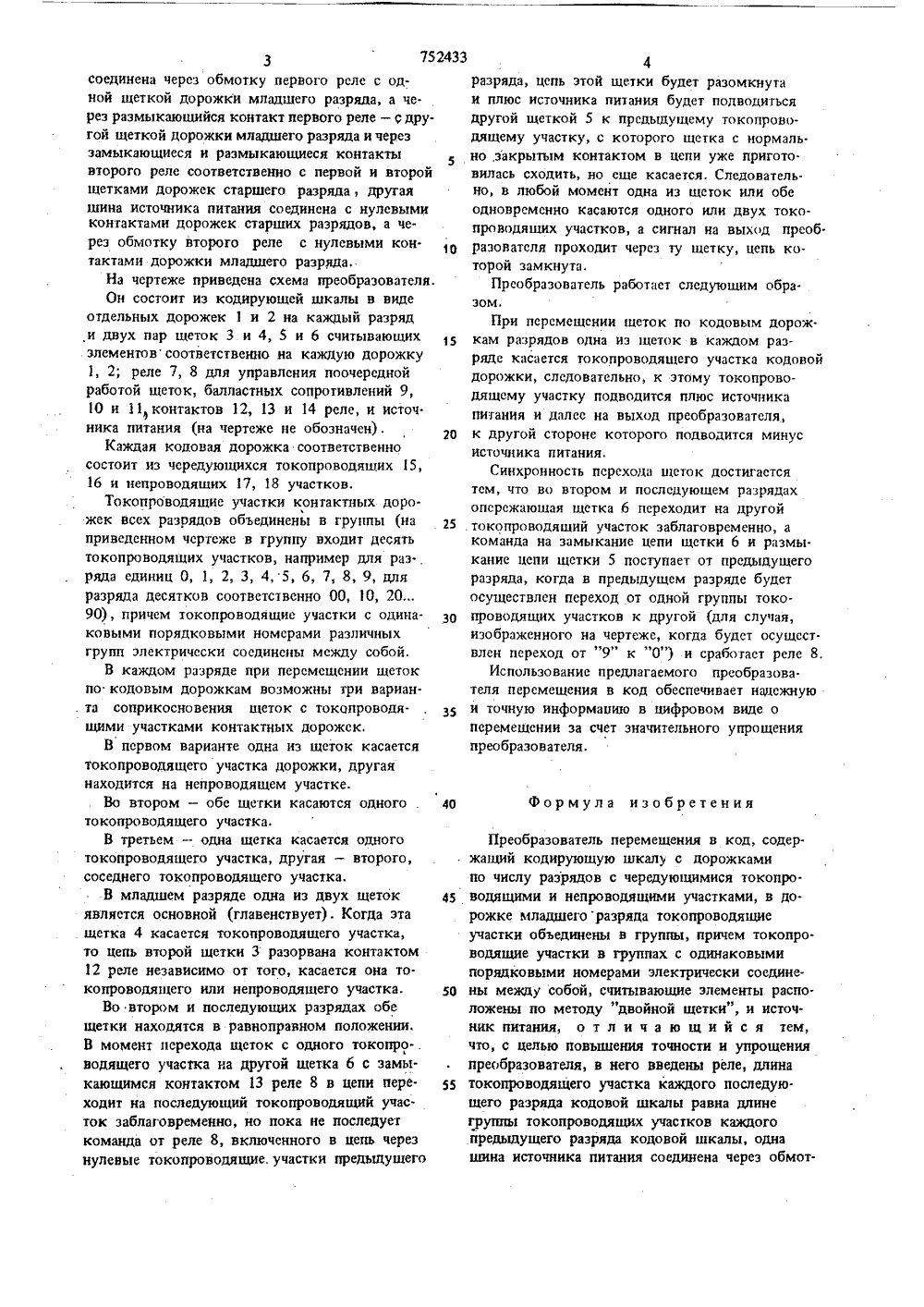

152433 ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союэ СоветскихСоциалистическихРеспублик(23) П риоритет до делам иэобретеиий и открытий(72) Автор изобретения И. П. Ладыгин Белгородский филиал Всесоюзного проектно-конструкторскоготехнологического института атомного машиностроения и котлостроения(54) ПРЕОБРАЗОВАТЕЛЬ ПЕРЕМЕЩЕНИЯ В КОД Изобретение относится к автоматике и вычислительной технике и может бысть использовано для преобразования линейных и угловых перемещений в цифровой код.Известен преобразователь угла в код, со 5 держащий кодовые барабаны младшего и старшего разрядов с контактными считывающими щетками, с щеткой питания и контактным кольцом питания, блок управления и усилительно. формирующее устройство, причем, в кодовом барабане младшего разряда установлены контактные кольца с проводящими вставками, количество которых равно количеству чисел, закодированных на барабане.Недостатком такого преобразователя явля. ется сложность, невысокая точность и надежность.Известен преобразователь перемещения в код, содержащий кодовую маску, считывающие элементы, расположенные относительно разрядных дорожек кодовой маски по методу двойной щетки, сумматор по модулю 2 в каждом нечетном основании, инверторы, ключи, форми. рователь кода и т,д. Недостатком данного преобразователя является его сложность.Цель изобретения - повышсние точности преобразователя за счет уменьшения потерь информации при перемещении контактных щеток через непроводящие участки кодирующей шкалы и упрощения преобразователя дереме. ц,ения в код.Поставленная цель достигается тем, что и преобразователь перемещения в код, содержащий кодирующую шкалу с дорожками по числу разрядов с чередующимися токопроводя. шими и непровадящими участками, в дорожке младшего разряда токопроводяшие участки объединены в группы, причем токопроводящие участки в группах с одинаковыми порядковыми номерами электрически соединены между собой, считывающие элементы расположены по методу двойной щетки, источник питания, введены реле, а длина токопроводящего участка каждого последующего разряда кодовой шкалы равна длине группы токопроводящего участка каждого предыдущего разряда кодо. вой шкалы, одна шина источника питания752433 40 45 50 55 3соединена через обмотку первого реле с одной щеткой дорожки младшего разряда, а че.рез размыкающийся контакт первого реле - с другой щеткой дорожки младшего разряда и череззамыкающиеся и размыкающиеся контактывторого реле соответственно с первой и второйщетками дорожек старшего разряда, другаяшина источника питания соединена с нулевымиконтактами дорожек старших разрядов, а че.рез обмотку второго реле с нулевыми кон.тактами дорожки младшего разряда.На чертеже приведена схема преобразователя.Он состоит из кодирующей шкалы в видеотдельных дорожек 1 и 2 на каждый разряди двух пар щеток 3 и 4, 5 и 6 считывающихэлементов соответственно на каждую дорожку1, 2; реле 7, 8 для управления поочереднойработой щеток, балластных сопротивлений 9,1 О и 11 контактов 12, 13 и 14 реле, и источ.ника питания (на чертеже не обозначен).Каждая кодовая дорожка соответственносостоит из чередующихся токопроводяших 15,16 и непроводящих 17, 18 участков.Токопроводящис участки контактных доро.жек всех разрядов объединены в группы (наприведенном чсртеже в группу входит десятьтокопроводящих участков, например для раз.,ряда единиц О, 1, 2, 3, 4,5, б, 7, 8, 9, дляразряда десятков соответственно 00, 10, 2090), причем токопроводящие участки с одина.ковыми порядковыми номерами различныхгрупп электрически соединены между собой,В каждом разряде при перемещении щетокпо кодовым дорожкам возможны три варианта соприкосновения щеток с токопроводящими участками контактных дорожек.В первом варианте одна из щеток касаетсятокопроводящего участка дорожки, другаянаходится на непроводящем участке.Во втором - обе щетки касаются одного .токопроводящего участка,В третьем - одна щетка касается одноготокопроводящего участка, другая - второго,соседнего токопроводящего участка.В младшем разряде одна из двух щетокявляется основной (главенствует). Когда этащетка 4 касается токопроводящего участка,то цепь второй щетки 3 разорвана контактом12 реле независимо от того, касается она токопроводягцего или непроводящего участка,Во втором и последующих разрядах обещетки находятся в равноправном положении.В момент перехода щеток с одного токопроводящего участка на другой щетка 6 с замыкающимся контактом 13 реле 8 в цепи пере.ходит на последующий токопроводящий учас.ток заблаговременно, но пока не последуеткоманда от реле 8, включенного в цепь черезнулевые токопроводящне. участки предыдущего 5 10 15 то 25 зо 35 4разряда, цепь этой щетки будет разомкнутаи плюс источника питания будет подводитьсядругой щеткой 5 к предыдущему токолроводящему участку, с которого щетка с нормаль.но,закрытым контактом в цепи уже пригото.вилась сходить, но еще касается. Следователь.но, в любой момент одна из щеток или обеодновременно касаются одного или двух токо.проводящих участков, а сигнал иа выход преоб.разоватсля проходит через ту щетку, цепь которой замкнута.Преобразователь работает следующим образом.При перемещении щеток по кодовым дорож.кам разрядов одна иэ щеток в каждом разряде касается токопроводящего участка кодовойдорожки, следовательно, к этому токопроводящему участку подводится плюс источникапигания и далее на выход преобразователя,к другой стороне которого подводится минусисточника питания,Синхронность перехода щеток достигаетсятем, что во втором и последующем разрядахопережающая щетка б переходит на другойтокопроводящий участок заблаговременно, акоманда на замыкание цепи щетки 6 и размы.канис цепи щетки 5 поступает от предыдущегоразряда, когда в предыдущем разряде будетосуществлен переход от одной группы токопроводящих участков к другой (для случая,изображенного на чертеже, когда будет осущест.влен переход от "9" к "0") и сработает реле 8,Использование предлагаемого преобразова.тели перемещения в код обеспечивает нацсжнуюи точную информапию в цифровом виде оперемещении за счет значительного упрощенияпреобразователя. Формула изобретения Преобразователь перемещения в код, содержащий кодирующую шкалу с дорожками по числу разрядов с чередующимися токопро. водящими и непроводящими участками, в до. рожке младшего разряда токопроводящие участки объединены в группы, причем токопроводящие участки в группах с одинаковыми порядковыми номерами электрически соединены между собой, считывающие элементы расположены по методу "двойной щетки", и источникпитания, отличающийся тем, что, с целью повышения точности и упрощения преобразователя, в него введень реле, длина токопроводящего участка каждого последующего разряда кодовой шкалы равна длине группы токопроводящкх участков каждого йредьщущего разряда кодовой шкалы, одна шина источника питания соединена через обмот.75 2433 45 ПИ Заказ 4771/23 Тираж 682 Подписное иал ППП "Патент", г. Ужгород, ул. Проектная, 4 ку первого реле с одной щеткой дорожкимладшего разряда, а через размыкающийсяконтакт первого реле - с другой щеткой до.рожки младшего разряда и через замыкаю.циеся и раэмыкающиеся контакты второго релесоответственно с первой и второй щетками дорожек старших разрядов, другая шина ис.точника питания соединена с нулевыми контактами дорожек старших разрядов, а черезобмотку второго реле с нулевымиконтактами дорожки младшего разряда.
