B02C — Дробление или измельчение различных материалов; помол зерна

Страница 176

Центробежная мельница

Загрузка...

Номер патента: 1260015

Опубликовано: 30.09.1986

Авторы: Цыбулько, Григорьев

МПК: B02C 7/08

Метки: мельница, центробежная

...нижней чаши 5 больше частоты вращения верхней чаши 5. После пуска мельницы с заданной частотой вращения 1,она влияет только на производительность) в рабочие полости 6 и 16 соответственно чаще 5 и 15 через воронку 24 подается исходный материалкрупностью, примерно, от 30 до 50 мм.Попадая в рабочую полость 16 нижнейчаши 15, материал под действием центробежной силы отбрасывается к стенкам чаши 15, где он увлекается вовращательное,цвижение радиальнымиребрами 17. При этом внутри рабочейполости 16 у стенок чаши 15 образуется защитный слой 26 в виде набивкииз материала в форме параболоида вращения, что предохраняет рабочую полость 6 от износа. По мере заполнения рабочей полости 16 материал попадает в рабочую. полость 6 и контактирует с ее...

Дробилка для кормов

Загрузка...

Номер патента: 1260016

Опубликовано: 30.09.1986

Авторы: Алешкин, Мохнаткин

МПК: B02C 13/02

Метки: дробилка, кормов

...изображена дробилка дпякормов, общий вид; на фиг. 2 - вид Ана фиг,1, 15Дробилка состоит из вертикальногобункера 1, установленного с возможностью вращения на днище 2. Последнее выполнено в виде двух противоположно расположенных сегментов, закрепленных на корпусе 3 дробилки, вкоторых выполнены два питающих окна 4. Под днищем 2 в корпусе 3 параллельно установлены два молотковыхротора 5 с возможностью вылета молотков 6 над питающими окнами 4, Приэтом молотки б в каждом последующемряду ротора 5 выполнены увеличивающимися по длине, начиная от соответствующей направляющей пластичы 7,зак- Мрепленной сверху на днище 2, т.е. впакете (на одной оси подвеса) каждыйпоследующий молоток по длине большезпредыдущего, считая от центра ротора 5. Питающие...

Устройство для измельчения материалов

Загрузка...

Номер патента: 1260017

Опубликовано: 30.09.1986

Автор: Кузаков

МПК: B02C 17/08

Метки: измельчения

...бункером 28,Вращение вертикальному питателю 7 передается через клиноременную передачу от привода, который на чертеже непоказан, на шкив 29Устройство может работать на разных режимах в зависимости от свойствизмельчаемого материала,Исходный материал поступает в установку через вертикальный питатель7, под действием центробежных силпервого вращающегося контура приобретает линейную скорость в горизонтальных загрузочных патрубках 8, с силойвыбрасывается и ударяется под прямымуглом об отбойный элемент 11, установленный в камере 4 дробления, и,раэрушаяоь, стекает в мелющий барабан3. В мелющих барабанах 3 на материалОП 3 1260 одновременно воздействуют центробежные силы первого вращающегося контура, которые перемещают материал в камеру 5...

Мельница для тонкого помола

Загрузка...

Номер патента: 1260018

Опубликовано: 30.09.1986

Авторы: Зайцев, Жуковский, Тузов

МПК: B02C 17/16

Метки: тонкого, мельница, помола

...или кулачковый. Механизм осевого перемещения снабжен ограничителем хода клапана 11 внутрь камеры, в приведенном исполнении зту функцию выполняетвинт 15.Тарелка клапана 11 снабжена втулкой 1 б, установленной концентрично со штоком 13 на подшипниках 17, допускзющих свободное вращение тарелки, когда клапан открыт, Тарелка имеет радиальные лопатки, препятствующие осаждению материала в клапане,Мельница работает следующим образом,Партию материала для измельчения загружают через люк 7 н помольную камеру 1 и включают привод 3, Клапан 11 при этом закрыт. Материал измельчается от трения и соударения мелющих шаров, приведенных в движение пе. ремешинающими лопастями 5, После достижения заданной дисперсности клапан 11 открывают. Тарелка клапана...

Бронефутеровка барабана рудоразмольной мельницы

Загрузка...

Номер патента: 1260019

Опубликовано: 30.09.1986

Авторы: Алексеев, Попов

МПК: B02C 17/22

Метки: барабана, мельницы, рудоразмольной, бронефутеровка

...поверхности барабана 2. Выступ 3 закрепляется на внутренней поверхности барабана сваркой или другим способом. Места расположения выступов определяются отверстиями 5 бронеплит 1.Каждая бронеплита имеет два отверстия. Отверстие 5 имеет меньший диаметр со сгороны плиты, обращенной к барабану, причем его глубина определяется высотой выступа 3, а 35 дальше идет увеличение диаметра до размера,превьппающего диаметр шайбы 4.,рабана 2 покрывается листовой резиной 10, укладываемой под бронеплиты .ЮДля обеспечения защиты барабана мельницы от износа бронеплнты 1 монтируются и закрепляются на внутренней поверхности барабана 2. Это производится в следующем порядке. Производится разметка внутренней поверхности барабана в соответствии с отверстиями 5...

Устройство для измельчения материалов малой твердости

Загрузка...

Номер патента: 1260020

Опубликовано: 30.09.1986

Авторы: Тарасов, Брагин, Щербаков, Чуксин

МПК: B02C 18/06

Метки: твердости, измельчения, малой

...от предшествующих к последующим,Подвижное режущее приспособлениеконтактирует с неподвижными контрножками 10-12.Корпус 1 имеет загрузочный 13 ивыгруэочный 14 патрубки.На входе выгрузочного патрубка14 установлена калибрующая решетка 15,Устройство работает следующим образом.Исходный материал потоком (илилентой) шириной не более ширины сред ней пары фрез 5-6 через загрузочныйпатрубок 13 подается в зону взаимодействия подвижного режущего приспособления с контрножом 1 О, где происходит предварительное (грубое) иэ мельчение. При движении потока предварительно измельченного материалак следующему контрножу 11 куски материала разбрасываются от серединыподвижного режущего приспособления к 15 его краям наклонными кромками зубьевфрез 4-7.При...

Дробилка для измельчения материалов

Загрузка...

Номер патента: 1260021

Опубликовано: 30.09.1986

Автор: Кузнецов

МПК: B02C 18/06

Метки: дробилка, измельчения

...дробилка, общий виц; на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - вид Б на фиг . 1.Дробилка для измельчения материалов содержит корпус 1, на внутренней поверхности которого установлены штыри 2, водило 3, выполненное в поперечном сечении в виде трапеции, по обе стороны большего основания которой расположены прямоугольные бурты 4 и укрепленные на вертикальном валу 5, решетку 6, штырь 7,установленный на верхней поверхности водила 3, подвижные ножи 8, установленные на водиле 3, неподвижные ножи 9, закрепленные на решетке 6, причем рабочие поверхности ножей .образуют режущую гребенку, скребок 1 О, выгрузной лоток 11, привод 12, блок 13 управления, который обеспечивает реверсивное вращение водила 3 в автоматическом режиме и выключение...

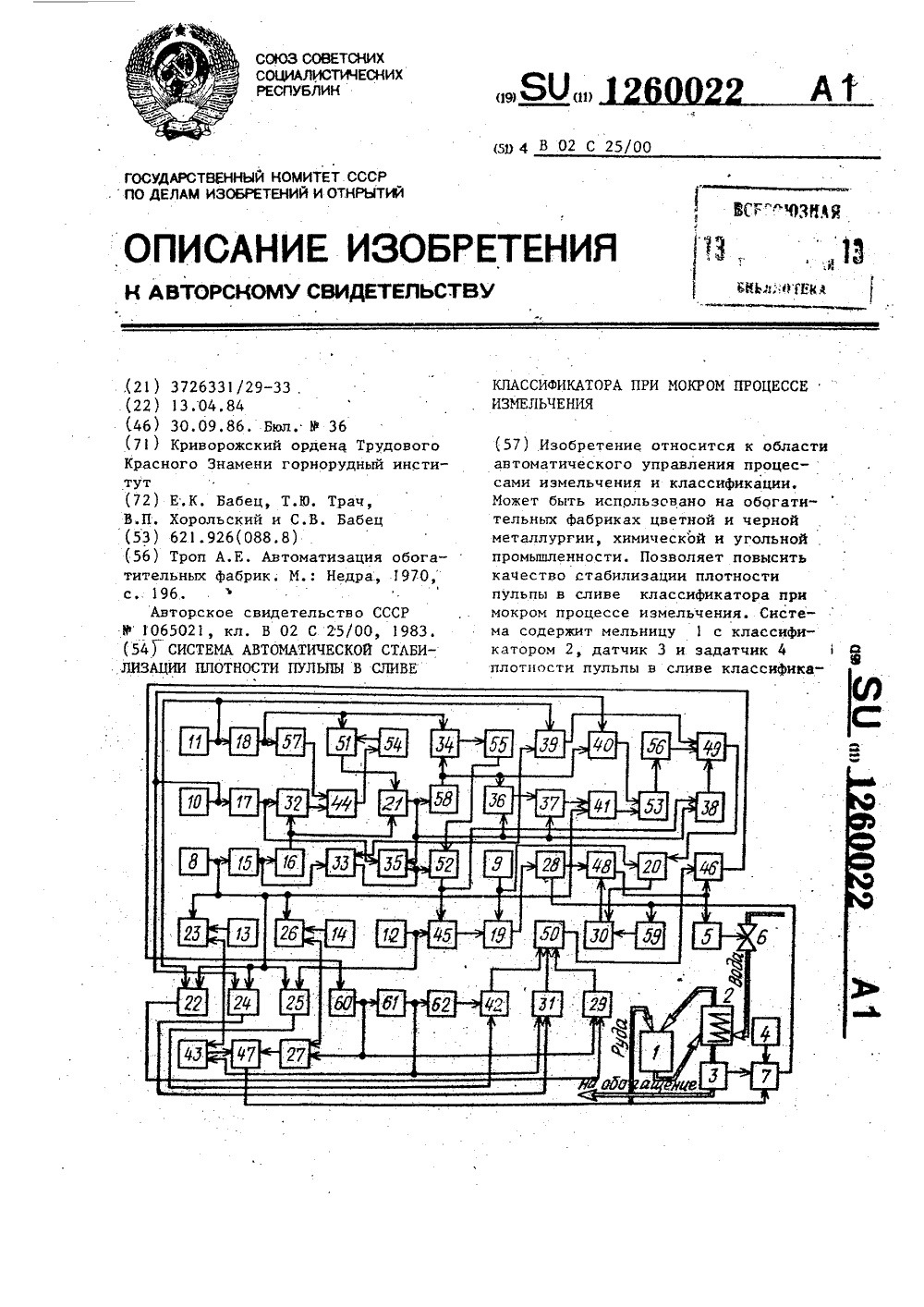

Система автоматической стабилизации плотности пульпы в сливе классификатора при мокром процессе измельчения

Загрузка...

Номер патента: 1260022

Опубликовано: 30.09.1986

Авторы: Хорольский, Бабец, Трач

МПК: B02C 25/00

Метки: сливе, классификатора, плотности, стабилизации, процессе, мокром, пульпы, измельчения, автоматической

...пропорциональа 2, с, . о,-сные соответа 1 с,фа аф аственно, а также с помощью интеграторов, блоков 27, 29, 31, 42, 45 умножения, блока 50 сложения и блока47 вычитания, которые формируют значение корректирующего сигнала. Припомощи блоков 28 умножения, интегратора 59, блока 30 умножения на выходе блока 48 сложения формируется управляющий сигнал выражения, которыйподается на блок 46 вычитания и исполнительный механизм 6, которым регулируется расход воды в слив классификатора 2.Таким образом, система осуществляет коррекцию передаточной функцииобъекта и замкнутой системы регулирования, формирует оптимальный апериодический переходный процесс отработки задающего или возмущающегодействия.Данная структура системы обеспечивает максимальное...

Межкамерная перегородка трубных мельниц

Загрузка...

Номер патента: 1261707

Опубликовано: 07.10.1986

Авторы: Дыдыкин, Самойленко, Мухин, Пигалов, Богомолов, Болтовский, Есиков, Ткаченко

МПК: B02C 17/18

Метки: перегородка, межкамерная, трубных, мельниц

...линии сочленения секций, а оси их поперечного сечения АС и АВ образуют с осью вращения мельницы АВ равные углы в пределах 0 о15 для отдельной секции.По условиям работы мельниц (в зависимости от размалываемого материала мелющей загрузки, режима мельницы и ее футеровки) сочленение секций перегородки может выполняться и по. хорде корпуса мельницы, а углы наклона секции к оси вращения мельницы могут быть различными по величине. Межкамерная перегородка работает следующим образом.При вращении мельницы секции 1 и 2 межкамерной перегородки поочередно воздействуют на загрузку камеры 1 в продольном направлении, отбрасывая ее против движения материала. Такое воздействие осуществляется за один оборот мельницы два раза. В результате этого...

Шаровая барабанная мельница

Загрузка...

Номер патента: 1261708

Опубликовано: 07.10.1986

Авторы: Генчикмахер, Шведов, Фефелов, Виханский, Хариф

МПК: B02C 17/18

Метки: барабанная, мельница, шаровая

...труба оснащена по наружной поверхности пластинами, образующими с корпусом замкнутые камеры,Заказ 5286/7 Тираж 582 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5. Изобретение относится к шаровым барабанным мельницам для измельче-. ния материалов в цементной, горнорудной и других отраслях промышленности.Цель изобретения - увеличение производительности мельницы и повышение износостойкости ее элементов,На фиг, 1 изображена мельница, общий вид, разрез; на фиг, 2 - то же, вид в плане; на фиг. 3 - сечение А-А на фиг. 1.Шаровая барабанная мельница состоит из корпуса 1, футерованного внутри бронеплитами 2, загрузочной 3 и разгрузочной 4 цапф, наклон.ной межкамерной...

Плита облицовки

Загрузка...

Номер патента: 1261709

Опубликовано: 07.10.1986

Авторы: Критский, Хорольский, Сачко, Балашов

МПК: B02C 17/22

Метки: плита, облицовки

...соответственно.При сборке плит (фиг. 4 - 6) выступы 5 верхнего параллелепипеда 2 накладываются на выступы 4 нижнего параллелепипеда 1. Жесткие фиксаторы 7, попадая в отверстия 8, Фиксируют положение соединяемых плит и обеспечивают нх плотное прилегание одних к другим. Крсме обеспечения плотного прилегания соединяемых плитодних к другим, жесткие фиксаторы 6облегчают сборку плит, позволяют производить предварительную сборку плитв виде секций с последующим их монтажом на защищаемую стенку 10, С повышением высоты верхнего параллелепипеда 2 и увеличением угла наклона егобоковых, сторон 3 относительно защищаемой поверхности коррозионно-защитная способность плит возрастает. Этосвязано с увеличением поверхностиконтакта сопряженных деталей 2...

Конусная инерционная дробилка

Загрузка...

Номер патента: 1263341

Опубликовано: 15.10.1986

Авторы: Денисов, Гапонов, Репнев, Ревнивцев, Зарогатский

МПК: B02C 2/02

Метки: конусная, инерционная, дробилка

...конусной инерционной дробилки, продольный разрез.Дробилка содержит корпус 1 с наружным конусом 2 и внутренним дробящим конусом 3, имеющим вал 4, на котором с помощью радиального подшипника 5 размешена глухая втулка 6 дебалансного приводного вибратора 7, опертого через наружную сферическую поверхность дна втулки 6 на сферическую наружную поверхность подпятника 8, размещенного на торце приводного вала 9, установленного в подшипниках 10 корпуса 1.Приводной вал 9 снабжен приводным кривошипом 11 и соединен с электродвигателем 12 через клиноременную передачу 13.Внутренний конус 3 своим валом 4 оперт на упорный подшипник 14 втулки 6 дебалансного вибратора 7, которая в свою очередь через свое дно передает нагрузку от конуса 3 на сферический...

Валковая дробилка

Загрузка...

Номер патента: 1263342

Опубликовано: 15.10.1986

Автор: Кочергин

МПК: B02C 4/32

Метки: дробилка, валковая

...Составитель В. Губарев Техред И. Верес Корректор Г. Решетник Тираж 582 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор В. КовтунЗаказ 5464/7 1Изобретение относится к устройствам для измельчения материалов, а именно к двухвалковым дробилкам.Цель изобретения повышение долговечности опорных валов и КПД привода. На фиг. 1 изображена валковая дробилка, общий вид; на фиг. 2 - сечение А - А на фиг. 1.Дробилка включает станину 1, неподвижный валок 2, подвижный валок 3, установленный в подшипниках, которые смонтированы в корпусах 4, отклоняющую подвижный валок П-образную раму 5. На корпуСах 4 подшипников...

Устройство для измельчения материала

Загрузка...

Номер патента: 1263343

Опубликовано: 15.10.1986

Автор: Кузаков

МПК: B02C 13/14

Метки: измельчения

...в виде пустотелого вала 24. На пустотелом валу 24 на участке сопряжения камер дробления 2 и измельчения 3 установлен сферообразный наконечник 25 с отверстиями 26. На верху наконечика 25 жестко с ним закреплена горизонтальная чаша 19, полости лопастей 20 которой и наконечника 25 соединены посредством перфорации 27. Снаружи пустотелый вал 24 установлен в подшипнике 28 и сопряжен с воздуховодной системой 7. Вращение вертикальному питателю 16 с конусообразной обечайкой 17 и корпусу 1 передается через клиноременную передачу от индивидуальных приводов (не показаны) на шкивы 29 и 30. Устройство работает следующим образом.Исходный материал через вертикальный питатель 16 поступает к центру горизонтальной чаши 19. Во вращающейся...

Устройство для измельчения и шелушения зерна

Загрузка...

Номер патента: 1263344

Опубликовано: 15.10.1986

Авторы: Праневский, Аксенов, Файнер, Черныш

МПК: B02C 13/14

Метки: шелушения, измельчения, зерна

...сырья, преимущественно зерна, а также шелушения зерна и может быть использовано в комбикормовой, крупяной промышленности, сельском хозяйстве, строительной и других отраслях народного хозяйства.Цель изобретения - увеличение производительности и надежности устройства, а также повышение эффективности измельчення и шелушения зерна пленчатых культур.На фиг. 1 показано устройство, продольный разрез; на фиг, 2 - то же, поперечный разрез; на фиг. 3 - устройство с измельчающими элементами в виде перфорированной обечайки, поперечный разрез.Устройство состоит из ротора 1, входных отверстий 2 с клиновидными зонами 3, выпускных отверстий 4, дек 5, корпуса 6 и привода ротора 7.Устройство работает следующим образом.Исходное сырье по самотечным...

Мельница

Загрузка...

Номер патента: 1264977

Опубликовано: 23.10.1986

Авторы: Давыдова, Петин, Больных, Провоторов, Козел, Ролдугин

МПК: B02C 7/11, B02C 18/06, B02C 7/08 ...

Метки: мельница

...8 и 9 мельница снабжена регулировочным устройством 21,Мельница работает следующим образом.Материал, загружаемый в воронку 1,1 О предварительно иэмельчается питателем 2 и нагнетается к верхнему ножу5 первой ступени измельчения, гдепри взаимодействии граней 12 ножа 5с поверхностью диска 3 иэмельчается15 и нагнетается в конические отверстияПередними гранями 12 лезвий 13нижнего ножа 6 материал срезается инагнетается к жерновам 8 и 9, гдеизмельчается до необходимой тонкос 20 ти, устанавливаемой регулировочнымустройством 21, и выбрасывается в чашу 20, Измельченный матер 1 лал. иэ чаши20 удаляется скребками 19 а тару. Регулирование питания иэмельчающих органов 5, 6, 8 и 9 иэ зоны питателя 2 производится посредством многоустановочно.го...

Устройство для измельчения проб семян масличных культур

Загрузка...

Номер патента: 1264978

Опубликовано: 23.10.1986

Авторы: Нагорный, Олонцева, Майоренков, Скирда

МПК: B02C 9/04

Метки: проб, масличных, культур, семян, измельчения

...его днищем кожуха.Устройство включает камеру 1 измельчения, бункер 2 для сбора готового продукта, набор 3 плоских ножей, заключенный в кожух 4. Набор 3 плоских ножей установлен перпендикулярно к дну 5 камеры 1 измельчения. Плоские ножи закреплены параллельно на нижнем конце вертикальной оси 6, совершающей с помощью электродвигателя 7 возвратно-поступательные движения сверху вниз из кожуха 4 в камеру 1 измельчения. Камера 1 измельчения выполнена в виде герметичного съемного стакана, укрепленного в пазу 8 днища 9 кожу-. ха 4. Часть поверхности днища 9 кожуха 4, соответствующая площади поперечного сечения набора плоских ножей, целесообразно выполнить в виде решетки, Бункер 2 подпружинен платформой 10, совершающей вращательныедвижения....

Устройство для подачи материала в вальцовую дробилку

Загрузка...

Номер патента: 1264979

Опубликовано: 23.10.1986

Авторы: Желтов, Петухов

МПК: B02C 23/02, B02C 4/28

Метки: вальцовую, подачи, дробилку

...из вала 1 с цапфами 2, который по краям имеет винтообразные выступы 3 2 О и 4 с правой и девой навивкой винтового конвейера (фиг.2). Длина каждой части с винтообраэными выступами короче половины вала 1 и равна примерно 1/4 его длины. Коаксиальио установленные витки 5 и 6 по краям вала 1 крепятся в местах контакта к винтообразным выступам 3 и 4 винтового конвейера, при этом на правый винто- образный выступ 3 крепится левый ви- ЗО ток 5, а на левый винтообразный выступ 4 " правый виток 6.В местах окончания винтообразных выступов 3 и 4 витки 5 и 6 крепятся непосредственно к валу 1, а в зоне З 5 взаимного пересечения витков 5 и 6 начало правого витка 6 крепигся к левому витку 5, а начало левого витка 5 - к правому витку 6. Корм с...

Лабораторная щековая дробилка

Загрузка...

Номер патента: 1266560

Опубликовано: 30.10.1986

Авторы: Шипилов, Хмара, Хомяк, Тимошенко

МПК: B02C 1/02

Метки: лабораторная, дробилка, щековая

...12, связанный одним концом с эксцентриком 1 О, а другим - с рычагом 5, наиболее рационально выполнить в виде гидроцилиндра (фиг. 1 и 2), управляемого дистанционно.В варианте выполнения по фиг. 1 и 2 эксцентрик 10 прикреплен к водилу передачи 9, а в варианте по фиг. 3 передача смонтирована между эксцентриками 10 и 11, при этом передача встроена своим водилом в шкив-маховик 8, а буфер 6 подпружинен относительно щеки 3 и может перемещаться по направляющим 14 как ползун под действием рычага 5.Система управления гидроцилиндром (не показана) служит для регулирования хода щеки 3 и может содержать насос, распределитель, задатчик положения штока гидроцилиндра, датчик перемещения штока и другие элементы.В процессе работы дробилки загружаемая...

Дробилка-грохот

Загрузка...

Номер патента: 1266561

Опубликовано: 30.10.1986

Авторы: Уппус, Куркин, Ласс, Шабуров

МПК: B02C 13/02, B02C 17/02

Метки: дробилка-грохот

...Филиал ППП1Изобретение относится к устройствам для избирательного дробления и грохочения крутых кусков горной массы и может быть использовано в угольной, горно-рудной. металлургической и других отраслях промышлен 5 ности.Целью изобретения является повышение эффективности и избирательности процесса дробления, а также увеличение срока службы барабана.На фиг. 1 изображена дробилка-грохот, 10 продольный разрез; на фиг. 2 -- разрез А - А на фиг. 1; на фиг. 3 - сечение сегментов с расположением ребер жесткости по окружности барабана; на фиг. 4 - сечение сегментов с расположением ребер жесткости вдоль оси барабана.15Дробилка-грохот содержит корпус 1, внутри которого расположен перфорированный барабан 2, вь 1 полненный из отдельных сегментов с...

Установка для переработки бытового мусора

Загрузка...

Номер патента: 924974

Опубликовано: 30.10.1986

Авторы: Широков, Изотов

МПК: B02C 21/00

Метки: бытового, переработки, мусора

...4 для разделения исходного сырья по фракционному и морфологическому составу, Ленточные конвейеры 5 и 6 связывают классификатор 4 с устройством 7 для дробления сырья и перегрузочным транспортером 8, Устройство 7 для дробления сырья имеет встроенный сепаратор 9 для отделения не О дробимых фракций. Два ленточных конвейера 10 и 11 связывают его с перегрузочным транспортером 8 и с биотермическим биобарабаном 12.За биобарабаном последовательно 15 установлены ленточные конвейеры 13- 18, сепаратор 19 разделения прокомпостированной массы по фракционному составу, пневмосепаратор 20, дробилка 21 для доизмельчения компоста и 20 печь 22.Ленточные конвейеры 5, 10 и 13 снабжены электромагнитным сепаратором 23 для отделения черного металла, который...

Устройство для перетира пастообразного материала

Загрузка...

Номер патента: 1268198

Опубликовано: 07.11.1986

Авторы: Бобров, Юрков, Солонец

МПК: B02C 4/04

Метки: перетира, пастообразного

...шнек 8. В третьем варианте устройства (фиг. 5 и 6) рабочие кромки 6 и 7 ракеля 5 параллельны друг другу и контактируют с поверхнос- .40 тями выводных валков 3 и 4 по их образующим, а в полость, образованную поверхностями выводных валков 3 и и ракелем 5, помещен шнек 8.Устройство для перетира пастооб-. разного материала работает следующим4образом,После установки технологически необходимых зазоров между валками 1-4 посредством винтов 9-12 (фиг. 1) сооб 50 щают вращение валкам с разными линейными скоростями, уменьшающимися от валка 1 к валку 4 (привод не пакаэан). Краска при этом втягивается между валками 1 и 2, перетирается между ними до промежуточного дисперсного состояния. Затем разделенные слои пастообразного материала после...

Устройство для измельчения материалов

Загрузка...

Номер патента: 1268199

Опубликовано: 07.11.1986

Автор: Кустов

МПК: B02C 7/06, B02C 13/14

Метки: измельчения

...на вращающемся основании 14,установленном в свою очередь на валу 15электродвигателя, регулировочные прокладки 16, установленные между буртиком вала 15 электродвигателя и ступи.цей вращающегося основания 14, регулировочную гайку 17, предназначеннуюдля прижима резиновой прокладки 6, аследовательно, для регулировки заэо 45ра между ротором 10 и диском 2, болты 18, предназначенные для крепленияротора 10 к вращающемуся основанию .14, болт и шайбу 19 для крепления вращающегося основания 14 к валу 12,электродвигателя,Устройство для измельчения материалов работает следующим образом.Куски перетираемого материала через загрузочный бункер попадают визмельчительную зубчатую камеру, образованную соосно расположенными зубьям тарельчатыми выемками...

Размольный стол

Загрузка...

Номер патента: 1268200

Опубликовано: 07.11.1986

Авторы: Гришин, Игнатова, Кольев

МПК: B02C 15/04

Метки: размольный, стол

...во всех отраслях народного хозяйства для размола твердыхвеществ в условиях нормальных и повышенных температур.Целью изобретения является повышение надежности работы.На чертеже схематично изображенразмольный стол, разрез.Размольный стол состоит из кольцевых сегментов 1 брони, установленных на упругих прокладках 2, расположенных на эластичной камере 3. Размольный стол соединен с гидросисте-.мой, состоящей из гидравлической насосной установки 4, гидроаккумулятора 5, манометра 6, предохранительного 7 и обратного 8 клапанов.Материал,поступающий на вращающийся размольный стол, под действием центробежныхсил, возникающих.при вращении стола,отбрасывается к периферии и попадаетпод валки 9, которые при этом начинают вращаться, размалывая...

Устройство для измельчения

Загрузка...

Номер патента: 1268201

Опубликовано: 07.11.1986

Авторы: Чуксин, Щербаков, Соловьев, Кошелев

МПК: B02C 18/06

Метки: измельчения

...1, в котором установлен ротор 2 с ножами 3, расположенными под острым углом к оси вращения ротора, режущие кромки 4 которых взаимодействуют с режущей кромкой 5 контр- ножа 6, выполненного в виде горизонтально расположенного диска, смонтированного с возможностью вращения в плоскости, проходящей через ось вращения ротора. Режущая кромка 4 ножа 3. выполнена вогнутой по форме режущей кромки 5 контрножа 6. Устройство работает следующим образом.Исходный материал, преимущественно резина, из загрузочного патрубка 7 поступает в зону взаимодействия режущих кромок 4 и ножей 3 с режущей кромкой 5 вращающегося контрножа 6, где происходит измельчение. Частицы готового по крупности продукта просыпаются через решетку 8. Тираж 582 ИНИИПИ Государственн...

Способ автоматического управления режимом дробления

Загрузка...

Номер патента: 1268202

Опубликовано: 07.11.1986

Автор: Рыбалко

МПК: B02C 25/00

Метки: режимом, дробления

...где ( Т дкрупностью поступающего в дробилку материала.Способ может быть реализован системой автоматического управления режимом дробления, состоящей иэ 1 робилки 1, датчика 2 крупности материала, датчика 3 уровня материала в дробилке 1, регулятора 4 подачи материала, регулятора 5. частоты качания конуса, регулятора 6 размера разгрузочной щели, встроенного микропроцессора 7 с задатчиком 8 уровня материала, задатчиком 9 крупности продукта, показывающим и регистрирующим прибором 10. С регулятора 4 подачи материала исходный материал поступает через датчик 2 крупности материала в дробилку 1. Сигнал с датчика 3 уровня материала н дробилке поступает на первый вход микропроцессора 7,на второй вход которого поступает сигнал датчика 2 крупности...

Способ автоматического управления процессом дробления кускового сырья в конусной дробилке

Загрузка...

Номер патента: 1268203

Опубликовано: 07.11.1986

Авторы: Назаренко, Калюнов, Ткач, Толстов, Божко, Осадчий

МПК: B02C 25/00

Метки: дробилке, сырья, дробления, процессом, кускового, конусной

...регулятора 7, системы 8управления привода 9 питателя 3 крупной фракции, блока 10 задания значения удельного расхода электроэнергиина дробление, датчиков 11 и 12 уровня, блока 13 сравнения, системы 14управления приводом 15 питателя исходного сырья,П р и м е р . После предыдущейстадии дробления в конусную дробилку1 подается исходное сырье питателем2 мелкой фракции и материал крупнойфракции (допустимой крупности), подаваемый питателем 3 крупной фракции.На выходе из дробилки датчиком 4 производительности измеряют текущую производительность дробилки и датчиком5 мощности измеряют мощность потребляемую приводом цробилки. Сигнапы от 50 питателей 2 и 3.Предложенный способ автоматического управления процессом дробления позволяет загружать...

Установка для переработки бытового мусора

Загрузка...

Номер патента: 583562

Опубликовано: 07.11.1986

Авторы: Мягков, Маслов, Алексеев, Розов, Славинский, Чернов, Жуков, Плетенский

МПК: B02C 17/00

Метки: бытового, переработки, мусора

...10 для сборабалласта.Наличие сепаратора разделения массы по фракционному и вещественномусоставам, двойной электромагнитнойсепарации, доиэмельчецие компостазначительно улучшает качество компоста, повьпцает выход металла и получают ценное вторичное сырье - текстиль, т,е. повьшэается эоэективностьпроцесса переработки,Составитель Техрец Л.Сердюкова Редактор Л,Письман Корректор я. Иароши е н . ю йев щэ еЗаказ 6052/1 Тираж 582 Подписное ВНИИИИ Государственного комитета СССР по делам изобретений и открытий 113035Москва, Ж, Раушская цаб д. 4/5т щФ щ ЭФ Фщ Ф и Произ и одств е н но"полиграфическое предприятие, г, Ужгород, ул, Проектная , 4 Иэобретецие слцосцгся . :б.:,астипе 1 эеработки бытов 1,эусг,11 г и э 1 э,1.етбыть использовано г.рц...

Мельница-вентилятор

Загрузка...

Номер патента: 1043877

Опубликовано: 15.11.1986

Авторы: Лебедев, Маслов, Дианов, Чернигин

МПК: B02C 13/12

Метки: мельница-вентилятор

...образованного концом конфузор ной и началом диффузорной частей,о составляет с вертикалью угол + 5-10На чертеже изображена схема конструкции мельницы-вентилятора.Она состоит иэ корпуса камеры 1, в котором происходит размол топлива, размольного колеса с лопатками 2, производящего отсос инертных газов на сушку, размол и транспорт топлива, напорной шахты 3, выполненной с пережимом сечения на начальном участ- ке и в виде треугольного рассекателя 4 в верхней части, разделяющего последнюю на пылепровод 5 готового продукта и пылепровод б возврата пыли 4 на домол.При этом пережим сечения напорной шахты выполнен так, что вершина рассекателя и вершина угла, образованная . концом конфузорной и началом диффуэорной частей боковой стенки шахты,...

Станина конусной дробилки

Загрузка...

Номер патента: 1269828

Опубликовано: 15.11.1986

Авторы: Бегун, Афанасьев

МПК: B02C 2/04

Метки: дробилки, станина, конусной

...части, кольцевой каркас. 7,опирающийся ответными верхними Я инижними 9 упорами на соответствующиеупоры 2 и 3 корпуса 1 через резиновыепластины 5 и 6, футеровочные плиты 10,каждая из которых навешена на выступы верхних упругих пластин 5, размещенных на приливе 11 каркаса 7 припомощи крюков 12, и опирается своей 30боковой поверхностью на выступы верхних 5 и нижних 6 пластин, пропущенныхчерез вырезы в каркасе 7Собирается конструкция каркаса 7из отдельных секторов, которые послеустановки могут быть сварены в цельное кольцо. Каждая из футеровочных плит 10 навешена на верхнюю пластину 5 и опи О рается на верхнюю 5 и нижнюю 6 пластины по цилиндрической поверхности, что обеспечивает устойчивое положение плит в трех плоскостях. Внутренняя...
