Зырянов

Страница 6

Способ правки проволоки

Загрузка...

Номер патента: 1151347

Опубликовано: 23.04.1985

Авторы: Зырянов, Киселев, Роот, Суханов

МПК: B21F 11/00

Метки: правки, проволоки

...контактов 6, к которым подключен регулятор 7 напряжения, например, автотрансформатор, ваттметр 8 и амперметр 9 и тянущего устройства,включающего электродвигатель 10 сфрикцнонным приводом 11, передающегодвижение натяжному ролику 12 и приемное устройство 13 с кассетой 14для намотки выправленной проволоки,соединенный с приводом посредством ременной передачи 15 (фиг. 5) . Устройство работает следующим образом.Подлежащая правке проволока 4 с бухты 3 выпрямляется путем натяжения ее между направляющими роликами 5 и натяжным роликом 12 тянущего устройства. На угольные контакты 6 подается необходимое напряжение, и по обрабатываемой проволоке на участке между угольными контактами пропускается электрический ток, величина которого зависит от...

Входное устройство насоса

Загрузка...

Номер патента: 1149054

Опубликовано: 07.04.1985

Авторы: Глазырин, Заборцев, Зырянов, Мельников

МПК: F04D 1/00, F04D 9/06

Метки: входное, насоса

...иглой.На чертеже представлено входное устройство насоса, общий вид.Входное устройство лопастного насосасодержит питающую емкость 1 и введенный в нее всасывающий трубопровод 2, снаб 2женный сифонным насадком 3, который установлен. с возможностью вертикального перемещения, его верхняя часть 4 выведена из емкости 1 и снабжена запорным вентилем 5. На всасывающем трубопроводе 2 ниже сифонного насадка 3 выполнено жиклерное отверстие 6. Всасывающий трубопровод 2 снабжен запорным устройством 7, выполненным в виде упругой пластины 8, один конец 9 которой закреплен на внутренней стенке всасывающего трубопровода 2, а другой конец 10 снабжен запорной иглой 11. Пластина 8 своей средней частью контактирует с соединительным элементом 12 всасывающего...

Способ тепловой сборки двуслойных цилиндрических обечаек

Загрузка...

Номер патента: 1148750

Опубликовано: 07.04.1985

Авторы: Зырянов, Фатеев

МПК: B23P 11/02, B23P 15/22

Метки: двуслойных, обечаек, сборки, тепловой, цилиндрических

...изобретения является расширение технологических воэможностей за Счет обеспечения изготовления тонкостенных крупногабаритных обе чаек, поскольку калибровка наружного цилиндра и процессе нагревания и установка калибрующего диска во внутреннем цилиндре обеспечивает их сопряжение даже при минимальных заза рах между нагретым наружным и холод ным внутренним цилиндрами,а перенесение центра тяжести внутреннего цилиндра к нижнему торцу уменьшает вредные последствия перекоса продольной оси внутреннего цилиндра по отношению к продольной оси наружного цилиндра. На чертеже изображена схема сборки двухслойной цилиндрической обечай ки. П р и м е р, Производят изготовление двухслойной цилиндрической обечайки с наружным диаметром 3672 мм, З 0 высотой...

Способ удлинения трубчатой кости

Загрузка...

Номер патента: 1146012

Опубликовано: 23.03.1985

Авторы: Зырянов, Илизаров, Шевцов

МПК: A61B 17/56, A61B 17/66

Метки: кости, трубчатой, удлинения

...тупым углом один к другому, открытым в сторону костно-мозгового канала, осугцествляют кортикотомию противоположной кортикальной пластинки и формируют средний трубчатый костный фрагмент путем вращения остеотомов по оси и колец аппарата в противоположньк стороны.Способ осуществляют следующим образом.Производят разрез мягких тканей длиной 1-2 см с учетом расположения сосудисто-нервных пучков. В рану вводят два узких остеотома и устанавливают их на кости под тупым углом один к другому, открытым в сторону костно-мозгового канала, а затем осуществляют кортикотомию. По этим же направлениям данными остеотомами производят кортикотомию противоположной кортикальной пластинки. Остеотомы вынимают из раны. Через проксимальный и дис.тальный метафизы...

Намагничивающая система для магнитного контроля

Загрузка...

Номер патента: 1137383

Опубликовано: 30.01.1985

Авторы: Антонов, Белоусова, Бусов, Грушко, Зырянов, Ксенофонтов, Марченко, Чешковская

МПК: G01N 27/83

Метки: магнитного, намагничивающая

...наконечников магнитопровода 1, намагничиваютповерхностный слойизделия между полюсаминамагничивающей системы, параметры межполюсного расстояния и площади полюсов которойпозволяют проводить измерения с необходимой 1точностью,Таким образом, подплавлением пасты 5 придают требуемую форму ее свободной поверх ности и устанавливают соответствующее положение клина 3 при помещении намагничивающейсистемы на контролируемую цилиндрическуюповерхность любого диаметра. Изобретение относится к области физическихисследований, в частности неразрушающегоконтроля ферромагнитных материалов, и можетбыть использовано для структуроскопии иэделийцилиндрической формы. 5 Наиболее близкой к изобретению по технической сущности является намагничивающая система...

Устройство для разделения проволоки

Загрузка...

Номер патента: 1134268

Опубликовано: 15.01.1985

Авторы: Зырянов, Киселев, Роот, Суханов

МПК: B21F 13/00

Метки: проволоки, разделения

...пары.Металлическая втулка нагревательного средства установлена под углом 10-15 к оси проволоки.34268 4 20 25 30 35 40 45 50 55 3 11.На чертеже изображена принципиальная схема предлагаемого устройства для разделения проволоки,Устройство состоит из смонтированных на станине 1, изготовленнойиз токонепроводящего материала,кассетодержателя 2 с кассетой 3,проволоки 4, направляющей втулки 5,металлического сменного дозирующегоролика 6, прижимного ролика 7, выполненного из токонепроводящего материала, металлической втулки 8,подключенной к источнику тока 9,тянущего сменного 10 и прижимного11 роликов, выполненных из токонепроводящего материала, упругого контакта 12; установленного на тянущем ролике 10 и выполненного в виде тонкойметаллической...

Способ получения стандартных образцов для поверки диэлькометрических влагомеров

Загрузка...

Номер патента: 1133532

Опубликовано: 07.01.1985

Авторы: Запорожец, Зырянов, Коряков, Меньшиков, Павин

МПК: G01N 27/22

Метки: влагомеров, диэлькометрических, образцов, поверки, стандартных

...цель достигается тем, что согласно способу получения стандартных образцов для поверки диэлькометрических влагомеров, включающему смешение эпоксидной смолы, дибутилфталата, мелкодисперсного про. водящего наполнителя и полиэтиленполиамина, формовку, отверждение путем термической обработки и выпрессовку образцов, проводят дополнительную термическую обработку при 95-205 С в течение 4-30 ч и послеодующую механическую обработку для удаления с образцов сторонних образований.. 11335Проведение дополнительной термической обработки стандартных образцов позволяет расширить диапазон измеряемой влажности от 36 до 807 при поверке дпэлькометрических влаго меров за счет усиления контактного взаимодействия между частицами мелкодисперсного...

Устройство для очистки изделий в виде тел вращения

Загрузка...

Номер патента: 1132991

Опубликовано: 07.01.1985

Авторы: Емельянов, Залуцкий, Зырянов

МПК: B08B 3/02

Метки: виде, вращения, тел

...и при движении между направляющими быстро шаржируются, в результате на вращающихся между направляющими шариках, имеющих некруглость 0,5 мкм и шероховатость поверхности менее 0,06 мкм, появляются круговые риски, что недопустимо.Целью изобретения является снижение возможности повреждения изделий при очистке путем исключения контакта изделия с направляющими.Цель достигается тем, что в устройстве для очистки изделий в виде тел вращения, содержащем приводной барабан со шнековым транспортером на его наружной поверхности и размещенные вдоль образующей барабана направляющие для очищаемых изделий, последние выполнены в виде камеры с желобообразным перфорированным дном, имеющей средство подачи в нее рабочей среды.На чертеже. изображено...

Сифонный сигнализатор

Загрузка...

Номер патента: 1132060

Опубликовано: 30.12.1984

Авторы: Глазырин, Заборцев, Зырянов, Мельников

МПК: F04D 1/00

Метки: сигнализатор, сифонный

...питающую емкость с жидкостью и введенным в нее всасывающим трубопроводом, имеющим сифонный насадок, к верхней части которого подсоединена газовая трубка, связанная через регулятор с датчиком аварийного снижения уровня, регулятбр выполнен в:виде многоканаль ного переключателя, а датчик аварийного снижения уровня - в виде введенных на разной высоте - в питающую емкость патрубков, подсоеди ненных к каналам переключателя.На чертеже схематически представлено входное .устройство гидрав- лического насоса, продольный разрез. 45Сифонный сигнализатор содержит питающую емкость 1 с жидкостью и с введенным в нее всасывающим трубопроводом 2, имеющим сифонный насадок 3, к верхней части 4 которого 50 подсоединена газовая трубка 5, свя-занная через...

Устройство для натяжения гусеничной цепи транспортного средства

Загрузка...

Номер патента: 1131744

Опубликовано: 30.12.1984

Автор: Зырянов

МПК: B62D 55/30

Метки: гусеничной, натяжения, средства, транспортного, цепи

...например, нижней полостью 12 трехцолостцого гидропневмоаккумулятора 13 и заправочным устройством ч, а полость 9.трубопроводом 15 с другой, верхней полостью 16 гидропцевмоаккумулятора 13 и напорной магистралью 17 гидросистемы транспортного средства,на которой установлен кран 18 и клапан 19,Кран 8 кинематически связан срычагом переключения передач 20 игидроусилителем 21 механизма повооота транспортного средства, содер0 После снятия внешней нагрузки натяжное колесоза счет давления сжатого газа смещается в первоначальное положение.При повороте транспортного средства во время"движения вперед эа счет воздействия органом управления на золотник 22 последний смещается жащем золотник 22 и поршень 23 с каналами 24.11 олосги 12, 16 и 25...

Транспортный ротор

Загрузка...

Номер патента: 1129055

Опубликовано: 15.12.1984

Авторы: Емельянов, Залуцкий, Зырянов

МПК: B23Q 7/02

Метки: ротор, транспортный

...ротор для перемещения деталей типа тел качения подшипников, содержащий горизонтально вращающийся диск с расположенными эквидистантно по его периферии сквозными гнездами и неподвижную направляющую под ними, по периметру каждого гнезда диска выполнена воронкообразная щель, сообщающаяся с дополнительно введенным в ротор источником сжатого воздуха.На Фиг.1 представлен транспортныйротор, общий вид; на Фиг,2 - разрез.4 О А-А на фиг. 1; на фиг.З - позиция транспортного ротора в момент.загрузки в Транспортный ротор предназначен для перемещения деталей 1 типа тел качения (шариков, цилиндрических и коническйх роликов) путем перекатывания и выполнен в виде имеющего воэ" можность вращения в горизонтальной плоскости от привода (не показан)...

Моечная машина для промывки круглых изделий

Загрузка...

Номер патента: 1123750

Опубликовано: 15.11.1984

Авторы: Емельянов, Залуцкий, Зырянов

МПК: B08B 3/12

Метки: круглых, моечная, промывки

...поверхности, причем меньшее основание конического барабана имеет диаметр, равный диаметру цилиндрического барабана, и соединено с его выходным по ходу дви" женин изделий торцом.На Фиг,1 схематически изображена предлагаемая моечная машина; на фиг.2 -разрез А-А на Фиг.1; на фиг.3 - раз- рез В- Б на Фиг.1.Иоечная машина содержит сушильную камеру 1 и моечную камеру 2 с ванной 3 для моющего раствора 4. В ванне 3 установлен цилиндрический барабан 5 со шнековый транспортером 6, смонти 45 рованным на наружной цилиндрической поверхности а шагом, равнцм диаметру изделий. К выходному по ходу .движения изделий торцу барабана 5 присое динеио средство для выгрузки изде 50 2 лий, состоящее иэ барабана 7, имеющего форму усеченного конуса со...

Центробежный дозатор

Загрузка...

Номер патента: 1116990

Опубликовано: 07.10.1984

Авторы: Божор, Жук, Зырянов, Ковалев, Насонов, Романенко, Хоменко, Шмат

МПК: A01C 7/00

Метки: дозатор, центробежный

...7 относительно роторадействие центробежных сил на емена дополняется выталкивающей илой, которая возникает вследствие ращения семян в переменном по ширие колышевом зазоре между стенкой отора,4 и патрубка 7. Это предотращает образование заторов семяндозирующих отверстиях 6 и повышат устойчивость дозирования.При переходе на высев других емян величину эксцентриситета регуируют так, чтобы не более чем в 4 аза превышал средний поперечный азмер высеваемых семян, Это позвояет избежать повреждения семян ри высокой степени их дозирования.Испытания центробежного дозатора а высеве семян пшеницы и гороха оказали, что неустойчивость дозироания, которую оценивали коэффициеном вариации, ио сравнению с известщ центробежным дозатором снизилась...

Агрегат для внесения в почву смеси питательных растворов с газами

Загрузка...

Номер патента: 1113023

Опубликовано: 15.09.1984

Авторы: Зырянов, Кирсанов, Поздняков

МПК: A01C 23/02

Метки: агрегат, внесения, газами, питательных, почву, растворов, смеси

...которой расположенырадиально и ниже входных отверстий. газовых магистралей. Дно смесительно-распределительной камеры выполнено коническим с вершиной, направленной в сторону форсунки, а выходные штуцеры расположены к нему по касательной,ГНа фиг.изображен агрегат для вне.сения в почву смеси питательных раство.ров с газами, вид сбоку; нафиг. 2 - то же, вид сверху; на фиг. 3 - узелна фиг. 1, продольный разрез; на фиг. 4 сечение А-А на фиг. 3; на фиг, 5 - сечение Б-Б на фиг. 3.Агрегат для внесения в почву смеси пиОтательных растворов с газами содержит цистерну 1 с насосом 2, смесительно-распределительную камеру 3 с жидкостной магистралью 4 и газовыми магистралями 5 и культиваторные лапы 6 с подкормоч ными трубками 7, соединенными питающими...

Устройство для натяжения гусеничной цепи транспортного средства

Загрузка...

Номер патента: 1102704

Опубликовано: 15.07.1984

Авторы: Зырянов, Кралин

МПК: B62D 55/30

Метки: гусеничной, натяжения, средства, транспортного, цепи

...полости, с возможностью осевого перемещения относительио первого гидроцилиндра.На чертеже показано устройстводля натяжения гусеничной цепи транспортного средства, общий внд,Устройство содершт натяжное колесо 1, .первый гидроцилиндр 2, в крьвке 3 которого установлен второй гидроцнлиндр 4 с упором для пружины 5и расположенным внутри него штокам 6,шарнирно соединенным с осью натяжного колеса 1, Упор цилиндра 4 и связанная с ним пружина 5 размещены внутрипервого гидроцилиндра 2, при этомвторой конец пружины 5 опирается напоршень 7, Днище 8 первого гидроцилиндра 2, в котором выполнен канал 9,размещено внутри третьего гидроцилиндра 10, шарнирно связанного с рамой 11.Рабочая. полость 12 гидроцилиндра 10через канал 9 и рабочая полость...

Захватно-срезающее устройство

Загрузка...

Номер патента: 1102524

Опубликовано: 15.07.1984

Авторы: Глазырин, Залькинд, Зырянов, Кусакин, Левин, Мельников

МПК: A01G 23/08

Метки: захватно-срезающее

...из захватных рычаговснабжены заостренными элементами, а верхняя часть опорной призмы выполнена в видесмещенного вперед упора, причем заостренный элемент корпуса расположен между захватными рычагами и пильным органом,Передняя кромка упора выполнена в виде вогнутого ножа с зубьями в его среднейчасти.Передняя кромка упора смещена впередотносительно вертикальной плоскости, проходяшей через наиболее вогнутую часть корпуса, на 0,15-0,30 расстояния между упороми пильным органом.На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 - то же,вид в плане; на фиг. 3 - схема работы устройства.Захватно-срезающее устройство содержит корпус 1, на котором закреплены захватные рычаги 2 и 3, поворотные от гидро 02524 5 10 15 20 25 30 35 40 45 50...

Опорный узел электрододержателя дуговой сталеплавильной электропечи

Загрузка...

Номер патента: 1102059

Опубликовано: 07.07.1984

Авторы: Горбачев, Зырянов, Коваль, Орлик, Сапко, Фельдман, Шматченко

МПК: H05B 7/10

Метки: дуговой, опорный, сталеплавильной, узел, электрододержателя, электропечи

...больших нагрузок на резьбо.вые соединения, опять к снижению надежности. Цель изобретения - повышение надежности работы опорного узла,Поставленная цель достигается тем,что опорный узел электрододержателя 155дуговой сталеплавильной электропечи, содержащий корпус, опорные ролики, оси которых прижаты к направляющей стойке посредством упругих элементов и ступенчатых упоров, снабжен компенсаторами, установленнымисоосно со ступенчатыми упорами в зазоре между упругими элементами икорпусом, в котором выполнены отверстия с кольцевой расточкой, причемтолщина компенсаторов превышает зазор не более чем на величину максимальной деформации упругих элементов.На чертеже представлен опорныйузел.Опорный узел содержит корпус 1,в который вставлен ролик...

Шахтная печь

Загрузка...

Номер патента: 1100475

Опубликовано: 30.06.1984

Авторы: Визель, Зырянов, Ибрагимов, Мостинский, Троцинский

МПК: F27B 1/00

Метки: печь, шахтная

...а подача шихтыпроизводится через устройство 8 подачи шихты. Для промежуточного выводагаза на средней части корпуса 1 предусмотрено устррйство 9 для выводагаза, Отходящий газ выводится черезгазоход 10, Корпус 1 разделен на две реакционные зоны при помощи запорного кольца 11.Рабочее пространство предлагаемойшахтной печи соответственно двум различным процессам технологически разделено на две реакционные зоны А и Б(Фиг, 1) с помощью конусного запорного кольца с конусностью в пределах 51/2-1/1,25 с целью разделения газовв верхней и нижней частях аппаратаза счет гидравлического сопротивления шихты, находящейся в нем. Сужение и уплотнение потока шихты,в за-, 10порном кольце дополнительно увеличивает ее гидравлическое сопротивление, Зона В под...

Входное устройство насоса

Загрузка...

Номер патента: 1100430

Опубликовано: 30.06.1984

Авторы: Глазырин, Заборцев, Зырянов, Мельников

МПК: F04D 1/00

Метки: входное, насоса

...повышение надежности.Поставленная цель достигается тем, что входное устройство насоса, содержащее питательную емкость с введенными в нее всасывающим трубопроводом, имеющим сифонный насадок, к верхней части которого подсоединена воздушная трубка свентилем и сливным трубопроводом, снабжено поршневым регулятором, надпоршневая и подпоршневая полости которого сообщены соответственно со сливным трубопроводом и воздушной трубкой и который имеет пружину сжатия в подпоршневой полости.На чертеже схематически показано входное устройство насоса, продольный разрез.Входное устройство насоса содержит питательную емкость 1 с введенным в нее всасывающим трубопроводом 2, имеющим сифонный насадок 3, к верхней части которого подсоединена воздушная трубка 4...

Устройство для транспортирования живой рыбы вертолетом

Загрузка...

Номер патента: 1098536

Опубликовано: 23.06.1984

Авторы: Голубенко, Зырянов, Носов, Попов, Ребров

МПК: A01K 63/02

Метки: вертолетом, живой, рыбы, транспортирования

...прикрепленного к внешней подвеске вертолетаконтейнера 1 с загрузочным люком 2и крышкой 3 в верхней части и разгрузочным люком 4 в нижней части скрышкой 5, соединенной с коромыслом6 при помощи винта , Коромысло 6одним концом шарнирно прикреплено кконтейнеру 1 при помощи оси 8, а другим концом опирается на защелку 9,имеющую поперечный вырез и установленную свободно в направляющей 10,жестко прикрепленной к контейнеру 1.На оси 11, также жестко присоединенной к контейнеру 1, установлена свозможностью поворота ступица 12,включающая жестко соединенные с нейзуб 13, входящий в поперечный выреззащелки 9,и рычаг 14 с поплавком 15.Ступица 12 имеет продольный паз, кроме того, на ступице 12 концентричноей размещена втулка 16 с секционнымивырезами для...

Устройство управления тормозными резисторами генератора

Загрузка...

Номер патента: 1094104

Опубликовано: 23.05.1984

Авторы: Гробовой, Джангиров, Дремина, Зырянов, Надыбин, Талдонов, Халевин

МПК: H02J 3/24

Метки: генератора, резисторами, тормозными

...постоянного тока, выполненный в виде резонансного контура с усилителем, если на валу синхронного генератора установлен тахогенератор переменного тока (в случае применения тахогенератора постоянного то-. ка блок выполняется в виде фильтра высших гармоник с усилителем), инерционно-дифференцирующее звено 24 с передаточной функциейТи = - 1+Тгде Тр - постоянная времени,р - операт р дифференцирования.Блок 25 вычисления отклонения угла, выполненный на интеграторе,блок 26 вычисления функции управления,представляющий собой аналого-вычислительное устройство, блок 27 оценкиинтенсивности возмущения, выполненныйв виде аналого-вычислительного устройства, логическую схему И 28, датчик 29 скорости, в качестве которогоиспользуется тахогенератор...

Способ автоматического управления процессом распылительной сушки микроорганизмов

Загрузка...

Номер патента: 1071905

Опубликовано: 07.02.1984

Авторы: Алиев, Ахметов, Захидов, Зырянов, Кабилов

МПК: F26B 21/06

Метки: микроорганизмов, процессом, распылительной, сушки

...продукта.Цель изобретения - повышение качества готового продукта путем предварительной подсушки микроорганизмов токами СВЧ.Поставленная цель достигается тем, что согласно способу автоматического управления процессом распыл ительной сушки микроорганизмов путем регулирования расхода теплоносителя по измеренным пара- зО метрам расхода суспензии и температуры отработавшего теплоносителя дополнительно измеряют концентрацию суспензии и температуру готового продукта, по измеренным параметрам и расходу суспензии регулируют величину токов СВЧ электростатическо го поля.На чертеже представлена схема устройства, реализующего предлагаемый способ.Устройство содержит распылительную сушилку 1, блок 2 поддержания поля токов 2СВЧ, регулятор 3 расхода...

Гидропривод

Загрузка...

Номер патента: 1070348

Опубликовано: 30.01.1984

Авторы: Глазырин, Гуреев, Зырянов, Мельников, Невский

МПК: F15B 11/04, F15B 11/042

Метки: гидропривод

...насоса и сливом 2.Недостаток известного устройства заключается в наличие специальной системы управления гидрозамком,Это может привести к тому, что при внезапном падении давления в напорной линиинасоса гидрозамок не закроется, так как управляется от специальной системы, что снижает надежность работы устройства в целом.Цель изобретения - повышение надежности работы.Для достижения цели, в гидроприводе,содержащем насос, сервомеханизм, раз 35грузочно-предохранительный клапан, управляемый пилотным распределителем с дистанционным управлением, распределитель,односторонний гидрозамок, причем однаиз рабочих полостей сервомеханизма свя.зана через односторонний гидрозамок и распределитель с напорной линией насоса и сливом, полость управления...

Способ измерения спиновой поляризации электронного пучка и устройство для его осуществления

Загрузка...

Номер патента: 1068854

Опубликовано: 23.01.1984

Авторы: Зырянов, Пчелкин

МПК: G01T 1/32

Метки: поляризации, пучка, спиновой, электронного

...очищенную поверхность кристалла-анализатора под углом 9 и регистрируются электроны, рассеянные на угол 2 В, кристалл-анализатор с жестко связанным коллектором рассеянных электронов поворачивают относительно двух взаимно перпендикулярных осей и по разности количества электронов, рассеянных в, двух взаимно противоположных направлениях, определяют соответствующую проекцию вектора поля-. ризации.Кроме того, в устройстве для осуществления способа, содержащем последовательно расположенные в вакуумной камере источник электронов, первую систему Фокусирующих линз, монохроматор, вторую систему Фокусирующих линз, кристалл-анализатор, плоскость которого расположена под углом д к направлению распространения ис1068854 затора 4. Зеркально...

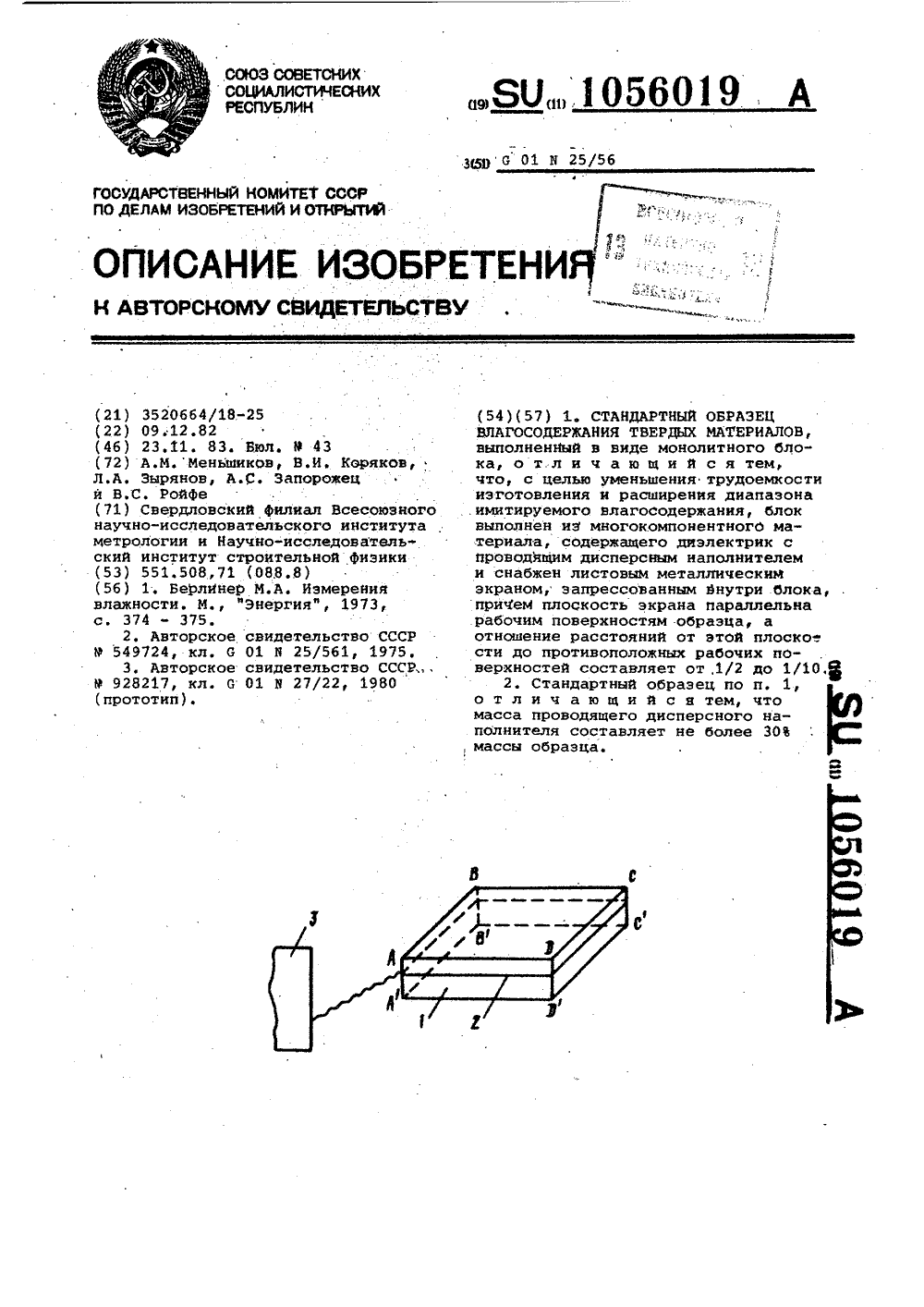

Стандартный образец влагосодержания твердых материалов

Загрузка...

Номер патента: 1056019

Опубликовано: 23.11.1983

Авторы: Запорожец, Зырянов, Коряков, Меньшиков, Ройфе

МПК: G01N 25/56

Метки: влагосодержания, образец, стандартный, твердых

...стандартных об-. более 1/2 разница между имитируюразцов является невозможность их щими значениями влагосодержаний. с , использования для поверки влагомеров обоих рабочих поверхностей образца е компланарной конструкцией первич- недостаточна (в ряде случаев) для25ного преобразователя. поверки влагомера в требуемом диаНаиболее близким по технической пазоне влагосодержаний. В то же времясущности к предлагаемому является при отношении менее 1/10 большее стандартный образец влагосодер- значение имитируемого влагосодержажания, выполненный в виде моно ния выходит за пределы требуемого литного блока ГЗ . диапазона поверки, поэтому пределыНедостатками известного образ- , изменениЯ отношениЯ 1/2 - 1/10 ца являются сложность его изготовле...

Способ электролитического получения алюминия

Загрузка...

Номер патента: 1054451

Опубликовано: 15.11.1983

Авторы: Валеев, Зырянов, Качановская, Котова, Лебедева, Тепляков, Хацкель

МПК: C25C 3/06

Метки: алюминия, электролитического

...на Фиг,3,из-за наличия на падине обильных глиноземныхосадков (высотой 15-20 сми более) или коржей более развитыконтуры 1 и 3 интенсивной циркуляцииметалла, что улучшает теплоотдачу металуом, увеличивает предельную температуру электролита ипозволяет работать при более высоких МПР и темпеуменьшить ИПР на ту же величину итем самым одновременно со снижением предельной температуры уменьшитьи ее рабочее значение, не допускаяего превышение над предельным с самопроизвольным .развитием "горячегохода" и "прорывом расплава".В период времени между двумя последовательными обработками торцовО по мере изменения состояния подошвыанода и подины (накопления глинозем"ных осадков, характера их размещения) в ванне постепенно в течение3-6 сут (примерно за...

Способ устранения деформаций заднего отдела стопы

Загрузка...

Номер патента: 1047467

Опубликовано: 15.10.1983

Авторы: Зырянов, Илизаров, Попков

МПК: A61B 17/00

Метки: деформаций, заднего, отдела, стопы, устранения

...площадкой со стороны противоположной направлению дистракции, данная спица препятствует подвывиху таранной кости. Через пяточную кость, с ее латеральной поверхности, проводят две перекрещивающиеся спицы. Для фиксации переднего отдела стопы через головки плюсневых костей также проводят спицу. Все спицы фиксируют на внешних опорах.Через 10 дней начинают дистракцию, при этом пятку перемещают по спиралевидной траектории одновременно в двух плоскостях деформации - фронтальной и сагиттальной, огибая задний отросток таранной кости. После установки пятки в положении нормо- коррекции, осуцествляют фиксацию до полной консолидации.П р и м е р. Больная Ж. Диагноз: остаточные явления полиомиелита, пя- точновальгусная деформация правой стопы,...

Способ определения объема циркулирующей крови

Загрузка...

Номер патента: 1037908

Опубликовано: 30.08.1983

Авторы: Зырянов, Левицкий, Тютрин

МПК: A61B 5/145, G01N 33/48

Метки: крови, объема, циркулирующей

...того, введение охО лажденного до 1-5 ОС раствора индикатора в количестве 0,5-1 мл/кг веса со скоростью 4-5 мл/с в дугу аорты,. которая является большой рефлексоген ной зоной, может вызывать различные расстройства системной гемодинамики (бради и тахикардию, гипо- и гипер" тензию и др.цель изобретения - упрощение способа .и предупреждение изменений сис- темой гемодинамики.Указанная цель достигается тем, что согласно способу определения объ; ема циркулирующей крови, заключающемуся во введении в кровеносное русло индикатора с последующей графической З 5 регистрацией его разведения терморезистором, индикатор и терморезистор вводят через подключичную вену, при этом индикатор вводят в верхнюю полую вену а терморезистор н легочную 40...

Устройство для разметки устьев шпуров

Загрузка...

Номер патента: 1025883

Опубликовано: 30.06.1983

Авторы: Зырянов, Коновалов, Орлов

МПК: E21C 37/00

Метки: разметки, устьев, шпуров

...на расстоянии другот друга, равные проектным расстоя, ниям между рядами шпуров, раму сразмещенными на ней световым указателем и с приспособлением для ориентирования ее в пространстве, рамаустановлена горизонтально, снабженаприспособлением для центрирования ееУнад градуировочными точками шнурадля разметки шпуров и дополнительными светЬвыми указателями и выполненаЗ 5 в виде параллельных реек, жестко:фскрепленных межцу собой, на которыхустановлены и сориентированы подуглом 90 к плоскости рамы световыеуказатели, расстояния между которыми40 и между рейками рамы равны паспортным расстояниям между шпурами в ряду и между рядами шпуров соответственно.На фиг.1 показан план выработки и размещение в ней устройства(вид сверху) 1 на фиг.2 -...

Способ обработки расплавленной стали алюминием

Загрузка...

Номер патента: 1025731

Опубликовано: 30.06.1983

Авторы: Зырянов, Иванченко, Комов, Ласенко, Морозов, Тюрин

МПК: C21C 7/00

Метки: алюминием, расплавленной, стали

...уменьшение глубины погружения алюминия от оси ккраю емкости способствует тому, чторастворяющийся алюминий полнее вов 45 лекается в нижние слои металла иполнее взаимодействует с ним. Приэтом не только повышается использование алюминия, но и снижается загрязненность стали скоплениями оксидных50 неметаллических включений, посколькусоздаются условия для более полногоих всплывания, вследствие чего снижается пораженность слябов и готовогопроката поверхностными дефектами и55 увеличивается выход годного металла.П р и м е р ы 1 - 1 . Конструкционную сталь выплавляют в 25 т дуго,вой электропечи и выпускают вместе1025731 20 с восстановительным шлаком в сталеразливочный ковш ( диаметр ковша1900 мм, наполнение ковша металлом1650 мм), После выпуска...
