Юрьев

Номер патента: 1384712

Опубликовано: 30.03.1988

Авторы: Бугаков, Дьяков, Сапунцов, Юрьев

МПК: E21B 19/06

Метки: вращения, подъема, труб, элеватор

...выступов 7профильного участка шпинделя 3. Кроме того, кулачки 10 выполнены с упорами 13 в виде роликов, которые с попощью пружин 14 постоянно прижимаются к проушинам 5, имеющим криволинейные пазы 15 под упоры 13,Элеватор работает следующим образом,При необходимости спуска. труб вскважину или наращивании колонны бурильных труб очередной трубой, размещенной горизонтально на стеллаже(не показан), элеватор опускаетсяв нижнее положение и его корпус 1переводится в горизонтальное положение. В этом случае траверса 4 находится на гладкой цилиндрическойчасти 6 шпинделя 3 и выступы 7 шпинделя 3 находятся выше пазов 8 траверсы 4,При отклонении корпуса 1 от вертикального положения проушины 5 поворачиваются вокруг оси и своими криволинейными пазами...

Номер патента: 1382646

Опубликовано: 23.03.1988

Авторы: Шилова, Юрьев

МПК: B29B 11/02

Метки: каучука, кип, резания

...длины отрезаемых кусков от кипы 17 отборочные ролики выполнены в виде цилиндрических отрезков, между которыми помецаются штыри 11, а на траверсе 15 выполнены пазы 18, позволяющие перемещать стаканы 1 О относительно траверсы.Работа машины осуществляется следующим образом.Снацала устанавливают необходимую длину отрезаемого от кипы куска. Для этого перемещают раму 9 по направляющим 7 основания. При этом штыри 11 перемегца ются между отрезками отборочных роликов 6 рольганга 4 до требуемого расстояния от линии перемещения ножа Пазы 8 на траверсе 15 позволяют перемещаться стаканам 10 относительно травер 5 10 15 20 25 30 сы, закрепленной на штоках цилиндров 16. Разрезаемую кипу 17 устанавливают на роль- ганг 4 и кипа под действием...

Номер патента: 1379271

Опубликовано: 07.03.1988

Автор: Юрьев

МПК: C02F 3/12

Метки: аэротенк-вытеснитель

...надним перегородкой 12. Внутрь корпусаилоотделителя 9 введен кавитационный аэратор 13 с электродвигателем О 14 и ротором 15, на валу 16 которогосмонтирован регулируемый по высотеклапан 17 воронкообразного типа,перекрывающий цилиндрическую перегородку 12. Илоотделитель 9 предпос ледней камеры 2 по центру снабженстабилизационной трубой 18, расположенной вертикально под кавитационнымаэратором 13. Стабилизационная труба18 предпоследней камеры 2 связана 20 всасывающим трубопроводом 19 с илососом 8 вторичного отстойника 5 последней камеры 3, в которую введена дырчатая труба 20 для аэрации иловойсмеси. Дегазатор имеет перепускные 25окна 21, продольную щель 22, Вторичный отстойник 5 связан внизу с последней камерой продольной щелью...

Номер патента: 1375571

Опубликовано: 23.02.1988

Авторы: Свиридов, Юрьев

МПК: C02F 3/14

Метки: канал, окислительный

...на фиг.4 -разрез Б-Б на фиг.З.Окислительный канал имеет прямоугольный корпус 1, продольную перегородку 2, магистральный воздухопровод 3, азраторы 4, направляющие сопла 5, расположенные, как и аэраторы 4,перпендикулярно к магистральному воздухопроводу 3, узлы 6 и 7 ввода иотвода воды. Сопла 5 размещены нарасстоянии от дна корпуса, равном0,2-0,5 рабочей глубины. Окислительный канал делится продольной перегородкой 2 на два взаимосвязанных канала 8 и 9. Канал работает следующим образом.Сточная вода поступает в корпус по узлу 6. Азраторы 4 создают вращательное движение воды в каналах 8 и 9. Поступательное движение воды достигается посредством сопел 5. Отвод воды осуществляется по трубопроводу узла 7.Возврат активного ила осуществляется...

Номер патента: 1373693

Опубликовано: 15.02.1988

Автор: Юрьев

МПК: C02F 3/02

Метки: аэроакселатор

...введена вертикальная ось. Между осью и зазором имеются подшипники скольжения,часть оси вне турбины коаксиальноснабжена вертикальным стержнем сопорной шайбой, а ось и стерженьвмонтированы в подоснову по центруаэроакселатора, При работе устройства вода через трубопровод 9 подаетсяв камеру 4, далее снизу вверх по каналу 12, эа счет этого осуществляется вращение турбины 16 и лопаток 18,которые перемешивают воду и ил в камере 2Применение изобретения позволяет интенсифицировать процесс очистки сточных вод, 3 ил,укреплена опорная шайба 22 гайкой 23 скреплена ось 24, проходящая вертикально по центру турбины. Между осью 24 и зазором 20 введены подшипники 25 скольжения. Ось 24 закреплена в основании 2 Ь,Аэроакселатор работает следующим...

Номер патента: 1370656

Опубликовано: 30.01.1988

Авторы: Евдокимов, Задерей, Кофто, Нагорный, Юрьев

МПК: G06F 17/12

Метки: алгебраических, линейных, решения, систем, уравнений

...о сигналах "Строб 3 с выхода буферного регистра 27("1", если требуется функционирование блока 3 деления в данном такте) или об отсутствии сигнала ("0", если не требуется выполнение операции деления в данном такте). Б данном случае в первом такте работы устройства блок 3деления не должен быть активизирован,так как он еще не принял операнды.50Поэтому иэ буферного регистра 27,считывается код "0", на третьи входывсех секций 28, - 28и буферных регистров 27, и 27, поступает сигнал,стробирующий считывание информации 55из буферных регистров сигналов активизации (буферных регистров 29 всехсекций, буферных регистров 27 и27) и буферных регистров режимов28, - 28,), Так как в первом тактеработы устройства необходима активизация только блокаввода и...

Номер патента: 1364790

Опубликовано: 07.01.1988

Автор: Юрьев

МПК: F16F 13/00

Метки: виброизолятор

...со стороны рамки 3 последовательно с балкой 5 упругий элемент в виде сильфона 9, сильфон 10, размещенный между объектом 1 и балкой 5, и пружину 11, установленную 25 между основанием 2 и сильфоном 9, а полости сильфонов 9 и .10 соединены между собой каналом 12 и заполнены рабочей средой.Виброизолятор работает следующим образом.В зависимости от веса объекта 1 упорами 8 жесткость балки 5 регулируется так, чтобы она была близка к нулевой, чем обеспечивается высокая эффективность виброизоляции, При из-.35 менении веса объекта 1, например увеличении, давление рабочей среды в сильфоне 10 увеличивается. За счет канала 12 такое же давление устанавливается в сильфоне 9. Соотношение рабочих площадей сильфонов 9 и 10 выбрано таким, что приращение...

Номер патента: 1361115

Опубликовано: 23.12.1987

Авторы: Гулманис, Соломенникова, Юрьев, Ячиченко

МПК: C02F 3/12

Метки: биохимической, вод, сточных

...у дна илоотделителя эрлифты 5 с оголовками в виде раструба 6 и в виде перфорированных труб 7, опоясывающих периметр 2 О нижней грани илоотделителя 4, лоток 8 для подвода активного ила в головную часть аэротенка, вторичный отстой-. ник 9. Илоотделитель 4 выполнен в виде прямоугольного короба из верти кальных стенок 10 и горизонтального ,дна 11, в нижней части которого расположен короб 12 в виде четырехуголь-. ной перфорированной пирамиды, в верхней - тонкослойный модуль 13 с под держивающими его сверху и снизу сетками 14 и 15 (например, металлическими). В промежуточной части илоотделитель 4 имеет наклонную перепускную трубку 16, соединяющую аэротенк 1 и верх короба 12.Устройство работает следующим образом,Исходная сточная вода...

Номер патента: 1357691

Опубликовано: 07.12.1987

Авторы: Иванов, Терехин, Юрьев

МПК: G01B 5/30

Метки: деформирующей, напряжений, остаточных, способности, технологических

...Техред И, Верес К Заказ 5496/36 Тираж 677 ВНИИПИ Государственного комитета СССР по делам из13035, Москва, Ж - 35, Раушская наб.,Производственно-полиграфическое предприятие, г. Ужгоорректор И. ЭрдейиПодписное бретсний и открытий л. 4/5род, ул. Проектная, 4 Изобретение относится к измерительной технике, а именно к способам определения деформирующей способности остаточных напряжений, вносимых механической обработкой в поверхностный слой материала. 5Целью изобретения является упрощение и повышение точности определения деформирующей способности остаточных напряжений, вносимых в поверхностный слой исследуемой механической обработкой, при одновременном определении деформирующей способности остаточных напряжений, внесенных в поверхностный...

Номер патента: 1356156

Опубликовано: 30.11.1987

Авторы: Агеев, Барашев, Юрьев

МПК: H02M 7/48

Метки: преобразователем, реверсивным, тиристорным

...реакторами 15-18, протекают уравнительные токи. В момент времени, когда ток двигателя достигает порого-, вого значения, сигнал на выходе порогового блока 9 становится равным , а на управляющем входе ключевого элемента 4 - "0", при этом ключевой элемент 4 закрывается, прекращая подачу импульсов управления на вентили моста 20, мост 19 продолжает работать в выпрямительном режиме, гаким образом преобразователь переходит в режим раздельного управления. Так как мост 20 выключен, уравнительные токи отсутствуют.Такой режим будет сохраняться до тех пор, пока система регулирования не поцаст сигнал на реверс двигателя, переводя БИФУ 1 в инверторный режим, а БИФУ 2 - в выпрямительный. Мост 19 переводится в инверторный режим, ток двигателя начинает...

Номер патента: 1356059

Опубликовано: 30.11.1987

Авторы: Иосилевич, Труняков, Юрьев

МПК: H01P 1/28

Метки: волноводный, короткозамыкатель

...расположено заподлицо с узкой стенкой отрезка прямоугольного волновода 1. Высота и диаметр проводящего стакана 3 превышают размеры соответственно широкой и узкой стенок отрезка прямоугольного волновода 1, Внутри проводящего стакана 3 размещена проволока 4 в изолирующей трубке 5, которая охватывается цилиндрической пружиной б сжатия. Один конец проволоки 4 в изолирующей трубке 5 закреплен на днище проводящего стакана 3, а другой конец - на первом выводе проходного конденсатора 7, установленного на корпусе 2. Второй вывод проходного конденсатора 7 служит входом для управляющего тока,Устройство работает следующим об 1 разом.40При подаче управляющего тока на второй вывод проходного конденсатора 7 происходит разогрев и расплавление проволоки...

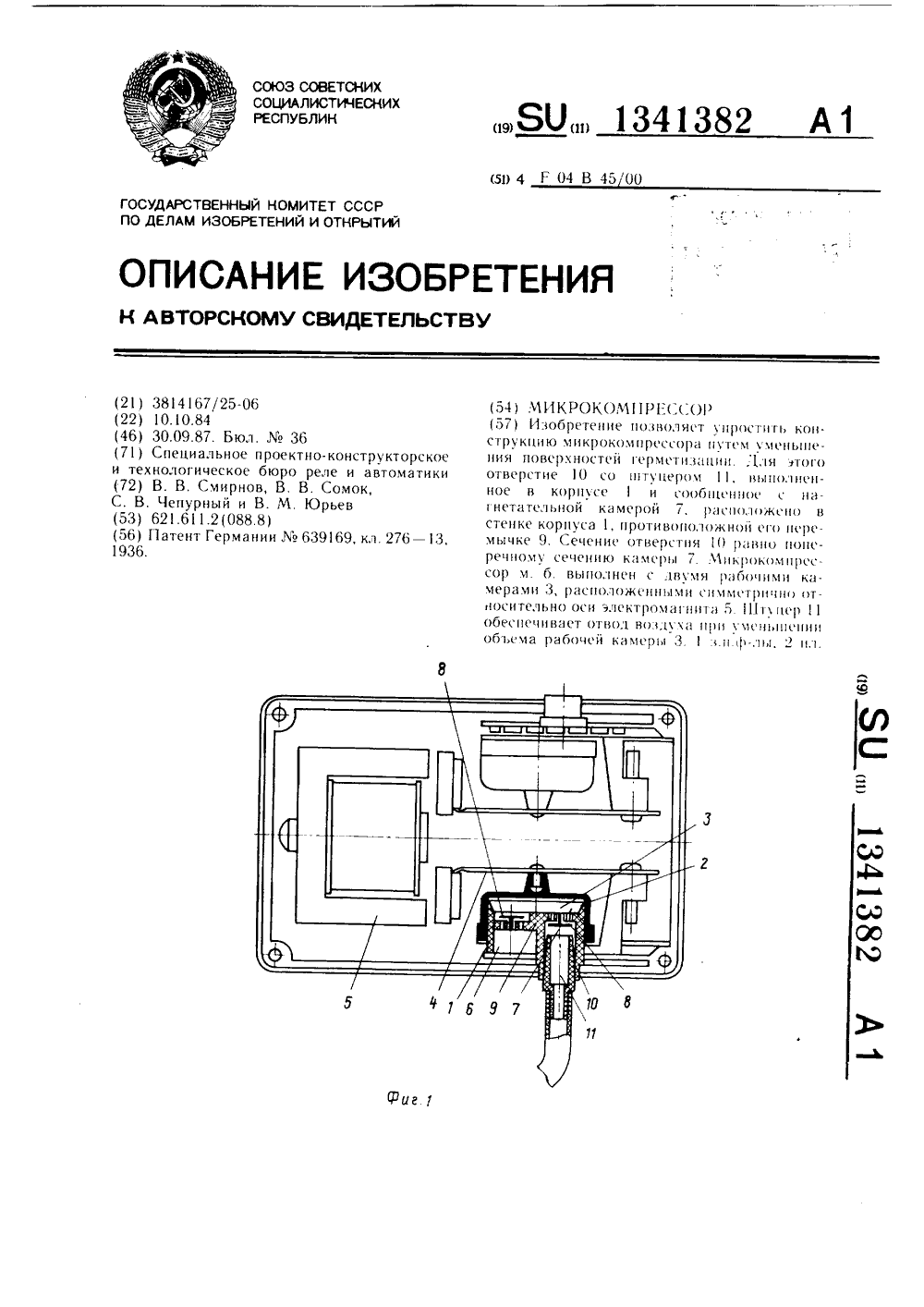

Номер патента: 1341382

Опубликовано: 30.09.1987

Авторы: Смирнов, Сомок, Чепурный, Юрьев

МПК: F04B 45/00

Метки: микрокомпрессор

...на корпусе 1 с возможностью взаимодействия с мембраной 2 и связанный с электромагнитом 5, распо.)оженные в корпусе 1 всасывающую 6 и нагнетательную 7 камеры, сообщенные с ра. бочей камерой 3 церез клапаны 8, разме(цецные н перемычке 9 корпуса 1 между раоочей камерой 3 и всасываю)цей 6 ц цагнетатепьцой 7 камер;1 ми, и вынолнецц(ге в противоположной перемычкестенке корпуса 1 и сообщенное с нагнетательной камерой 7 отверстие 10 с сечением, равным поперечному сецецц(о цагцетательцой камеры 7, и со ш)у цром 11 для отвода воздуха.Мцкрокомпрессор выполнен с двумя рабоцимц камерами 3, расположенными симметрично (лгцоси)ельца оси элекгром(ниМикрокомпрессор работает следую)цим образом.Прц подаче напряжения сети иеремнного тока ца...

Номер патента: 1332143

Опубликовано: 23.08.1987

Авторы: Кашинцев, Юрьев

МПК: G01B 7/02

Метки: амплитудный, электроконтактный

...настраивают регулируемые электроконтакты 6 и 7 так, чтобы свободныйпуть измерительного штока был равен допуску на контролируемый .параметр. Затем вы - полняют цикл измерения, который заключается в том, что к измерительному наконечнику 3 подводят контролируемый объект и перемещают его так, чтобы проконтролировать амплитуду изменяющейся величины, например вращают круглый объект с тем, чтобы проконтролировать его биение. При перемещении измерительного штока 2 вверх электроконтакт 6 замыкает электрическую цепь, а при дальнейшем нарастании размера вызывает поворот контактного рычага 8 до максимального значения размера; фрикционные бараба рычага от ведущего электроконтакта,что приводит к необоснованному сокращению поля допуска и ложному...

Номер патента: 1328887

Опубликовано: 07.08.1987

Авторы: Бубнов, Зажирко, Кавко, Сутормин, Юрьев, Ямановский

МПК: H02K 24/00

Метки: бесконтактный, обмотками, поворота, сосредоточенными, угла

...обмоток двух статоров 3 соединены последовательно, а обмотки 5 возбуждения, расположенные на диаметрально установленных статорах 3, подключены к выходу генератора 1 опорного синусоидального напряжения.Любые осевые смещения втулки 2 относительно указанного (фиг,5) положения, вызванные, например, неточностями сборки, приводят к появлению на выходе остаточного, не зависящего от угла поворота с вала, напряжения.Для устранения влияния осевых смещений ротора относительно оси симметрии статора 3 на внешней цилиндрической поверхности втулки 2 выполнены симметрично относительно центра симметрии кольцевые канавки.Выполнение соотношения (1) гарантирует полное перекрытие торцовой поверхности данного стержня статора 3 находящейся под ним части...

Номер патента: 1328474

Опубликовано: 07.08.1987

Авторы: Дьяков, Кузьмин, Сапунцов, Юрьев

МПК: E21B 19/14

Метки: бурильных, подсвечник, прорезями, резьбового, соединения, труб

...ввертикальной плоскости, причем наосях 11 размещены пружины 12, обеспечивающие поворот планок 6 в горизонтальное положение,Подсвечник имеет предохранительные стенки 13, удерживающие бурильные трубы 14 в пределах подсвечника.Подсвечник работает следующим образом.При подъеме колонны бурильныхтруб из скважины бурильную трубу 14с помощью элеватора поднимают вышепредохранительной стенки 13 и опускают ее нижний конец в направляющуюворонку 4 желоба 2 до упора торцовойповерхности 15 зарезьбовой части трубы 14 в горизонтальный участок 9 рабочей поверхности 8 опорных элементов7. При этом резьбовое соединение 16вместе с внутренней трубой 17 размещается между опорными элементами 7. Затем бурильную трубу 14 разворачивают прорезью 18 параллельно...

Номер патента: 1328292

Опубликовано: 07.08.1987

Авторы: Олевский, Тимофеев, Юрьев

МПК: C02F 3/14

Метки: аэрирования, жидкости

...к центральной опоре 19 аэраторстремится вращать промежуточныйшарнир 12 и стрелу 16 вокруг центральной опоры 19 против часовойстрелки, чему препятствует собачка23, входящая в зацепление под действием пружины 24 с храповым колесом20 шарнира 17,В результате этого стрела 16 спромежуточным шарниром 12 останавливается, а аэратор 1 продолжает вра.щение по часовой стрелке вокруг про"межуточного шарнира 12. При удаленииаэратора 1 от центральной опоры 19на расстояние, которое обеспечиваетсовместное вращение аэратора 1 ипромежуточного шарнира 12 со стрелой16 по часовой стрелке, описанныйцикл повторяется.При изменении уровня 28 жидкостив водоеме понтон 9 с аэратором 1 со"нершает плоскопараллельное перемещение на качающихся рычагах 1 О относительно...

Номер патента: 1326217

Опубликовано: 30.07.1987

Авторы: Бибик, Браудо, Калашникова, Молочников, Толстогузов, Юрьев

МПК: A23C 15/16, A23D 3/02

Метки: масла, низкожирного, сливочного

...В этом случае в момент инверсии фаз в систему вводят только раствор пектина. В качестве кальцийсодержащего сырья может быть использован уксуснокислый, молочнокислый глюконат кальция или хлористый кальций.П р и м е р 1. 694,3 кг высоко- жирных сливок (72% жирности) смешивают с белково-молочной фазой, сос" тоящей из 15 кг концентрата нативного казеина, 288 кг обезжиренного молока и 2 кг пектина. Смесь перемео шивают при температуре не вьппе 50 С до образования однородной консистенции, пастеризуют при 85 С, охлаждают до 6 С и выдерживают 16 ч. Созревшую смесь интенсивно перемешивают при 6-8 С до разделения фаз. Разделение фаз определяют по падению электропроводности. В расслоившуюся систему вводят 1 кг хлористого кальция в виде 10%-ного...

Номер патента: 1315253

Опубликовано: 07.06.1987

Авторы: Бабошкин, Иванов, Плаксин, Юрьев

МПК: B24B 21/22

Метки: абразивной, движения, ленте, осциллирующего, поперечного, сообщения

...корпус 1 ролика поворачиваться вбкруг оси 3 в плоскости, перпендикулярной ей и включающей ось вращения вала 2. При повороте корпуса 1 он действует на ступицу б, которая перемещается от воздействия пальца 4 вдоль оси вала 2 до контакта с регулировочным винтом 9. Амплитуда осцилляции шлифовальной ленты прямо- пропорциональна углу между осью вращения ролика и осью цилиндрической поверхности его корпуса 1. Для изменения амплитуды осцилляции регулиро-5253 2вочный винт 9 необходимо вращать,при этом он воздействует на ступицуб и заставляет ее перемещаться в осе;вом направлении в одну из сторон, Всвою очередь, ступица б воздействуетна корпус 1 ролика посредством пальца 4 и вынуждает его поворачиватьсявокруг оси 3, вызывая...

Номер патента: 1312080

Опубликовано: 23.05.1987

Авторы: Дорожкин, Юрьев

МПК: C02F 3/04

Метки: биофильтра, регенерации

...или изъятие полого бура 1 осуществляется фиксирующимися ру 30 коятками 47, насаженный на оси 48,Зубья 46 своими торцами 49 упираютсяв регулировочный винт 50, чем обеспечивается величина сцепления насечки51 с полым буром 1. Для передачи уси 35 лий гидроцилиндров 10 на зубья 46 идалее на полый бур 1 предусмотренырейки-досылатели 52 с внутренней прорезью 53, опорными седлами 54 и 55и проушинами 56, соединенными осями 40 11 со штоками 57 гидроцилиндров 10,Устройство работает следующим образом.Отдельными узлами устройство длярегенерации биофильтра доставляют на1312080 4продолжается промывка биофильтра 32. м Регенерация биофкльтра 32 считаетсязаконченной, когда загрязненная карта его полностью промыта, й 5 После завершения работ устройстводля...

Номер патента: 1305298

Опубликовано: 23.04.1987

Авторы: Дьяков, Сапунцов, Юрьев

МПК: E21B 19/07

Метки: бурильных, полуавтоматический, труб, элеватор

...сжимают пружину 33 и перемещаются в верхнее положение, В этот момент втулка 24 под действием пружины толкателя 26 поворачивается в сторону оси элеватора, выводя ступенча тый торец 32 стопора 27 ниже тяги 19, а ролик 30 - ближе к оси элеватора. После этого опускают рукоятку 5 копира 3, которй остается в отведенном положении, так как торцевая 20 плоскость 23 опирается на стопор 27.Затем элеватор с открытой створкой 6 наводят на трубу 31, стоящую на подсвечнике, и закрывают створку 6. При этом труба 31 нажимает на выступающий внутрь корпуса 2 ролик 30 механизма 10 фиксации, в результате чего втулка 24 утапливает толкатель 26, а стопор 27, поворачиваясь, освобождает тяги 19, которые поворачи вают копир 3 до упора его роликом 4 в трубу...

Номер патента: 1303561

Опубликовано: 15.04.1987

Автор: Юрьев

МПК: C02F 3/12

Метки: аэротенк-вытеснитель

...илоотделителя введен кавитационный аэратор 8, на валу 10 которого смонтирован регулируемый по высоте клапан 16 воронкообразного типа, перекрывающий цилиндрическую перегородку 15.Аэротенк-вытеснитЕльработает следующим образом.Сточная вода по входящему трубопроводу 4 поступает в первую камеру 7 аэротенка, где смешивается с актив. ным илом и воздухом, подаваемым через аэратор 8. Иловая смесь поступает в илоотделитель 12 и через перепускной трубопровод 13 направляется в последующую камеру 7. В цилиндрическом корпусе 14 илоотделителя аэратор 8 флотирует жидкость и обеспечивает одновременно аэрацию сточной воды в камере 7. За счет эрлифтного действия между цилиндрическим корпусом 14 илоотделителя и коаксиально расположенной перегородкой 15...

Номер патента: 1298573

Опубликовано: 23.03.1987

Авторы: Бобров, Животченко, Потемкин, Синев, Соловьев, Юрьев

МПК: G01M 7/00

Метки: виброзащитного, коэффициента, передачи, устройства

...тело, например, массой 75,кг, Е (сд) = Зиад=75 ы., Возможен частный случай, когда импеданс первого объекта Е (сд) = О.Используя указанное соотношение и полученные данные измерений, определяют комплексный коэффициент передачи О (ы) исследуемого виброзащитного устройства - сиденья транспортного средства с реальным объектом виброзащиты - человеком.Предварительно определяют механический импеданс Е (сд) реального объекта виброзащиты. Затем к исследуемому виброзащитному устройству поочередно подключают объекты с заранее известными механическими импедансами Е, (оЭ) и Е (а, при этом возбуждают гармонические колебания виброзащитного устройства с подключенным объектом, измеряют параметры воздействия на входе виброзащитного устройства., а также...

Номер патента: 1289745

Опубликовано: 15.02.1987

Авторы: Воленко, Мирончик, Мишин, Юрьев

МПК: B63B 35/28

Метки: лихтеров, лихтеровоз, погрузки

...закреплена на оси 8 с возможностью поворота влево на угол более 90 под действием собственного веса, Обратное движение стенки 7 производится тросами 9, запасованными на лебедках, расположенных на башнях 2, Поверхности контакта устройства с кормовой оконечностью 4 лихтеровоза снабжены амортизирующими прокладками 10, Положение лихтера 11 в устройстве фиксируется амортизаторами 12, размещенными на кормовой оконечности 4 лихтеровоза, на внутренних бортах башен 2 и на вертикальной стенке 7,Устройство балластируется и подводится буксиром к кормовой оконечности 4 лихтеровоза под его консоли 3, Балластные отсеки осушают, одновременно подтягивая устройство к лихтеровозу. Прижатое к консолям 3 устройство дополнительно закрепляют планками 5,...

Номер патента: 1286536

Опубликовано: 30.01.1987

Авторы: Урясов, Юрьев

МПК: C02F 3/16

Метки: биохимической, вод, сточных

...9, заканчивающиеся у дна корпуса раструбами 1 О, воздуховод 11 с трубчатыми аэраторами 12, скребком 13 и лоткомзоне действия раструбов. Скребки 13способствуют тому, чтобы по ходудвижения моста 2 ил, осевший на дне сооружения, сгребался в зону действия раструбов 10, При каждом повороте моста 2 происходит полное взмучивание ила по всему объему устроиства.Введение раструбов с трубчатыми аэраторами и скребками, связанными с движущейся фермой, обеспечивает взмучивание ила на дне сооружения. Подсос осевыми насосами по стабили 15зационным трубам ила со дна к роторам кавитационных аэраторов обеспе 20 чивает стабильную работу аэротенкасмесителя, оптимальное перемешивание содержимого в резервуаре, предотвращая концентрирование ила на дне, его...

Номер патента: 1283877

Опубликовано: 15.01.1987

Авторы: Алимов, Юрьев

МПК: H01P 1/203

Метки: сверхвысокочастотный, фильтр

...полосковых резонаторах 4 - 7 устанавливается стоячая волна, причем связь между несмежными Х-образными полосковыми резонаторами 4 - 7 отсутствует. Действительно, их разомкнутые концы не связаны емкостной связью, так как "экранированы" проводниками Х-образного полоскового резонатора 5 н 6 соответственно и подключенными к ним четвертьволновыми полосковыми проводниками 11.Следовательно, эа счет четверть- волновых полосковых проводников 11 устраняется паразитная емкостная связь между несмежными Х-образными полосковыми резонаторами 4-6 и 5-71ВЕЯПИ Заказ 7452/53; Тираж 1,5 И/Ир - 2,5,625 Подписное Произв,-полигр, пр"тие, г. Ужгород, ул. Проектная, 4 Изобретение относится к радиотех-,;нике и может быть использовано дляфиль трации...

Номер патента: 1274678

Опубликовано: 07.12.1986

Авторы: Каплинский, Ковальчук, Курилин, Тривайло, Юрьев

МПК: A61B 1/273

Метки: трубка, эзофагоскопическая

...которого расположена рукоятка 2, а на другом конце выполнен клиновой скос 3, служащий для облегчения ввода трубки в пищевод, имеющий форму эллипса. На тубусе 1 установлена створка 4, которая выполнена в виде жесткого кольца, соответствующего форме клинового скоса тубуса. Кольцо 4 свободно охватывает тубус по наружному диаметрууст;иопасно заподлицо со скосом 3, закреплено на тубусе, например, заклепками 5 с возможностью вращения вокруг малой оси эллипса.Кольцо 4 шарнирно соединено с механизмом управления, который выполнен в виде проволочной тяги 6 и фиксирующего винта 7 с гайкой 8. Тяга 6 для удобства работы на свободном конце снабжена петлей 9 и закреплена на тубусе при помощи отогнутых к оси трубки перемычек 10, которые образованы в...

Номер патента: 1270447

Опубликовано: 15.11.1986

Автор: Юрьев

МПК: F16F 13/00

Метки: подвеска, упругая

...упругого стержня 1 позволяс" исклк)чить подшипник как элемент трения, тык как цро Сты взаимно осуществляв)т продольную нагрузку друг друга. Кроме ого, упругии стержень 1 выполнен из монолитного блока без единого сопряжения или сборно о узлы, что полностью устраняет конструкциоцнос трение цри поворот( промежуточного фланца 5. Таким обр)зо)1, практически полностью устранено трсцис, что повышает качество и эц)фскт 5 вц)ст) упругой подвески как механического фильтры У(гранение подшипника и элементов трения Означает также устранение изцкыповышение надежности усройства.Во-вторых, расчленение упру гого стсржцяцы элементы позволяет увеличить эффект снижения жесткости за счет продольной силы. Действительно, при закручивании монолитного...

Номер патента: 1079003

Опубликовано: 30.10.1986

Авторы: Груздев, Кувшинов, Мустафаев, Пономаренко, Рагутский, Юрьев

МПК: F15B 13/02

Метки: гидрораспределитель

...канала, а со стороны сливного канала имеется зазор, в который уплотнение выдавливается, что способствует его быстрому износу. Цель изобретения - сокращение габаритов, уменьшение усилия управления, улучшение технологичности и повьппение надежности.Поставленная цель достигается тем, что в гидрораспределителе, содержащем корпус с напорным, сливным, рабочим и командным каналами и связанный с толкателем золотник с эластичными уплотнениями для разобщения этих каналов, установленный в ступенчатой расточке корпус с образованием отсечных кромок и двух торцовых полостей, одна из которых сообщена с командным каналом, сливной канал выполнен в стенке другой торцовой полости, напорный канал - в стенке ступени меньшего диаметра расточки...

Номер патента: 1261852

Опубликовано: 07.10.1986

Авторы: Лазинцев, Смоляков, Стажевский, Шемякин, Юрьев

МПК: B65D 88/66

Метки: подачи, сыпучих

...диска 7, укрепленного с помощью опорных элементов 8 на вал 9, верхний конец которого вращается в опоре 10, зафиксированной соосно с корпусом 1 и его гнездом 6 посредством ребер 11, а нижний конец вала пропущен сквозь уплотнение 12 в выпускной воронке 5, соединен с приводом 13, оборудованным системой 4 управления, и вращается в опоре 15.Устройство для подачи сыпучих материалов работает следующим образом.Корпус 1 наполняют сыпучим материалом, закрывают крышку 3, устанавливают в,о 5 20 25 30 гнездо 6 и фиксируют в нем. Затем открывают днище 2 и сыпучий материал оседает на решетчатый диск 7, За счет того, что размер ячеек решетки диска 7 выбирается меньше размера сводообразующего отверстия транспортируемого материала, последний...

Номер патента: 1258419

Опубликовано: 23.09.1986

Авторы: Горбачевский, Каплинский, Ковальчук, Тривайло, Юрьев

МПК: A61M 11/02

Метки: веществ, лекарственных, распылитель

...18, котораяснабжена сменным наконечником 19.Форсунка 18 установлена на отогнутыхконцах деталей 14 и 15 с возможностьювращения вокруг общей оси а - а в направлении стрелок Р. Для жесткоститрубка 14 и стержень 15 соединенымежду собой при помощи стягиваемоговинтов 20 хомута 21.Установочный стержень 15 имеетФорму трубки, в которой выполнена впределах угла 2 (фиг. 3) поперечнаяпрорезь шириной , а снаружи установлен диск 22 с винтом 23. Внутристержня - трубки 15 размещен гибкийтросик 24, который одним своим наконечником 25 при помощи винта (штифстержне, и диска с винтом, причемодин конец тросика жестко соединен с форсункой , а другойс винтом диска, расположеннымв прорези установочного стержня. та) 26 присоединен к Форсунке 18,а вторым...
