Патенты с меткой «микрокомпрессор»

Номер патента: 122836

Опубликовано: 01.01.1959

Автор: Агапов

МПК: F04B 27/06

Метки: аквариумах, воды, воздухом, лабораторных, микрокомпрессор, насыщения, различных, также, террариумах, установках, фильтрации

...электродвигателя к сети осуществляется посредство коеодеи 8, к гнездам е(оторОЙ припаяееы выводы 11 атушки 5, На концах вала 9 ротора, установленного на двух шарикоподшнпниках 10, впрессогаеепых в крОнштейе 1 ее 2 и 3, закреетлепы поодки 11, развернутые и.: 180 один относитслью другого. Пальцы 12 поводков связаны тягами 1 с поршнями 14 и входят в пазы направляющих 15, прикрепленных к цилиндрам 1 б. Последние снабжены золотниками, выполненными каждевО в виде двух шайб 17 и 18. Первая из них припаяна к цилиндру, а вторая - прикреплена к кронштейну, и ес ось 19 проходит через отвсрсти. первой шайбы. Сила прилегания этих шайб регулируется натягом тарельчатой пружинной шайбы 20, надетой на ось 19. При вращении ротора 6 пальцы 12, скользя в...

Номер патента: 1089297

Опубликовано: 30.04.1984

Авторы: Андрианов, Юрусов, Юрусова

МПК: F04C 29/06

Метки: микрокомпрессор

...работы, вследствие перегре, ва корпуса машины, так как теплообмен через звукоизолирующую полость очень незначителен.Цель изобретения - повышение на дежности работы микрокомпрессора.Указанная цель достигается тем, что в микрокомпрессоре, содержащем кожух и размещенный в нем с .образованием звукоизолирукечей полости корпус,20 в полости размещен наполнитель в виде легкоплавкого вещества с темпе 1 о патурой плавления на 5-30 С выше максимальной температуры окружающей средые 25При этом в качестве легкоплавкого вещества использован парафин.На чертеже представлен микропроцессор, общий вид.Иикрокомпрессор содержит кожух 30 1 и размещенный в нем с образованием звукоизолирующей полости 2 корпус 3, причем в полости 2 размещен на 1 полнитель 4 в...

Номер патента: 1222893

Опубликовано: 07.04.1986

Авторы: Андрианов, Андрианова

МПК: F04C 29/06

Метки: микрокомпрессор

...в полости 2 парафина, последний начинает плавиться, в результате чего образуется граница раздела жидкой и твердой фаз парафина, причем жидкая фаза находится в непосредственном контакте с корпусом 3 и имеет температуру, близкую к температуре плавления парафина 1 около 50 С). Температура корпуса 3 при этом также поддерживается равной температуре плавления парафина, т,е. -50 С.При дальнейшей работе микрокомпрессора граница раздела жидкой и твердой фаз парафина перемещается от корпуса 3 к кожуху 1, увеличивая толщину жидкой фазы и уменьшая толщину твердой фазы парафина. 40 Температура жидкой фазы парафина и корпуса 3 при этом сохраняется по-прежнему, равной температуре плавления парафина.При дальнейшей работе микрокомпрессора и достижении...

Номер патента: 1341382

Опубликовано: 30.09.1987

Авторы: Смирнов, Сомок, Чепурный, Юрьев

МПК: F04B 45/00

Метки: микрокомпрессор

...на корпусе 1 с возможностью взаимодействия с мембраной 2 и связанный с электромагнитом 5, распо.)оженные в корпусе 1 всасывающую 6 и нагнетательную 7 камеры, сообщенные с ра. бочей камерой 3 церез клапаны 8, разме(цецные н перемычке 9 корпуса 1 между раоочей камерой 3 и всасываю)цей 6 ц цагнетатепьцой 7 камер;1 ми, и вынолнецц(ге в противоположной перемычкестенке корпуса 1 и сообщенное с нагнетательной камерой 7 отверстие 10 с сечением, равным поперечному сецецц(о цагцетательцой камеры 7, и со ш)у цром 11 для отвода воздуха.Мцкрокомпрессор выполнен с двумя рабоцимц камерами 3, расположенными симметрично (лгцоси)ельца оси элекгром(ниМикрокомпрессор работает следую)цим образом.Прц подаче напряжения сети иеремнного тока ца...

Номер патента: 1460419

Опубликовано: 23.02.1989

Авторы: Бансявичюс, Вайтасюс, Кибиркштис, Кишкис

МПК: F04C 18/344

Метки: микрокомпрессор

...9 снижает йотери мощности на трение, повышает долговечность конструкции. Формула изобретения Составитель С,Пузиков Техред М,Ходанич Корректор М,Шароши редактор Н.Тупица Заказ 521/41 Тираж 520 ПодписноеВНЯНПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 Изобретение относится к компрессоростроению и может быть использовано в микрокомпрессорах, применяемыхв приборостроении.Цель изобретения - уменьшениегабаритов, повышение надежности идолговечности конструкции.. На чертеже представленмикрокомпрессор, поперечное сечение. 10Микрокомпрессор содержит корпус1 с цилиндрической расточкой 2, вкоторой...

Номер патента: 1622630

Опубликовано: 23.01.1991

Авторы: Вайтасюс, Кибиркштис, Кишкис, Рузгис

МПК: F04C 18/00, F04C 21/00

Метки: микрокомпрессор, регулируемый

...Соосно корпусу 1 установлен ротор 9, выполненный в виде пустотелого вала с радиальным пазом, в котором размещена ппастина 10, образующая с разделительными элементами 4 рабочие камеры 11. Ротор 9 через муфту 12 соединен с ротором реверсивного шагового электродвигателя 3, который питается и управляется от блока 14.Микрокомпрессор работает следующим образом.При подаче управляющего сигнала от блока 14 на шаговый электродвигатель 13 последний поворачивает ротор 9 с пластиной 10 на заданный угол. При этом рабочая среда через всасывающие каналы 5 и клапаны 7 поступает в рабочие камеры 11. сжимается и через нагнетательные каналы 6 и клапаны 8 подается к потребителю. При повороте ротора 9 в другую сторону рабочий цикл повторяется. Ступенчатое...

Номер патента: 1668721

Опубликовано: 07.08.1991

Авторы: Вайтасюс, Кибиркштис, Ляудинскас, Рузгис

МПК: F04B 35/04

Метки: микрокомпрессор, поршневая, преимущественно, электромагнитная

...чл.Гагаоина. 10 Изобретение относится к машиностроению и может быть использовано в поршневых машинах, применяемых в приборах.Цель изобретения - упрощение конструкции и повышение эффективности работы.На фиг.1 показана машина при положении поршня в н, м.тобщий вид; на фиг.2 - показана машина при положении поршня в б.м.т.Электромагнитная поршневая машина, ,преимущественно микрокомпрессор, содержит корпус 1 с полостью, установленный в полости с образованием рабочей 2 и приводной 3 камер ., поршень 4 и электромагнитный Ъривод, при этом приводная камера 3 заполнена ферромагнитной жидкостью,Привод выполнен в виде электромагнитной катушки 5, установленной со стороны приводной камеры 3 соосно поршню 4,Кроме того, рабочая камера 3 уплотнена...

Номер патента: 1694984

Опубликовано: 30.11.1991

Авторы: Викторов, Кузнецов, Макаров, Славин

МПК: F04B 45/04

Метки: микрокомпрессор

...14 установлена на подшипнике 15, представляющем собой шарикоподшип ник, и расположена на эксцентрике 10. Электродвигатель 1 и приводной механизм размещены в корпусе 16. Противоположные стороны рамки 14 закреплены на жестких центрах диафрагм 3. Вал 11 маховика 8 установлен в подшипниковых опорах 17, Опоры 17 и электродвигатель 1 размещены по разные стороны рамки 14.Микрокомпрессор работает следующим образом,Вращение вала 13 электродвигателя 1передается посредством внутреннего зубчатого зацепления трибки 12 (малой шестерни) с зубчатым венцом 9 маховику 8 с эксцентриком 10. При этом рамка 14 совершает возвратно-поступательное прямолинейное движение, обеспечиваемое свободой перемещения шарикоподшипника 15 внутри рамки 14 в направлении,...

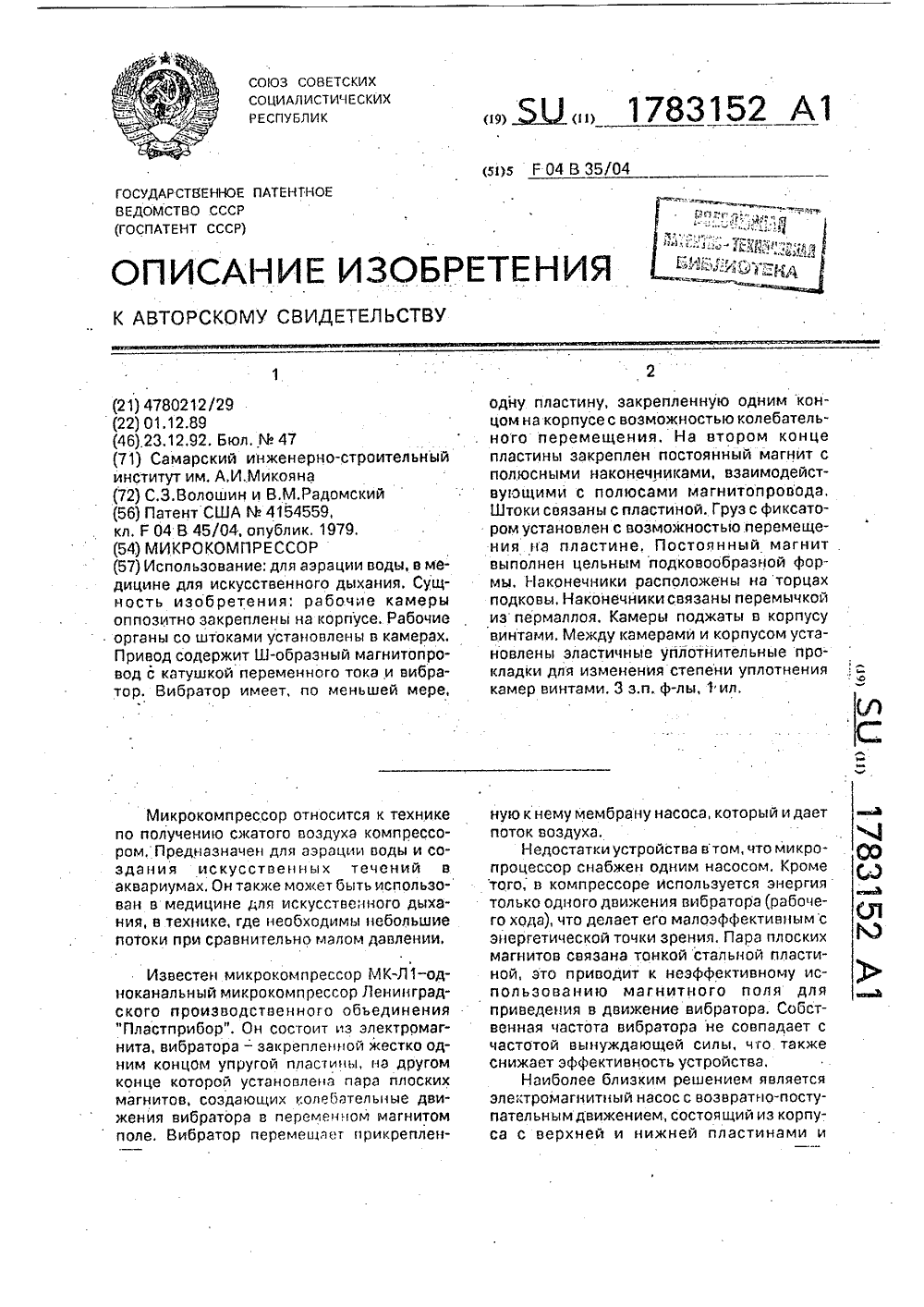

Номер патента: 1783152

Опубликовано: 23.12.1992

Авторы: Волошин, Радомский

МПК: F04B 35/04

Метки: микрокомпрессор

...магнит с полюсными наконечниками, расположенными с возможностью взаимодействия с полюсами. магнитопровода, а штоки связаны с пластиной, введены груз с фиксатором, установленный с,возможностью их перемещения по пластине.В микрокомпрессоре постоянный магнит выполнен цельным подковообразным, полюсные наконечники расположены на торцах подковы. Полюсные наконечники постоянного магнита связаны перемычкой из пермаллоя, а камеры поджаты к корпусу посредством винта, при этом между камерами и корпусом установлены эластичные уплотнительные прокладки с воэможностью изменения степени уплотнения камер посредством винтов,На чертеже изображена функциональная схема микрокомпрессора,Микрокомп рессор состоит из корпуса 1, источника переменного...
