Стенд для испытания гидроагрегатов

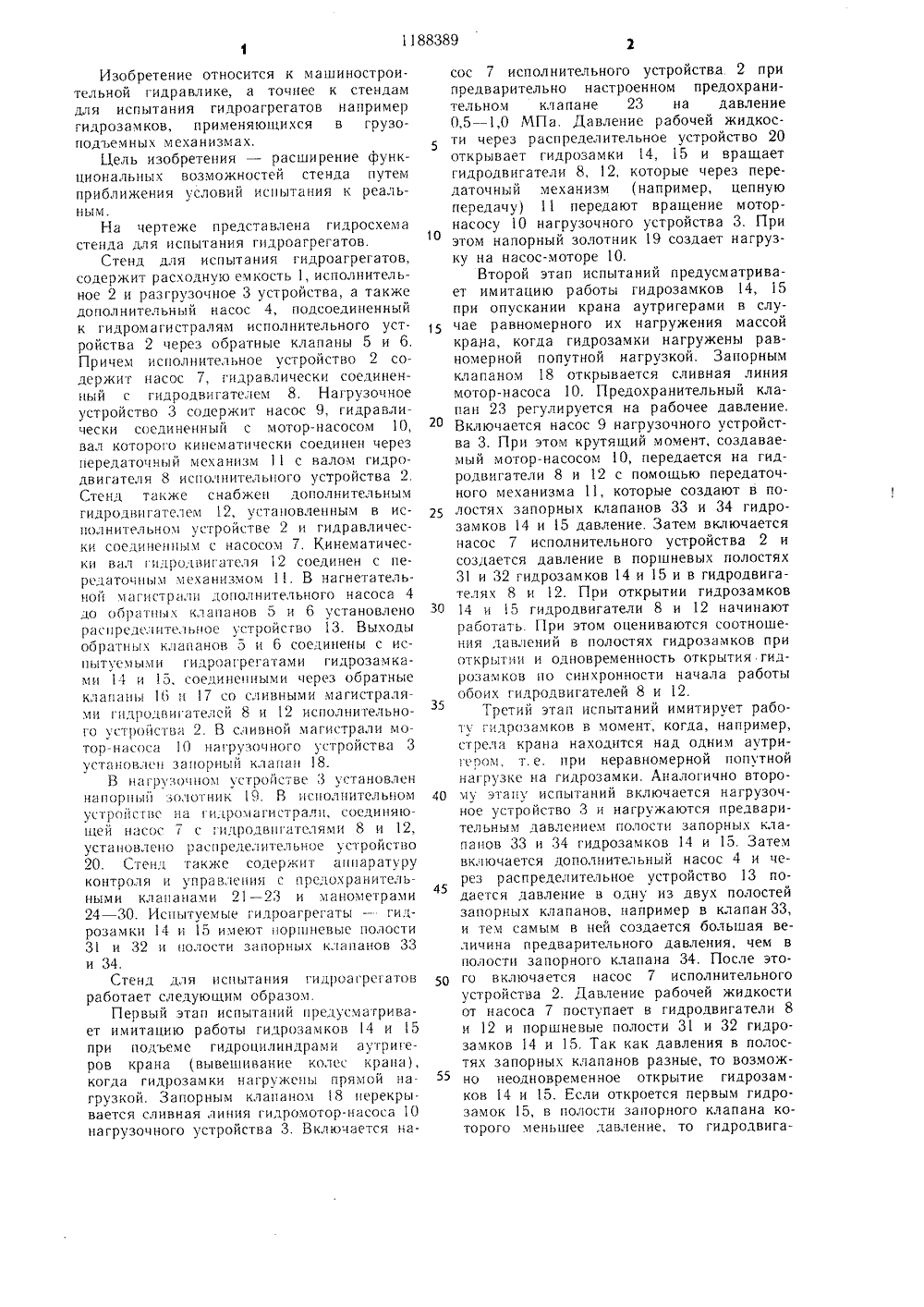

,8011883 19/О 94 г ОПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Всесоюзный научно-исследовательский институт транспортного строительства (53) 621.22.018.8 (088.8)(54) (57) СТЕНД ДЛЯ ИСПЫТАНИЯ ГИДРОАГРЕГАТОВ, содержащий расходную емкость, исполнительное и нагрузочное устройства, а также дополнительный насос, подсоединенный к гидромагистралям исполнительного устройства через обратные клапаны, причем исполнительное устройство содержит насос, гидравлически соединенный с гидродвигателем, нагрузочное устроиство содержит насос, гидравлически соединенный с мотор-насосом, вал которо- рого кинематически соединен через передаточный механизм с валом гидродвигателя исполнительного устройства, отличаюиийся тем, что, с целью расширения функциональных возможностей, стенд снабжен дополнительным гидродвигателем, установленным в исполнительном устройстве, гидравлически соединенным с насосом последнего, а кинематически вал этого гидродвигателя соединен с передаточным механизмом, причем в нагнетательной магистрали дополнительного насоса до обратных клапанов установлено распределительное устройство, выходы обратных клапанов соединены с испытуемыми гидроагрегатами, соединенными через обратные клапаны Е со сливными магистралями гидродвигателей исполнительного устройства, а в слив- Цф ной магистрали мотор-насоса нагрузоч- С ного устройства установлен запорный клапан.ФСИзобретение относится к машиностроительной гидравлике, а точнее к стендам для испытания гидроагрегатов например гидрозамков, применяющихся в грузо- подъемных механизмах.Цель изобретения - расширение функциональных возможностей стенда путем приближения условий испытания к реальным.На чертеже представлена гидросхема стенда для испытания гидроагрегатов.Стенд для испытания гидроагрегатов, содержит расходную емкость 1, исполнительное 2 и разгрузочное 3 устройства, а также дополнительный насос 4, подсоединенный к гидромагистралям исполнительного устройства 2 через обратные клапаны 5 и 6. Причем исполнительное устройство 2 содержит насос 7, гцдравлически соединенный с гидродвигателем 8. Нагрузочное устройство 3 содержит насос 9, гидравлически соединенный с мотор-насосом 10, вал которого кицематически соединен через передаточный механизм 11 с валом гидро- двигателя 8 исполнительного устройства 2. Стенд также снабжен дополнительным гидродвцгателем 12, установленным в исполнительном устройстве 2 и гидравлически соединенным с насосом 7. Кинематически вал гцдродвигателя 12 соединен с передаточным механизмом 11. В нагнетательцой магистрали дополнительного насоса 4 до обратных клапанов 5 ц 6 установлено расцрсделительцое устройство 13. Выходы обратных клапанов 5 и б соединены с испытуемыми гидроагрегатами гидрозамками 14 и 15, соединеццыми через обратные клапаны 16 ц 7 со сливными магистралями гцдродвигателсй 8 и 12 исполнительного устройства 2. В сливной магистрали мотор-цасоса 10 цагрузоч ного устройства 3 установлен зацорцый клапан 18.В цагрузочцом устройстве 3 установлен напорный золотник 9. В цсцолцительцом ул ройстце ца гидромагистралц, соединяющей насос 7 с;цдродвцгателями 8 и 12, установлено распределительное устройство 20. Стенд также содержит аппаратуру контроля и управления с предохранительными клапанами 21 - 23 и манометрами 24 - 30. Испытуемые гидроагрегаты - гидрозамкц 14 и 15 имеют поршневые полости 31 и 32 и полости запорцых клапанов 33 и 34.Стенд для испытания гидроагрегатов работает следующим образом.Первый этап испытаний предусматривает имитацию работы гидрозамков 14 и 15 при подъеме гидроцилиндрами аутригеров крана (вывегцивание колес крана), когда гидрозамки нагружены прямой нагрузкой. Запорным клапаном 18 перекрывается сливная линия гидромотор-пасоса 10 нагрузочного устройства 3. Включается ца 5 1 О 15 20 25 зо 35 4 О 45 50 55 сос 7 исполнительного устройства 2 при предварительно настроенном предохранительном клапане 23 на давление 0,5 - 1,0 МПа. Давление рабочей жидкости через распределительное устройство 20 открывает гидрозамки 14, 15 и вращает гидродвигатели 8, 12, которые через передаточный механизм (например, цепную передачу) 11 передают вращение мотор- насосу 10 нагрузочного устройства 3. При этом напорный золотник 19 создает нагрузку на насос-моторе 10.Второй этап испытаний предусматривает имитацию работы гидрозамков 14, 15 при опускании крана аутригерами в случае равномерного их нагружения массой крана, когда гидрозамки нагружены равномерной попутной нагрузкой. Запорным клапаном 18 открывается сливная линия мотор-насоса 10. Предохранительный клапан 23 регулируется на рабочее давление, Включается насос 9 нагрузочного устройства 3. При этом крутящий момент, создаваемый мотор-насосом 10, передается на гидродвигатели 8 и 12 с помогцью передаточного механизма 11, которые создают в полостях запорных клапанов 33 и 34 гидро- замков 14 и 5 давление. Затем включается насос 7 исполнительного устройства 2 и создается давление в поршневых полостях 31 и 32 гидрозамков 14 и 15 и в гидродвигателях 8 и 12. При открытии гидрозамков 14 и 5 гидродвигатели 8 и 12 начинают работать. Г 1 ри этом оцениваются соотношения давлений в полостях гидрозамков при открытии и одновременность открытия гидрозамков цо синхронности начала работы обоих гидродвигателей 8 и 12.Третий этап испытаний имитирует работу гцдрозамков в момент, когда, например, стрела крана находится над одним аутригером, т.е. при неравномерной попутной нагрузке на гидрозамки. Аналогично второму этапу испытаний включаешься нагрузочцое устройство 3 и нагружаются предварительным давлением полости запорных клапанов 33 ц 34 гидрозамков 14 и 15. Затем включается дополнительный насос 4 и через распределительное устройство 13 подается давление в одну из двух полостей запорных клапанов, например в клапан 33, и тем самым в ней создается большая величина предварительного давления, чем в полости запорного клапана 34. После этого в ключа ется насос 7 исполнительного устройства 2. Давление рабочей жидкости от насоса 7 поступает в гидродвигатели 8 и 12 и поршневые полости 31 и 32 гидро- замков 14 и 15. Так как давления в полостях запорных клапанов разные, то возможно неодновременное открытие гидрозамков 14 и 15. Если откроется первым гидро- замок 15, в полости запорного клапана которого меньшее давление, то гидролвига1188389 Составитель Л. АлександровТехред И. Верес Корректор Л. ПилипенкоТираж 647 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор М. КелемешЗаказ 6723/33 тель 8 будет создавать дополнительное давление в полости запорного клапана 33 гидрозамка 14, величина которого равна, примерно, рабочему давлению на выходе насоса 7. В это время гидродвигатель 12, не имея сопротивления на сливе, развивает полный крутяший момент и, передавая его на гидродвигатель 8 через передаточный механизм 11, создает еще одно добавочное давление в полости запорного клапана 33, также примерно равное рабочему давлению на выходе насоса 7. На практике этот случай встречается при работе спаренных гидродвигателей грузоподъемного механизма.На всех этапах испытаний работа гидро- агрегатов стенда контролируется по магистралям 24 - 30 и может быть записана на осциллограмму. Стенд для испытания гидроагрегатовпозволяет расширить диапазон испытаний 10 гидроагрегатов, имитируя условия, близкиек реальным.
