Регулятор уровня воды в паровых котлах

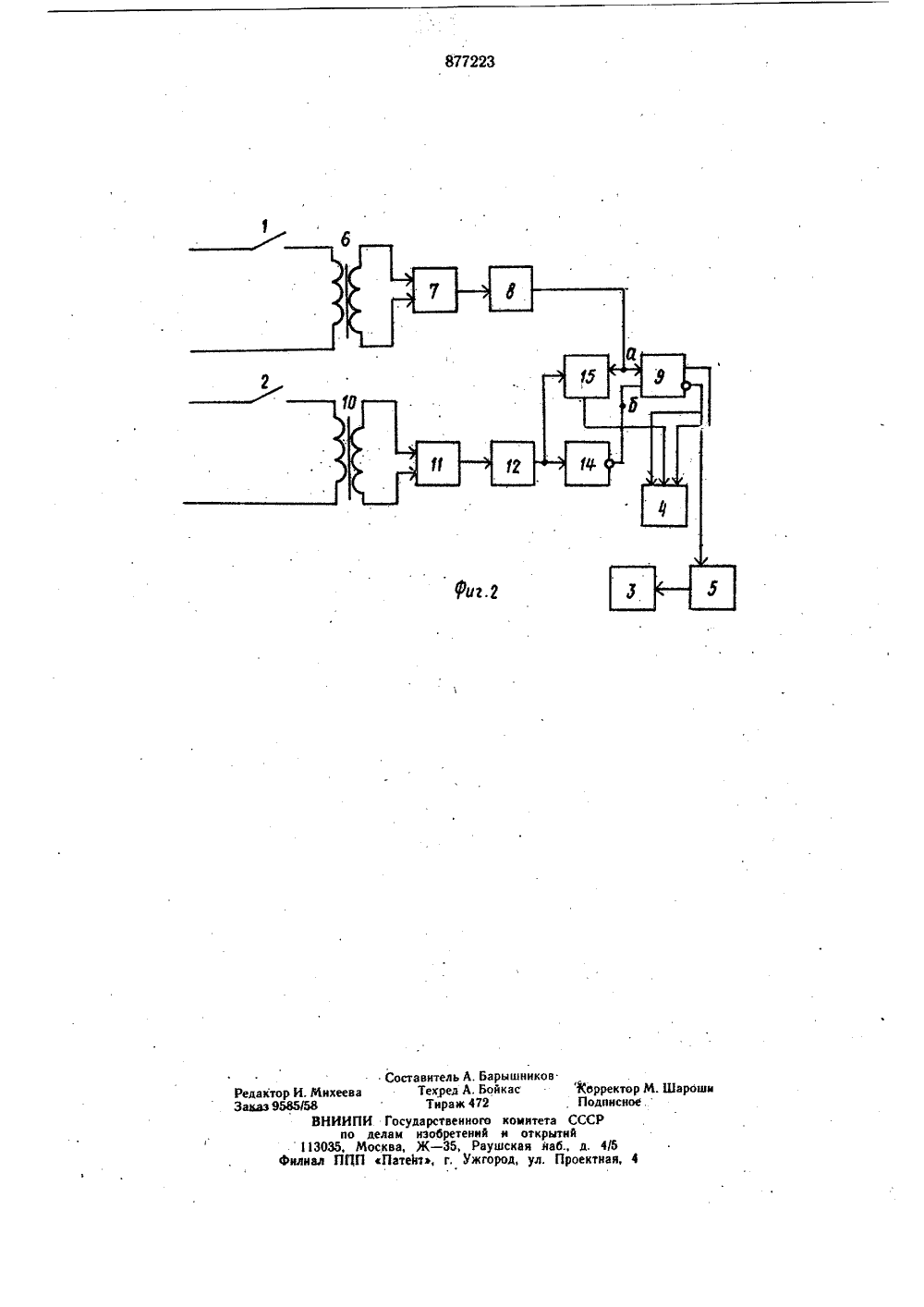

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ ВОСКОМ СВИД:ЛЬСВУно делам нэобретеннй н втнрмтийДата опублнковання описания 05. .81 2) Автор бретения С. Г. Вязьмнн, Г. А. Вязьмнн и В.ЕСа 3 аавите УРОВНЯ ВОДЫ В ПАРОВЫХ КОТЛАХ(54) РЕГУЛ не обеспеегулятор можелемент ИСКЛЮдного нз трнггботает следую что релитель ключает одному мятель; ды посчерез одной 15 ой цезо иг.представленао регулятора; на фния регулятора.ятор содержит дате с источникомр 4, усилитель 5,На ф агаемо ыполнеРегу ма пред- вариант ок-сх нг,2 - нки 1 н нтання, первую уровня реле 3, елочку,связанныннднкат 3Изобретение относится к регулировании уровня воды. в паровых котлах.Известен регулятор уровня воды в паровых -котлах, содержащий датчики уровня, связанные с источннком питания, реле н индикатор 11.Однако известный регуляторчнвает требуемой надежности.Цель изобретения - повышение надежности.Укаэанная цель достигается тем, гулятор дополнительно содержит уен н две цепочки, каждая нз которых в последовательно подсоединенные к нз датчиков трансформатор, выпря реле времени н триггер причем выхо леднего подключены к индикатору н усилитель - к реле, а вход триггера цепочки подключен к триггеру друг почки. 2включающую последовательно подключенные к датчнку 1 трансформатор 6, выпрями.тель 7, реле 8 времени н триггер 9, н вторуюцепочку, включакгщую последовательно подключенные к датчику 2 трансформатор 10,выпрямнтель 11, реле 12 времени н триггер 13.Кроме того, р т содержатьннвертор 14 н э ЧАЮЩЕЕИЛИ 15 вместо о еров, например 13 (фиг. 2),Регулятор ра щнм обра.м.Прн вклкченни регулятора триггеры 9и 13 устанавливаются в начальное состояниепри этом на ннверсном выходе триггера 9"устанавлнвается ,а на выходе триггера 13 устанавливается О, Входы в . г триг-гера 13 и вход б триггера 9 позволяют переключать триггеры как по переднему фронтуимпульса, так н по заднему (напрнмер, подачей импульса через емкость). Вход а триггера 9 позволяет переключать триггер 9 только по переднему фронту импульса (напрнмер, подачей нмпульса через диод н емкость). Прн отсутствии воды в паровом котле триггеры 9 и 3 находятся в исходномсостоянии, сигнал, поступающий е инверсного выхода триггера 9 через усилитель, включает реле подачи воды в паровой котел и одновременно поступает на индикатор, сигнализируя о подаче воды.По мере наполнения водой котла вода достигает датчика 2, находящегося на нижнем уровне, в результате чего на выходе трансформатора 10 и выпрямителя 11 появляется сигнал, включающий реле 12 времени. Через заданный промежуток времени, необходимый для заполнения водой датчика 2 полностью, на выходе реле 12 времени появляется сигнал, передним фронтом которого подтверждается исходное состояние триггера 9 и переключается триггер 13, потенциал с выхода которого поступает на индикатор, сигнализируя о заполнении нижнего у овня,атем вода достигает датчика 1, установленного на верхнем уровне, в результате чего на выходе трансформатора б и выпрямителя 7 появляется сигнал, запускающий реле 8 времени. Через заданный промежуток времени на выходе реле 8 времени появляется сигнал, передним фронтом которого переключаются триггеры 9 и 13, в результате чего на индикатор подается сигнал достижения верхнего уровня, снимаются остальные сигналы, поступившие на индикатор, и отключается реле подачи воды.При уменьшении уровня воды сначала исчезает сигнал на выходе реле 8 времени, задним фронтом переключая триггер 13. При этом состояние триггера 9 не меняется, Далее, по мере изменения уровня, исчезает сигнал на выходе реле 12 времени, задним фронтом переводя триггеры 9 и 13 в исходное состояние. 4Регулятор; выполненный по блок-схеме;представленной на фиг, 2, работает такимже образом, но триггер 9 (Ю-типа) переключается не воздействием фронта импульса, а воздействием потенциала на соответствующий вход, причем элемент 15 ИСКЛЮЧАЮЩЕЕ ИЛИ подает сигнал на индикаторо заполнении нижнего уровня, а инвертор 14 обеспечивает установку триггера 9в исходное состояние при отсутствии сигналов от датчикови 2,Таким образом, конструкция предлагае мого регулятора позволяет повысить его надежность за счет уменьшения числа контактов и питания датчиков переменным током,уменьшающим шламообразование,5Формула изобретенияРегулятор уровня воды в паровых котлах, содержащий датчики уровня, связанные с источником питания, реле и индикатор, отличающийся тем, что, с целью повышения надежности, он дополнительно содержит усилитель и две цепочки, каждая иэ.которых включает последовательно подсое 25 диненные к одному из датчиков трансфор матор, выпрямитель, реле времени и триггер, причем выходы последнего подключены к индикатору и через усилитель - к реле, а вход триггера одной цепочки подклюЗОчен к триггеру другой цепочки,Источники информации,принятые во внимание при экспертизе1. Кошарский Б. Д. и др. Автоматические приборы, регуляторы и вычислительныесистемы, Л Ма а ииостроенне, 1976,с. 22 - 214.а вите Техр Шарош хеева 113иал Редактор И.М Заказ 958558 Вел А. БонТираж 472ударственногоизобретенийЖ - З 5, Раушенто, г, Ужгоро КИПИ Госпо делам 35, Москва ППП сПат ышннковкас МЬрректор М.Подписное.комитета СССРн открытийская наб., д. 4/5д ул Проектная 4
