Номер патента: 1504407

Опубликовано: 30.08.1989

Авторы: Балаболин, Вольченко, Князев

МПК: F16D 65/853

Метки: дисковый, тормоз

...4 из изолирующего капиллярно-пористого материала в виде колец, отделяющие охладитель 3 тормозного диска от поверхности 2 трения, источник постоянного напряжения с отрицательным 5 и положительным 6 полюсам и, тормозные колодки 7, прикрепленные с помощью тормозных подвесок 8 к неподвижным опорам 9. В средней части тормозных подвесок 8 вмонтированы изолирующие вставки 10, выполненные из капиллярно-пористого материала. Неподвижные опоры 9 имеют оребренный влагосборник 11. К отрицательному полюсу 5 подсоединены охладитель 3 и неподвижные опоры 9, а положительный полюс 6 соединен с поверхностями 2 трения и тормозными колодками 7. Тормозные колодки 7, тормозные подвески 8 и неподвижные опоры 9 сверху покрыты слоем капиллярно-пористого...

Номер патента: 1503854

Опубликовано: 30.08.1989

Авторы: Вольченко, Курлов, Сазонов

МПК: B01D 25/00, B03B 7/00

Метки: зернистых, обезвоживания

...Над ситом 8 установлены средство для подачи пульпы или пульпопровод 14 и рассекатель потока 15. С внешней стороны емкости 1 установлены желоба 6 для сбора осветленной воды.Устройство работает следующим образом, Пульпа, подаваемая по пульповоду 14, после рассекателя 5 направляется на сито 8, на котором происходит выделение воды и разделение зернистого материала на надрешетный и подрешетный продукты, Для водоугольной пульпы разделение зернистого материала происходит по классу 0 - 1 мм - подрешетный продукт и по классу +1 мм - надрешетный продукт, Происходит заполнение конусного днища 9 водой и мелкозернистым материалом.Одновременно надрешетный продукт поступает на сито 7, где происходит дополнительная классификация материала с целью...

Номер патента: 1500809

Опубликовано: 15.08.1989

Авторы: Балаболин, Вольченко, Масляк

МПК: F16D 66/02

Метки: износа, накладок, сигнализатор, фрикционных

...износе фрикционных накладок путем воздействия на органы обоняния, т.е. органы, не связанные с управляющими функциями персонала.На фиг.1 показан барабанно-коло дочный тормоз с сйгналиэатором износа накладок; на фиг,2 - разрез А-А на фиг.1. 4ЙСигнализатор износа фрикционных накладок тормозов работает следующим образом.В процессе торможения, когда износ ,Ьрикционных накладок 6 достигает допустимого износа и головка 1 О винта 3 начинает взаимодействовать с рабочей поверхностью тормозного барабана 11, происходит нагрев головки 1 О и газа, находящегося в теле винта 3. 11 ри нагреве газа его давление повышается, срабатывает клапан 9 и безвредный газ действует на органы обоняния обслуживающего персонала или водителя, тем самым предупреждая о...

Номер патента: 1497415

Опубликовано: 30.07.1989

Авторы: Балаболин, Вольченко, Князев

МПК: F16D 65/813

Метки: диск, охлаждения, системой, тормозной

...ЫМ ма ;рс 1 НЛО)Л 14. 11 рИ дЛ И ГЕ )Ы 1 ОМ торможени 1 Пс)ры тп,10 пс)ситГ)я 3 Рс)зд ЯК)ТСЯ Наава Потоксг, ОДИН Из КОТОРЫХ ПР - мешается пс) норис тг)му ма) риалу 14 и Зопу КОНдЕНСацп;1 7, а,1 руГс)1 ПОСтунат Н- рСЗ раСтруо 13 ИНЖКТ)".,1, ув,1 нс) я Н 1)3 рас) руб 9 теплоно,1 ль 3 в О:х ис:1 арс ния 6. 1 З.п.ч)-лы, 3 П)149745 сиг 2 корГ 1 Гс, заНО;ненньЙ Геп;Оносител(.м, изменяощим ( вое ягрегагное состояние, и имеюЩнй Зоны И(.исРЕНИЯ, РЯСПОЛОжЕННЬЕ ) ОбоИХ торцовых поверхностей трения. и зо(у конденсаций, рспо;(оженнунэ ня периферии диска, а также размещенную внутри корпуса крыльчатку с полыми лопастями, вхо,- нье отверстия которых расположены з зоне конденсации, и соплами, расположенными в зоне испарения и Обраценными к...

Номер патента: 1481529

Опубликовано: 23.05.1989

Авторы: Балаболин, Белоусов, Вольченко, Могетыч

МПК: F16D 49/08

Метки: ленточный, тормоз

...8 возможно два варианта взаимодействия фрикционных накладок.Первый вариант взаимодействия.Фрикционные накладки 4 направлены одна к другой разноименными полюсами (К - 8; х - Ь). При таком расположении полюсов фрикционные накладки 4 притягиваются друг к другу, создавая дополнительное усилие прижатия к шкиву 1. В то же время магнитопроводящие вставки 8, взаимодействуя с лентой 9, притягиваются к ней и, таким образом, уменьшают силу прижатия фрикционных накладок 4 к рабочей поверхности шкива 1. Результирующая сила в конечном итоге зависит от расстояния между фрикционными накладками 4 и лентой 9. Второй вариант взаимодействия.Фрикционные накладки 4 направлены одна к другой одноименными полюсами (х -или 8 - 8), В этом случае между фрикци...

Номер патента: 1479754

Опубликовано: 15.05.1989

Авторы: Балаболин, Вольченко, Князев, Янкевич

МПК: F16D 65/813

Метки: диск, тормозной

...1 и 2, испаритель 3, расположенный непосредственно в зоне тренияи генерации теплоты, ребра 4, внутренняя кольцевая полость которыхявляется эдхЪективным конденсатором5 чирокого кольцевого канала 6, ограниченного поперечными стенками 7,переходящими в средней части диска вперфорированные, концентричные осидиска, цилиндры 8, термоизоляционныенакладки 9, пакет металлических сеток 10, капиллярно-пористий вкладыш11, пластины 12 на внутренних стенках полудисков 1 и 2. Пластины 12выполнены из материала с эААектомпамяти Йормы, например, из титаноникелевого сплава.Тормозной диск работает следующимобразом,При вращении под действием центробежных сил рабочее тело - теплоноситель находится в кольцевой периферийной полости конденсатора 5,...

Номер патента: 1479384

Опубликовано: 15.05.1989

Авторы: Вольченко, Дмитрин, Костерин, Матвеев, Ратушняк

МПК: B65G 23/00

Метки: конвейера, ленточного, привод

...тяговой 5 способности привода ленточного конвейера.На чертеже изображена схема привода ленточного конвейера.Привод ленточного конвейера включает приводной барабан 1, ведомый барабан 2, замкнутые приводной лентой 3 и установленные между ветвями конвейерной ленты 4 в месте ее перехода от грузонесущей ветви к холостой. Ведомый барабан 2 при необходимости может быть оснащен прижимным устройством с возможностью вертикального перемещения. Приводной 5 и ведомый 6 бараба н ь 1 зам кнуты дополнительной приводной лентой 7 и установлены под холостой ветвью конвейерной ленты 4 с возможностью контакта с цей. 20Г 1 ри этом приводной барабан 5 установлен за ведомым барабаном 2 приводной ленты 3, а ведомый барабан 6 установлен между барабанами 1 и...

Номер патента: 1467278

Опубликовано: 23.03.1989

Авторы: Балаболин, Вольченко, Князев, Сычев

МПК: F16D 65/813

Метки: ленточный, тормоз

...7 переменного профиля, изменяющегося от максимального до минимального значения, Труба 7 со "тороны максимального профиля открыта, асо стороны минимального - герметизирована. На трубе 7 установлены раздаточные сопла 8, размещенные по длине ее. Сопла 8 имеют постоянное сечение, величина которого дискретно меняется от меньшего - у открытого конца труба 7 до болыпего - у герметиэированного конца,Ленточный тормоз работает следующим образом,При вз аимодействии фрикционного обода 1 с фрикционными накладками 4 кинетическая энергия, выделяемая в виде теплоты, аккумулируется во фрикционном ободе 1, Дпя интенсивного рассеивания теплоты в окружающую сРеду при вращении фрикционного обода 1, воздух, захватываемый трубами 7 через раздаточные сопла 8,...

Номер патента: 1463900

Опубликовано: 07.03.1989

Авторы: Власов, Вольченко, Кожевников, Лялько, Марков, Мухин

МПК: E21B 7/28, E21D 1/06

Метки: расширитель, скважин

...28. В клапанном механизме 2выполнена полость 29 для подводасжатого воздуха в камеру 30 прямогохода через клапанное отверстие 31,где установлен клапан 32. Последнийснабжен пружиной 33, которая обеспечивает открытое положение клапанногоотверстия 31 при герметически замкнутой силовой камере 30. В механизме 2 установлен ограничитель 34 ходаклапана 32. Ограничитель 34 хода ограничивает перемещение клапана в пределах двух-трех миллиметров. Воздухораспределительный механизм 2 может иметь несколько клапанных отверстий31 с установленными клапанами 32Подвод сжатого воздуха в полость 29осуществляется по каналам 35 и 36через штангу 37, с помощью которойосуществляется вращение расширителяот станка (не показан).Расширитель...

Номер патента: 1461494

Опубликовано: 28.02.1989

Авторы: Виноградов, Вольченко, Гурвич, Дерябин, Чубенко

МПК: B01D 21/02, B01D 21/24

Метки: отстойник, тонкослойный

...17. Эти отверстия могут перекры ваться шиберами 18, которые размещеныв направляющих 19. Шибера 18 имеют обтекатели 20, отверстия 21 для удобства ихперемещения и отверстия 22, через которые пропускаются крепежные винты 23,вворачиваемые в упоры 24.Отстойник имеет также опорные балки 25,карман 26 для сбора и отвода слива,устройства 27 для регулирования количества выпускаемого крупного шлама,Отстойник работает следующим образом,Исходное питание в виде шламовой воды подается в приемный карман 2 и по наклонной разделительной перегородке 3 с горизонтальной перегородкой 4 через отверстия 8 и 17, плавно огибая закругленные обтекатели 7 и 20, направляется в питающие каналы 9 и в дополнительные питающие каналы 15. Из питающих каналов 9...

Номер патента: 1460705

Опубликовано: 23.02.1989

Авторы: Вольченко, Иванов, Серков

МПК: G01R 29/12

Метки: импульсного, направлениям, напряженности, ортогональным, поля, трем, электрического

...на шесть одинаковых по форме, изолированных одна от другой частей, каждая 3 ф из которых выполнена в виде двух, )М изолированных одна от другой частей 3 и 4 сферической поверхности, одна 3 из которых охватывает другую 4, и расположенных симметрично по осям ортогональной системы координат с ценз 4607054тром, совпадающим с центром металлы- Сигналы с выходов емкостных преобческой сферы 1. Между металлической разователей поступают на входы сумсферой 1 и блоком 5 индикации с диф- матора 6, складываются, и на выходе ференциальными входами, расположен- сумматора 6 возникает раэнасть по 5ным внутри металлической сферы 1, тенциалов, пропорциональная напрявведены сумматоры 6, входы которыхженности электрического поля . Раэподключены к частям...

Номер патента: 1458512

Опубликовано: 15.02.1989

Авторы: Блюменфельд, Вольченко, Грецкий, Киржнер, Маслов

МПК: E02F 3/16

Метки: защиты, земснаряда, нагрузок, недопустимых, ударных, узла, черпакового

...дискретным интегратором 6, на вход которого поступает сигнал от задатчика 9 скорости черпания или задатчика 10 минимальной скорости черпания в зависимости от положения контакта реле 8 а длительность интегрирования задается импульсным датчиком 12 частоты черпания. 50При недопустимой ударной нагрузке выходной сигнал дискретного интегратора 1 превышает выходной сигнал дискретного интегратора 4 и на выходе компаратора 3 появляется сигнал, включающий реле 8 времени, имеющее выдержку времени при снятии сигнала с выхода компаратора 3, Срабатывая, реле 8 времени своим контактом отключает задатчик 9 скорости черпания и подключает на вход дискретного интегратора 6 и управляющий вход электропривода 7 задатчик 10 минимальной скорости черпания....

Номер патента: 1453011

Опубликовано: 23.01.1989

Авторы: Вольченко, Косолапов

МПК: E21C 47/10

Метки: блоков, добычи, камня, канатными, облицовочного, пилами

...на фиг. 6 разрез В - В на фиг. 5; на фиг. 7 -- устройство для фильтрования шлама методом осаждения, вариант.В массиве горных пород 1 бурят скважины 2, расстояние между которыми задают в соответствии с размерами отделяемых объемов камня 3 в плане. Затем монтируют рабочие стойки 4 канатных пил с погружными шкивами 5, направляющими канат 6 в пропил. В скважину 2 на выходе каната 6 из пропила помещают приемный патрубок 7 насоса 8. Напорный рукав 9 от насоса 8 прокладывают к фильтру 10, связанному с устройством 11 подачи абразива в пропил По патрубку 12 абразив 13 поступает в пропил. Первоначально выполняют вертикальные пропилы 14, а затем перпендикулярно к ним вертикальные пропилы 15, начиная от границы 16 некондиционного камня 17 вглубь...

Номер патента: 1448074

Опубликовано: 30.12.1988

Авторы: Вольченко, Клубов, Кротенко, Седько

МПК: E21F 1/08

Метки: вентиляционное, стволов, шахтных

...над шахтным стволом 19.Шахтная вентиляторная установка работает следующим образом.Воздух из шахты (не показана) засасывается йо каналу 3 вентилятором 1, приводимым в действие двигателем 2, и через. диффузор 5 и выходное колено 6 выдается в атмосферу, Для заброса шахтового воздуха на большую высоту и снижения концентрации находящихся в нем вредных примесей после массового взрыва вентиляторную установку приводят в основное рабочее состояние. Для этого за счет привода 12 гибких тяг 11, наматываемых, например, на барабан, коифузор 8 из закрытого положения (на фиг. 2 и 3 показано штриховыми линиями) переводят к основное (открытое) рабочее положение. При этом внутренние трапециевидные щиты 10 из пологонаклонного положения поворачиваются...

Номер патента: 542406

Опубликовано: 07.12.1988

Авторы: Вольченко, Пекарский

МПК: G01N 23/00, G01N 23/02

Метки: влажности, радиоизотопное

...низкую чувствительность анализа.Целью изобретения является увеличение чувствительности устройства.Поставленная цель достигается тем, что в устройство дополнительно вводятся детектор быстрых нейтронов, схема измерения отношения скоростей счета импульсов, поступающих на ее 40 входы с выхода детектора быстрых нейтронов и второго выхода детектора гамма-квантов, и схема измерения отношения сигналов, поступающих на ее входы с выходов схемы корреляции и45 схемы измерения отношения скоростей счета импульсов, включенйая перед показывающим прибором.На фиг. 1 показано предлагаемое радиоизотопное устройство для контроля влажности; на фиг. 2 - изменение 50 показаний прибора, регистрирующего только медленные нейтроны, является возрастающей функцией...

Номер патента: 749203

Опубликовано: 07.12.1988

Авторы: Вольченко, Пекарский

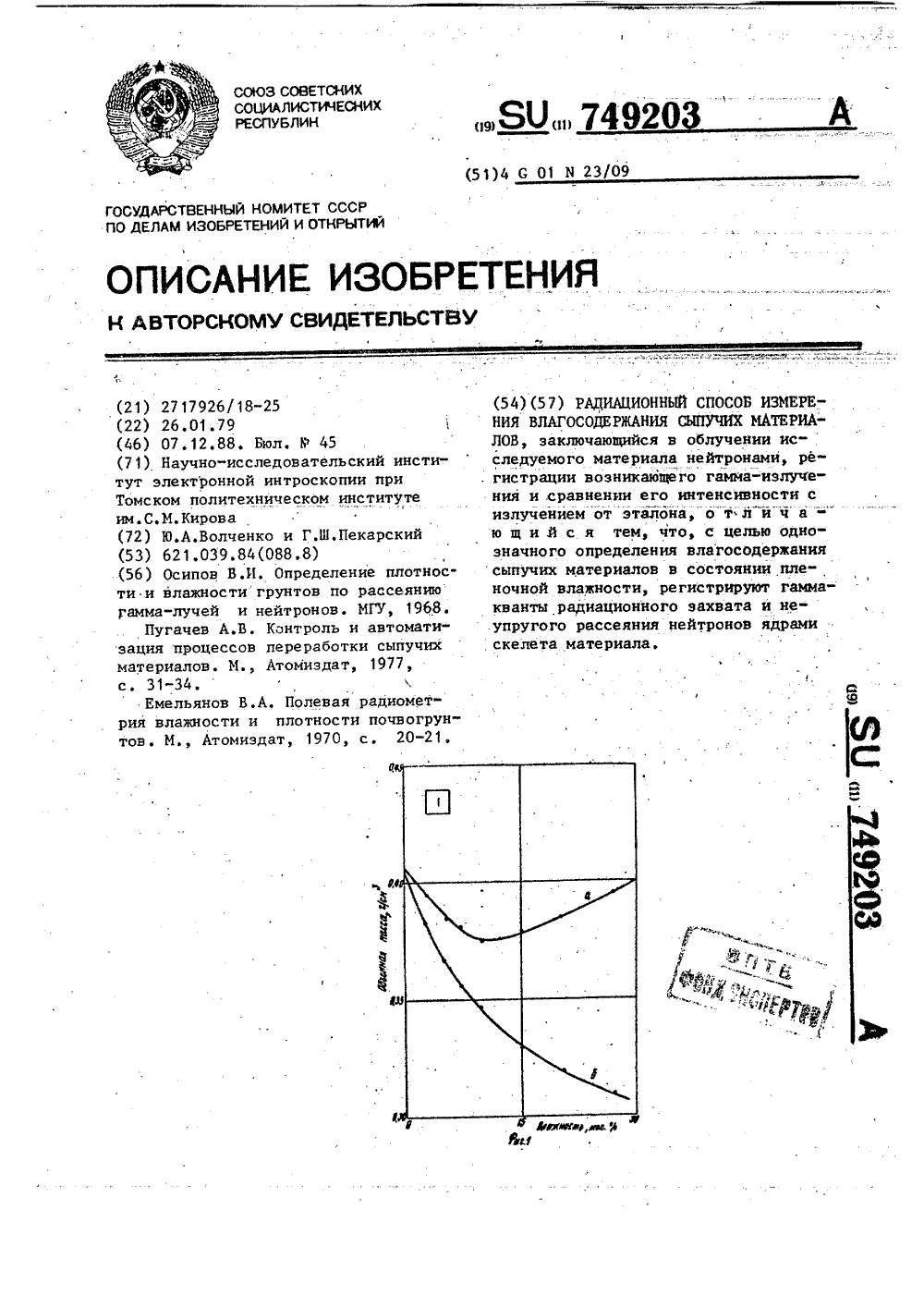

МПК: G01N 23/09

Метки: влагосодержания, радиационный, сыпучих

...потоков гамма-квантов радиационного захвата и неупругого рассеяния нейтронов на ядрах скелета от влагосодержания зерна женицы (криваяф Р 1 11 )Зависимости, аналогичные кривым " а" и " б ( Фиг , 1 ) могут быть получены и воспроизведены для любого сыпучего материала методом смещения либо методом сушки . При этом завис и- мости типа кривой "а" были установлены ранее при исследовании сыпучих материалов , Вид зависимо сти, объемной массы скелета сыпучего материала в состоянии пленочной влажности от его влагосодержания ( под объемной ма ссой скелета сыпучего материала авто 1749203ры понимают величину , , связанную влагосодержания по изменению суммыс весом пробы сыпучего материала Р, потоков гамма-квантов радиационноговесом воды в пробе...

Номер патента: 1442752

Опубликовано: 07.12.1988

Авторы: Балаболин, Вольченко, Князев, Питулей

МПК: F16H 1/16

Метки: редуктор, червячный

...герметичными внутри червячного колеса.На фиг. 1 изображены червяк и червячное колесо с тепловой трубой, общий вид; на фиг. 2 - разрез А-А на фиг. 1.Червячное колесовключает в себя ступицу 2, диск 3 и венец 4.В венце 4 червячного колеса 1 выполнена герметичная кольцевая полость 5, представляющая собой зону испарения хладагента, охлаждающего венец 4.В ступице 2 выполнена герметичная кольцевая полость 6, представляющая собой зону конденсации хладагента, Радиальные расширяющиеся в направлении венца 4 каналы 7, соединяющие между собой кольцевые полости 5 и 6, соответственно, зон испарения и конденсации, представляют собой зону транспорта хладагента в тепловой трубе. Зубья 8 червячного колеса 1 находятся в зацеплении с резьбой 9 червяка 10....

Номер патента: 1442751

Опубликовано: 07.12.1988

Авторы: Балаболин, Вольченко, Князев, Никифорчин

МПК: F16H 1/16

Метки: жидкостным, охлаждением, редуктор, червячный

...тепловых трубок 11 П-образной формы, установленных в корпусе в плоскостях, перпендикулярных оси червяка и колеса и симметрично относительно подшипников валов червяка и колеса. Тепловые трубки 11 установлены в корпусе 1 и в основании 5 с помощью соединения ласточкин хвост. Концы трубок 11 закреплены в крышке 2 корпуса с помощью винтов 12, а средний участок 13 тепловой трубки 11 погружен в масляную ванну 3.Червячный редуктор с жидкостным охлаждением работает следующим образом. П ри работе редуктора механическая энергия, потерянная в зацеплении между червяком и червячным колесом, преврашается в тепловую и нагревает передачу. При этом большая часть теплоты поглощается маслом ванны 3, а незначительная ее часть через стенки корпуса 1...

Номер патента: 1439317

Опубликовано: 23.11.1988

Авторы: Вольченко, Иващенко, Могетыч, Петрин

МПК: F16D 49/08

Метки: ленточный, сдвоенный, тормоз

...24 дляувеличения трения с канатами 6 и 7.Обоймы 25.направляющих роликов 8снабжены пружинами 26 и крепятсяП-образной серьгой 27 к поперечине11 и основанию 10. Обоймы 28 натяжных роликов 9 снабжены резьбовымстержнем 29 и гайками 30 для регулировки натяжения канатов 6 и 7, Поперечина 11 установлена на рычагах 12подвижно посредством конусных цапф31,Сдвоенный ленточный тормоз работает следующим образом.При необходимости торможения подается ток в обмотку электромагнита13 (не показана). Шток 14 электромагнита 13 с закрепленным на нем конусом 15 движется во внутрь электромагнита 13 (вниз) и раздвигает конусныесегменты 18, обеспечивая при этомувеличение силы, При этом горизонтальная сила, действующая на рычаги17, определяется по формулеРГ...

Номер патента: 1434349

Опубликовано: 30.10.1988

Авторы: Вольченко, Кричевский

МПК: G01N 27/22

Метки: автогенераторный, диэлькометр

...3и катушки обратной связи 5,С=С+СЭ - суммарная емкостьконденсатора контура (конденсатор4) и датчика.При мягком возбуждении в режиме А,когда рабочая точка расположена насередине линейной части характеристики, для каждого значения я можно найти такое значение 18, при которомЙ = 1. Любое изменение проводимостиприведет либо к срыву колебаний, либо к нарушению условиясе-д = 0 (2)Анализ характеристик полевых транзисторов, в частности зависимости кру.тизны от тока, показал, что при правильном выборе режима их работы возможно осуществить самореГулированиекрутизны транзисторов таким образом,чтобы во всем рабочем циапазоне выполнялось условие (2), Характеристика полевых транзисторов такова, чтоих крутизна на начальном участке зависит от тока...

Номер патента: 1430538

Опубликовано: 15.10.1988

Авторы: Вольченко, Глобинок, Казакевич, Пехота, Ройзен

МПК: E21D 11/10

Метки: армирования, дисперсного, набрызгбетона

...3 находится внутри трубки 9 иимеет ряд сквозных отверстий 11 дляего фиксирования в вертикальном положении на нескольких уровнях с помощью стопора 12 (фиг. 2),Коническая часть 4 вала 3 имеетряд штырей 13, установленных по винтовой линии, асам вал 3 - штыри 14,установленные под углом 120 друг кдругу, На сопле 8 смонтирован патрубок 15, один конец которого присоединяется к материальному шлангу 16для подачи набрызгбетонной смеси,а другой расположен соосно внутрисопла,,Устройство работает в комплексе снабрызгбетономашиной любого типадля "сухого" набрызгбетонирования,Устройство работает следующим образом.В бункер 1 загружают фибры в чидеотрезков проволоки, кароновых нитей,стружки и т,п.45К патрубку 15 по материальномушлангу 16 от...

Номер патента: 1418549

Опубликовано: 23.08.1988

Авторы: Вольченко, Евдокимов, Мелиди, Панков, Цурупо

МПК: F24F 3/14, F24F 6/02

Метки: воздуха, тепловлажностной

...соответственно патрубки 11 и 12.Устройство работает следующим образом.Включается привод и ленты 6 и 12 начинают вращаться, при этом в момент прохождения их через поддоны 3 ленты 6 и 2, сетка 9 и пластины 7 смачиваются водой, а желоба 4 наполняются водой. В момент прохождения лент 6 и 2 через верхний вал 5 вода из жело 50 бов 4 выливается и смачивает ленты 6 и 2. При этом вода стекает по сетке 9 и пластинам 7 в виде тонкой пленки и капель, в результате чего происходит механическое дробление воды, что способствует насыщению воз духа водой. Лента 6 вращается по часовой стрепке, а лента 2 - против. Таким образом, между лентами создается поток воздуха, направленный внизкорпуса 1 и эжектирующий за собойкапли воды. При включении...

Номер патента: 1416696

Опубликовано: 15.08.1988

Авторы: Вольченко, Косолапов

МПК: E21C 41/12

Метки: блочного, добычи, камня

...добычи блоков и увеличение коэффициента выхода готовых блоков.На фиг, 1 показаны различные стадии выполнения способа; на фиг. 2 - разрез А - А на фиг. 1; на фиг, 3 - разрез Б - Б на фиг. 1; на фиг. 4 - схема отделения в горизонтальной плоскости; на фиг. 5 - разделение предварительно отделенного объема камня взаимно перпендикулярными реза ми.В массиве камня 1 выполняют одновременно вертикальные взаимно перпендикулярные резы 2, после их завершения канатный рабочий орган 3 камнерезной машины 4 заведен до подошвы уступа и из этого положения выполняют горизонтальный рез 5.Таким образом, от массива отделяют объем камня 6. Затем в отделенном объеме камня 6 на месте его залегания в массиве выполняют вертикальные взаимно...

Номер патента: 1408337

Опубликовано: 07.07.1988

Авторы: Вольченко, Кричевский

МПК: G01N 27/22

Метки: диэлькометр

...генератора ЕИзменение емкости датчика 1, вызванное диэлектрической проницаемостью материала, помещенного в нем, изменяет частоту автогенератора 2. Опор- ная частота автогенератора Евыбрана так, что при пустом датчике разность частот Р = Е о- Е= О. С ростом диэлектрической проницаемости материала частота Р растет, а следовательно, растет и напряжение на выходе преобразователя частота - напряжение. При малых изменениях емкости, что достигается включением параллельно датчику (по радиочастоте) конденсатора 8, показание регистрирующего прибора пропорционально диэлектрической проницаемости материала.Анализ характеристик полевых транзисторов, в частности зависимости крутизны от тока, показывает, что при правильном выборе режима их работы...

Номер патента: 1382806

Опубликовано: 23.03.1988

Авторы: Вольченко, Высокопояс

МПК: B66C 1/54

Метки: грузов, захват, полостью

...ЭТОМ Лггтгс яхтам тт;тнтт:которая рифлениями 7 захватывае; и=делие 8., после окончантия операциивоздух из корпуса 1 стравливаетсян атмосферу, манжета э и цан:-а 6возвращаются в исходное состояние,.Цикл захвата повторяется,Ф О р м у л а и 3 О б р е: е н т-. Захват для грузов с полостью,. содержащий корпус с Осевым и радиаль - ным отверстиями для подвода рабочей среды и охватывающтую корпус и гер стично закрепленную на нгм манжет, из эластичного материала, о т л Ч а Ю Щ И й С Я ТЕтт. ЧТО, С ЦЕЛЬЮ повышения надежности, корпус вь;по;: - нен с кольцевой проточкой на внеш чей поверхности, а захва. снабженхватываюшей манжету разжи:.ной а:"- Ой разом,Составитель Н,КуликоваТехред М,Дидык Корректор т 1 Немчик ктор Н.Яцстла 59 20 Тир ВНИИПИ Гос...

Номер патента: 1364783

Опубликовано: 07.01.1988

Авторы: Вольченко, Кедров, Коган

МПК: F15B 19/00, F15C 5/00

Метки: номеров, опрессовывания, пневмокабеля, трубок

...формирователь 54 импульсов, шифратор 82 кода места, через вход 96 сбрасывает выдержку времени в блок 97 временных задержеки формирования импульса записи исчитывания, в которой после сбросаначинается новый отсчет времени ивыдает на выход 98 импульс записи,который записывает в блоке 104 формирования циклов единицу, Шифратор82 кода места выдает записанный внем код 100 на шину кода места. Указанный код поступает в блок 95 памяти кодов и сдвигает на один регистрпредыдущие записи. В результате вблоке 95 памяти кодов и блока 104формирования циклов выполнены следующие записи:Блок 104 1 1 1 1Магазин 95 100 111 101 011 001 Включение пневмораспределителя 7, связанного с трубкой 33-1, не вызывает прохода сжатого воздуха по следующей трубке...

Номер патента: 1365193

Опубликовано: 07.01.1988

Авторы: Вольченко, Зайдин, Розенталь, Шор

МПК: H01R 13/453

Метки: безопасный, соединитель, электрический

...части имеетдва сквозных паза 7 и выполнена суступами 8, служащими для плоскойвозвратной пружины 9, выступом 10,выполняющим роль оси вращения заслонки 11, и двумя фиксирующими выступами 12, внутренние поверхностикоторых являются направляющими дляплоской заслонки 11 с выступами 13,При одновременном введении в пазы7 крышки 3 контактных штырей вилочной части 1 последние, перемещаясьпоступательно вдоль пазов, вводятплоскую заслонку 11 в рабочее пространство между фиксирующими выступами12, внутренние поверхности которыхявляются направляющими для нее, досовмещения контактных штырей вилочной части 1 с отверстиями 5 в пластине 4. При этом контактные штыривводятся в контактные гнезда 6 иосуществляется коммутация.При выводе контактных штырей...

Номер патента: 1350617

Опубликовано: 07.11.1987

Авторы: Вольченко, Науменко, Партола, Раздовский

МПК: G01R 15/26

Метки: высоких, измеритель, напряжений

...и корпус 1 представляют собой сообщающиеся сосуды. На боковой поверхности измерительного сосуца 5 установлены излучатель б и приемник 7ультразвукового измерителя уровняжидкого диэлектрика 2.При подаче высокого напряжения наэлектроды 3 и 4 граница 8 разделафаз под действием сил электрического поля перемешается пропорциональноприложенному напряжению в одном направлении с вектором электрическогополя. Перемещение границы 8 разделафаз описывается уравнением8=АПз где 8 - перемещение границы 8 раздела фаз; А - постоянная, определяемая конструктивными параметрами;1 - измеряемое напряжение.Перемещение границы 8 фаз в корпусе 1 приводит к перемещению уровняжидкого диэлектрика 2 в измерительном сосуде 5, которое измеряетсяультразвуковым методом...

Номер патента: 1346877

Опубликовано: 23.10.1987

Авторы: Балаболин, Вольченко, Драгомирецкий, Князев

МПК: F16D 65/04

Метки: ленточный, тормоз

...тормоз содержит бандаж1, ленту 2 со сбегающим 3 и набегающим 4 концами и с продольными пазами 5 и фрикционные накладки 6,В материалах последних заформованыпродольные пластины 7 и крепежныепланки 8, которые армируются с помощью поперечно располбженной армирующей проволоки 9 в материал накладок6 и установлены на их нерабочейповерхности. С помощью планок 8 накладки 6 крепятся через продольныепазы 5 к ленте 2, Через тело накладок 6 пропущены продольные ребра 1 О, выполненные из теплопроводного материала и установленные наразной толщине их допустимого износана сбегающем конце 3 ленты 2,.т,е.на меньшей глубине накладки б.состороны ее набегающей ветви 4 и сувеличением к месту крепления ленты 2. При этом продольные ребра 10,расположенные в теле...

Номер патента: 1346789

Опубликовано: 23.10.1987

Авторы: Блохин, Вольченко, Итыгин, Козлов, Косолапов, Петухов, Рыбаков, Синьчковский

МПК: E21C 41/00, E21C 47/10

Метки: камня, месторождений, нагорных, облицовочного, открытой, разработки

...Корректор А.Ильин Редактор Н.Лазаренко Заказ 5105/32 Тираж 452 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к горнойпромышленности и может быть использовано при разработке месторождений срельефом поверхности в виде возвышен 5ности, например нагорных.Целью изобретения является повышение эффективности разработки за счетувеличения коэффициента выхода измассива блоков кондиционного камня 10и снижения затрат на удаление выветрелого камня.Способ осуществляется следующимобразом.После проведения вскрывающей открытой горной выработки, например,полутраншеи в массиве...
