Ваврук

Номер патента: 1348807

Опубликовано: 30.10.1987

Автор: Ваврук

МПК: G06F 1/02

Метки: гармонических, генератор, функций, цифровой

...В период 1 -1ком 1мутатор 11 открыт по второй группевходов, информация с блока 13 памятисчитывается по адресу 8 и записывается в момент времени Гв регистрсинуса. Одновременно осуществляется 5 10 20 25 30уменьшение содержимого счетчика 6и увеличение содержимогосчетчика 5.В момент временивырабатываетсяпризнак обратного йереноса счетчика6, который переключает триггер 10,разрешая тем самым прохождение тактовых импульсов через И 3, т.е. счетчик 6, начиная с момента С , работает в режиме суммирования. При поступлении 16-го импульса старший информационный выход счетчика 5 устанавливается в "1", переключая состояние триггера 9 (фиг, 3 ), разрешая4тем самьм прохождение тактовых импульсов через элемент И 2 на входвычитания счетчика 5....

Номер патента: 1347097

Опубликовано: 23.10.1987

Автор: Ваврук

МПК: G11C 11/00

Метки: запоминающее, коррекцией, программы

...генератор 8 импульсов. На выходе последнего тактовые импульсы формируются только при наличии единичного уровня на его входе. Сигналы с выхода генератора 8 поступают на вход суммирования счетчика 9, который предварительно установлен согласно данным на входе 15 (вход предварительной установки счетчика 9 на фиг.1 не показан). Выход переполнения устанавливает в нулевое состояниетриггер 7, запрещающий формирование импульсов генератора 8, и в единичное состояние триггер 10,Одновременно выход переполнения служит вторым управляющим выходом устройства.В блоке 5 полупостоянной памяти имеется дополнительный информационный разряд (второй выход блока 5), указывающий на наличие коррекции по каждому адресу. Если информация откорректирована,...

Номер патента: 1341631

Опубликовано: 30.09.1987

Авторы: Ваврук, Равский

МПК: G06F 7/08

Метки: сортировки, чисел

...6узлов 4 сравнения записывается разность между заданным и сортируемым.числом (в регистре 6 первого узла 4сравнения - наибольшая разность).Для считывания чисел с выхода Фегист 2 О ра 10 необходимо подать еще (ш)тактовый импульс, предварительноустановив регистр 2 в "0".В режиме сортировки по убываниюи возрастанию работа устройства про- ходит аналогично за исключением того,что в регистр 2 записывается соответственно минимальное (нули) и максимально допустимое число (все "1").Работа устройства при сортировкеЗО чисел: 8, 12, 9, 10, 14 при заданномчисле 10 происходит следующим образом. Таблица Начальная установка х 0-2 а коммутатора 8. На выходе всех схем 7 сравнения формируется сигнал "1"По второму тактовому импульсу в регистр 1 записывается...

Номер патента: 1325497

Опубликовано: 23.07.1987

Авторы: Ваврук, Заячкивская, Лабяк

МПК: G06F 13/00, G06F 15/16

Метки: данными, обмена

...подпрограммы-функции, адрес, с которого необходимо начать выполнение подпрограммы, адрес результатаоперации и т.д. После подготовки данных центральный процессор 10 передает управление вспомогательному процессору 11. Получив управление, вспомогательный процессор 11 начинает выполнять заданную подпрограмму и считывает данные с регистров 8 8 блока 2.Считывание данных осуществляется следующим образом. На адресных входах коммутатора 9 устанавливается информация, служащая управляющими сигналами для него. Коммутатор 9 открывается по необходимым входам, и данные с соответствующего регистра 8 поступают на его выход и далее на входы вспомогательного процессора 11.После Окончания выполнения подпрограммы вспомогательный процессор 11 выдает...

Номер патента: 1324024

Опубликовано: 15.07.1987

Авторы: Ваврук, Заячкивская, Лабяк, Равский

МПК: G06F 7/06

Метки: информации, сортировки

...строб, устанавливающий триггеры22 в единичное состояние. По входу10 поступают импульсы.Дальнейшую работу устройства вэтом режиме рассмотрим на конкретномпримере (Фиг.З, где а - сигналы навходе 10; б - выход счетчика 23; 6 -выход блока 24 памяти,- выход элемента И 19; Э - выход триггера 22;е - выход элемента задержки;- выход. элемента И 4).Пусть по адресу А, одного из узлов 1 сортировки считывается нулеваяинформация, а по адресу А - единичная (фиг.З б, со )1Зад - задержкана время считывания из блока 24 памяти. Минимум по одному из блоков 24памяти других узлов 1 сортировки вэто время считывается нулевая информация, Тогда на выходе элемента И 19узла 1 сортировки, где считываетсяединичная информация, Формируетсясигнал (Фиг.З , с),...

Номер патента: 1322256

Опубликовано: 07.07.1987

Автор: Ваврук

МПК: G06F 7/06

Метки: информации, сортировки

...уровень логической единицы, на выходе триггера 11 устанавливается уровень логического нуля.С выхода генератора 1 импульсов поступают импульсы, начиная с единичного уровня (фиг.,2 а, С ), с блоков 5 и 6 памяти происходит считывание и правильная иыфорлация появляется через время(фиг. 2 б). При считывлци нулевой информации с блока 6 памяти (фиг. 2 б) в момент времени происходит ее запись в триггер 11, цд его ицверсцом выходе присутствует уровень .огической единицы (фиг,2 в,40 45 50 55 Максимальное количество сортируемой информации 2 ш разрядных слов.П При этом счетчик 3 считдет до 2Е г ,Р счетчик 4 - до 2 (2 =2). Нд входы 12 и 13 постуквот соответствешо мл;вшие 1. и старшиердзцов и-разрядного чслд (оп=с+1).Устройство работает в трех...

Номер патента: 1297058

Опубликовано: 15.03.1987

Авторы: Ваврук, Мельник, Цмоць

МПК: G06F 11/24

Метки: имитации, сбоев

...памяти, о т л и ч а ющ е е с я тем, что, с целью сокращения аппаратурных затрат; в устройство введены элемент И, элемент задержки, дешифратор и счетчик, причем 40 вход задания режима имитации сбояустройства соединен с первым входомэлемента И, выход одноразрядного блока памяти соединен с вторым входомэлемента И, вьмод которого через 45 элемент задержки соединен с счетньщвходом счетчика, вьмод которого соединен с первой группой адресных входов блока памяти, старшие разрядыгруппы адресных входов устройства 50 соединены с входами дешифратора, вы ходы которого соединены с вторымигруппами адресных входов одноразрядного блока памяти и блока памяти. ВНИИПИ Заказ 782/5 л Тираж 673 Подписное Произв.-полигр. пр-тие, г. Ужгород ул. Проектная, 4 1...

Номер патента: 1297056

Опубликовано: 15.03.1987

Авторы: Ваврук, Лабяк, Мельник, Цмоць

МПК: G06F 11/22

Метки: имитации, сбоев

...разрядов информации вгруппе ячеек блока памяти. 35В блоке 2 памяти храняться программы, с которыми ведется работа.В соответствующие адреса блока 3 памяти записывается информация с внесенными искажениями, В ячейки блока ф3 памяти, в которые вносятся искажения, записывается "1".По сигналу начальной установки(на чертеже не показан) счетчик 6устанавливается в нулевое состояние.При поступлении из ЦВМ адреса навход 8 происходит одновременное счи"тывание информации по данному адресув блоках 1 и 2 памяти, и по адресу,сформированному на счетчике 6, изблока 3 памяти.При "1" на управляющем входе коммутатора 7 на вход 10 проходит информация с блока 3, при "0" - с блока 2,При поступлении первогоискаженного" адреса на управляющий вход...

Номер патента: 1290299

Опубликовано: 15.02.1987

Авторы: Ваврук, Мельник, Цмоць

МПК: G06F 7/38

Метки: арифметическое

...вход 19 устройства, причем младший разряд второго полуслова поступает на вход первого разряда этого информационного входа. На второй информационный вход 18 устройства поступает ноль. На выходе эле 1290299мента И устанавливается единица, которая поступает на вход триггера 2первого вычислительного блока 1. Потенциал с входа 20 извлечения квадратного корня поступает на установочные входы в единицу третьего, четвертого, , (1+ 2)-го разрядов вторых регистров 4 соответственно первого 1 , второго 1 1-го вычисли Утельного блока и устанавливает дан Оные разряды регистров 4 в единицу.По первому тактовому импульсу втриггер 2 первого вычислительногоблока, записывается единица, а в первый, второй, третий регистры 3, 4 и 155 этого...

Номер патента: 1285466

Опубликовано: 23.01.1987

Автор: Ваврук

МПК: G06F 7/552

Метки: вычисления, квадратного, квадратов, корня, суммы, чисел

...на входы блока 4 вычисления квадратного корня иэ значения суммы квадратов двух чисел, на котором определяется значение У 1, которое записывается по импульсу на третьем выходе распределителя 1 импульсов в регистр 6 суммы. В блоке регистров 5 сдвига записаны числа с выходов узла 2. После этого на втором выходе распределителя 1 иМпульсов устанавливается единичный уровень, разрешающий прохождение на выход информации с второй группы входов, т. е. Х, г и У 1. Вычисленное значение Уг по следующему импульсу на третьем выходе распределителя 1 импульсов записывается в регистр 6 суммы. После этого на четвертом выходе распределд 1 теля 1 импульсов формируется импульс, по которому осуществляется сдвиг информации на регистрах 5 сдвига, т. е. на...

Номер патента: 1280636

Опубликовано: 30.12.1986

Авторы: Ваврук, Захарко, Мельник, Цмоць

МПК: G06F 11/28

Метки: отладки, программ

...блока 2 в память устройство подготавливаетсяк следующему циклу (установка н единичное состояние триггера 10) аналогично указанному. Режим проверки работы программыпо всем адресам переходов задается 35сигналами единичного и нулевого уровня соответственно по входам 18,и 18 .При работе устройства в режиме 11регистр 34 предварительно обнуляется, 40а триггер 15 устанавливается в еди-"ничное состояние (сигналы установкина фиг. 1 и 2 не приведены), В блоке 27 предварительно записываютсяадреса переходов: при обработке 45первого перехода (Пр 1) программа может продолжать работу по двум разным ветвям программы к точкам следующих переходов (Пр 2, ПрЗ). Из точекпереходов Пр 2 и ПрЗ программа можетпродолжать работу соответственно кточкам переходов Пр...

Номер патента: 1280632

Опубликовано: 30.12.1986

Авторы: Ваврук, Заячкивская, Лабяк

МПК: G06F 9/48

Метки: прерываний

...приоритетом в счетчик 8 и количество опрашиваемых. периферийных устройств в счетчик 12, причем в каждом из цикльв можно изменить как приоритет группы периферийных устройств, так и количество опрашиваемых устройств. Если процессор игнорирует выходом переноса счетчика 12 и не устанавливает счетчик 8 в исходное положение, то производится последовательный опрос всех периферийных устройств без приоритета, Таким образом, обработка прерываний осуществляется циклически по приоритету, причем может изменяться приоритет группы, а также количество опрашиваемых периферийных устройств.Кроме того, триггер 1 специальными командами из процессора устанавливается в "1" или сбрасывается в "О". Таким образом, когда необходимо обработать несколько...

Номер патента: 1280614

Опубликовано: 30.12.1986

Авторы: Ваврук, Заячкивская, Лабяк, Равский

МПК: G06F 7/544

Метки: вычисления, функции

...умножения кодов первого 1 и второго 2 входных регистров (шхг), записанные в ПЗУ умно- жителя 4, поступают на входы второго умножителя 5, на первые входы которого поступает код с третьего регистра 3 (А,В,С,П). Результаты умкожекя с второго умножителя 5 поступают на вход блока формирования результата, .на сумматоре 32 складываются или вычитаются с содержимым регистра 34 и в зависимости от управляющих входов записываются в один из четырех регистров блока 33 регистров сумматора Затем осуществляется переключение коммутатора 8 и производятся вычисления значений для другой функции (яп или соя) нри тех же значениях на выходе регистра 3 и запись в другой регистр блока 33 регистров2 Хш 1Формирование Асоя -- в момент32с (фиг,4 е,к) и запись...

Номер патента: 1280378

Опубликовано: 30.12.1986

Авторы: Ваврук, Захарко, Мельник, Цмоць

МПК: G06F 15/00

Метки: процессор

...поступающий на вход элемента 17 И, В последней микрокоманде команды управляющей про -граммы записан признак перехода насервисную подпрограмму (например,считывание внутренних регистров операционного блока), который по соответствующему входу блока 6 управления режимами записывается в триггер16 и через элемент 17 И поступаетна стробирующий вход дешифратора 18.На информационные входы дешифратора18 поступает информация с шестоговыхода (поле маски функции перехода) регистра 3 микрокоманд, указывающая маску управления коммутацией,т.е. с выхода дешифратора 18 маскируются на элементе И 13 некоторыеразряды адреса следующей микрооперации, т,е, Формируется переход на сервисную программу,Алгоритм контроля процессора приведен ца фиг, 3. При...

Номер патента: 1277092

Опубликовано: 15.12.1986

Автор: Ваврук

МПК: G06F 7/06

Метки: сортировки, чисел

...4,элемент 15 задержки и открытый элемент И 9 тактовый импульс поступает на суммирующий вход реверсивного счетчика 7.Таким образом, после окончания режима сортировки в счетчике 7 будет записано количество различных чисел в сортируемом массиве. По окончании режима сортировкизадается режим считывания.На входах 17, 20 и 21 устанавливаются соответственно потенциалы "0", "0" и "1", на выходе элемента 5 - нулевой уровень, на выходе элемента 6 - единичный уровень. На вход 22 поступает сигнал, снимающий установку триггера 8 в единичное состояние. На вход 18 начальной установки подается импульс, устанавливающий счетчик 2 в нулевое состояние. С генератора 1 поступает пачка из 2 -1 импульсов. При этом на выходе 24 формируется "1" в случае...

Номер патента: 1277091

Опубликовано: 15.12.1986

Автор: Ваврук

МПК: G06F 7/06

Метки: сортировки, чисел

...После полного пересчета счетчиком 2 во всех ячейках блоков 3 - 3 кпамяти записаны нули.Затем на входе 14 устанавливаетсяуровень " 1", а на входах 16 и 17уровень "1" и "О" соответственно,при этом тактовые системы через коммутатор 4 поступают на вход запись/считывание блоков 3 - 3 памяти за 4 Одавая режим записи, а на управляющийвход коммутатора 5 поступает сигнал" 1". В результате следующее число,поступившее по информационным входам13, записывается в счетчик 2, а по фадресу, равному этому числу, во всехблоках 3, - 3, памяти записываетсяПосле этого происходит сортировка чисел.На входах 14 и 17 устанавливаетсяпотенциал " 1", на входе 16 - потенциал "О". При этом на управляющемвходе коммутатора 5 будет "О", а навходах запись/считывание...

Номер патента: 1275412

Опубликовано: 07.12.1986

Автор: Ваврук

МПК: G06F 1/02

Метки: генератор, периодической, функции, цифровой

...в регистр 2 (например,"1"). Время между двумя соседнимиимпульсами Т. После этого на второмвыходе узла 1 синхронизации формируется импульс, по которому счетчик 3переключается в следующее положение,т.е. 11111 + 1 = 00000. На умножителе 5 - 1 х 0 = О. На выходе умножителя б в этом режиме нулевая информация. На выходе сумматора 8 - О,т.е, из блока 9 памяти информациясчитывается по нулевому адресу и,умноженная на значение А на умножителе 7, поступает на выход 17 устройства, стробируемая импульсом свторого выхода узла 1 синхронизации,задержанным на элементе 1 О,задержки(выход 18) . При поступлении следующего импульса на вход счетчика 3он переключается в положение (Сц 3 ++ 1, т.е. 00001. На выходе умножителя 5 - 8 (е; = 1, 0; = 1,...

Номер патента: 1273939

Опубликовано: 30.11.1986

Автор: Ваврук

МПК: G06F 15/00

Метки: микропроцессор

...имеет несколькополей, коды которых задают режим работы блоков микропроцессора. Для управления блоком 4 используются кодыпервого и второго выходов регистра3 микрокоманд, которые поступают соответственно на вход дешифратора 40микроопераций и мультиплексора 38.Код с третьего выхода регистра 3 микрокоманд управляет процессом обменаинформацией между блоком 1 и блоком4 (запись через вход переноса блока 411 в коммутатор 28 сигналов переносаиз блока 4 и выдачу сигналов с выхода коммутатора 28 (выход 11) навход 15 блока 4. Последний получаетинформацию с входа 7 микропроцессора 4через мультиплексор 37 и производитее обработку в сумматоре 36. Результаты с выхода регистра 32 выдаютсяна выход данных блока 4, а с выходарегистра 33 - на выход...

Номер патента: 1267598

Опубликовано: 30.10.1986

Авторы: Ваврук, Елагин, Филимонов

МПК: H03K 5/01

Метки: длительности, импульсов, формирователь

...егоуправляющим входом.Устройство работает следующим образом.В исходном состоянии счетчик 1 находится в нулевом состоянии, на выходе элемента 3 ИЛИ низкий уровень напряжения, который поступает на выходную шину 5 устройства и на второй вход элемента 8 И и является уп. равляющим входом управляемого генератора импульсов на элементах 6, 7, 8, блокируяг тем самым его работу.При вводе в счетчик 1 двоичного кода некоторого числа, соответствующего задаваемой длительности выходного импульса, на выходе элемента 3 ИЛИ и выходной шине 5 устройства появляется высокий уровень напряже-: ния, который поступает на управляющий вход управляемого генератора 4 импульсов. Высокий уровень напряжения, поступающий на вход элемента 8 И, разрешает работу...

Номер патента: 1262488

Опубликовано: 07.10.1986

Авторы: Ваврук, Мельник, Цмоць

МПК: G06F 7/552

Метки: вычисления, квадратного, квадратов, корня, суммы, трех, чисел

...регистры 1 к 2. Далее происходитвычитание на вычитателе 10 содержимого регистра 2 от регистра 1, т.е,Формируется значение (х+х-о,которое в момент 1 записывается в3регистр 1,Далее через коммутаторы 5 и 8 наумножителе 11 формируется (6)11поступающий на один из входов делителя 12, на другой вход которого по-ступает значение 2(.х, +х-о )Умножение на два сделано монтажнона коммутаторе 8, т.е. в момент 1в регистр 2 записывается значениеБ,3 = в, , полученное12 2 Цх 1 +хгс делителя 12. Потом формируетсяна вычитателе 10 значение кл, которое записывается в момент. 1 в ре 5гистр 1, После этого через коммутатор4 проходит информация с регистра 3.Работа устройства происходит аналогично рассмотренному с той разницейчто вместо х,1 -2, вместо х х 1,...

Номер патента: 1262486

Опубликовано: 07.10.1986

Авторы: Ваврук, Захарко, Мельник, Цмоць

МПК: G06F 7/548

Метки: вычисления, тригонометрических, функций

...в счетчике 8 содержитсяноль, поэтому. из блокд 9 памяти вмлддшие разряды блока 1 О памяти поступдют значения младших разрядовсоах 2 и з:.пх 2, т.е. а,и Ь-ц(старшие разряды блока 10 памятипоступает значение из регистра 6.На выходе блока О памяти получается1 1код Г,(или Г ), который проъ 1 т 1ходит через сумматор 11 на вход регистра 7.На второй итерации по входу 4 поступает сигнал, по которому в регистр 7 записывается значение, полученное на первой итерации, а в счетчик 8 - "1". Из блока 9 памяти считы.ваются значения а и Ь а из блока10 памяти - значения Г, ., (илиУ, ). Нд сумматоре 11 выполняет"2ся сложение содержимого регистра 7,сдвинутого на один разряд вправо(сдвиг осуществляется путем жесткогосоединения разрядов регистра 7 и...

Номер патента: 1260950

Опубликовано: 30.09.1986

Авторы: Ваврук, Мельник, Цмоць

МПК: G06F 7/552

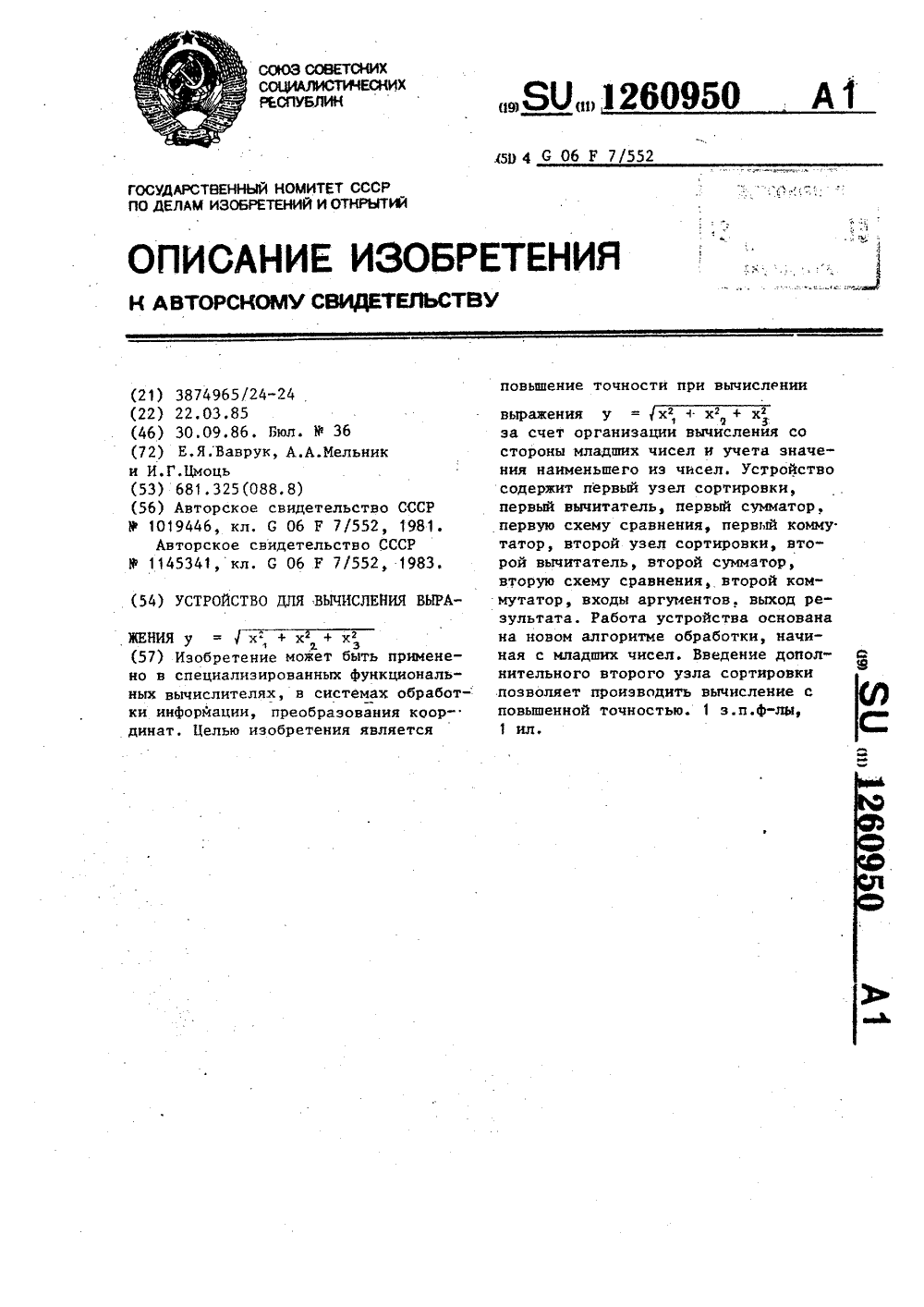

Метки: выражения, вычисления

...устройства, выход результата устройства соединен с выходом второго блока вычисления приблккенного значения корня квадратного иэ суммы квадратов двух чисел, о т л и ч а ю щ ее с я тем, что, с целью повышения точности вычислений за счет органиэации начала вычислений с младших чисел, в него введен второй узел сортировки, первый и второй информационные входы которого соединеныс выходом старшего числа первогоузла сортировки и выходом первогоблока вычисления приближенного значения корня квадратного из суммыквадратов двух чисел соответственвыходы младшего и среднего чиселпервого узла сортировки подключенык входам меньшего и большего чиселпервого блока вычисления приближенного значения корня квадратного изсуммы квадратов двух чисел,...

Номер патента: 1259339

Опубликовано: 23.09.1986

Авторы: Ваврук, Захарко, Мельник, Цмоць

МПК: G11C 29/00

Метки: запоминающее, информации, коррекцией

...9 сравнение,в котором происходит сравнениетекущего адреса с адресом, установленным на регистре 8.Сигнал сравненияустанавливает н единичное состояниетриггер 15, который разрешает работу коммутатора 5.На шифраторе 13 происходит преобразование адреса начала программы вадрес блока 14, Сигнал сравнения свыхода блока 9 сравнения разрешаетвыборку конечного адреса программы,записанного в блоке 14, и записьего в регистр 11 (по сигналу сравнения из блока 9 сравнения, задержанному на элементе 10 задержки),При последовательной обработкепрограммы, записанной в блоке 4 повходу 17 поступает сигнал +1 нарегистр 3.При ветвлении этой программыпризнаки ветвления (например, признаки переполнения, переноса, перехода по знаку) поступают по входу 16на одни...

Номер патента: 1259259

Опубликовано: 23.09.1986

Авторы: Ваврук, Мельник, Цмоць

МПК: G06F 7/552

Метки: вычисления, комплексного, модуля, числа

...единица, элемент ИЛИ в10 вырабатывает сигнал "0", который запрещает прохождение импульсов через второй элемент И 12, Сигнал с инверсного выхода элемента ИЛИ-НЕ 10 поступает на элемент 14 задержки, на котором задерживается на время, пока в устройстве выполняются преобразования в соответствии с формулой (1), а из элемента 14 задержки поступает на первый элемент И 11, разрешая прохождение через него импульсов. Эти импульсы поступают на вычитающий вход счетчика 13 и тактовьй вход регистра 9 сдвига. С каждый импульсом содержимое регистра 9 сдвигается на разряд вправо, а из содержимого, счетчика 13 вычитается единица. Когда содержимое счетчика 13 становится равным нулю, сигнал с его выхода запрещает прохождение импульсов через первый...

Номер патента: 1259246

Опубликовано: 23.09.1986

Автор: Ваврук

МПК: G06F 7/08

Метки: данных, упорядочения

...операндов, содержащихся в регистрах 2 номеров операндов. На второй вход каждой чз схем 4 сравнения подается номер операнда из соответствующего регистра 3, На выходе той схемы 4 сравнения, в которой совпадают номера операндов формируется выходной сигнал, по которому операнд с регистра 3 через выбранный блок элементов И 6 поступает на входы блоков элементов И 5, Одновременно значение выбранного операнда поступает на блок 9 сравнен%я, где сравнивается со значением, записанным в регистре 8. При сравнении на выходе блока 9 вырабатывается сигнал, который вместе с присутствующим тактовым импульсом и сигналом на одном из выходов регистра 1 сдвига формирует на выходе соответствующего блока элементов И 10 единичный уровень, по которому операнд...

Номер патента: 1254478

Опубликовано: 30.08.1986

Автор: Ваврук

МПК: G06F 7/552

Метки: вычисления, комплексного, модуля, числа

.../1 ш/ . При8 2"1" на выходе схемы 8 сравнения на выход устройства поступает значение М=/Ке/ при "0" - М= - /Ке/+ - /1 ш/,12 Значение М поступает на блок 14 свертки по модулю триВ блоке 13 свертки по модулю три вычисляется (21 с+2 Ъ +21 с +Ъ)шо 1. Умножение на два организовано монтажно. При "1" на управляющем входе четвертого коммутатора на его выход поступают контрольные разряды /Ке/, при "0" - (21 с +2 Ь +21 с +Ь )шойз.На схеме 15 сравнения происходитсравнение и единичный уровень на еевыходе указывает, что вычислениемодуля комплексного числа произведено правильно.формула изобретенияУстройство для вычисления модуля комплексного числа, содержащее регистр действительной части, регистр мнимной части, регистр контрольных разрядов...

Номер патента: 1252817

Опубликовано: 23.08.1986

Авторы: Ваврук, Мельник, Цмоць

МПК: G11C 29/00

Метки: автономным, запоминающее, контролем

...единиц в счетчик 8. Сдвиг осуществляется в сторону младших разрядов,Считанная информация из накопителя 3 записывается в регистр 4 и поступает на регистры 5 -5 число котоК У рых определяет быстродействие устройства. Организация сдвигов и запись в счетчики 7, -7 происходит аналогично описанному.После необходимого количества сдвигов на выходах регистра 24 появляется нулевой уровень, запрешающий прохождение импульсов с генератора 23 на выходы формирователя 12, Считанные из накопителя 3 контрольные разряды также записываются в регистр 4 и поступают на блоки 9 и 10 для сравнения и формирования контрольных признаков.При исправности устройства на выходе 22 формируется признак достоверности, указывающий, что информацию из регистра 4 (выход 19)...

Номер патента: 1247859

Опубликовано: 30.07.1986

Авторы: Ваврук, Захарко, Мельник, Цмоць

МПК: G06F 7/04

Метки: разрядных, сортировки, чисел

...поступившее по входу 9 в виде пачки из 1 импульсов (где 1 - значение первого числа) через элемент И 4 на счетный вход счетчика 2, запишется в последнем, Та же пачка импульсов поступит на входы всех вычитающих счетчиков 3 -3 . Так как эти счетчики имеют на один разряд больше, то значение самого старшего, (и+1)-го, разряда не изменится. После передачи первого числа на вход 11 поступает импульс окончания передачи числа, Этот импульс через открытый элемент И 6 поступает на входы разрешения записи всех вычитающих счетчиков 3 -3 и на счет 1 Ф 7 ный вход триггера 5. В результате триггер 5 установлен в нулевое состояние, в счетчике 3, находится число 1 (переписанное из счетчика 2 ). Счетчики 3 -3 находятся в нулевом состоянии.1Передача второго...

Номер патента: 1246140

Опубликовано: 23.07.1986

Авторы: Ваврук, Елагин, Тимофеенко, Филимонов

МПК: G11C 29/00

Метки: запоминающее, коррекцией, программы

...7 элементов И ( Фиг,Зв ) на первые входы коммутатора 19. Одновременно сигнал Считывание открываеткоммутатор 9 по первым входам, т,е,разрешает выдачу на адресные входыблоков постоянной 2 и полупостоянной4 памяти кода адреса.На выходе 5,Формирователя формируется сигналнСчитывание ЗУ (Фиг.Зг), по которому происходит считывание информациис блоков 2 и 4 по ранее установленному адресу, Информация с блоков 2 и,4 поступает на входы блока 5.В блоке 4 полупостоянной памятиимеется дополнительный информационныйразряд (второй выход блока 4), указывающий на наличие коррекции покаждому адресу,Если информация откорректирована,единичный уровень на втором выходеблока 4 разрешает прохождение черезкоммутатор 5 информации с блока 4.Если информация в блоке...

Номер патента: 1242986

Опубликовано: 07.07.1986

Авторы: Ваврук, Захарко, Мельник, Цмоць

МПК: G06F 17/14

Метки: быстрого, выполнения, преобразования, фурье

...19 и 20 поступаот соответственно значения КеЛ.,4, КеВ 4,1 пВ;, 1 пА;Выражение (1 ) выполняется в устройстве за время Т, = .унц + 2 о + кч- вреия выполненияопераций умножения исложения;- задержка информациив коммутаторе.(2 и (3) выполняютсяза время Т = щ + Сщ+ -ыгде Сф, - время срабатывания дешифратора. При выполнении алгоритма БПФ числоопераций вида (2) равно Б, где55 Н - число отсчетов, число операцийвида (3) равно И/2-1, число операцийвида (1) равно .Я/2-1 од Б - 3/2 И+.Тогда время выполнения И-точечногоБПФ с испольэовацием предлагаемогоустройства равноТ = (-И) Т + (-1 орМ- - 3+2)Т 3, 1 3 2 " 2 2 15Время выполнения Б-точечного БПФ с использованием иэвестного устройства равноИ И, ОТ = - 1 оК И (вин +2си) й - 1 о 8 ЕТ,2...
